2020年苏科版九下物理《第十五章 电功和电热》单元测试题

第十五章综合测试一、选择题（共10小题）1.下列措施中，属于利用电流热效应的是（）A.电视机的后盖有很多孔B.电饭锅的发热板装在底部C.与空调器相连的导线很粗D.电脑的主机中安装微型风扇2.电流的热效应在科研、生产、生活中被广泛应用，如图所示是我们常见的家用电器，其中主要利用电流的热效应工作的是（）A.电视机B.电饭锅C.电冰箱D.电风扇3.以下家用电器中利用电流热效应工作的是（）A.电饭锅B.洗衣机C.电冰箱D.电风扇4.下列电器中，利用电流热效应来工作的是（）A.电冰箱B.洗衣机C.电视机D.电饭锅5.发现有人触电时，正确的做法是（）A.立即打电话报警B.立即用手直接去拉触电人C.立即用干燥的木棍把电线从触电的人身上挑开D.立即远离触电的人6.发现有人触电后，应采取的正确措施是（）A.赶快把触电人拉离电源B.赶快去喊电工来处理C.赶快用剪刀剪断电源线D.赶快用绝缘物体使人脱离电线7.如图所示的实例中，符合安全用电要求的是（）A.多个大功率用电器同时使用一个插线板B.在高压线下钓鱼C.金属外壳家用电器没有接地D.使用试电笔时手要接触笔尾金属体8.关于家庭用电及安全常识。

下列说法正确的是（）A.低于220 V的电压对人体是安全的B.家庭电路中，各用电器都是串联在电路中的C.控制用电器的开关应该接在该用电器和零线之间D.外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施9.下列物理量的单位是“千瓦时”的是（）A.电能B.电压C.电功率D.电流10.关于电流做功过程中的能量转化，下列说法中错误的是（）A.电动机主要是把电能转化为机械能B.白炽灯主要是把电能转化为内能C.给蓄电池充电是化学能转化为电能D.电炉主要是把电能转化为内能二、填空题（共5小题）11.生活中常用的微波炉是用________来加热食品的，电烤炉是利用电流的________效应来取暖的。

12.用一段电阻丝和一根长竹片可制成一把弓型“电热锯”，用于切割泡沫塑料，这是利用了电流的________效应；生产中常用的电磁起重机、电磁继电器，这是利用了电流的________效应。

九年级物理第十五章《电功和电热》单元检测卷（满分100分，时间80min）一、单选题(每小题3分，共42分)1．下列说法正确的是（）A．家用冰箱的电流约为1×105A B．空调的功率约为100WC．教室内的电灯两端电压为220V D．小红家每个月约消耗2000J的电能2．关于电功和电功率，下列说法中正确的是（）A．用电器工作时的电功率一定等于它的额定功率B．电流通过用电器所做的功越多，电功率一定越大C．额定功率越大的用电器，电流通过它所做的电功一定越多D．电功率是表示电流做功快慢的物理量3．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A．甲灯的实际功率是一定的B．将乙灯接入110V电路中，它的实际功率为50WC．两灯均正常发光时，相同时间内乙灯消耗的电能较多D．两灯均正常发光时，乙灯灯丝电阻较大4．如图所示，电源两端的电压不变，闭合开关S1，再闭合开关S2（各元件均完好）。

则闭合开关S2前后，下列描述正确的是（）A．灯L1实际电功率变大B．灯L2实际电功率变大C．电压表和电流表示数之比不变D．电路总功率变小5．下列不符合安全用电要求的是（）A．发现电线绝缘皮破损要及时更换B．接入电路中的保险丝越粗越好C．发现有人触电，及时拉闸断电D．有金属外壳的用电器要用三脚插头接入地线6．额定电压相等的甲、乙两灯，串联后接在电路中，甲灯比乙灯亮。

下列说法正确的是（）A．串联时乙灯的实际功率较大B．串联时甲灯的电阻较小C．串联时乙灯的实际功率较小D．并联时甲灯的电阻较小7．如图分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/(kW ⋅ h)”表示每消耗1kW h⋅的电能指示灯闪烁1600 次，下列选项中正确的是（）A．小明家上月消耗的电能为911kW·hB．小明家干路中的电流不得超过10AC．若电能表指示灯闪烁800imp，则电路消耗的电能为0.5JD．若只让电饭煲工作20min，指示灯闪烁320 次，则电饭煲的功率为600W8．为了乘客的安全，飞机上严禁携带额定电池容量超过“160W·h”的充电宝，小吴的充电宝上标有“5V 10000mA·h”字样，下列判断正确的是（）A．“160W·h”表示电功率的大小B．充电宝给手机充电时，充电宝把电能转化为化学能C．小吴可以带充电宝上飞机D．给充电宝充电时充电宝是电源9．（2021·湖北襄阳·九年级期中）要使电热器在单位时间产生的热量减少一半，应该（）A．让它两端的电压减少一半B．使它的电阻减少一半C．让通过它的电流减少一半D．使它的电阻和两端电压同时减少一半10．如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小11．图是一个油量表的示意图，滑动变阻器规格为“20Ω1A”。

苏教版九年级物理下册第十五章电功和电热综合练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的电路中，电源电压为220V。

灯泡L1和L2的铭牌上分别有“220V 40W”和“220V 60W”字样。

闭合开关S，下列判断中正确的是（）A．L1和L2都恰好能正常发光B．L1和L2的功率一定相等C．L1和L2两端的电压一定相等D．通过L1和L2的电流一定相等2、关于安全用电，下列说法正确的是（）A．不能用湿布擦拭开关B．有人触电时，用手把触电人拉开C．空气开关跳闸，说明电路中出现短路 D．不能接触任何带电体3、在国际单位制中，电功率的单位是（）A．欧姆() B．安培(A)C．焦耳(J)D．瓦特(W)4、图所示四种家用电器中，主要利用电流热效应工作的是（）A．B．C．D．5、标有“220V 40W”字样的电风扇、电视机、电烙铁、节能灯正常工作相同时间，产生热量最多是（）A．电风扇B．电视C．电烙铁D．节能灯6、如图所示的电路中电源电压恒为9V，小灯泡的铭牌上标有“6V 3W”的字样。

闭合开关S，调节滑动变阻器的滑片，使电压表的示数为3V，不计温度对灯丝电阻的影响。

则此时（）A．通过小灯泡中的电流是0.5A B．小灯泡的电功率是1.5WC．电路中消耗的总功率为4.5W D．滑动变阻器接入电路的阻值为24Ω7、如图电源电压恒定。

闭合开关S，滑动变阻器滑片P向右移动，则开关闭合后，下列关于电路的说法正确的是（）A．灯泡L变亮B．灯泡L变暗C．电流表示数不变D．电压表示数变大8、灯1L上标有“220V 40W”，灯2L上标有“220V 100W”。

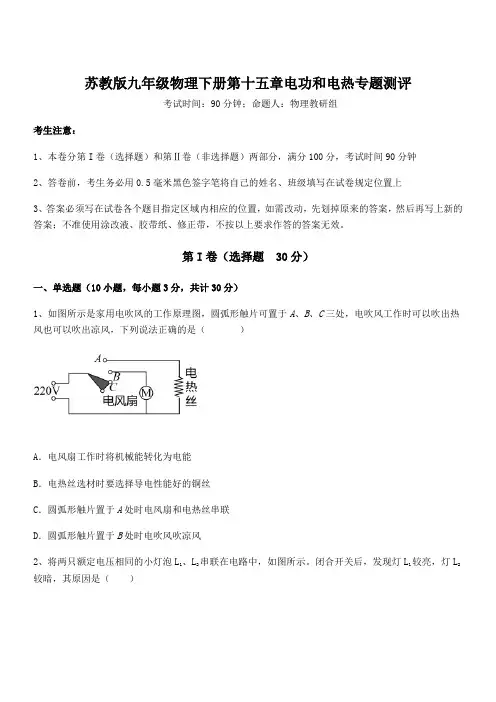

苏教版九年级物理下册第十五章电功和电热专题测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示是家用电吹风的工作原理图，圆弧形触片可置于A、B、C三处，电吹风工作时可以吹出热风也可以吹出凉风，下列说法正确的是（）A．电风扇工作时将机械能转化为电能B．电热丝选材时要选择导电性能好的铜丝C．圆弧形触片置于A处时电风扇和电热丝串联D．圆弧形触片置于B处时电吹风吹凉风2、将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。

闭合开关后，发现灯L1较亮，灯L2较暗，其原因是（）A．灯L1额定功率较大B．灯L2两端电压较大C．灯L1的电阻较大D．通过灯L1的电流较大3、如图所示的家用电器中，主要是利用电流热效应工作的是（）A．数码照相机B．电风扇C．电饭锅D．电视机4、如图所示的四个电路，电源电压相同，R1 ＜R2，电路消耗的总功率由大到小的顺序是（）A．甲乙丙丁B．丁丙乙甲C．乙丁丙甲D．甲丙丁乙5、在国际单位制中，电功率的单位是（）A．安培B．瓦特C．焦耳D．欧姆6、图甲是一个温度报警器简化电路图，电阻R随温度变化的规律如图乙所示，通过电阻R0的电流随它两端电压变化的规律如图丙所示。

下列说法中正确的是（）A．R的阻值随它的温度的升高而变大B．R0的阻值随它两端电压的升高而变大C．闭合开关后，R的温度升高时，R0的电功率变大D．闭合开关后，R的温度升高时，电压表和电流表的示数都变大7、在国际单位制中，电流的单位是（）A．A B．V C．ΩD．J8、如图甲所示的电路中，电源两端电压保持不变，闭合开关S，在滑动变阻器的滑片P从右端移动到左端的过程中，读出相应的电流表和电压表的示数，记录实验数据。

第十五章电功和电热一、选择题（每题3分，共36分）1、小明同窗搜集了一些能量转化的事例，其中要紧将电能转化为内能的是（）A．发电机发电B．电炉工作C．太阳能热水器使水热D．电动机通电转动2、如下图的四个电路中，电源电压相同，R1＜R2电路消耗的总功率由大到小的顺序是（）A．甲、乙、丙、丁 B．丁、丙、乙、甲C．丁、甲、乙、丙 D．丙、乙、甲、丁3、用电器上所标的电功率的大小指的是（）A．用电的多少B．额定功率的大小C．消耗电能的多少D．实际功率的大小4、以下图示现象中，符合用电平安的是（）A、 B、 C、 D、5、一个标有“12V 6W”的灯泡（电阻维持不变），接到某电路中时，测得通过灯泡的电流是0.4A，那么现在灯泡消耗的实际功率（）A．等于6W B．大于6W C．小于6W D．无法判定6、以下常见电器中不是利用电流热效应工作的是 ( )A．电炉 B．电动机 C．电饭锅 D．电熨斗7、小明晚上做作业，把台灯插头插在书桌边的插座上，闭合台灯开关，发觉台灯不亮。

为了找出故障缘故，小明把台灯插头插入其他插座，发觉台灯能正常发光，用测电笔插人书桌边的插座孔进行检查，发觉其中一个孔能使测电笔的氖管发光。

故障缘故可能是（）A．进户线火线上的熔丝烧断 B．进户线零线断了C．书桌边的插座与零线断开 D．书桌边的插座与火线断开8、超导是指电阻为零的现象，目前咱们只发觉某些物质在温度降到足够低时，才显现超导现象。

若是咱们研制出了常温下的超导材料，你以为它最适合制作 ( )Ａ．输电导线Ｂ．电炉丝Ｃ．白炽灯丝Ｄ．保险丝9、家中的洗衣机、冰箱等家用电器大多利用三线插座，这是因为若是不接地线（）A．会浪费电 B．这些电器不能正常工作C ．会缩短这些电器的利用寿命D ．人接触这些电器会有触电的可能10、如下图的电路R 0是必然值电阻，电源电压U 不变，当在a 、b 间接入灯L“6V4W”时，灯L 恰能正常发光，假设再在c 、d 间接入另一灯泡L ˊ“6V4W”，那么L （ ） A ．还能正常发光 B ．不能正常发光，较正常发光暗 C ．不能正常发光，较正常发光亮 D ．以上情形都有可能1一、如下图，当开关S 闭合后，发觉电灯L 不亮，用测电笔测试c 、d 两点时，氖管都发光，测试a 、b 两点时，只有a 点氖管发光，那么故障可能是（ ）A ．火线与零线短路B ．a 、d 之间某处断路C ．b 、c 之间某处断路D ．电灯的灯丝断了1二、小华预备参加玩具赛车竞赛，他运用如图所示的电路来挑选一只能量转换效率较高的电动机。

苏教版九年级物理下册第十五章电功和电热章节测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图甲所示，电源两端电压不变，R1是滑动变阻器，R2是定值电阻。

当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。

下列判断正确的是（）A．电源两端电压为10V B．电流最大时电路消耗电功率为6WC．定值电阻R2的电阻值为20ΩD．变阻器R1接入电路的最大阻值为200Ω2、灯1L上标有“220V 40W”，灯2L上标有“220V 100W”。

先将1L和2L串联接到220V的电路中，通过两灯的电流分别为1I和2I，两灯的功率分别为1P和2P；若将1L和2L并联接到同一电路中，通过两灯的电流分别为3I和4I，两灯的功率分别为3P和4P。

若不计灯丝电阻的变化，下列判断正确的是（）A ．1212I I P P =<；B ．2424I I P P <<；C ．1313I I P P <=；D ．3434I I P P >>；3、如图所示的四个电路，电源电压相同，R 1 ＜R 2，电路消耗的总功率由大到小的顺序是（ ）A ．甲乙丙丁B ．丁丙乙甲C ．乙丁丙甲D ．甲丙丁乙4、图甲所示电路中，电源电压恒定，0R 为定值电阻，R 为热敏电阻。

开关S 闭合，当R 的温度发生改变时，R 两端电压R U 随温度t 变化的关系图象如图乙所示，0R 功率为0P ，R 的功率为R P ，电路总功率为P 总。

甲 乙+ +- _ 初中物理学习材料《第十五章 电功与电热》 单元测试填一填1．物理学中利用_______物理量来量度用电器消耗电能的多少，利用_______ 物理量来量度用电器消耗电能的快慢。

2．电功的常用单位还有度和kw ·h ，其换算关系为：1度= kw·h = J 。

3．电炉工作时通过的电流强度是2 A ，它两端电压是220 V ，在10 min 内产生的热量是J ，电流做功是 J 。

4．一个标有“220 V 、100 W ”的灯泡，正常发光时，1 min 产生 J 的热量，1度电可供它正常工作 h 。

5. 观察并回答下列问题。

（1）图1左所示仪表是 。

（2）图1右所示是该表在月初和月底两次示数，则用户在这段时间内用电_________kw ·h 。

6. 如图2所示电路中，小灯泡 L 标有“2.5 V, 1 W ”字样，电阻 R 为5Ω。

当开关S 闭合时，小灯泡恰好正常发光，则电源电压为 V ，小灯泡电阻为 Ω，电流表示数为 ＿＿＿＿＿＿A 。

7．电热壶的工作原理是利用了电流的________效应。

利用电热壶烧水时，将________能转化为_______能，使水烧开。

给手机 电池充电，这是将________能转化为_______能。

8. 每个家庭都有需要照明灯泡，目前市场上既有白炽灯，又有电子节能灯，究竟选择哪一种好呢？某中学“STS ”研究小组的同学进行了调查，了解到在正常工作时，25 W 的白炽灯与5 W 的电子节能灯、45 W 的白炽灯与9 W 的电子节能灯，60 W 的白炽灯与11 W 的加电费分别为______________元和_____________元，由此可见你将选择___________。

9. 松下M7型摄像机的随机蓄电池的容量是“2 Ah ”（“2 Ah ”的含义是：该蓄电池若以2 A 的电流放电，可放电1 h 。

），输出电压为12 V 。

第十五章 《电功和电热》单元测试卷（试卷满分：90分，测试时间：45分钟）一、选择题（共10小题，每小题2分，共2×10=20分） 1．电能表可测量下列物理量中的( )A. 电流B. 电压C. 电阻D. 电能 2．下列家用电器，主要利用电流热效应工作的是( ) A. 收音机 B. 电视机 C. 电风扇 D. 电饭锅3．计算电流通过电风扇产生的热量，下面公式选用正确的是( )A. UItB. t RU 2C. I 2RtD. 前面三个都可以4．下列数据中，最接近实际情况的是( )A ．普通家用照明灯的工作电流约为2AB ．家用手电筒的额定功率约为200WC ．一节新干电池的电压约为1.5VD ．电饭锅加热煮饭时的功率约为100W 5．下列关于生活用电的说法正确的是( ) A ．家庭电路中开关接在火线或零线上都可以 B ．当保险丝熔断后，可以用铜丝代替C ．使用测电笔时，手不要接触笔尾金属体，以免触电D ．发生触电事故时，应立即切断电源6．电炉中电阻丝通电一段时间变得很烫，连接电炉的导线不怎么热，主要因为( ) A ．通过导线的电流小于通过电阻丝的电流 B ．导线的绝缘皮隔热C ．导线散热比电阻丝快D ．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少 7．关于电功，下列说法中正确的是( ) A.用电器通电的时间越长，电流做的功一定越多 B.通过用电器的电流越大，电流做的功一定越多 C.用电器两端的电压越大，电流做的功一定越多 D.用电器消耗的电能越大，电流做的功一定越多8．如图所示的电路中，电源电压保持不变，闭合开关S 后，将滑动变阻器R 的滑片向左移动，在此过程中( )A.电流表示数变小B.灯泡L 亮度变亮C.电压表示数变大D.电路消耗的总功率变大9．现有“6V 3W ”的灯泡L 1和“6V 6W ”的灯泡L 2，将他们接入电路中，不考虑灯丝电阻的变化。

下列关于两只灯泡的说法正确的是( ) A ．串联后接到12V 电源的两端，两灯均能正常发光 B ．串联工作时，L1和L2两端的电压之比为1:2 C ．并联工作时，L1和L2中的电流之比为2:1 D ．并联工作时，L1和L2的功率之比为1:210．如图所示，电源电压4.5V ，定值电阻R 0为10Ω，滑动变阻器R 规格为“20Ω 2A ”，电流表和电压表量程分别选择“0～0.6A ”、“0～3V ”．闭合开关S ，电路正常丁作时，下列叙述正确的是( )A ．电流表示数最大值为0.6AB ．电压表示数范围为1V ～3VC ．滑动变阻器的功率可达0.5WD ．滑动变阻器阻值变化范围为5Ω～10Ω 二、填空题（共5小题，每空2分，共2×14=28分）11．在家庭电路中火线与零线之间的电压为 V ，生活中可以用 判断火线与零线．当家庭电路中电流超过一定限度时， 会自动熔断，保护电路．12．已知R 1、R 2串联接到电路中，在相同时间内消耗电能之比为3:5，则它们的电阻之比为 ；若将它们并联在该电路中，则通过它们的电流之比是 ，相同时间内电流做功之比为 .13． 小明家的常热牌足浴盆额定功率为750W ．某次正常工作20min ，将10L 、20℃的水加热至40℃，此过程中足浴盆消耗电能 J ，水吸收热量 J ，消耗电能转化为水吸收热量的效率为 ％．(c 水=4.2×103J/(kg ·℃)）14．某5W 的吸顶灯由10只相同的LED 小灯珠连接而成，任意取下其中一只灯珠后，其余灯珠仍能发光，则10只小灯珠的连接方式是 联。

苏科版九年级物理第15章电功电热单元测验卷班级_____ 姓名________ 学号_____一、选择题（每题2分，共24分）1.下列选项中，不是功率单位的是 ( ) A ．W B ．kW C ．J/s D ．kW ·h2．下列家用电器中，属于电热器的是：（ ）A ．电烙铁B ．电风扇C ．电视机D ．电冰箱 3．电灯的亮度主要取决于 ( )A ．电功大小B ．额定电压大小C ．额定功率大小D ．实际功率大小4．小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15分钟内，消耗电能0.3千瓦时，这个用电器可能是 （ ） A ．空调器 B ．电冰箱 C ．电视机 D ．白炽灯5．有两盏灯，甲灯上标有“36V 60W ”，乙灯上标有"220V 60W ”，当它们分别在其额定电压下发光时，会看到 （ ）A ．甲灯比乙灯更亮B ．乙灯比甲灯更亮C ．两盏灯一样亮D ．无法确定哪盏灯更亮 6．一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是：（ ） A ．灯丝电阻增大，功率增大 B ．灯丝电阻减小，功率增大 C ．灯丝两端电压增大，功率增大D ．灯丝中电流增大，功率减小7．将一台“220V 100w ”的电风扇、一个“220V 100W ”的充电器、一把“220V 100W ”的电烙铁分别接到220V 的电源上，在相同的时间内，电流通过它们产生的热量最多的是：（ ） A ．电烙铁 B ．充电器 C ．电风扇 D ．一样多8．如图所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是 （ ） A ．灯泡变暗，电压表示数变大 B. 灯泡变亮，电压表示数不变C ．电路消耗的总功率变小，电压表示数不变 D. 电路消耗的总功率变大，电压表示数变大9．家庭电路的室内电路组成顺序是 ( )A ．电能表、总开关、用电器、保险盒B ．总开关、电能表、保险盒、用电器C ．电能表、总开关、保险盒、用电器D ．电能表、保险盒、总开关、用电器10．某电动机线圈的电阻为R ，正常工作时两端的电压为U ，通过的电流为I ，则该电动机工作时，输出的最大机械功率为 （ ）A ．UIB ．I 2RC ．UI ＋I 2RD ．UI －I 2R11．小华将额定电压相同的两只小灯泡L 1、L 2串联在电路中，如图所示。

第十五章电功和电热综合素质评价(一)时间: 45分钟满分: 100分一、选择题(每题3分，共30分，每题只有一个选项正确)1．小明根据所学电学知识对部分家用电器的相关数据进行了估测，下列数据中最接近实际的是()A．空调的电流约为50 A B．电子钟的功率约为100 WC．电饭煲的电流约为5.5 A D．冰箱的功率约为800 W2．下列四种用电器中，主要将电能转化为内能的是()A．电动牙刷B．电动剃须刀C．电蒸蛋器D．迷你电风扇3．老王的手机正常使用时功率为2 W，手机电池的铭牌上标有“5 V 4 000 mA·h”的字样．如果他在电池电量剩余30%时，立刻插上30 W的充电器，并持续正常使用，直到电量充满，他这次给手机充电的时间是()A．0.5 h B．0.47 h C．0.4 h D．0.52 h 4．如图电路中灯泡L1、L2上分别标有“9 V 6 W”“6 V 6 W”的字样，电源电压保持不变，当开关S1闭合，S2无论接a还是b，都能使灯正常发光，则()A．电源电压可以通过计算求得B．R是一个阻值可变的电阻C．两灯正常发光时，L1更亮些D．两灯正常发光时的电阻相等5．小华家有电烤箱和电饭锅各一个，将它们正常工作1 h的用电费用绘制成了如图所示的柱状图．下列判断正确的是()A．电烤箱正常工作时的电压较高B．正常工作时它们做功一样快C．电烤箱正常工作时的电流大D．一个月内，电烤箱的用电费用一定多6．下列关于家庭电路及安全用电的说法正确的是()A．为防止烧坏保险丝，可将保险丝用铁丝替换B．使用测电笔时，手指可以碰到金属笔尖C．开关必须接在火线上，有金属外壳的用电器可以使用两孔插座供电D．家庭电路中电流过大，可能是超负荷运行造成的7．如图所示的是小明家的部分电路，下列有关说法正确的是()A．保险盒的接法错误，应该安装在零线上B．三孔插座正中间的插孔应该接三脚插头中最长的那只脚C．开关S断开时，a、b、c、d四处都不能使测电笔的氖管发光D．若保险盒中的保险丝熔断，一定是电路发生了短路8．许多汽车的后视镜配备了如图甲所示的加热装置，该装置有“低温”除雾和“高温”除霜功能，保持镜面清晰，确保驾驶安全．其内部电路如图乙所示，R1和R2为加热电阻．下列分析正确的是()A．除雾状态，电路中只有R1工作B．除霜状态，电路中只有R2工作C．除雾状态，电路的总电流最大D．除霜状态，电路的总功率最大9．图甲是一款能自动变形、万向行走的坦克玩具，其简化电路如图乙所示．该玩具的电源电压为4.5 V，闭合开关后，“0.5 V0.2 W”的指示灯正常发光，线圈电阻为0.5 Ω的电动机正常工作，则()A．指示灯的灯丝电阻为0.8 ΩB．电动机的发热功率为1.6 WC．电动机的额定功率为0.08 W D．电路的总功率为1.8 W 10．[2024苏州工业园区二模]如图甲所示，电源电压保持不变，小灯泡的额定电压为10 V，电压表量程为“0～15 V”，电流表量程为“0～0.6 A”．在保证电路各元件安全的前提下，先只闭合开关S、S1，将滑动变阻器滑片P从最右端b向左移动到最大范围处．再断开开关S1，闭合开关S2，将滑动变阻器滑片P从左端最大范围处向右移动到最右端．图乙是这两次实验过程中绘制的电流表与电压表示数的关系图像．下列说法正确的是()A．电源电压为10 VB．滑动变阻器的最大阻值为40 ΩC．只闭合开关S、S2，滑片P在b点时，定值电阻R2在10 s内产生的热量为8 JD．只闭合开关S、S1，灯泡L的功率变化范围为1～5 W3二、填空题(每空2分，共28分)11．[2024镇江润州区模拟]如图所示是一电表铭牌上各参数，电能表所在电路工作时的总功率不得超过________W，某同学用该表和秒表给一电炉测量电功率，他在电路中只让电炉工作，1 min内转盘转了10转，则电流做功是________J，电炉的功率是________W.12．[2024扬州校级开学]将标有“6 V 3 W”的甲灯和“6 V9 W”的乙灯串联接入电源电压可调的电路中，要使其中一盏灯正常发光，电源电压为________V，此时乙灯的实际功率为________W．(灯丝电阻不随温度变化) 13．[2024连云港期末]如图所示，电源电压保持不变，L为标有“3.8 V”字样的小灯泡，通电后，小灯泡正常发光．开关S闭合前后电流表的示数分别为0.2 A和0.6 A，小灯泡正常发光时的灯丝电阻为________Ω.定值电阻R的阻值为________Ω. S闭合时电路的总功率是________W.14．[2024宿迁开学]一款足浴盆工作时的简化电路如图所示，它有加热功能和按摩功能．电动机线圈的电阻为5 Ω，加热电阻正常工作时的电阻为48.4 Ω，电源电压恒为220 V．加热电阻正常工作15 min产生的热量是________J．启动按摩功能时，电动机启动，通过电动机线圈的电流为0.1 A，按摩100 s，电动机线圈产生的热量是________J，电动机消耗的电能是________J.15．“220 V22 W”的节能灯正常工作时电流为________ A，这种节能灯与100 W的白炽灯的亮度相当，与白炽灯相比，在达到相同亮度的条件下，这种节能灯可以节约电能________%，已知白炽灯的发光效率为11%，则这种节能灯的发光效率为________%.三、作图题(6分)16．[2024盐城校级期末]根据安全用电原则，将图中元件用笔画线代替导线连起来．注意：开关控制灯泡，判断出中间的那根输电线为零线还是火线，填到括号里．四、实验探究题(17题10分，18题16分，共26分)17．[2024淮安一模]实验小组的同学们为了探究影响电流产生热量多少的因素，准备了两个相同的烧瓶，烧瓶内装质量相等的煤油，两个带有橡胶塞的规格完全相同的温度计，两个规格完全相同的滑动变阻器，四根阻值不同(R1＞R2；R3＝R4)的电阻丝，以及电源、开关、导线等．两个实验小组的同学们根据现有的实验器材，分别设计了如图甲、乙所示的两个方案．(1)甲方案可探究当________和通电时间相同时，电流产生的热量跟电阻的关5系．闭合开关，通电一段时间后，温度升高较多的是温度计________(填“A”或“B”)．(2)乙方案可探究当电阻和通电时间一定时，电流产生的热量跟________的关系．观察实验装置，闭合开关，通电一段时间后，温度升高较多的是温度计________(填“C”或“D”)．(3)通过此实验可解释：家庭电路中，当白炽灯工作时灯丝发红，温度很高，而与灯连接的导线温度却很低，其主要原因是_________________________________________________________________．18．[2024南京一模]在测量小灯泡的电功率的实验中，用到以下器材：额定电压为2.5 V的待测小灯泡(电阻大约10 Ω)、滑动变阻器R1“10 Ω0.5 A”和R2“20 Ω 1 A”各一个、电流表(0～0.6 A、0～3 A)、电压表(0～3 V、0～15 V)、学生电源(电压恒为6 V)、开关、导线若干．(1)请你用笔画线代替导线，将图甲中的实物电路连接完整(连线不得交叉)．(2)本实验中小明对滑动变阻器的选择是________(填“R1”或“R2”)．闭合开关前，滑动变阻器的滑片P应滑到最________端．(3)小明将电路连接好后，闭合开关，发现小灯泡不亮，电流表示数为零，电压表指针偏转超过最大刻度，则出现的故障可能是________________．(4)排除故障，闭合开关，移动滑动变阻器滑片发现电压表示数为2 V，要测量小灯泡的额定功率，应将滑动变阻器滑片向________(填“左”或“右”)移动；当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是________W.(5)若此实验的电流表损坏，小明在原有器材基础上，增加了一个阻值为R0的定值电阻和2个开关，设计了如图丙所示的电路，顺利完成测小灯泡额定功率的实验(设小灯泡的额定电压为U0)，实验步骤如下：①如图连接电路；②闭合S1、S2，断开S3，移动滑动变阻器滑片P，使电压表示数为U0；③闭合S1、S3，断开S2，__________________________，记下电压表示数U；④断开开关，整理器材；小灯泡额定功率的表达式P＝________．五、计算题(10分，写出必要的文字说明及解题过程)19. 某科技创新小组设计了一台由电压表改装而成的简易体重计，其电路如图甲所示．已知电源电压恒定，定值电阻R0＝15 Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，闭合开关S，当体重计空载时，电压表的示数为5 V，电压表量程为0～15 V，踏板重力不计，求：(1)体重计空载时，电路中的电流．(结果保留两位小数)(2)电源电压．(3)重力为600 N的同学站在体重计上时，R0的功率．(结果保留两位小数)(4)此体重计所能测量的最大重力．79 答案一、选择题3．A 点拨：手机充满电储存的电能W ＝UIt ＝5 V ×4 000×10－3 A ×1 h ＝20 W ·h ，需要充的电能为W －30%W ＝W 充－W 用＝P 1t －P 2t ，充满需要的时间t ＝W －30%W P 1－P 2＝20 W ·h －30%×20 W ·h 30 W －2 W＝0.5 h. 9．D 点拨：指示灯的灯丝电阻R L ＝U 额2P 额＝(0.5 V)20.2 W ＝1.25 Ω，A 错误；指示灯正常发光，其两端电压等于额定电压0.5 V ，则电动机两端电压U M ＝4.5 V －0.5 V ＝4 V ，电路中的电流I ＝I L ＝P 额U 额＝0.2 W 0.5 V ＝0.4 A ，电动机的发热功率P ＝I 2R ＝(0.4 A)2×0.5 Ω＝0.08 W ，B 错误；电动机的额定功率P M ＝U M I ＝ 4 V ×0.4 A ＝1.6 W ，C 错误；电路的总功率P 总＝UI ＝4.5 V ×0.4 A ＝1.8 W ，D 正确．10．D 点拨：只闭合开关S 、S 1，R 1与L 串联，电流表测电路中电流，电压表测滑动变阻器两端的电压，由题意可知，滑片P 在左端最大范围处时电路的总电阻最小，电路的电流最大，由图像可知最大电流为0.5 A ，此时滑动变阻器两端的电压为2 V ，灯泡正常发光，所以电源电压U 总＝U L 额＋U 滑＝ 10 V ＋2 V ＝12 V ，故A 错误；滑片P 在b 端时，电路的总电阻最大，由图像可知最小电流为0.25 A ，滑动变阻器两端的电压为8 V ，则滑动变阻器的最大阻值R b ＝U b I b＝8 V 0.25 A ＝32 Ω，故B 错误；只闭合开关S 、S 2，R 1的最大阻值与R 2串联，由图乙可知，电路中的电流恒为0.3 A ，滑片P 在b 点时，R 1两端的电压U 1＝IR b ＝0.3 A ×32 Ω＝9.6 V ，此时R 2两端的电压U 2＝U 总－U 1＝12 V －9.6 V ＝2.4 V ，则定值电阻R 2在10 s 内产生的热量Q 2＝W 2＝U 2It ＝2.4 V ×0.3 A ×10 s ＝7.2 J ，故C 错误；只闭合开关S 、S 1，R 1与L 串联，电流表测电路中电流，电压表测滑动变阻器两端的电压，保证电路元件安全，电路最大电流为灯泡的正常发光电流I 额＝0.5 A ，灯泡L 的最大功率P 最大＝U 额I 额＝10 V ×0.5 A ＝5 W ，滑片P 在b 端时，电路的总电阻最大，由图乙可知滑动变阻器两端的电压为8 V ，电路的最小电流I 最小＝I b ＝0.25 A ，灯泡的最小电压U L 最小＝12 V －8 V ＝4 V ，所以灯泡最小功率P 最小＝ U L 最小I 最小＝4 V ×0.25 A ＝1 W ，即灯泡L 的功率变化范围为1～5 W ，故D 正确．二、填空题11．4 400；6×104；1 000 12．8；1 13．19；9.5；2.2814．9×105；5；2 200 点拨：加热电阻产生的热量Q 1＝W ＝UIt ＝U 2R t ＝(220 V)248.4 Ω×15×60 s ＝9×105 J ；电动机线圈产生的热量Q M ＝I M 2R M t ′＝(0.1 A)2×5 Ω× 100 s ＝5 J ；电动机消耗的电能W M ＝UI M t ′＝220 V ×0.1 A ×100 s ＝2 200 J.15．0.1；78；50 点拨：由P ＝UI 可得，节能灯正常工作时电流I ＝P 节能灯U ＝22 W 220 V＝0.1 A ，在达到相同亮度的条件下，这种节能灯可以节约电能的效率η＝W 节约W 白炽灯×100%＝P 节约t P 白炽灯t ×100%＝P 节约P 白炽灯×100%＝P 白炽灯－P 节能灯P 白炽灯×100%＝100 W －22 W 100 W×100%＝78%，因这种节能灯能与100 W 的白炽灯的亮度相当，所以，P 白炽灯η白炽灯＝P 节能灯η节能灯，即100 W ×11%＝22 W ×η节能灯，解得：η节能灯＝50%.三、作图题16．解：如图所示．四、实验探究题17．(1)电流；A(2)电流；C(3)根据Q＝I2Rt，通电时间和电流相同，导线电阻很小，所以产生的热量也少18．解：(1)如图所示．(2)R2；右(3)小灯泡断路(4)左；0.75(5)保持滑动变阻器滑片不动；UU0－U02R0五、计算题19．解：(1)由图甲可知，闭合开关，定值电阻R0与压敏电阻R串联，当体重计空载时，电压表的示数为5 V，电路中的电流I0＝U0R0＝5 V15 Ω＝13A≈0.33 A.(2)由图乙可知，当体重计空载时，压力为零，压敏电阻的阻值R＝45 Ω，由串联电路电流的规律和欧姆定律可知R两端的电压U R＝IR＝I0R＝13A×45 Ω＝15 V，根据串联分压可得，电源电压U＝U R＋U0＝15 V＋5 V＝20 V.11(3)由图乙可知，当体重计示数为600 N 时，压敏电阻的阻值R ′＝15 Ω，此时电路中电流I ′＝U R ′＋R 0＝20 V 15 Ω＋15 Ω＝23 A ，R 0的功率P 0＝I ′2R 0＝⎝ ⎛⎭⎪⎫23 A 2×15 Ω≈6.67 W.(4)当电压表示数(R 0两端的电压)最大为15 V 时，压敏电阻两端的电压最小，其受到的压力最大，此时体重计的示数最大；压敏电阻R 两端的最小电压U R 小＝U －U 0大＝20 V －15 V ＝5 V ，根据串联分压规律可得：R 小R 0＝U R 小U 0大，所以R 小15 Ω＝5 V 15 V ，解得R 小＝5 Ω，由图乙可知，此时压力为1 200 N ，即该体重计能称量的最大重力为1 200 N.。

初中物理学习材料唐玲出品第15章电功和电热单元测试卷一、选择题（每小题有且只有1个选项符合题意，每小题4分，共40分）1．在如图所示的电路中，电源电压保持不变，电阻R1=0.6欧，移动滑动变阻器的滑片，当电流表的示数为2安时，滑动变阻器的电功率为3.6瓦，当电流表的示数为3安时，滑动变阻器的电功率为 ( )A．1.2瓦B．2.4瓦C．3.6瓦D．4.8瓦2．在测量电珠伏安特性实验中，同学们连接的电路中有四个错误电路，如下图所示。

电源内阻不计，导线连接良好。

若将滑动变阻器的触头置于左端，闭合S，在向右端滑动触头过程中，会分别出现如下四种现象：a．电珠L不亮；电流表示数几乎为零6．电珠L亮度增加；电流表示数增大c．电珠L开始不亮，后来忽然发光；电流表从示数不为零到线圈烧断d．电珠L不亮；电流表从示数增大到线圈烧断与上述a、b、c、d四种现象对应的电路序号为 ( )A．③①②④B．③④②①C．③①④②D．②①④③3．在如图所示的电路中，电源电压保持不变，当闭合开关S后，将滑动变阻器的滑片向左滑动时( )A．灯L1、L3变亮，灯L2变暗B．灯L1、L2变亮，灯L3变暗C．灯L2、L3变亮，灯L1变暗D．灯L1、L2、L3都变亮4．某小组根据实验绘出小灯泡的伏安特性曲线如图所示，根据此图给出的信息，以下有关小灯泡功率P的图象正确的是 ( )5．某实物投影机有10个相同的强光灯L1～L10 (24V／200W)和10个相同的指示灯X1～X10(22V/2W)，将其连接在220V交流电源上（设电源电压保持不变），电路见图，若工作一段时间后，L2灯丝烧断，则 ( )A．X1功率减小，L1功率增大B．X1功率增大，L1功率增大C．X2功率增大，其他指示灯的功率减小 D．X2功率减小，其他指示灯的功率增大6．在如图所示的电路中，R1和R2为定值电阻，L1和L2为小灯泡，闭合S，当滑动变阻器的滑片由a向b端滑动时，小灯泡的亮度变化情况是 ( )A．L1变亮，L2变暗B．L1变暗，L2变亮C．L1变亮，L2变亮D．L1变暗，L2变暗7．某电热器有两根电阻丝，在同一电源上，要烧开同一壶水，只用第一根电阻丝时，需要6min；只用第二根电阻丝时，需要12min。

九年级物理下册第十五章《电功和电热》综合检测-苏科版（含答案）专项一特殊法测量小灯泡电功率类型1 缺电压表1. 测量小灯泡电功率的实验电路如图甲所示.电源电压为3 V,小灯泡的额定电压为2.5 V.(1)闭合开关前,滑动变阻器的滑片P应置于A端,目的是.(2)实验中,闭合开关,移动滑片P到某个位置时,电压表的示数为2.2 V,若想测量小灯泡的额定功率,应将滑片P向(填“A”或“B”)端移动,当电压表的示数为2.5 V 时,电流表的示数如图乙所示,则小灯泡的额定功率为W.(3)小天在做实验时,刚连接好最后一根导线,小灯泡立即发光,请你分析产生这一现象的原因是.(4)此实验只用电流表而不用电压表也能测小灯泡额定功率,其电路如图丙所示,R0=5 Ω,调节滑动变阻器使电流表A2的示数为A时,再读出电流表A1的示数,就可以计算出小灯泡的额定功率.2. 在测定小灯泡额定功率的实验中(所用小灯泡的额定电压U0=3.8 V),某小组设计了以下的实验方案(其中电源电压未知,电阻R的阻值已知).(1)按如图所示的电路图连接好电路;(2)开关S拨到位置1,移动滑片P至任一位置,读出电流表示数I1;(3)开关S拨到位置2,保持滑片位置不动,读出电流表示数I2,先算出小灯泡的电阻R L=(用所测的物理量表示),再根据P0=U02R L计算小灯泡的额定功率.他们按此方案测量,发现实验结果与真实值相差较大,原因是.仔细分析后,他们认为要准确测出小灯泡的额定功率,只需将上述步骤(2)改为. 类型2 缺电流表3. 小珍在测量小灯泡额定功率的实验时,老师只给她提供了如下器材:标有“2.5 V”的小灯泡、电源(电压不变)、滑动变阻器、开关、单刀双掷开关、电压表、阻值为10 Ω的定值电阻R0、导线若干.她根据所给定的器材经过认真思考后,设计了如图甲所示的实验电路.(1)该实验的原理是.(2)连接电路时,开关应处于状态;闭合开关前滑片P应置于滑动变阻器的最(填“左”或“右”)端.(3)闭合开关S,将S1拨到触点(填“a”或“b”),移动滑片P,使电压表的示数为V.(4)在确保整个电路安全的情况下,保持滑片P位置不变,将开关S1拨到另一触点,此时电压表的示数如图乙所示,其数值V;通过计算可知小灯泡的额定功率是W. 专项二与电功率相关的动态电路问题类型1 开关型1. 如图所示,电源电压保持不变,S1掷到1时,小灯泡恰好正常发光.当S1由1掷到2时,下列说法正确的是( )A.电流表示数变小,小灯泡正常发光B.电压表示数不变,小灯泡发光变暗C.电流表示数变小,电压表示数变小D.电压表示数不变,电流表示数变大2. 如图所示电路中,电源电压不变,小灯泡L标有“3 V 1.2 W”的字样,R1、R2为定值电阻,R1=15 Ω,R2=30 Ω.当开关S闭合,S1、S2都断开时,小灯泡L正常发光(不考虑温度对灯丝电阻的影响).求:(1)电压表的示数;(2)当开关S、S1闭合,S2断开时,电流表的示数;(3)当开关S、S1、S2都闭合时,整个电路的电功率.类型2 滑动变阻器3. 如图所示电路,电源电压不变,定值电阻R0与滑动变阻器R串联.调节滑动变阻器的滑片至某一位置时,电流表示数为0.1 A,R的功率为0.6 W;当滑片移动到另一位置时,电流表示数变化了0.2 A,R的功率为0.9 W.则电源电压U=V.4. 如图所示电路中,电源电压为6 V,灯泡L规格为“6 V 3 W”,其电流与电压的关系如图乙所示.当S、S1、S3闭合,S2断开时,电流表示数为0.5 A.(1)求灯泡L的额定电流;(2)求定值电阻R1的阻值;(3)断开S1、S3,闭合S、S2,调节滑片P,使R2的电功率为灯泡的2倍,求此时滑动变阻器接入电路的阻值.类型3 应用型5. 电梯超载报警器工作原理示意图如图所示,R0为定值电阻,压敏电阻R的阻值随着压力的增大而减小,A为电流表,其示数超过设定值时自动报警.电梯处于运行状态,开关S 闭合,有人进入电梯后 ( )A.电流表示数变小,R和R0的总电功率变大B.电流表示数变小,R和R0的总电功率变小C.电流表示数变大,R和R0的总电功率变大D.电流表示数变大,R和R0的总电功率变小专项三电功率的测量类型1 “伏安法”测小灯泡的电功率1. 在测小灯泡的电功率的实验中,小杨同学选用的器材有:额定电压为2.5 V的灯泡、电流表、电压表、开关、学生电源、滑动变阻器和若干导线等.(1)请根据图甲中的电路图用笔画线代替导线将图乙中的实物电路连接完整(要求:向右移动滑动变阻器的滑片时,电路中的电流变小,且导线不能交叉).(2)连接电路时,开关S必须,滑动变阻器的滑片P应调到最阻值处.(3)正确连接电路后,闭合开关S,发现电压表无示数,电流表有示数,原因是灯泡(其他部分均完好).(4)故障排除后,滑片移至某处,电压表表盘如图丙所示,其读数为U1= V,再读出电流表的示数I1,由此算出此时灯泡的电功率P1= (用字母表示).(5)小杨同学继续移动滑片P,将两电表对应的示数记录到下表中.实验序号 1 2 3 4 5电压表示数/V U1 1.0 1.5 2.0 2.5电流表示数/A I10.14 0.18 0.20 0.24则灯泡的额定功率为W,是灯丝的电阻随温度的升高而.2. 在“测量小灯泡的额定功率”的实验操作中,手和眼的分工应该是 ( )A.手移动滑动变阻器的滑片,眼睛观察滑动变阻器的滑片的位置B.手移动滑动变阻器的滑片,眼睛观察小灯泡是否发光C.手移动滑动变阻器的滑片,眼睛观察电压表的示数D.手移动滑动变阻器的滑片,眼睛观察电流表的示数3. 在“测量小灯泡的电功率”的实验中,某同学的电路连接正确,闭合开关,灯泡发光,但无论怎样调节滑动变阻器,电压表的示数虽然有变化,却始终达不到灯泡的额定电压.其原因可能是 ()A.电压表的量程太大B.电流表的量程太大C.电源电压太低D.滑动变阻器的电阻太大类型2 用电能表测量用电器的电功率4. 某同学想借助如图所示的电能表测出家中一只节能灯的功率.(1)测量时除电能表外,还需要使用的测量工具: .(2)关掉家中其他用电器,只让这只节能灯工作,测得电能表转盘转10转所用的时间是20 min,则这只节能灯的功率是W.参考答案专项一特殊法测量小灯泡电功率1.【答案】(1)保护电路,避免电流过大损坏器材(2)B0.8 (3)连接电路时未断开开关(4)0.5【解析】(2)若要测量小灯泡的额定功率,应该使小灯泡两端的电压由2.2 V增大到2.5 V,由串联分压原理可知,此时滑动变阻器接入电路的电阻应减小,因此滑片应向B端移动;由题图乙知,电流表的量程是0.6 A,分度值是0.02 A,故电流表示数是0.32 A,则小灯泡的额定功率P额=U额I额=2.5 V×0.32 A=0.8 W.(4)要测量小灯泡的额定功率,需要使小灯泡两端的电压为额定电压 2.5 V,由于并联电路两端电压相等,则应使定值电阻两端电压也等于2.5 V,又知R0=5 Ω,故电流表A2的示数I2=UR0=2.5V5Ω=0.5 A.2.【答案】(3)I1RI2−I1忽略了温度对灯丝电阻的影响将开关S拨到位置1,移动滑片P,使电流表的示数I1与电阻R的阻值的乘积等于3.8 V【解析】因R与L并联,所以支路两端的电压U=I1R,通过小灯泡的电流I L=I2-I1,则小灯泡的电阻R L=UI L =I1RI2−I1;因灯丝的电阻与温度有关,所以,此方案测出的灯丝电阻与额定电压下的灯丝电阻不同,故小灯泡的额定功率不能用P=U 2R求.3.【答案】(1)P=UI(2)断开右(3)a 2.5 (4)6.5 1【解析】(3)为测量小灯泡额定功率,闭合开关S,应将S1拨到触点a,此时电压表测小灯泡两端电压,移动滑片P,使电压表的示数为2.5 V,此时小灯泡正常发光;(4)保持滑片P位置不变,将开关S1拨到另一触点,即触点b,此时电压表测小灯泡与定值电阻R0的总电压,电压表示数应大于2.5 V,所以,由题图乙知,电压表使用的是0~15 V 量程,其示数为 6.5 V,由串联电路特点和欧姆定律可得小灯泡正常发光时的电流I L=I0=U0R0=U V−U LR0=6.5V−2.5V10Ω=0.4 A,则小灯泡的额定功率P L=U L I L=2.5 V×0.4 A=1 W.专项二与电功率相关的动态电路问题1.A S1掷到1时,小灯泡与R1并联,小灯泡两端的电压等于电源电压,电压表测电源电压,电流表测通过R1和L的电流之和.当S1由1掷到2时,电阻R2被短路,电阻R1断路,此时只有小灯泡接入电路,其两端的电压不变,故仍正常发光,电压表测量电源电压,所以其示数不变;由于通过L的电流不变,故电流表示数减小.故选A.2.解:(1)当开关S闭合,S1、S2都断开时,R1与小灯泡L串联,此时小灯泡L正常发光,则通过小灯泡L的电流I额=P 额U 额=1.2W3V=0.4 A,通过R1的电流I1=I额=0.4 A,R1两端电压U1=I1R1=0.4 A×15 Ω=6 V,即电压表的示数为6 V.(2)电源电压U=U额+U1=3 V+6 V=9 V,当开关S、S1闭合,S2断开时,只有R1接入电路,电流表的示数I=UR1=9V15Ω=0.6 A.(3)当开关S、S1、S2均闭合时,R1与R2并联,R1的电功率P1=U 2R1=(9V)215Ω=5.4 W,R2的电功率P2=U2R2=(9V)230Ω=2.7 W,电路的总功率P=P1+P2=5.4 W+2.7 W=8.1 W.3.【答案】7.5【解析】由题图可知,定值电阻R0与滑动变阻器R串联,通过它们的电流相等.当电流表示数为0.1 A时,R的功率为0.6 W,根据P=UI可知,滑动变阻器两端的电压U滑=PI= 0.6W0.1A=6 V,电源电压U=6 V+0.1 A×R0①;当滑片在另一位置时,由于电流表原来的示数为0.1 A,则此时电流表的示数不可能减小了0.2 A,而是增大了0.2 A,即I'=0.1 A+0.2A=0.3 A,此时滑动变阻器两端的电压U滑'=P′I′=0.9W0.3A=3 V,电源电压U=3 V+0.3 A×R0②.联立①②两式,解得R0=15 Ω,U=7.5 V.4.解:(1)根据P额=U额I额可知,灯泡的额定电流为I额=P 额U 额=3W6V=0.5 A.(2)当S、S1、S3闭合,S2断开时,只有R1接入电路,R1=UI1=6V0.5A=12 Ω.(3)当S1、S3断开,S、S2闭合时,灯泡L与滑动变阻器R2串联, 设灯泡两端的电压为U L,R2两端的电压为U2,则有P2P L =U2IU L I=U2U L=21,又因为U L+U2=6 V,解得U L=2 V,U2=4 V,由图乙可知,此时通过灯泡的电流I=0.25 A,则R2=U2I =4V0.25A=16 Ω.5.C 由题图可知,该电路为串联电路.开关S闭合,有人进入电梯后,压敏电阻R受到的压力变大,其电阻变小,根据欧姆定律可知,电路中的电流变大;根据P=UI可知,在U一定的情况下,I变大,则R和R0的总电功率变大,故C正确.专项三电功率的测量1.【答案】(1)如图所示. (2)断开大(3)短路(4)0.7 U1I1(5)0.6 变大【解析】(1)由题图甲可知,灯泡与滑动变阻器串联,且要求向右移动滑动变阻器的滑片时,电路中的电流变小,即此时滑动变阻器接入电路的阻值变大,故应将滑动变阻器的左下接线柱与灯泡的右接线柱相连.(2)为了保证电路安全,在连接电路时,开关S要断开,滑动变阻器的滑片P应调到阻值最大处.(3)正确连接电路后,闭合开关S,电流表有示数,说明电路是通路,电压表没有示数,说明电压表两接线柱之间的电路短路,所以出现故障的原因是灯泡短路.(4)题图丙中电压表的量程为0~3 V,分度值为0.1 V,故其读数为U1=0.7 V,此时电流表的示数为I1,故此时灯泡的电功率P1=U1I1.(5)灯泡的额定功率为P=UI=2.5 V×0.24 A=0.6 W,灯泡电阻变化的主要原因是灯丝的电阻随温度的升高而变大.2.C 测量小灯泡的额定功率时,按电路图连接电路,闭合开关之前,为保护电路,要求滑动变阻器的滑片在阻值最大处,闭合开关时,电压表的示数不一定等于小灯泡的额定电压,此时手移动滑动变阻器的滑片,眼睛观察电压表的示数,使小灯泡两端的电压等于其额定电压.故选C.3.C 根据题述情况,无论怎样调节滑动变阻器,电压表的示数都达不到额定电压,说明可能是电源电压太低了.故选C.4.【答案】(1)秒表(2)10【解析】(1)由P=Wt可知,测量电功率时需要测出两个物理量——电能和时间,因此需要电能表和秒表.(2)由电能表铭牌可知,消耗1 kW·h的电能时,电能表转盘转3 000转,则转10转表示消耗的电能是W=1300kW·h,节能灯的工作时间是t=20 min=13h,节能灯的功率是P=Wt=0.01 kW=10 W.。

苏教版九年级物理下册第十五章电功和电热章节练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在如图所示的电路中，电源电压恒定不变。

开关闭合时两灯均发光，其中一个电流表示数为1.4A，另外一个电流表的示数为0.9A，下列判断正确的是（）A．通过L1的电流为0.5A B．若拆去L1，则L2也不亮C．灯泡L1的实际功率比L2的大D．若拆去L1，则L2两端电压变大2、下列有关家庭电路和安全用电的说法中，正确的是（）A．家庭电路中的空气开关与插座是并联的B．使用试电笔测火线时，手指千万不能碰到笔尖C．经验证明，只有36V的电压对人体才是安全的D．家庭电路中只有发生短路，才会使电路中的电流过大3、如图所示电路，电源电压恒为6V，定值电阻R1为10Ω，滑动变阻器R2的规格为“20Ω 0.5A”，电压表量程为0~3V，电流表量程为0~0.6A。

为了保证电路中各元件安全工作，下列选项正确的是（）A．电路中允许通过的最大电流是0.6AB．变阻器R2接入电路的最大阻值是10ΩC．定值电阻R1的最大功率是3.6WD．电路的总功率最小值是0.9W4、一台电动机额定电压为220V，线圈电阻R=0.5Ω，电动机正常工作时通过电动机线圈的电流为4A，电动机正常工作1min产生的热量为（）A．5.28×104J B．480J C．2.42×104W D．880W5、下列选项中，正确的是（）A．人体安全电压不高于36V B．手电筒正常工作时电流约10AC．新能源汽车的效率可达100% D．家用台灯正常工作电流大约2A6、在实验电路中，能用来测量电流大小的仪表是（）A．电流表B．电压表C．电能表D．滑动变阻器7、下列用电器中利用电流热效应工作的是（）A．电风扇B．电视机C．电热水壶D．笔记本电脑8、“珍爱生命，注意安全”是每个公民应具备的安全意识！下列做法符合安全用电原则的是（）A．同一个插座同时使用几个大功率用电器B．用湿布擦拭工作中的家用电器C．更换电路设备时断开总开关D．将三脚插头改为两脚插头9、如图是某研究小组自制肺活量比较装置，吹气时气球胀大，隔板向上运动，下列说法正确的是（）A．总电阻变大B．电流表示数变小C．电压表示数变大D．电路总功率变大10、下列描述中最符合实际的是（）A．节能灯正常工作时的电流大约0.1AB．对人体讲，安全电压只能是36VC．冰箱正常工作时的消耗的功率大约20WD．空调机正常工作时的电流大约0.5A第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、小雷家电能表上月底的示数为08816，本月底的示数如图所示，他家本月消耗电能为______kW•h。

答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。

２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。

亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。

相信你是最棒的！九年级物理苏科版下册《第15章电功和电热》单元测试卷一、单选题1．用如图所示的电路测量小灯泡的功率，电源电压恒定为8V，电压表量程为0~15V，电流表量程为0~0.6A，滑动变阻器规格为“20Ω1A”，灯泡L标有“6V0.5A”字样，不考虑灯丝电阻的变化，电路中各元件都在安全的条件下，下列说法正确的是（）A．灯泡L工作时的最小功率是0.7WB．电流表示数的变化范围是0.25~0.6AC．滑动变阻器允许的取值范围是2~20ΩD．电压表示数的变化范围是3~6V2．下面的几种说法中，正确的是（）A．电流通过电风扇做功时，电能全部转化为内能B．电流通过白炽灯做功时，电能全部转化为光能C．电流通过电风扇做功时，电能的一部分转化为机械能D．电流通过白炽灯做功时，电能全部转化为内能3．甲图是小灯泡L和电阻R的I-U图象。

选择题图中家用电器的额定功率最接近10 W的是()A. B. C. D.【答案】D【解析】A. 电饭煲的额定功率约为1000W，不符合题意；B. 电热水器的额定功率大约为2000W，不符合题意；C. 微波炉的额定功率约为2000W，不符合题意；D. 节能灯的电功率约为10W，符合题意。

故选D.选择题从如图所示的电能表中可以获得的信息是()A. 电能表的示数为3672 kW·hB. 电能表的转盘转过2500转消耗电功率1 kWC. 用电器的总功率不得超过2200 WD. 用电器的总功率不得超过4400 W【答案】D【解析】A. 当前电能表的读数为367.2kW⋅h.故A错；B. 2500r/kW⋅h，表示电路每消耗1kW⋅h的电能，电能表的转盘转2500转。

故B错；C. 该电能表正常工作电压为220V，略高于220V、略低于220V时也可以工作，故C错；D. 用电器正常工作时总功率不能超过P＝UI＝220V×20A＝4400W.故D正确。

故选：D。

选择题灾后重建，小宇同学家的永久性住房已经建好，在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220V的灯泡，闭合总开关，发现灯泡正常发光，由此判断A. 线路安装完全正确，因为灯泡正常发光B. 线路安装不正确，电路中有短路C. 线路安装不正确，电路中有断路D. 仅由此不能判断线路是否有问题【答案】B【解析】本题考查生活用电安全常识。

将额定电压220V的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串联入电路中，闭合用电器开关后，它会有以下三种状态：“校验灯”恰能正常发光，说明该支路短路；“校验灯”发光不正常（暗红色），说明该支路工作正常；“校验灯”不发光，说明该支路断路。

故选为B。

选择题如图所示是电阻甲和乙的U－I关系图像，下列说法正确的是()A. 甲电阻阻值保持10 Ω不变B. 乙电阻阻值保持20 Ω不变C. 当甲、乙并联在电路中，电源电压为2 V时，电路总功率为0.6 WD. 当甲、乙串联在电路中，电路电流为0.2 A时，甲的功率为0.6 W 【答案】C【解析】(1)由图象可知，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，由欧姆定律可知，甲电阻的阻值不变，乙电阻的阻值是变化的，故B错误；由图象可知，当甲两端电压为2V时，通过甲的电流为0.1A，由I＝可得,＝20Ω，故A错误；(2)甲、乙并联在电路中，当电源电压为2V时，通过甲的电流是0.1A，通过乙的电流是0.2A，所以电路总电流是0.3A，则电路总功率：P UI2V0.3A0.6W，故C正确；(3)甲、乙串联在电路中，当电源电压为 2.0V时，因串联电路中各处电流相等，所以通过甲的电流为，有图像可知，甲两端时，则甲的功率：＝4V×0.2A＝0.8W，故D错误；故选C.实验题某物理兴趣小组的同学用几个完全相同的灯泡，设计如图甲、乙、丙三种电路，电源电压相同且恒定不变，电路消耗的总功率大小关系是( )A. P甲>P乙>P丙B. P甲P丙【答案】B【解析】试题分析：灯泡完全相同说明它们的电阻相等，根据串并联电路电阻特点可知，两电阻并联时总电阻最小，两电阻串联时总电阻最大；根据P=可知，电压不变时，电阻越小，电路消耗的电功率越大，反之越大．两个电阻串联时，总电阻等于各分电阻之和，即总电阻越串越大，大于任何一个分电阻；并联时，总电阻的倒数等于各分电阻倒数之和，即总电阻越并越小，小于任何一个分电阻；⋅R甲＞R乙＞R丙，⋅电源的电压相同且不变，⋅由P=可知，P甲＜P乙＜P丙．选择题将规格都是“220 V100 W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列有关说法中错误的是() A. 三个电器产生的热量一样多B. 电流通过三个电器做功一样多C. 三个电器消耗的电能一样多D. 电烙铁产生的热量最多【答案】A【解析】(1)三个电器都在额定电压下工作，实际功率相同都是100W，相同时间内电流通过三个电器做的功以及消耗的电能一样多；(2)电风扇工作时，电能转化成内能和机械能；电视机工作时，电能转化成内能和光和声；电烙铁工作时，电能全部转化成内能；(3)电器转化成的内能越大，产生的热量越多，因此相同时间内，电烙铁产生的热量最多。

第十五章电功和电热单元测试卷时间：90分钟满分：100分一、单选题（每小题3分，共36分）1．将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是A．电冰箱产生的热量最多B．电脑产生的热量最多C．电热毯产生的热量最多D．三者产生的热量一样多2．在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。

下图中插线板电路连接符合上述现象及安全用电要求的是3．如图是正常家庭电路的一部分。

不列说法正确的是A．导线B与大地之间的电压为220VB．测电笔先后插入插座的左右插孔，氖管都发光C．电冰箱的插头插人三孔插座能使电冰箱的金属外壳接地D．断开开关S后，站在地上的人接触a点或b点一定不会触电4．如图所示，符合安全用电原则的是5．将A、B两个灯泡，按如图两种方式连接，已知R A=4Ω、R B=6Ω，电源电压相同，下面分析正确的是A．开关和灯的连接B．测电笔的使用C．用铜丝代替保险丝D．接线板负载过多A．图一中A灯比B灯亮B．图二中A灯比B灯亮C．图一中A灯比图二中A灯亮D．图一中的总功率比图二中的总功率要大6．如图所示是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。

当酒精浓度为0时，R2=60Ω，此时电压表示数为2V。

以下说法错误的是A．若酒精气体浓度越大，电压表和电流表示数都越大B．定值电阻R1的阻值为20ΩC．酒精浓度为0时，电路消耗的总功率为0.6WD．若电流表示数达到0.2A时，表示酒驾，此时R2消耗的电功率为0.8W7．如图所示，电源电压保持不变，闭合开关S，当滑片P向右移动时，下列说法错误的是A．电压表表示数变大B．电流表示数变小C．灯L的亮度不变D．电路的总功率变小8．如图所示电路，电源电压为7.5V保持不变，电流表的量程为0~0.6A，电压表的量程为0~3V，灯泡L的规格为“6V 3W”，滑动变阻器的规格为“15Ω 1A”，闭合开关后，不考虑灯丝电阻的变化，在电路安全的前提下，将滑动变阻器滑片由右向左移动，则下列说法正确的是A.电压表示数增大，电流表示数减小B.电压表示数与电流表示数的比值不变C.滑动变阻器R 的电阻最大值与最小值之比为8∶3D.整个电路的电功率的最大值与最小值之比为9∶49．灯泡L 与定值电阻R 的I ﹣U 图象如图所示。

江苏省苏科版初二物理下学期第十五章电功和电热汇编之电能和电功一、单选题（本大题共14小题，共28.0分）1.下列关于电功与电功率说法正确的是（）A. 电功率表示消耗电能多少的物理量B. 电功率表示电流做功快慢的物理量C. 用电器的电功率越大，做功越多D. 通电时间长的用电器耗电一定多2.以下说法中正确的是（）。

A. kWh是电功率的单位，kW是电功的单位B. 电能表是测量用电器电功率的仪表C. 功率大的用电器，消耗的一定多D. 灯的亮度决定于灯的实际功率3.下列说法正确的是（）A. 只要电路两端有电压，电路中就一定有电流B. 电压表和电流表都能直接接在电源的两极C. 千瓦、千瓦时和焦耳都是电能的单位D. 消耗了多少电能，其意思就是说电流做了多少功4.在下列用电器中，利用电能转化为机械能的是( )A. 电饭锅B. 电风扇C. 电灯泡D. 电视机5.电能表测量的物理量是（）A. 电流B. 电压C. 电阻D. 电功6.将甲、乙两个用电器并联后接入电路，在相等的时间内，电流通过甲做功较多，则下列判断正确的是（）A. 甲是纯电阻B. 甲两端的电压高C. 通过甲的电流大D. 甲的电阻大7.下列仪器是用来测量电功的是（）A. 电流表B. 电压表C. 电能表D. 秒表8.下列关于电功和电功率说法中,不正确的是A. 用电器消耗的电能越多，电功率越大B. 功率是表示电流做功快慢的物理量C. 单位时间内，电流做功越多，电功率越大D. 千瓦时是电功的单位，千瓦是电功率的单位9.关于电功和电功率，下列说法中正确的是（）A. 电功率是表示电流做功快慢的物理量B. 用电器消耗的电能越多，电功率越大C. 用电器所消耗的电功率一定等于它的额定功率D. 额定功率越大的用电器，消耗的电能一定越多10.下列关于电能、电功、电功率的一些说法中正确的是( )A. 用电器消耗的功率越大，则电流做功越快B. 用电器消耗的电功率越小，则电流做的功就越少C. 千瓦和千瓦时都是电功率的单位D. 电能表是测量电功率的仪表11.小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是串联后通过电源适配器接入照明电路的．他取下其中一只LED灯接在一节电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是A. LED灯应用了半导体材料B. LED灯主要是将电能转化为内能C. 单只LED灯工作电压是220VD. 灯带中一只LED灯断路后其他灯还亮12.电能表是测量（）A. 电压的仪表B. 电流的仪表C. 电功的仪表D. 电阻的仪表13.关于电能和电功率下列说法正确的是( )A. 用电器消耗的电能越多，其功率越大B. 电功率是表示电流做功快慢的物理量C. 单位时间内电流做功越多，电功率越小D. 千瓦时是电功率的单位，千瓦是电功的单位14.下列家用电器中，主要将电能转化为机械能的是（）A. 电风扇B. 电暖气C. 电饭煲D. 电池充电器二、多选题（本大题共2小题，共6.0分）15.下列说法正确的是A. 大量电荷的移动形成电流B. 电路两端有电压，电路中可能没有电流C. 电功率是表示电流做功快慢的物理量D. 电流做功的过程就是将其他形式的能转化为电能的过程16.一支标有“220V 200W”的电烙铁，为使电烙铁正常工作时的电功率为200W，而在不工作时电烙铁的电功率为50W，使之不会完全冷却。
