2021年通信电子线路重点总结

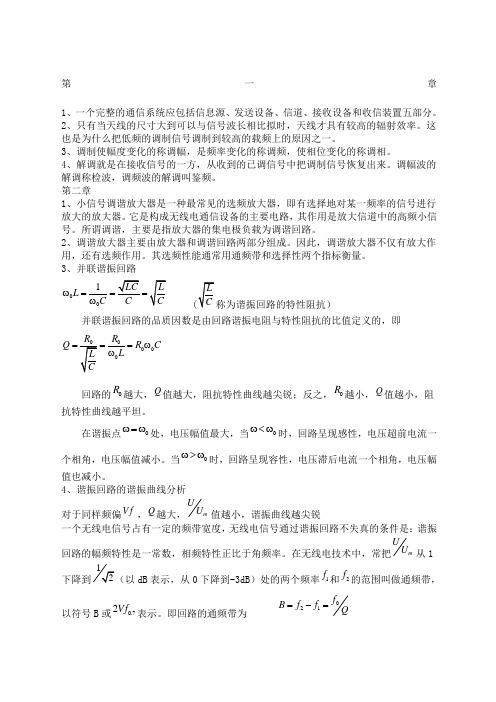

通信电子线路重点总结第一章1、一个完整的通信系统应包括信息源、发送设备、信道、接收设备和收信装置五部分。
2、只有当天线的尺寸大到可以与信号波长相比拟时，天线才具有较高的辐射效率。
这也是为什么把低频的调制信号调制到较高的载频上的原因之一。
3、调制使幅度变化的称调幅，是频率变化的称调频，使相位变化的称调相。
4、解调就是在接收信号的一方，从收到的已调信号中把调制信号恢复出来。
调幅波的解调称检波，调频波的解调叫鉴频。
第二章1、小信号调谐放大器是一种最常见的选频放大器，即有选择地对某一频率的信号进行放大的放大器。
它是构成无线电通信设备的主要电路，其作用是放大信道中的高频小信号。
所谓调谐，主要是指放大器的集电极负载为调谐回路。
2、调谐放大器主要由放大器和调谐回路两部分组成。
因此，调谐放大器不仅有放大作用，还有选频作用。
其选频性能通常用通频带和选择性两个指标衡量。
3、并联谐振回路01LC0L10CLCCLCL(C称为谐振回路的特性阻抗）并联谐振回路的品质因数是由回路谐振电阻与特性阻抗的比值定义的，即QR0LCR00LR00CR0回路的越大，Q值越大，阻抗特性曲线越尖锐；反之，00R0越小，Q值越小，阻抗特性曲线越平坦。
在谐振点处，电压幅值最大，当0时，回路呈现感性，电压超前电流一个相角，电压幅值减小。
当相角，电压幅值也减小。
4、谐振回路的谐振曲线分析UUm11(Q2f2)f0时，回路呈现容性，电压滞后电流一个U对于同样频偏f，Q越大，Um值越小，谐振曲线越尖锐一个无线电信号占有一定的频带宽度，无线电信号通过谐振回路不失真的条件是谐振回路的幅频特性是一常数，相频特性正比于角频率。
在无线电技术中，常把Um从1下降到U1ff2（以dB表示，从0下降到-3dB）处的两个频率1和22f0.7的范围叫做通频带，以符号B或Bf2f1f0Q表示。
即回路的通频带为选择性是谐振回路的另一个重要指标，它表示回路对通频带以外干扰信号的抑制能力。
通信电子线路重点总结
第一章1、一个完整的通信系统应包括信息源、发送设备、信道、接收设备和收信装置五部分。
2、只有当天线的尺寸大到可以与信号波长相比拟时，天线才具有较高的辐射效率。
这也是为什么把低频的调制信号调制到较高的载频上的原因之一。
3、调制使幅度变化的称调幅，是频率变化的称调频，使相位变化的称调相。
4、解调就是在接收信号的一方，从收到的已调信号中把调制信号恢复出来。
调幅波的解调称检波，调频波的解调叫鉴频。
第二章1、小信号调谐放大器是一种最常见的选频放大器，即有选择地对某一频率的信号进行放大的放大器。
它是构成无线电通信设备的主要电路，其作用是放大信道中的高频小信号。
所谓调谐，主要是指放大器的集电极负载为调谐回路。
2、调谐放大器主要由放大器和调谐回路两部分组成。
因此，调谐放大器不仅有放大作用，还有选频作用。
其选频性能通常用通频带和选择性两个指标衡量。
3、并联谐振回路001L C ω===ω并联谐振回路的品质因数是由回路谐振电阻与特性阻抗的比值定义的，即0000R Q R C L===ωω回路的0R 越大，Q 值越大，阻抗特性曲线越尖锐；反之，0R 越小，Q 值越小，阻抗特性曲线越平坦。
在谐振点0ω=ω处，电压幅值最大，当0ω<ω时，回路呈现感性，电压超前电流一个相角，电压幅值减小。
当0ω>ω时，回路呈现容性，电压滞后电流一个相角，电压幅值也减小。
4、谐振回路的谐振曲线分析对于同样频偏f V ，Q 越大，m UU 值越小，谐振曲线越尖锐一个无线电信号占有一定的频带宽度，无线电信号通过谐振回路不失真的条件是：谐振回路的幅频特性是一常数，相频特性正比于角频率。
在无线电技术中，常把m UU 从1下降到dB 表示，从0下降到-3dB ）处的两个频率1f 和2f 的范围叫做通频带，以符号B 或0.72f V 表示。
即回路的通频带为 021f B f f Q =-=选择性是谐振回路的另一个重要指标，它表示回路对通频带以外干扰信号的抑制能力。
通信电子线路复习纲要完整答案
PC = PD − PO
I C 0 、I C1 m 分别表示集电极电流 i C 脉冲波平均分量和基波分量振幅，
第三章 正弦波振荡器 1、 平衡条件、起振条件、稳定条件 P117~121 答： 平衡条件：
振幅：T (ωOSC ) = 1 相位：ϕ (ωOSC ) = 2nπ ( n = 0,1,2,.…) 振幅：V f > Vi 或T (ωOSC ) > 1 相位：ϕ (ωOSC ) = 2nπ ( n = 0,1,2,.…)
⎧ f − f L (当f C > f L 时) f I = fC + fL或 f I = ⎨ C ⎩ f L − f C (当f L > f C 时)
6、二极管双平衡稳定条件（了解）
通信 1002 班
-5-
dream-fly
7、混频增益、噪声系数的概念。 答： 混频增益： 混频器的输出中频信号电压 Vi（或功率 PI ） 对输入信号电压 VS （或功率 PS ） 的比值，用分贝数表示，即 AC = 20 lg
绪论 1、 无线通信系统由哪几部分组成，各部分的功能？P1~2 答：组成：发射装置、接收装置和传输媒质。 发射装置包括换能器、发射机和发射天线三部分。 作用：换能器：将被发送的信息变换为电信号。例如话筒将声音变为电信号。 发射机：将换能器输出的电信号变为强度足够的高频电振荡。 天线：将高频电振荡变成电磁波向传输媒质辐射。 传输媒质是自由空间。 接收装置由接收天线、接收机和换能器组成。要求：能从众多的电磁波中选出有用的微 弱信号。 作用：接收天线：将空间传播到其上的电磁波→高频电振荡。 接收机：高频电振荡还原成电信号。 换能器：将电信号还原成所传送信息 。 2、 无线电波传播方式有哪几种？P2~3 答：中长波： f ≤ 1500 KHz ， λ > 200 m （沿地面传播） ； 短波： ； f : 1500KHz ~ 30MHz ， λ : 10m ~ 200m （靠电离层反射传播）
东南大学通信电子线路复习大纲
通信电子线路课程要点1、选频回路与阻抗变换（1）理解选频滤波器在通信系统中的作用。
（2）掌握阻抗变换的基本原理与L匹配网络匹配法。
（3）掌握传输线变压器的分析方法。
3、电子通信系统基础（1）掌握噪声系数与等效噪声温度的概念与相互关系。
（3）掌握级联系统的总噪声系数的计算方法。
（4）掌握非线性失真和干扰的基本概念，以及非线性特性对于通信系统的影响，相关重要概念如1dB压缩点等。
（5）掌握灵敏度与动态范围等基本概念及其相关的计算。
4、调制与解调（1）掌握调幅（AM、DSB、SSB）的概念，相关信号的表达式的分析及重要参数的计算、信号的频谱表达方法。
（2）掌握简单调制解调系统的频谱分析方法。
（3）掌握调频、调相的基本概念、主要指标的计算。
5、发射机、接收机结构（1）理解常见几种接收机主要结构、主要指标。
（2）理解超外差接收机的概念、组成结构图、主要实现方法。
（3）掌握接收机中的主要干扰的类型，理解镜像抑制接收机的概念。
（4）理解AGC、AFC基本原理6、低噪声放大器（1）掌握晶体管高频小信号模型及其分析方法；（2）理解LNA的主要指标及主要性能参数的计算方法；7、低噪声放大器与混频器（1）掌握混频器的基本电路结构，从混频器输出频率表达式对比分析各种结构混频器的工作及其特点，会计算混频器输出电压信号表达式。
（6）理解解混频器级联的端接与平衡－非平衡转换；7、锁相环与频率合成（1）掌握PLL的基本结构、PLL的基本时域与频域数学模型。
（2）掌握PLL的各组成模块的数学模型，四种常见滤波器的表达式。
（3）掌握PLL整数频率合成器的结构、小数频率合成技术的参数计算。
（4）掌握DDS的基本计算。
8、功率放大器（1）理解A、B、C、D类射频功率放大器的电路结构特点与工作原理。
（2）会计算A、B类功放的效率及相关参数。
（3）掌握射频功放的阻抗匹配网络的基本原理与设计方法。
理解功率合成技术的原理。
附录：常用术语的中英文对照射频：Radio Frequency低噪声放大器：Low Noise Amplifier混频器：Mixer锁相环：Phase Locked Loop功率放大器：Power Amplifier鉴相器：Phase Detector鉴频鉴相器：Phase Frequency Detector压控振荡器：V oltage Controlled Oscillator电荷泵：Charge Pump本振：Local Oscillator中频：Intermediate Frequency自动增益控制：Auto Gain Control自动频率控制：Auto Frequency Control2。
通信电子线路复习题解答
思考题与习题2-1 列表比较串、并联调谐回路的异同点（通频带、选择性、相位特性、幅度特性等）。
表2.1z = R + jx = R +j (L –c ω1) =zj ez ϕ广义失谐系数：>0，x > 0 回路呈感性< 0，x<0 回路呈容性 >p，B > 0 回路呈容性< p，B<0 回路呈感性2-2 已知某一并联谐振回路的谐振频率f p=1MHz，要求对990kHz的干扰信号有足够的衰减，问该并联回路应如何设计？为了对990kHz的干扰信号有足够的衰减，回路的通频带必须小于20kHz。
取kHzB10=，100101===kHzMHzBfQ pp2-3 试定性分析题图2-1所示电路在什么情况下呈现串联谐振或并联谐振状态？12C2L1C21(b)题图2-1图（a ）：22111111L C L C L oωωωωω-+-=图（b ）：22111111C L C L C oωωωωω-+-=图（c ）：22111111C L C L C oωωωωω-+-=2-4 有一并联回路，其通频带B 过窄，在L 、C 不变的条件下，怎样能使B 增宽？PoQ f B 2=, 当L 、C 不变时，0f 不变。
所以要使B 增宽只要P Q 减小。
而CLR Q pP =，故减小P R 就能增加带宽 2-5 信号源及负载对谐振回路有何影响，应如何减弱这种影响？ 对于串联谐振回路（如右图所示）：设没有接入信号源内阻和负载电阻时回路本身的Q 值为o Q ，则：RLQ o o ω=设接入信号源内阻和负载电阻的Q 为L Q 值，则：RR R R Q R R R LQ L s L++=++=1Ls o L ω其中R 为回路本身的损耗，R S 为信号源内阻，R L 为负载电阻。
由此看出：串联谐振回路适于R s 很小（恒压源）和R L 不大的电路，只有这样Q L才不至于太低，保证回路有较好的选择性。
《通信电子线路》复习内容.docx
《通信电子线电路》复习内容（2013 年 1 月 10 日 15:00-17:00 在 A10301、A10302 考试） 1、 L C 回路的Q 值少通信带、选择性的关系。
2、 L C 回路谐振时的特点。
3、 L C 回路谐振频率、角频率、Q 值、通频带、谐振电阻的计算。
4、 能对单调谐放人器、双调谐放人器、多级调谐放大器、集成块小信号调谐放大器作定性 分析（不要求计算），但要掌握各元件的作用（集成块要求是外围元件），会画单、双调谐放 人器的交流等效图。
1、 内类放大电路的导通角。
2、 会画高频交流等效电路。
3、 传输线变压器的功能。
4、 会计算功率放大器的直流功率Pz 、直流电流Ic 。
、棊波分量4、集电极阻抗Rp 及负载功 率P L ，熟悉P43-P44内容。
5、 掌握功率放人器的直流供电和匹配网，会画其交流等效图（不要求计算）。
1、 正弦波振荡器的起振条件。
2、 三点式LC 振荡电路的种类。
3、 L C 振荡电路在稳定时的工作状态。
（甲类、乙类、丙类或是甲乙类状态？）4、 电容三点式、电感点式振荡电路的特点。
5、 会判断一个电路能否起振。
6、 晶体振荡的特点、种类，泛音晶体振荡器的分析与计算。
掌握锁相环的组成。
锁相环频率合成器的计算（见典型题日）。
举例实现小数分频的方法，例如如何实现分频系数为&7? 1、 2、1、调制、调幅、解调的概念。
2、A M波、DSB波、SSB波的频谱，振幅，表达式。
3、要使信号不失真，调幅系数最多为多大？4、模拟乘法器的作用，在什么条件下实现调幅（AM、DSB）,什么条件下实现混频？什么条件下实现解调？5、检波、同频检波的概念，种类。
6、二极管峰值包络检波的失真问题。
第6章1、角度调制、调频和调相的概念。
2、调频、调相的表达式、最人频偏、最人相偏（调相），调频指数、调相指数、频带宽度的计算，调频、调相的区别与联系；调频指数、调和指数的意义。
3、能定性理解直接与间接调频电路的丄作原理（不要求计算）；如何实现间接调频？4、鉴频的概念、种类。
通信电子线路知识要点
1 min Cd
1 3
1 5
Rd
4-3 混频
（1）变频
（2）混频
5-1 调角
（1）表达式
u (t) U cos t,uC (t) UC cos(0t 0 ) 调频： uFM (t) UC cos[(0 S f u )t 0 ]
（3）提高相对频偏的方法 1)高载频 2)倍频器
3)倍频器+混频器
典型习题 已知输入信号的f0和△f和输出信号的f0`和△f ` ，画框图。
5-2 鉴频与鉴相
调频-调幅变换法 调频-调相变换法 脉冲计数法 利用锁相环电路进行鉴频
（1）调频—调幅变换器 谐振回路失谐！电压—电流—失谐回路—调幅
（2）调频—调相变换器 谐振回路谐振！电压—分压—谐振回路—调相
通信电路中常用的选频网络
单 LC 串联谐振回路 单 LC 并联谐振回路 双 LC 并联调谐回路
重点！
（1）串联谐振回路
CL
RS
uS
r
Zs
r
jL
j
1
C
ZS
o
注意： 1）谐振时，视为短路（实际是等于r） 2）应用：陷波
常见题型： 1）求谐振频率； 2）判定工作在频率为f时，回路的阻抗性质（电容或 电感） f>f0 ω>ω0电感 f<f0 ω<ω0 电容
（2）简单的并联谐振回路
RS iS
C
L
r
(r jL) 1
Zp
r
jL
jC
1
jC
ZP
注意： 1）谐振时，视为开路 2）应用：选频
通信电子电路复习
PS Ec I c 0
1 Po U cm I c1m 2
Pc PS Po
基本公 式，重 要！
集电极效率
1 Po 2 U cm I c1m 1 1 U cm c PS Ec I c 0 2 0 Ec
槽路效率
PL Po PT Q0 QL T Po Po Q0
2
第4章 LC正弦波振荡器
1.反馈式正弦波自激振荡器原理
KF 1 振幅平衡条件 K F 2n ( n 0, 1, ) 相位平衡条件
2.三点式LC正弦波振荡器
射同集（基）反
3.改进型电容三点式振荡器
(1)串联改进型电容三点式振荡器 ——克拉泼振荡器 反馈系数
1. 基极调幅
工作原理：
•调制信号相当于一个缓慢变化的偏压 • 放大器工作状态：欠压
工作原理 为简答 题，注意 要点，结 合电路图
放大器的工作状态：为保证放大器工作在欠压，
应使放大器最大点（调幅波波峰处）刚刚处于临界 状态，则其余部分可在欠压。
晶 体 管 的 选 择
I CM ( I c max )max
n C1 C1 C 2
（3）当外接负载不是纯电阻，包含有电抗成分时，上 述等效变换关系仍适用。 1 , , RL 2 RL C L n 2C L n
（4）谐振回路信号源的部分接入的折算方法与上述负载 的接入方式相同。
1 RS 2 RS n
,
4. 单调谐放大器
谐振电压放大倍数K0
K 0 max
晶体管的输入导纳
0 U C
它说明了输入电压对输入电流的控制作用。 正向传输导纳 它表示输入电压对输出电流的控制作用 反向传输导纳 它代表晶体管输出电压对输入端的反作用, 是影响高频小信号放大器稳定性的因素。 晶体管的输出导纳 它说明输出电压对输出电流的控制作用。
通信电子线路复习重点
第一章绪论P1 一个完整的通信系统应包含信息源，发送设备，信道，接收设备和收信装置。
P2 调制是用调制信号控制载波的幅度，频率和相位。
第二章小信号调谐放大器P9 小信号调谐放大器的集电极负载是调谐回路/lc谐振回路。
P9 小信号调谐放大器主要有放大器和调谐回路两部分组成，性能指标有放大倍数、通频带和选择性。
P15 谐振电路的Q值越高，选择性越好，但通频带越窄。
P16 谐振回路有载Q L比空载Q O小，电路通频带比无载时要宽，选择性要差。
P17 谐振回路的部分接入有互感变压器接入、自耦变压器接入和电容器抽头接入三种接入方式。
P27 晶体管Y参数包含输入导纳、正向传输导纳、反向传输导纳、输出导纳，其中反向传输导纳会影响调谐放大器的稳定性。
P30 晶体管在高频情况下放大能力随频率的增高而下降，β下降到1时的频率称为特征频率。
P44 调谐放大器的稳定性受晶体管Y参数中的反向传输导纳影响，从电路上提高稳定性的方法有中和法和失配法。
第三章高频调谐功率放大器P57 调谐功率放大器一般工作在丙类状态，它的主要技术指标是输出功率、效率和谐波抑制度。
P58 调谐功率放大器的基极采用反向偏置，目的是使放大器工作于丙类。
P64 调谐功率放大器一般工作在丙类状态，为了兼顾功率和效率，它的导通角取40-70度为宜。
P62 调谐功率放大器的激励信号为正弦波时，集电极电流为余弦脉冲，但是由于利用了槽路的选频作用，可以得到基本正弦的电压输出。
P69 根据调谐功率放大器在工作区是否进入饱和区，可将放大器分为欠压、过压和临界三种工作状态。
P72 集电极调幅电路中功率放大器应在过压状态工作。
基极调幅电路中功率放大器应在欠压状态工作。
P71 调谐功率放大器在弱过压状态下，输出电压基本不随Rc变化，集电极效率η最高。
深度过压时，ic波形下凹严重，谐波增多，一般应用较少。
P74 直流馈电电路分为串馈和并馈两种，串馈电路适于工作在频率较高的情况。
《通信电路》复习提纲
《通信电路》总复习第一章1、什么是线性电路和非线性电路？描述非线性电子器件的参量有哪三种？2、无线收发信机的组成方框图、各方框图的波形及简要工作原理。
第二章1、研究小信号放大器，需要从哪几方面入手？答：放大能力 和 选择性能 两方面分析2、晶体管在高频工作时，其放大能力与频率的关系如何？比较T a f f f ,,β的大小。
答：3、对于高频放大器，频率与放大能力的关系是什么？T a f f f ,,β相互间的大小关系如何？ f β < f T < f α4、多级级联调谐电路总放大倍数、总带宽与单级放大倍数和带宽之间和关系？单级调谐电路的矩形系数是多少？多级调谐电路的矩形系数是多少？5、LC 串、并联回路的阻抗性质是什么？6、小信号调谐放大器如何组成（哪几部分）？7、参差调谐放大器各级的谐振工作频率如何安排（两级和三级）？作业中：2-4 2-6 2-8 2-9 2-14第三章1、丙类功率放大器能正常工作的原因是什么？它比甲类、乙类率放大器相比具有什么优点？2、丙类功率放大器要实现基极调幅和集电极调幅，分别需要工作于什么状态？3、导通角的计算公式（已知Eb,Ubm和Ubo）4、功率放大器工作于临界、欠压和过压状态时的电流、电压特性，什么时候可看成恒压源？什么时候可看成恒压源？负载特性（图）如何？负载、集电极电源、激励信号、反向偏置电压和温度对工作状态的影响例：设高频功率放大器工作于临界状态，当晶体管的负载增加时时，晶体管工作状态如何变化？集电极电流波形如何变化？若使其返回临界状态，分别如何改变集电极电源、基极激励信号、基极反向直流偏压？第四章1、什么是三点式振荡器？其相位平衡条件是什么？各电极阻抗特性之间的相互关系是什么？2、反馈型自激振荡器的起振条件、平衡条件和稳定条件分别是什么？（振幅与相位）3、晶振的优点是什么？石英晶体的阻抗特性如何（随工作频率如何变化），在晶振电路中如何使用（并联和串联两种情况）4、改进型电容三点式电路（克拉沷和西勒电路两种）的基本工作原理图（能画出），如何工作？振荡频率是多少？有何优点？第五章1、AM、DSB、SSB信号的波形、功率、带宽、解调方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京交通大学远程与继续教育学院2010～2011学年第一学期考试试卷教学中心/函授站石家庄铁路教学中心学号姓名成绩学习形式〈业余〉年级层次：专业考试课程：0311《通信电子线路》（A卷）考试形式：（开/闭卷）掌握以下概念：掌握以下问题的解释：1．画出广播发射机方框图，简要说明各部分的作用。
．答：发射机框图如下：图中高频振荡器的作用是产生高频电振荡信号，即载波（其频率称为载频）。
倍频器的作用是提高高频振荡频率，把载波频率提高到所需要的数值。
高频放大器的作用即把振荡器产生的高频振荡放大到一定的强度。
调制的作用是把图像或声音信息装载到载波上。
话筒作用是进行声电转换。
音频放大的作用是将音频信号放大到所需的幅度。
2．超外差式接收机里“混频”的作用是什么？如果接收信号的频率为2100MHz，希望将其变为70MHz的中频，该怎么办？画出方框图并标明有关频率。
答：混频器的作用是把高频信号的载波频率变为中频。
如果接收信号的频率fs为2100MHz，希望将其变为70MHz的中频fi，可使本机振荡产生频率fo为2170MHz的正弦波，经混频器取其差频，即可获得70MHz的中频，其方框图如下图：3．什么是载波？什么是调制信号和基带信号？为什么要进行调制？给出两种理由。
．答：由振荡电路输出的、其频率可保证天线的长度大大下降到实际能发射的高频信号称为载波。
待发射的有用的模拟信号为调制信号；有用的模拟信号转换为数字信号称为基带信号；调制是指携带有用信息的调制信号去控制高频载波信号。
根据天线理论，天线的长度与电信号的波长需可比拟，发射的电信号必须是高频信号；而且，直接发射调制信号会导致信道混叠。
4．现有数字基带信号10110001，画出对应的ASK、PSK、FSK已调制信号图。
4．答：ASK、PSK、FSK已调波信号如图所示：载波f2基带ASKPSKFSK5．与高频功率丙类谐振放大器比较：（1）LC正弦波振荡器为什么一般工作在失谐状态？它对振荡器的性能指标有何影响？（2）从起振到振荡稳定，LC正弦波振荡器中三极管的工作状态如何变化？、答：（1）高频功率谐振放大器是三极管通过谐振回路对谐振频率进行放大，LC正弦振荡器引入反馈机制，能自激振荡。
振荡器相位平衡稳定条件是靠并联谐振回路的相频特性来保证的，稳频能力受谐振回路影响。
（2）截止区→放大区→饱和区6．根据相位平衡条件，试判断下图所示交流通路中，哪些可能产生振荡，哪些不能产生振荡。
若能产生振荡，则说明属于何种振荡电路。
、答：（a）不能产生振荡，是负反馈电路。
（b）可能产生振荡。
（c）不能，集电极接同性电感，不符合射同它异。
（d）不能产生振荡。
（e）只有当L1、C1合并呈容性，L2、C2合并也呈容性才有可能产生振荡。
（f）只有当L1、C1合并呈容性，L2、C2合并呈感性才有可能产生振荡。
7．试改正如下图所示振荡电路中的错误，并指出振荡电路类型。
图中b C，d C，eC均为旁路电容或隔直电容，RFC为高频扼流圈。
(a)(b) (a)(c)(e)(b)(d)(f)(c) (d)(e)改答：(a) 电容三点式(b)电感三点式(c)电容三点式(d)电感三点式(e)电容三点式(f)电容三点式(f)8．下图所示是两个实用的晶体振荡器线路，试画出它们的交流等效电路，并指出它们是哪一种振荡器，晶体在电路中的作用分别是什么？(a)答：（a）并联型晶体振荡器，晶体起电感作用。
（b）串联型晶体振荡器，晶体起短接线作用。
9．已知调制信号（t ）=，载波（t ）=，（），调幅度 =0.5，调频指数 试分别写出普通调幅波，双边带调幅，单边带调幅，调频波的数学表达式，指出哪些是线性频谱变换，哪些是非线性频谱变换。
数学表达式：()(10.5cos )cos AM c c U t U t w t =+Ω；()cos cos DSB c c U t U U t w t Ω=Ω；1()cos()2SSB c c U t U U w t Ω=±Ω； ()cos(5sin )FM c c U t U w t t =+Ω其中三种调幅波属于线性频谱变换，调频波属于频谱非线性变换。
10．试分析与解释下列现象：(1) 在某地，收音机接收1090kHz 信号时，可以收到1323kHz 的信号；(2) 收音机接收1080kHz 信号时，可以听到540kHz 信号；(3) 收音机接收930kHz 信号时，可同时收到690kHz 和810kHz 信号，但不能单独受到其中的一个台(例如另一电台停播)的信号。
答：(1) f c = 1090kHz ，f L = 1090 + 465 = 1555kHzf n = 1323kHz ，副波道干扰p = 2，q = 2时，2(f L - f n ) = 2(1555 - 1323) = 464kHz ≈f I(2) 副波道干扰f L = 1545kHz ，f n = 540kHzp = 1，q = 2时， f L - 2f n = 1545 - 2⨯540 = 465kHz(3) 3阶互调干扰f L = 930 + 465 = 1395kHz ，f n 1 = 810kHz ，f n 2 = 690kHzf L - (2f n 1 - f n 2 ) = 1395 - (2⨯810 - 690) = f I11．已知调制信号t U t u m Ω=ΩΩcos )(。
试分别画出用u Ω调制的调频波、调相波的∆ω (t )、∆ϕ (t )的波形图。
答：已知 t U t u m Ω=ΩΩc o s )(FM PM12．锁相环有哪几个基本组成部分，各起什么作用？答：锁相环是一个相位负反馈系统，其基本组成部分包括：鉴相器（PD ）、低通滤波器（LPF ）和压控振荡器（VCO ）。
鉴相器完成输入与输出信号的相位比较，其输出反映它们之间的相位差。
低通滤波器用于滤出鉴相器输出中的高频成分和噪声。
压控振荡器实现对输入频率的跟踪，它根据鉴相器的输出调整输出频率以降低输出信号与输入信号的相位差。
掌握以下习题的计算1．一个晶体管IF 放大器如图所示。
（1）指出各个元件的作用；（2）画出交流等效电路；（3）利用晶体管Q1和Q2的y参数等效电路，在问题（2）的基础上继续画出部分接入与回路之间的连接。
Q；C6的作用也是隔直、（1）C2的作用是隔直流、低频交流，只让高频交流信号进入1Q；C3、C7均对高频呈现低阻抗，近似短路，用作高频旁路低频电流，只让高频信号进入2阻抗；C4对低、高频均呈现高阻，用作谐振回路电容；C1对高频呈现低阻抗，使R1与R2一同构成Q1基极偏置。
（2）交流等效电路图：（3）2．如图所示，场效应管的转移导纳g m=3mA/V，漏级输出阻抗R ds=120k ，如果电感线圈损耗r =2.0Ω，调谐回路的调谐频率为850kHz 。
试求：(1) 调谐回路的电容C =?(2) 忽略负载影响，最大电压增益为多少？ (3) 通频带为多少？ ．解：（1） pf195180)10850()π2(10)π2(1232620=⨯⨯⨯==Lf C（2） ,k 54.46121019510180126p Ω=⨯⨯⨯==-Cr LR 总的回路并联阻抗为,k 24.95120//54.461//ds p T Ω===R R R 72.28524.953T m V0=⨯==∴R g A,dB 49)285log(200==V A（3） ,9918010850π2101024.953630L =⨯⨯⨯⨯⨯==L R Q T ω k H z 59.89910850BW 3L 0=⨯==Q f 3．调谐放大器如图所示，调谐频率为465kHz ，调制信号的最高频率为5kHz ，电感L =300μH ，Q 0=90，晶体管输出导纳y oe =8μS ，负载阻抗R L =5.36k Ω，在调谐频率处电压增益不得小于250，电感总匝数为70。
试确定L 1部分匝数、必要的通频带宽和晶体管的y fe 。
3．解：207.01081036.5,K 1251081163oe L 26oe 2L =⨯⨯⨯==Ω=⨯==--y R p y p R151==∴pN N 匝。
Ω==Ω==k 78.34)21//(,k 8.78oep T 00p y R R L Q R ω kHz 625.11BW ,401030010465π21078.3406330T L ==∴≈⨯⨯⨯⨯⨯==-LQ f L R Q ω m s 35,250fe T fe V0≥∴≥=y R py A4．如图所示，工作频率f 0=465kHz ，L =560μH ，Q 0=100，晶体三极管Q1和Q2参数相同：y ie =1.7ms ，y oe =290μs ，y fe =32ms 。
通频带BW = 35kHz 。
试求： (1) 阻抗匹配时的接入系数p 1、p 2； (2) 阻抗匹配时的谐振功率增益(dB)；(3) 回路的插入损耗(dB)。
4．解：（1）μS 95.451μS,11.61,3.1335465BW L000p 0L ========LQ g LQ g f Q T ωω108.0μs,84.392,ie 22'ie p T 'oe 'ie =∴==-=+p g p g g g g g262.01,ie 21'oe =∴=p g p g（2） 回路的插入损耗dB 25.1)dB (,7516.0)1(12L 1-==-=ηηQ Q（3） 匹配时的谐振功率增益3.3907516.04,1,4oeie 2fe0p 221oeie 2fe0p =⨯=∴=⨯⨯=g g y A g g y A ηηηdB 9.25lg 10)dB (0p 0p ==A A5．谐振功率放大器工作于临界状态，U CC =25V ，U cm =22V ，输出功率P 0=5W ，集电极效率ηc =50%，输出匹配网络效率ηL =0.9。
如图所示。
求：（1）电源直流功率P dc ； （2）直流电流I c0； （3）基波分量I c1；（4）集电极阻抗R P 及负载功率P L 。
5、解： （1） W 105.05cdc ===ηP P （2） A 4.0CCdcc0==U P I （3） A 45.02cmCCc0c c1==U U I I η（4） Ω==4.48c1cmP I U R ， W 5.4L 0L ==ηP P 6．已知谐振功率放大器的动态特性如下图所示，图中ABC 为动态线。
（1）问放大器工作点在什么状态； （2）求对应的U CC 、U cm 、cos θ值（3）若改变谐振阻抗使放大器工作在临界状态，那么是将谐振阻抗增大还是减小？增大到或减小到原谐振阻抗的多少倍？6、解：（1） 欠压状态。
