中国石油化工股份有限公司XXX分公司中国石化销售有限公司华东分公司中国石化管道储运有限公司XX输油处中石化XXX石油化工管线隐患整改局部迁改工程高压线塔保护方案SNEI-BLGX-FA-002中石化XXXXXX有限公司XXXXXXXXX工程项目部二0一六年六月十五日目录一、工程概况 (2)1、保护范围 (2)2、编制依据 (5)3、主要工作量 (5)二、施工技术措施 (5)1、施工准备工作 (5)2、施工统筹 (6)3、高压塔施工方案 (7)三、保证措施 (8)1、施工安全措施 (8)2、高压线塔防护安全措施 (8)3、工期措施 (8)四、应急预案 (8)1、应急管理机构 (8)2、应急事件管理 (9)3、现场紧急疏散 (9)4、应急管理及事故报告 (9)5、事故预想及抢修方案 (9)一、工程概况1、保护范围中石化北仑段石油化工管线安全隐患整改局部迁改工程铁塔保护范围为：（1）第一处需保护北江5403线021号高压线塔位于YE段K0+283.46—K0+386.45右侧；整体开挖长度为67米，其中K0+283.46—K0+332.38段开挖最近距离为17米，最大开挖深度为2.4米； K0+332.38—K0+386.45段开挖最近距离为16米，最大开挖深度为2.6米。
北江5403线（500KV）021号高压线塔规格为16×16米，线塔整体高度64.26米，线高45.26米。
塔下建有8米混凝土搅拌桩。
（2）第二处需保护北江5403线020号高压线塔位于YF段K0+000—K0+127.63右侧；整体开挖长度为54米，其中K0+000—K0+61.59段开挖最近距离为10.29米，最大开挖深度为2.1米，K0+61.59—K0+127.63段开挖最近距离为22.5米，最大开挖深度为2.06米。
北江5403线（500KV）020号高压线塔规格为13×13米，线塔整体高度40.43米，线高25.81米。
目录1、工程概况 (2)2、编制依据…………………………………………。
.33、安全管理目标 (3)4、施工技术措施………………………………………。
45、进度计划保证措施…………………………………。
136、安全施工措施 (17)7、文明施工保证措施 (18)8、应急预案措施 (19)1、工程概况1.1、保护范围重庆高新园N区2＃路道路及配套工程、天宫殿N区立交立交(D、F)工程高压铁塔保护范围为：K0+060—K0+180左侧,总长度120米。
高压铁塔保护共计2座，即1＃高压铁塔,编号为220KV坪人南人北58＃，处在K0+091.65左侧边坡上；2#高压铁塔，编号为110KV人万东西线004＃，处在K0+156。
95处左侧边坡上。
K0+060—K0+080边坡坡比由1：0。
75渐变为1：0。
2，K0+080—K0+160边坡坡比为1：0。
2，K0+160-K0+180边坡坡比由1：0。
2渐变为1:0.75。
1.2地形地貌道路沿线地貌属剥蚀丘陵地貌,地势总体上呈北西高南东稍低态势,场地位于一不规则形状的小山包上，山包中部为斜坡地带，地形较陡，地形坡度一般为14-30度，局部陡坎坡度角可达50度以上.地面高程在313。
00—270.00m之间，相对高差为43.00m,地形起伏相对较小.1.3地质构造根据区域地质调查报告:在地质构造上位于龙王洞背斜北西翼,岩层呈单斜产出，地层由第四系人工填土、残破积层及侏罗系中统砂溪庙组泥岩和砂岩组成。
无地表水水体，场地处于斜坡地形,有利于地表水和地下水的排泄。
1。
4不良地质现象通过场地工程地质测绘调查，场地未见有滑坡、崩塌、泥石流等不良地质现象。
1.5边坡防护设计方案对本段边坡采用分级放坡+锚杆喷射+板肋式挡墙支护.K0+060-K0+180左侧边坡采用板肋式锚杆挡墙支护，采用C30砼现浇.K0+060—K0+080边坡坡比由1:0.75渐变为1：0.2；K080-K0+160边坡坡比为1：0。
重庆两路寸滩保税港区空港综合配套区基础设施项目—东联络线及人行步道、纵四线、横四线工程高压电力铁塔保护施工方案重庆建工住宅建设有限公司2015年11月8日目录一、编制依据.................................................. 错误!未定义书签。
二、工程概况 ................................................... 错误!未定义书签。
三、方案编制原因 ............................................... 错误!未定义书签。
（一）高压电力铁塔影响分布及说明................................ 错误!未定义书签。
（二）地质情况 ................................................. 错误!未定义书签。
四、高压电力铁塔保护施工技术方案................................ 错误!未定义书签。
（一）爆破地震安全距离计算...................................... 错误!未定义书签。
（二）、基础岩层分析 ............................................ 错误!未定义书签。
（三）保护范围内石方开挖方案选择................................ 错误!未定义书签。
（四）、主要施工方法 ............................................ 错误!未定义书签。
（五）、投入的机械、人员......................................... 错误!未定义书签。
（六）、控制爆破施工方法......................................... 错误!未定义书签。

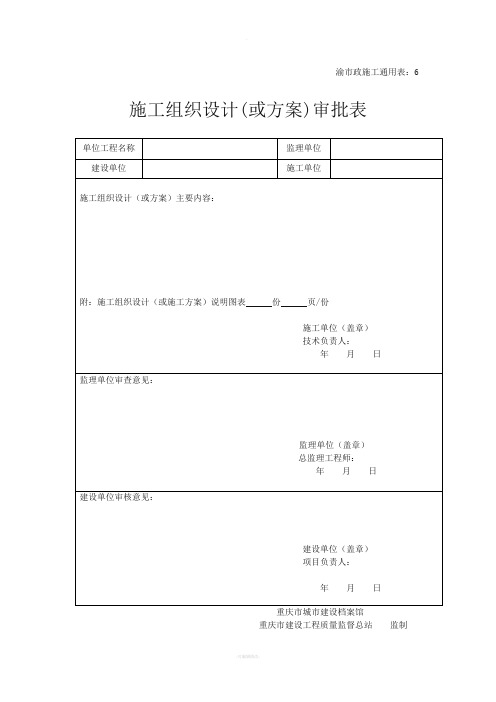

渝市政施工通用表：6 施工组织设计(或方案)审批表重庆市建设工程质量监督总站监制XXXX道路及配套工程高压线铁塔保护方案编制：审核：批准：XXXX有限公司XXXXXX道路及配套工程项目经理部二0一X年XX月XX日一、编制依据：1、根据建设单位、XX供电局铁塔保护要求。
2、关于贯彻“建设施工电力设备安全保障协议合同”。
二、工程概况：该工程项目主要以土石方为主的道路工程，场地内有座铁塔位于近期规划路口边坡上，但暂时还无法搬迁。
按照工程总的施工方案和进度要求，铁塔搬迁前，对铁塔进行保护，确保安全施工。
三、铁塔保护方案：本工程土石挖方位于建筑物边上，不允许爆破施工，以挖掘机和炮机施工。
铁塔位于挖方边坡上，基础为石质基础，故对铁塔基础边坡做放坡处理。
1、铁塔施工时必须派专人指挥，并对挖机司机和炮机司机施工前专项操作安全技术交底。
2、距钢塔外边缘15米进行土石方施工作业，如铁塔示意图。
3、铁塔基础岩层整体性较好，按1:0.3向下放坡。
4、炮机施工前，先用挖机将表土层揭掉，以免边坡形成后掉落。
5、施工达到设计标高后，派专人对铁塔进行观察，特别是爆破后、雨后塔基础有无异常变化并作好记录。
四、拟保护铁塔的监测1、监测点布置挖方施工影响范围内的铁塔应布设沉降测点，沉降观测点主要布设于铁塔基础四角。
用水准仪观测设在建筑物上的测点的高度变化情况。
对边坡：在测点部位将L型测钉打入或埋入待测结构内，测点头部磨成凸球型，测钉与待测结构结合要可靠，不允许松动，并用（红色）油漆标明点号保护标记，随时检查，保证测点在施工期间绝对不遭到破坏。
2、监测要求①土石方开挖前，须对周边环境作全面调查，掌握监测对象的初始情况。
②沉降标点应做好保护措施。
③深层位移观测项目在边坡开挖期间一般每天观测一次，开挖期间如变化速率较大时应增加观测频率。
每次观测数据要及时填入规定的记录表格、绘制成相关曲线，并要根据已有数据对其作出发展趋势分析，对边坡及铁塔是否安全作出评估，及时预警。
高压铁塔施工方案高压铁塔是供电系统中的重要组成部分，它是承载输电线路的关键设施，所以施工方案必须做到科学合理，且确保安全可靠。
以下是一份高压铁塔施工方案的详细介绍。
一、方案背景本项目是为了建设一条110千伏的输电线路，总长度为100公里，线路经过山区和平原地区，包括12座高压铁塔的建设。
为了确保线路的安全稳定运行，我们要选择和采用合适的施工方案。
二、方案内容1. 前期准备工作：我们将根据设计图纸和相关法规要求，确定高压铁塔的位置和规格，并进行地面标线。
同时，采购所需的材料和设备，并进行质量检测和验收。
2. 道路修建：为了方便材料和设备的运输，我们需要修建一条道路，并确保道路能够承载重型车辆的通行。
根据地形和土质条件，我们将在必要的地方进行土方开挖和填方。
3. 基础施工：根据设计要求，我们将在每个高压铁塔的位置上挖掘深度为2米的基础坑，并按照规格要求进行混凝土浇筑。
同时，我们也要根据土质情况选择合适的基础设施，例如挡土墙、排水系统等。
4. 铁塔安装：在基础坑完成后，我们将使用吊车将高压铁塔的主杆安装在基础上，并使用螺栓和焊接等方式进行固定。
然后将交叉臂和绝缘子安装在主杆上，并进行电气连接。
最后，我们将对铁塔进行各项检测和测试，确保其安装质量。
5. 输电线路安装：在铁塔建设完成后，我们将进行输电线路的安装。
首先是架设导线，我们将使用带有穿线滑车的钢丝绳将导线从一座铁塔拉到另一座铁塔。
接下来是导线的接头处理和绝缘子的安装。
最后，我们将对整个输电线路进行绝缘测试和耐压试验。
6. 安全措施：在施工过程中，我们将加强现场安全管理。
为了确保工人的安全，我们将要求他们配备必要的个人防护装备，并进行安全培训。
同时，我们也将设置标志和围栏，以确保工地与周围环境的安全。
三、安全风险及预防措施1. 施工人员可能面临高空坠落、电流触摸等安全风险。
我们将设置安全防护网、护栏和安全带等措施，严格执行安全操作规程，确保人员的安全。
一、方案背景随着我国经济的快速发展和城市化进程的加快，高压输电线路在电力供应中扮演着越来越重要的角色。
然而，高压铁塔作为输电线路的关键支撑结构，其安全稳定运行直接关系到电力系统的安全可靠。
为保障高压铁塔的安全，特制定本专项方案。
二、方案目标1. 提高高压铁塔的可靠性，确保电力系统安全稳定运行。
2. 加强对高压铁塔的维护保养，延长其使用寿命。
3. 保障高压铁塔周边环境的安全，减少对生态环境的影响。
三、方案内容1. 高压铁塔结构安全检查（1）定期对高压铁塔进行外观检查，发现问题及时处理。
（2）定期对铁塔基础进行沉降观测，确保基础稳定。
（3）对铁塔连接部件进行检查，确保连接牢固。
2. 高压铁塔防腐处理（1）采用热浸镀锌或喷涂防腐漆等方法对铁塔进行防腐处理。
（2）定期检查防腐层，发现问题及时修复。
3. 高压铁塔防雷保护（1）安装防雷装置，降低雷击风险。
（2）定期检查防雷装置，确保其有效性。
4. 高压铁塔周边环境治理（1）加强铁塔周边植树造林，改善生态环境。
（2）清理铁塔周边垃圾，确保环境整洁。
5. 高压铁塔应急救援（1）制定高压铁塔应急救援预案，提高应对突发事件的能力。
（2）定期组织应急演练，提高应急处置能力。
6. 高压铁塔信息化管理（1）建立高压铁塔信息管理系统，实现数据实时监测。
（2）利用信息化手段，提高维护保养效率。
四、方案实施1. 成立高压铁塔保护工作领导小组，负责方案的实施和监督。
2. 制定高压铁塔保护工作计划，明确责任分工。
3. 加强培训，提高工作人员的业务素质。
4. 加大投入，确保方案顺利实施。
五、方案评估1. 定期对高压铁塔保护工作进行评估，分析存在的问题，提出改进措施。
2. 对方案实施效果进行总结，为后续工作提供借鉴。
本方案旨在提高高压铁塔的安全性和可靠性，确保电力系统安全稳定运行。
各部门应高度重视，切实加强高压铁塔的保护工作，为我国电力事业的发展贡献力量。
高压电力钢管杆保护施工方案一、工程概况新溉东路位于江北溉澜溪片区，是连接五童路与江北滨江路（江溉路）的一条城市支干道。
道路西起新溉路鲁能巴蜀中学门口，起点桩号K0+000，在K0+345.177处下穿主干道海尔路，然后继续向东延伸接江溉路，全长1180.279m。
新溉东路以海尔路为界，海尔路以西段属于江北区范围，海尔路以东属于江北城范围。
本次施工实施为新溉东路江北区段，即海尔路以西段，起点K0+000与现状新溉路相接，终点K0+345.177位于海尔路下，道路全长345.177m。
道路标准路幅宽为32m，双向四车道。
新溉东路与海尔路交叉口（新溉东路K0+345.177）：结合周边实际地形、交通需求以及用地条件，新溉东路与海尔路两侧辅道A、辅道B 形成互通式简易立交。
由于江北区新溉东路K0+280处人行道边存在一现状220KV坪江东西线48#钢管杆，塔型为SGGYJ1-33，呼称高33m，全高68.80m，导线垂直排列。
该钢管杆基础为人工挖孔桩基础，现状基面高程为215.680，拟建新溉东路K0+280处人行道设计高程为211.219，新建道路开挖后钢管杆桩身将减少 4.461m。
根据重庆市电力设计院关于《江北区新溉东路高压电力保护工程鉴定报告》中鉴定结论：安全性鉴定A级和正常使用性鉴定A级结果，钢管杆桩基可靠性鉴定评定等级为A级，可靠性符合国家现行标准规范，不影响整体安全和整体承载能力，在目标使用年限内尚不明显影响正常使用功能。
由于该工程可不进行抗震鉴定，故抗震鉴定结论：符合国家现行标准规范。
二、施工组织机构我公司针对该高压钢管杆保护施工，由项目部来负责此工程的具体施工管理，各施工管理职能部门在项目经理部的直接指导下做到有计划的组织施工，主要人员均来自施工生产管理第一线的骨干力量，年富力强、精力充沛，而且个人素质高，专业技术水平强，用工选派组织能力强，技术水平高的作业队伍，确保工程质量、工期、安全等方面达到目标要求。

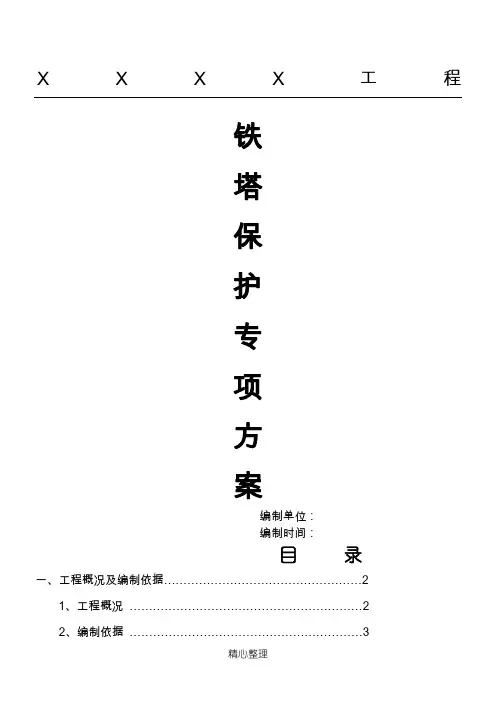

X X X X工程铁塔保护专项方案编制单位：编制时间：目录一、工程概况及编制依据 (2)1、工程概况 (2)2、编制依据 (3)二、施工技术措施 (3)1、施工准备工作 (3)2、土石方开挖 (4)3、锚杆喷射施工 (7)三、保证措施 (11)1、安全措施 (11)2、质量措施 (12)3、工期措施 (14)一、工程概况及编制依据1、工程概况（1）保护范围XXX工程铁塔保护范围为：F匝道K0+000—K0+070右侧长70m；延伸段K0+000—K0+040左侧长40m；F匝道K0+000—K0+010放坡坡率由1：0.75渐变到1：0.5，K0+010—K0+070放坡坡率为1：0.5，延伸段K0+000—K0+040放坡坡率为1：0.7。
最高开挖高差为15m，最低开挖高差为3m。
该段土石方挖方量约为30000立方米，边坡防护面积约为850平方米。
（2）地形地貌道路沿线地貌属构造剥蚀丘陵地貌，线路区原始地形为浅丘，地形坡角一般为10—20度，局部可达25度，最度点位于F匝道北西侧，高程约为312.80m；沿线沟谷地形较发育，主要分布于里程K2+000—K2+040段，发育方向与主线近垂直，沟底标高一般在250.0m左右，相对高差约62.80m。
该地段后经人工改造，挖高填低整平后，地形较平坦，坡角一般为3—8度，局部由于弃土堆填，形成边坡地形，坡角一般为15—25度，最大可达30度，区内最高点位于F匝道北西侧，高程约为312.80m，最低处于M区A路里程K1+080附近，高程约258.16m，相对高差约54.64m。
（3）不良地质现象通过场地工程地质测绘调查，场地未见有滑坡、崩塌、泥石流等不良地质现象，勘察区内不良地质现象。
（4）边坡防护设计方案对本段边坡采用分级放坡+锚杆喷射支护，施工单位在铁塔部位先开挖一段边坡，然后通知地勘、监理、设计、建设等单位到现场勘查地质情况后，并针对本锚杆提出相应处理措施。

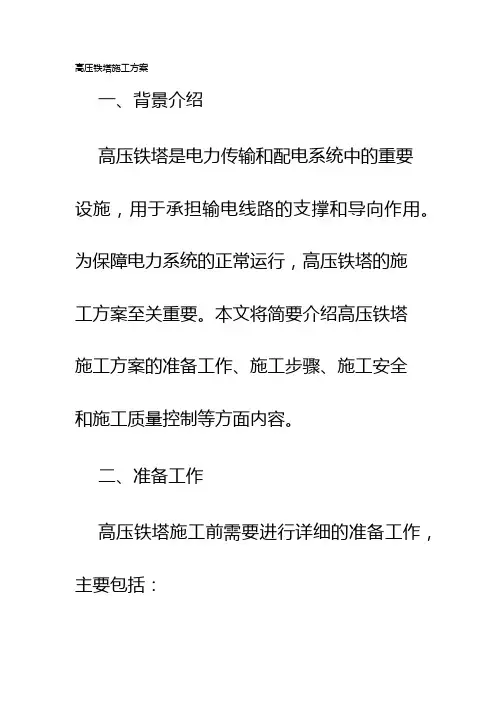

高压铁塔施工方案一、背景介绍高压铁塔是电力传输和配电系统中的重要设施，用于承担输电线路的支撑和导向作用。
为保障电力系统的正常运行，高压铁塔的施工方案至关重要。
本文将简要介绍高压铁塔施工方案的准备工作、施工步骤、施工安全和施工质量控制等方面内容。
二、准备工作高压铁塔施工前需要进行详细的准备工作，主要包括：1. 设计方案评审：对设计方案进行评审，确保设计方案符合相关标准和规范要求，并满足工程要求。
2. 野外实地勘察：对施工现场进行详细勘察，了解地形、地貌、地质条件等，为施工方案的制定提供依据。
3. 人员培训和技术交底：对施工人员进行必要的培训，确保施工人员熟悉施工方案和相关操作规程。
4. 采购材料和设备：根据施工方案需要，及时采购所需的材料和设备，确保施工进度。
5. 环境保护措施：制定合理的环境保护措施，减少对当地环境的影响。
三、施工步骤高压铁塔的施工步骤一般包括以下几个环节：1. 场地准备：清除施工现场上的障碍物，确保施工区域的平整和整洁。
2. 基础施工：根据设计要求，进行基础的开挖和施工，确保高压铁塔的稳固性和可靠性。
3. 铁塔安装：将预制好的铁塔段通过拼接方式安装到基础上，严格按照设计方案进行安装。
4. 导线安装：在安装完铁塔后，进行导线的张拉和固定，确保导线的合理布局和张力适当。
5. 绝缘子和附属设备安装：安装绝缘子和其他附属设备，确保电力系统的正常运行。
6. 检验和调试：对安装完的高压铁塔进行检查和调试，确保施工质量和整体安全。
7. 完工验收：经过检验合格后，进行高压铁塔的完工验收，确保符合施工要求。
四、施工安全高压铁塔的施工涉及到高空作业和大型机械设备操作，施工安全至关重要。
以下是施工安全需要注意的几个方面：1. 安全培训：对施工人员进行必要的安全培训，包括高空作业安全知识、机械设备操作规程等。
2. 安全防护设施：设置必要的安全防护设施，如安全网、防护栏杆等，以避免人员坠落和意外事故发生。

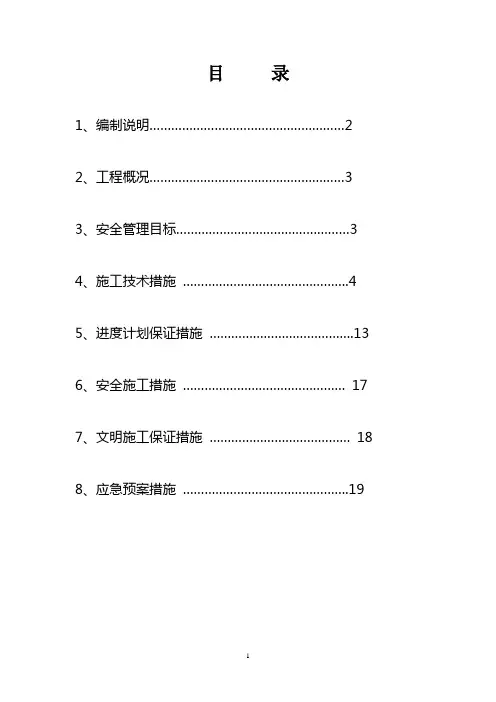

目录1、编制说明 (2)2、工程概况 (3)3、安全管理目标 (3)4、施工技术措施 (4)5、进度计划保证措施 (13)6、安全施工措施 (17)7、文明施工保证措施 (18)8、应急预案措施 (19)第一章、编制说明1.1、编制依据1.1.1建设单位与我公司签订的施工合同；1.1.2***县新城***2、3标段道路工程施工图；1.1.3国家现行相关标准、规范等法规；1.1.4现场踏勘调查所得周边环境、地质、水文情况及施工边界等有关资料；1.1.5《***县新城***2、3标段道路工程施工组织设计》1.1.6《***县新城***2、3标段道路工程爆破安全专项施工方案》1.1.7现有的管理水平，劳力、设备、技术能力和长期从事工程建设所积累的丰富施工经验。
1.2、国家现行相关标准、规范等法规1.2.2《爆破安全规程》（GB 6722—2014）；1.2.7《电力设施保护条例》；1.2.8《电力设施保护条例实施细则》。
2、工程概况2.1、地理位置与交通状况***县新城***位于***市***县***乡，本次施工的***县新城***2、3标段工程起于张家坝500KV变电站附近，由东北向西南行进（基本与***至***现状道路走向一致，部分区域还与该现状道路重合），止于与八台，全长4.2km。
拟建道路场地属于城区规划范围，周边部分区域已建成，部分区域待开发。
拟建道路场地有***至***现状道路及乡村公路相连，而且部分区域还与现状道路重合，交通条件较便利。
2.2、工程设计概况***县新城***2、3标段起点里程桩号为K2+000，终点里程桩号为K6+225.388，线路全长4225.388米。
由约1.15km长道路和1座桥梁（五福桥）组成。
拟建道路等级为城市主干路，设计车速为50km/h，标准路幅宽46m，其中车行道宽30m，两侧人行道宽5m，侧分带宽3m，双向8车道。
2.3、保护对象概况本工程K2+210-K2+450段施工区域临近张家坝变电站（与变电站最近距离约150m），区域内有500KV高压铁塔，铁塔与施工区域的最近距离约5m，部分地面高程低于拟建道路的设计高程；上空有连接左右两侧铁塔的500KV高压线，高压线与爆破区域的最近距离约25m;该区域需保护施工。
XXXXXX项目铁塔挡墙工程铁塔保护性施工方案编制人：审核人：编制单位：编制日期：一、工程概况本次设计范围为XXXXXXXXX电力铁塔场地边坡。
该边坡由于XXXXX开挖造成，因坡顶有电力铁塔，放坡开挖受限，因此该边坡加固的主要目的是保证坡顶电力铁塔的安全。
该边坡为岩质边坡、永久边坡，设计使用年限50年，安全等级一级，结构重要性系数为1.1。
抗震设防烈度6度。
二、编制依据1、施工合同及相关文件2、施工设计文件及图纸3、《中华人民共和国安全生产法》4、《建设工程安全生产管理条例》5、使用的规范和规定6、进场后对施工现场、地材地料的详细调查资料三、计划安排1、工期目标根据施工情况，边坡支护施工时间约为一个月，开工时间为建设单位与四川煤矿基本建设工程公司协商后同意开工的时间。
2、人员安排项目负责人一名、技术主管一名、专业工程师一名、试验员一名、材料员一名、水电负责人一名、专职安全员一名。
项目测量班控制测量桩位，专业工程师结合现场放样。
工程技术主管组织施工班长进行图纸学习，了解设计意图，并各工序现场交底。
四、施工准备1.1首先完成三通一平，以便设备和材料的及时供应。
1.2熟悉设计意图，对管理人员和班组进行技术交底和人员培训。
1.3测定桩位，平整场地，安装井架提升设备，并搭设雨蓬。
1.4备好各工序所需的机具器材和井下排水、通风、照明设施，并设置观测滑坡变形、移位的观测点。
1.5准备好处理施工故障的备用机具设备，如吊篮、钢绳、麻绳、钢钎、铁锤、爬梯等急救以及不同性能的其它工具、钻具等。
2、劳动力及机具配置2.1机械配备履带式推土机一台，履带式单斗挖掘机（90KW）一台、压路机（20T）1台，发电机一台、空压机3台、电动单级离心清水泵2台、电动单级离心污水泵6台、水钻8台等。
2.2人员配备2.2.1土石方作业队20人2.2.2钢筋作业队10人2.2.3砼作业队6人五、施工工艺与要求根据施工现场实际勘察情况及审查单位的意见，对该边坡采取逆作发施工、采用从上分层进行施工，施工步骤：按照逐层施工的原则进行施工，从上开挖1.6m左右，立即修正边坡及打孔，快速施工锚索及注浆工作，待第一排锚索锚固及砂浆强度达到后再进行下一排开挖工作，抗滑桩必须先施工奇数再施工偶数，支护形式为：西侧边坡上阶垂直坡比+锚索排桩，东侧采用锚索肋柱，西侧上阶与东侧边坡形成双向锚定的支护形式；西侧下阶采用锚索桩；西侧边坡与市政道路连接段采用重力式挡墙；东侧边坡肋柱锚索处治范围的两端采用重力式挡墙，与小区内部健身道路连接。
高压铁塔施工方案1. 引言高压铁塔是电力系统中的重要设施，用于支撑电力输电线路。
施工高压铁塔需要按照严格的工艺流程进行，以确保施工质量和安全性。
本文档将详细介绍高压铁塔的施工方案。
2. 施工准备在开始施工前，需要进行充分的准备工作，包括但不限于以下几个方面：2.1 设计方案评审施工前需要对设计方案进行评审，以确保方案的合理性和可行性。
评审内容包括铁塔类型、布置方式、基础设计等。
2.2 施工材料准备准备好所需的施工材料，包括钢材、螺栓、焊条等。
材料应按照规范进行采购，并进行质量检验。
2.3 施工设备准备准备好所需的施工设备，包括起重机械、吊篮、焊接设备等。
设备应经过检验和维护，确保正常运行。
2.4 人员培训和安全教育对参与施工的人员进行培训和安全教育，包括高空作业、电气安全等方面的知识和技能。
3. 施工步骤高压铁塔的施工包括基础施工、铁塔组立、电气安装等多个步骤。
以下是一个常见的施工步骤示例：3.1 基础施工3.1.1 基坑开挖：根据设计要求挖掘基坑，并进行土方整理。
3.1.2 钢筋加工：根据基础设计图纸对钢筋进行加工和预埋。
3.1.3 基础浇筑：在基坑中浇筑混凝土，注意控制浇筑质量和施工环境。
3.2 铁塔组立3.2.1 铁塔部件运输：将铁塔部件运输到施工现场，并进行检查和清理。
3.2.2 铁塔组装：按照设计要求，将铁塔部件进行组装，并进行必要的焊接和固定。
3.2.3 铁塔安装：将组装好的铁塔逐段安装在基础上，并进行水平调整和固定。
3.3 电气安装3.3.1 电缆敷设：按照设计要求，在铁塔上敷设电缆，并进行固定和接地。
3.3.2 设备安装：安装绝缘子、避雷器、断路器等电气设备，并进行调试和验收。
3.3.3 导线连接：连接电缆和设备之间的导线，并进行绝缘处理和固定。
4. 施工质量控制为确保施工质量，需要进行相应的控制措施，包括但不限于以下几个方面：4.1 工艺检查在施工过程中，对关键节点进行工艺检查，确保施工符合要求。
新溉立交工程J45~J46段DN500铸铁给水管和Φ200燃气管保护方案编制：审核：批准：重庆单轨公司新溉立交工程项目经理部二OO九年三月一、概况J45~J46段DN500铸铁给水管和Φ200燃气管横穿五人路高架桥3#台后路基，燃气管走向与DN500铸铁给水管平行，中间净距20cm。
给水管位于五人路高架桥里程桩号K0+341.23~K0+342.33。
根据现场实际测量，在K0+341.23处给水管管顶标高为310.13m，道路设计标高为310.523；在K0+342.33处给水管管顶标高为310.28m，道路设计标高为310.581。
燃气管管底标高基本与给水管管底标高相平。
（详见后附图）二、管网保护方案给水管顶净空受到道路设计标高控制，管顶至道路路面间距30cm~39cm。
考虑到道路橡胶沥青砼面层10cm，管顶至水稳层基层顶20cm~29cm。
为了确保给水管和燃气管的安全，以及道路成型之后行车舒适性，采用C30钢筋砼补强板对给水管和燃气管进行保护，并对管网两侧1.6m范围原土路基进行砂卵石换填补强，钢筋砼板板顶标高与道路水稳基层顶标高一致，砼板与管网之间用砂填充。
（详见后附图）三、管网保护施工方法1、开挖换填按照《五人路高架桥施工图设计》，里程桩号K0+341.23~K0+342.33范围路基为原土路基。
由于管网范围原土松散，原路基压实度比较底，且在管网附近无法采用压路机和挖机进行翻松碾压。
基于此，将管网两侧1.6m 范围原土路基全部人工挖除，采用砂卵石换填补强。
开挖挖深度控制在给水管底口标高，基槽开挖之后采用人工找平夯实。
人工开挖土石方及时人工装车机械外运全部外弃渣场。
基底处理之后采用砂卵石对称均匀回填，分层人工夯实，在管网1m范围压实度不小于80%，在管网两侧1.6m范围压实度不小于95%。
当回填至给水管管顶时，在管顶以上部分，管网1m范围用细砂回填，管网两侧1.6m范围用砂卵石回填至道路路面标高以下30m 处。
高压铁塔施工方案高压铁塔施工方案一、项目背景高压铁塔是电力输配系统中的重要组成部分，主要用于支撑输电线路的传导导线和绝缘子，保证电力的传送。
在施工过程中，需要严格按照规范进行安装和验收，确保高压铁塔的安全稳定性。
二、施工准备1. 施工前，对施工区域进行地形测量和环境评估，确定施工方案。
2. 调查地质和土壤情况，确保地基的承载能力，以及施工过程中地质灾害的风险。
3. 准备所需的人力、物力和机械设备，并进行检修和保养，确保施工的顺利进行。
三、施工流程1. 搭设施工临时设施，包括施工人员的生活区域、仓库和办公室。
2. 在施工区域进行场地平整，并进行标志和围挡，确保施工区域的安全。
3. 打桩或挖坑，根据设计要求确定铁塔的基础位置和深度。
4. 浇筑混凝土基础，确保基础的坚固稳定。
5. 安装支架和模板，开始铁塔的立柱安装。
6. 进行立柱的定位和竖直调整，确保铁塔的整体垂直度。
7. 安装横担和绝缘子串，并进行张紧调整和连接。
8. 安装导线，确保导线的位置准确和稳固。
9. 安装避雷器和接地设施，保障铁塔的安全运行。
10. 进行铁塔的防腐处理，确保其使用寿命和稳定性。
11. 进行铁塔的绝缘子耐压测试和整体验收，确保施工质量符合要求。
12. 拆除临时设施，进行场地的清理和整理。
四、施工安全措施1. 严格按照安全生产规定和操作规程进行施工，保证施工过程中的安全。
2. 设置施工区域警示标志和围挡，禁止无关人员进入。
3. 做好高处作业的安全防护，包括安全带、脚手架和防护网的设置。
4. 做好电气设备的接地和防触电措施，确保施工人员的电气安全。
5. 严格执行机械设备的操作规程，保证设备的正常运行和使用安全。
6. 进行岗前安全教育和培训，增加施工人员的安全意识和技能。
五、质量控制1. 严格按照设计要求和质量验收标准进行施工，确保施工质量优良。
2. 监测施工过程中的关键点，如基础的坚固性和平整度，竖直度和安装位置的准确性等。
3. 进行施工质量验收，包括防腐处理和绝缘子耐压测试等。
铁塔保护专项方案编制单位：编制人：审核：编制日期：目录一、工程概况 (1)（1）保护范围................................................................... 错误!未定义书签。
（2）地形地貌................................................................... 错误!未定义书签。
（3）不良地质现象........................................................... 错误!未定义书签。
（4）编制依据................................................................... 错误!未定义书签。
二、施工部署 (1)三、施工方法 (3)1、施工准备工作 (3)2、钢筋砼挡墙施工 (4)3、路基回填及路面施工 (5)三、安全保证措施 (7)1、建立安全监督体系 (7)2、主要技术保证措施 (8)四、现场文明施工措施 (8)五、安全防护措施 (9)1、施工现场安全防护 (9)2、材料堆放和仓贮安全防护 (10)六、交通组织措施 (10)一、工程概况 二、 施工部署1、成立组织机构项目经理部成立以项目经理为组长的施工领导小组，其机构组成、人员编制及责任分工如下图：2、施工进度计划按照施工总进度计划《时代阳光大道东延线（新兴加油站－长沙县交界处）道路工程总体施工进度计划》，此路段路基、路面、排水、管网、绿化等工程，施工的时间节点为2015年9月1日～2015年12月31日，具体施工进度计划见施工进度计划横道图。
技术负责人：XXX质检员 XX安全员 XX 施工员 XX材料员 XX项目经理：XX工程名称：时代阳光大道东延线道路工程K1+440-900段施工进度计划横道图2015年9月2015年10月2015年11月2015年12月序号分部项名称1 7 14 21 28 30 1 7 14 21 28 31 1 7 14 21 28 30 1 7 14 21 28 311 施工准备2 清表及清除废土3 路基施工4 挡土墙施工5 雨水管道6 污水管道7 路面施工8 绿化工程9 人行道铺装3、劳动力、机具配备劳动力配备（详见表4-1）表4-1工种人数任务管理人员 5 现场安全生产管理土方施工队20 负责路基的挖填工作路面施工队15 负责路面的施工工作挡土墙施工队20 负责挡土墙的施工工作测量员 2 对现场参数进行把控电工 2 负责现场电线安装及拆杂工 5 清理现场等杂务机具配备（详见表4-2）表4-2三、施工方法本部位主要工程为城市公路及附属结构施工，其中施工期间对高压铁塔的临时防护、路基、路面施工，以及在施工及完工后防止道路排水对高压铁塔基础的冲刷是本方案的主要工作内容。
一、编制依据1. 《中华人民共和国电力法》2. 《电力设施保护条例》3. 《电力设施保护工作规定》4. 国家能源局《电力设施保护技术规范》5. 相关地方性法规和规范性文件二、工程概况1. 工程名称：高压线铁塔保护工程2. 工程地点：[具体地点]3. 工程规模：[具体规模]4. 工程内容：铁塔加固、防腐、巡查维护等三、保护目标1. 确保高压线铁塔结构安全，延长使用寿命；2. 防止铁塔腐蚀，降低安全隐患；3. 加强铁塔巡查维护，确保电力设施安全稳定运行。
四、保护措施1. 铁塔加固（1）对铁塔进行结构检测，发现安全隐患及时加固；（2）对铁塔基础进行加固处理，确保基础稳定；（3）对铁塔主体结构进行加固，提高抗风、抗震能力。
2. 铁塔防腐（1）对铁塔进行防腐涂层施工，选用符合国家标准的防腐材料；（2）对铁塔进行定期检查，发现涂层损坏及时修复；（3）对铁塔进行定期除锈处理，确保防腐效果。
3. 巡查维护（1）建立健全铁塔巡查制度，定期对铁塔进行巡查；（2）对巡查中发现的问题及时进行处理，确保铁塔安全；（3）加强铁塔周边环境管理，防止人为破坏。
五、组织实施1. 成立高压线铁塔保护工作领导小组，负责工程的组织实施；2. 明确各部门职责，确保工程顺利推进；3. 加强与电力公司的沟通协调，确保工程顺利进行。
六、保障措施1. 保障资金投入：根据工程实际情况，确保工程所需资金及时到位；2. 保障物资供应：确保工程所需物资及时采购、配送；3. 保障人员配备：选拔具备相关专业技能的施工人员，确保工程质量；4. 保障施工安全：严格遵守国家有关安全生产法律法规，确保施工安全。
七、验收与评价1. 工程完工后，组织相关部门进行验收；2. 验收合格后，对铁塔保护效果进行评价；3. 对铁塔保护效果进行跟踪，确保长期稳定运行。
八、结语高压线铁塔保护工程是保障电力设施安全稳定运行的重要举措。
本方案从多个方面对铁塔进行保护，旨在确保铁塔安全、稳定运行，为我国电力事业发展贡献力量。
1、工程概况 (2)2、编制依据................................... ..33、安全管理目标 (3)4、施工技术措施.................................. .45、进度计划保证措施.............................. .136、安全施工措施 (17)7、文明施工保证措施 (18)8、应急预案措施.................................. .191、工程概况1.1、保护范围重庆高新园N区2#路道路及配套工程、天宫殿N区立交立交（D、F）工程高压铁塔保护范围为：K0+060-K0+180 左侧，总长度120 米。
高压铁塔保护共计2座，即1#高压铁塔，编号为220KV坪人南人北58#，处在K0+091.65左侧边坡上；2#高压铁塔，编号为110KV 人万东西线004#，处在K0+156.95处左侧边坡上。
K0+060-K0+080 边坡坡比由1:0.75 渐变为1:0.2，K0+080-K0+160 边坡坡比为1:0.2，K0+160-K0+180 边坡坡比由1:0.2 渐变为1:0.75。
1.2地形地貌道路沿线地貌属剥蚀丘陵地貌，地势总体上呈北西高南东稍低态势，场地位于一不规则形状的小山包上，山包中部为斜坡地带，地形较陡，地形坡度一般为14-30度，局部陡坎坡度角可达50度以上。
地面高程在313.00-270.00m 之间，相对高差为43.00m，地形起伏相对较小。
1.3地质构造根据区域地质调查报告：在地质构造上位于龙王洞背斜北西翼，岩层呈单斜产出，地层由第四系人工填土、残破积层及侏罗系中统砂溪庙组泥岩和砂岩组成。
无地表水水体，场地处于斜坡地形，有利于地表水和地下水的排泄。
1.4不良地质现象通过场地工程地质测绘调查，场地未见有滑坡、崩塌、泥石流等不良地质现象。
1.5边坡防护设计方案对本段边坡采用分级放坡+锚杆喷射+板肋式挡墙支护。
K0+060-K0+180左侧边坡采用板肋式锚杆挡墙支护，采用C30砼现浇。
K0+060-K0+080 边坡坡比由1:0.75 渐变为1:0.2 ; K080-K0+160 边坡坡比为1:0.2 ;K0+160-K0+180 边坡坡比由1:0.2渐变为1:0.75。
肋柱尺寸为0.4*0.4m，水平间距为2m,肋柱崁入人行道地面下0.5m，肋柱主筋锚入地梁不少于35d，顶梁截面尺寸为0.6*0.4m，锚杆采用2①32的HRB400钢筋，锚孔直径为150mm，锚杆竖向间距为2.5m，水平间距为2.0m，长度为锚入破裂角内稳定中风化岩层不小于5m。
2、编制依据2.1高新园N区道路工程2#路道路工程高压铁塔保护施工图(变更)2.2总施工组织设计2.3 土石方开挖专项方案2.4锚杆喷射施工方案2.5建筑边坡工程技术规范(GB50330-2002 )2.6电力设施保护条例2.7电力设施保护条例实施细则3、安全管理目标认真贯彻“安全第一、预防为主、综合治理”的方针，严格执行国家的有关施工安全的规范、规程和施工安全的有关规定，把安全工作放在首位，采取严厉的防范措施，预防为主。
安全目标是：3.1杜绝死亡事故、重伤事故。
3.2杜绝建筑安全生产事故、机械设备事故。
3.3三级安全教育率100 %，特殊工种持证上岗率100%。
3.4安全防护用具、机械设备、事故机具及配件进场验收及能力鉴定率100%。
3.5作业人员安全帽、安全带佩戴率100%。
3.6危险部位安全警示标志设置率100%。
3.7特种设备安装、配电箱（漏电保护器）安装及施工机具安装验收合格率100%。
3.8克服习惯性违章。
4、施工技术措施4.1总体施工准备为合理利用施工资源，加快施工进度，力求在质量、进度、成本和效益以及整体形象方面创造良好效果。
在施工技术准备的同时，进行材料准备、测量放线等工作。
4.2材料、设备及人员准备本工程主要材料为：水泥、砂石料、钢筋和砼。
主要材料根据公司材设管理部门《合格供方名录》提供的合格及优秀供应商，选择质量信誉生产能力都比较强的距离工地近的厂商供应。
周转材料钢管、扣件就近联系租赁。
机械设备及作业人员由项目部协调组织一个喷浆班组和机械加工班组施工。
技术准备本工程开工前，组织全体技术人员，包括测量、质检、试验、材料相关人员。
熟悉施工图纸，了解施工内容。
由技术负责人主持开展技术工作，对各部门人员进行分工。
4.3.1施工测量放样用全站仪对本工程设计的开挖坡面进行定位放线，放出边坡平台位置，根据设计要求和岩层情况，定出钻孔孔位，做出标记。
放样资料坚持“一人计算，一人校核”的原则，放样后进行复测校核细部标高，几何尺寸，以及平面位置准确无误，并对操作人员进行详细交底后，报请监理工程师检验，认可后再进行下一道工序作业。
4.3.2资料准备正式施工前必备的资料主要有：地质勘察资料，施工图设计，施工组织设计，图纸会审纪要，平面布置图及锚杆分区、编号等，在施工前搜集类似工程场地的设计、施工经验数据等。
4.4、土石方开挖4.4.1测量放线由测量工程师对现场边坡、高压铁塔基础进行实测，开挖边线定位放样等大量工作。
实测1#高压铁塔距离开挖边线13.5米，2#高压铁塔距离开挖边线11米，均满足大于10米的安全距离。
4.4.2沉降观测施工期间，设置专职测量人员对边坡进行沉降及位移观测，铁塔基础上各设四个观测点，每天测量一次，并做详细记录，每周向监理工程师上报一次；待锚杆注浆强度满足设计要求后在延长观测时间，一个月观测一次，直到工程顺利完工，观测结果每月上报监理部门，如发现观测桩有位移、下沉等迹象（如裂缝、滑动等）时，应暂停施工，必须要把所有人员及机械撤至安全地，并同时上报相关部门到现场处理。
443边沟设置为不破坏咼压铁塔原生土体，在距离咼压铁塔挖方边坡开挖线外5米处，采用人工开挖一条土质边沟，断面尺寸40*40cm，边沟底部和侧面采用1:1水泥砂浆抹面，厚2cm，将坡顶雨水引入坡底边沟，防止雨水渗透进入高压铁塔底部，影响基础稳定性。
4.4.4开挖顺序土石方施工弃土应及时运走，严禁在坡顶加载。
不宜在雨季施工，应遵循先整治后开挖的施工顺序，疏通坡顶排水工程，防止地面水渗入土体，必须遵循由上至下的开挖顺序，严禁先切除坡脚。
4.4.5 土石方开挖土石方全部采用机械开挖、炮机凿打、人工辅助修坡，为了保证铁塔基础稳定性，避免裸露岩石长时间暴晒、雨水冲刷等产生风化，造成安全事故，土石方施工时开挖一段，及时锚喷防护一段，并备用防水布遮盖坡面，防止降雨冲刷坡面造成破体塌方，危机高压铁塔的安全。
由于该段土石方开挖边坡最咼为19米，为保证铁塔安全，将其分为两阶段开挖：第一阶段开挖至一级平台以下11米，3日内立即进行边坡防护施工，如因其它原因不能及时进行边坡防护的，2日内采用防水布进行全部遮盖，待第一阶段边坡防护施工完毕后，再进行第二阶段的土石方开挖至路基（3日内立即进行边坡防护施工，如因其它原因不能及时进行边坡防护的，2日内采用防水布进行全部遮盖）。
详下1娥塔中民化践\该铁塔段土石方开挖施工过程中，排专人监测边坡情况，如遇边坡地质岩层突变，应立即停止施工,第一时间通知地勘、设计、监理、建设、电力等单位到现场实地勘察，共同提出处理方案后方可继续施4.5、锚杆施工4.5.1支架搭设锚杆支架采用巾48钢管进行搭设，为双排钢管脚手架。
钢管竖向横杆间距1.5米，站杆间距2米，支架搭设向锚杆坡面进行倾斜，外层支架搭设剪刀架。
在锚孔位置满层铺设3*0.3*0.05m的木跳板，作为操作人员的工作平台，平台四周设置护栏横杆，外排钢管用绿色安全密网进行全部圭寸闭，并在外排钢管进行斜向支撑加固。
钢管支架搭设详见下图：和* 打* 和心锚杆挡墙支架示意图4.5.2钻孔在土石开挖完成后3日内，立即组织进行锚杆施工，由于边坡开挖段有两处铁塔，为了保证铁塔基础稳定性，必须在短时间内进行锚杆支护，对工期要求必须加强。
钻孔前，对岩面按设计边坡进行刷坡整修，并清除岩面松石，再按设计图用全站仪和钢尺布置孔位，并用红油漆进行标识。
锚孔的位置用钢管脚手架搭设钻孔平台，搭设的平台必须有足够的刚度和稳定性，确保钻机和操作人员的安全。
钻机平台搭设好后，将钻机放于锚孔处，校正主轴倾角，从而保证锚杆倾斜度。
然后移动钻机，使主轴中心对准孔位，固定钻机，防止钻机在钻进过程中钻机移动。
锚孔水平方向孔距误差不应大于20mm，垂直方向孔距误差不应大于20mm。
钻进：开孔时，采取开孔钻具低速钻进，不致钻头发生晃动，待施工正常后，改用长钻具中速钻进，直至达到设计孔深。
锚杆孔深不应小于设计长度；宜超过设计长度0.5m ;在钻进中遇岩石层破碎，孔壁垮塌时，应立即提钻，改用大一级钻具进行扩孔后，下套管，以保证工程顺利进行。
套管在水泥砂浆灌注后，应及时拔除。
清孔：当钻机达到设计深度后，取出钻具，并用高压风将孔穴内的残留废渣和水清除干净，增强锚杆的锚固力。
锚孔宜一次性钻至设计长度，成孔后及时放置锚杆、灌浆，间隔时间不得大于6天。
成孔检查：成孔后，孔径、孔深和孔的倾角必须满足设计和规范要求，并经监理签认后方能进行下道工序施工。
4.5.3锚杆的安放当孔深达到设计锚固深度，并经监理工程师签字认可后，再进行锚杆的安放。
锚杆的规格、长度均应满足设计要求。
锚杆安放前，钢筋应除油污、去锈，严格按设计尺寸下料，每根钢筋长度误差不应大于50mm，并在运输过程中防止污染，以利于与水泥砂浆粘接。
在锚杆上每隔2米焊接定位钢筋，交错设置，以确保锚杆在孔内位置居中，不扰动孔壁和有足够厚度的水泥砂浆保护层。
4.5.4灌浆注浆孔采用①76mm的注浆钢管（壁厚3mm ）,注浆管沿边坡坡顶布置，横向间距1m,竖向间距1.5m ,注浆压力为1-2MPa。
注浆管深度打至岩层，注浆管梅花型布置，孔眼直径① 10mm，间距20 —30cm。
灌浆材料为M30砂浆全部封闭，采用普通硅酸盐水泥，其强度不低于42.5MPa。
不得使用高铝水泥，不得使用污水，注浆压力0.5MPa。
在施工过程中，严格按照配合比进行配制。
灌浆方法：因水泥为早强型水泥，所以灌浆时，应根据孔的体积计算出灌浆量，拌合一次，一孔用完。
整个灌浆过程中应尽量缩短时间，必须在4分钟内结束。
压浆时将采用高压泵，由孔底开始往外灌注，直至灌注到孔口，并留出稳定浆体，中途不得中断。
灌浆完毕后，不得敲击、碰撞锚杆、不得悬挂重物。
锚杆质量的检查：锚杆成孔，灌浆完毕，待锚杆砂浆达到养护期后，应对其抽样进行抗拔试验并保证其抗拔强度不低于设计值。
4.5.5锚杆抗拔试验根据设计及《建筑边坡工程技术规范》(GB50330-2002 )要求对锚杆进行抗拔试验。
随机抽检做锚杆验收试验，以检验施工质量是否达到设计要求。
