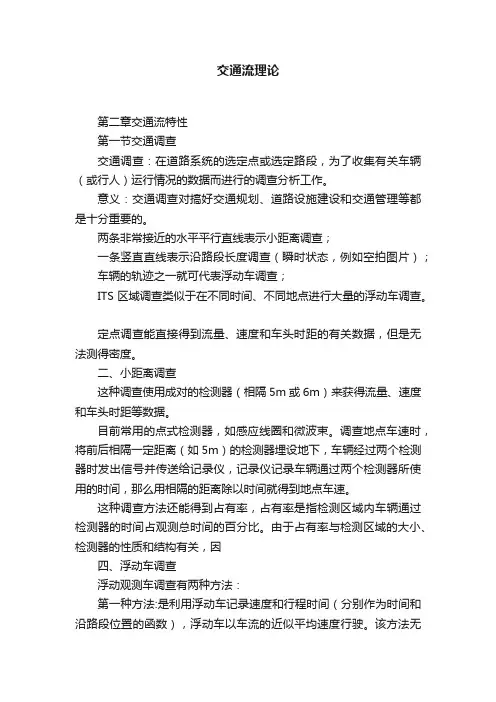

第二章 交通流特性第一节 交通调查交通调查：在道路系统的选定点或选定路段，为了收集有关车辆（或行人）运行情况的数据而进行的调查分析工作。

意义：交通调查对搞好交通规划、道路设施建设和交通管理等都是十分重要的。

调查方法：（1）定点调查；（2）小距离调查（距离小于10m ）；（3）沿路段长度调查（路段长度至少为500m ）； （4）浮动观测车调查； （5）ITS 区域调查。

图2—1中，纵坐标表示车辆在行驶方向上距离始发点（任意选定）的长度，横坐标表示时间。

图中的斜线代表车辆的运行轨迹，斜率为车速，直线相交表示超车。

穿过车辆运行轨迹的水平直线代表定点调查； 两条非常接近的水平平行直线表示小距离调查；一条竖直直线表示沿路段长度调查（瞬时状态，例如空拍图片）； 车辆的轨迹之一就可代表浮动车调查；ITS 区域调查类似于在不同时间、不同地点进行大量的浮动车调查。

图2—1 几种调查方法的时间—距离图示时间（s ）距离（m ）高速公路车道一、定点调查定点调查包括人工调查和机械调查两种。

人工调查方法即选定一观测点，用秒表记录经过该点的车辆数。

机械调查方法常用的有自动计数器调查、雷达调查、摄像机调查等。

自动计数器调查法使用的仪器有电感式、环形线圈式、超声波式等检测仪器，它几乎适用于各种交通条件，特别是需要长期连续性调查的路段。

雷达调查法适用于车速高、交通量密度不大的情况。

摄像机调查法一般将摄像机安装在观测点附近的高空处，将镜头对准观测点，每隔一定的时间，如15s、30s、45s或60s，自动拍照一次，根据自动拍摄的照片上车辆位置的变化，清点出不同流向的交通量。

这种方法可以获得较完全的交通资料，如流量、流向、自行车流及行人流和行驶速度、车头时距及延误等。

除这些方法以外，还有航空摄影调查法、光电管调查法等。

定点调查能直接得到流量、速度和车头时距的有关数据，但是无法测得密度。

二、小距离调查这种调查使用成对的检测器（相隔5m或6m）来获得流量、速度和车头时距等数据。

城市道路交通调查与分析

城市道路交通调查与分析
瞬时地点车速行驶车速区间车速临界车速15位车速最低限制速度中位地点车速50位车速85位车速最高限制速度2交通流速度v车速2交通流速度v车速设计车速计算行车速度设计车速是指具有平均驾驶水平的驾驶员在道路交通与气候条件良好的情况下仅受道路条件限制所能保持的最大安全车速是道路线形几何设计的标准
第2章 城市道路交通调查与分析
一、交通流特性
2、三个交通流参数
交通量Q：某一特定时段内，通过道路某一地 点、某一断面或某一条车道的交通体的数量。 交通流速度V（车速） 交通密度K:某一瞬间，单位长度内某一车道、 某一方向或全部车道上的车辆数。
一、交通流特性
2、三个交通流参数
（1）交通量Q：某一特定时段内，通过道路某一 地点、某一断面或某一条车道的交通体的数量。
二、交通流统计分布 2、连续型分布——负指数分布
车头时距服从负指数分布的 车流特性见图，曲线是单调下降 的，说明车头时距愈短，出现的 概率愈大。
二、交通流统计分布 2、连续型分布
当负指数分布用于单车道交通流的车头时距分布时，理 论上会得出大量的0-1s的车头时距，但在实际中这种情 况不可能出现。因为车辆的车头至车头的间距至少为一 个车长加上前车尾部至后车头部的一定间隔。
二、交通流统计分布
交通流的统计分布特性是交通流特性预报的有效手段， 可使交通技术人员用少量的资料得出确切的预测结果。
交通的到达具有随机性，描述这种随机性的统计规律有 两种方法，即概率论中的离散型分布和连续性分布。
离散型分布又称计数分布，考查在一段固定长度的时间 内到达某场所的交通数量的波动性；连续型分布研究上述 事件发生的间隔时间的统计特性，如车头时距、车速和可 穿越空挡等的概率分布。
根据交通类型，可分为机动车交通量和非机动车交通量。

交通理论 第二章 交通流特性

交通理论 第二章 交通流特性
（4）运行速度（Operating Speed ）: 运行速度是指在不超过路段设计车速 的情况下，车辆在给定交通流中能够达到的最大安全车速 。
（5）时间平均速度(Time mean speed －TMS) 和区间平均速度(Space mean speed －SMS)
●时间平均车速是指在特定的时间区间内，通过道路某一地点的所有车辆地 点速度的算术平均值。
量 ●高峰小时系数：高峰小时交通量与高峰小时流率之比
第二节 交通流参数
（3）交通量空间分布特性 ●城乡分布：城市交通量大于乡村交通量 ●路段分布：不同线路或同一线路的不同路段交通量不同 ●方向分布：道路的某一季节或某一时刻，某方向的交通量会比另一方向大，
（早晚上下班方向），但长时间的统计，双向交通量比较接近。 ●车道分布：同一路段同一方向上，不同车道流量不同，通常靠近路中线的
△t ：拍摄照片的时间间隔；
si：△t的时间间隔内，第i车辆行驶的距离
第二节 交通流参数
（4）时间平均速度和空间平均速度的关系
●用区段平均速度计算时间平均速度的关系由沃德洛尔确定：
其中?
2 s
ut
?
us
?
?
2 s
us
是空间平均速度的方差。
●在交通工程实践中，常常要把时间平均速度转化成空间平均速度，公式为：
? ut
?
1 N
N
ui
i?1
第二节 交通流参数
（3）区间平均速度（宏观）
定点 调查
①其中的一个定义：路段的长度与通过该路段所有车辆的平均行驶时间之比
●其计算公式为：
? us ?
D 1N
N
ti
i?1
ti
?

2__交通流统计分布

2__交通流统计分布
2统计量x2的意义及表达式
3对检验数据的要求
p（x）＝
式中：x为时间段t内通过的车辆数；
m为时间段t内通过车辆数的平均值，即
m＝
Q为交通量(辆/小时)，t为计数时段的时间(秒)，e为自然对数的底。
例题详见p1，每次试验只有两种可能的结果。这就是一个二项式分布的过程。通常用p表示试验成功的概率，二项式分布给出在n次试验中成功x次的概率为p（x）.
则有：
p（x）＝Cxn·px·qn-x
式中，n――试验次数，x――成功次数，p――给定试验中成功的概率，q――失败的概率，q=1－p；
二项式分布可以用来预测违反交通规则的车辆数，在交叉口可能的转弯车辆数以及在路段上超速行驶的车辆数。例题详见p16～17
2.2.2连续型分布
连续型分布是用来描述观测数值的连续随机过程，可假定任何数值的变量。由于在指定的范围内变量可取任何数值，因而连续变量可取某一特定数值的概率为零。几种较常用的连续型分布有负指数分布、移位的负指数分布以及厄朗分布。
p（h∠t）＝1－p（h≥t）＝1－e-m
负指数分布是研究交通流时常用的一种分布，当车流密度较低，车辆行驶较为自由时，车头时距呈负指数分布。国外研究指出，在每个车道每小时的不间断车流量小于或等于500辆小客车时，负指数分布是符合实际的车头时距情况的。
②移位的负指数分布
负指数分布对于较小的事件间隔可得到较大的概率，这在理论上是对的。例如根据p18公式(2—21)可大量得到0～1秒的车头时距，但实际上它们不可能出现，因为前后两车车头之间一般应有不小于1秒的车头时距。为了改正此不合理，可考虑一个最小间隔长度“C”，从分布曲线图上将负指数分布曲线从原点O沿x轴向右移动C值(一般在1．0～1．5秒之间)，此移位的负指数分布曲线则能更好地符合实际交通流状态。

03.第二、三讲+交通流特性

03.第二、三讲+交通流特性

汽车诞生前的运输
没有车 轮的交 通时代
骆驼编 队运输
汽车诞生前的运输
印度大 象搬运
没有车 轮的交 通时代
爱斯基摩犬 拉雪橇运输
车辆运输和汽车的诞生
马车旅 客搬运
车辆运 输的交 通时代 和汽车 的诞生
德国卡 尔.本茨
一、交通流理论的发展过程
创始阶段
从交通工程（汽车）诞生——第二次世界大战结束
汽车工业发展
交通流理论也是汽车制造、交 通规划与管理、道路设计与建 设、交通环境保护、交通事故 预防等学科的理论基础。
2-2交通流理论的发展


按照时间顺序：可以分为三个阶段（1）萌芽 阶段1930s、（2）发展阶段1950s、（3）形成 阶段1960s； 史称如下三个阶段



创始阶段：从汽车（交通工程）诞生——第二次世 界大战结束 快速发展阶段：第二次世界大战结束——20世纪50 年代末 稳定发展阶段：20世纪50年代末——

按照研究对象可以分为：


（1）单车运动特性； （2）道路多车运动特性（单一路段或单一交叉口 等交通设施）、 （3）路网多车运动特性（一条道路、局部道路网 络）。
（1）传统交通流理论（传统方法）； （2）现代交通流理论（现代方法）。

按照研究手段和方法可以分为：

2-3交通流理论研究的内容
2-5 交通流理论的发展趋势




理论发展——客观需求和支持其发展的客观 环境。 交通流理论——交通运输工程的需求、科学 技术的发展水平。 交通流研究领域：宏观领域（路段交通流； 路网交通流；多模式路网客、货流）。 交通流研究方法：计算机模拟手段与技术； 其他学科现代先进理论与方法。

《交通系统分析》交通参数 ppt课件

《交通系统分析》交通参数 ppt课件
《交通系统分析》交通参数
1. 泊松（Poisson）分布
P(k) (t)k et ,
k!
k 0,1, 2,
式中:P(k)——在计数间隔t内到达k辆车或人的概率;
λ——单位时间内的平均到达率(辆/s或人/s)；
t——每个计数间隔持续的时间(s)或距离(m)；
e——自然对数的底，取值为2.71828;
《交通系统分析》交通参数
负二项分布估计波动流合理性分析：观测数据说明合适
车辆数
观测频率
理论拟合频率
泊松分布
负二项分布
0
139
129.6
140.4
1
128
132.4
122.0
2
55
67.7
62.2
3
25
23.1
24.2
4
10
5.9
8.0
5
3
1.2
2.3
>5
0
0.1
0.9
合计
360
360.0
360.0
《交通系统分析》交通参数
3. 负二项（Negative Binomial）分布
P(k)
C 1 k 1
p
(1
p)k
,
k 0,1,2,
p、β为负二项布参数。0＜p＜1，β为正整数。
适用条件：交通流波动性大或以一定的计 算间隔观测到达的车辆数(人数)其间隔长 度一直延续到高峰期间与非高峰期间两个 时段时，所得数据可能具有较大的方差。
解： 可以将400m理解为计算车辆数的空间间隔， 则车辆在空间上的分布服从
泊松分布
t 400m， 60/4000辆/m，m t 6辆，此分布服从m 6的泊松分布

第3章交通流特性

第3章交通流特性

四、交通量-速度-交通密度的关系
通常在交通流中各车辆的速度并不相同。将车 辆按速度分组，对于每组速度的车辆有：
qi kivi
则总的交通量为：
m
m
q kivi k (ki/k)vi kavs
i1
i1
式中：m——速度分组数
—v a—s 平均车速，即各组车速乘以该组车辆的 密度占总密度的比例（权数）。
Time mean speed is defined as the average speed of all the vehicles passing a point on a highway over some specified time period.
Space mean speed(空间平均速度)
对于道路交通，可用线性函数表示为：
va
vf
(1
k kj
)
21
四、交通量-速度-交通密度的关系
2. 交通量-交通密度关系图
qkavk(vk)
The peak of the density flow curve occurs at the theoretical maximum flow (i.e., capacity) of the facility.
k=n/L
Space headway(车头间距s ) is defined as the distance between corresponding points of two successive vehicles at any given time.
sa

s
n

L n
k1/s
16
三、交通密度
Density is an important measure of the quality of traffic flow.

交通流特性(精)

交通流特性(精)
交通量是实测值或预测值，流率是转换后的等效值。
二、交通量的有关概念
1、日交通量 （1）年平均日交通量（AADT） （2）月平均日交通量（MADT） （3）周平均日交通量（WADT） 2、小时交通量 （1）高峰小时交通量 一天内连续60min的最大小时交通量。有整时段和非整时段之分。 （2）第30位（高峰）小时交通量
15%位车速：指所有车辆中，只有15%的车辆在该速度一下行驶。
一般用作最低车速限制标准。
速度观测值的标准差σ（均方差）：
（vi -v）2
n
反映车速分布的离散情况，σ值越大，车速越离散，表明车辆
行驶有很大的自由度。
三、时间平均速度与区间平均速度
1、时间平均速度 Vt
指某一时间段内，通过道路某一断面的所有车辆的地点速度的算
三、交通量在时间上的变化（分布）
1、季节、月份变化 反映交通量在一年内的变化
常用月变系数（又称为月不均匀系数）M表示
2、日变化 反映交通量在一周内的变化
常用周变系数D表示
D=
AADT 某周日的年均日交通量
3、小时变化 反映交通量在一日内的变化，有早、晚高峰 反映交通量在一天内集中程度的参数是高峰小时流量比 ：
3、交通量与密度的关系
由Q=K·V和
K
K2
V=Vf
(1Kj
)
Q=
Vf (K-
Kj
)
说明Q～K呈二次函数（抛物线）关系，其图形为：
对上式进行求导，并令 dQ =0 ，则有：
dK
dQ dK
=
Vf
(1-
2K Kj
)=0
Km
=
Kj 2
K j 2
∴
Qm
=Vf

（整理）交通流特性

（整理）交通流特性

（整理）交通流特性第三章交通流的基本特性第一节概述道路上的行人或运行的车辆构成行人流或车流，人流和车流统称为交通流。

一般交通工程学研究中，有特指时的交通流是针对机动车交通流而言的。

交通流的定性和定量特征，称为交通流特性。

观测和研究发现，由于在交通过程中人、车、路、环境的相互联系和影响作用，道路交通流具有以下三个基本特性。

1．两重性对道路上运行车辆的控制既取决于驾驶员，又取决于道路及交通控制系统。

一方面，驾驶员为避免与其他车辆发生冲突，必然受到道路条件及交通控制系统的制约；另一方面，驾驶员又可以在一定的时空条件下，依据自己的意志自由地改变车速和与其他车辆的相对位置。

2．局限性由于机动车和道路的物理尺寸所限，车辆运行中相互之间可能会相互妨碍。

仅由于道路通行能力的限制和车辆间的相互制约，就有可能引起交通拥挤；另外，车速也是有限的，并因车辆和时空条件而异。

3．时空性由于车速是随机变化的，机动车在时间上和空间上的状态都是不相同的，因此，交通流既是现有时间变化规律，又有其空间变化规律。

道路交通流的以上三个特性进一步说明：道路交通是一个复杂的动态系统。

由这三个特性出发，将道路上的交通流用交通量、速度、密度三个基本参数加以描述。

观测、整理和研究这些参数的变化规律以及它们之问的相互关系，可以为分析道路上的运营状况、交通规则、路网布设、线形设计、运输调度与组织、运力投放与调控以及为现有道路交通综合治理提供起决定作用的论证数据。

第二节交通量的基本特性交通量是指单位时间内，通过道路某一地点或某一断面的实际交通参与者(含车辆、行人、自行车等)的数量，又称交通流量或称流量。

如果不加说明时，通常是指单位时间内通过道路某一地点或某一断面往来两个方向的车辆数，亦称为车流量。

在交通量观测和统计分析及实际应用中，常见的交通量有以下几种：1．平均交通量交通量不是一个静止的量，它是随时间变化的，在表达方式上通常取某一时段内的平均值作为该时段的代表交通量。

第2章_交通流特性

第2章_交通流特性

（一）占有率（occupancy）
即车辆的时间密集度：在一定的观测时间T内，车辆通过 检测器时所占用的时间与观测总时间的比值。
第i 辆车在检测器上花费的时间：
ti
li d ui
占有率（occupancy）
即车辆的时间密集度：在一定的观测时间T 内，车辆通过检测器时所占用的时间与观测 总时间的比值。
线圈安装位置
Q—O关系曲线
因城市中各交叉口的几何尺寸不尽相同，其Q-O 曲线也不相同，因此，需对每个交叉口分别建 立Q-O模型。建模和控制过程如下：
测出若干组15min的车流量Q和占有率O数据， 采用曲线拟合的方法建立Q-O模型。
过去15min的车流量Q和占有率O己测出，分5~7 段确定相应的最佳方案。
2、公路交通量调查 每类道路上设10个控制性观测站； 所有公路路段都设普查性观测站
3、城市道路交通量观测 控制性观测——对通常调查的交通量数据进行
必要的控制； 普查性观测——用于估算整个道路网的日平均
交通量。
八、交叉口流量流向调查 1、交叉口流量流向观测
原理和方法同路段交通量观测； 通常在高峰时段观测； 车型分类、车道分别记、人流、车流 观测数据的校验。
2、不论何种调查目的或使用何种调查分析方法， 都应本着实事求是的原则，切忌主观臆断，甚至 弄虚作假。
3、调查人员的素质要求：技术水平、分析能力、 工作态度。要有广泛的协作和良好的组织。
四、交通量调查的种类
1.区域交通量调查 ——以掌握某一区域的交通量的大小 及变化为目的，在区域内各不同路段及不同交叉口处进行 的交通调查。
则平均密度：
kN 11 iN 1si
N N si
i1
或 ，k11N 1

交通流理论

交通流理论

交通流理论第二章交通流特性第一节交通调查交通调查：在道路系统的选定点或选定路段，为了收集有关车辆（或行人）运行情况的数据而进行的调查分析工作。

意义：交通调查对搞好交通规划、道路设施建设和交通管理等都是十分重要的。

两条非常接近的水平平行直线表示小距离调查；一条竖直直线表示沿路段长度调查（瞬时状态，例如空拍图片）；车辆的轨迹之一就可代表浮动车调查；ITS区域调查类似于在不同时间、不同地点进行大量的浮动车调查。

定点调查能直接得到流量、速度和车头时距的有关数据，但是无法测得密度。

二、小距离调查这种调查使用成对的检测器（相隔5m或6m）来获得流量、速度和车头时距等数据。

目前常用的点式检测器，如感应线圈和微波束。

调查地点车速时，将前后相隔一定距离（如5m）的检测器埋设地下，车辆经过两个检测器时发出信号并传送给记录仪，记录仪记录车辆通过两个检测器所使用的时间，那么用相隔的距离除以时间就得到地点车速。

这种调查方法还能得到占有率，占有率是指检测区域内车辆通过检测器的时间占观测总时间的百分比。

由于占有率与检测区域的大小、检测器的性质和结构有关，因四、浮动车调查浮动观测车调查有两种方法：第一种方法:是利用浮动车记录速度和行程时间（分别作为时间和沿路段位置的函数），浮动车以车流的近似平均速度行驶。

该方法无需精密的仪器就可获得大量有关高速公路车流运动的信息，但是不能获得准确的平均速度。

这种方法有两种常用的形式：一种是人在车上记录速度和行程时间；另一种是使用速度计（通常用于远距离行驶的卡车和公共汽车上）。

第二种方法:可同时进行速度和流量的调查，该方法适用于不拥挤的道路和无自动检测仪器的郊区高速公路。

这种调查方法基于观测车在道路上进行往返行驶，其计算流量和速度的公式如下：t——车辆沿参考方向行驶时的行程时间；wt——车辆沿参考方向行驶时的平均行程时间的估计值；l——路段长度；u——区间平均速度。

s进行调查时，驾驶员应事先固定行程时间，试验中要按照这个时间行驶，沿路段允许停车，但要保证整个行程时间跟预定的时间相等。
