有极性电容,无极性电容 以及二者互换

电容容量换算一、电容的分类和作用电容(Electric capacity)，由两个金属极，中间夹有绝缘材料（介质）构成。

由于绝缘材料的不同，所构成的电容器的种类也有所不同：按结构可分为：固定电容，可变电容，微调电容。

按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。

按极性分为：有极性电容和无极性电容。

我们最常见到的就是电解电容。

电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐二、电容的符号电容的符号同样分为国内标表示法和国际电子符号表示法，但电容符号在国内和国际表示都差不多，唯一的区别就是在有极性电容上，国内的是一个空筐下面一根横线，而国际的就是普通电容加一个"＋"符号代表正极。

三、电容的单位电容的基本单位是：F （法），此外还有μF（微法）、pF（皮法），另外还有一个用的比较少的单位，那就是：nF（），由于电容F 的容量非常大，所以我们看到的一般都是μF、nF、pF的单位，而不是F的单位。

他们之间的具体换算如下：1F＝1000000μF1μF=1000nF=1000000pF四、电容的耐压单位：V（伏特）每一个电容都有它的耐压值，这是电容的重要参数之一。

普通无极性电容的标称耐压值有：63V、100V、160V、250V、400V、600V、1000V等，有极性电容的耐压值相对要比无极性电容的耐压要低，一般的标称耐压值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。

五、电容的种类电容的种类有很多，可以从原理上分为：无极性可变电容、无极性固定电容、有极性电容等，从材料上可以分为：CBB电容（聚乙烯），涤纶电容、瓷片电容、云母电容、独石电容、电解电容、钽电容等。

下面是各种电容的优缺点：无感CBB电容2层聚丙乙烯塑料和2层金属箔交替夹杂然后捆绑而成。

超级电容基本参数概念寿命Lifetime超级电容器具有比二次电池更长的使用寿命，但它的使用寿命并不是无限的，超级电容器基本失效的形式是电容内阻的增加( ESR)与(或) 电容容量的降低.，电容实际的失效形式往往与用户的应用有关，长期过温(温度)过压(电压)，或者频繁大电流放电都会导致电容内阻的增加或者容量的减小。

在规定的参数范围内使用超级电容器可以有效的延长超级电容器的寿命。

通常，超级电容器具有于普通电解电容类似的结构，都是在一个铝壳内密封了液体电解液，若干年以后，电解液会逐渐干涸，这一点与普通电解电容一样，这会导致电容内阻的增加，并使电容彻底失效。

电压Voltage超级电容器具有一个推荐的工作电压或者最佳工作电压，这个值是根据电容在最高设定温度下最长工作时间来确定的。

如果应用电压高于推荐电压，将缩短电容的寿命，如果过压比较长的时间，电容内部的电解液将会分解形成气体，当气体的压力逐渐增强时，电容的安全孔将会破裂或者冲破。

短时间的过压对电容而言是可以容忍的。

极性Polarity超级电容器采用对称电极设计，也就说，他们具有类似的结构。

当电容首次装配时，每一个电极都可以被当成正极或者负极，一旦电容被第一次100%从满电时，电容就会变成有极性了，每一个超级电容器的外壳上都有一个负极的标志或者标识。

虽然它们可以被短路以使电压降低到零伏，但电极依然保留很少一部分的电荷，此时变换极性是不推荐的。

电容按照一个方向被充电的时间越长，它们的极性就变得越强，如果一个电容长时间按照一个方向充电后变换极性，那么电容的寿命将会被缩短。

温度Ambient Temperature超级电容器的正常操作温度是-40 ℃～70℃，温度与电压的结合是影响超级电容器寿命的重要因素。

通常情况下，超级电容器是温度每升高10℃，电容的寿命就将降低30%～50%，也就说，在可能的情况下，尽可以的降低超级电容器的使用温度，以降低电容的衰减与内阻的升高，如果不可能降低使用温度，那么可以降低电压以抵清高温对电容的负面影响。

关于有极性电容和无极性电容问题
 在网上搜索到一种说法：“以把两个电解电容阳极或阴极相对串连形成无极性电解电容”。

我对这一说法不理解，电解电容一般是有极性电容，如果把两个电解电容的阳极或阴极相对串联形成无极性电容，那幺给这个串联后的电容加一个电压，肯定会有一个电解电容两端的电压和它的极性是相反的，这样不会击穿吗?希望大侠们能帮忙解释下，谢谢!
 无极性电解电容很容易买到的啊，我们公司就有用到，当然是正规厂家的正规产品。

 当然，内部肯定不会是“两个电解电容封装在一个外壳里”，而是采用两层蚀孔氧化铝箔罢了。

 ——如果你拆过电解的话就会发现：电解中的两层铝箔是不一样的：一层是很薄且很光滑的，另一层是很厚而且表面很粗糙的，而后者实际上是经过腐蚀、氧化的，而绝缘介质就是它上面的那层氧化膜。

 由于两层铝箔结构不同，所以才有极性;而只要把两层铝箔都用腐蚀氧化。

电容器的特点电容器是一种常见的电子元器件，具有很多独特的特点和性能。

它在电路中起到储存和释放电能的作用，并且在各种电子设备和系统中都有广泛的应用。

本文将重点介绍电容器的特点，包括电容性、电容值、极性、介质、尺寸、稳定性以及应用等方面。

1. 电容性电容器的最基本特点就是具有电容性，即能够存储和释放电荷。

当电容器两个导体之间施加电压时，正极就会吸收正电荷，负极则吸收负电荷，这样就在两极之间形成一个电场。

电容器的电容性取决于电场强度和两极之间的距离，电容值越大，电容器存储的电荷就越多。

2. 电容值电容器的电容值是衡量其存储电能能力的指标。

电容值的单位为法拉(F)。

常见的电容器电容值范围从纳法(F)到毫法(F)不等，不同应用场景需要不同的电容值。

一般来说，电容器的电容值越大，存储的能量就越多，但体积和成本也会增加。

3. 极性电容器的极性是指在实际应用中，电容器两个极的正负极性不能颠倒的特性。

极性电容器的两个极有明确的标识，一般用加号(+)和减号(-)或者标有正负符号表示。

电容器的极性有正极电容器和负极电容器两种类型。

正极电容器在正极上面可以施加正电压，负极电容器则在负极上施加负电压，如果极性颠倒，电容器可能会损坏或无法正确工作。

4. 介质电容器的介质是充当两个电极之间绝缘层的物质。

介质的选择对电容器的性能和特点具有重要影响。

常见的电容器介质包括塑料薄膜、陶瓷、液体等。

不同的介质具有不同的介电常数和耐压能力，影响着电容器的容量、稳定性和使用寿命。

5. 尺寸电容器的尺寸大小因其电容值和应用场景不同而有所差异。

一般来说，电容值越大的电容器体积也越大。

然而，随着技术的发展，电容器的体积不断减小，容量却不断增加。

这使得电容器在小型化电子设备和集成电路中应用更加广泛。

6. 稳定性电容器的稳定性是指其在工作温度范围内的容量和电阻值保持稳定和准确的能力。

电容器的稳定性受到温度、湿度、振动和工作时间等因素的影响。

一些电容器具有良好的稳定性，可以在复杂和恶劣的环境中长时间稳定工作。

电容符号的区别电容符号是电子元件中常见的符号之一，其主要用于表示电容器的存在和属性。

电容符号通常包括电容器本身及其极性等信息，因此在电路图设计中起着至关重要的作用。

以下是电容符号的区别详解。

1. 电容器的本身电容符号中最基本的元素是电容器本身。

根据电容器的不同种类和结构，其符号也有所不同。

最常见的电容器是平面型电容器（如铝箔电容器），其符号为两个平行的线，中间有一条短直线，以表示电容器中的两个电极。

而其他类型的电容器，如变容器和金属-氧化物半导体场效应管（MOSFET）电容器，则用不同的符号表示。

电容器的极性是电容符号的另一个重要元素。

极性指出电容器内部的电量如何流动。

有两种电容器极性，分别为极性电容器和无极性电容器，因此符号也有所不同。

极性电容器不能翻转，并且必须在正极和负极之间区分。

它们的符号通常包括一个“+”号和一个长线段表示正极，以及一个“-”号和一个短线段表示负极。

相反，无极性电容器不受极性限制。

因此，它们的符号通常只有一个线圈或两个平行的线，两端之间没有任何符号来表示极性。

电容符号上还可以标明电容的值。

电容的值通常使用单位法表示，如法拉、微法等等。

当使用符号来表示电容器的值时，符号通常位于电容器的两个线中间，其下方有一个带有电容值的编号。

数字可能是一个数字或者几个数字和字母的组合。

例如，一个1000微法电容器的符号被标为“1000μF”。

总之，电容符号的区别主要包括电容器本身、极性和电容的值。

这些元素在电路图中的排列组合，以及它们的大小和形状，都极大地影响了电路图的设计。

因此，在进行电路设计时，必须理解和正确使用电容符号，以确保电路的精度和可靠性。

ads中电容符号的正负
在电容器符号中，通常使用标记来表示正负极性。

常见的电容器符号如下。

极性电解电容器：这类电容器有极性，通常使用一个标记来表示正极和负极。

负极性电解电容器：在电容器符号上，负极性电解电容器的负极被标记为一个短直线，通常在电容器的负极（或较短的端子）处标记有一个负号(-)。

正极性电解电容器：正极性电解电容器的正极没有特殊的标记。

在电容器符号中，正极性电解电容器的正极是没有任何特殊标记的长端子。

无极性电容器：这类电容器可以在电路中的任何方向使用，没有严格的正负极性。

无极性电解电容器：在电容器符号上，无极性电解电容器通常没有特殊标记。

两个端子的长度可能相同，没有明显的长短区别。

需要注意的是，如果电容器符号上有明确的标记，负极性和正极性会通过标记来表示。

然而，并非所有电容器都具有明确的极性标记。

如果不确定电容器的极性，可以查看电容器的数据表或规格表来确认。

电容的接线方法电容是一种常见的电子元件，它在电路中有着广泛的应用。

在实际的电路设计和使用中，正确的接线方法对于电容的性能和稳定性至关重要。

本文将介绍电容的接线方法，帮助大家正确地使用电容。

首先，我们来讨论电容的引脚。

一般来说，电容有两个引脚，分别是正极和负极。

在电解电容中，通常会标有“+”和“-”符号，表示正负极。

而在无极性电容中，则没有明显的标志。

在接线时，需要根据电容的类型正确连接引脚，以确保其正常工作。

接下来，我们来谈谈电解电容的接线方法。

电解电容是一种极性电容，其正负极性需要正确连接，否则会导致电容损坏甚至爆炸。

在接线时，需要注意将正极连接至电路的正极，负极连接至电路的负极。

如果接线错误，电容极有可能受到过大的电压，从而损坏。

因此，在使用电解电容时，务必要仔细检查引脚标识，并确保正确连接。

另外，对于无极性电容的接线方法也需要注意。

无极性电容在接线时不需要考虑引脚的正负极性，但是需要注意电容的额定电压。

在接线时，要确保电路的工作电压不超过电容的额定电压，以免损坏电容。

此外，无极性电容的引脚通常没有明显的标志，因此在接线时需要注意引脚的位置和长度，确保正确连接至电路中。

除了以上提到的基本接线方法外，还有一些特殊情况需要注意。

比如在高频电路中使用电容时，需要考虑电容的等效串联电阻和等效并联电感。

在接线时，需要将这些等效电路考虑在内，以确保电路的稳定性和性能。

总之，电容的接线方法对于电路的性能和稳定性至关重要。

在使用电容时，务必要注意电容的类型和引脚标识，确保正确连接。

同时，还需要考虑电容的额定电压和工作频率，以确保电路的正常工作。

希望本文能够帮助大家正确地使用电容，在电路设计和实际应用中取得更好的效果。

常用电子元件单位换算.txt吃吧吃吧不是罪，再胖的人也有权利去增肥！苗条背后其实是憔悴，爱你的人不会在乎你的腰围！尝尝阔别已久美食的滋味，就算撑死也是一种美！减肥最可怕的不是饥饿，而是你明明不饿但总觉得非得吃点什么才踏实。

电容的单位换算及值的计算方法1法拉 = 10E3毫法 = 10E6微法 = 10E9纳法 = 10E12皮法标号为AAX的电容的值的计算方法：AAX ＝ AA x（10的X次方）pF比如105 ＝ 10 x 100000 pF ＝ 1 uF223 ＝ 22 x 1000 ＝ 22000pF ＝ 0.022uF电阻(1)、电阻单位为欧姆,符号为”Ω”.(2)、单位换算:1MΩ= KΩ= Ω(3)、电阻又分为一般电阻与精密电阻两类，其主要区别为零件误差值及零件表面之表示码位元数不同。

一般电阻:误差值为±5%；其表示码为三码例:103精密电阻: 误差值为±1%；其表示码为四码例:1002(4)、换算规则如下:一般电阻精密电阻数值(AB)×10n= 电阻值±误差值(5%) 数值(ABC)×10n=电阻值±误差值(1%);例:103=10× =10kΩ±5%； 1003=100× =100kΩ±1%(5)、阻值换算的特殊状况：a、当n=8或9时,10的次方数分别为-2或-1，即或。

b、当代码中含字母“R”时，此“R”相当于小数点“?”。

例:4R3=4.3Ω±5%； 69R9=69.9Ω±1%电容电阻常识一﹑1﹒电阻的认识﹕各种材料的物体对通过它的电流呈现一定的阻力﹐这种阻碍电流的作用叫电阻。

具有一定的阻值﹐一定的几何形状﹐一定的技朮性能的在电路中起电阻作用的电子组件叫叫阻器﹐即通常所称的电阻。

电阻R在数值上等于加在电阻上的电压U通过的电流I的比值﹐即R=U/I。

2﹒种类﹕a 按制作材料可分为﹕碳膜电阻﹑金属膜电阻﹑线绕电阻和水泥电阻等。

电容知识介绍一、电容的基础知识：电容是一种最基本的电子元器件，基本上所有的电子设备都要用到。

小小一颗电容却是一个国家工业技术能力的完全体现，世界上最先进的电容设计和生产国是美国和日本，我国自主力量还很薄弱，并且生产的产品也都以低档为主。

电容的基本单位为法拉（F），常用微法（μF）、纳法（nF）、皮法（pF）（皮法又称微微法）等，它们的关系是：1法拉（F）= 106微法（μF）1微法（μF）= 103纳法（nF）= 106皮法（pF）1pF = 10-12F1nF = 10-9F= 103 ×10-12F= 102pF1uF = 10-6F= 106 ×10-12F= 105pF104表示0.1uF，105表示1 uF， 106表示10uF，226表示22 uF。

电容的误差等级一般分为3级：I级±5%（J），II级±10%（K），III级±20%（M）0402封装：1.0mm长×0.5mm宽0603封装：1.6mm长×0.8mm宽（60mil×0.0254=1.524mm，30mil=0.762mm）0805封装：2.0mm长×1.25mm宽（80mil×0.0254=2.032mm，50mil=1.27mm）1206封装：3.2mm长×1.6mm宽1210封装：3.2mm长×2.5mm 宽1812封装：4.5mm长×3.2mm宽2010封装：5.0mm长×2.5mm 宽2225封装：5.6mm长×6.5mm宽2512封装：6.5mm长×3.2mm宽A型钽电容：3.2mm长×1.6mm宽×1.6mm高B型钽电容：3.5mm长×2.8mm宽×1.9mm高C型钽电容：6.0mm长×3.2mm宽×2.5mm高D型钽电容：7.3mm长×4.3mm宽×2.8mm高E型钽电容：7.3mm长×4.3mm宽×4.0mm高以上均为实物尺寸，电路板上的焊盘尺寸要比实物尺寸大，如0805的电容或电阻，电路板上的焊盘尺寸是150mil×50mil（3.81mm×1.27mm）。

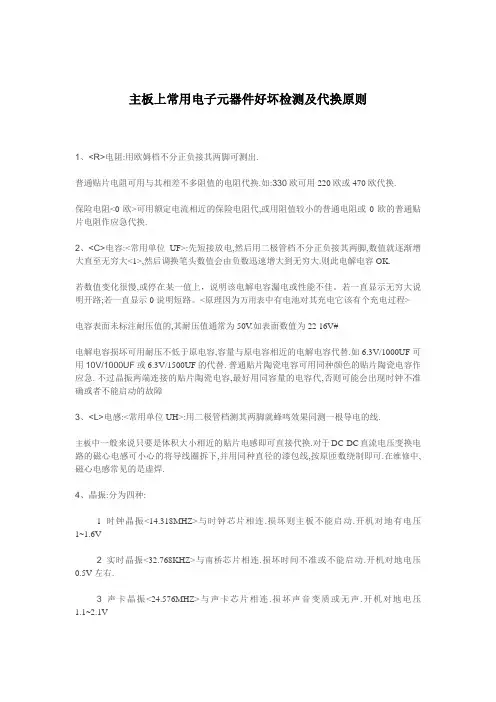

主板上常用电子元器件好坏检测及代换原则1、<R>电阻:用欧姆档不分正负接其两脚可测出.普通贴片电阻可用与其相差不多阻值的电阻代换.如:330欧可用220欧或470欧代换.保险电阻<0欧>可用额定电流相近的保险电阻代,或用阻值较小的普通电阻或0欧的普通贴片电阻作应急代换.2、<C>电容:<常用单位UF>:先短接放电,然后用二极管档不分正负接其两脚,数值就逐渐增大直至无穷大<1>,然后调换笔头数值会由负数迅速增大到无穷大.则此电解电容OK.若数值变化很慢,或停在某一值上，说明该电解电容漏电或性能不佳。

若一直显示无穷大说明开路;若一直显示0说明短路。

<原理因为万用表中有电池对其充电它该有个充电过程>电容表面未标注耐压值的,其耐压值通常为50V.如表面数值为22 16V#电解电容损坏可用耐压不低于原电容,容量与原电容相近的电解电容代替.如6.3V/1000UF可用10V/1000UF或6.3V/1500UF的代替. 普通贴片陶瓷电容可用同种颜色的贴片陶瓷电容作应急. 不过晶振两端连接的贴片陶瓷电容,最好用同容量的电容代,否则可能会出现时钟不准确或者不能启动的故障3、<L>电感:<常用单位UH>:用二极管档测其两脚就蜂鸣效果同测一根导电的线.主板中一般来说只要是体积大小相近的贴片电感即可直接代换.对于DC-DC直流电压变换电路的磁心电感可小心的将导线圈拆下,并用同种直径的漆包线,按原匝数绕制即可.在维修中,磁心电感常见的是虚焊.4、晶振:分为四种:1时钟晶振<14.318MHZ>与时钟芯片相连.损坏则主板不能启动.开机对地有电压1~1.6V2实时晶振<32.768KHZ>与南桥芯片相连.损坏时间不准或不能启动.开机对地电压0.5V左右.3声卡晶振<24.576MHZ>与声卡芯片相连.损坏声音变质或无声.开机对地电压1.1~2.1V4网卡晶振<25.000MHZ>与网卡芯片相连.损坏网卡不能工作.开机对地电压1.1~2.1V <以上对地电压书上说是其两脚间的电压>用二极管档测其两引脚间的数值就为无穷大.如有数值则该晶振坏或与其连接的集成电路坏.但反过来不成立,即显示数值无穷大不一定说明晶振正常.此时就通电检测其两端的电压是否正常.更换晶振时,通常要用相同型号和频率的晶振,后缀字母也要尽量一致,否则可能无法正常工作$5、<D>二极管:单向导电性,用二极管档测接对时就有正向压降值,若接反则就显示OL或超载符号1,此时调换笔头再测.若显示0000则已开路. 正向压降值越小二极管性能越好.开关二极管0.5~0.7V 小功率肖特二极管0.2V左右手稳压二极管0.5V左右贴片开关二极管和稳压二极管可直接在主板上测,肖特二极管要先把其中一个脚从主板上焊开再测.主板中二极管最好用同型号的二极管代.若没有,则要选择参数优于原型号的二极管代.可用特性相同,参数指标不低于原器件的二极管代. 稳压二极管要用同功率同稳压值的二极管代$6、<Q>三极管<起电流放大作用>:用二极管档,红笔任接一个引脚,用黑笔依次去接另外两脚如果两次显示都小于1V,则说明红笔接的是NPN三极管的基极<B极>.若都显示溢出符号OL 或超载符号1则红笔接的是PNP三极管的基极.若两次中,一次小于1V,另一次显示OL或1表明红笔接的不是基极,换脚再测.NPN型中小功率三极管数值为0.6~0.8V.其中较大的一次,黑笔所接的是发射极<E极>一、电阻1、主板中采用的电阻有很多种，分为：1．普通电阻是主板上最小的电阻，形态为墨色扁平的小方块，贴片电阻的阻值一般用三位数字来表示，在三位数字后面所加"0"个数，（单位为Ω）。

有关“电容代换”的规则
有关“电容代换”的规则如下：
1.正负极不能接反。

2.耐压值要大于或等于原值。

3.容量可比原值相差+/-20%。

4.铁片电容只要颜色大小一样就可以代换。

5.晶振两引脚上的稳频电容要原值（原位置）代换，可找另一块主板上的相同位置的电
容代换。

6.电容损坏后，原则上应使用与其类型相同、主要参数相同、外形尺寸相近的电容器来
更换。

但若找不到同类型电容器，也可用其他类型的电容器代换。

可以用耐压值较高的电容器代换容量相同但耐压值低的电容器。

代用的电容器在耐压、温度系数方面均不能低于原电容器。

7.容量小于1pF的固定电容器一般是无极性的，它的两根引脚可以不分正、负，有极性
电容器不行，必须注意极性。

8.安装电容器时要目测一下所更换电容器的大小，确定安装后不会影响到周边的其他元
器件。

9.遵循以上规则进行电容代换，可以确保电容器的性能和安全性。

无极性电容工作原理
无极性电容是一种特殊类型的电容器，其工作原理基于电介质的特性和结构设计。

无极性电容采用非极性电介质，通常是聚丙烯（PP）或聚酰
亚胺（PI）。

由于这些电介质具有较高的绝缘性能和耐温性能，使得无极性电容可在更广泛的工作条件下使用。

在无极性电容中，由两个金属电极（如银、铝）组成，电介质层被夹在两个金属电极之间，并将其紧密压缩在一起。

当电压施加在电容器的两个电极上时，电场在电介质中建立。

由于电介质是非极性的，两个金属电极在电场的作用下不会发生极化，即电荷不会在电介质中移动。

这使得无极性电容器能够承受更高的电压，而不会导致电介质击穿或电解液的损坏。

无极性电容器具有较低的损耗因子和较高的频率响应，因此在高频电路和脉冲应用中广泛使用。

它们还具有较长的寿命和较高的稳定性，能够在广泛的温度范围内稳定工作。

总之，无极性电容器通过使用非极性电介质，实现了在更广泛工作条件下可靠工作的能力。

它们在电子设备、通信系统和其他电路中起着重要作用。

有极性电容反接后会怎么样？如果电容容量很小，耐压很高，工作电压低的话，反接看不出来啥；如果容量稍大（100UF以上），耐压离工作电压近，电容不会超过10分钟就坏，坏的表现形式是：先鼓包，再吹气，然后爆浆。

有极性电容器反接会爆炸，是不是说不能直接接在交流电源上?不能接到交流电源上，因为这个有极性电容设计就是用在直流电源上，作滤波用，我原来也问过这种问题，想了好久，一直在问“电容不是隔直通交的吗，怎么有极性电容就不能用在交流电源上呢？”，因为这个有极性电容内部有特殊的物质，这个物质不能承受反压，如果通到交流电上就会反向击穿或爆炸。

有极性电容不能反接，为何允许交流负半周通过？交流信号在一定条件下可以把电容当作短路，此时交流信号的负半周怎么解决？难道要上拉成直流？交流信号必须承载在直流电流上，正是要上拉成直流！有极性电容工作时正极电位一定要高于负极.否则电容漏电----轻则电路无法工作,重则电容爆炸。

极性电容接反为什么会短路？极性电容内部结构分为正极、介质层、负极，介质层具有单向导电的性质，当然接反后产品介质层就起不到绝缘的作用了，电容自然就短路了。

为什么把电解电容器正负极接反时电阻率变小？涉及到电解电容器的原理：正接时电容器的正极会形成极薄的氧化膜（氧化铝）来作为电介质；反接时金属铝薄片（电容正极）是接电源负极的，会电解出H2来而不会形成氧化膜，另一电极由于材料不同也不会形成可以作为电介质的氧化膜。

铝电解电容器是由经过腐蚀和形成氧化膜的阳极铝箔、经过腐蚀的阴极铝箔、中间隔着电解纸卷绕后，再浸渍工作电解液，然后密封在铝壳中而制成的。

由于电解电容器存在极性，在使用时必须注意正负极的正确接法，否则不仅电容器发挥不了作用，而且漏电流很大，短时间内电容器内部就会发热，破坏氧化膜，随即损坏。

电解电容是电容的一种，介质有电解液涂层，有极性，分正负不可接错。

电容(Electric capacity)，由两个金属极，中间夹有绝缘材料（介质）构成。

电容无极反向并联电容是一种用于储存电荷的被动元件，常见的有极性电容和无极性电容。

本文将重点讨论电容的无极反向并联。

在电路中，电容无极反向并联是指将两个或多个无极性电容器的正极连接在一起，负极连接在一起，形成一个并联电路。

这种连接方式常用于满足一些特殊的电路要求，如电路的容量需求较大，或需要提高电容器的工作电压。

我们来了解一下电容的基本性质。

电容的主要特点是能够储存电荷，并且对电压的变化非常敏感。

当电容器两端施加电压时，电荷会在电容器的金属板之间积累。

而当电压变化时，电荷也会相应地发生变化。

因此，电容器可以用来储存电能，并在电路中起到滤波、耦合、隔离等作用。

无极性电容器是一种特殊的电容器，它们没有正负极的区分，可以正反向工作。

这与极性电容器不同，极性电容器必须按照正负极连接，否则会损坏。

而无极性电容器的特点使得它们在电路设计中更加灵活多样。

在电容的无极反向并联中，两个或多个无极性电容器的正极连接在一起，负极连接在一起。

这样的连接方式可以实现电容的容量叠加，即总容量等于各个电容器的容量之和。

例如，如果我们将两个100μF的电容器无极反向并联，那么总的容量就是200μF。

无极反向并联还可以提高电容器的工作电压。

在并联电路中，每个电容器的工作电压都是相同的，等于并联电路的工作电压。

因此，通过无极反向并联可以将多个低电压的电容器组合成一个高电压的电容器，满足一些特定的电路需求。

需要注意的是，电容的无极反向并联并不改变电容器本身的性质，只是在容量和工作电压上进行了组合。

因此，在使用无极反向并联时，仍然需要根据电路要求选择合适的电容器。

总结起来，电容的无极反向并联是一种将两个或多个无极性电容器正极连接在一起，负极连接在一起的并联方式。

它可以实现电容的容量叠加和工作电压提高，满足一些特殊的电路要求。

在电路设计中，我们可以根据实际情况选择适合的电容器并进行无极反向并联，以获得所需的电容数值和工作电压。
