复合材料的铺层角度优化

复合材料铺层设计方法
复合材料铺层设计是复合材料结构设计的重要组成部分，其主要目标是优化材料的力学性能、物理性能和化学性能。

以下是复合材料铺层设计的主要步骤：1. 确定设计目标：首先需要明确复合材料需要满足的性能要求，如强度、刚度、耐久性等。

2. 选择合适的材料：根据设计目标和实际应用需求，选择合适的基体材料和增强材料。

3. 确定铺层方案：根据不同的设计需求和材料的特性，确定合适的铺层方案。

铺层方案应考虑层数、角度、顺序等因素，以优化材料性能。

4. 建立模型并分析：使用数值分析方法，如有限元分析，建立复合材料模型，并分析其在各种载荷下的响应。

这一步可以辅助设计优化和验证设计方案。

5. 优化设计：根据分析结果，优化铺层设计。

这可能包括改变铺层角度、增加或减少铺层数量等。

6. 实验验证：在生产前，需要对设计的复合材料进行实验验证，以确保其性能满足设计要求。

7. 生产与制造：根据最终确定的铺层设计方案进行复合材料的生产和制造。

8. 测试与评估：在生产完成后，对复合材料进行测试和评估，以确保其性能满
足设计要求。

9. 反馈与改进：根据测试和评估结果，对设计进行反馈和改进，以持续提升材料性能。

总的来说，复合材料铺层设计是一个迭代的过程，需要结合理论分析和实验验证进行持续的优化和改进。

复合材料铺层厚度和角度设计
复合材料铺层厚度和角度的设计需要考虑以下几个方面：
1.总层数：产品总厚度h=n1h1+n2h2+n3h3，其中n1，
n2，n3为对应材料的层数，h1，h2，h3为材料固化后的单层厚度。

2.铺层角度：常用的标准铺层角度为0°、45°、-45°
和90°，合理的铺层角度可优化局部件的力学性能以及其它性能。

除纵横剪切强度试样外，只在有特殊需求时采用任意铺层角度铺层，且所用铺层角种类应尽可能少。

3.堆叠顺序：为了减少固化过程中的变形，整体铺层
顺序应该在层压板结构铺层中心线两侧对称，中心线一般位于层压板的中部区域。

并且为确保均匀的铺层顺序，不同的铺层角度应该在铺层顺序中均匀分布。

复合材料结构铺层细节设计探讨文章简单介绍了复合材料铺层设计中对铺层顺序的细节设计时应注意的事项。

重点对铺层角的均衡性、同一铺层方向的数量、铺层的对称性、铺层角的分布和偏差、铺层过渡区作了介绍。

标签：复合材料；铺层设计；结构1 概述先进复合材料具有重量轻、比强度高、比刚度高、可设计性强、抗疲劳断裂性能好、耐腐蚀、尺寸稳定性好以及便于大面积整体成形等优点，在同等结构情况下比金属结构节省重量可高达40%，大大提高了燃油效率，改善了飛机整体性能。

进入21世纪后，复合材料结构因为其以上优点越来越多的被用于航空航天飞行器上。

波音公司的B787飞机复合材料用量超过机体结构重量的50%，空客公司的A350XWB飞机复合材料用量占机体结构重量的比例已达到53%。

我国正在研制的C919飞机也大量使用了复合材料，中航通飞公司在研的领航150轻型公务机机体结构全部采用复合材料。

复合材料结构的大量应用，要求我们提高对复合材料结构设计的认识，避免出现一些低级设计错误。

2 铺放顺序的细节设计合理设计纤维铺层角度，可优化局部部件的力学性能及其它性能。

目前航空领域最常用的铺设角度为0°、45°、90°、135°。

如果铺层角度铺放的不合理，会造成飞机研制重量和成本的增加，复合材料的优势也体现不出来。

这里重点介绍一下层压板的铺贴：2.1 铺层角的均衡性。

为了减少复合材料部件固化过程中产生的残余应力以及翘曲变形，层压板的铺层在承载方向应该是均衡的。

例如对于一个+α°角的铺层，应存在一个-α°的铺层与之对应。

表1 铺层角的均衡性2.2 同一铺层方向的数量要求。

为了抵制泊松效应，层压板中同方向的铺层数推荐值在8%～%67之间，如果由于特殊需要，层压板的铺层全部为45°/135°，这将是例外情况。

但上面出现的情况应该符合应力准则以及相应的生产制造规范。

2.3 铺层的对称性。

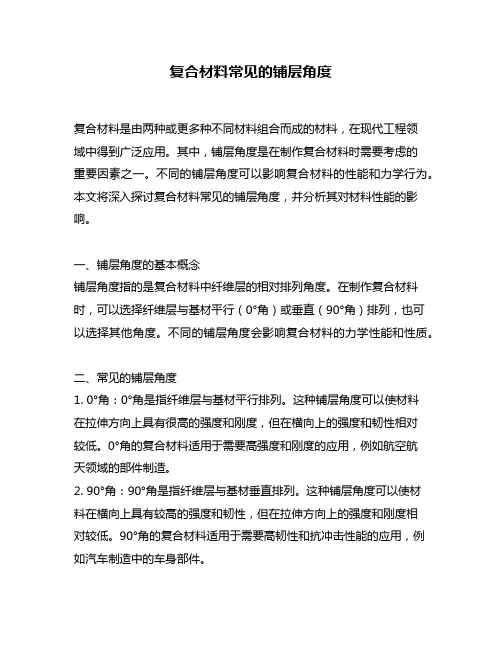

复合材料常见的铺层角度复合材料是由两种或更多种不同材料组合而成的材料，在现代工程领域中得到广泛应用。

其中，铺层角度是在制作复合材料时需要考虑的重要因素之一。

不同的铺层角度可以影响复合材料的性能和力学行为。

本文将深入探讨复合材料常见的铺层角度，并分析其对材料性能的影响。

一、铺层角度的基本概念铺层角度指的是复合材料中纤维层的相对排列角度。

在制作复合材料时，可以选择纤维层与基材平行（0°角）或垂直（90°角）排列，也可以选择其他角度。

不同的铺层角度会影响复合材料的力学性能和性质。

二、常见的铺层角度1. 0°角：0°角是指纤维层与基材平行排列。

这种铺层角度可以使材料在拉伸方向上具有很高的强度和刚度，但在横向上的强度和韧性相对较低。

0°角的复合材料适用于需要高强度和刚度的应用，例如航空航天领域的部件制造。

2. 90°角：90°角是指纤维层与基材垂直排列。

这种铺层角度可以使材料在横向上具有较高的强度和韧性，但在拉伸方向上的强度和刚度相对较低。

90°角的复合材料适用于需要高韧性和抗冲击性能的应用，例如汽车制造中的车身部件。

3. 45°角：45°角是指纤维层与基材成45°角排列。

这种铺层角度可以在拉伸和横向受力情况下都具有较好的强度和韧性。

45°角的复合材料适用于需要兼顾强度和韧性的应用，例如体育用品的制造。

4. 其他角度：除了0°角、90°角和45°角外，还可以选择其他角度来铺设纤维层。

通过选择不同的铺层角度，可以调整复合材料的性能，以满足特定的工程要求。

三、铺层角度对性能的影响铺层角度的选择会对复合材料的性能产生重要影响。

不同的铺层角度会改变复合材料的强度、刚度、韧性和疲劳寿命等性能。

具体来说：1. 0°角的复合材料在拉伸方向上具有很高的强度和刚度，但在横向上的性能较差。

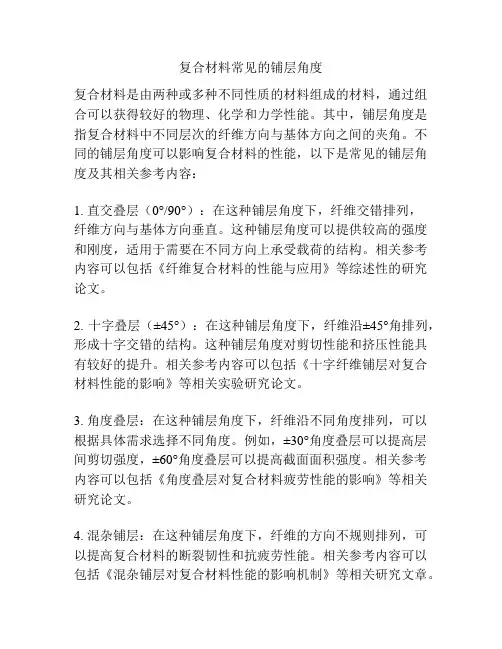

复合材料常见的铺层角度复合材料是由两种或多种不同性质的材料组成的材料，通过组合可以获得较好的物理、化学和力学性能。

其中，铺层角度是指复合材料中不同层次的纤维方向与基体方向之间的夹角。

不同的铺层角度可以影响复合材料的性能，以下是常见的铺层角度及其相关参考内容：1. 直交叠层（0°/90°）：在这种铺层角度下，纤维交错排列，纤维方向与基体方向垂直。

这种铺层角度可以提供较高的强度和刚度，适用于需要在不同方向上承受载荷的结构。

相关参考内容可以包括《纤维复合材料的性能与应用》等综述性的研究论文。

2. 十字叠层（±45°）：在这种铺层角度下，纤维沿±45°角排列，形成十字交错的结构。

这种铺层角度对剪切性能和挤压性能具有较好的提升。

相关参考内容可以包括《十字纤维铺层对复合材料性能的影响》等相关实验研究论文。

3. 角度叠层：在这种铺层角度下，纤维沿不同角度排列，可以根据具体需求选择不同角度。

例如，±30°角度叠层可以提高层间剪切强度，±60°角度叠层可以提高截面面积强度。

相关参考内容可以包括《角度叠层对复合材料疲劳性能的影响》等相关研究论文。

4. 混杂铺层：在这种铺层角度下，纤维的方向不规则排列，可以提高复合材料的断裂韧性和抗疲劳性能。

相关参考内容可以包括《混杂铺层对复合材料性能的影响机制》等相关研究文章。

以上是常见的铺层角度及其相关参考内容。

需要注意的是，不同铺层角度的选择应根据具体需求和目标来确定，并进行相应的实验和仿真分析。

此外，复合材料中还有其他的铺层角度，如正交叠层、环形铺层等，可以进一步深入研究和了解。

最后，复合材料是一个广泛研究和应用的领域，研究者可以参考相关的书籍、期刊论文和技术报告，以获得更全面的了解和研究进展。

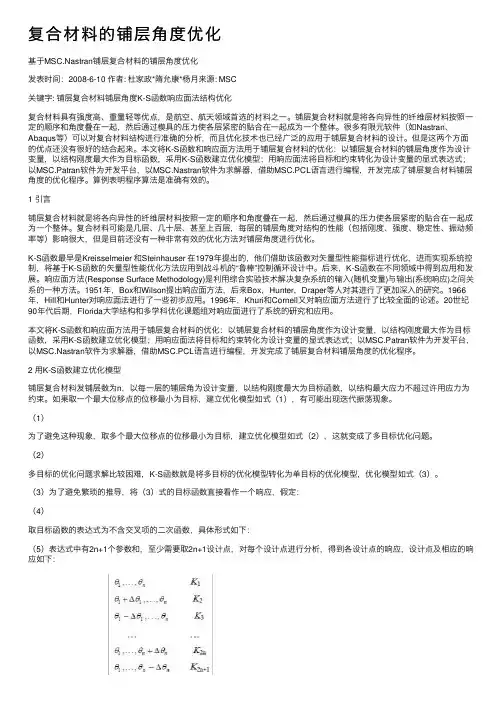

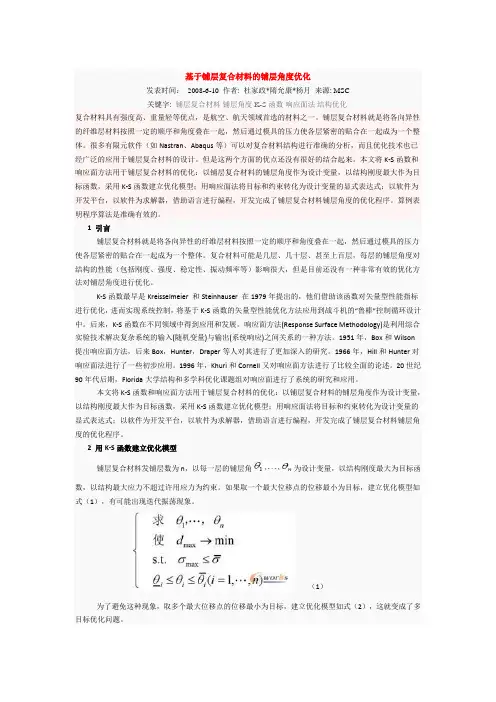

复合材料的铺层⾓度优化基于MSC.Nastran铺层复合材料的铺层⾓度优化发表时间：2008-6-10 作者: 杜家政*隋允康*杨⽉来源: MSC关键字: 铺层复合材料铺层⾓度K-S函数响应⾯法结构优化复合材料具有强度⾼、重量轻等优点，是航空、航天领域⾸选的材料之⼀。

铺层复合材料就是将各向异性的纤维层材料按照⼀定的顺序和⾓度叠在⼀起，然后通过模具的压⼒使各层紧密的贴合在⼀起成为⼀个整体。

很多有限元软件（如Nastran、Abaqus等）可以对复合材料结构进⾏准确的分析，⽽且优化技术也已经⼴泛的应⽤于铺层复合材料的设计。

但是这两个⽅⾯的优点还没有很好的结合起来。

本⽂将K-S函数和响应⾯⽅法⽤于铺层复合材料的优化：以铺层复合材料的铺层⾓度作为设计变量，以结构刚度最⼤作为⽬标函数，采⽤K-S函数建⽴优化模型；⽤响应⾯法将⽬标和约束转化为设计变量的显式表达式；以MSC.Patran软件为开发平台，以MSC.Nastran软件为求解器，借助MSC.PCL语⾔进⾏编程，开发完成了铺层复合材料铺层⾓度的优化程序。

算例表明程序算法是准确有效的。

1 引⾔铺层复合材料就是将各向异性的纤维层材料按照⼀定的顺序和⾓度叠在⼀起，然后通过模具的压⼒使各层紧密的贴合在⼀起成为⼀个整体。

复合材料可能是⼏层、⼏⼗层、甚⾄上百层，每层的铺层⾓度对结构的性能（包括刚度、强度、稳定性、振动频率等）影响很⼤，但是⽬前还没有⼀种⾮常有效的优化⽅法对铺层⾓度进⾏优化。

K-S函数最早是Kreisselmeier 和Steinhauser 在1979年提出的，他们借助该函数对⽮量型性能指标进⾏优化，进⽽实现系统控制，将基于K-S函数的⽮量型性能优化⽅法应⽤到战⽃机的“鲁棒”控制循环设计中。

后来，K-S函数在不同领域中得到应⽤和发展。

响应⾯⽅法(Response Surface Methodology)是利⽤综合实验技术解决复杂系统的输⼊(随机变量)与输出(系统响应)之间关系的⼀种⽅法。

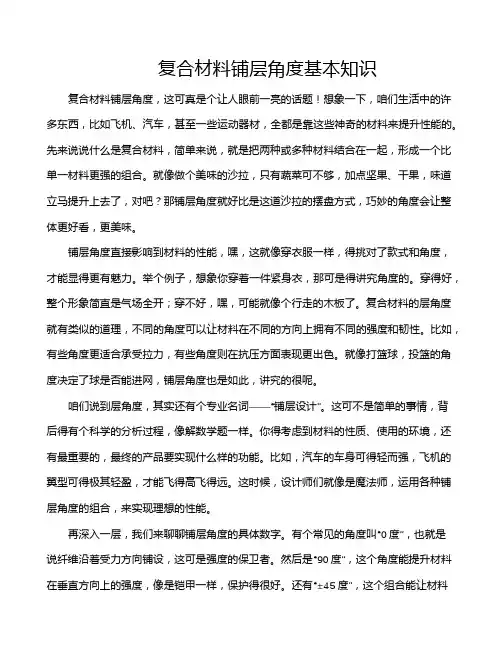

复合材料铺层角度基本知识复合材料铺层角度，这可真是个让人眼前一亮的话题！想象一下，咱们生活中的许多东西，比如飞机、汽车，甚至一些运动器材，全都是靠这些神奇的材料来提升性能的。

先来说说什么是复合材料，简单来说，就是把两种或多种材料结合在一起，形成一个比单一材料更强的组合。

就像做个美味的沙拉，只有蔬菜可不够，加点坚果、干果，味道立马提升上去了，对吧？那铺层角度就好比是这道沙拉的摆盘方式，巧妙的角度会让整体更好看，更美味。

铺层角度直接影响到材料的性能，嘿，这就像穿衣服一样，得挑对了款式和角度，才能显得更有魅力。

举个例子，想象你穿着一件紧身衣，那可是得讲究角度的。

穿得好，整个形象简直是气场全开；穿不好，嘿，可能就像个行走的木板了。

复合材料的层角度就有类似的道理，不同的角度可以让材料在不同的方向上拥有不同的强度和韧性。

比如，有些角度更适合承受拉力，有些角度则在抗压方面表现更出色。

就像打篮球，投篮的角度决定了球是否能进网，铺层角度也是如此，讲究的很呢。

咱们说到层角度，其实还有个专业名词——“铺层设计”。

这可不是简单的事情，背后得有个科学的分析过程，像解数学题一样。

你得考虑到材料的性质、使用的环境，还有最重要的，最终的产品要实现什么样的功能。

比如，汽车的车身可得轻而强，飞机的翼型可得极其轻盈，才能飞得高飞得远。

这时候，设计师们就像是魔法师，运用各种铺层角度的组合，来实现理想的性能。

再深入一层，我们来聊聊铺层角度的具体数字。

有个常见的角度叫“0度”，也就是说纤维沿着受力方向铺设，这可是强度的保卫者。

然后是“90度”，这个角度能提升材料在垂直方向上的强度，像是铠甲一样，保护得很好。

还有“±45度”，这个组合能让材料在多方向上都具有良好的抗拉强度，真的是一举多得啊！想想看，打个篮球，运球、投篮，你得能随时变换方向，那复合材料的铺层角度也是如此，得灵活应对不同的挑战。

你可能会想，那具体怎么决定铺层角度呢？其实这是个经验活儿。

复合材料层合板稳定性的铺层优化设计复合材料层合板是一种由不同材料层相互粘合而成的板材，具有较高的强度和稳定性，广泛应用于建筑、航空航天、汽车等领域。

在设计过程中，层合板的稳定性是一个重要的考虑因素。

本文将探讨复合材料层合板稳定性的铺层优化设计方法。

一、层合板的稳定性问题复合材料层合板由于材料层的粘合性和耐久性差异而引起稳定性问题。

例如，当层合板受到温度和湿度变化时，不同材料层之间可能出现收缩或膨胀不一致，导致层合板的变形和开裂。

这种变形和开裂会降低层合板的强度和稳定性，严重时甚至影响到整个结构的安全性。

二、铺层优化设计方法1. 材料选择选择适当的材料是确保层合板稳定性的关键。

在设计过程中，应选择具有相近的收缩和膨胀系数的材料，以减少收缩和膨胀不一致引起的问题。

此外，材料的粘合性能和耐久性也需要考虑，以确保层合板的稳定性和使用寿命。

2. 层厚比设计层厚比是指不同材料层之间的厚度比例。

在设计过程中，应根据材料特性和结构要求，合理选择层厚比，以实现层合板的稳定性和强度。

通常情况下，相对较薄的外层可提供强度，而相对较厚的内层可提供稳定性。

3. 铺层顺序设计铺层顺序是指不同材料层的堆叠顺序。

在设计过程中，应根据层合板受力和使用条件，合理选择铺层顺序，以实现最佳的稳定性和强度。

一般来说，应将较强和稳定性较高的材料放置在外层，较薄和收缩膨胀性较大的材料放置在内层，以减少层合板的变形和开裂。

4. 板材干燥处理在层合板生产过程中，应对材料进行适当的干燥处理。

湿度对层合板的稳定性有较大影响，过高或过低的湿度都可能导致层合板的变形和开裂。

因此，对材料进行干燥处理可以降低材料的湿度变化范围，提高层合板的稳定性。

5. 粘合剂选择粘合剂是层合板中各个材料层之间的粘结介质。

在设计过程中，应选择具有良好粘附性和耐久性的粘合剂，以确保层合板的稳定性和强度。

同时，应根据材料特性和使用条件，合理选择粘合剂的类型和使用方法。

三、示例分析以航空航天领域中的复合材料层合板设计为例，通过优化铺层设计可以提高层合板的稳定性和强度。
