连续刚构桥非对称悬臂浇筑施工工法

悬臂浇筑法施工悬臂浇筑时预应力混凝土连续梁常用施工方法之一，适用于连续梁桥、T 形刚构桥、斜拉桥等桥型，它的特点是不需要在胯间设置支架，使用少量施工机具设备，便可很方便地跨越深谷和河流，适用于大跨径连续梁桥的施工。

梁段划分悬臂浇筑施工时,梁体一般要分成四部分浇筑。

O号块一般为5~10m , 悬臂分段一般为3~5m ,边孔支架现浇梁段一般为2~3各悬臂浇筑分段长，主梁跨中合龙段一般为l~3m0。

号块施工技术要点1、施工支架采用悬臂浇筑法施工时，墩顶0号块梁段在支架上立模现浇，并在施工过程中设置临时桥墩进行锚固，使0号块梁段能够承受两侧悬臂施工时产生的不平衡力矩。

施工支架可根据承台形式、墩身高度和地形情况, 分别支撑在承台、墩身或地面上。

施工支架可由万能杆件、贝雷桁架及型钢等组成，也可采用钢筋混凝土构件作临时支撑。

常用施工支架有扇形支架、高墩支架。

支架的顶面尺寸，根据拼装挂篮的需要和拟浇梁段的长度确定,横桥间的宽度一般比箱梁底板宽出L5~2.Om ,以便设立箱梁的夕M则模板。

2、支座(1)支座垫石。

垫石是永久支座的基石。

支座安装对平整度和对中精度要求较高，垫石高程误差应小于2mm ,为此垫石分两层浇筑。

首层的浇筑标高比设计标高低15cm。

第二层应利用带有整平器的模板，控制浇筑标高比设计标高稍高，再利用整平器及精准水准仪量测，反复整平混凝土面。

(2)临时支座。

大跨径预应力混凝土梁桥采用悬臂施工法施工，如结构采用T形钢构，因墩身与梁本身采用刚性连接，所以不存在梁、墩临时固结的问题。

悬臂梁桥与连续梁桥采用悬臂施工法时，为保证施工过程中结构的稳定可靠，必须对O号块梁段与桥墩采取临时固结措施或支撑措施。

临时支座的作用是在施工阶段临时固结梁、墩，承受施工时由墩两侧传来的悬臂梁段荷载，在梁体合龙后拆除和进行体系转换。

3、预应力施工：预应力混凝土的施工请查看原上传的内容——后张法预应力梁预制方法施工挂篮技术要点挂篮是悬臂浇筑施工的主要机具。

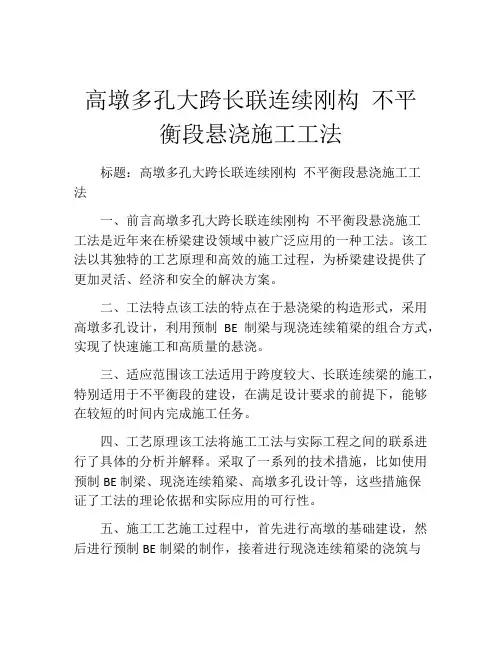

高墩多孔大跨长联连续刚构不平衡段悬浇施工工法标题：高墩多孔大跨长联连续刚构不平衡段悬浇施工工法一、前言高墩多孔大跨长联连续刚构不平衡段悬浇施工工法是近年来在桥梁建设领域中被广泛应用的一种工法。

该工法以其独特的工艺原理和高效的施工过程，为桥梁建设提供了更加灵活、经济和安全的解决方案。

二、工法特点该工法的特点在于悬浇梁的构造形式，采用高墩多孔设计，利用预制BE制梁与现浇连续箱梁的组合方式，实现了快速施工和高质量的悬浇。

三、适应范围该工法适用于跨度较大、长联连续梁的施工，特别适用于不平衡段的建设，在满足设计要求的前提下，能够在较短的时间内完成施工任务。

四、工艺原理该工法将施工工法与实际工程之间的联系进行了具体的分析并解释。

采取了一系列的技术措施，比如使用预制BE制梁、现浇连续箱梁、高墩多孔设计等，这些措施保证了工法的理论依据和实际应用的可行性。

五、施工工艺施工过程中，首先进行高墩的基础建设，然后进行预制BE制梁的制作，接着进行现浇连续箱梁的浇筑与拆模。

最后进行悬浇梁的安装与连接，形成完整的大跨长联连续刚构。

六、劳动组织为了有效组织施工工期，需要按照施工进度编制合理的劳动组织方案。

包括施工人员的数量和分工，施工队伍的组织和协调等。

七、机具设备为了顺利完成施工任务，需要使用一系列的机具设备，如吊装设备、振捣设备、灌缝设备、打胎设备等，这些设备的使用方法和性能特点也需要进行详细介绍。

八、质量控制为了保证施工过程中的质量达到设计要求，需要采取一系列的质量控制措施。

比如严格按照施工规范进行施工，及时进行质量检测和异常处理等。

九、安全措施在施工过程中，安全永远是第一要务。

需要对施工中的危险因素进行识别和防范，并采取相应的安全措施。

比如设置安全警示标志、合理安装防护设施等。

十、经济技术分析通过对施工工法的施工周期、施工成本和使用寿命进行分析，可以评估和比较该工法的经济性和可行性。

这对于选择合适的工法提供了参考依据。

不对称跨径连续刚构桥悬臂施工配重计算-最新资料不对称跨径连续刚构桥悬臂施工配重计算1 悬臂施工概述预应力混凝土桥施工一般采用悬臂施工。

悬臂浇筑是在桥墩两侧逐段对称就地浇筑混凝土，待混凝土达到一定强度后张拉预应力混凝土钢筋，移动机具模板（挂篮）继续浇筑下一节段。

在悬臂法施工过程中，要特别注意平衡浇筑。

不对称跨径连续刚构桥如果仍然采用悬臂法施工的话，开始阶段进行各个墩的T构平衡施工，当施工到T构两端不平衡时，如果不采取相应的措施，不平衡力可能会造成已形成结构的倾覆。

因此，这类不对称跨径连续刚构桥采用悬臂施工时，不平衡段的处理措施是该类桥能否成功修建的关键。

2 工程实例某预应力混凝土变截面连续刚构桥主桥长264m，跨径布置为72m+120m+72m。

每个T构有悬浇段13×2段，采用挂篮悬臂浇筑法对称施工，跨中侧13段，其编号为1#-13#段，长度为5×3.5m+8×4.5m。

边跨侧15段，其编号为1#-13#段，15#-16#段，长度为5×3.5m+8×4.5m+2×3m.中跨合拢段长度2.0m，边跨合拢段2.0m；两岸边跨现浇段长5.0m。

箱梁0号段长11m，每个“T”构纵桥向划分为平衡悬浇13个悬臂梁段，平衡施工的梁段数及梁段长度从根部至跨中分别为5×3.5m、8×4.5m，累计对称施工悬臂总长55.75m。

悬臂浇注梁段最大控制重量为1号段171.1t，边跨多出B15号、B16号不对称梁段，单节长度3m，梁高2.8m，单节混凝土方量为27.4m3.悬浇施工时在中跨压重平衡。

两岸边跨及中跨均采用挂篮悬臂浇筑法施工。

挂篮设计自重为44.81t.挂篮模板重9.0吨。

合拢段重量：18.3×2.6=47.58吨，15号段单节重量：27.4×2.6=71.24吨，16号段单节重量：27.4×2.6=71.24吨。

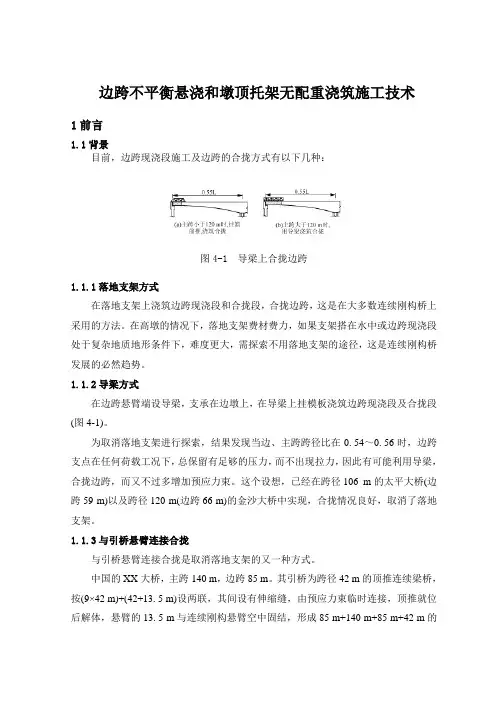

边跨不平衡悬浇和墩顶托架无配重浇筑施工技术1前言1.1背景目前，边跨现浇段施工及边跨的合拢方式有以下几种：图4-1 导梁上合拢边跨1.1.1落地支架方式在落地支架上浇筑边跨现浇段和合拢段，合拢边跨，这是在大多数连续刚构桥上采用的方法。

在高墩的情况下，落地支架费材费力，如果支架搭在水中或边跨现浇段处于复杂地质地形条件下，难度更大，需探索不用落地支架的途径，这是连续刚构桥发展的必然趋势。

1.1.2导梁方式在边跨悬臂端设导梁，支承在边墩上，在导梁上挂模板浇筑边跨现浇段及合拢段(图4-1)。

为取消落地支架进行探索，结果发现当边、主跨跨径比在0.54～0.56时，边跨支点在任何荷载工况下，总保留有足够的压力，而不出现拉力，因此有可能利用导梁，合拢边跨，而又不过多增加预应力束。

这个设想，已经在跨径106 m的太平大桥(边跨59 m)以及跨径120 m(边跨66 m)的金沙大桥中实现，合拢情况良好，取消了落地支架。

1.1.3与引桥悬臂连接合拢与引桥悬臂连接合拢是取消落地支架的又一种方式。

中国的XX大桥，主跨140 m，边跨85 m。

其引桥为跨径42 m的顶推连续梁桥，按(9×42 m)+(42+13.5 m)设两联，其间设有伸缩缝，由预应力束临时连接，顶推就位后解体，悬臂的13.5 m与连续刚构悬臂空中固结，形成85 m+140 m+85 m+42 m的连续刚构，缩短了工期，节省了投资。

XX的XX桥，边跨的刚构悬臂与引桥的悬臂在距边墩16 m处，以弹性支承连接。

该连接装置为内设钢箱，有盆式滑动支座与刚构与引桥相连，可以传递剪力及一定的弯矩，但不能传递轴向力和不能约束轴向变位。

1.2工程概况XX河特大桥主桥“T”构为90+3×160+90m预应力混凝土连续刚构箱梁桥，主桥两幅连续刚构箱梁均采用挂篮悬臂浇筑法施工，各单“T”箱梁除0#块外，分20对梁段，即6×3.0+6×3.5+4×4.0+4×4.5m进行对称悬臂浇筑，0#块长12.0m，边跨现浇段长度为8.9m，合拢段长2.0m，合拢顺序为：边跨→次边跨→中跨。

250m连续刚构悬臂浇筑施工工法一、悬臂段结构特点悬臂段属于连续刚构结构，其截面为箱形截面，构件为混凝土拼装箱梁。

悬臂段的悬臂长度为20m，纵向构件经过了优化设计，其尺寸为4m×3m。

悬臂段结构以其稳定性好、受力分布合理和工程施工周期短等特点而得到广泛应用。

二、施工方案2.1、针对不同建筑要求采用不同措施在施工过程中，需要针对不同建筑要求采取相应的措施，这样才能保证施工进度和质量。

如悬臂段中心部位采用了先进的板模式，以达到施工周期短的效果。

2.2、悬臂施工先行为了保障项目的顺利进展，悬臂施工被安排在整个工程的前期，这样可以更好地控制施工进度和质量。

悬臂造型为连续的拼装箱梁结构，这就使得悬臂施工必须采用特定的工法，也就是本篇文档重点介绍的250m连续刚构悬臂浇筑施工工法。

2.3、250m连续刚构悬臂浇筑施工工法这种悬臂浇筑施工工法的特点是连续浇筑，每次仅浇筑一台，采用尾灌式施工。

由于这种工法具有浇筑效率高、安全性好的特点，因此越来越多的工程采用这种工法进行施工。

2.3.1、工作流程•第一步：夯实摆臂基础的地面，将摆臂支架安装在基础上；•第二步：按照预定节点进行拼装，共拼装4个支撑点，每个支撑点的拼装工作需在楼板以下进行，之后整体起吊安装；•第三步：在整个工作平台上进行浇筑并抹平，要确保浇筑顺序良好；•第四步：浇筑混凝土砂浆，采用打水流方式，需要注意的是，质量和浇注速度的控制非常重要；2.3.2、技术要点•在进行悬臂施工的过程中，需要注意浇注地面水平性的控制；•在进行支撑点拼装的过程中，需要严格按照每个节点的拼装顺序进行安装，以达到支撑点的稳定性；•在进行混凝土砂浆浇筑的过程中，需要控制浇注速度与混凝土质量，以保证施工效率和质量；三、安全施工要点在施工过程中，需要注意以下安全施工要点：1.人员安全在进行施工的过程中，需要提高人员安全意识，全程佩戴防护设备，并遵守工地安全制度，杜绝发生人员伤害事故；2.设备安全在进行悬臂施工的过程中，需要对施工设备进行保养与维护，保证设备的安全运行；3.环境安全在进行施工的过程中，需要注意环境保护，杜绝对周边环境造成污染，保持良好的建设形象。

连续刚构桥非对称悬臂浇筑施工工法1、前言上部结构施工是连续刚构桥施工控制的关键。

对于桥墩不高、地面作业条件好的连续刚构桥，一般采用对称悬臂施工结合边跨长现浇段支架施工方法。

由于上部结构离地距离高、地面作业条件差的限制，贵州省乌江特大桥主桥结合现场实际情况采用了不对称悬臂浇筑施工方法，降低了施工费用、加快了施工进程，得到建设、监理、监控等单位的高度赞誉。

为了将乌江特大桥主桥连续刚构桥非对称悬臂浇筑施工的成功经验推而广之，经总结和提炼，制定了本工法，为今后类似结构施工提供参考或借鉴。

2、工法特点2.1、本工法的特点是在连续刚构桥上部结构最大平衡悬臂施工后，利用已有的悬臂施工机具，继续施工边跨节段（对应中跨位置设置压重），缩小边跨现浇段的长度，将边跨合拢段调整至边墩附近。

边墩墩顶节段通过埋设托架施工，并利用边跨悬臂施工挂篮合拢边跨。

该工法充分利用已有悬臂施工机具，避免了边跨搭设长范围的高支架施工带来的工期、费用和风险问题。

2.2、采用本工法可使得边跨悬臂施工机具继续利用，悬臂施工人员继续按照熟练的施工步骤和施工工艺进行边跨悬臂施工，既避免了长范围、高支架的材料设备消耗，节约了施工临时措施的费用，又避免了复杂地形高支架设计、搭设和拆除的时间，缩短了施工工期，降低了施工风险。

2.3、传统连续刚构桥上部结构在施工到最大平衡双悬臂状态后，通过边跨搭设支架来施工非对称的边跨梁段部分。

这种方法上部结构在悬臂施工过程中的施工机具和施工流程都是对称的，但非对称悬浇施工需在中跨及边跨施加临时荷载以抵消非对称悬浇偏载。

2.4、本工法在施工到最大平衡双悬臂状态后，边跨继续利用挂篮悬臂施工，中跨通过设置压重实现结构受力的平衡。

这种方法虽然需要中跨的压重措施，但避免了边跨现浇范围内的支架。

在上部结构离地距离高、地面作业条件差的条件下，本工法避免了传统的施工工法高支架施工的风险和费用，施工方便，操作简单，可节约资源、加快施工工期。

连续刚构悬臂浇筑施工方法及工艺一、概况XXXXⅠ号特大桥主桥上部为三跨预应力砼连续刚构箱梁桥，跨径为122+210+122米。

箱梁0#段长15m，每个T构纵桥向划分为36段对称梁段，梁段数及长度从根部至跨中分别为10×2.2m，10×2.5m，13×3.0m，3×3.5m，累计悬臂总长98m。

1号～36号梁段采用挂篮悬臂浇筑施工。

全桥共有3个合拢段，分别为两个边跨合拢段和一个中跨合拢段，合拢段长度均为2m，边跨现浇段长16米。

箱梁为三向预应力结构，整幅式单箱单室截面，箱梁顶板宽22.5m，底板宽11m，外翼板悬臂长5.75m。

箱梁根部梁高12.5m，跨中梁高3.5m，其间梁高按三次抛物线变化。

箱梁腹板在墩顶范围内厚120cm，从箱梁根部至10号段腹板厚70cm，从11号段至20号段厚60cm，从21号段至37号段为50cm。

底板从箱梁根部的120cm逐渐过渡到跨中的32cm。

二、连续刚构悬灌施工方案1、连续刚构施工组织安排连续刚构施工是本桥施工的重、难点，因此连续刚构施工除受项目部的正常组织机构领导外，另在项目部成立XXXXⅠ号特大桥科技攻关小组，以对梁部施工重点把关。

施工队伍安排上，由具有丰富桥梁施工经验的我公司第十一工程队来承担该桥施工。

第十一工程队下辖五个工班，第一工班30人，负责引桥剩余墩台身、主桥8#过渡墩、11#台及主桥两边跨现浇段的施工。

第二、三工班负责9#、10#主墩墩身及其T构的施工。

第二、三工班均由钢筋班、混凝土班、挂篮班、模坂班和预应力张拉班等小工班共80人组成。

第四、五工班均为混凝土生产工班，各有15人，分别负责7#墩拌合站和10#墩拌合站混凝土的生产。

另桥梁公司50人，负责引桥T梁的预制和架设。

2、连续刚构施工工期安排本桥开工日期为XXXX年7月1日，预计竣工日期为XXXX年4月30日，总工期为34个月。

具体工期安排见附录6《XXXXⅠ号特大桥施工网络计划图》。

连续刚构桥悬臂施工专项施工方案悬臂施工是在连续刚构桥建设中常用的一种施工方法，在悬臂施工过程中，需要制定专门的施工方案，以确保施工进度和施工质量。

本文将围绕连续刚构桥悬臂施工专项施工方案展开探讨。

一、施工前准备在进行悬臂施工之前，需要进行充分的准备工作。

首先，对悬臂施工区域进行详细勘测，了解地形地貌、环境条件等情况；其次，制定详细的施工方案，包括吊装方案、支撑方案等；最后，准备好所需的施工机械设备和人员。

二、悬臂施工工艺1. 连续刚构桥悬臂吊模在悬臂施工中，悬臂吊模是最关键的环节之一。

首先，按照设计图纸确定悬臂施工的跨度和高度；然后，搭建悬臂吊模，确保吊模的稳定性和承载能力；最后，进行吊装操作，将悬臂预制桥段准确吊装到位。

2. 连续刚构桥悬臂混凝土浇筑悬臂吊模就位后，需要进行混凝土浇筑。

在悬臂混凝土浇筑过程中，需要注意控制浇筑质量和浇筑速度，以确保混凝土的均匀性和强度；同时，要对浇筑现场进行严格的质量控制，避免出现质量问题。

三、安全措施1. 安全防护措施在悬臂施工过程中，安全是第一位的。

需要采取严格的安全防护措施，包括设置安全警示标识、规范作业流程等，确保施工人员的人身安全。

2. 施工现场管理施工现场管理也是非常重要的一环。

要对施工现场进行周边围护，确保周边交通畅通；同时要做好现场秩序管理，杜绝乱堆乱放行为。

四、质量控制为了确保悬臂施工的质量，需要进行严格的质量控制。

要对混凝土质量、吊装质量等进行全面检测，确保符合设计要求；同时，要对施工工艺进行监督和检查，及时发现并解决问题。

五、施工结束及验收当悬臂施工完成后，需要进行专业的验收。

验收内容包括施工工艺、施工质量、安全管理等方面，确保悬臂施工符合相关标准和规范。

通过本文对连续刚构桥悬臂施工专项施工方案的探讨，可以看出悬臂施工是一个复杂而重要的工程环节，需要科学合理的施工方案和严格的管理措施才能顺利进行。

希望本文对悬臂施工的相关人员有所帮助。

连续刚构桥悬臂浇注施工工艺及操作要点高铁的快速发展，向世界展现了我们的中国速度，但那时由于高铁速度高，冲击荷载大等要求，因此对于大跨连续钢构桥的施工精度、工后沉降以及跨中徐变挠度都提出了更高的要求，而刚构桥中应用最多的就是悬臂浇筑法，所以今天通过一个实例来和大家一起来巩固夯实一下桥梁悬臂浇筑的施工工艺以及操作要点吧！1、0#块采用墩顶托架法施工，安全可靠。

2、使用特制无平衡重、自行式挂篮,结构设计刚度大，受力明确，操作方便，重复利用性较好。

3、优化了钢筋绑扎、混凝土浇筑、预应力张拉施工工艺，将悬浇梁单节段施工时间缩短至平均8-10天（5天张拉），提高了工效，加快了施工进度。

4、将高标号、高性能、耐久性混凝土施工程序化、标准化。

5、悬浇梁线形和应力监控方法先进，效果好。

工艺原理：结合高空、跨航道、设计标准高、工期紧等特点，对于大体积0#块采用悬空托架施工并采用张拉钢绞线的方法进行预压。

悬灌挂篮采用了LM-300无平衡重自行式三角挂篮。

为了保证桥梁成桥后的质量和施工线形，悬灌施工过程中在对挂篮拼装、模板标高、钢筋绑扎、砼泵送、浇筑及养生、预应力张拉、压浆等环节进行控制的同时，还通过采用SAP2000、MIDAS 等软件模拟施工过程、计算节段预抛值，使成桥内力、线形符合要求。

通过对整个施工过程中各个环节的质量跟踪、安全控制，xx水道特大桥顺利完成合龙，保证了施工工期。

一、总体施工工艺本桥主墩位于水中，从岸边搭设栈桥至墩位，作为通道。

墩位处设塔吊，作为垂直提升机具。

混凝土采用输送泵泵送至施工现场。

0#块采用墩顶托架法施工，混凝土分两次浇筑。

悬浇施工采用三角挂篮，合龙顺序为先中跨后边跨，合龙段两侧设水箱配重，利用挂篮主桁架形成合龙段井字形吊架。

二、0#块施工工艺及技术0#块采用墩顶托架法施工，单片三角托架在地面采用型钢焊制，塔吊安装，与墩身顶部预埋钢板相连，0#块托架结构检算见图5.2-1。

0#块托架采用钢绞线张拉法预压，从托架顶安装钢绞线与承台预埋钢绞线相连，在托架顶采用千斤顶按设计荷载进行张拉。
