摘要：针对配网调度现状进行相应需求分析并提出配置方案，着重研究和设计了配网自愈系统。
使用配网自愈系统可以减少故障处理时调度员等候操作人员到达现场浪费的时间，由主站控制分段开关及环网联络开关，实现故障上、下游恢复供电，最终达到快速、准确处理故障，减少用户故障停电时间，提高线路供电可靠性的目的。
关键词：配网调度自动化；配网自愈系统；保护配置0 引言观察配网调度员日常操作可以发现，当前调度员的工作效率无法满足现有工作量需求；进一步研究得出其原因，并针对该原因提出和设计了配网自愈系统，以减轻调度员的工作量，提高调度员的工作效率。
1 应用系统需求背景随着电网企业转型改革，提升客户用电服务水平成为企业的重要经营目标，而配网线路停电次数多，停送电操作时间长，延时送电率高，严重制约了客户服务质量的提升。
利用配电自动化系统或终端，可以监视配电线路的运行状况，及时发现线路故障，诊断出故障区间并将故障区间隔离，自动恢复对非故障区间的供电。
鉴于此，本文主要研究了不同类型线路之间开关保护定值配合与自愈的实现方式[1]。
2 具体实施电压-时间型负荷开关：在分闸位置有明显可见断开点，带有简单灭弧装置，能够关合和开断负荷电流及过载电流，不能开断短路电流。
靠配套配网自动化终端与变电站出线断路器保护、重合闸配合，依靠配网自动化终端自身电压-时间逻辑判断功能实现故障隔离和非故障区间的供电恢复。
X时限（T X）：对分段用开关，X时限为开关单侧来电后开关合闸的时延；对联络用开关，X时限为在开关两侧有电压、分闸状态下，单侧失压后合闸的时延。
Y时限（T Y）：合闸确认（故障检测）时间，开关合闸后未超过Y时限的时间内又失压，则该开关分闸被闭锁在分闸状态。
Z时限（T Z）：失压分闸延时，即失压后开关自动分闸的时延。
电压-电流型负荷开关：在电压-时间型负荷开关的基础上，结合故障电流复合判据实现故障隔离和非故障区的快速恢复供电。
主要技术参数与电压-时间型负荷开关相同，但多了闭锁分闸功能。
配电网运行管理中的电力自动化系统技术随着现代社会的发展，电力系统已经成为了人们生活中不可或缺的一部分。
而随着电力系统的发展和扩张，配电网的规模也在不断增大，技术要求也在不断提高。
电力自动化系统技术在配电网运行管理中发挥着越来越重要的作用，为配电网的安全、可靠、高效运行提供了重要支撑。
本文将就配电网运行管理中的电力自动化系统技术进行探讨，希望能够为相关领域的专业人士和爱好者提供一些参考。
一、电力自动化系统概述电力自动化系统是以先进的信息技术、通信技术和控制技术为核心，对电力系统进行实时监控、管理和调度的系统。
其核心功能包括数据采集、数据传输、数据处理、控制指令下发等。
在配电网运行管理中，电力自动化系统可用于实时监测配电网设备的状态和运行情况，对异常情况及时作出反应，并实现远程控制和智能化调度，提高了系统运行的安全性和可靠性。
二、电力自动化系统在配电网中的应用1. 设备监测与故障检测配电网中的各种设备包括变压器、开关设备、保护设备等，通过电力自动化系统可以实时监测这些设备的运行状态，对设备的温度、电流、电压等参数进行监测和记录，及时发现设备的异常运行情况。
电力自动化系统还能够对设备进行故障检测，通过对设备的运行数据进行分析，可以预测设备的寿命和故障可能性，做好设备的维护和保养工作，提高了设备的可靠性和可用性。
2. 故障定位与隔离当配电网中发生故障时，电力自动化系统可以通过智能化的数据处理和分析，迅速确定故障点的位置，并对故障点进行隔离和恢复，以保证配电网其他部分的正常运行。
而传统的手动操作需要大量的人力和时间，不仅效率低下，而且可能导致系统长时间的停电，给用户带来不便。
3. 负载调度和优化在电力供求平衡不足时，电力自动化系统可以根据系统的运行状态和负载情况，实现负载的智能化调度和优化。
通过对负载的预测和调度可以有效地减少系统的过载风险，提高系统的供电可靠性。
通过对系统运行数据的分析和处理，还可以实现系统负载的合理分配，优化系统运行效率，提高系统的运行经济性。
配电网自动化系统建设规划一、引言配电网自动化系统是指利用先进的信息技术和通信技术，对配电网进行监控、管理和控制，以提高供电可靠性、经济性和安全性的系统。
本文将详细介绍配电网自动化系统建设规划，包括系统目标、建设内容、时间计划、技术要求等方面的内容。
二、系统目标1. 提高供电可靠性：通过自动化系统的建设，实现对配电网的实时监测和故障快速定位，能够及时采取措施进行修复，提高供电可靠性。
2. 提高供电经济性：自动化系统可以实现对配电网的负荷调度和优化，合理分配电力资源，降低能耗和运营成本。
3. 提高供电安全性：自动化系统可以实现对配电设备的状态监测和预警，及时发现潜在的安全隐患，减少事故发生的可能性。
三、建设内容1. 监控系统：建立配电网监控中心，实现对配电设备、路线和负荷的实时监测，包括电流、电压、功率因数等参数的采集和显示。
2. 故障定位系统：通过故障指示器和故障定位装置，实现对配电网故障的快速定位和隔离，减少故障对用户的影响。
3. 负荷调度系统：建立负荷调度中心，实现对配电网负荷的实时监测和调度，合理分配电力资源，提高供电经济性。
4. 安全监测系统：建立配电设备状态监测系统，实现对设备运行状态的实时监测和预警，及时发现潜在的安全隐患。
5. 通信网络：建设配电网通信网络，实现各个子系统之间的数据传输和通信，确保系统的稳定运行。
四、时间计划1. 前期准备阶段（1个月）：确定系统建设的目标和需求，制定详细的规划方案，进行系统设计和方案评审。
2. 系统建设阶段（6个月）：按照规划方案进行系统建设，包括硬件设备的采购和安装、软件系统的开辟和调试等。
3. 系统测试阶段（1个月）：对系统进行全面的测试和调试，确保系统的功能和性能符合要求。
4. 系统运行阶段（持续运行）：系统正式投入使用，并进行日常的运维和管理工作，保证系统的稳定运行。
五、技术要求1. 硬件设备：选择可靠性高、性能稳定的硬件设备，包括监测仪表、通信设备、故障指示器等。
对调度自动化的认识及其基本框架的设计一、调度自动化系统的作用：随着微电子技术、计算机技术和通信技术的发展,综合自动化技术也得到迅速发展;近几年来,综合自动化已成为热门话题,引起了电力工业各部门的注意和重视,并成为当前我国电力工业推行技术进步的重点之一;之所以如此,是因为：1、随着我国电力工业和电力系统的发展,对变电站的安全、经济运行要求越来越高,实现变电站综合自动化,可提高电网的安全、经济运行水平,减少基建投资,并为推广变电站无人值班提供了手段；2、随着电网复杂程度的增加,各级调度中心要求更多的信息,以便及时掌握电网及变电站的运行情况；3、为提高变电站的可控性,要求采用更多的远方集中控制、集中操作和反事故措施等；4、利用现代计算机技术、通讯技术等,提供先进的技术装备,可改变传统的二次设备模式,实现信息共享,简化系统,减少电缆,减少占地面积；5、对变电站进行全面的技术改造;变电站综合自动化系统完全可以满足以上要求,因此,近几年得到了迅速的发展;那么,电网调度自动化系统与综合自动化系统的关系是什么呢综合自动化是相对于整个变电站的二次设备来说的,包括各种微机继电保护装置、自动重合闸装置、低频自动减负荷装置、备用电源自投装置、以及远动装置等,它们利用先进的计算机技术、现代电子技术、通信技术和信号处理技术,实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护,以及与调度通信等综合性的自动化系统,它集保护、测量、控制、调节、通信、调度于一体;相对而言,电网调度自动化是综合自动化的一部分,它只包括远动装置和调度主站系统,是用来监控整个电网运行状态的;为使调度人员统观全局,运筹全网,有效地指挥电网安全、稳定和经济运行,实现电网调度自动化已成为调度现代电网的重要手段,其作用主要有以下三个方面：1、对电网安全运行状态实现监控电网正常运行时,通过调度人员监视和控制电网的周波、电压、潮流、负荷与出力；主设备的位置状况及水、热能等方面的工况指标,使之符合规定,保证电能质量和用户计划用电、用水和用汽的要求;2、对电网运行实现经济调度在对电网实现安全监控的基础上,通过调度自动化的手段实现电网的经济调度,以达到降低损耗、节省能源,多发电、多供电的目的;3、对电网运行实现安全分析和事故处理导致电网发生故障或异常运行的因素非常复杂,且过程十分迅速,如不能及时预测、判断或处理不当,不但可能危及人身和设备安全,甚至会使电网瓦解崩溃,造成大面积停电,给国民经济带来严重损失;为此,必须增强调度自动化手段,实现电网运行的安全分析,提供事故处理对策和相应的监控手段,防止事故发生以便及时处理事故,避免或减少事故造成的重大损失;二、调度自动化的基本内容：现代电网调度自动化所设计的内容范围很广,其基本内容如下：1、运行监视调度中心为了掌握电网正常运行工况、异常及事故状态,为了安全、经济调度和控制提供依据,必须对电网实现以保证安全运行为中心的运行监视,所以称为安全监视;按部颁有关法规、规程的要求和调度的需求,主要内容为：网调、省调要监视电网的频率、电压、潮流、发电与负荷容量、电量、水情河水位等参数；监视断路器、隔离开关、带负荷调压变压器调压分接头以及发电机组等设备的自动调节装置的工作位置状态,主要保护河岸全自动装置的动作状态等信息;地、县调和集控站运行监视的内容相对少一些,但对于大型的地调,所需的信息量仍然较多;运行监视的内容通过屏幕显示、动态调度模拟屏、打印、拷贝、记录及绘图等多种手段完成;2、经济调度电网经济调度的任务是在满足运行安全和供电质量要求的条件下,尽可能提高电网运行的经济性,合理地利用现有能源和设备,以最少的燃料消耗或费用、成本,保证安全发供电;因此,网调和省调要在按规定保证电网的频率和电压质量的前提下,使发电煤耗、水耗及网损最小,即发电成本最低,同时又能保证一定的备用容量,因而网调和省调要进行负荷预测,实现经济负荷与最佳负荷分配,制定发电机华语负荷曲线提供依据；实现水库经济调度与最优潮流分配,为在最佳水能水量综合利用的条件下,使水耗与网损最小;对于地调,则以实现负荷管理及其经济分配为基本内容,还要定时进行电压水平和无功功率分配的优化运算,用以提高电压质量、降低网损,在尖峰负荷时要平衡馈线负荷以降低线损,在有条件的地区电网内,还要实现降压变压器的经济运行,以实现小型梯级水电厂的经济运行等内容;经济调度的各种内容,需要同运行监视、自动控制、安全分析密切结合才能付诸实施;3、安全分析进行安全分析是对电网在正常和异常运行的状态进行分析及对事故发生前的状态预测和事故发生后的状态分析,是保证电网安全稳定运行的重要内容;当电网发生事故后,在实现事故顺序记录、事故追忆等功能的基础上,通过分析,跟踪事故的发展、参数的变化,保护和自动装置及断路器的动作情况,从而提出事故处理的对策,以达到缩短事故处理时间,防止事故扩大的目的;在地区电网发生事故时,还可以通过对配电网的故障分析和实现在线预操作,及时处理事故,改善地区电网的安全运行水平;此外,通过调度员的培训模拟,进行事故预想与事故演习,有效地提高调度人员运用调度自动化系统处理事故的临战能力;4、自动控制电网调度自动控制是在运行监视的基础上,对电网的安全与经济运行实施调节或控制;控制信号自上而下发送给厂、所或下级调度;这类控制范围很广,但主要是对断路器及其它发送发变电设备,例如,发电机、调相机、带负荷调压变压器、电力补偿设备等,通过调度人员实现遥控、遥调或自动实现相应的闭环控制或调节;上述电网调度自动化基本内容是紧密相关的,不论哪一级调度中心都必须以实现电网的全面运行监视为前提,根据各自的特点和需要,积极充实完善,以达到实现电网调度自动化的目的;三、电网调度自动化的基本功能：1、数据采集与安全监控SCADA它主要包括：通过远动系统实现数据采集；通过计算机系统实现数据处理与存储；通过人机联系系统中的屏幕显示CRT与动态调度模拟屏,对电网的运行工况实现在线监视,并具有打印制表、越限报警、模拟量记录、事件顺序记录、事故追忆、画面拷贝、系统自检及远动通道质量监测功能;在实现监视的基础上,通过计算机、远动与人机联系系统,对断路器、发电机组与调相机组、带负荷调压变压器、补偿设施等实现遥控与遥调,以及发送时钟等指令;2、自动发电控制AGC和经济调度控制EDC它们是对电网安全经济运行实现闭环控制的重要功能;在对电网频率调整的同时,实现经济调度控制,直接控制到各调频电厂,并计入线损修正,实现对互联电网联络线净功率频率偏移控制；对于非调频厂,则按日负荷曲线运行；对于有条件的电厂还应实现自动电压和无功功率控制AVC;3、安全分析与对策SA在实现网络结构分析和状态估计的条件下进行的实时潮流计算和安全状态分析;四、电网调度自动化系统的基本组成电网调度自动化系统由调度主站调度中心、厂站端、通信三大部分组成,但按其功能可分为：1、数据与信息的采集系统：前置机、远动终端、调制解调器、变送器;2、数据与信息的处理系统：主控计算机、外存储器、输入输出设备、计算机信道接口;3、数据与信息的传输系统：主站与厂站通信：有线、载波、光纤、短波、微波及卫星地面站;主站与主站通信：有线、光纤、微波及卫星地面站;4、人机联系系统：彩色屏幕显示器、打印机、拷贝机、记录仪表、绘图机、调度模拟屏、调度台;5、监控对象的相关系统：发电机组的成组自动操作与功率自动调节装置、机炉协调控制器、带负荷调压变压器分接头、电压与电流互感器、断路器的控制与信号回路、继电保护与按全自动装置的出口信号回路;6、不停电电源系统：交—直流整流器、直—交流逆变器、配套的直流蓄电池组;7、安全环保系统：防雷与接地、防火与灭火、防电磁干扰与防静电干扰、防噪声与防震、空调与净化、防盗与防鼠;五、调度自动化系统结构及组成：1. 主/备前置通讯机通讯前置机负责数据采集、规约解释、数据处理以及接收并处理系统的控制命令;2. 主/备服务器服务器存放整个系统的实时数据、历史数据及应用数据,为主/备前置通讯机、调度员工作站、后台工作站提供数据库服务,充当应用服务器;服务器另外对各工作站的工作状态进行监控,管理计算机网络设备和SCADA系统终端设备如打印机、显示器、投影仪等,监控系统的任务进程,提供事件/事故报警,监视网络通讯等;3. WEB浏览服务器本系统中配置WEB服务器提供WEB主页实时画面公布;这种方式使得网上的工作站无需任何专用程序支持,使用Windows内置的IE浏览器即可浏览实时数据;4. 系统时钟同步GPS接收全球定位系统GPS的时间作为系统的标准时间和系统频率,完成系统的时钟统一;网络系统内时钟同步：GPS时钟通过主备数采机接入SCADA系统;系统以数采机时钟为标准时钟,采用系统提供的校时功能完成网络各节点间的时钟同步;数采机支持识别GPS 时钟故障,防止误接收,并能产生报警;与RTU时钟同步：通过数采机与RTU通讯的方式校时,完成主站系统与RTU时钟同步;5. Nport通讯服务器Nport Server又称多串口网络通讯服务器,支持TCP/IP协议,可直接挂接在网络上,相当于网络组中的一员,便于主/备前置机的切换;它完全替代了以往的通道控制板和串行通道板;并且,该设备支持多种编程语言,操作及其简便;基本框架(1)网络形式多种多样,如EtherNet、FDDI 或ATM 等都可使用; 2单网、双网、低速网、高速网可以任意方式进行组合;系统支持灵活的网络配置,可以是单低速网、单高速网,可以是低速和高速双网混用,也可以是双高速网; 3采取网络冗余热备份;系统正常运行时,两个网络上都传输有用数据,并且两个网络上的数据流量保持动态平衡;当一个网络工作不正常时,系统将自动地通过另一网络传输所有数据;当故障网络恢复正常时,双网络将自动恢复到流量的动态平衡状态;从严格意义上来说,此系统的网络切换实际上是网络传输功能的弹性伸缩,网络本身对系统是透明的,双网络并无主、备之分; 4支持标准的网络接口,可以方便地与其它系统如MIS 等进行互联; 5易于与上级或下级调度组成广域网,进行网络数据交换,支持远程调试;在数据库连接技术方面,SCADA 系统也采取相关措施,主要体现在如下四个方面： 1支持组态地将系统实时数据库按用户指定的周期或事件产生触发刷新用户指定的外部实时数据库; 2支持直接读写指定数据库记录的字段数据,并具备将该数据与该系统组态定义的变量对应连接的能力,这使得该系统可以通过数据库与其它任何支持数据访问的应用程序实时交换信息; 3通过标准SQL 语句完成外部数据库的一般维护操作,如建表、删除表、插入、修改和删除记录; 4通过后台 API 的方式,将电力自动化系统中的常用的数据库查询工作打包,用户无需编写有关SQL 语句,只要简单地提供符合常规应用习惯的参数即可完成复杂的历史数据库查询和浏览工作;4. 系统性能指标提升措施 1系统采取冗余容错结构：双网络、双服务器、双前置机及双通道的冗余容错模型系统实现双网络容错是真正的热备用,双网络正常运行时,主、备网络同时都传送有用系统数据,双网络上的数据流量保持动态的平衡; 系统采取双服务器方式,当系统配置了主备服务器后,每个客户端同时与两个服务器连接,并向两个服务器发送信息,服务器控制程序自动检测客户端与服务器的连接模式,以确保唯一的数据转发,或将有关信息转发到感兴趣的客户端;同时客户端也自动检测服务器的状态; 系统采取双前置机方式：①基于485 总线方式的双机切换；②基于NportServer 的双机切换；③用户自定义方式的双机切换; 系统采取双通道方式：①系统采取以通道的方式与RTU 等采集设备进行连接;②系统支持自动主备通道切换,不支持手动切换,并且是采用冷备用原理;当主通道在传输数据时,备用通道不采集数据;当系统检测到主通道连接出现故障或者误码率过高,则自动启动备用通道采集数据,并将停止主通道的采集,此时主通道的地位转变为备用通道,原备用通道变为主通道不能重新接管数据的采集工作,除非当前的主通道出现故障; 2系统采取的网络通讯结构①采用点对点通讯模型主动传输系统改变的实时数据;网络环境下,实时数据库数据项的改变有以下三种可能：从通道采集数据改变实时数据库；运行后台语言实时数据库；从网络其它节点传递来改变实时数据库; ②采用客户/服务器查询方式,在网络中传递历史数据和进行实时数据库状态恢复; 系统对历史数据采用客户/服务器方式,在实际应用中,如对SOE 的查询、对历史曲线的查询等操作中,一般是用户提交查询条件,由系统将有关查询条件变为连接的历史数据库能够接受的标准或非标准SQL 语句,提交给数据库服务器,从历史数据库中查询得到满足有关条件的查询结果集,数据库服务器将该结果集通过网络传递给查询的计算机,计算机运行系统根据接收到的查询结果,将它转变为用户容易理解的方式,如曲线、报表等显示出来; 系统利用网络协议实现方便的容错系统模型,在该模型中,运行系统采用总线方式或通过专门的切换装置与连接的RTU 或其它智能数据采集设备连接,当主系统出现故障或通道出现故障时,备用系统将自动或手动获得控制权,保证系统正常运行;如下图所示： 3实现网络构架的有效扩充①架设远程工作站正常情况下所有计算机都是通过各自所配置的10—100M 网卡连至集线器上,传输媒质选择的是8 芯双绞线,这样的组网如果在两座比较分散的建筑物之间线距 1.5km 以上,则信号的抗干扰能力、准确度、保密能力都会大为下降,对准确度、实时性要求较高的工作站来讲,也就是说必须架设能满足的远程工作站,以解决距离服务器较远部门和系统的连网问题; ②架设移动工作站移动工作站的性质和远程工作有相似之处,而且有可移动性,其架设更有必要性;系统的原始数据、通道及远端接口都进行定期测试,传统的测试方法是部分人员在现场测量数据、计算结果,后台人员电话核对显示值和测试值,这样在准确性、及时性方面会受到很大影响,如果携带移动工作站至现场,在测试时由移动站向后台服务器请求数据与所测数据核对,准确度可得到较好的保障,其灵活性、实时性也非人眼可比;从移动站直接观测后台数据的同时,可以通过RTU 的RS—232 接口观察输出数据,并能直接进行遥控、遥测实验; 管理人员外出时,如果携带移动工作站,只要拨号和中心站连接,就可以方便的查看电网信息,了解系统情况; ③实现远程维护在传统情况下,当客户的软硬件系统出现故障时,通常需要厂家技术人员到现场维护,这种维护方式实时性差、效率低,还会造成用户停机过长,可能造成很大损失;计算机远程维护系统通过传输媒质和中心站连接,技术人员从自己的维护工作站对自动化系统的故障点进行分析判断,实现异地在线调试、修改和升级；同时还能进行目录查看、文件图像传输、实时语言对话;电力系统调度自动化大作业电子信息学院电气01班马芳芳。

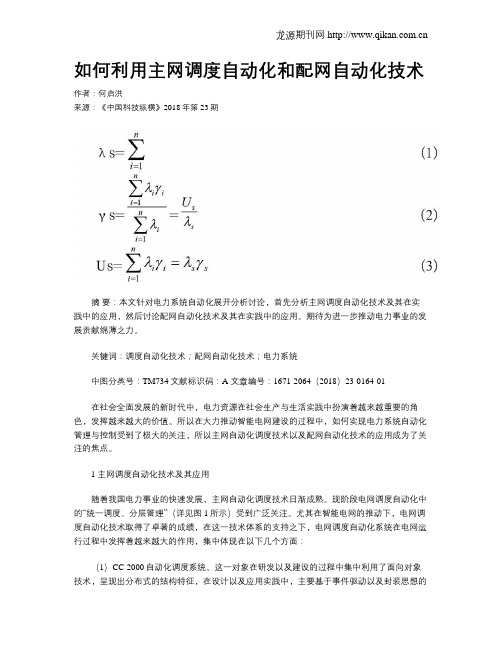

如何利用主网调度自动化和配网自动化技术作者：何启洪来源：《中国科技纵横》2018年第23期摘要：本文针对电力系统自动化展开分析讨论，首先分析主网调度自动化技术及其在实践中的应用，然后讨论配网自动化技术及其在实践中的应用。
