大学生方程式赛车使用材料分析
机械工程学院 1116150107 包俊
中文摘要：本篇论文介绍了大学生方程式赛车所用的材料，主要从车身材料，底盘材料以及车轮材料三个方面介绍。材料是方程式赛车的基础，必须具有优良的性能。其中，车身材料主要采用的是碳纤维，它具有轻盈，抗冲击的性能；赛车底盘则采用蜂窝铝材和碳纤维合成的复合材料，其具有机械强度高,耐温性好,耐腐蚀性好等性能；而车轮材料则比较复杂，会根据比赛赛道的不同选用不同的轮胎，有的软，有的硬，每场比赛所使用的轮胎成分差别很大，但是其外框主要是尼龙和聚酯纤维的复杂编织物。
English Abstract: This paper introduces the formula of materials used for college students, mainly from the body material, material of the chassis and wheel material is introduced from three aspects. Material is a Formula One racing based, must have excellent performance, which, the body material is the main use of carbon fiber, it has a light, shock resistant performance; racing chassis uses the titanium alloy material, which has high mechanical strength, good temperature resistance, good corrosion resistance and other properties; while the wheel material more complex, depending on the race track choose different tires, some soft, some hard, every game the used tire composition varies greatly, but the frame is mainly nylon and polyester fiber complex woven fabric.
中国大学生方程式汽车大赛（简称“中国FSAE”）是一项由高等院校汽车工程或汽车相关专业在校学生组队参加的汽车设计与制造比赛。各参赛车队按照赛事规则和赛车制造标准，在一年的时间内自行设计和制造出一辆在加速、制动、操控性等方面具有优异表现的小型单人座休闲赛车，能够成功完成全部或部分赛事环节的比赛。而本文则主要对其车身所用材料展开探究，赛车主要由车身，底盘和轮胎构成，下面就从这三方面来分别详细地介绍其所用材料和性能特点。
车身材料：碳纤维
车身是一辆赛车的主体部分，其重要性不言而喻，而赛车对于速度的追求则理所当然地要求车身材料必须具有轻盈的特点。而作为赛车手的屏障，其又必须具有良好的抗冲击性能，这两种看似矛盾的要求必须在一种材料中体现，似乎有些困难，而碳纤维材料则很好地符合了这两样要求。碳纤维，又称碳化纤维，泛指一些以碳纤维编织或多层复合而成的材料。因为它又轻又坚硬，所以它的用途很广泛。碳纤维在汽车领
域的应用率先从赛车开始，近年来在民用汽车中得到了广泛的引用。涂着清漆，故意
露出深沉的黑色编织花纹的碳纤维组件已不单单只是为了看上去拉风，“高碳”之风
越刮越烈。一般碳纤维的密度为1750 kg/立方米，如此低的密度让其更是广泛被使用
于大型飞机，例如空中客车的A350与A380，波音787均利用碳纤维复合材料来减轻耗油量。另外大型风力发电机的叶片，赛车、高端自行车的车身均为碳纤维复合材料需
求量增加的重要因素。另外，碳纤维还能够很好地保护车手。这是为什么呢？我们可
以可以注意一下F1赛车出现事故后，比如前鼻翼撞到护墙了，我们找不到鼻锥在哪里，原因是鼻锥是完全由碳纤维制成的，在撞击的一霎那产生巨大的冲力，极短的时间，
巨大的撞击力，碳纤维立即成为粉末了，尽可能地吸收这些力，从而保护赛车手。但
是碳纤维也有其缺点，就是价格昂贵。所以除了航空航天用的到以外，剩下的基本就
是F1赛车了。大学生方程式赛车毕竟不能和世界顶级的F1赛车相比，但是在2011年
方程式大学生赛车比赛上，8支团队的赛车采用了TeXtreme?丝束展开碳纤维织物，该
材料的使用使赛车的重量大大减轻，同时其性能也改善了。
底盘材料：蜂窝铝材和碳纤维合成的复合材料
赛车的底盘具有承重，以及装载赛车的各种器件的作用，所以其对稳固性的要求
很高，所以在碳纤维材料的基础上又增加了蜂窝铝材，一起构成复合材料，提高了性能，使其具有高强度的特点。蜂窝铝材的特点是中心为铝质六边形蜂窝，密度小（每
平方米大约为3～7公斤），是同厚度同面积木板重量的1/5，玻璃的1/6、铝材的
1/7，铝蜂窝板表面具有极高的平整度，抗震性能好，仅为玻璃幕墙比重的八分之一。追随自然产品的创新往往要模仿大自然的结构和形式，人类的发明创造无不受
到大自然的启发，并适应自然界的要求，蜂窝铝材就是一个很好的例子。而这两样
材料的结合所形成的符合材料则同时具备了两种材料的优点，从而使其更加符合要求。
轮胎材料：不同规格成分不同
赛车轮胎的制造成分大约包含了100多种物质，有时或许还会更多，然而，最重
要的成分只有三种：碳、油和硫磺。轮胎的软硬度对轮胎最终产生的效果有很大的影响，而轮胎的结构始终是在随着比赛的发展而巧妙地改进。轮胎的框架，是由尼龙和
聚酯这两种材料以复杂的方式混合在一起，制作而成的，因为轮胎需要应对强空气动
力阻力(赛车的速度达到每小时250公里时，强泻气流大于1吨)、纵向强阻力(4G)和
横向强阻力(5G)，以及偶尔辗过赛道边石块形成的强烈撞击，所以轮胎的框架必须具
备充足的硬度。在干燥气候下，这种轮胎遇到的主要问题是凹槽间的橡胶变形，因为
赛车不可能适应所有赛道的特征。所以在不同的赛道就会使用不同的轮胎.主要还是分
为干地轮胎和雨地轮胎。轮胎的柔软度会根据选用的化合物配方不同而发生变化，
最主要的三种成分包括碳、硫磺和油。通俗地说，轮胎中多用一些油，轮胎就会偏软。比赛轮胎的设计通常采用最柔软的橡胶配方以确保最大的抓地力，不过使用偏软的配
方也会使轮胎磨损得很快。只要观察一下赛道上的主赛车线，就可以发现大量残留下
来的橡胶颗粒（对于高速行驶的赛车而言，这些颗粒的撞击力相当于子弹）。所有的
轮胎在高温下可以维持不错的工作状态。赛车使用的是开槽的轮胎，通常在90摄氏度
至110摄氏度之间达到最佳工作温度。为了维持胎温，轮胎内填充的不是普通的空气
而是特殊的低密度气体，比如赛车轮胎内填充的是含氮气体混合物，这样可以在同样
温度下尽可能地减小胎压，同时也可以比普通的空气更久地维持胎压。中性胎（半雨胎）和全雨胎的花纹格式有所不同，这些轮胎表面的花纹格式有利于排除湿滑赛道上
的积水。对于车手而言，没有什么情况比赛车“滑水游戏”更糟的了，这是赛车几乎
处于完全的漂浮状态。显然这时赛车已经丧失了大部分的抓地力，现代赛车轮胎的花
纹格式设计可以在最短的时间内排出最多的水，从而确保轮胎表面同赛道的最大接触
面积。
方程式赛车是一项花费极高的运动项目，其所采用的材料也都是价格不菲，但是
这些材料具有很好的性能，从而使赛车能够不断地刷新速度的极限。
参考文献：伊恩-格雷厄姆著《赛车：巨大的机器1》东方出版社 2012—03-01
诺贝尔著《一级方程式赛车》机械工业出版社 2004-09-01
盖尔-塔奇曼著《美国国家地理：赛车》华东师范大学出版社 2011-01-01
陈纪钦著《汽车工程材料》重庆大学出版社 2010—05-01
李明惠著《汽车材料》机械工业出版 2011-06-01
迈利克著《汽车轻量化—材料设计与制造》机械工业出版社 2012-05-01
大学生方程式赛车悬架系统设计 中国大学生方程式汽车大赛，在XX年开始举办，至XX 年已举办三届，大赛目的是为了提高大学生汽车设计与团队协作等能力，而华南农业大学XX年才组队设计赛车，现在还没有派队参加比赛，本文初步探讨SAE赛车悬架设计的方案，为日后华南农业大学参赛打下基础。 本课题的重点和难点 1、根据整车的布置对FSAE赛车悬架的结构形式进行的选择。 2、对前后悬架的主要参数和导向机构进行初步的设计。 3、用Catia或Proe建立悬架三维实体模型。 4、在Adams/car中建立该悬架的虚拟样机模型，进行仿真，分析其运动学性能。 5、悬架设计方案确定后的优化改良。优化的方案一：用ADAMS/Insight进行优化，以车轮的定位参数优化目标，以上下横臂与车架的铰接点为设计变量进行优化。优化的方案二：轻量化，使用Ansys软件进行模拟悬架工作状况，进行受力分析，强度校核，优化个部件结构，受力情况。 1、查阅FSAE悬架的设计。 2、运用Pro/E或者Catia进行零件设计和仿真建模，设计出悬架的雏形。 3、在Adams/car中建立该悬架的虚拟样机模型，进行仿真，分析其运动学性能。 4、用ADAMS/Insight进行优化，改善操纵稳定性。
5、使用Ansys软件进行模拟悬架工作状况，进行受力分析，优化个部件结构及轻量化。 悬架设计流程如下： 首先要确定赛车主要框架参数，包括：外形尺寸、重量、发动机马力等等。 确定悬架系统类型，一般都会选用双横臂式，主要是决定选用拉杆还是推杆。 确定赛车的偏频和赛车前后偏频比。 估计簧上质量和簧下质量的四个车轮独立负重。 根据上面几个参数推算出赛车的悬架刚度和弹簧的弹性系数。 推算出赛车在没有安装防侧倾杆之前的悬架刚度初值，并计算车轮在最大负重情况下的轮胎变形。 计算没安装防侧倾杆时赛车的横向负载转移分布。 根据上面计算数值，选择防侧倾杆以获得预想的侧倾刚度和 LLTD。最后确定减振器阻尼率。 上面计算和选型完成后，再重新对初值进行校核。 运用Pro/E或者Catia进行零件设计和仿真建模，设计出悬架的雏形。在Adams/car中建立该悬架的虚拟样机模型，进行仿真，分析其运动学性能，并用ADAMS/Insight进行优化分析。 使用Ansys软件进行模拟悬架工作状况，进行受力分析，

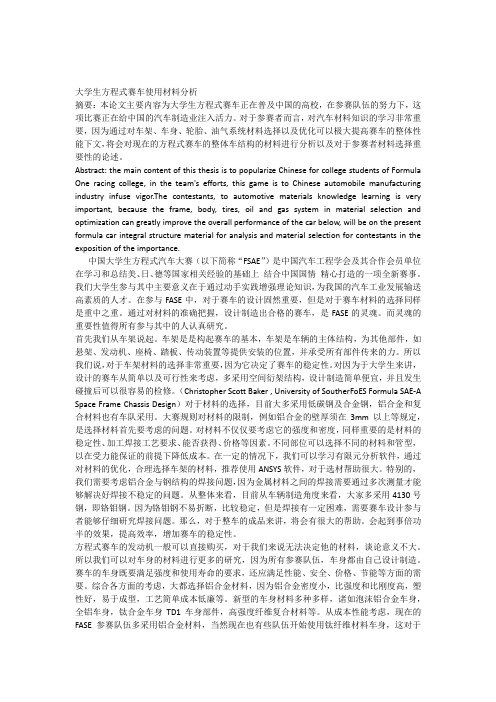

大学生方程式赛车使用材料分析 摘要：本论文主要内容为大学生方程式赛车正在普及中国的高校，在参赛队伍的努力下，这项比赛正在给中国的汽车制造业注入活力。对于参赛者而言，对汽车材料知识的学习非常重要，因为通过对车架、车身、轮胎、油气系统材料选择以及优化可以极大提高赛车的整体性能下文，将会对现在的方程式赛车的整体车结构的材料进行分析以及对于参赛者材料选择重要性的论述。 Abstract: the main content of this thesis is to popularize Chinese for college students of Formula One racing college, in the team's efforts, this game is to Chinese automobile manufacturing industry infuse vigor.The contestants, to automotive materials knowledge learning is very important, because the frame, body, tires, oil and gas system in material selection and optimization can greatly improve the overall performance of the car below, will be on the present formula car integral structure material for analysis and material selection for contestants in the exposition of the importance. 中国大学生方程式汽车大赛（以下简称“FSAE”）是中国汽车工程学会及其合作会员单位在学习和总结美、日、德等国家相关经验的基础上结合中国国情精心打造的一项全新赛事。我们大学生参与其中主要意义在于通过动手实践增强理论知识，为我国的汽车工业发展输送高素质的人才。在参与FASE中，对于赛车的设计固然重要，但是对于赛车材料的选择同样是重中之重。通过对材料的准确把握，设计制造出合格的赛车，是FASE的灵魂。而灵魂的重要性值得所有参与其中的人认真研究。 首先我们从车架说起。车架是是构起赛车的基本，车架是车辆的主体结构，为其他部件，如悬架、发动机、座椅、踏板、传动装置等提供安装的位置，并承受所有部件传来的力。所以我们说，对于车架材料的选择非常重要，因为它决定了赛车的稳定性。对因为于大学生来讲，设计的赛车从简单以及可行性来考虑，多采用空间衍架结构，设计制造简单便宜，并且发生碰撞后可以很容易的检修。
