机械设计基础(陈立德第三版)课后答案(1-18章全)

1-1至1-4解机构运动简图如下图所示。

图题1-1解图图题1-2解图图题1-3解图图题1-4解图1-5 解1-6 解1-7 解1-8 解1-9 解1-10 解1-11 解1-12 解1-13解该导杆机构的全部瞬心如图所示，构件 1、3的角速比为：1-14解该正切机构的全部瞬心如图所示，构件 3的速度为：，方向垂直向上。

1-15解要求轮 1与轮2的角速度之比，首先确定轮1、轮2和机架4三个构件的三个瞬心，即，和，如图所示。

则：，轮2与轮1的转向相反。

1-16解（ 1）图a中的构件组合的自由度为：自由度为零，为一刚性桁架，所以构件之间不能产生相对运动。

（ 2）图b中的 CD 杆是虚约束，去掉与否不影响机构的运动。

故图 b中机构的自由度为：所以构件之间能产生相对运动。

题 2-1答 : a ），且最短杆为机架，因此是双曲柄机构。

b ），且最短杆的邻边为机架，因此是曲柄摇杆机构。

c ），不满足杆长条件，因此是双摇杆机构。

d ），且最短杆的对边为机架，因此是双摇杆机构。

题 2-2解 : 要想成为转动导杆机构，则要求与均为周转副。

（ 1 ）当为周转副时，要求能通过两次与机架共线的位置。

见图 2-15 中位置和。

在中，直角边小于斜边，故有：（极限情况取等号）；在中，直角边小于斜边，故有：（极限情况取等号）。

综合这二者，要求即可。

（ 2 ）当为周转副时，要求能通过两次与机架共线的位置。

见图 2-15 中位置和。

在位置时，从线段来看，要能绕过点要求：（极限情况取等号）；在位置时，因为导杆是无限长的，故没有过多条件限制。

（ 3 ）综合（ 1 ）、（ 2 ）两点可知，图示偏置导杆机构成为转动导杆机构的条件是：题 2-3 见图。

图题 2-4解 : （ 1 ）由公式，并带入已知数据列方程有：因此空回行程所需时间；（ 2 ）因为曲柄空回行程用时，转过的角度为，因此其转速为：转 / 分钟题 2-5解 : （ 1 ）由题意踏板在水平位置上下摆动，就是曲柄摇杆机构中摇杆的极限位置，此时曲柄与连杆处于两次共线位置。

a目录第1章机械设计概述 (1)第2章摩擦、磨损及润滑概述 (3)第3章平面机构的结构分析 (12)第4章平面连杆机构 (16)第5章凸轮机构 (36)第6章间歇运动机构 (46)第7章螺纹连接与螺旋传动 (48)第8章带传动 (60)第9章链传动 (73)第10章齿轮传动 (80)第11章蜗杆传动 (112)第12章齿轮系 (124)第13章机械传动设计 (131)第14章轴和轴毂连接 (133)第15章轴承 (138)第16章其他常用零、部件 (152)第17章机械的平衡与调速 (156)第18章机械设计CAD简介 (163)第1章机械设计概述1.1机械设计过程通常分为哪几个阶段？各阶段的主要内容是什么？答：机械设计过程通常可分为以下几个阶段：1.产品规划主要工作是提出设计任务和明确设计要求。

2.方案设计在满足设计任务书中设计具体要求的前提下，由设计人员构思出多种可行方案并进行分析比较，从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。

3.技术设计完成总体设计、部件设计、零件设计等。

4.制造及试验制造出样机、试用、修改、鉴定。

1.2常见的失效形式有哪几种？答：断裂，过量变形，表面失效，破坏正常工作条件引起的失效等几种。

1.3什么叫工作能力？计算准则是如何得出的？答：工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。

对于载荷而言称为承载能力。

根据不同的失效原因建立起来的工作能力判定条件。

1.4标准化的重要意义是什么？答：标准化的重要意义可使零件、部件的种类减少，简化生产管理过程，降低成本，保证产品的质量，缩短生产周期。

第2章摩擦、磨损及润滑概述2.1按摩擦副表面间的润滑状态，摩擦可分为哪几类？各有何特点？答：摩擦副可分为四类：干摩擦、液体摩擦、边界摩擦和混合摩擦。

干摩擦的特点是两物体间无任何润滑剂和保护膜，摩擦系数及摩擦阻力最大，磨损最严重，在接触区内出现了粘着和梨刨现象。

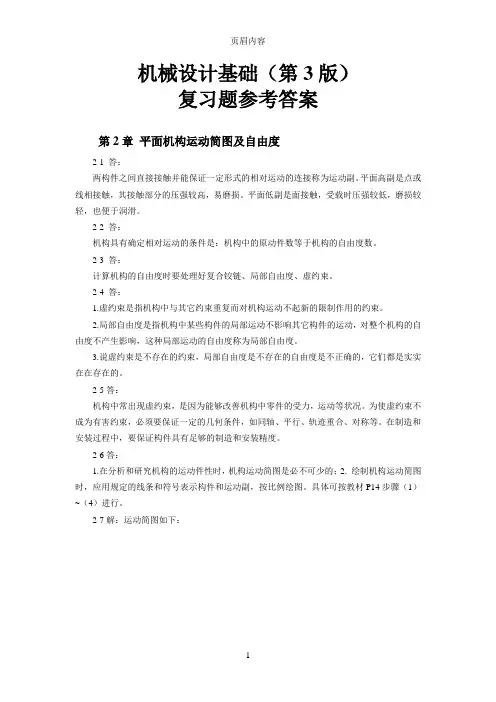

机械设计基础（第3版）复习题参考答案第2章平面机构运动简图及自由度2-1 答：两构件之间直接接触并能保证一定形式的相对运动的连接称为运动副。

平面高副是点或线相接触，其接触部分的压强较高，易磨损。

平面低副是面接触，受载时压强较低，磨损较轻，也便于润滑。

2-2 答：机构具有确定相对运动的条件是：机构中的原动件数等于机构的自由度数。

2-3 答：计算机构的自由度时要处理好复合铰链、局部自由度、虚约束。

2-4 答：1.虚约束是指机构中与其它约束重复而对机构运动不起新的限制作用的约束。

2.局部自由度是指机构中某些构件的局部运动不影响其它构件的运动，对整个机构的自由度不产生影响，这种局部运动的自由度称为局部自由度。

3.说虚约束是不存在的约束，局部自由度是不存在的自由度是不正确的，它们都是实实在在存在的。

2-5答：机构中常出现虚约束，是因为能够改善机构中零件的受力，运动等状况。

为使虚约束不成为有害约束，必须要保证一定的几何条件，如同轴、平行、轨迹重合、对称等。

在制造和安装过程中，要保证构件具有足够的制造和安装精度。

2-6答：1.在分析和研究机构的运动件性时，机构运动简图是必不可少的；2. 绘制机构运动简图时，应用规定的线条和符号表示构件和运动副，按比例绘图。

具体可按教材P14步骤（1）~（4）进行。

2-7解：运动简图如下：12-8 答：1. F =3n －2P L －P H =3×3－2×4－0=1。

该机构的自由度数为1。

2.机构的运动简图如下：2-9答：（a ）1.图（a ）运动简图如下图；2.F =3n －2P L －P H =3×3－2×4－0=1，该机构的自由度数为1ABCD 123（b ）1.图（b ）运动简图如下图；2.F =3n －2P L －P H =3×3－2×4－0=1。

该机构的自由度数为1。

B2-10答：（a）n=9 P L=13 P H=0F=3n－2P L－P H=3×9－2×13－0=1该机构需要一个原动件。

1-1至1-4解机构运动简图如下图所示。

图 1.11 题1-1解图图1.12 题1-2解图图1.13 题1-3解图图1.14 题1-4解图1-5 解1-6 解1-7 解1-8 解1-9 解1-10 解1-11 解1-12 解1-13解该导杆机构的全部瞬心如图所示，构件 1、3的角速比为：1-14解该正切机构的全部瞬心如图所示，构件 3的速度为：，方向垂直向上。

1-15解要求轮 1与轮2的角速度之比，首先确定轮1、轮2和机架4三个构件的三个瞬心，即，和，如图所示。

则：，轮2与轮1的转向相反。

1-16解（ 1）图a中的构件组合的自由度为：自由度为零，为一刚性桁架，所以构件之间不能产生相对运动。

（ 2）图b中的 CD 杆是虚约束，去掉与否不影响机构的运动。

故图 b中机构的自由度为：所以构件之间能产生相对运动。

题 2-1答 : a ），且最短杆为机架，因此是双曲柄机构。

b ），且最短杆的邻边为机架，因此是曲柄摇杆机构。

c ），不满足杆长条件，因此是双摇杆机构。

d ），且最短杆的对边为机架，因此是双摇杆机构。

题 2-2解 : 要想成为转动导杆机构，则要求与均为周转副。

（ 1 ）当为周转副时，要求能通过两次与机架共线的位置。

见图 2-15 中位置和。

在中，直角边小于斜边，故有：（极限情况取等号）；在中，直角边小于斜边，故有：（极限情况取等号）。

综合这二者，要求即可。

（ 2 ）当为周转副时，要求能通过两次与机架共线的位置。

见图 2-15 中位置和。

在位置时，从线段来看，要能绕过点要求：（极限情况取等号）；在位置时，因为导杆是无限长的，故没有过多条件限制。

（ 3 ）综合（ 1 ）、（ 2 ）两点可知，图示偏置导杆机构成为转动导杆机构的条件是：题 2-3 见图 2.16 。

图 2.16题 2-4解 : （ 1 ）由公式，并带入已知数据列方程有：因此空回行程所需时间；（ 2 ）因为曲柄空回行程用时，转过的角度为，因此其转速为：转 / 分钟题 2-5解 : （ 1 ）由题意踏板在水平位置上下摆动，就是曲柄摇杆机构中摇杆的极限位置，此时曲柄与连杆处于两次共线位置。

目录第1章机械设计概述 (1)第2章摩擦、磨损及润滑概述 (3)第3章平面机构的结构分析 (12)第4章平面连杆机构 (16)第5章凸轮机构 (36)第6章间歇运动机构 (46)第7章螺纹连接与螺旋传动 (48)第8章带传动 (60)第9章链传动 (73)第10章齿轮传动 (80)第11章蜗杆传动 (112)第12章齿轮系 (124)第13章机械传动设计 (131)第14章轴和轴毂连接 (133)第15章轴承 (138)第16章其他常用零、部件 (152)第17章机械的平衡与调速 (156)第18章机械设计CAD简介 (163)第1章机械设计概述1.1机械设计过程通常分为哪几个阶段？各阶段的主要内容是什么？答：机械设计过程通常可分为以下几个阶段：1.产品规划主要工作是提出设计任务和明确设计要求。

2.方案设计在满足设计任务书中设计具体要求的前提下，由设计人员构思出多种可行方案并进行分析比较，从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。

3.技术设计完成总体设计、部件设计、零件设计等。

4.制造及试验制造出样机、试用、修改、鉴定。

1.2常见的失效形式有哪几种？答：断裂，过量变形，表面失效，破坏正常工作条件引起的失效等几种。

1.3什么叫工作能力？计算准则是如何得出的？答：工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。

对于载荷而言称为承载能力。

根据不同的失效原因建立起来的工作能力判定条件。

1.4标准化的重要意义是什么？答：标准化的重要意义可使零件、部件的种类减少，简化生产管理过程，降低成本，保证产品的质量，缩短生产周期。

第2章摩擦、磨损及润滑概述2.1按摩擦副表面间的润滑状态，摩擦可分为哪几类？各有何特点？答：摩擦副可分为四类：干摩擦、液体摩擦、边界摩擦和混合摩擦。

干摩擦的特点是两物体间无任何润滑剂和保护膜，摩擦系数及摩擦阻力最大，磨损最严重，在接触区内出现了粘着和梨刨现象。

机械设计基础第1章平面机构自由度习题解答1-1至1-4 绘制机构运动简图。

1-11-21-31-41-5至1-12 计算机构自由度局部自由度虚约束局部自由度1-5 有一处局部自由度（滚子），有一处虚约束（槽的一侧），无复合铰链n=6 P L=8 P H=1 F=3×6-2×8-1=11-6 有一处局部自由度（滚子），无复合铰链、虚约束n=8 P L=11 P H=1 F=3×8-2×11-1=11-7 无复合铰链、局部自由度、虚约束n=8 P L=11 P H=0 F=3×8-2×11-0=21-8 无复合铰链、局部自由度、虚约束n=6 P L=8 P H=1 F=3×6-2×8-1=11-9 有两处虚约束（凸轮、滚子处槽的一侧），局部自由度1处，无复合铰链n=4 P L=4 P H=2F=3×4-2×4-2=21-10 复合铰链、局部自由度、虚约束各有一处凸轮、齿轮为同一构件时，n=9 P L=12 P H=2F=3×9-2×12-2=1凸轮、齿轮为不同构件时n=10 P L=13 P H=2 F=3×10-2×13-2=2 图上应在凸轮上加一个原动件。

1-11 复合铰链一处，无局部自由度、虚约束n=4 P L=4 P H=2 F=3×4-2×4-2=2 1-12 复合铰链、局部自由度、虚约束各有一处n=8 P L=11 P H=1 F=3×8-2×11-1=1。

第三章部分题解3-5图3-37所示为一冲床传动机构的设计方案。

设计者的意图是 通过齿轮1带动凸轮2旋转后，经过摆杆3带动导杆4来实 现冲头 上下冲压的动作。

试分析此方案有无结构组成原理上的错 误。

若有,应如何修改？ 解画出该方案的机动示意图如习题3-5解图(a),其自由度为:F=3n-2P -P =3 3-2 ?-1=0 其中:滚子为局部自由度计算可知:自由度为零，故该方案无法实现所要求的运动，即结 习题3-5图 图3-37解决方法:1增加一个构件和一个低副，如习题3-5解图(b) 所示。

其自由度为: 构组成原理上有错误。

F =3n-2P -P =3 ?-2 5-1 = 1 542将一个低副改为高副，如习题3-5解图(c)所示。

其自由度为:F =3n-2P -P =3 3-2 ?-2=154习题3-5解图(a)?画出图3-38所示机构的运动简图(运动尺寸由图 上量取),并计算其自由度。

(a)机构模型(d)机构模型 图3-38习题3-6图习题3-6(a)图所示机构的运动简图可画成习题 3-6(a)解图(a)或习 题3-6(a)解图(b)的两种形式。

计算该机构自由度为:3-654F =3n-2P -P =3 ?-2 4-0=1 54习题3-6(a)解图(a)习题3-6(a)解图(b)?习题3-6(d)图所示机构的运动简 图可画成习题 3-6(d)解图(a)、习题3-6(d)解图(b)、习题3-6(d)解图 (c)解(d) 等多种形式。

-1-3-7 解(a)解(b)解(c) 6 习题3-5解图(b)习题3-5解图(c) 解⑻科=O.QOIm min。

机械制造技术基础（第三版）课后习题答案第二章2-1.金属切削过程有何特征？用什么参数来表示？答：2-2.切削过程的三个变形区各有什么特点？它们之间有什么关联？答：第一变形区：变形量最大。

第二变形区：切屑形成后与前刀面之间存在压力，所以沿前刀面流出时有很大摩擦，所以切屑底层又一次塑性变形。

第三变形区：已加工表面与后刀面的接触区域。

这三个变形区汇集在切削刃附近，应力比较集中，而且复杂，金属的被切削层在此处于工件基体分离，变成切屑，一小部分留在加工表面上。

2-3.分析积屑瘤产生的原因及其对加工的影响，生产中最有效地控制它的手段是什么？答：在中低速切削塑性金属材料时,刀—屑接触表面由于强烈的挤压和摩擦而成为新鲜表面,两接触表面的金属原子产生强大的吸引力,使少量切屑金属粘结在前刀面上,产生了冷焊,并加工硬化,形成瘤核。

瘤核逐渐长大成为积屑瘤，且周期性地成长与脱落。

积屑瘤粘结在前刀面上，减少了刀具的磨损；积屑瘤使刀具的实际工作前角大，有利于减小切削力；积屑瘤伸出刀刃之外，使切削厚度增加，降低了工件的加工精度；积屑瘤使工件已加工表面变得较为粗糙。

由此可见：积屑瘤对粗加工有利，生产中应加以利用；而对精加工不利，应以避免。

消除措施：采用高速切削或低速切削，避免中低速切削；增大刀具前角，降低切削力；采用切削液。

2-4切屑与前刀面之间的摩擦与一般刚体之间的滑动摩擦有无区别？若有区别，而这何处不同？答：切屑形成后与前刀面之间存在压力，所以流出时有很大的摩擦，因为使切屑底层又一次产生塑性变形，而且切屑与前刀面之间接触的是新鲜表面，化学性质很活跃。

而刚体之间的滑动摩擦只是接触表面之间的摩擦，并没有塑性变形和化学反应2-5车刀的角度是如何定义的？标注角度与工作角度有何不同？答：分别是前角、后角、主偏角、副偏角、刃倾角（P17）。

工作角度是以切削过程中实际的切削平面、基面和正交平面为参考平面确定的刀具角度。

2-6金属切削过程为什么会产生切削力？答：因为刀具切入工具爱你，是被加工材料发生变形并成为切屑，所以（1）要克服被加工材料弹性变形的抗力，（2）要克服被加工材料塑性变形的抗力，（3）要克服切屑与前刀面的摩擦力和后刀面与过度表面和以加工表面之间的摩擦力。

第16章 其他常常利用零、部件两轴轴线的偏移形式有哪几种？答：有经向位移、轴向位移、偏角位移和综合以上三种位移中的几种同时发生的情形。

凸缘联轴器两种对中方式的特点各是什么？答：凹凸槽对中时轴必需作轴向移动；用螺栓与孔的紧配合对中时不须轴作轴向移动，且传递扭矩大。

联轴器与聚散器的主要区别是什么？答：联轴器只维持两轴的接合，聚散器可在机械工作中随时定成两轴的接合与分离。

常常利用联轴器和聚散器有哪些类型？各有哪些特点？应用于哪些场合？答：常常利用联轴器可分为刚性联轴器和挠性联器两大类，刚性联轴器不能补尝两轴的相对位移，用于两轴严格对中并在工作中不发生相对位移的场合；挠性联轴器具有必然的补尝两轴相对位移的能力，用于工作中两轴可能会发生相对位移的场合。

常常利用聚散器分为牙嵌式和摩擦式两大类。

牙嵌式聚散器结构简单，制造容易，但在接合式分离时齿间会有冲击，用于转矩不大、接合或分离时两轴静止或转速差很小的场合；摩擦式聚散器接合进程平稳，冲击、振动较小，有过载保护作用，但外廓尺寸大，接合分离时有滑动摩擦，发烧量及磨损较大，用于转矩较大，两轴有较大转速差的场合。

无弹性元件联轴器与弹性联轴器在补偿位移的方式上有何不同？答：无弹性元件联轴器利用联轴器工作元件间的动联接实现位移补偿；弹性联轴器利用其中弹性元件的变形来补偿位移。

牙嵌式聚散器与牙嵌式安全聚散器有何区别？答：不同点在于牙嵌式安全聚散器的牙的倾斜角α较大，且无操纵机构。

普通自行车上手闸、鞍座等处的弹簧各属于什么类型？其功用是什么？答：手闸处的弹簧是扭转弹簧，用于刹车后手闸复位；鞍座处的弹簧是螺旋压簧，用于缓冲吸振。

圆栓螺旋弹簧的端部结构有何作用？答：紧缩弹簧的端部结构起支承作用，拉伸弹簧的端部结构功用是利于弹簧的安装及加载。

某电动机与油泵之间用弹性套柱销连轴器连接，功率P =,转速n =970r/min,两轴直径均为42mm ，试选择连轴器的型号。

解：（1）计算名义转矩。

机械设计基础（第3版）复习题参考答案第2章平面机构运动简图及自由度2-1 答：两构件之间直接接触并能保证一定形式的相对运动的连接称为运动副。

平面高副是点或线相接触，其接触部分的压强较高，易磨损。

平面低副是面接触，受载时压强较低，磨损较轻，也便于润滑。

2-2 答：机构具有确定相对运动的条件是：机构中的原动件数等于机构的自由度数。

2-3 答：计算机构的自由度时要处理好复合铰链、局部自由度、虚约束。

2-4 答：1. 虚约束是指机构中与其它约束重复而对机构运动不起新的限XXX用的约束。

2. 局部自由度是指机构中某些构件的局部运动不影响其它构件的运动，对整个机构的自由度不产生影响，这种局部运动的自由度称为局部自由度。

3. 说虚约束是不存在的约束，局部自由度是不存在的自由度是不正确的，它们都是实实在在存在的。

2-5 答：机构中常出现虚约束，是因为能够改善机构中零件的受力，运动等状况。

为使虚约束不成为有害约束，必须要保证一定的几何条件，如同轴、平行、轨迹重合、对称等。

在制造和安装过程中，要保证构件具有足够的制造和安装精度。

2-6 答：1.在分析和研究机构的运动件性时，机构运动简图是必不可少的；2. 绘制机构运动简图时，应用规定的线条和符号表示构件和运动副，按比例绘图。

具体可按教材P14步骤（1）~（4）进行。

2-7 解：运动简图如下：2-8 答：1. F =3n －2P L －P H =3×3－2×4－0=1。

该机构的自由度数为1。

2.机构的运动简图如下：2-9答：（a ）1.图（a ）运动简图如下图；2.F =3n －2P L －P H =3×3－2×4－0=1，该机构的自由度数为1ABCD 123（b ）1.图（b ）运动简图如下图；2. F =3n －2P L －P H =3×3－2×4－0=1。

该机构的自由度数为1。

B2-10 答：（a）n=9 P L=13 P H=0F=3n－2P L－P H=3×9－2×13－0=1该机构需要一个原动件。

第二章2-1.金属切削过程‎有何特征？用什么参数来‎表示？答：2-2.切削过程的三‎个变形区各有‎什么特点？它们之间有什‎么关联？答：第一变形区：变形量最大。

第二变形区：切屑形成后与‎前刀面之间存‎在压力，所以沿前刀面‎流出时有很大‎摩擦，所以切屑底层‎又一次塑性变‎形。

第三变形区：已加工表面与‎后刀面的接触‎区域。

这三个变形区‎汇集在切削刃‎附近，应力比较集中‎，而且复杂，金属的被切削‎层在此处于工‎件基体分离，变成切屑，一小部分留在‎加工表面上。

2-3.分析积屑瘤产‎生的原因及其‎对加工的影响‎，生产中最有效‎地控制它的手‎段是什么？答：在中低速切削‎塑性金属材料‎时,刀—屑接触表面由‎于强烈的挤压‎和摩擦而成为‎新鲜表面,两接触表面的‎金属原子产生‎强大的吸引力‎,使少量切屑金‎属粘结在前刀‎面上,产生了冷焊,并加工硬化,形成瘤核。

瘤核逐渐长大‎成为积屑瘤，且周期性地成‎长与脱落。

积屑瘤粘结在‎前刀面上，减少了刀具的‎磨损；积屑瘤使刀具‎的实际工作前‎角大，有利于减小切‎削力；积屑瘤伸出刀‎刃之外，使切削厚度增‎加，降低了工件的‎加工精度；积屑瘤使工件‎已加工表面变‎得较为粗糙。

由此可见：积屑瘤对粗加‎工有利，生产中应加以‎利用；而对精加工不‎利，应以避免。

消除措施：采用高速切削‎或低速切削，避免中低速切‎削；增大刀具前角‎，降低切削力；采用切削液。

2-4切屑与前刀‎面之间的摩擦‎与一般刚体之‎间的滑动摩擦‎有无区别？若有区别，而这何处不同‎？答：切屑形成后与‎前刀面之间存‎在压力，所以流出时有‎很大的摩擦，因为使切屑底‎层又一次产生‎塑性变形，而且切屑与前‎刀面之间接触‎的是新鲜表面‎，化学性质很活‎跃。

而刚体之间的‎滑动摩擦只是‎接触表面之间‎的摩擦，并没有塑性变‎形和化学反应‎2-5车刀的角度‎是如何定义的‎？标注角度与工‎作角度有何不‎同？答：分别是前角、后角、主偏角、副偏角、刃倾角（P17）。

第11章 蜗杆传动11.1 蜗杆传动的特点及使用条件是什么？答：蜗杆传动的特点是：结构紧凑，传动比大。

一般在传递动力时，10~80i =；分度传动时只传递运动，i 可达1 000；传动平稳，无噪声；传动效率低；蜗轮一般用青铜制造，造价高；蜗杆传动可实现自锁。

使用条件：蜗杆传动用于空间交错(90 )轴的传动。

用于传动比大，要求结构紧凑的传动，传递功率一般小于50kW 。

11.2 蜗杆传动的传动比如何计算？能否用分度圆直径之比表示传动比？为什么？ 答：蜗杆传动的传动比可用齿数的反比来计算，即1221i n n z z ==；不能用分度圆直径之比表示传动比，因为蜗杆的分度圆直径11d mq mz =≠。

11.3 与齿轮传动相比较，蜗杆传动的失效形式有何特点？为什么？答：蜗杆传动的失效形式与齿轮传动类似，有点蚀、弯曲折断、磨损及胶合。

但蜗杆传动中蜗轮轮齿的胶合、磨损要比齿轮传动严重得多。

这是因为蜗杆传动啮合齿面间的相对滑动速度大，发热严重，润滑油易变稀。

当散热不良时，闭式传动易发生胶合。

在开式传动及润滑油不清洁的闭式传动中，轮齿磨损较快。

11.4 何谓蜗杆传动的中间平面？中间平面上的参数在蜗杆传动中有何重要意义？ 答：蜗杆传动的中间平面是通过蜗杆轴线且垂直于蜗轮轴线的平面。

中间平面上的参数是标准值，蜗杆传动的几何尺寸计算是在中间平面计算的。

在设计、制造中，皆以中间平面上的参数和尺寸为基准。

11.5 试述蜗杆直径系数的意义，为何要引入蜗杆直径系数q ? 答：蜗杆直径系数的意义是：蜗杆的分度圆直径与模数的比值，即1q d m =。

引入蜗杆直径系数是为了减少滚刀的数量并有利于标准化。

对每个模数的蜗杆分度圆直径作了限制，规定了1~4个标准值，则蜗杆直径系数也就对应地有1~4个标准值。

11.6 何谓蜗杆传动的相对滑动速度？它对蜗杆传动有何影响？答：蜗杆传动的相对滑动速度是由于轴交角90∑=，蜗杆与蜗轮啮合传动时，在轮齿节点处，蜗杆的圆周速度1v 和蜗轮的圆周速度2v 也成90 夹角，所以蜗杆与蜗轮啮合传动时，齿廓间沿蜗杆齿面螺旋线方向有较大的相对滑动速度s v ，其大小为s 1cos v v λ==。

《机械设计基础》作业答案第一章平面机构的自由度和速度分析1 —1自由度为：F =3n _(2P L +P H _P') _F' =3 7 -(2 9 1-0) -1二21-19 -1=1或：F =3n -2P L -P H=3 6 -2 8 -1-11-6自由度为F =3n _(2P L P H _P') _F' =3 9-(2 12 1 -0) -1 =1或：F =3n -2P L - F H=3 8-2 11-1=24-22 -1=11 —10自由度为：F =3n _(2P L +P H _P') _F' =3 10-(2 14 12 -2) -1 = 30 -28 -1=1或：F =3n-2P L - P H=3 9-2 12-1 2=27-24 -2=11 — 11F =3n -2P L -P H=3 4 -2 4 -2=21 — 13:求出题1-13图导杆机构的全部瞬心和构件R4 p 3 P34 R3 1、3的角速度比。

1 - 14：求出题1-14图正切机构的全部瞬心。

设 •= =10rad/s ，求构件3的速度v 3 。

v 3 =v P13 =叫 P 14P 3 =10^200 = 2000mm/s1- 15:题1-15图所示为摩擦行星传动机构，设行星轮2与构件1、4保持纯滚动接触，试用瞬心法求轮1与轮2的角速度比「1/「2。

构件1、2的瞬心为P 12P 24、P 14分别为构件2与构件1相对于机架的绝对瞬心⑷ 1 沃 P 14p 2 =切2 “ !~24 P 12 4-13 P3PP1 3创|P 24p 2| 2r 2 ⑷ 2 IR 4P 12I r i=10 AC tan BCA 916.565mm/s :2.9rad / s转中心的距离l AC =15mm , I AB = 90mm ,^10rad /s ，求『-00和『-1800时，从动件角速度-'2的数值和方向。
