2广联达服务新干线使用手册—百问百答(2010年11月份编辑)改版之后!

安装算量百问百答（一）1消防里管道通过自动识别后管径有些没有按照对应的去识别？选择识别与标识识别区别？答：识别完喷淋头，软件会根据它的数量生成相应管径，如果管径不对，是你的管喷头、管的设计不符合这个规则，你要查到这个管的设计规则，按正确的规则才会生成正确的管，如果管径不对，可能是它在设计时有更改，总之是以图纸为准，不对的再去修改。

选择识别是一条条的选择，而标识识别可以将带这个标识的所有CAD线一次性批量生成，标识识别属于一个批量操作2单构件输入里，新建一个管默认管径为26.75？答：是计算外表面积用的，是管外径3vista下，导入CAD时弹出access violation at address 6946D261 in module ‘atioglxx.dll ’.Read of address 6A21434D，什么原因？答：应该是显卡的问题，找最新的显卡驱动装上即可。

4立管上阀门如何布置呢？答：目前一段立管上只能绘制一个建议大家可以数出来的因为个数也不多的。

5电缆配管与电线配管有什么区别么？答：电缆不管属性定义里的根数定义几根如：YJV-3*50+1*16，则计算出来的线的根数始终就是一根，除非定义为2* YJV-3*50+1*16；而电线配管的配线就会与此处的属性定义相关；不同导线规则型号输入：bv-2*2.5/bv-3*4（材质不同）、bv-2*2.5+3*4（材质相同）6软件中软接头是如何处理的呢？答：在通风设备里，规格型号与其相连的风管7生成通头与识别通头有什么关系吗？答：生成通头只有在识别通头了以后才可以用8在做给排水工程时为什么有的管件识别不了呢？答：解决办法：给排水专业的识别顺序为卫生器具--管道--阀门法兰（附件）。

在管道没有识别的情况下阀门法兰（附件）是不能识别出来的。

9在识别疏散指示灯的时候，为什么数量总是不准确？答：软件是可以准确识别灯具的。

在识别灯器具的时候应先复杂后简单的原则，这种情况是因为没有先识别双向的批示灯，所以在识别单向的时候把双向的识别为两个单向的了。

分享返回分享首页»分享转：广联达软件操作百问百答，好好看看来源：翟琼的日志广联达软件操作百问百答第一部分构件操作1、需要将当前楼层的同名称构件全部选中，如何操作？答：可使用“构件”菜单中的“按名称选择构件图元”（或点击“F 3”按钮）功能，在弹出的界面内可按构件名称选择构件图元。

2、在墙体中新建女儿墙时选择构件按纽不可用，并点关闭时看不到新建的构件答：是因为楼层在基础层中或者在首层中（在软件中女儿墙要单独建立一层）4、窗台板在哪里做？答：窗台板可在窗中直接套定额可以不用画图，利用软件中的代码来处理也快。

比如可以用“窗子的宽度代码”再加上一些常数值或乘以常数就可以达到你想要的目的。

5、经常会遇到一些异型界面的柱和一些标准化的构件，每次还要重新画吗？答：软件提供了很多参数化的构件图元，用户可以自己选择，只要输如相应的参数即可。

6、散水能否自动扣台阶，显示时散水全都显示答：汇总计算后，可通过报表下拉菜单中的查看构件图元工程量计算式来查看散水是否扣除台阶所占面积。

7、为什么在首层中柱子有超高模板，在二层中就没有（首层和二层层高相同）答：超高模板是按支撑高度计算的，那就要考虑梁是多高8、为什么在构件属性中已经修改了墙体的标高，但在查看构件工程量时仍然按层高计算的呢？答：如果对画好的构件想修改它的黑色字体属性，就必须选中其构件进行修改，不能直接在构件管理中进行修改9、在墙中画旋转点是做什么用的？答：主要是处理短肢剪力墙的，点击画旋转点，点击第一个轴线交点，点击第二个轴线交点时会弹出窗口让输入长度，即短肢剪力墙的长度10、坡屋面板能处理吗？如何处理？答：能首先先把平板画好或布置好，再选中平板点击右键设置斜板，选中基准边再选择相应的抬起点（注意抬起点在点上）输入高度（正值向上抬、负值向下压）11、玻璃幕墙如何处理？答：部分墙体是玻璃幕墙的可以通过墙洞或单墙装修来处理12、软件中如何快速切换楼层？答：可以通过快捷建“ctrl”+“+”或“-”来实现快速切换楼层。

广联达服务新干线精彩答疑2020年11月9日整理1、阀门型号的表示中如：止回阀H41T-16、闸阀Z45T/W-10等等，请问，其中的字母和数字分别表示什么意思，请详细说明第一个字母是阀门类型代号类型如：安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号分别为A D G H J L P Q S U X Y Z数字部分第一个表示连接型式连接方式如：内螺纹外螺纹两不同连接法兰焊接对夹卡箍卡套代号为1 2 3 4 6 7 8 9数字部分第二个表示结构型式闸阀、安全阀、减压阀等的代号都不同接下来的字母表示密封副材料材料如：锡基轴承合金(巴氏合金) 搪渗氮钢18-8系不锈钢氟塑料玻璃Cr13不锈钢衬胶蒙乃尔合金尼龙塑料渗硼钢衬铅Mo2Ti不锈钢塑料铜合金橡胶硬质合金阀体直截了当加工代号为B C D E F G H J M N P Q R S T X Y W横杆后边的数字：公称压力数值用阿拉伯数字直截了当表示，它是MPa的10倍假设数字后边还有字母那么表示阀体材料阀体材料例如：止回阀H41T-16表示法兰连接单闸板铜合金止回阀，公称压力位1.6MPa闸阀Z45T/W-10表示法兰连接暗杆楔式单闸板铜合金或阀体直截了当加工闸阀，公称压力为1.00MPa补充：数字部分第二个为结构型式每种阀门的结构型式都不同闸阀结构形式代号明杆楔式弹性闸板0刚性单闸板 1双闸板2平行式单闸板3双闸板4暗杆楔式单闸板 5双闸板6平行式单闸板7双闸板8安全阀结构形式代号弹簧封闭带散热片全启式0微启式1全启式2带扳手全启式4不封闭双弹簧微启式 3微启式7全启式8带操纵机构全启式 6脉冲式9杠杆式5减压阀结构形式代号直截了当作用波浪管式 1直截了当作用薄膜式 2先导活塞式3先导波浪管式4先导薄膜式5止回阀H41T-16：H—阀门类型符号，表示是止回阀。

4—连接型式，表示是法兰。

1—结构形式代号，表示升降式阀瓣，直流通道。

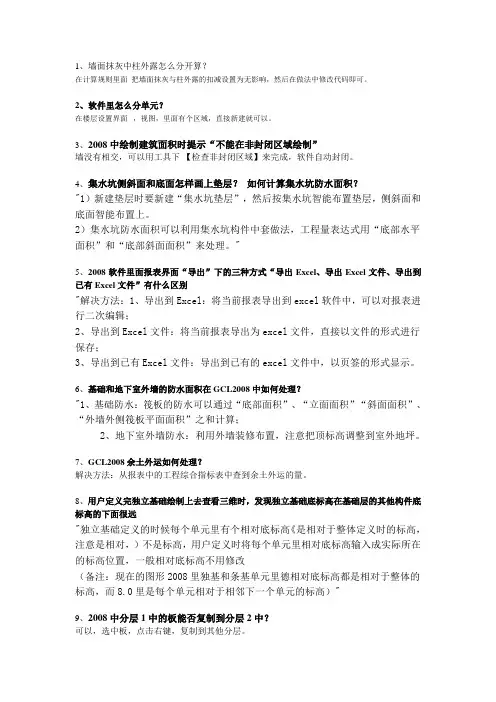

1、墙面抹灰中柱外露怎么分开算？在计算规则里面把墙面抹灰与柱外露的扣减设置为无影响，然后在做法中修改代码即可。

2、软件里怎么分单元？在楼层设置界面，视图，里面有个区域，直接新建就可以。

3、2008中绘制建筑面积时提示“不能在非封闭区域绘制”墙没有相交，可以用工具下-【检查非封闭区域】来完成，软件自动封闭。

4、集水坑侧斜面和底面怎样画上垫层？如何计算集水坑防水面积？"1）新建垫层时要新建“集水坑垫层”，然后按集水坑智能布置垫层，侧斜面和底面智能布置上。

2）集水坑防水面积可以利用集水坑构件中套做法，工程量表达式用“底部水平面积”和“底部斜面面积”来处理。

"5、2008软件里面报表界面“导出”下的三种方式“导出Excel、导出Excel文件、导出到已有Excel文件”有什么区别"解决方法：1、导出到Excel：将当前报表导出到excel软件中，可以对报表进行二次编辑；2、导出到Excel文件：将当前报表导出为excel文件，直接以文件的形式进行保存；3、导出到已有Excel文件：导出到已有的excel文件中，以页签的形式显示。

6、基础和地下室外墙的防水面积在GCL2008中如何处理？"1、基础防水：筏板的防水可以通过“底部面积”、“立面面积”“斜面面积”、“外墙外侧筏板平面面积”之和计算；2、地下室外墙防水：利用外墙装修布置，注意把顶标高调整到室外地坪。

7、GCL2008余土外运如何处理？解决方法：从报表中的工程综合指标表中查到余土外运的量。

8、用户定义完独立基础绘制上去查看三维时，发现独立基础底标高在基础层的其他构件底标高的下面很远"独立基础定义的时候每个单元里有个相对底标高《是相对于整体定义时的标高，注意是相对，）不是标高，用户定义时将每个单元里相对底标高输入成实际所在的标高位置，一般相对底标高不用修改（备注：现在的图形2008里独基和条基单元里德相对底标高都是相对于整体的标高，而8.0里是每个单元相对于相邻下一个单元的标高）"9、2008中分层1中的板能否复制到分层2中？可以，选中板，点击右键，复制到其他分层。

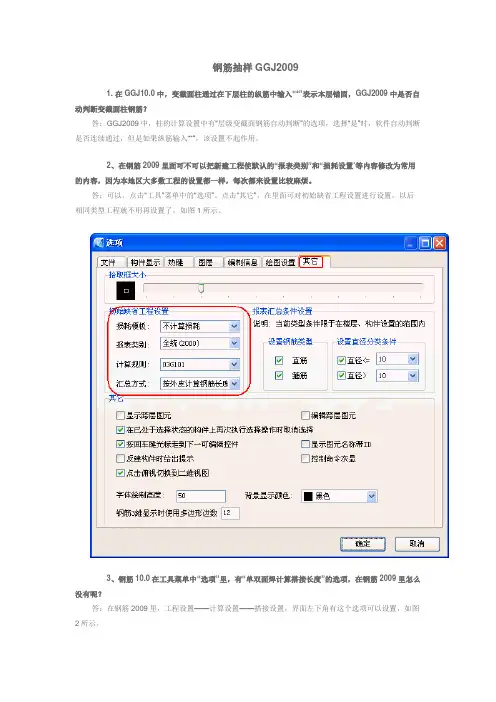

钢筋抽样GGJ20091. 在GGJ10.0中，变截面柱通过在下层柱的纵筋中输入“*”表示本层锚固，GGJ2009中是否自动判断变截面柱钢筋？答：GGJ2009中，柱的计算设置中有“层级变截面钢筋自动判断”的选项，选择“是”时，软件自动判断是否连续通过，但是如果纵筋输入“*”，该设置不起作用。

2、在钢筋2009里面可不可以把新建工程使默认的“报表类别”和“损耗设置’等内容修改为常用的内容，因为本地区大多数工程的设置都一样，每次都来设置比较麻烦。

答：可以。

点击“工具”菜单中的“选项”。

点击“其它”，在里面可对初始缺省工程设置进行设置，以后相同类型工程就不用再设置了，如图1所示。

3、钢筋10.0在工具菜单中“选项”里，有“单双面焊计算搭接长度”的选项，在钢筋2009里怎么没有呢？答：在钢筋2009里，工程设置——计算设置——搭接设置，界面左下角有这个选项可以设置，如图2所示。

4、在当前楼层中，已经在轴网上绘制了构件图元，这时候发现轴网轴距定义错误，修改轴距后已经绘制好的构件图元位置全部错误，需要重新绘制时怎么办？答：用“块拉伸”的功能即可处理。

可以把构件拉伸或者压缩到指定的长度。

这样就避免了轴网修改了长度，构件重复绘制的问题。

5、之前建立的楼层，没有绘制构件，为什么无法删除？答：绘图区域处于该楼层，无法删除，在绘图区域切换到其他楼层，再删除即可。

6、10.0做的工程转成2009的会不会被覆盖？答：不会被覆盖，软件会在原来文件的位置保留一个GGJ10.0的备份，升级后生成新的文件。

7、关于钢筋软件2009—工程设置—弯勾设置里“箍筋弯勾平直段计算按构件抗震考虑”选项是否需要打对勾，此设置有什么作用？答：抗震箍筋弯勾是11.9d，非抗震的是6.9d。

工程中，可能出现的情况是，工程是抗震的，但某些构件是按非抗震设计的，比如井字梁。

此时，工程中大部分构件都应按抗震的11.9d计算，非抗震构件都按6.9d计算。

广联达计价软件问题讲解疑难问题百问百答广联达计价软件百问百答1、在广联达计价软件中补充定额子目后，再补充人工工日。

在预算表中补充的定额子目可以显示，工日一列中不显示补充人工的工日，为什么？答：因为补充的人工工日,单位是“元”,不是工日。

解决方法：补充人工工日,单位改成“工日”即可。

2、在广联达计价软件中导入Excel表,清单名称的内容顺序打乱了,怎么解决？答：因为Excel表中的名称列中的内容实际上是一行,是通过空格和调整列实现换行的,导入到软件后,是按一行识别的。

解决方法：对 Excel表中的名称一列中的内容,通过alt+ctrl换行调整后再导入软件即可。

3、在广联达计价软件中，如何把辅材改为主材？答：选中此材料所在的定额子目，再选择“工料机显示”，找到此材料，把材料类别换为主材即可。

4、在广联达计价软件中，人材机汇总界面中有材料增加，为什么报表中没有增加此材料？答：点击【预算书属性设置】，把其中的“子目只显示主材设备”对勾去掉,点击【确定】按钮即可。

5、广联达计价软件中修改清单项目名称后,点击刷新【项目特征值】功能后,清单项目名称恢复为修改之前的项目名称,为什么？答：因为修改清单项目名称时,在原有的名称后面加了一个“空格”，在空格后面添加内容，这种输入方式表示：“空格”后面的属于清单项目特征，不是清单项目名称。

刷新【项目特征值】后，会把名称中的特征值冲掉。

解决方法：修改清单项目名称时，直接在名称后面输入内容，不要加“空格”。

如：镶板木门M-1，刷新后会变成‘镶板木门’，这是错误的输入方式。

镶板木门M-1，刷新后还是‘镶板木门M-1’，这是正确的输入方式。

6、广联达计价软件中主要材料表中的材料，发现其中的材料并不是想要显示的材料，怎么办？答：在“人材机汇总”界面，选择主要材料表，右键【属性】，重新选择主要材料表中的想要显示的材料，再打印主要材料报表即可。

7、广联达计价软件中的措施项目清单中，修改普通费用行的取费基数为F2:F9,修改时提示“行中计算公式出现了连环引用或其他错误,操作被取消”为什么？答：原因：1）上面表达式中的冒号是中文状态的，不是英文状态的冒号。

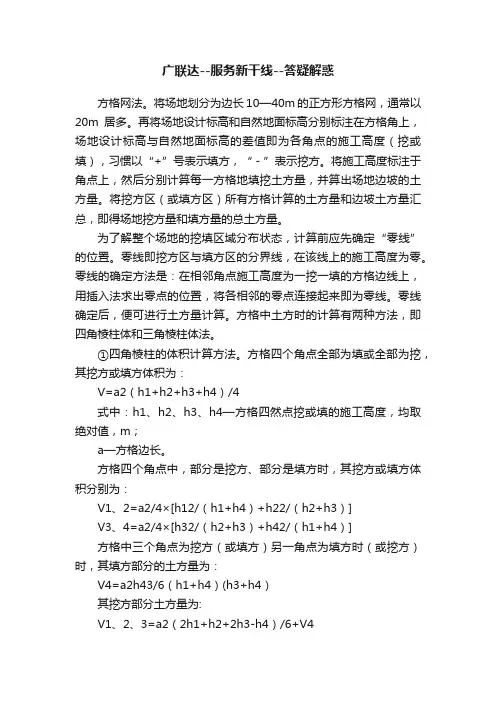

广联达--服务新干线--答疑解惑方格网法。

将场地划分为边长10—40m的正方形方格网，通常以20m居多。

再将场地设计标高和自然地面标高分别标注在方格角上，场地设计标高与自然地面标高的差值即为各角点的施工高度（挖或填），习惯以“+”号表示填方，“－”表示挖方。

将施工高度标注于角点上，然后分别计算每一方格地填挖土方量，并算出场地边坡的土方量。

将挖方区（或填方区）所有方格计算的土方量和边坡土方量汇总，即得场地挖方量和填方量的总土方量。

为了解整个场地的挖填区域分布状态，计算前应先确定“零线”的位置。

零线即挖方区与填方区的分界线，在该线上的施工高度为零。

零线的确定方法是：在相邻角点施工高度为一挖一填的方格边线上，用插入法求出零点的位置，将各相邻的零点连接起来即为零线。

零线确定后，便可进行土方量计算。

方格中土方时的计算有两种方法，即四角棱柱体和三角棱柱体法。

①四角棱柱的体积计算方法。

方格四个角点全部为填或全部为挖，其挖方或填方体积为：V=a2（h1+h2+h3+h4）/4式中：h1、h2、h3、h4—方格四然点挖或填的施工高度，均取绝对值，m；a—方格边长。

方格四个角点中，部分是挖方、部分是填方时，其挖方或填方体积分别为：V1、2=a2/4×[h12/（h1+h4）+h22/（h2+h3）]V3、4=a2/4×[h32/（h2+h3）+h42/（h1+h4）]方格中三个角点为挖方（或填方）另一角点为填方时（或挖方）时，其填方部分的土方量为：V4=a2h43/6（h1+h4）(h3+h4）其挖方部分土方量为:V1、2、3=a2（2h1+h2+2h3-h4）/6+V4②三角棱柱体的体积计算方法。

计算时先顺地形等高线将各个方格划分成三角形，每个三角形三个角点的填挖施工高度用h1、h2、h3表示。

当三角形三个角点全部为挖或全部为填时，其挖填方体积为：V=a2（h1+h2+h3）/6式中：a—方格边长，m；h1、h2、h3—三角形各角点的施工高度，用绝对值代入，m。

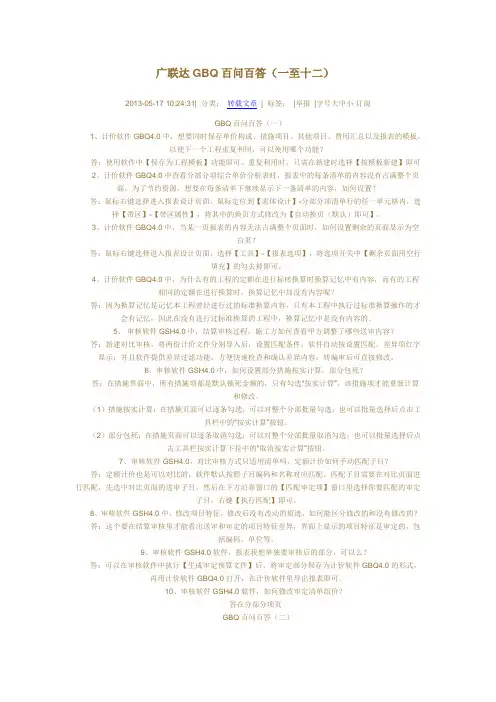

广联达GBQ百问百答（一至十二）2013-05-17 10:24:31| 分类：转载文章| 标签：|举报|字号大中小订阅GBQ百问百答（一）1、计价软件GBQ4.0中，想要同时保存单价构成、措施项目、其他项目、费用汇总以及报表的模板，以便下一个工程重复利用，可以使用哪个功能？答：使用软件中【保存为工程模板】功能即可。

重复利用时，只需在新建时选择【按模板新建】即可2、计价软件GBQ4.0中查看分部分项综合单价分析表时，报表中的每条清单的内容没有占满整个页面，为了节约资源，想要在每条清单下继续显示下一条清单的内容，如何设置？答：鼠标右键选择进入报表设计页面，鼠标定位到【表体设计】-分部分项清单行的任一单元格内，选择【带区】-【带区属性】，将其中的换页方式修改为【自动换页（默认）即可】。

3、计价软件GBQ4.0中，当某一页报表的内容无法占满整个页面时，如何设置剩余的页面显示为空白页？答：鼠标右键选择进入报表设计页面，选择【工具】-【报表选项】，将选项开关中【剩余页面用空行填充】的勾去掉即可。

4、计价软件GBQ4.0中，为什么有的工程的定额在进行标砖换算时换算记忆中有内容，而有的工程相同的定额在进行换算时，换算记忆中却没有内容呢？答：因为换算记忆是记忆本工程曾经进行过的标准换算内容，只有本工程中执行过标准换算操作的才会有记忆，因此在没有进行过标准换算的工程中，换算记忆中是没有内容的。

5、审核软件GSH4.0中，结算审核过程，施工方如何查看甲方调整了哪些送审内容？答：新建对比审核，将两份计价文件分别导入后，设置匹配条件，软件自动按设置匹配，差异项红字显示；并且软件提供差异过滤功能，方便快速检查和确认差异内容；转编审后可直接修改。

6、审核软件GSH4.0中，如何设置部分措施按实计算，部分包死？答：在措施界面中，所有措施项都是默认锁死金额的，只有勾选“按实计算”，该措施项才能重新计算和修改。

（1）措施按实计算：在措施页面可以逐条勾选；可以对整个分部批量勾选；也可以批量选择后点击工具栏中的“按实计算”按钮。

广联达GCL软件问题百问百答、软件建立地下室的方法有哪几种？答：1、可以选择基础层，通过插入楼层来建立；2、可以先建立好楼层，通过首层标记来建立；2、软件快速处理错层的基本方法有哪两种？答：1、标高放开；构件标高不受楼层限制，可以任意设置，轻松处理错层；2、引入区域的思路；通过把工程按标高不同分成不同的区域，再分别建立区域，设置各个区域的标高体系，将构件绘制到相应区域即可处理错层。

3、工程量表的意义有哪些？答：为方便统一管理及应用，把要计算的各项工程量分别按构件罗列出来，这样形成的一张表格就是所谓的工程量表。

1、集中管理工程量，便于进行分析调整；2、对于新预算员：可以引导其逐步学习到算量业务的实质，帮助其在短时间内胜任岗位工作，提高工作效率；3、对于老预算员：要算的量一笔笔都列得清清楚楚，可以为其理清思路，避免漏项，提高工作效率。

4、GCL2008轴网和轴线有哪些价值点？给用户带来哪些价值？答：1，轴网定义建立：直观可见，增加了交互性，人性化增强；2，轴网属性框：轴网作为一个构件，便于修改，提高数据利用率；3，轴网标注级别：可任意设置轴号间尺寸标注，与实际业务拉近，增加了工程图纸的可读性；4，轴号自动生成：轴号按开间、进深自动生成，满足更多实际图纸的编号原则，易用性增强；5，设置插入点：设置插入点可以对已经绘制的轴网生效，可以在轴网的任意点，GCL8.0只能在四个角点；6，轴网反向：可以快速的建立对称轴网，更加符合实际业务要求；7，辅轴在任意图层均可建立：方便用户操作，提高绘图效率；8，圆形辅轴：满足实际业务要求；9，修剪轴线：可以修剪轴线中间部分，易用性增强；10，批量修剪轴线、恢复轴线：可以快速编辑轴线，提高绘图效率；11，修改轴号：直接调整轴号，增强易用性，提高效率；12，修改轴距：直接调整轴距，增强易用性，提高效率；13，轴网复制、镜像：满足业务需求，提高绘图效率，增强易用性5．绘图区所有工具按钮均为灰色，不能使用不能绘制的原因选择的是相邻楼层或全部楼层，切换到当前楼层就可以了6.修改完构件标高以后，复制到其它楼层以后部分构件标高不会自动调整？主要原因是由于在GCL2008中构件标高分为绝对标高和相对标高设置两种，主要用途分为：。
