太川可视对讲系统管理中心管理使用说明

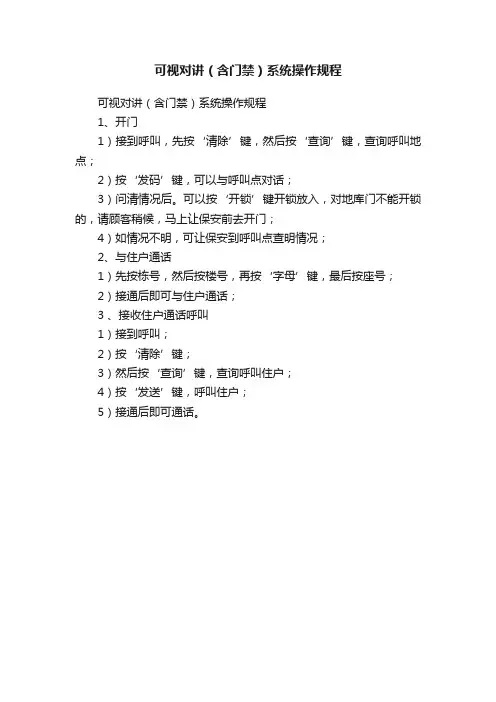

可视对讲（含门禁）系统操作规程
可视对讲（含门禁）系统操作规程
1、开门
1）接到呼叫，先按‘清除’键，然后按‘查询’键，查询呼叫地点；
2）按‘发码’键，可以与呼叫点对话；
3）问清情况后。

可以按‘开锁’键开锁放入，对地库门不能开锁的，请顾客稍候，马上让保安前去开门；
4）如情况不明，可让保安到呼叫点查明情况；
2、与住户通话
1）先按栋号，然后按楼号，再按‘字母’键，最后按座号；
2）接通后即可与住户通话；
3 、接收住户通话呼叫
1）接到呼叫；
2）按‘清除’键；
3）然后按‘查询’键，查询呼叫住户；
4）按‘发送’键，呼叫住户；
5）接通后即可通话。

玖龍湖社区发展项目荔枝园北区（E区）弱电工程可视对讲系统户内可视对讲分机使用说明书C101系列彩色报警分机说明书型号与名称技术规格1.工作电压：DC18V~30V2.电流：静态时，≤15mA (30V)。

工作时，≤140mA (30V)功能介绍C101系列分机可与D2009系列主机联接成单元总线系统。

通过管理中心又可将单元总线系统联网成小区总线系统，从而实现住户分机、单元门主机以及管理中心之间的通话、监看等安防管理功能。

C101系列分机高贵出众的外形和齐备的功能可以使它为您提供一流的安防服务，是现代家居的理想选择。

最新的C101 D2009系列分机，在造型上别致新颖，充满现代感。

在功能上则集成了系统各种不同的功能。

用户可根据自己的需要进行选择。

外观及端子说明（C101系列）外观及端子说明（C102系列）安装方式功能说明1.设置和操作1.1.设置和操作防打扰设置：待机时调振铃音量旋钮，当通话指示灯亮红灯时，是防打扰模式，有呼入时分机不响铃声；待机时调振铃音量旋钮，当通话指示灯亮蓝灯时，为正常模式，有呼入时分机响铃声。

注释：待机指分机没有处于对讲状态。

1.2.参数设置1.2.1设置主菜单进入：待机时输入密码，然后按＃键；如果密码错误，有短声；如果密码正确，有1长声，进入设置主菜单状态。

出厂默认密码是2000。

1.2.2设置状态退出：在设置子菜单状态下，按键返回设置主菜单状态。

在设置主菜单状态下，按键退出主菜单设置状态，返回待机状态。

在任何设置状态下，如秒后无任何数字键（0－9数字键和*，＃，一键布防键）按键按下，短声后自动退出设置状态，返回待机状态。

1.2.3更改密码设置：进入设置主菜单后，输入99#，有1长声，进入更改密码设置子菜单设置，输入新的4位密码，按＃键，然后第二次输入新的4位密码，再按＃，如两次密码相同，有1长声，表示密码修改成功；如不同，有3短声，表示密码修改失败。

设置中按返回设置主菜单。

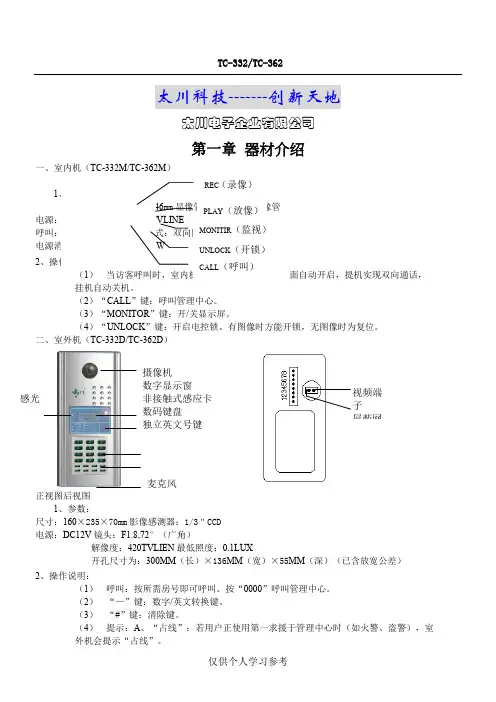

TC-332/TC-362太川科技-------创新天地太川电子企业有限公司第一章器材介绍一、室内机（TC-332M/TC-362M）正视图后视图1、参数：尺寸：160×235×70mm影像感测器：1/3＂CCD电源：DC12V镜头：F1.8,72°（广角）解像度：420TVLIEN最低照度：0.1LUX开孔尺寸为：300MM（长）×136MM（宽）×55MM（深）（已含放宽公差）2、操作说明：（1）呼叫：按所需房号即可呼叫。

按“0000”呼叫管理中心。

（2）“—”键：数字/英文转换键。

（3）“#”键：清除键。

（4）提示：A、“占线”：若用户正使用第一求援于管理中心时（如火警、盗警），室外机会提示“占线”。

B 、“错号”：当来访者键入本栋不存在的房号时，室外机会提示“错号”。

480×230×260mm 影像感测器：1/3＂CCD 呼叫：双音和弦镜头：F1.8,72°（广角）显像管：5.5＂显像管 最低照度：0.1LUX呼 选12、34、T1-T42#3#4#12、342#——音频输入5#——电源+12V 3#——音频输出六、电源供应器（TC-332P/TC-362P ）1、 参数：尺寸：220×130×45mm电源:AC220V 输出：DC12.5V2、TC-332P/TC-362P 接线图第三章TC-332/TC-362可视对讲系统接线图（TC-332）别墅型的联网原则：（1）将别墅群按照相近紧凑进行分区，每一个区相当于是一个高楼的倒下横摆放，区内的住户用分层解码进行连接，然后用一个网络器连到总线网上去。

各分区间的连接是通过总线将各分区的网络器进行手拉手联网，然后连上小区门口机，管理中心机等。

（通常一个分区为10幢左右别墅）（2）总线有分支必须要分支器进行分支；（3）分区内别墅若接有户门口机时，应将对应的分层解码器上的视频短接插短接，（4）第的则分区段）逐幢将总线插入网络器，进行联网调试，由近到远。

麦驰未来之家使用说明书深圳市海峰实业有限公司一．简介科瑞麦驰未来之家主要设备包括：未来之家主机、小门口机、单元门口机、红外探头、门磁、紧急按钮、煤气探头、系统电源二．系统主要功能1.可实现单元门口机、小门口机与室内机之间的呼叫、监看、对讲、开锁2.家居安防：8个有线防区，匪警、火警、医疗救护三种紧急求助方式3.声光报警4.30秒语音留言箱功能5.全程操作人性化中文语音提示6.保存布/撤防及报警记录（多达99条）7.视频监视（本展板不具备）8.小区短信（配置电脑和平台软件即可）三．主机按键及功能菜单说明1.主机外观及按钮说明1、切换键 8、占线指示灯2、监视、接听键 9、报警指示灯3、呼叫键 10、信息指示灯4、开锁键 11、通信指示灯5、调节键（亮度、色度、对比） 12、监听头6、多功能键（拍照等） 13、喇叭7、电源指示灯2. 功能菜单：为了延长触摸屏的使用寿命和节电，本系统设定了一个屏保时间（现设定为00秒，不屏保）。

若不为0秒，系统在设定秒数内未接到任何信号时，则自动进入屏保状态。

在待机状态下，按一下“切换键”，主机屏即可显示出主界面。

主界面的菜单为： 12356478910111213用手触摸相应菜单，则可进入相应菜单的子菜单。

●安防菜单：➢查询：查询报警、布撤防记录➢在家：在家布防➢离家：离家布防➢撤防：取消在家、离家布防状态●短信菜单：➢查看小区短信●设置菜单：四．使用方法●安防操作➢防区情况：防区1：大门门磁防区2：客厅紧急防区3：厨房煤气➢在家布防防区：防区1：大门门磁防区2：客厅紧急防区3：厨房煤气➢离家布防防区：防区1：大门门磁防区2：客厅紧急防区3：厨房煤气➢24小时防区：防区2：客厅紧急防区3：厨房煤气➢在家布防：先按“在家”，系统即进入布防延时，延时30秒（可设定）后，即进入在家布防状态，相应警界防区变红；若要立即进入布防，则按完“在家”后接着按“＃”键。

注意：在布防时，所有探头必须处于正常状态，否则系统会语音提示故障防区，同时液晶屏上相应防区会闪烁。

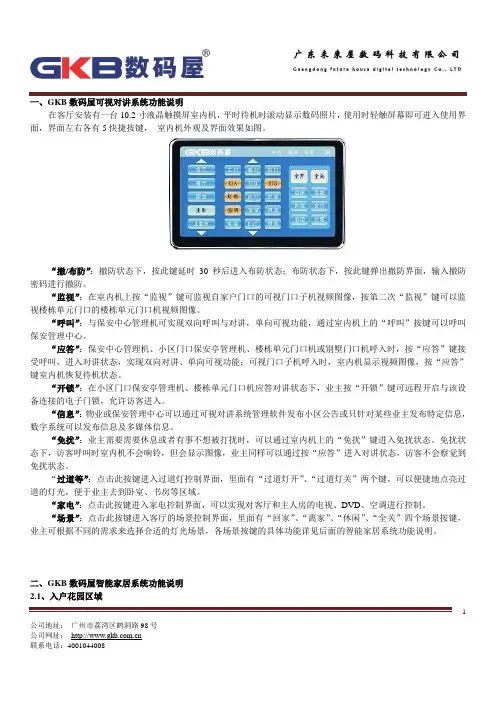

公司地址： 广州市荔湾区鹤洞路98号 1一、GKB 数码屋可视对讲系统功能说明在客厅安装有一台10.2寸液晶触摸屏室内机，平时待机时滚动显示数码照片，使用时轻触屏幕即可进入使用界面，界面左右各有5快捷按键， 室内机外观及界面效果如图。

“撤/布防”：撤防状态下，按此键延时30秒后进入布防状态；布防状态下，按此键弹出撤防界面，输入撤防密码进行撤防。

“监视”：在室内机上按“监视”键可监视自家户门口的可视门口子机视频图像，按第二次“监视”键可以监视楼栋单元门口的楼栋单元门口机视频图像。

“呼叫”：与保安中心管理机可实现双向呼叫与对讲，单向可视功能，通过室内机上的“呼叫”按键可以呼叫保安管理中心。

“应答”：保安中心管理机、小区门口保安亭管理机、楼栋单元门口机或别墅门口机呼入时，按“应答”键接受呼叫，进入对讲状态，实现双向对讲、单向可视功能；可视门口子机呼入时，室内机显示视频图像，按“应答”键室内机恢复待机状态。

“开锁”：在小区门口保安亭管理机、楼栋单元门口机应答对讲状态下，业主按“开锁”键可远程开启与该设备连接的电子门锁，允许访客进入。

“信息”：物业或保安管理中心可以通过可视对讲系统管理软件发布小区公告或只针对某些业主发布特定信息，数字系统可以发布信息及多媒体信息。

“免扰”：业主需要需要休息或者有事不想被打扰时，可以通过室内机上的“免扰”键进入免扰状态。

免扰状态下，访客呼叫时室内机不会响铃，但会显示图像，业主同样可以通过按“应答”进入对讲状态，访客不会察觉到免扰状态。

“过道等”：点击此按键进入过道灯控制界面，里面有“过道灯开”、“过道灯关”两个键，可以便捷地点亮过道的灯光，便于业主去到卧室、书房等区域。

“家电”：点击此按键进入家电控制界面，可以实现对客厅和主人房的电视、DVD 、空调进行控制。

“场景”：点击此按键进入客厅的场景控制界面，里面有“回家”、“离家”、“休闲”、“全关”四个场景按键，业主可根据不同的需求来选择合适的灯光场景，各场景按键的具体功能详见后面的智能家居系统功能说明。

麦驰未来之家使用说明书深圳市海峰实业有限公司一．简介科瑞麦驰未来之家主要设备包括：未来之家主机、小门口机、单元门口机、红外探头、门磁、紧急按钮、煤气探头、系统电源二．系统主要功能1.可实现单元门口机、小门口机与室内机之间的呼叫、监看、对讲、开锁2.家居安防：8个有线防区，匪警、火警、医疗救护三种紧急求助方式3.声光报警4.30秒语音留言箱功能5.全程操作人性化中文语音提示6.保存布/撤防及报警记录（多达99条）7.视频监视（本展板不具备）8.小区短信（配置电脑和平台软件即可）三．主机按键及功能菜单说明1.主机外观及按钮说明1、切换键 8、占线指示灯2、监视、接听键 9、报警指示灯3、呼叫键 10、信息指示灯4、开锁键 11、通信指示灯5、调节键（亮度、色度、对比） 12、监听头6、多功能键（拍照等） 13、喇叭7、电源指示灯2. 功能菜单：为了延长触摸屏的使用寿命和节电，本系统设定了一个屏保时间（现设定为00秒，不屏保）。

若不为0秒，系统在设定秒数内未接到任何信号时，则自动进入屏保状态。

在待机状态下，按一下“切换键”，主机屏即可显示出主界面。

主界面的菜单为： 12356478910111213用手触摸相应菜单，则可进入相应菜单的子菜单。

●安防菜单：➢查询：查询报警、布撤防记录➢在家：在家布防➢离家：离家布防➢撤防：取消在家、离家布防状态●短信菜单：➢查看小区短信●设置菜单：四．使用方法●安防操作➢防区情况：防区1：大门门磁防区2：客厅紧急防区3：厨房煤气➢在家布防防区：防区1：大门门磁防区2：客厅紧急防区3：厨房煤气➢离家布防防区：防区1：大门门磁防区2：客厅紧急防区3：厨房煤气➢24小时防区：防区2：客厅紧急防区3：厨房煤气➢在家布防：先按“在家”，系统即进入布防延时，延时30秒（可设定）后，即进入在家布防状态，相应警界防区变红；若要立即进入布防，则按完“在家”后接着按“＃”键。

注意：在布防时，所有探头必须处于正常状态，否则系统会语音提示故障防区，同时液晶屏上相应防区会闪烁。

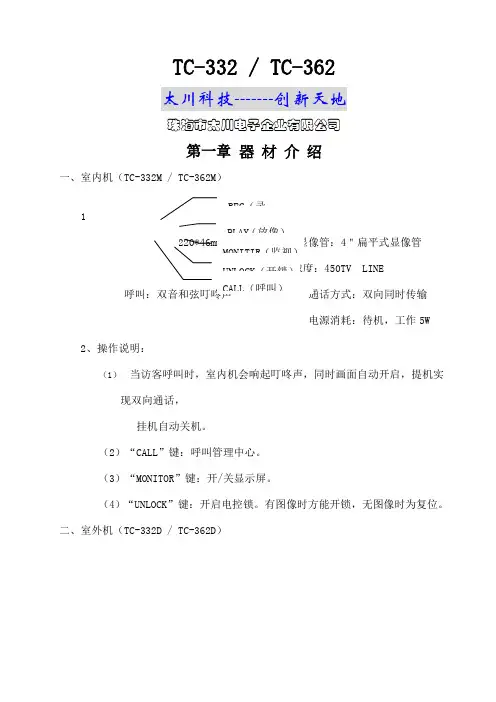

TC-332 / TC-362太川科技-------创新天地珠海市太川电子企业有限公司第一章器材介绍一、室内机（TC-332M / TC-362M）4＂扁平式显像管450TV LINE电源消耗：待机，工作5W2、操作说明：（1）当访客呼叫时，室内机会响起叮咚声，同时画面自动开启，提机实现双向通话，挂机自动关机。

（2）“CALL”键：呼叫管理中心。

（3）“MONITOR”键：开/关显示屏。

（4）“UNLOCK”键：开启电控锁。

有图像时方能开锁，无图像时为复位。

二、室外机（TC-332D / TC-362D）正视图 后视图1、参数：尺寸：160×235×70mm 影像感测器：1/3＂CCD 电源：DC 12V 镜头：, 72°（广角）解像度：420TVLIEN 最低照度： LUX开孔尺寸为：300MM （长）×136 MM （宽）×55 MM （深）（已含放宽公差）2、操作说明：（1） 呼叫：按所需房号即可呼叫。

按“0000”呼叫管理中心。

（2） “—”键：数字/英文转换键。

（3） “#”键：清除键。

（4） 提示：A 、“占线”：若用户正使用第一求援于管理中心时（如火警、盗警），室外机会提示“占线”。

B 、“错号”：当来访者键入本栋不存在的房号时，室外机会提示“错号”。

三、分体式管理中心（TC-332C / TC-362C ）摄像机数字显示窗非接触式感应卡视频端子麦克感光管理中心后视图1、参数：尺寸： 480×230×260mm 影像感测器：1/3＂CCD 呼叫：双音和弦叮咚声电源：DC 220V 镜头：, 72°（广角）显像管：＂显像管解像度：450TV LIEN 最低照度： LUX2、操作说明：（1）呼叫住户：键入楼宇单元号，再按房号，即可呼叫。

（2）选监：键入楼宇单元号，按按钮，即可调出所选单元室外的图像。

（3）结束：按键，可取消系统的工作任务。

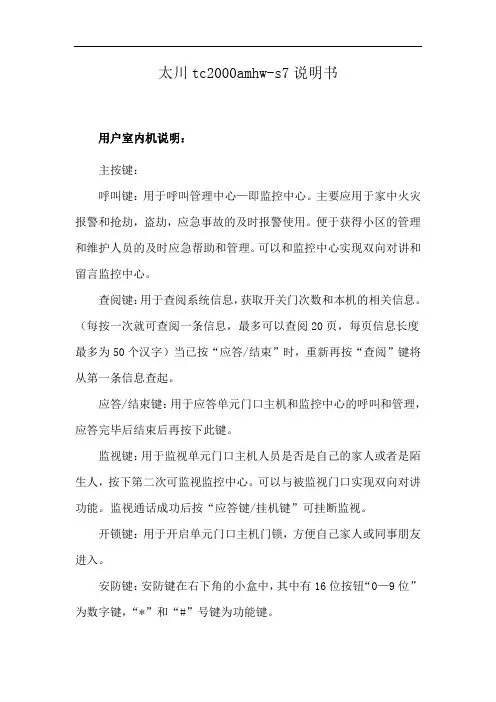

太川tc2000amhw-s7说明书
用户室内机说明：
主按键：
呼叫键：用于呼叫管理中心—即监控中心。

主要应用于家中火灾报警和抢劫，盗劫，应急事故的及时报警使用。

便于获得小区的管理和维护人员的及时应急帮助和管理。

可以和监控中心实现双向对讲和留言监控中心。

查阅键：用于查阅系统信息，获取开关门次数和本机的相关信息。

（每按一次就可查阅一条信息，最多可以查阅20页，每页信息长度最多为50个汉字）当已按“应答/结束”时，重新再按“查阅”键将从第一条信息查起。

应答/结束键：用于应答单元门口主机和监控中心的呼叫和管理，应答完毕后结束后再按下此键。

监视键：用于监视单元门口主机人员是否是自己的家人或者是陌生人，按下第二次可监视监控中心。

可以与被监视门口实现双向对讲功能。

监视通话成功后按“应答键/挂机键”可挂断监视。

开锁键：用于开启单元门口主机门锁，方便自己家人或同事朋友进入。

安防键：安防键在右下角的小盒中，其中有16位按钮“0—9位”为数字键，“*”和“#”号键为功能键。

“电梯上”、“电梯下”为电梯联动控制键。

“留言键”为方便自己给家人留言，并可以同时查阅留言。

“温湿度”键为室内温湿度查阅使用。

挂机使用：当处于通话，监视，查阅，和弦修改等状态时，关机或者按“应答/挂机”键将挂断当前操作。

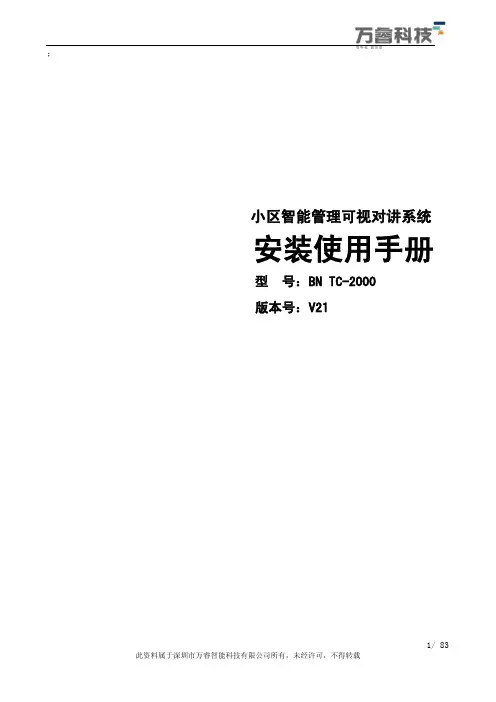

；小区智能管理可视对讲系统安装使用手册型号：BN TC-2000版本号：V21目录第一章TC-2000系统简介及系统组成 (3)一、系统简介 (3)二、系统功能特点 (3)三、系统组网 (4)四、系统器材命名规则及各系列功能说明 (4)第二章系统各组成部分功能说明 (6)一、单元门口机（不同款式请参见相关款式的说明书） (6)二、小区门口机（不同款式请参见相关款式的说明书） (18)三、户门口机 (23)四、室内机 (24)五、分层解码器 (27)六、网络连接器 (29)七、整合器 (30)八、管理中心电脑配置要求，联网交换机、光纤收发器配置要求，多媒体管理中心机参数。
