光伏电站中的逆功率保护功能

光伏发电逆功率保护摘要：一、光伏发电逆功率保护的背景和意义二、光伏发电逆功率保护的原理和实现三、光伏发电逆功率保护的实际应用和作用四、光伏发电逆功率保护的行业发展趋势和前景正文：一、光伏发电逆功率保护的背景和意义随着全球能源危机和环境问题的不断加剧，清洁能源的开发和利用越来越受到重视。

光伏发电作为一种可再生能源，因其环保、节能、可持续等特点，在全球范围内得到了广泛的应用和发展。

然而，随着光伏发电的普及和规模化，一些新的问题和挑战也逐渐显现出来，其中之一就是光伏发电的逆功率保护问题。

光伏发电系统在并网运行过程中，可能会出现发电功率大于负荷消耗的情况，即逆功率现象。

逆功率的发生可能会对电网和光伏发电系统造成不利影响，如电网电压波动、系统频率异常、设备过载、保护装置误动等。

因此，为了保证电网的安全稳定运行，防止逆功率对光伏发电系统的损害，必须采取有效的逆功率保护措施。

二、光伏发电逆功率保护的原理和实现光伏发电逆功率保护的基本原理是依靠交流电流互感器来采集电流方向信号，通过检测电网电压和光伏发电系统输出电压之间的相位差，判断是否发生逆功率现象。

一旦检测到逆功率，保护装置将及时采取措施，如切断光伏发电系统的输出，避免对电网和系统本身造成损害。

具体的逆功率保护实现方法主要有以下几种：1.采用防逆流控制器：通过检测电网电压和光伏发电系统输出电压的相位差，控制光伏发电系统的输出功率，避免逆功率的发生。

2.采用逆功率保护开关：当检测到逆功率时，保护开关将立即切断光伏发电系统的输出，保护电网和系统本身。

3.采用智能优化算法：通过采用智能优化算法，如模糊控制、神经网络等，对光伏发电系统的输出进行实时调节，保证系统始终工作在最佳状态，避免逆功率的发生。

三、光伏发电逆功率保护的实际应用和作用光伏发电逆功率保护在实际应用中可以发挥以下作用：1.保护电网安全：避免逆功率对电网的损害，确保电网的安全稳定运行。

2.提高光伏发电系统的运行效率：通过防止逆功率的发生，保证光伏发电系统始终工作在最佳状态，提高系统的运行效率和发电量。

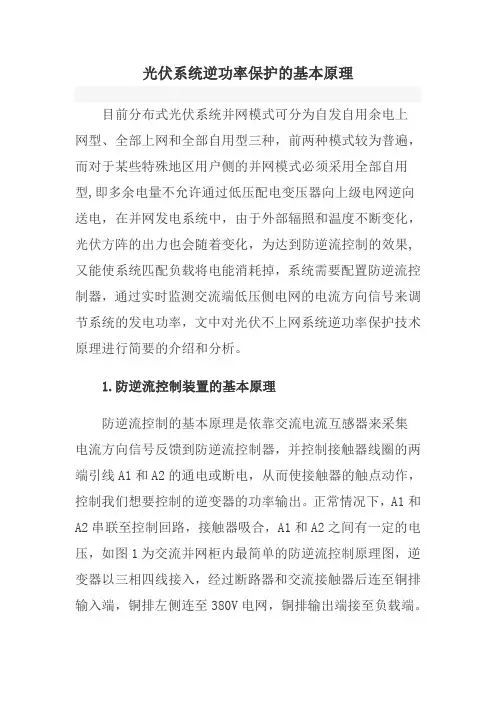

光伏系统逆功率保护的基本原理目前分布式光伏系统并网模式可分为自发自用余电上网型、全部上网和全部自用型三种，前两种模式较为普遍，而对于某些特殊地区用户侧的并网模式必须采用全部自用型,即多余电量不允许通过低压配电变压器向上级电网逆向送电，在并网发电系统中，由于外部辐照和温度不断变化，光伏方阵的出力也会随着变化，为达到防逆流控制的效果,又能使系统匹配负载将电能消耗掉，系统需要配置防逆流控制器，通过实时监测交流端低压侧电网的电流方向信号来调节系统的发电功率，文中对光伏不上网系统逆功率保护技术原理进行简要的介绍和分析。

1.防逆流控制装置的基本原理防逆流控制的基本原理是依靠交流电流互感器来采集电流方向信号反馈到防逆流控制器，并控制接触器线圈的两端引线A1和A2的通电或断电，从而使接触器的触点动作，控制我们想要控制的逆变器的功率输出。

正常情况下，A1和A2串联至控制回路，接触器吸合，A1和A2之间有一定的电压，如图1为交流并网柜内最简单的防逆流控制原理图，逆变器以三相四线接入，经过断路器和交流接触器后连至铜排输入端，铜排左侧连至380V电网，铜排输出端接至负载端。

A1和A2是交流接触器两个独立的端子，由于接触器线圈是220V，所以分别接至电网的火线和零线，给接触器的线圈送电。

三根相线各自穿过一个电流互感器，其中互感器的一次接线标志P1侧朝上，P2侧朝下，从原理图左侧方向看右侧，电网电流流至负载，那么P1侧朝左，P2侧朝右。

图1 防逆流控制基本原理2.交流电流互感器交流电流互感器在防逆流系统中的作用有两点，一是计量，将大电流转换成小电流进行测量采样。

二是给控制器发出信号使接触器断开或吸合。

如图2为穿心式交流互感器实物图，其电流比为250/5A，最大输出电流为5A。

图2 穿心式电流互感器实物图穿心式电流互感器的规范接法是一次线从P1（也称L1）穿进P2（也称L2）穿出，一次电流自P1端流行P2端时，二次电流自S1（也称K1）流出经外部电路回到S2（也称K2），如图3所示。

光伏逆功率保护装置1. 引言光伏发电系统在无法正常运行时可能会产生逆功率，即将发电的电能反向输入到电网中，造成电网的负荷问题和电网设备的损坏。

为了解决这个问题，需要使用光伏逆功率保护装置来监测和控制光伏发电系统的输出功率，确保光伏发电系统能够安全稳定地运行。

本文将对光伏逆功率保护装置进行全面详细的介绍，包括装置的工作原理、主要功能和特点、安装和调试方法以及应用场景等方面的内容。

2. 工作原理光伏逆功率保护装置通过监测光伏发电系统的输出功率，当发生逆功率时，通过控制逆功率保护开关，切断光伏发电系统的电流输出，防止逆功率反向输入到电网中。

具体而言，光伏逆功率保护装置通过逆功率保护开关和监测装置组成。

监测装置可以通过电流互感器或者光伏逆变器输出的电流信号来实时获取光伏发电系统的功率信息。

当监测装置检测到逆功率时，会发送信号给逆功率保护开关，使其自动切断光伏发电系统的电流输出。

3. 主要功能和特点光伏逆功率保护装置具有以下主要功能和特点：•监测功能：能够实时监测光伏发电系统的输出功率，并能够准确判断是否发生逆功率。

•控制功能：当发生逆功率时，能够自动切断光伏发电系统的电流输出，阻止逆功率进一步反向输入到电网中。

•瞬时响应能力：具备快速响应的能力，能够在发现逆功率后立即切断电流输出，避免电网的不稳定和设备的损坏。

•过载保护功能：除了逆功率保护外，还能够对光伏发电系统的过载电流进行监测和保护，确保系统安全运行。

•可靠性：具备高可靠性，能够在恶劣的环境条件下正常工作，保证光伏发电系统的长期稳定运行。

4. 安装和调试方法光伏逆功率保护装置的安装和调试需要按照以下步骤进行：1.选择合适的安装位置：将光伏逆功率保护装置安装在靠近光伏发电系统的地方，方便连接电流互感器或光伏逆变器的输出信号。

2.连接监测装置：根据装置说明书，将监测装置与电流互感器或光伏逆变器正确连接，确保信号正常传输。

3.连接逆功率保护开关：将逆功率保护开关与监测装置正确连接，确保信号传输的稳定性。

如何设置光伏逆功率保护定值？光伏发电中，逆变器需要将直流电能转换为交流电能输出给电网。

但是，当光伏板发电功率大于电网的负荷需求时，逆变器的输出功率会超过电网负荷，产生逆功率。

逆功率不仅浪费能源，而且会对电网造成负面影响。

因此，设置逆功率保护定值是非常必要的。

以下是一些关于如何设置光伏逆功率保护定值的建议。

1.了解逆功率保护定值的作用逆功率保护定值是保护逆变器和电网的关键参数。

当逆变器输出功率超过逆功率保护定值时，逆变器会立即停止工作，以避免产生逆功率对电网造成负面影响。

因此，逆功率保护定值的设置应该根据所连接的电网的参数来进行。

2.确定逆功率保护定值的范围逆功率保护定值应该在逆变器的额定功率的范围内。

通常情况下，逆功率保护定值的设置应该为逆变器额定功率的80%左右。

如果设置的过高，当光伏板发电功率大于逆变器的额定功率时，逆变器会无法正常工作。

3.考虑电网的容量逆功率保护定值的设置应该考虑所连接的电网的容量。

电网的容量越大，逆功率保护定值就可以设置得更高。

如果电网的容量较小，逆功率保护定值应该设置得较低，以保证电网的稳定性和运行安全性。

4.有意识地进行监控和调整逆功率保护定值的设置不是一劳永逸的，需要进行持续的监控和调整。

当光伏板发电功率较小时，可以适当降低逆功率保护定值。

当光伏板发电功率较大时，逆功率保护定值应该适当提高，以避免遗漏逆功率的情况发生。

在设置逆功率保护定值时，应该根据实际情况进行详细分析，并结合逆变器和电网的特点进行定制化的设置。

只有这样，才能保证光伏发电系统的正常运行和电网的安全稳定。
