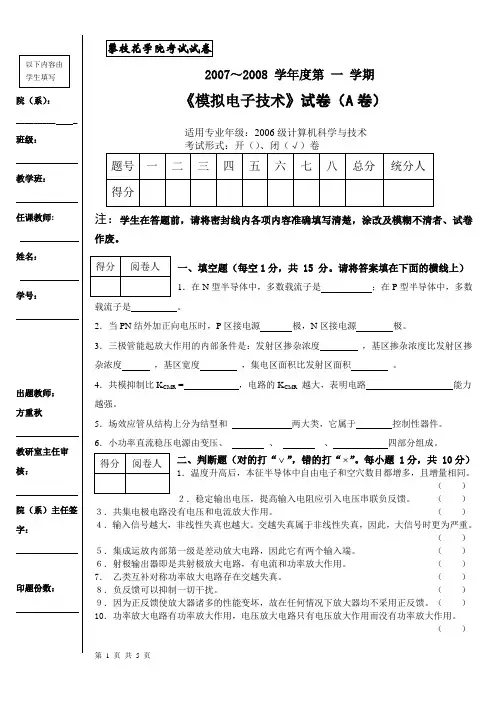

2007～2008 学年度第 一 学期《模拟电子技术》试卷（A 卷）适用专业年级：2006级计算机科学与技术注：学生在答题前，请将密封线内各项内容准确填写清楚，涂改及模糊不清者、试卷作废。
一、填空题（每空1分，共 15 分。
请将答案填在下面的横线上）1．在N 型半导体中，多数载流子是 ；在P 型半导体中，多数载流子是 。
2．当PN 结外加正向电压时，P 区接电源 极，N 区接电源 极。
3．三极管能起放大作用的内部条件是：发射区掺杂浓度 ，基区掺杂浓度比发射区掺杂浓度 ，基区宽度 ，集电区面积比发射区面积 。
4．共模抑制比K CMR = ，电路的K CMR 越大，表明电路 能力 越强。
5．场效应管从结构上分为结型和 两大类，它属于 控制性器件。
6．小功率直流稳压电源由变压、_ _、_ __、 四部分组成。
二、判断题（对的打“∨”，错的打“⨯”。
每小题 1分，共 10分） 1．温度升高后，本征半导体中自由电子和空穴数目都增多，且增量相同。
（ ）２．稳定输出电压，提高输入电阻应引入电压串联负反馈。
（ ）３．共集电极电路没有电压和电流放大作用。
（ ）４．输入信号越大，非线性失真也越大。
交越失真属于非线性失真，因此，大信号时更为严重。
（ ）５．集成运放内部第一级是差动放大电路，因此它有两个输入端。
（ ）６．射极输出器即是共射极放大电路，有电流和功率放大作用。
（ ）7． 乙类互补对称功率放大电路存在交越失真。
（ ）８．负反馈可以抑制一切干扰。
（ ）９．因为正反馈使放大器诸多的性能变坏，故在任何情况下放大器均不采用正反馈。
（ ）10．功率放大电路有功率放大作用，电压放大电路只有电压放大作用而没有功率放大作用。
（ ）三、单项选择题（每空2分，共 30 分）1、稳压管工作在（ ）状态下，能够稳定电压。
Ａ、正向导通 B 、反向截止 C 、反向击穿2、N 型半导体是在本征半导体中加入（ ）后形成的杂质半导体。
深圳大学期末考试试卷开/闭卷闭卷A/B卷B卷课程编号2213990401~2213990408 课程名称数字电路学分 3.5 命题人(签字) 审题人(签字) 年月日3分，共15分）1. （406）10=（010********* ）8421BCD2．)(),(AAAAAA=⊕=⊕3. 逻辑函数DCBAF+=，其对偶式为( ))((DCBAF++=' )4. CBABCBAF+=),,(的标准或与表达式为( )4,3,2,0(M∏ )5. JK主从触发器的特性方程为（nnn QKQJQ+=+1）（每小题5分，共10分）1）（2）CBAYCBAABY⊕⊕=⊕+=21)(BABAF+=三、用卡诺图化简逻辑函数，要求在卡诺图上画出卡诺圈。
（每小题5分，共10分）（1） F （A,B,C,D ）=∑m （0,2,5,7,8,10,14 ,15）（2）∑∑+=)15,14,13,12,11,10()8,4,3,2,0(),,,(d m D C B A F 答案：（1）F （A,B,C,D ）=∑m （0,1,2,,5,6,7,8,10,11,12,13,15）=BD D B +（2）∑∑+=)15,14,13,12,11,10()8,4,3,2,0(),,,(d m D C B A F =C B D C +参考答案：用电设备： 用A 、B 和C 分别表示三台用电设备发电机组： 用Y 表示10kW 发电机、用Z 表示20kW 发电机 用 0表示设备不工作、用1表示设备工作真值表如下四、某厂有10kW 和20kW 两台发电机组和同为10kW 三台用电设备。
已知三台用电设备可能部分工作或都不工作，但不可能三台同时工作。
试用与非门设计一个供电控制电路，使电力负荷达到最佳匹配。
要求列出真值表，画出逻辑电路图。
允许反变量输入。
（15分）表达式为CB AC B A C B A C B A C B A C B A CB AC B A C B A Y ⋅⋅=++=++= （3分）BCAC AB BC AC AB BCAC AB Z ⋅⋅=++=++= (2分) (5分)五、用如图所示的8选1数据选择器74LS151实现下列函数。

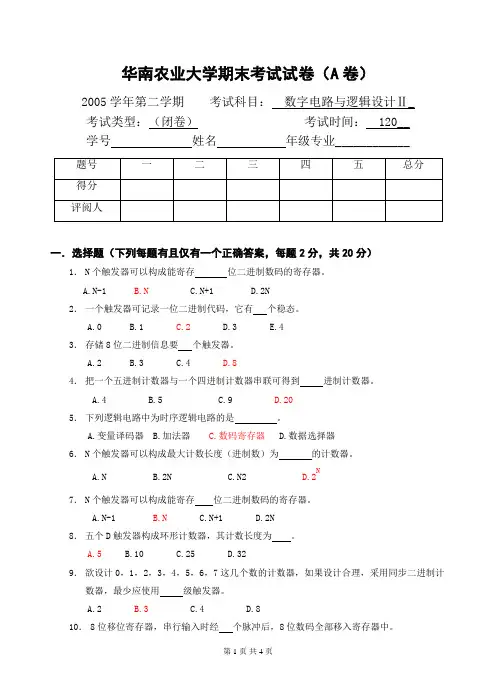

华南农业大学期末考试试卷（A卷）2005学年第二学期考试科目：数字电路与逻辑设计Ⅱ_考试类型：（闭卷）考试时间： 120__学号姓名年级专业____________一．选择题（下列每题有且仅有一个正确答案，每题2分，共20分）1．N个触发器可以构成能寄存位二进制数码的寄存器。
A.N-1B.NC.N+1D.2N2．一个触发器可记录一位二进制代码，它有个稳态。
A.0B.1C.2D.3E.43．存储8位二进制信息要个触发器。
A.2B.3C.4D.84．把一个五进制计数器与一个四进制计数器串联可得到进制计数器。
A.4B.5C.9D.205．下列逻辑电路中为时序逻辑电路的是。
A.变量译码器B.加法器C.数码寄存器D.数据选择器6．N个触发器可以构成最大计数长度（进制数）为的计数器。
NA.NB.2NC.N2D.27．N个触发器可以构成能寄存位二进制数码的寄存器。
A.N-1B.NC.N+1D.2N8．五个D触发器构成环形计数器，其计数长度为。
A.5B.10C.25D.329．欲设计0，1，2，3，4，5，6，7这几个数的计数器，如果设计合理，采用同步二进制计数器，最少应使用级触发器。
A.2B.3C.4D.810．8位移位寄存器，串行输入时经个脉冲后，8位数码全部移入寄存器中。
A.1B.2C.4D.811．要产生10个顺序脉冲，若用四位双向移位寄存器CT74LS194来实现，需片。
A.3B.4C.5D.1012．若要设计一个脉冲序列为1101001110的序列脉冲发生器，应选用个触发器。
A.2B.3C.4D.1013．随机存取存储器具有功能。
A.读/写B.无读/写C.只读D.只写14．只读存储器ROM在运行时具有功能。
A.读/无写B.无读/写C.读/写D.无读/无写15．只读存储器ROM中的内容，当电源断掉后又接通，存储器中的内容。
A.全部改变B.全部为0C.不可预料D.保持不变16．随机存取存储器RAM中的内容，当电源断掉后又接通，存储器中的内容。
中传通信考研复试数字电路06年真题答案
3
中传通信考研复试数字电路06年真题答案
注：此套真题答案为本人花大量时间独立完成，其间翻阅教材、上网查询、纸上演算，然后编辑进电脑。
我力求为广大中传通信的考生提供一份准确无误、注解详细、具有参考价值的真题答案，但毕竟限于笔者水平有限，编辑之时也难免遗漏，文中出现的谬误之处还望大家原谅，也欢迎大家的指正批评！
本人也是过来人，我依稀记得去年自己准备和参加复试时的情景，也是出于当时自己复试之时的迷茫才突然有了做这一份真题答案的冲动。
我能体会大家此时的心情，也希望这份答案可以帮助你们更加迅速地掌握复试笔试中的知识要点。
祝你考研成功！
另外，请大家尊重笔者的劳动成果，谢绝转载。
5。
