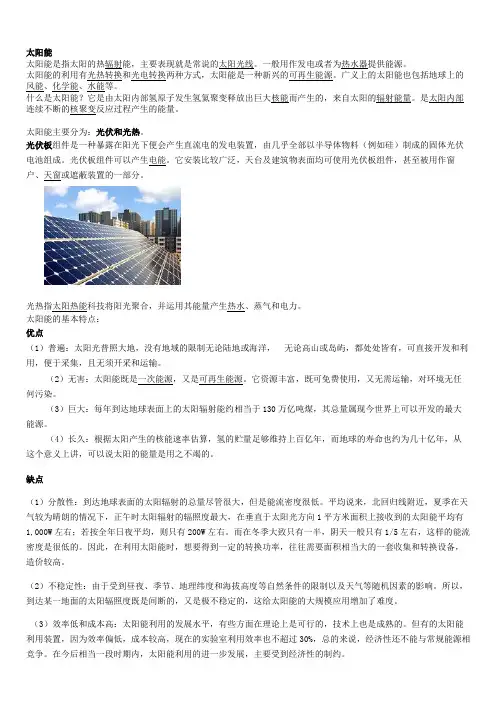

太阳能主要分为:光伏和光热。
光伏板组件是一种暴露在阳光下便会产生直流电的发电装置,由几乎全部以半导体物料(例如硅)制成的固体光伏户、天窗或遮蔽装置的一部分。
光热指太阳热能科技将阳光聚合,并运用其能量产生热水、蒸气和电力。
太阳能的基本特点:优点(1)普遍:太阳光普照大地,没有地域的限制无论陆地或海洋,无论高山或岛屿,都处处皆有,可直接开发和利用,便于采集,且无须开采和运输。
(2)无害:太阳能既是一次能源,又是可再生能源。
它资源丰富,既可免费使用,又无需运输,对环境无任何污染。
(3)巨大:每年到达地球表面上的太阳辐射能约相当于130万亿吨煤,其总量属现今世界上可以开发的最大能源。
(4)长久:根据太阳产生的核能速率估算,氢的贮量足够维持上百亿年,而地球的寿命也约为几十亿年,从这个意义上讲,可以说太阳的能量是用之不竭的。
缺点(1)分散性:到达地球表面的太阳辐射的总量尽管很大,但是能流密度很低。
平均说来,北回归线附近,夏季在天气较为晴朗的情况下,正午时太阳辐射的辐照度最大,在垂直于太阳光方向1平方米面积上接收到的太阳能平均有1,000W左右;若按全年日夜平均,则只有200W左右。
而在冬季大致只有一半,阴天一般只有1/5左右,这样的能流密度是很低的。
因此,在利用太阳能时,想要得到一定的转换功率,往往需要面积相当大的一套收集和转换设备,造价较高。
(2)不稳定性:由于受到昼夜、季节、地理纬度和海拔高度等自然条件的限制以及天气等随机因素的影响。
所以,到达某一地面的太阳辐照度既是间断的,又是极不稳定的,这给太阳能的大规模应用增加了难度。
(3)效率低和成本高:太阳能利用的发展水平,有些方面在理论上是可行的,技术上也是成熟的。
但有的太阳能利用装置,因为效率偏低,成本较高,现在的实验室利用效率也不超过30%,总的来说,经济性还不能与常规能源相竞争。
在今后相当一段时期内,太阳能利用的进一步发展,主要受到经济性的制约。
光热利用光热利用:它的基本原理是将太阳辐射能收集起来,通过与物质的相互作用转换成热能加以利用。

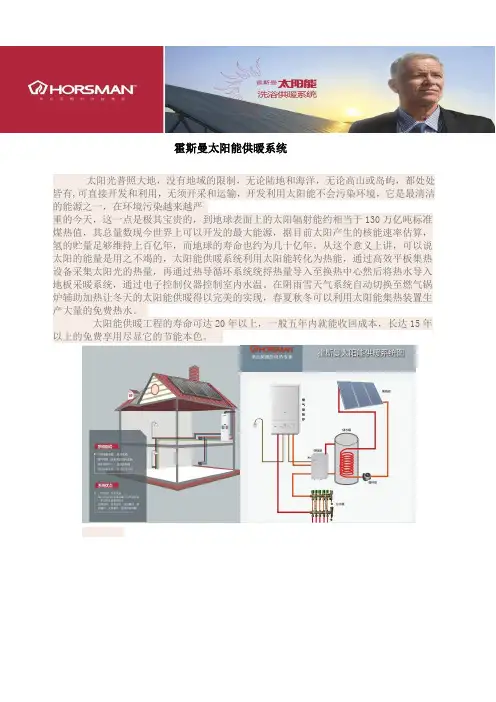

霍斯曼太阳能供暖系统太阳光普照大地,没有地域的限制,无论陆地和海洋,无论高山或岛屿,都处处皆有,可直接开发和利用,无须开采和运输,开发利用太阳能不会污染环境,它是最清洁的能源之一,在环境污染越来越严重的今天,这一点是极其宝贵的,到地球表面上的太阳辐射能约相当于130万亿吨标准煤热值,其总量数现今世界上可以开发的最大能源,据目前太阳产生的核能速率估算,氢的贮量足够维持上百亿年,而地球的寿命也约为几十亿年。
从这个意义上讲,可以说太阳的能量是用之不竭的,太阳能供暖系统利用太阳能转化为热能,通过高效平板集热设备采集太阳光的热量,再通过热导循环系统统捋热量导入至换热中心然后将热水导入地板采暖系统,通过电子控制仪器控制室内水温。
在阴雨雪天气系统自动切换至燃气锅炉辅助加热让冬天的太阳能供暖得以完美的实现,春夏秋冬可以利用太阳能集热装置生产大量的免费热水。
太阳能供暖工程的寿命可达20年以上,一般五年内就能收回成本,长达15年以上的免费享用尽显它的节能本色。
霍斯曼太阳能供暖产品优点介绍:一、高效节能最大效率的利用太阳能量可节约能源成本40-60%以上,运行成本大大降低。
二、安全可靠太阳能没有常规能源所存在的易燃易爆、中毒、锻炉、触电等危险是安全可靠的热水系统。
三、绿色环保采用了太阳能洁净绿色能源,避免了矿物质燃料对环境的污染。
为用户提供干净舒适的生活空间。
四、智能控制系统采用了智能化控制技术,自行控制,最佳经济运行,可设置全天候供应热水,使用非常方便。
五、使用寿命集热管道采用铜管激光焊接,聚氨酯发泡保温抗严寒,进口面板钢化处理,可抗击自然灾害,使用寿命15年以上。
六、建筑一体化可安装在高层阳台、窗下等朝阳的墙面实现建筑一体化,尽享舒适生活。
七、能源互补阴雨天气使用燃气壁挂炉通过太阳能换热器自动切换,无需人工调节。
八、应用广泛可应用与高层及多层的住宅、独立别墅、中小型宾馆、洗浴中心、学校等供暖、洗浴场所。
霍斯曼太阳能供暖组成结构:1.太阳能集热器2.辅助加热及循环控制3.蓄热水箱4.管道连接霍斯曼太阳能供暖运行原理:1加热方式:晴天状态下,当太阳能循环控制系统检测到太阳能集热板热水温度超过高温储热水箱内5摄氏度时启动循环水泵进行循环,把太阳能集热板收集的热量带入高温蓄热水箱通过紫铜盘管进行加热,并保温储存,以备使用。
循环式太阳能热水器的强制循环式和自然循环式1、强制循环式太阳能热水器这是在集热器和贮热器之间设有一个循环水泵相连接,以循环水泵为动力,将贮热器的水强制通过集热器来获取热量,再回到贮热器,不断循环,提高水温。
这种热水器的优点是:贮热器的安装位置不受集热器安装位置的影响。
贮热器中可安装辅助热源,以实现常年供应热水。
不设辅助热源的热水器,循环泵的开、停受集热器水温控制;设辅助热源的,冷水补充和循环泵开、停亦由统一的控制电路控制。
但这类热水器的结构较复杂、造价较高,目前国内家庭用的尚无商品化生产,主要生产一些大容量供集体用的强制循环太阳能热水器。
2.自然循环式太阳能热水器这是由1个乎板集热器和1个贮热器连接成的热水器,依靠集热器水温变化产生的液位差,通过敷设在贮热器内高、低不同的管道,不断循环贮热器的水来提高水温。
这类热水器适合于一般城市家庭使用,但它的200升以上的贮热器必须安装在乎板集热器的顶部,工作状态时的全率。
为增大集热面积,平板集热器采用扁盒式结构为主,表面涂以吸收系数和发射系数相等的非选择性黑色涂料,除接近太阳辐射的表面外,衬垫保温材料保温,在离集热板接受辐射表面15毫米处覆盖透射率大于o.75的钢化玻璃。
3.贮热器一个容积为200毫升的简体,内敷高、低不等的溢、进水循环管,高、低温热水取水管,浮球式水位控制器;外面用聚苯乙烯或聚氨酯整体发泡为保温材料,为了保证循环正常,贮热器要放在集热器的顶部,但它给热水器带来安装稳定性较差的缺点。
3。
外壳。
它有2个有一定强度的金属框架,用来安放贮热水器和集热器。
装配时把它用8个螺栓连成一个整体,这样便于运输和安装。
外壳底部留有自然排水口,以保证热水器在雨天不积水。
4.搁架。
自然循环太阳能热水器与闷晒式双筒热水器不一样,它的工作重量在300千克以上,顶部要文承一个200千克以上的贮热器,故而必须有强度较好的金属搁架,一般用角钢焊接而成,外面涂以防锈漆,以防止锈蚀。
太阳能热水系统控制及原理一、智能型太阳能、热泵互补热水系统原理说明:注:进水在集热器入口,集热循环水泵出口,集热水箱底部出水供用户使用。
太阳能供水系统原理说明新能源太阳能中央热水器由以下四大部分组成:太阳能集热器:吸收太阳能,将光能转化为热能,使冷水在集热器内被加热;保温水箱:储存热水,可保温3天,内胆为不锈钢,外包8厘米保温层,最外层是铝合金外壳;热泵辅助加热系统:用于阴雨天辅助加热:供热水管道:将经过增压泵加压后的热水引向各用水点,主管道有保温层,未端有回水管。
晴天,当太阳能把集热器内的冷水加热至55C时(该温度可调),冷水管上的电磁阀门自动打开,冷水被自来水压力压入集热器内,集热器内的热水被挤出,然后进入到保温水箱中储存待用,当冷水到达集热器出口处的温度探头时,探头温度底于55r,电磁阀门就立刻关闭,冷水停留在集热器内继续被太阳能加热,2-5分钟后,水温又达到55°C时,电磁阀门再次打开,集热器内的热水又被挤到保温水箱中,按此规律,一次又一次的产生热水进入水箱,水箱内热水逐渐增加,一直增加到水箱水满为止。
水箱水满后,就停止进水,如果还有太阳,为了充分利用太阳能,循环泵会自动启动,把水箱内55 C的热水抽出来,经过太阳能集热器循环加热,使水温进一步升高至60-70 C,当水温达到70C时,就停止循环加热,限制水温不要超过70 C,以免烫伤人,又可防止结水垢(产生水垢的温度条件是水温超过80C)。
热泵加热系统只有在太阳能光照不足时才启动,为最大限度地利用太阳能,减少电能的消耗,我们将设定3个时间段检测保温水箱的水位。
在上午10: 30〜11: 30,如果保温水箱内热水水位还不到40%勺位置,则自动启动热泵加热系统,往保温水箱补充50C的热水,如果水位达到设定值,则热泵系统停止工作。
同样,在中午12: 30〜1: 30,系统自动检测保温水箱70%勺水位,在下午3: 30〜6: 30,系统自动检测保温水箱100%勺水位。

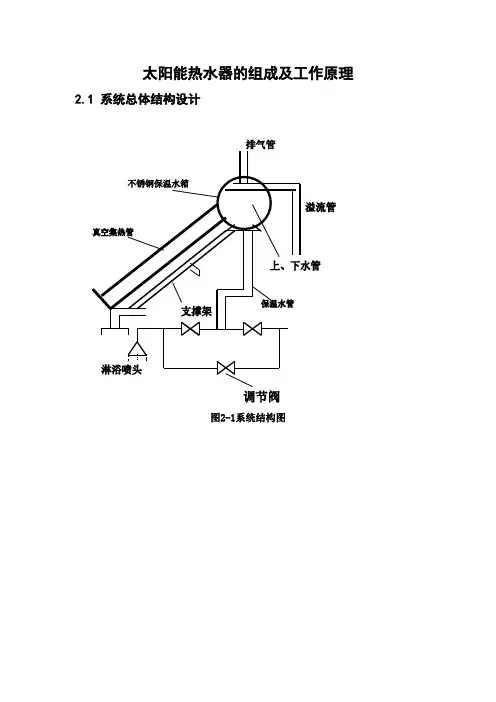

太阳能热水器的组成及工作原理2.1 系统总体结构设计图2-1系统结构图图2-1为系统设计的结构图,该图的系统控制原理图如下图2-2:T3T2F 3热集水热太阳光F1箱器T1D自来水图2-2 系统控制原理图注释:T1:热水箱的温度传感器T2:循环水管中的温度传感器T3:集热器中的温度传感器F1:循环水阀门F2:冷水阀门F3:热水阀门此款热水器利用微机控制主要有以下几种控制功能:晨水加热控制、温水循环控制、冷水集热控制、水箱加热控制。
1.早晨水温控制由于清晨太阳光较弱,所以太阳能热水器从系统发挥作用。
为了提供温度不低于30摄氏度的水,热水器在清晨4-7点之间对水箱进行电加热,具体控制过程如下:首先,关闭冷水阀门F2和循环水阀门F1,然后微机开始进行水箱的温度采集,同时进行温度的比较,当水箱的温度小于30摄氏度时,电热器D接通进行加热,同时微机继续对热水箱的温度进行采集。
当温度加热到大于30摄氏度时电热器断开,如此反复循环保证了温度的稳定。
2.循环水集热过程早晨水温控制之后(7~9点),设定当日的水箱温度N(由两位BCD次齿轮开关设定),输入微机,再利用微机控制系统,通过太阳光能对热水箱加热以达到理想温度N。
具体控制过程如下:打开循环阀门F1,关闭冷水进水阀门F2,热水阀门F3处于空控状态.然后开始比较温度,若(T3—T1>5摄氏度,T2〉T1)为止.如若T1=N,那么循环水集热过程结束,进入冷水集热控制过程。
3.冷水集热控制此时热水箱温度已达到了N,冷水要进入太阳能集热器,这时温度为T3,和当日的设定温度值相比较,若T3〉N则将已加热的水送入热水箱,每天的控制时段大概为9点~20点。
具体控制过程如下:关闭循环水阀门F2,打开冷水阀门F2,热水阀门F3处于可控状态.若T3>N,打开热水阀门F3并将保持一段时间,若T3<N,关闭F3继续给太阳能集热器加热,知道温度答应N,当打开F3时此时比较水管水温T2与N的值,若T2>N阀门F3继续保持打开状态,否则关闭F3。
1总则1. 0. 1 为使民用建筑太阳热水系统安全可靠、性能稳定、布局合理、与建筑和周围环境协调美观、风格统一,规范太阳热水系统的设计、安装、调试和工程验收,制定本规范。
1. 0. 2 本规范适用于为新建、改建和扩建的民用建筑集中供热水和局部供热水的太阳热水系统。
改造既有建筑上已安装的太阳热水系统时,可参照执行。
1. 0. 3民用建筑太阳热水系统的设计、安装、调试和工程验收,除应符合本规范外,尚应符合国家现行的有关强制性标准的规定。
2 术语2.0.1民用建筑civil building供人们居住和进行公共活动的建筑总称。
按使用功能分为居住建筑和公共建筑。
2.0.2居住建筑residential building供人们居住使用的建筑。
包括住宅、宿舍、旅馆等建筑。
2.0.3 公共建筑public building供人们进行公共活动的建筑。
包括教育建筑、办公建筑、科学教育建筑、文化娱乐建筑、商业服务建筑、体育建筑、医疗建筑、交通建筑、政法建筑、纪念建筑、园林景观建筑、宗教建筑、综合建筑。
2.0.4低层住宅low storey housing一层至三层的住宅建筑。
2.0.5多层住宅multifloor housing四层至六层的住宅建筑。
2.0.6中高层住宅mid-tall storey housing七层至九层的住宅建筑。
2.0.7高层住宅tall storey housing十层及十层以上的住宅建筑。
2.0.8高层建筑tall building十层及十层以上的住宅建筑和高度大于24m的建筑为高层建筑。
2.0.9 自然层数natural storey按楼板、地板结构分层的楼层数。
2.0.10建筑高度height of building指建筑物室外地平面至外墙顶部的总称。
2.0.11地下室basement房间地平面低于室外地平面的高度超过该房间净高1/2者为地下室。
2.0.12半地下室semi-basement房间地平面低于室外地平面的高度超过该房间净高1/3,且不超过1/2者为半地下室。
太阳能热水器的工作原理图解与结构图解太阳能热水器具有安装使用方便、节能效果明显的优点,可以吸收太阳能辐射能,并且把能量转换成热能,从而产生热水的一种设备。
在家庭用热水、商业用热水、工业制造用热水等方面都有广泛的应用,下面小编就为大家介绍一下太阳能热水器的工作原理与结构图解。
太阳能热水器工作原理太阳能热水器工作原理图1、吸热过程真空管式太阳能热水器:太阳辐射透过真空管的外管,然后被集热镀膜吸收后沿内管壁传递到管内的水,此时水受热而温度逐渐升高,比重减小而上升,形成一个向上的动力,构成一个热虹吸系统。
随着热水的不断上移并储存在储水箱上部,同时温度较低的水沿管的另一侧不断补充如此循环往复,最终整箱水都升高至一定的温度。
平板式太阳能热水器:其中介质在集热板内因热虹吸自然循环,随后将太阳辐热量及时传送到水箱内,介质也可通过泵循环实现热量传递,因此就有源源不断的人能来保持水温的稳定。
2、循环管路直插式结构的真空管式太阳能热水器,热水是因为通过重力的作用而提供动力;然而平板式则通过自来水的压力提供动力。
不过这两种太阳能集中供热系统均采用泵循环。
由于太阳能热水器集热面积不大,考虑到热能损失,一般不采用管道循环。
太阳能热水器自然循环集热原理示意图3、系统工作1)温差控制集热循环集热器温测器和水温感应器置入在太阳能热水地暖系统中,能够很好地吸收太阳能辐射后,促使集热管温度上升,然后当集热器温度和水箱温度水温差到达△t设定值时,通过检测系统发出指令,循环泵将中央热水器中的冷水输入集热器中,然而水被加热后又再次回到水箱中,使水箱内的水达到设定的温度。
2)地暖管道循环系统这个系统是增加热水循环泵作为不同点,然后通过控制器更好得控制地暖管道循环为工作原理。
然后再通过当水温达到设定温度时,自动启动地暖循环泵,使高温水通过地暖盘管在室内循环,从而使室内温度不断提高。
如果水箱水温开始低于某一设定值时,应当将地暖管道循环泵进行自动停止为最好的方式。
