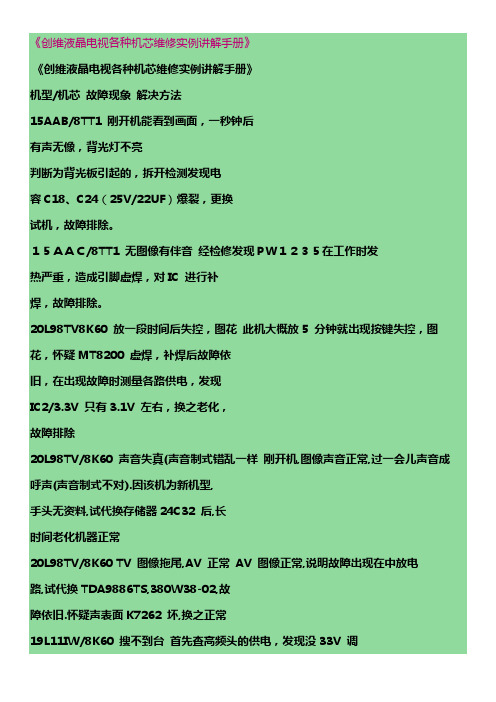

《创维液晶电视各种机芯维修实例讲解手册》《创维液晶电视各种机芯维修实例讲解手册》机型/机芯故障现象解决方法15AAB/8TT1 刚开机能看到画面，一秒钟后有声无像，背光灯不亮判断为背光板引起的，拆开检测发现电容C18、C24（25V/22UF）爆裂，更换试机，故障排除。
１５ＡＡＣ/8TT1 无图像有伴音经检修发现ＰＷ１２３５在工作时发热严重，造成引脚虚焊，对IC 进行补焊，故障排除。
20L98TV8K60 放一段时间后失控，图花此机大概放5 分钟就出现按键失控，图花，怀疑MT8200 虚焊，补焊后故障依旧，在出现故障时测量各路供电，发现IC2/3.3V 只有3.1V 左右，换之老化，故障排除20L98TV/8K60 声音失真(声音制式错乱一样刚开机,图像声音正常,过一会儿声音成呼声(声音制式不对).因该机为新机型,手头无资料,试代换存储器24C32 后,长时间老化机器正常20L98TV/8K60 TV 图像拖尾,AV 正常 AV 图像正常,说明故障出现在中放电路,试代换TDA9886TS,380W38-02,故障依旧.怀疑声表面K7262 坏,换之正常19L11IW/8K60 搜不到台首先查高频头的供电，发现没33V 调谐电压，因此机33V 采用的是自举升压电路，依次查D6，D1，ZD1。
D6烧坏，换之，再次烧坏，仔细检查C93/0.47UF 电容漏电，换D6，C93 故障排除22LEATV/8TT6 图不良模拟信号TV/AV 下时有时无图像,问题肯定在模拟信信号通道,TV/AV 信号解码是通过TVP5147 解码,查各供电,时钟正常,代换解码TVP5147 试机故障排除.22LEATV/8TT6 黑屏开盖检查，发现背光灯在开机瞬间亮一下即熄灭。
疑为背光板问题。
检查发现C34 虚焊，补焊后故障排除。
22LEATV/8TT6 该机开机黑屏伴音正常，背光不亮测背光板供电有，控制电压也有但FB1开路，怀疑背光板上负载短路，仔细查发现C305 有点变黄，拆下发现该电容已严重短路，于是找来一只50V10UF电容装上，再装上一只好的FB1 开机背光亮起来了，故障排除。

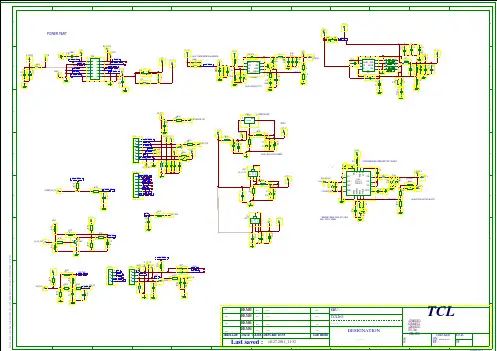

创维LED彩电168P-P32EWM-04二合一板速修图解（1）电子报TCL LED液晶彩电采用的型号为168P-P32EWM-04电源板，MODE为5800-P32EWM-0P40/0P50，是集开关电源与LED背光灯驱动电路合二为一的电路板。
其中开关电源部分以驱动控制集成电路TEA1733P为主，产生24V/2A(最大3A)、12V/3A(最大4A)、5V/0.5A(最大1A)电压，为主板和背光灯供电部分供电；LED背光灯电路由驱动控制电路OZ9967GN，为4~6条LED背光灯串供电（本二合一板为4条），同时对LED背光灯串电流进行控制。
该电源板待机功耗低于0.5W，标称输入电压100~240V AC，适用市电输入范围90~264V AC，具有成本低，保护功能齐全的特点。
应用于创维LED32E61HR、LED32E600Y、LED32E600F、LED32E55HM、LED32E82RD、LED32E82RE、LED32E15HM等8M50机芯LED液晶彩电中。
一.原理图解创维168P-P32EWM-04电源+背光灯二合一板实物图解见图1所示，电路组成方框图见图2所示。
由电源部分和背光灯电路两部分组成：一是以IC100(TEA1733P)为核心组成的开关电源，为背光灯电路和主板电路提供24V、12V、5V电压；二是以IC400(OZ9967GN)为核心组成的LED背光灯驱动电路，将24V供电提升到60V后，将4~6条LED背光灯串点亮。
开关机电路对开关电源输出的12V电压和LED驱动电路的点灯、亮度进行控制控制。
开关机控制电路由Q301、Q300为核心组成。
采用控制+12V输出的方式，开机时Q301、Q300导通，输出+12V电压；待机时Q301、Q300截止，切断+12V输出。
该电源板设有由Q304、ZD302、ZD304组成的过压保护电路，当电源输出的+24V或+12V 电压超过ZD302、ZD304的稳压值时，保护电路启动，Q304导通，将稳压光耦IC101的2脚电压拉低，通过IC101使IC100的7脚电压降低，开关电源输出电压降低保护。

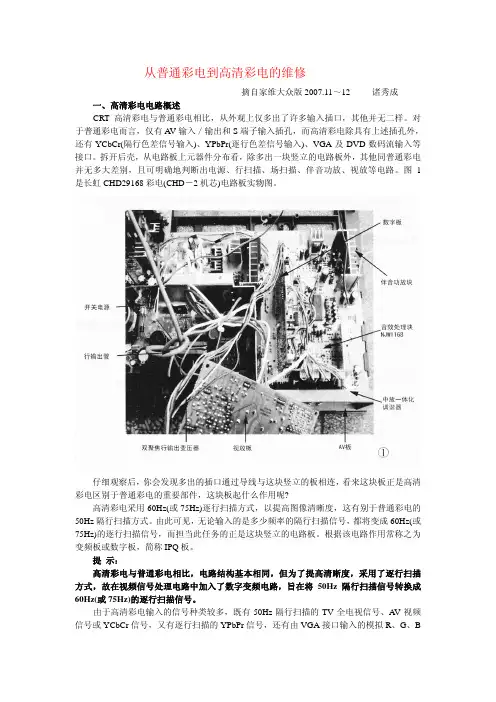

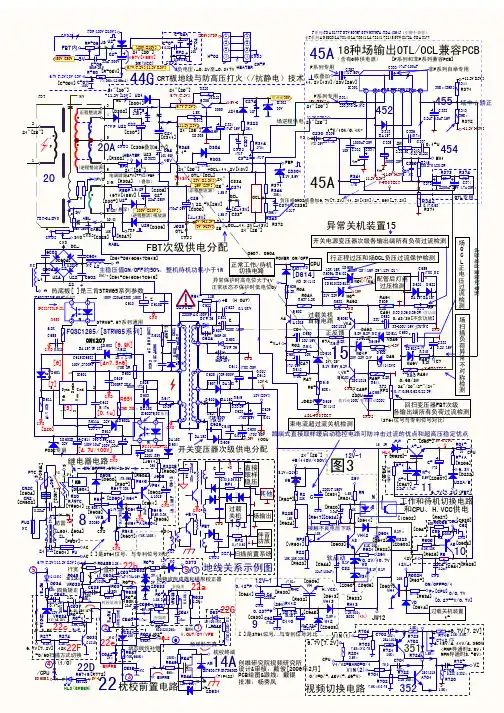

从普通彩电到高清彩电的维修摘自家维大众版2007.11～12 诸秀成一、高清彩电电路概述CRT高清彩电与普通彩电相比，从外观上仅多出了许多输入插口，其他并无二样。
对于普通彩电而言，仅有A V输入／输出和S端子输入插孔，而高清彩电除具有上述插孔外，还有YCbCr(隔行色差信号输入)、YPbPr(逐行色差信号输入)、VGA及DVD数码流输入等接口。
拆开后壳，从电路板上元器件分布看，除多出一块竖立的电路板外，其他同普通彩电并无多大差别，且可明确地判断出电源、行扫描、场扫描、伴音功放、视放等电路。
图1是长虹CHD29168彩电(CHD－2机芯)电路板实物图。
仔细观察后，你会发现多出的插口通过导线与这块竖立的板相连，看来这块板正是高清彩电区别于普通彩电的重要部件，这块板起什么作用呢?高清彩电采用60Hz(或75Hz)逐行扫描方式，以提高图像清晰度，这有别于普通彩电的50Hz隔行扫描方式。
由此可见，无论输入的是多少频率的隔行扫描信号，都将变成60Hz(或75Hz)的逐行扫描信号，而担当此任务的正是这块竖立的电路板。
根据该电路作用常称之为变频板或数字板，简称IPQ板。
提示：高清彩电与普通彩电相比，电路结构基本相同，但为了提高清晰度，采用了逐行扫描方式，故在视频信号处理电路中加入了数字变频电路，旨在将50Hz隔行扫描信号转换成60Hz(或75Hz)的逐行扫描信号。
由于高清彩电输入的信号种类较多，既有50Hz隔行扫描的TV全电视信号、A V视频信号或YCbCr信号，又有逐行扫描的YPbPr信号，还有由VGA接口输入的模拟R、G、B信号，所以数字板应设有相应电路分别针对各类信号的特点进行变换处理，既保证最终信号格式的统一，又保证行、场扫描同步进行，各类输入信号流程如图2所示。
从图2中不难看出，数字板的核心任务是数字变频及扫描格式变换。
提示：在高清彩电中，TV／A V信号、Y／C信号及Y、Cb、Cr信号均要通过数字变频处理，转换为逐行扫描的亮度、色度信号；VGA－R、VGA－G、VGA－B信号与YPbPr信号虽不进行隔行转逐行处理，但要进行格式识别同步信号分离与ADC转换等处理。
第 1 页 共 50 页MT 资料总目录---------------彩电厂工艺课1． 电路方框图 (2)2． 调试工艺 (3)3． 各IC 维修数据………………………………………………………（9） 4． 各IC 资料 (14)5． 电路原理 (34)6．简明维修流程 (45)7．维修实例 (49)w ww .j dw x.i n f o第 2 页共 50 页第 3 页 共 50 页调试工艺1 说明1.1 安全说明1.1.1 X-射线辐射的注意事项a） 过高的电压会产生有碍健康的X-射线。
为避免辐射伤害，高压须调整在规定的限额内。
该机在交流220 V/50 Hz 的市电供应系统下正常工作，其高压在零束电流（亮度最小）、主电源电压为105 V 的条件下，高压正常值应在33 kV 以下。
在任何情况下，高压不得过34 kV。
维修电视机时，必须参照本说明的高压检查法检查高压。
检查用的高压表必须准确可靠。
* 检查时，机内主电源电压应保持在105 V。
b）X-射线辐射的主要来源是显像管，本机使用的显像管已经过安全认证检验认可，所以更换显像管，必须是同型号、同规格或用类似经认可的规格的显像管，并参照高压检查法检查高压。
1.1.2 安全注意事项a）因市电直接接入电源印制板的热地部分，在维修过程中需使用隔离变压器，以防止触电受伤或损坏仪器。
b）在搬动显像管前，需对石墨层导体放电。
c）更换任何元器件时，必须将电源线从电源插座中拔出。
d）更换大功率电阻时，电阻与印制板之间保持10mm 高。
1.1.3 元器件安全注意事项在印制板上的许多电气和机械部分，都与安全特性相关，这些特性不易为视觉所察。
有特殊安全特性的更这些元器件，应参照手册的明细表。
若与明细表上的规格不同，则不一定具备相同的安全特性，可能会造成触电、着火、X-射线辐射的增加或其它伤害。
1.2 一般说明1.2.1 本机芯内的EEPROM（CPU 部件上的N806 AT24C32）上机前先按标准样机数据进行拷贝，必要时再进行“工厂调整”。
