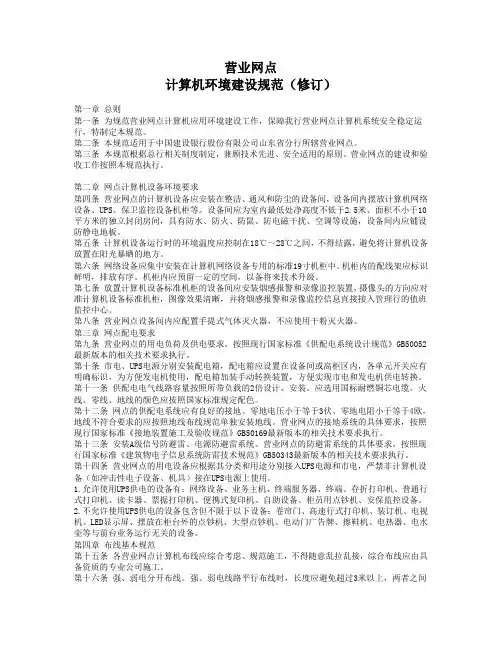

营业网点计算机环境建设规范(修订)第一章总则第一条为规范营业网点计算机应用环境建设工作,保障我行营业网点计算机系统安全稳定运行,特制定本规范。
第二条本规范适用于中国建设银行股份有限公司山东省分行所辖营业网点。
第三条本规范根据总行相关制度制定,兼顾技术先进、安全适用的原则。
营业网点的建设和验收工作按照本规范执行。
第二章网点计算机设备环境要求第四条营业网点的计算机设备应安装在整洁、通风和防尘的设备间,设备间内摆放计算机网络设备、UPS、保卫监控设备机柜等。
设备间应为室内最低处净高度不低于2.5米、面积不小于10平方米的独立封闭房间,具有防水、防火、防鼠、防电磁干扰、空调等设施,设备间内应铺设防静电地板。
第五条计算机设备运行时的环境温度应控制在18℃~28℃之间,不得结露,避免将计算机设备放置在阳光暴晒的地方。
第六条网络设备应集中安装在计算机网络设备专用的标准19寸机柜中。
机柜内的配线架应标识鲜明,排放有序。
机柜内应预留一定的空间,以备将来技术升级。
第七条放置计算机设备标准机柜的设备间应安装烟感报警和录像监控装置,摄像头的方向应对准计算机设备标准机柜,图像效果清晰,并将烟感报警和录像监控信息直接接入管理行的值班监控中心。
第八条营业网点设备间内应配置手提式气体灭火器,不应使用干粉灭火器。
第三章网点配电要求第九条营业网点的用电负荷及供电要求,按照现行国家标准《供配电系统设计规范》GB50052最新版本的相关技术要求执行。
第十条市电、UPS电源分别安装配电箱,配电箱应设置在设备间或高柜区内,各单元开关应有明确标识,为方便发电机使用,配电箱加装手动转换装置,方便实现市电和发电机供电转换。
第十一条供配电电气线路容量按照所带负载的2倍设计、安装。
应选用国标耐燃铜芯电缆。
火线、零线、地线的颜色应按照国家标准规定配色。
第十二条网点的供配电系统应有良好的接地。
零地电压小于等于3伏、零地电阻小于等于4欧,地线不符合要求的应按照地线布线规范单独安装地线。

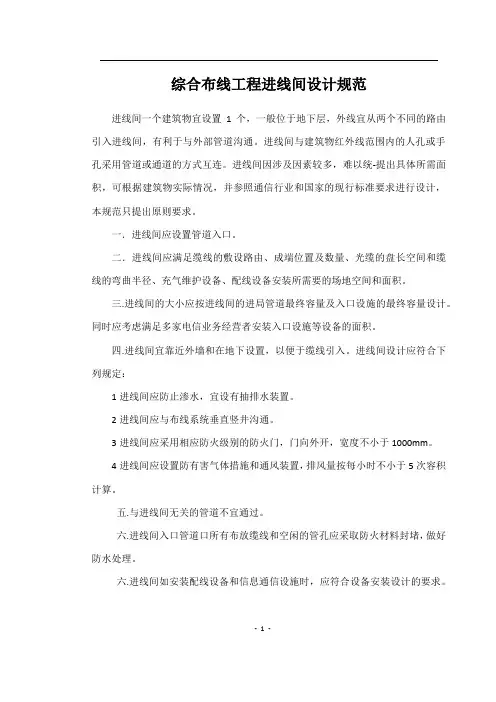

综合布线工程进线间设计规范
进线间一个建筑物宜设置1个,一般位于地下层,外线宜从两个不同的路由引入进线间,有利于与外部管道沟通。
进线间与建筑物红外线范围内的人孔或手孔采用管道或通道的方式互连。
进线间因涉及因素较多,难以统-提出具体所需面积,可根据建筑物实际情况,并参照通信行业和国家的现行标准要求进行设计,本规范只提出原则要求。
一.进线间应设置管道入口。
二.进线间应满足缆线的敷设路由、成端位置及数量、光缆的盘长空间和缆线的弯曲半径、充气维护设备、配线设备安装所需要的场地空间和面积。
三.进线间的大小应按进线间的进局管道最终容量及入口设施的最终容量设计。
同时应考虑满足多家电信业务经营者安装入口设施等设备的面积。
四.进线间宜靠近外墙和在地下设置,以便于缆线引入。
进线间设计应符合下列规定:
1进线间应防止渗水,宜设有抽排水装置。
2进线间应与布线系统垂直竖井沟通。
3进线间应采用相应防火级别的防火门,门向外开,宽度不小于1000mm。
4进线间应设置防有害气体措施和通风装置,排风量按每小时不小于5次容积计算。
五.与进线间无关的管道不宜通过。
六.进线间入口管道口所有布放缆线和空闲的管孔应采取防火材料封堵,做好防水处理。
六.进线间如安装配线设备和信息通信设施时,应符合设备安装设计的要求。
- 1 -。
弱电系统综合布线十大规定
1、配线时,相线与零线的颜色应不同;同一机房或设备间相线(L)颜色应统一,零线(N)宜用蓝色,保护线(PE)必须用黄绿双色线。
过流一般铜芯线为6A/平方,铝芯线为:3A/平方,计算电源供电线缆的粗细可以此标准计算。
2、导线间和导线对地间电阻必须大于0.5MΩ。
3、所有线路必须全程穿管或走线槽,不便于管或走线槽的部位应给采取适当的保护措施,并且布线要美观大方、横平坚直、劳固结实。
4、直线管的管径利用率应为50%~60%,弯管的管径利用率应为40%~50%。
5、所布线路上存在局部干扰源,且不能满足较小净距离要求时,应采用钢管。
6、暗管直线敷设长度超过30米时,中间应加装过线盒。
7、暗管必须弯曲敷设时,其路由长度应≤15米,且该段内不得有S弯。
连续弯曲超过2次时,应加装过线盒。
所有转弯处均用弯管器完成,为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
8、暗管弯曲半径不得小于该管外径的6~10倍。
光缆一般不得小于管径的10-15倍并且缆尾必须缠上电胶布。
9、在暗管孔内不得有各种线缆接头。
10、电源线配线时,所用导线截面积应满足用电设备较
大输出功率。
弱电系统综合布线的十大规定是根据弱电系统来规范地,十分的严谨有效,希望大家在弱电系统综合布线时能够遵守规定,这样才能做到尽善尽美。
1技术要求1.1项目概况根据《国家中长期教育改革和发展规划纲要》(2010-2020年)、《教育信息化十年发展规划》(2011-2020年)、教育部办公厅《关于“十三五”期间全面深入推进教育信息化工作的指导意见(征求意见稿)》(教技厅函【2015】76号)的相关要求,结合西南大学附属中学初中部的实际情况,西南大学附属中学将建设满足学校教育教学改革需要的基础数字校园,并在数字化校园基础上逐步实现智慧校园。
本次数字校园项目以数字化IP技术为基础,以实现全校师生“人人通”为关键,建设整个数字校园。
本项目包括覆盖全校的综合布线系统、基础网络系统、数字监控系统、IP广播(含主要功能室音箱)系统。
各系统既相对独立,又能够按照学校需要实现灵活互通,在保障各系统未定运行的同时,满足学校安全管理的需要。
各系统的主要功能、要求如下。
1.2技术经济性能要求适用性:满足业主使用要求、满足设计图纸要求、满足本用户需求书的要求;持续性:各系统必须满足不间断连续工作的基本要求;系统运行保持24小时全天候连续工作。
可靠性:满足规范和设计的安全要求,系统运行、产品质量、售后服务、备品备件的供应等方面必须可靠、及时。
局部故障不能影响整个系统的运作;经济性:同等性能条件下,选择技术主流方案,达到最高性价比。
成熟性:系统和产品、技术和工艺应经过实践证明为成熟可靠,而且有工程成功应用的经验,以保证将来系统能发挥作用。
先进性:在经济合理的前提下,应尽量采用先进可靠的技术和设备,并考虑系统向未来更高、更新技术的平滑过渡。
扩展性:系统应具备在现有基础上进一步扩展、满足潜在的功能需求的能力。
根据学校的使用特性,应考虑相应的线路通道和其他外部条件。
1.3产品选型为了确保各投标公司选择的产品档次基本一致,同时考虑对各设备供应商的公平竞争原则,基本上每个子系统提供两个以上参考品牌,投标方可参照相应系统产品选型进行投标。
参考品牌的排名不分先后。
未指定品牌的设备和材料须选择业界知名品牌。
综合布线施工规范一、施工前的检查1、在安装工程之前,必须对设备间的建筑和环境条件进行检查,具备下列条件方可开工:(1)设备间的土建工程已全部竣工,室内墙壁已充分干燥。
设备间门的高度和宽度应不妨碍设备的搬运,房门锁和钥匙齐全;(2)设备间地面应平整光洁,预留暗管、地槽和孔洞的数量、位置、尺寸均应符合工艺设计要求;(3)电源已经接入设备间,应满足施工需要;(4)设备间的通风管道应清扫干净,空气调节设备应安装完毕,性能良好;(5)在铺设活动地板的设备间内,应对活动地板进行专门检查,地板板块铺设严密坚固,符合安装要求,每平米水平误差应不大于2mm,地板应接地良好,接地电阻和防静电措施应符合要求。
2.交接间环境要求(1)根据设计规范和工程的要求,对建筑物的垂直通道的楼层及交接间应做好安排,并应检查其建筑和环境条件是否具备。
(2)应留好交接间垂直通道电缆孔孔洞,并应检查水平通道管道或电缆桥架和环境条件是否具备。
3.施工工具检验要求(1)施工前做详细的工具性能测试、数量清点和分配。
(2)如需要特殊工具及时汇报。
二、双绞线敷管施工1. 金属管的敷设(1)金属管的要求金属管应符合设计文件的规定,表面不应有穿孔、裂缝和明显的凹凸不平,内壁应光滑,不允许有锈蚀。
在易受机械损伤的地方和在受力较大处直埋时,应采用足够强度的管材。
(2)金属管的切割套丝在配管时,根据实际需要长度,对管子进行切割。
管子的切割可使用钢锯、管子切割刀或电动切管机,严禁用气割。
管子和管子连接,管子和接线盒、配线箱的连接,都需要在管子端部进行套丝。
套丝时,先将管子在管钳上固定压紧,然后在套丝,套完后应立即清扫管口,将管口端面和内壁的毛刺锉光,使管口保持光滑。
(3)金属管的弯曲在敷设时,应尽量减少弯头,每根管的弯头不应超过3个,直角弯头不应超过2个,并不应有S弯出现。
金属管的弯曲一般都用弯管进行。
先将管子需要弯曲部位的前段放在弯管器内,焊缝放在弯曲方向背面或侧面,以防管子弯扁,然后用脚踩住管子,手板弯管器,便可得到所需要的弯度。
一、弱电综合布线概述综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来,同时也使这些设备与外部通信网络相连的综合布线。
它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线由不同系列和规格的部件组成,其中包括:传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。
这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。
随着全球计算机技术、现代通信技术的迅速发展,人们对信息的需求也是越来越强烈。
这就导致具有楼宇管理自动化(BA,BuildingAutomation)、通信自动化(CA,CommunicationAutomation)、办公自动化(OA,OfficeAutomation)等功能的智能建筑在世界范围蓬勃兴起。
而综合布线系统正是智能建筑内部各系统之间、内部系统与外界进行信息交换的硬件基础。
楼宇综合布线系统(PDS)是现代化大楼内部的"信息高速公路",是信息高速公路在现代大楼内的延伸。
二、综合布线的特点综合布线同传统的布线相比较,有着许多优越性,是传统布线所无法相比的。
其特点主要表现在它具有兼容性、开放性、灵活性、可靠性、先进性和经济性。
而且在设计、施工和维护方面也给人们带来了许多方便。
(1)兼容性:综合布线的首要特点是它的兼容性。
所谓兼容性是指它自身是完全独立的而与应用系统相对无关,可以适用于多种应用系统。
过去,为一幢大楼或一个建筑群内的语音或数据线路布线时,往往是采用不同厂家生产的电缆线、配线插座以及接头等。
例如用户交换机通常采用双绞线,计算机系统通常采用粗同轴电缆或细同轴电缆。
这些不同的设备使用不同的配线材料,而连接这些不同配线的插头、插座及端子板也各不相同,彼此互不相容。
综合布线标准 gb50311综合布线标准 GB50311。
综合布线是建筑物内部的通信线路系统,它是建筑物内部通信设备之间相互连接的线缆系统。
综合布线标准 GB50311是我国对综合布线系统设计、安装、验收及运行维护等方面的规范,它的实施对于保障建筑物内部通信系统的正常运行,提高通信质量,降低建设和运营成本具有重要的意义。
综合布线标准 GB50311的制定,是为了规范综合布线系统的设计、安装、验收及运行维护等工作,保证综合布线系统的质量和可靠性。
该标准包括了综合布线系统的基本原理、设计要求、安装要求、验收规范、运行维护等内容,全面系统地规定了综合布线系统的各项工作。
在综合布线系统的设计阶段,应根据建筑物的实际情况和通信需求,合理设计布线系统的拓扑结构和线缆路径,确保布线系统的稳定可靠。
在安装阶段,应严格按照标准规定的要求进行线缆的敷设和连接,确保线缆的质量和连接的可靠性。
在验收阶段,应按照标准规定的验收规范进行验收工作,确保综合布线系统的性能符合设计要求。
在运行维护阶段,应按照标准规定的要求进行系统的运行维护工作,确保系统的稳定运行。
综合布线标准 GB50311的实施,对于提高综合布线系统的质量和可靠性具有重要的意义。
它规范了综合布线系统的设计、安装、验收及运行维护等工作,保证了系统的稳定可靠运行。
同时,它还降低了建设和运营成本,提高了通信质量,促进了信息化建设的发展。
总之,综合布线标准 GB50311是我国对综合布线系统设计、安装、验收及运行维护等方面的规范,它的实施对于保障建筑物内部通信系统的正常运行,提高通信质量,降低建设和运营成本具有重要的意义。
希望各相关单位严格按照该标准的要求进行工作,确保综合布线系统的质量和可靠性,推动信息化建设的发展。
办公室综合布线方案办公室强弱电布线施工分为确定点位,开槽,布线,封槽等四个大类。
一、确定点位1、点位确定的根据:依据办公空间布线设计图纸,结合办公工位示意图,用铅笔、直尺或者墨斗将各点位处的暗盒位置标注出来。
2、暗盒高度确实定:除特殊要求外,暗盒的高度与原强电插座一致,背景音乐调音开关的高度应与原强电开关的高度一致。
若有多个暗盒在一起,暗盒之间的距离至少为10mm。
3 、布线箱位置确实定:1)内嵌式:在所采用弱电布线箱尺寸上宽、高各增加10mm,在深度方向上削减10mm。
2)外置式:按所用产品的型号尺寸标注固定孔位置。
3>内置式:确定管线进入所用产品的高度。
二、开槽1 、确定开槽路线,依据以下原则:1)路线最短原则;2)不破坏原有强电原则;3)不破坏防水原则。
2、确定开槽宽度:依据线的多少确定PVC 管的多少,进而确定槽的宽度。
3、确定开槽深度:若选用16mm 的PVC 管,则开槽深度为20mm; 若选用20mm 的PVC 管,则开槽深度为25mm。
4 、线槽外观要求:横平竖直,大小匀称。
5、线槽的测量:暗盒和配线箱槽独立计算,全部线槽按开槽起点到线槽终点测量,若线槽宽度超过80mm 按双线槽长度计算。
三、布线1 、确定线缆通畅:1)网线、电话线的测试:分别做水晶头,用网络测试仪测试通断;2)音视频线、音响线的测试:分别用万用表测试通断;3)其他线缆:用相应专业仪表测试通断。
2 、确定各点位用线长度:1)测量出配线箱槽到各点位端的长度;2)加之各点位及配线箱槽处的冗余线长度:各点位出口处线的长度为200mm-300mm,配线箱内:线的长度为500mm,背景音乐出口处:线长1.5 米至2 米。
3、确定标签:将各类线缆按肯定长度剪断后在线的两端分别贴上标签,4、确定管内线数:管内线的横截面积不得超过管的横截面积的80%。
四、封槽1、固定暗盒:除厨房、洗手间暗盒要凸出墙面20mm 外,其他暗盒与墙面要求齐平。

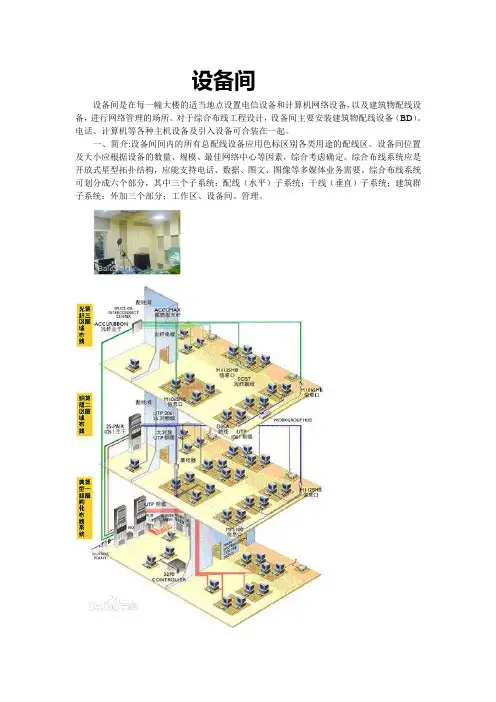

设备间设备间是在每一幢大楼的适当地点设置电信设备和计算机网络设备,以及建筑物配线设备,进行网络管理的场所。
对于综合布线工程设计,设备间主要安装建筑物配线设备(BD)。
电话、计算机等各种主机设备及引入设备可合装在一起。
一、简介:设备间间内的所有总配线设备应用色标区别各类用途的配线区。
设备间位置及大小应根据设备的数量、规模、最佳网络中心等因素,综合考虑确定。
综合布线系统应是开放式星型拓扑结构,应能支持电话、数据、图文、图像等多媒体业务需要。
综合布线系统可划分成六个部分,其中三个子系统:配线(水平)子系统;干线(垂直)子系统;建筑群子系统;外加三个部分:工作区、设备间、管理。
二:设备:指可供企业在生产中长期使用,并在反复使用中基本保持原有实物形态和功能的劳动资料和物质资料的总称。
安装设备的房间称为设备间。
设备有厨房设备、环保设备、视听设备、洗衣房设备、干洗店设备、医疗设备、机电设备、洗涤设备、涂装设备等。
特种设备是指涉及生命安全、危险性较大的锅炉、压力容器(含气瓶)、压力管道、电梯、起重机械、客运索道、大型游乐设施。
三:系统:设备间综合布线系统(Premises Distributed System,简称PDS)是一种集成化通用传输系统,在楼宇和园区范围内,利用双绞线或光缆来传输信息,可以连接电话、计算机、会议电视和监视电视等设备的结构化信息传输系统。
设备间综合布线系统使用标准的双绞线和光纤,支持高速率的数据传输。
这种系统使用物理分层星型拓扑结构,积木式、模块化设计,遵循统一标准,使系统的集中管理成为可能,也使每个信息点的故障、改动或增删不影响其它的信息点,使安装、维护、升级和扩展都非常方便,并节省了费用。
设备间综合布线系统可分为6个独立的系统(模块).(1)设备间工作区子系统工作区子系统由终端设备连接到信息插座之间的设备组成。
包括:信息插座、插座盒、连接跳线和适配器组成。
(2) 设备间水平区子系统水平区子系统应由工作区用的信息插座,楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。
综合布线系统工程验收规范1、环境检查:1.1工作区、电信间、设备间等建筑环境检査应符合下列规定:1、暗装或明装在墙体或柱子上的信息插座盒底距地高度宜为300mm。
2、安装在工作台侧隔板面及临近墙面上的信息插座盒底距地宜为1000mm。
1、CP集合点箱体、多用户信息插座箱体宜安装在导管的引入侧及便于维护的柱子及承重墙上等处,箱体底边距地高度宜为500mm;当在墙体、柱子上部或吊顶内安装时,距地高度不宜小于1800mm。
1、每个工作区宜配置不少于2个带保护接地的单相交流220V/10A电源插座盒。
电源插座宜嵌墙暗装,高度应与信息插座一致。
5、每个用户单元信息配线箱附近水平70mm~150mm处,宜预留设置2个单相交流220V/10A电源插座,每个电源插座的配电线路均装设保护电器,配线箱内应引入单相交流220V电源。
电源插座宜嵌墙暗装,底部距地高度宜与信息配线箱一致。
2、器材及测试仪表工具检査:2.1器材检验应符合下列规定:6、工程所用缆线和器材的品牌、型号、规格、数量、质量应在施工前进行检査,应符合设计文件要求,并应具备相应的质量文件或证书,无出厂检验证明材料、质量文件或与设计不符者不得在工程中使用;2.2型材、管材与铁件的检查应符合下列规定:7、金属导管、桥架及过线盒、接线盒等表面涂覆或镀层应均匀、完整,不得变形、损坏;2.3缆线的检验应符合下列规定:8、光缆开盘后应先检査光缆端头封装是否良好。
光缆外包装或光缆护套当有损伤时,应对该盘光缆进行光纤性能指标测试,并应符合下列规定:1)当有断纤时,应进行处理,并应检查合格后使用;2)光缆 A、B端标识应正确、明显;3)光纤检测完毕后,端头应密封固定,并应恢复外包装。
9、光纤连接器件及适配器的型式、数量、端口位置应与设计相符。
光纤连接器件应外观平滑、洁净,并不应有油污、毛刺、伤痕及裂纹等缺陷,备零部件组合应严密、平整。
3、设备安装检验:3.1机柜、配线箱等设备的规格、容量、位置应符合设计文件要求,安装应符合下列规定:10、垂直偏差度不应大于3mm;11、机柜上的各种零件不得脱落或碰坏,漆面不应有脱落及划痕,各种标志应完整、清晰;12、在公共场所安装配线箱时,壁嵌式箱体底边距地不宜小于1.5m,墙挂式箱体底面距地不宜小于1.8m;13、门锁的启闭应灵活、可靠;3.2缆线桥架的安装应符合下列规定:14、安装位置应符合施工图要求,左右偏差不应超过50mm;15、安装水平度每米偏差不应超过2mm;16、垂直安装应与地面保持垂直,垂直度偏差不应超过3mm;17、桥架截断处及拼接处应平滑、无毛刺;18、吊架和支架安装应保持垂直,整齐牢固,无歪斜现象;19、金属桥架及金属导管各段之间应保持连接良好,安装牢固;20、采用垂直槽盒布放缆线时,支撑点宜避开地面沟槽和槽盒位置,支撑应牢固。
银行营业网点综合布线要求-CAL-FENGHAI.-(YICAI)-Company One1营业网点计算机环境建设规范(修订)第一章总则第一条为规范营业网点计算机应用环境建设工作,保障我行营业网点计算机系统安全稳定运行,特制定本规范。
第二条本规范适用于中国建设银行股份有限公司山东省分行所辖营业网点。
第三条本规范根据总行相关制度制定,兼顾技术先进、安全适用的原则。
营业网点的建设和验收工作按照本规范执行。
第二章网点计算机设备环境要求第四条营业网点的计算机设备应安装在整洁、通风和防尘的设备间,设备间内摆放计算机网络设备、UPS、保卫监控设备机柜等。
设备间应为室内最低处净高度不低于2.5米、面积不小于10平方米的独立封闭房间,具有防水、防火、防鼠、防电磁干扰、空调等设施,设备间内应铺设防静电地板。
第五条计算机设备运行时的环境温度应控制在18℃~28℃之间,不得结露,避免将计算机设备放置在阳光暴晒的地方。
第六条网络设备应集中安装在计算机网络设备专用的标准19寸机柜中。
机柜内的配线架应标识鲜明,排放有序。
机柜内应预留一定的空间,以备将来技术升级。
第七条放置计算机设备标准机柜的设备间应安装烟感报警和录像监控装置,摄像头的方向应对准计算机设备标准机柜,图像效果清晰,并将烟感报警和录像监控信息直接接入管理行的值班监控中心。
第八条营业网点设备间内应配置手提式气体灭火器,不应使用干粉灭火器。
第三章网点配电要求第九条营业网点的用电负荷及供电要求,按照现行国家标准《供配电系统设计规范》GB50052最新版本的相关技术要求执行。
第十条市电、UPS电源分别安装配电箱,配电箱应设置在设备间或高柜区内,各单元开关应有明确标识,为方便发电机使用,配电箱加装手动转换装置,方便实现市电和发电机供电转换。
第十一条供配电电气线路容量按照所带负载的2倍设计、安装。
应选用国标耐燃铜芯电缆。
火线、零线、地线的颜色应按照国家标准规定配色。
第十二条网点的供配电系统应有良好的接地。
机房综合布线工程1. 1、机房综合布线系统1.1.1、机房走线架的布置机房采用下走线方式,安装镀锌走线槽,强电主线槽300*200,强电支线槽200*100,弱电主线槽300*150,弱电支线槽200*100 。
强电主线槽主要用于从强电井引入交流电源;强电支线槽用于给各机柜里的设备供应电源;弱电线槽用于布放综合配线柜到设备机柜的网线等信号线缆,布放ODF 到设备机柜的光缆。
一边布放列头柜到设备柜的电源线,一边布放网线等信号线缆,上层布放设备柜到ODF柜的光缆。
电源线和信号线交叉时,会对信号线产生干扰。
1.1.2、线槽的安装要求1、桥架及线槽的安装位置应符合施工图要求,左右偏差不应超过50mm;2、桥架及线槽水平度每米偏差不应超过2mm;3、垂直桥架及线槽应与地面保持垂直,垂直度偏差不应超过3mm;4、线槽截断处及两线槽拼接处应平滑、无刺;5、金属桥架、线槽及金属管各段之间应保持连接良好,安装牢固。
1. 2、综合布线系统整体技术要求A、线缆类(a)六类非屏蔽双绞线电缆类型:六类UTP 电缆芯线规格:内部须采用分隔结构以减少线对信号传输干扰和增加物理机械抗性。
芯线对数:4 对电缆外皮:低烟无卤外皮。
符合IEC61034,IEC60754 标准。
标准:符合TIA/EIA 568B 和ISO /IEC 11801 及相关国内标准,并符合国际第三方测试实验室。
(如ETL/3P)带宽:≥250MHz特性阻抗:(1 - 100 MHz)---(100 ±15) (100 - 250 MHz)---(100 ±20)(b)多模光缆规格:室内光缆:低烟无卤外护套(束状软光缆)标准:50\125µm,满足ISO 的OM2+多模万兆光缆传输标准最小带宽:2000MHz-Km@雷射光源@850nm1500\500MHz-Km@红外光源@850\1300nm纤芯衰耗:最大3.0dB\1.0dB@850\1300nm光缆10G 传输应用要求支持距离达150 米。
综合布线设备间安装要求1.设备间位置应根据设备的数量、规模、网络构成等因素,综合考虑确定。
2.每幢建筑物内应至少设置1个设备间,如果电话交换机与计算机网络设备分别安装在不同的场地或根据安全需要,也可设置2个或2个以上设备间,以满足不同业务的设备安装需要。
3.建筑物综合布线系统与外部配线网连接时,应遵循相应的接口标准要求。
4.设备间的设计应符合下列规定:。
1设备间宜处于干线子系统的中间位置,并考虑主干缆线的传输距离与数量。
2设备间宜尽可能靠近建筑物线缆竖井位置,有利于主干缆线的引入。
3设备间的位置宜便于设备接地。
4设备间应尽量远离高低压变配电、电机、X射线、无线电发射等有干扰源存在的场地。
5设备间室温度应为10~35。
C,相对湿度应为20%~80%,并应有良好的通风。
6设备间内应有足够的设备安装空间,其使用面积不应小于10m2,该面积不包括程控用户交换机、计算机网络设备等设施所需的面积在内。
7设备间梁下净高不应小于2.5m,采用外开双扇门,门宽不应小于1.5m。
5.设备间应防止有害气体(如氯、碳水化合物、硫化氢、氮氧化物、二氧化碳等)侵入,并应有良好的防尘措施,尘埃含量限值宜符合表6.3.5的规定。
表6.3.5尘埃限值注:灰尘粒子应是不导电的,非铁磁性和非腐蚀性的。
6.在地震区的区域内,设备安装应按规定进行抗震加固。
7.设备安装宜符合下列规定:。
1机架或机柜前面的净空不应小于800mm,后面的净空不应小于600mm。
2壁挂式配线设备底部离地面的高度不宜小于300mm。
8.设备间应提供不少于两个220V带保护接地的单相电源插座,但不作为设备供电电源。
9.设备间如果安装电信设备或其他信息网络设备时,设备供电应符合相应的设计要求。
计算机机房建设标准机房环境、电源及防雷接地应满足《建筑与建筑群综合布线系统工程设计规范》(CECS 72:97)的要求.计算机机房的设计应符合下列规定:1、设备间内所有设备应有足够的安装空间,其中包括计算机主机,UPS稳压供电、网络连接设备等。
2、设备间的地面材料应能防静电。
★设备间至少提供离地板255CM高度的空间,门的高度应大于210CM,门宽应大干90CM,地板的平均荷载应大于5kN/m2。
凡是安装综合布线硬件的地方,墙壁和天棚应涂阻燃漆。
★设备间应采用全封闭房间,防止有害气体(如SO2、H2S、NH3、NO2等)侵入,并应有良好的防尘措施。
★设备间室温应保持在10℃至25℃之间,相对温度应保持60%至80%。
★设备间应安装符合法规要求的消防系统,应使用防火防盗门,至少能耐火1小时的防火墙。
★机房内的尘埃要求低于0。
5um;对于开机时机房内的噪音,在中央控制台处测量时应小于70dB。
★机房内无线电干扰场强,在频率范围为0.15—1000MHz时不大于120dB。
机房内磁场干扰场不大于800A/m。
★计算机房内的照明要求在离地面0.8m处,照度不应低于200lx,其它房间的照明不应低于5lx,主要通道及有关房间可根据需要设置,但其照度要求是在离地面0.8m处不低于1lx。
★设备间应采用UPS不间断电源,防止停电造成网络通讯中断。
UPS 电源应提供不低于2小时后备供电能力.UPS功率大小应根据网络设备功率进行计算,并具有20-30%的余量.设备间电源设备应具有过压过流保护功能,已防止对设备的不良影响和冲击。
机房建设所涉及系统★机房装修系统★机房布线系统(网络布线、电话布线、光纤布线等布线)★机房屏蔽、防静电系统(屏蔽网、防静电地板等)★机房防雷接地系统★机房保安系统(防盗报警、监控、门禁)★机房环境监控系统★机房专业空调通风系统★机房网络设备放置色设备(机柜、机架等)★机房照明及应急照明系统★机房UPS配电系统机房环境1.空调机房环境温湿度:温度:冬季:20±2℃夏季:23±2℃温度变化率≤5℃/h 相对湿度:50%±5%洁净度:符合标准ASHRAE52-76,粒度≥0。
进线间、设备间、电信间本篇就GB 50311-2016《综合布线系统工程设计规范》的进线间、设备间、电信间做一个简单的汇总。
一、进线间(整个项目)7.4.1 进线间内应设置管道入口,入口的尺寸应满足不少于3家电信业务经营者通信业务接入及建筑群布线系统和其他弱电子系统的引入管道管孔容量的需求。
7.4.2 在单栋建筑物或由连体的多栋建筑物构成的建筑群体内应设置不少于1个进线间。
7.4.3 进线间应满足室外引入缆线的敷设与成端位置及数量、缆线的盘长空间和缆线的弯曲半径等要求,并应提供安装综合布线系统及不少于3家电信业务经营者入口设施的使用空间及面积。
进线间面积不宜小于10m2。
7.4.4 进线间宜设置在建筑物地下一层临近外墙、便于管线引入的位置,其设计应符合下列规定:4 进线间应采用相应防火级别的外开防火门,门净高不应小于2.0m,净宽不应小于0.9m。
7.7.1 综合布线系统宜采用标准19″机柜,安装应符合下列规定:2 机柜单排安装时,前面净空不应小于1000mm,后面及机列侧面净空不应小于800mm;多排安装时,列间距不应小于1200mm。
二、设备间(楼栋)7.3.2 每栋建筑物内应设置不小于1个设备间。
7.3.3 设备间内的空间应满足布线系统配线设备的安装需要,其使用面积不应小于10m2。
当设备间内需安装其他信息通信系统设备机柜或光纤到用户单元通信设施机柜时,应增加使用面积。
7.3.4 设备间的设计应符合下列规定:3 设备间宜设置在建筑物的首层或楼上层。
当地下室为多层时,也可设置在地下一层。
4 设备间应远离供电变压器、发动机和发电机、X射线设备、无线射频或雷达发射机等设备以及有电磁干扰源存在的场所。
6 设备间不应设置在厕所、浴室或其他潮湿、易积水区域的正下方或毗邻场所。
8 设备间内梁下净高不应小于2.5m。
9 设备间应采用外开双扇防火门。
房门净高不应小于2.0m,净宽不应小于1.5m。
三、电信间(楼层)7.2.5 电信间内不应设置与安装的设备无关的水、风管及低压配电缆线管槽与竖井。
设备间
6.3.1 设备间位置应根据设备的数量、规模、网络构成等因素,综合考虑确定。
6.3.2 每幢建筑物内应至少设置1个设备间,如果电话交换机与计算机网络设备分别安装在
不同的场地或根据安全需要,也可设置2个或2个以上设备间,以满足不同业务的设备安装需要。
6.3.2 设备间是大楼的电话交换机设备和计算机网络设备,以及建筑物配线设备(BD)安装的
地点,也是进行网络管理的场所。
对综合布线工程设计而言,设备间主要安装总配线设备。
当信息通信设施与配线设备分别设置时考虑到设备电缆有长度限制的要求,安装总配线架的设备间与安装电话交换机及计算机主机的设备间之间的距离不宜太远。
如果一个设备间以10m2计,大约能安装5个19”的机柜。
在机柜中安装电话大对数电缆多对卡接式模块,数据主干缆线配线设备模块,大约能支持总量为6000个信息点所需(其中电话和数据信息点各占50%)的建筑物配线设备安装空间。
6.3.3 建筑物综合布线系统与外部配线网连接时,应遵循相应的接口标准要求。
6.3.4 设备间的设计应符合下列规定:
1 设备间宜处于干线子系统的中间位置,并考虑主干缆线的传输距离与数量。
2 设备间宜尽可能靠近建筑物线缆竖井位置,有利于主干缆线的引入。
3 设备间的位置宜便于设备接地。
4 设备间应尽量远离高低压变配电、电机、X射线、无线电发射等有干扰源存在的场地。
5 设备间室温度应为10~35。
C,相对湿度应为20%~80%,并应有良好的通风。
6 设备间内应有足够的设备安装空间,其使用面积不应小于10m2,该面积不包括程控
用户交换机、计算机网络设备等设施所需的面积在内。
7 设备间梁下净高不应小于2.5m,采用外开双扇门,门宽不应小于1.5m。
6.3.5 设备间应防止有害气体(如氯、碳水化合物、硫化氢、氮氧化物、二氧化碳等)侵入,
并应有良好的防尘措施,尘埃含量限值宜符合表6.3.5的规定。
表6.3.5尘埃限值
注:灰尘粒子应是不导电的,非铁磁性和非腐蚀性的。
6.3.6 在地震区的区域内,设备安装应按规定进行抗震加固。
6.3.7 设备安装宜符合下列规定:
1 机架或机柜前面的净空不应小于800mm,后面的净空不应小于600mm。
2 壁挂式配线设备底部离地面的高度不宜小于300mm。
6.3.8 设备间应提供不少于两个220V带保护接地的单相电源插座,但不作为设备供电电源。
6.3.9 设备间如果安装电信设备或其他信息网络设备时,设备供电应符合相应的设计要求。
