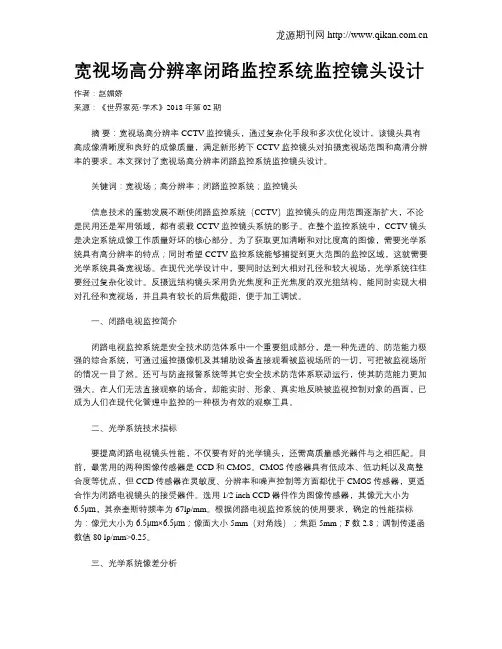

宽视场高分辨率闭路监控系统监控镜头设计

宽视场高分辨率闭路监控系统监控镜头设计作者：赵媚娇来源：《世界家苑·学术》2018年第02期摘要：宽视场高分辨率CCTV监控镜头，通过复杂化手段和多次优化设计，该镜头具有高成像清晰度和良好的成像质量，满足新形势下CCTV监控镜头对拍摄宽视场范围和高清分辨率的要求。

本文探讨了宽视场高分辨率闭路监控系统监控镜头设计。

关键词：宽视场；高分辨率；闭路监控系统；监控镜头信息技术的蓬勃发展不断使闭路监控系统（CCTV）监控镜头的应用范围逐渐扩大，不论是民用还是军用领域，都有装载CCTV监控镜头系统的影子。

在整个监控系统中，CCTV镜头是决定系统成像工作质量好坏的核心部分。

为了获取更加清晰和对比度高的图像，需要光学系统具有高分辨率的特点；同时希望CCTV监控系统能够捕捉到更大范围的监控区域，这就需要光学系统具备宽视场。

在现代光学设计中，要同时达到大相对孔径和较大视场，光学系统往往要经过复杂化设计。

反摄远结构镜头采用负光焦度和正光焦度的双光组结构，能同时实现大相对孔径和宽视场，并且具有较长的后焦截距，便于加工调试。

一、闭路电视监控简介闭路电视监控系统是安全技术防范体系中一个重要组成部分，是一种先进的、防范能力极强的综合系统，可通过遥控摄像机及其辅助设备直接观看被监视场所的一切，可把被监视场所的情况一目了然。

还可与防盗报警系统等其它安全技术防范体系联动运行，使其防范能力更加强大。

在人们无法直接观察的场合，却能实时、形象、真实地反映被监视控制对象的画面，已成为人们在现代化管理中监控的一种极为有效的观察工具。

二、光学系统技术指标要提高闭路电视镜头性能，不仅要有好的光学镜头，还需高质量感光器件与之相匹配。

目前，最常用的两种图像传感器是CCD和CMOS。

CMOS传感器具有低成本、低功耗以及高整合度等优点，但CCD传感器在灵敏度、分辨率和噪声控制等方面都优于CMOS传感器，更适合作为闭路电视镜头的接受器件。

选用1/2 inch CCD器件作为图像传感器，其像元大小为6.5μm，其奈奎斯特频率为67lp/mm。

广场闭路电视监控系统设计方案1. 引言随着社会的发展和科技的进步，公共场所的安全问题受到了越来越多的关注。

广场作为人流量较大的公共场所，安全问题更是受到了重视。

为了加强广场的安全管理，闭路电视监控系统被广泛应用。

本文将设计一个广场闭路电视监控系统的方案。

2. 系统需求分析广场闭路电视监控系统的设计应满足以下需求： - 实时监控广场的各个区域； - 提供高清画质，确保图像清晰度； - 具备夜视功能，保证夜间监控效果； - 具备图像存储和回放功能； - 具备报警功能，能够自动报警并触发相关应急措施； - 具备监控中心，能够统一管理和控制多个监控点； - 系统可靠性高，能够长时间运行并提供稳定的服务。

3. 系统设计方案3.1 监控摄像头选择监控摄像头是闭路电视监控系统的核心组件，选择合适的监控摄像头非常重要。

在本方案中，建议选择高清网络摄像头，具备以下特点： - 分辨率高，能够提供清晰的图像； - 具备夜视功能，保证夜间监控质量； - 支持网络传输，实现远程监控和管理。

3.2 视频传输和存储为了实现实时监控和图像存储功能，我们需要选择合适的视频传输和存储设备。

建议采用以下设备： - 网络视频录像机（NVR）：用于接收和存储监控摄像头传输的视频信号，支持多通道录像和远程回放功能。

- 硬盘：用于存储录像数据，可选择高容量的硬盘以满足长时间存储需求。

3.3 视频监控中心为了实现对多个监控点的统一管理和控制，我们需要建设一个视频监控中心。

监控中心的主要功能包括： - 监控画面显示：显示各个监控点的实时画面； - 录像回放：支持对存储的录像进行回放和查询； - 报警管理：监控中心能够接收和处理监控点报警信息，并触发相应的应急措施； - 远程控制：支持对监控点的远程控制，例如云台控制等； - 系统管理：提供用户管理、系统设置和权限控制等功能。

3.4 网络架构设计闭路电视监控系统的网络架构设计是保证系统稳定性和可靠性的关键。

办公楼闭路电视监控系统方案设计介绍办公楼闭路电视监控系统是为了确保办公楼内安全和保护财产而设计的一种安全系统。

本文将提供一个办公楼闭路电视监控系统的方案设计。

监控需求分析在开始设计方案前，我们需要对监控需求进行分析和评估。

以下是一些可能的监控需求：1.确保办公楼出入口和公共区域的安全。

2.监视停车场，防止车辆被盗或损坏。

3.监控会议室和办公室，以防止机密信息外泄。

4.提供应急事件的实时监控和记录。

安装位置分析在设计方案前，我们需要选择和确定监控摄像头的安装位置。

以下是一些可能的安装位置：1.办公楼入口和出口；2.楼道和走廊；3.电梯大厅；4.停车场；5.会议室和办公室。

硬件设备选型在选择监控系统的硬件设备时，应考虑以下因素：1.高清像素能力，以获得清晰的图像和视频。

2.低光度环境下的性能，以确保即使在暗光环境下也能获得清晰的图像。

3.防水和防尘性能，以便在户外和恶劣环境中使用。

4.抗干扰能力，以防止信号干扰和丢失。

5.存储容量和扩展性，以适应长时间的录像存储和未来扩展的需求。

网络架构设计办公楼闭路电视监控系统需要一个稳定和可靠的网络架构。

以下是一个可能的网络架构设计：1.中央服务器：负责接收和存储来自所有摄像头的视频流，并提供监控画面的访问权限控制。

2.网络摄像头：安装在各个位置，将视频流传输到中央服务器。

3.网络交换机：用于连接中央服务器和各个网络摄像头，提供高带宽和稳定的数据传输。

4.存储设备：用于存储视频录像，可以选择磁盘阵列等高容量存储设备。

5.网络安全设备：如防火墙和入侵检测系统，用于保护系统免受网络攻击。

视频录像管理办公楼闭路电视监控系统需要一个视频录像管理系统，以便快速检索和回放录像。

以下是一些可能的功能：1.录像存储管理：设置存储策略，自动清理旧的录像并保留重要的录像。

2.录像索引和搜索：通过时间、摄像头、事件类型等条件进行快速搜索和检索。

3.远程访问：允许授权用户通过互联网访问监控系统，即使不在办公室也可以查看和回放录像。

电视监控系统方案设计一、系统的构成闭路电视监控系统应该说是跨学科跨行业的系统工程，以功能要求的不同可分为以下几个方面：前端摄像系统、视频传输系统、视频控制系统、视频显示和记录系统。

摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”，它把监视的内容变为图像信号，传送控制中心的监视器上，摄像部分的好坏及它产生的图像信号质量将影响整个系统的质量。

传输部分是系统的图像信号通道。

控制部分是整个系统的“心脏”和“大脑”，是实现整个系统功能的指挥中心。

显示部分一般是由几台或多台监视器组成，它的功能是将传送过来的图像一一显示出来。

1、摄像部分摄像部分一般安装在监视现场,它一般包括摄像机、镜头、防护罩、支架和云台等。

它的作用是对监视区域进行摄像并将其转换成电信号。

摄像机摄像机分为彩色和黑白两种，一般黑白摄像机要比彩色的灵敏度高，比较适合用于光线不足的地方，如果使用的目的只是监视景物的位置和移动，则可采用黑白摄像机；如果要分辨被摄像物体的细节，比如分辨衣服或景物的颜色，则选用彩色的效果会较好。

镜头常用的镜头种类包括：手动/自动光圈定焦镜头和自动光圈变焦镜头两种。

定焦镜头分为标准镜头和广角镜头两种。

防护罩防护罩分为室内型和室外型两种。

室内的防护罩主要是防尘，有的也有作隐蔽作用，使监视场合和对象不易察觉受监视；室外防护罩的功能主要有防晒、防雨、防尘和防冻等作用。

一般的室外防护罩都配有温度继电器，在温度高时自动打开风扇冷却，温度低时自动加热；下雨时可以人工控制雨刷器刷雨；有的室外防护罩的玻璃还可以加热，当防护罩上有结霜时，可以加热除霜。

云台云台是安装、固定摄像机的支撑设备，它分为水平和全方位云台两种。

水平云台适用于监视范围不大的情况，在水平云台上安装好摄像机后可调整摄像机俯仰的角度，达到最好的监视角度后可遥控水平旋转。

一般来说，水平旋转角度为0°～350°，垂直旋转角度为+90°。

恒速云台的水平旋转速度一般在3°～10°/s，垂直速度为4°/s左右。
