内容了解全站仪的分类等级主要技术指标掌握全站仪的基本操作

第一节全站仪的结构组成和基本操作方法数字化测图的关键仪器是电子全站仪。

它具有功能强、精度高、用途广和使用方便、快捷等特点，备受欢迎。

目前，世界各国生产的全站仪品种、规格、型号繁多，并朝着自动化、智能化的方向发展，如增加自动调焦、自动锁定跟踪目标、激光对点、数字键、免棱镜观测、DOS操作等等。

但无论哪一种规格型号，其中最主要的几种指标是：测程、测角精度、测距精度、存点数量。

(图5-1)为南方测绘公司的全站仪系列产品。

各种全站仪的基本操作上略有不同。

但基本原理和主要功能基本相同。

本章将以拓普康电子全站仪为例，介绍全站仪的有关知识。

一、GTS—332电子全站仪的组成GTS—332电子全站仪由电子经纬仪、光电测距仪和微机三部分组成，主要技术指标是：单棱鏡测程3km，测角精度±2″，测距精度（±2mm+2ppm•D），野外测量最多能存8000个点，能进行数据采集、数据文件存储并通过RS—232C串行信号接口与其它计算机进行数据通讯。

全站仪的各部件名称如(图5-2)。

基本操作方法全站仪的安置操作（对中、整平、瞄准等）与经纬仪基本相同，所不同的是，全站仪有一操作键盘和显示屏（图5-3），通过观测和键盘的操作，会在显示屏上显示出各种数据。

1、键盘操作各种操作键的功能见(表5-1)。

按POWER键打开电源开关后，可直接进入角度测量，如按键或键可进行距离测量或坐标测量，若按MENU键，将进入菜单测量模式。

操作键表5-12、显示屏显示的符号(表5-2)显示屏表5-2在显示屏右边的各操作键与显示屏下方的软键（功能键）配合，将组合成各种各样的功能，并在显示屏上显示出各种信息（图5-4）。

3、角度测量模式下各功能键的功能(表5-3)角度测量模式表5-3请操作：4、距离测量模式下各功能键的功能(表5-4)距离测量模式表5-4请操作：5、坐标测量模式下各功能键的功能(表5-5)坐标测量模式表5-5请操作：6、星键用于各种设置(表5-6)星键表5-6当通过主程序运行与星键相同的功能时，则星键模式无效。

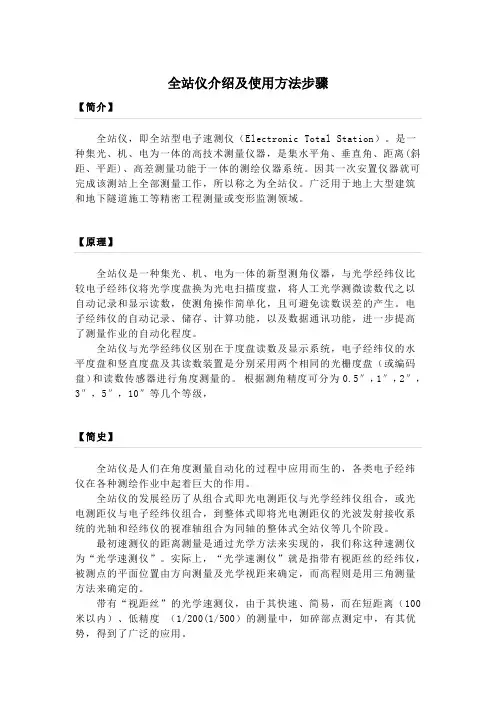

全站仪介绍及使用方法步骤【简介】全站仪，即全站型电子速测仪（Electronic Total Station）。

是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。

因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。

广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。

【原理】全站仪是一种集光、机、电为一体的新型测角仪器，与光学经纬仪比较电子经纬仪将光学度盘换为光电扫描度盘，将人工光学测微读数代之以自动记录和显示读数，使测角操作简单化，且可避免读数误差的产生。

电子经纬仪的自动记录、储存、计算功能，以及数据通讯功能，进一步提高了测量作业的自动化程度。

全站仪与光学经纬仪区别在于度盘读数及显示系统，电子经纬仪的水平度盘和竖直度盘及其读数装置是分别采用两个相同的光栅度盘（或编码盘）和读数传感器进行角度测量的。

根据测角精度可分为0.5″，1″，2″，3″，5″，10″等几个等级，【简史】全站仪是人们在角度测量自动化的过程中应用而生的，各类电子经纬仪在各种测绘作业中起着巨大的作用。

全站仪的发展经历了从组合式即光电测距仪与光学经纬仪组合，或光电测距仪与电子经纬仪组合，到整体式即将光电测距仪的光波发射接收系统的光轴和经纬仪的视准轴组合为同轴的整体式全站仪等几个阶段。

最初速测仪的距离测量是通过光学方法来实现的，我们称这种速测仪为“光学速测仪”。

实际上，“光学速测仪”就是指带有视距丝的经纬仪，被测点的平面位置由方向测量及光学视距来确定，而高程则是用三角测量方法来确定的。

带有“视距丝”的光学速测仪，由于其快速、简易，而在短距离（100米以内）、低精度（1/200(1/500）的测量中，如碎部点测定中，有其优势，得到了广泛的应用。

随着电子测距技术的出现，大大地推动了速测仪的发展。

用电磁波测距仪代替光学视距经纬仪，使得测程更大、测量时间更短、精度更高。

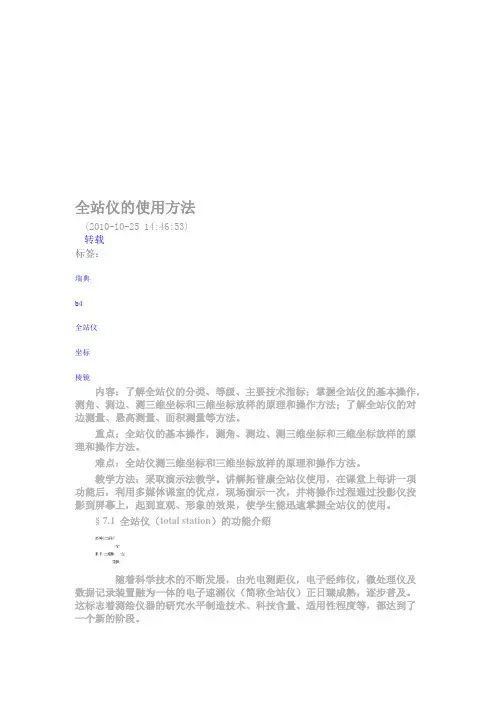

全站仪的使用方法(2010-10-25 14:46:53)转载标签：瑞典b4全站仪坐标棱镜内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。

重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。

难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。

教学方法：采取演示法教学。

讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。

§ 7.1 全站仪（total station）的功能介绍随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。

这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。

全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。

全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。

与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。

全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的TC 系列全站仪；日本TOPCN （拓普康）公司生产的GTS 系列；索佳公司生产的SET 系列；宾得公司生产的PCS 系列；尼康公司生产的DMT 系列及瑞典捷创力公司生产的GDM 系列全站仪。

我国南方测绘仪器公司90 年代生产的NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。

全站仪的工作特点：1、能同时测角、测距并自动记录测量数据；2、设有各种野外应用程序，能在测量现场得到归算结果；3、能实现数据流；一、TOPCON 全站仪构造简介图1为宾得全站仪PTS-V2 ，图2为尼康C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。

全站仪的基本组成全站仪，即全站型电子速测仪，是由电子测角、电子测距、电子计算和数据存储单元等组成的三维坐标测量系统，测量结果能自动显示，并能与外转设备交换住处的多功能测量仪器。

由于全站型电子速测仪较完善地实现了测量和处理过程的电子化和一体化，所以人们也通常称之为全站型电子速测仪或简称全站仪。

从总体上看，全站仪有下列两大部分组成：（1）为采集数据而设置的专用设备：主要有电子测角系统，电子测距系统，数据存储系统，还有自动补偿设备等。

（2）过程控制机：主要用于有序地实现上述每一专用设备的功能。

过程控制机包括与测量数据相联接的外转设备及进行计算、产生指令的微处理机。

3、全站仪保管的注意事项3.1仪器的保管由专人负责，每天现场使用完毕带回办公室；不得放在现场工具箱内。

3.2 仪器箱内应保持干燥，要防潮防水并及时更换干燥剂。

仪器必须放置专门架上或固定位置。

3.3 仪器长期不用时，应以一月左右定期取出通风防霉并通电驱潮，以保持仪器良好的工作状态。

3.4 仪器放置要整齐，不得倒置。

4、使用时应注意事项：4.1 开工前应检查仪器箱背带及提手是否牢固。

4.2 开箱后提取仪器前，要看准仪器在箱内放置的方式和位置，装卸仪器时，必须握住提手，将仪器从仪器箱取出或装入仪器箱时，请握住仪器提手和底座，不可握住显示单元的下部。

切不可拿仪器的镜筒，否则会影响内部固定部件，从而降低仪器的精度。

应握住仪器的基座部分，或双手握住望远镜支架的下部。

仪器用毕，先盖上物镜罩，并擦去表面的灰尘。

装箱时各部位要放置妥帖，合上箱盖时应无障碍。

4.3 在太阳光照射下观测仪器，应给仪器打伞，并带上遮阳罩，以免影响观测精度。

在杂乱环境下测量，仪器要有专人守护。

当仪器架设在光滑的表面时，要用细绳（或细铅丝）将三脚架三个脚联起来，以防滑倒。

4.4当架设仪器在三脚架上时，尽可能用木制三脚架，因为使用金属三脚架可能会产生振动，从而影响测量精度。

4.5 当测站之间距离较远，搬站时应将仪器卸下，装箱后背着走。

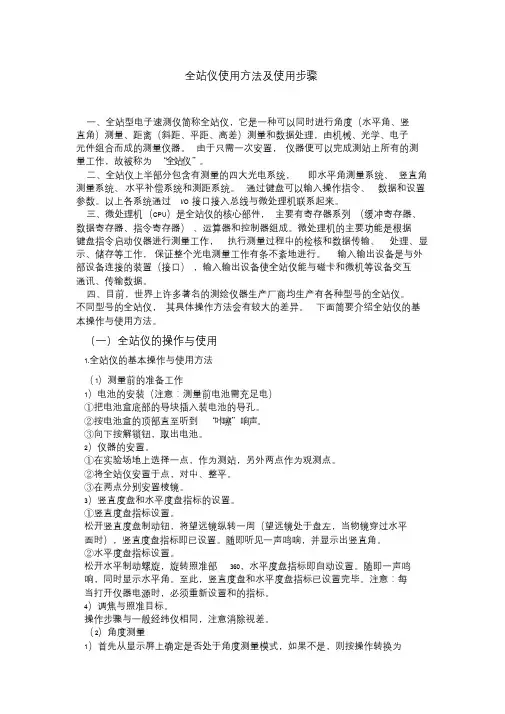

全站仪使用方法及使用步骤一、全站型电子速测仪简称全站仪，它是一种可以同时进行角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器。

由于只需一次安置，仪器便可以完成测站上所有的测量工作，故被称为“全站仪”。

二、全站仪上半部分包含有测量的四大光电系统，即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。

通过键盘可以输入操作指令、数据和设置参数。

以上各系统通过I/O接口接入总线与微处理机联系起来。

三、微处理机（CPU）是全站仪的核心部件，主要有寄存器系列（缓冲寄存器、数据寄存器、指令寄存器）、运算器和控制器组成。

微处理机的主要功能是根据键盘指令启动仪器进行测量工作，执行测量过程中的检核和数据传输、处理、显示、储存等工作，保证整个光电测量工作有条不紊地进行。

输入输出设备是与外部设备连接的装置（接口），输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。

四、目前，世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪。

不同型号的全站仪，其具体操作方法会有较大的差异。

下面简要介绍全站仪的基本操作与使用方法。

（一）全站仪的操作与使用1.全站仪的基本操作与使用方法（1）测量前的准备工作1）电池的安装（注意：测量前电池需充足电）①把电池盒底部的导块插入装电池的导孔。

②按电池盒的顶部直至听到“咔嚓”响声。

③向下按解锁钮，取出电池。

2）仪器的安置。

①在实验场地上选择一点，作为测站，另外两点作为观测点。

②将全站仪安置于点，对中、整平。

③在两点分别安置棱镜。

3）竖直度盘和水平度盘指标的设置。

①竖直度盘指标设置。

松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。

随即听见一声鸣响，并显示出竖直角。

②水平度盘指标设置。

松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。

随即一声鸣响，同时显示水平角。

至此，竖直度盘和水平度盘指标已设置完毕。

实验五全站仪的认识及使用一、实验目的（1）了解全站仪的基本构造及性能，熟悉各操作键的名称及其功能，并熟悉使用方法。

（2）掌握全站仪的安置方法和角度测量、距离测量的基本使用方法。

三、实验设备（1）每组5″级全站仪1套，脚架1个，记录板1块。

（2）自备：铅笔。

三、实验方法及步骤1．全站仪的构造（1）了解全站仪的基本结构及各操作部件的名称和作用。

（2）了解全站仪键盘上各按键的名称及其功能、显示符号的含义并熟悉角度测量、距离测量和坐标测量模式间的切换。

2．全站仪的架设和目标瞄准（1）全站仪的架设各小组在给定的测站点上架设仪器（从箱中取仪器时，应注意仪器的装箱位置，以便用后装箱）。

在测站点上撑开脚架，高度应适中，架头应大致水平；然后把全站仪安放到脚架的架头上。

安放仪器时，一手扶住仪器，一手旋转位于架头底部的连接螺旋，使连接螺旋穿入全站仪基座压板螺孔，并旋紧螺旋。

（2）全站仪的对中和整平（光学对中器）①将仪器中心大致对准地面测站点。

②通过旋转光学对中器的目镜调焦螺旋，使分划板对中圈清晰；通过推、拉光学对中器的镜管进行对光，使对中圈和地面测站点标志都清晰显示。

③移动脚架，使地面测站点标志位于对中圈附近，调节脚螺旋，严格对中。

④逐一松开脚架架腿制动螺旋并利用伸缩架腿，使圆水准器气泡居中，大致整平仪器。

⑤用脚螺旋使照准部水准管气泡居中，整平仪器。

转动照准部，使水准管平行于任意一对脚螺旋，同时相对（或相反）旋转这两只脚螺旋（气泡移动的方向与左手大拇指行进方向一致），使水准管气泡居中；然后将照准部绕竖轴转动90º，再转动第三只脚螺旋，使气泡居中。

如此反复进行，直到照准部转到任何方向，气泡在水准管内的偏移都不超过刻划线的一格为止。

⑥检查对中器中地面测站点是否偏离分划板对中圈。

若发生偏离，则松开底座下的连接螺旋，在架头上轻轻平移仪器，使地面测站点回到对中器分划板刻划对中圈内。

⑦检查照准部水准管气泡是否居中。

若气泡发生偏离，需再次整平，即重复前面的过程，最后旋紧连接螺旋。

全站仪的使用方法和步骤一、什么是全站仪？全站仪是一种测量仪器，主要用于工程测量和建筑测量，以确定地表和建筑物的坐标、高程、平面形状等参数。

它是现代测绘和建筑行业的重要工具，能够提高测量的精度和效率。

二、全站仪的组成和功能全站仪由观测仪、测距仪、角度测量系统、数据处理系统等部分组成。

它的主要功能包括：1.角度测量：全站仪能够精确测量水平角和垂直角，通过测量仪器内部的角度传感器实现。

2.距离测量：全站仪能够测量测站和目标物之间的距离，可以使用激光测距或者电子测距的方式。

3.高度测量：全站仪可以准确测量目标物的高程，通过仪器上的高度传感器实现。

4.数据处理：全站仪可以自动记录和处理测量数据，并生成测量报告。

三、使用全站仪的步骤使用全站仪进行测量需要按照一定的步骤进行操作，下面将详细介绍全站仪的使用方法。

1. 准备工作在开始使用全站仪之前，需要确保仪器的完好，并进行相应的校准。

同时，还需准备好以下工具和设备：•支架：用于固定全站仪，确保测量的稳定性和准确性。

•快拨杆：用于调节全站仪观测仪的望远镜。

•三脚架：用于支撑全站仪。

•测量棒：用于目标物的反射。

2. 设定基准点在进行具体测量之前，需要确定一个基准点，该点的坐标和高程将作为其他测量的参考值。

首先，用全站仪观测仪测量基准点的坐标和高程，并进行记录。

3. 设置全站仪3.1 放置全站仪将全站仪放置在支架上，并使用快拨杆调节观测仪的望远镜，确保望远镜的准直。

3.2 设置仪器参数按照实际测量的需要，设置全站仪的测量模式、距离单位、水平定轴方式等参数。

3.3 水平仪检查通过调节三脚架上的水平脚螺丝，使全站仪水平仪的气泡位于中央位置，确保全站仪的水平度。

3.4 校准进行全站仪的校准，包括望远镜的调焦校准、角度传感器的校准等。

4. 进行测量4.1 点选和测量使用全站仪的观测仪，选择需要测量的目标点，并记录其坐标和高程。

全站仪会自动测量当前观测点和基准点之间的水平角、垂直角和距离。

全站仪介绍及使用方法步骤【简介】全站仪，即全站型电子速测仪（Electronic Total Station）。

是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。

因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。

广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。

【原理】全站仪是一种集光、机、电为一体的新型测角仪器，与光学经纬仪比较电子经纬仪将光学度盘换为光电扫描度盘，将人工光学测微读数代之以自动记录和显示读数，使测角操作简单化，且可避免读数误差的产生。

电子经纬仪的自动记录、储存、计算功能，以及数据通讯功能，进一步提高了测量作业的自动化程度。

全站仪与光学经纬仪区别在于度盘读数及显示系统，电子经纬仪的水平度盘和竖直度盘及其读数装置是分别采用两个相同的光栅度盘（或编码盘）和读数传感器进行角度测量的。

根据测角精度可分为0.5″，1″，2″，3″，5″，10″等几个等级，【简史】全站仪是人们在角度测量自动化的过程中应用而生的，各类电子经纬仪在各种测绘作业中起着巨大的作用。

全站仪的发展经历了从组合式即光电测距仪与光学经纬仪组合，或光电测距仪与电子经纬仪组合，到整体式即将光电测距仪的光波发射接收系统的光轴和经纬仪的视准轴组合为同轴的整体式全站仪等几个阶段。

最初速测仪的距离测量是通过光学方法来实现的，我们称这种速测仪为“光学速测仪”。

实际上，“光学速测仪”就是指带有视距丝的经纬仪，被测点的平面位置由方向测量及光学视距来确定，而高程则是用三角测量方法来确定的。

带有“视距丝”的光学速测仪，由于其快速、简易，而在短距离（100米以内）、低精度（1/200(1/500）的测量中，如碎部点测定中，有其优势，得到了广泛的应用。

随着电子测距技术的出现，大大地推动了速测仪的发展。

用电磁波测距仪代替光学视距经纬仪，使得测程更大、测量时间更短、精度更高。

全站仪的使用内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。

重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。

难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。

教学方法：采取演示法教学。

讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。

§ 7.1 全站仪（total station）的功能介绍随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。

这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。

全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。

全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。

与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。

全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的 TC 系列全站仪；日本 TOPCN （拓普康）公司生产的 GTS 系列；索佳公司生产的 SET 系列；宾得公司生产的 PCS 系列；尼康公司生产的 DMT 系列及瑞典捷创力公司生产的 GDM 系列全站仪。

我国南方测绘仪器公司 90 年代生产的 NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。

全站仪的工作特点：1、能同时测角、测距并自动记录测量数据；2、设有各种野外应用程序，能在测量现场得到归算结果；3、能实现数据流；一、TOPCON 全站仪构造简介图1为宾得全站仪 PTS-V2 ，图2为尼康 C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。

全站仪使用方法及使用步骤详细全站仪，作为一种高精度的测量仪器，在工程测量、建筑施工、道路桥梁建设等领域发挥着重要作用。

掌握其正确的使用方法和步骤，对于获取准确可靠的测量数据至关重要。

接下来，就让我们详细了解一下全站仪的使用方法和步骤。

一、全站仪的组成及功能全站仪主要由电子测角系统、电子测距系统、电子补偿系统、数据处理系统以及电源等部分组成。

1、电子测角系统：用于测量水平角和竖直角，精度通常能达到几秒甚至更高。

2、电子测距系统：能够精确测量仪器与目标点之间的距离。

3、电子补偿系统：可以对仪器的竖轴倾斜误差进行自动补偿，提高测量精度。

4、数据处理系统：用于对测量数据进行存储、计算和输出。

5、电源：为全站仪的正常工作提供电力支持。

二、使用前的准备工作1、检查仪器在使用全站仪之前，首先要对仪器进行外观检查，查看是否有损坏、磕碰的痕迹。

同时，检查仪器的各部件是否安装牢固，如电池、镜头等。

2、安置仪器选择一个坚实、平坦且通视良好的测量点作为仪器的架设位置。

将三脚架打开，调整好高度和架腿的长度，使三脚架大致水平，并将其稳固地放置在地面上。

然后，将全站仪安装在三脚架上，通过调整脚螺旋使仪器的圆水准气泡居中，再利用管水准器精确整平仪器。

3、对中打开激光对中器，通过移动三脚架的位置和调整脚螺旋，使激光点准确对准测量点的中心。

4、电池安装确保电池电量充足，如果电量不足，应及时更换或充电。

按照仪器说明书的要求，正确安装电池。

5、目标设置根据测量任务的要求，设置测量的目标类型（如棱镜、反射片等）以及相关参数。

三、测量操作步骤1、开机按下电源按钮，打开全站仪，等待仪器完成自检和初始化。

2、进入测量模式在仪器的操作界面上，选择相应的测量模式，如角度测量、距离测量、坐标测量等。

3、角度测量（1）照准目标点：通过望远镜瞄准目标点上的棱镜或其他标志。

（2）测量水平角：按下水平角测量按钮，仪器会自动测量并显示水平角度值。

（3）测量竖直角：转动望远镜，瞄准目标点的顶部或底部，按下竖直角测量按钮，仪器会测量并显示竖直角值。

全站仪的使用方法全站仪的使用方法：第一章概述全站仪是一种测量和记录地理位置和角度的仪器。

它通常由一个测量仪器和一个三脚架组成，用于测量和记录建筑物、道路、地形等的位置和角度。

本文将详细介绍全站仪的使用方法。

第二章全站仪结构和组成1.测量仪器：全站仪的核心部分，包括测距仪、角度测量器等。

根据不同的型号和品牌，测量仪器的功能和操作方法可能会有所不同。

2.三脚架：用于支撑和稳定全站仪的设备，通常由三根可调节的脚杆组成。

第三章准备工作1.安装三脚架：将三脚架打开并放置在需要进行测量的位置，确保脚杆稳固且垂直。

2.安装全站仪：将全站仪放置在三脚架上，并通过调节螺栓将其固定在三脚架上。

第四章基本测量步骤1.开机与校准：按照全站仪的使用说明，将其打开并进行校准。

校准通常包括水平调整、垂直调整和轴线调整等步骤。

2.设置测量参数：根据实际测量需求，设置全站仪的测量参数，如测量单位、坐标系统等。

3.定位目标：通过观测点选项或直接输入坐标值等方式，定位待测量的目标物体。

4.进行测量：按下测量键，全站仪将自动完成距离和角度的测量，并将结果显示在屏幕上。

5.记录数据：根据需要，可以将测量结果记录下来，可以直接保存在全站仪的存储器中，也可以通过连接电脑或其他设备进行数据传输。

第五章特殊测量操作1.延伸测量：在测量过程中，如果需要测量目标物体的延伸部分，可以通过按下延伸测量键和输入测量距离的方式进行延伸测量。

2.角度补偿：全站仪可以根据实际情况进行角度补偿，提高测量的准确性。

3.高程测量：全站仪可以通过加装相应的配件，实现高程测量的功能。

第六章文档涉及附件：无第七章法律名词及注释：1.测距仪：全站仪中用于测量目标物体距离的部分。

2.角度测量器：全站仪中用于测量目标物体角度的部分。

3.校准：指通过调整全站仪的参数和姿态，使其测量结果更加准确。

4.坐标系统：人工设定的参考坐标系，用于记录和计算测量结果的坐标位置。

5.延伸测量：指通过全站仪进行目标物体延伸部分的测量。

全站仪的基本组成全站仪的基本组成全站仪，即全站型电⼦速测仪，是由电⼦测⾓、电⼦测距、电⼦计算和数据存储单元等组成的三维坐标测量系统，测量结果能⾃动显⽰，并能与外转设备交换住处的多功能测量仪器。

由于全站型电⼦速测仪较完善地实现了测量和处理过程的电⼦化和⼀体化，所以⼈们也通常称之为全站型电⼦速测仪或简称全站仪。

从总体上看，全站仪有下列两⼤部分组成：（1）为采集数据⽽设置的专⽤设备：主要有电⼦测⾓系统，电⼦测距系统，数据存储系统，还有⾃动补偿设备等。

（2）过程控制机：主要⽤于有序地实现上述每⼀专⽤设备的功能。

过程控制机包括与测量数据相联接的外转设备及进⾏计算、产⽣指令的微处理机。

3、全站仪保管的注意事项3.1仪器的保管由专⼈负责，每天现场使⽤完毕带回办公室；不得放在现场⼯具箱内。

3.2 仪器箱内应保持⼲燥，要防潮防⽔并及时更换⼲燥剂。

仪器必须放置专门架上或固定位置。

3.3 仪器长期不⽤时，应以⼀⽉左右定期取出通风防霉并通电驱潮，以保持仪器良好的⼯作状态。

3.4 仪器放置要整齐，不得倒置。

4、使⽤时应注意事项：4.1 开⼯前应检查仪器箱背带及提⼿是否牢固。

4.2 开箱后提取仪器前，要看准仪器在箱内放置的⽅式和位置，装卸仪器时，必须握住提⼿，将仪器从仪器箱取出或装⼊仪器箱时，请握住仪器提⼿和底座，不可握住显⽰单元的下部。

切不可拿仪器的镜筒，否则会影响内部固定部件，从⽽降低仪器的精度。

应握住仪器的基座部分，或双⼿握住望远镜⽀架的下部。

仪器⽤毕，先盖上物镜罩，并擦去表⾯的灰尘。

装箱时各部位要放置妥帖，合上箱盖时应⽆障碍。

4.3 在太阳光照射下观测仪器，应给仪器打伞，并带上遮阳罩，以免影响观测精度。

在杂乱环境下测量，仪器要有专⼈守护。

当仪器架设在光滑的表⾯时，要⽤细绳（或细铅丝）将三脚架三个脚联起来，以防滑倒。

4.4当架设仪器在三脚架上时，尽可能⽤⽊制三脚架，因为使⽤⾦属三脚架可能会产⽣振动，从⽽影响测量精度。

全站仪的基本操作与使用方法：1）水平角测量（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。

（2）设置A方向的水平度盘读数为0°00′00〃。

（3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。

2）距离测量（1）设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。

（2）设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。

实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。

（3）量仪器高、棱镜高并输入全站仪。

（4）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。

全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。

精测模式是最常用的测距模式，测量时间约2.5S，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约0.3S；粗测模式，测量时间约0.7S，最小显示单位1cm或1mm。

在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。

应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。

3）坐标测量（1）设定测站点的三维坐标。

（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。

当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。

（3）设置棱镜常数。

（4）设置大气改正值或气温、气压值。

（5）量仪器高、棱镜高并输入全站仪。

（6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。

全站仪的操作与使用不同型号的全站仪，其具体操作方法会有较大的差异。

下面简要介绍全站仪的基本操作与使用方法。

全站仪使用方法及使用步骤一、全站型电子速测仪简称全站仪，它是一种可以同时进行角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器。

由于只需一次安置，仪器便可以完成测站上所有的测量工作，故被称为“全站仪”。

二、全站仪上半部分包含有测量的四大光电系统，即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。

通过键盘可以输入操作指令、数据和设置参数。

以上各系统通过I/O接口接入总线与微处理机联系起来。

三、微处理机（CPU）是全站仪的核心部件，主要有寄存器系列（缓冲寄存器、数据寄存器、指令寄存器）、运算器和控制器组成。

微处理机的主要功能是根据键盘指令启动仪器进行测量工作，执行测量过程中的检核和数据传输、处理、显示、储存等工作，保证整个光电测量工作有条不紊地进行。

输入输出设备是与外部设备连接的装置（接口），输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。

四、目前，世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪。

不同型号的全站仪，其具体操作方法会有较大的差异。

下面简要介绍全站仪的基本操作与使用方法。

（一）全站仪的操作与使用1.全站仪的基本操作与使用方法（1）测量前的准备工作1）电池的安装（注意：测量前电池需充足电）①把电池盒底部的导块插入装电池的导孔。

②按电池盒的顶部直至听到“咔嚓”响声。

③向下按解锁钮，取出电池。

2）仪器的安置。

①在实验场地上选择一点，作为测站，另外两点作为观测点。

②将全站仪安置于点，对中、整平。

③在两点分别安置棱镜。

3）竖直度盘和水平度盘指标的设置。

①竖直度盘指标设置。

松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。

随即听见一声鸣响，并显示出竖直角。

②水平度盘指标设置。

松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。

随即一声鸣响，同时显示水平角。

至此，竖直度盘和水平度盘指标已设置完毕。

全站仪基本操作方法全站仪基本操作方法1. 引言全站仪是现代测量领域中常用的高精度测量仪器，它具有全面的功能和广泛的应用范围。

准确使用全站仪是保证测量结果准确性的关键，掌握全站仪的基本操作方法对于从事测量工作的人员来说至关重要。

本文将介绍全站仪的基本操作步骤，以帮助读者更好地理解和掌握全站仪的使用技巧。

2. 全站仪基本结构全站仪主要由以下几个组成部分构成：测距仪、水平仪、垂直仪、角度仪和内置的软件系统。

测距仪用于测量目标点到仪器的距离，水平仪用于调整仪器的水平方向，垂直仪用于调整仪器的垂直方向，角度仪用于测量仪器与目标点之间的水平和垂直角度。

内置的软件系统用于数据处理和结果展示。

3. 全站仪基本操作步骤3.1 准备工作在使用全站仪之前，需要进行一些准备工作。

确保仪器处于稳定的支撑面上，并使用三脚架将其固定。

校准水平仪和垂直仪，以确保仪器的水平和垂直度。

检查电池电量，确保仪器有足够的电力供应。

3.2 建立测量基准点在测量之前，需要先建立测量基准点。

基准点是参考点，用于确定测量起始位置和相对位置。

通过使用经纬度、高程等参数，可以确定基准点的坐标。

3.3 测量目标点的距离和角度在确定了基准点之后，可以开始测量目标点了。

用测距仪测量目标点到仪器的距离。

在测量距离时，需要注意仪器与目标点之间的遮挡物，以及环境对测量结果的影响。

使用角度仪测量仪器与目标点之间的水平和垂直角度。

在测量角度时，需要保持仪器的稳定，并防止外界因素对测量结果的干扰。

3.4 数据处理和结果展示测量完成后，需要对测量数据进行处理和分析。

全站仪内置的软件系统可以帮助我们进行数据处理，以便得到最终的测量结果。

处理后的数据可以通过软件系统进行展示，并导出到其他格式，如Excel或AutoCAD等。

4. 个人观点和理解全站仪作为现代测量工具的代表，具有广泛的应用价值。

如今，在土木工程、建筑设计、城市规划等领域，全站仪已经成为不可或缺的工具。

通过全站仪的精确测量，我们可以获得准确的地理信息和空间数据，为工程设计和规划提供有力的支持。

内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。

重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。

难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。

教学方法：采取演示法教学。

讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。

§全站仪（total station）的功能介绍随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。

这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。

全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。

全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。

与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。

全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的 TC 系列全站仪；日本 TOPCN （拓普康）公司生产的 GTS 系列；索佳公司生产的 SET 系列；宾得公司生产的 PCS 系列；尼康公司生产的 DMT 系列及瑞典捷创力公司生产的 GDM 系列全站仪。

我国南方测绘仪器公司 90 年代生产的NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。

全站仪的工作特点：1、能同时测角、测距并自动记录测量数据；2、设有各种野外应用程序，能在测量现场得到归算结果；3、能实现数据流；一、TOPCON 全站仪构造简介图1为宾得全站仪 PTS-V2 ，图2为尼康 C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。

全站仪的分类全站仪如何操作前一文给大家简单介绍了下全站仪的简介，今日给大家介绍下宾得全站仪的分类，全站仪的分类可以有很多种方法：按其外观结构可分为两类：（1）积木型早期的全站仪，大都是积木型结构，即电子速测仪、电子经纬仪前一文给大家简单介绍了下全站仪的简介，今日给大家介绍下宾得全站仪的分类，全站仪的分类可以有很多种方法：按其外观结构可分为两类：（1）积木型早期的全站仪，大都是积木型结构，即电子速测仪、电子经纬仪、电子记录器各是一个整体，可以分别使用，也可以通过电缆或接口把它们组合起来，形成完整的全站仪。

（2）整体性随着电子测距仪进一步的快捷化，现代的全站仪大都把测距，测角和记录单元在光学、机械等方面设计成一个不可分割的整体，其中测距仪的发射轴、接收轴和望远镜的视准轴为同轴结构。

这对保证较大垂直角条件下的距离测量精度特别有利。

全站仪按测量功能分类，可分成四类：（1）经典型全站仪经典型全站仪也称为常规全站仪，它具备全站仪电子测角、电子测距和数据自动记录等基本功能，有的还可以运行厂家或用户自主开发的机载测量程序。

（2）机动型全站仪在经典全站仪的基础上安装轴系步进电机，可自动驱动全站仪照准部和望远镜的旋转。

在计算机的在线掌控下，机动型系列全站仪可按计算机给定的方向值自动照准目标，并可实现自动正、倒镜测量。

（3）无合作目标性全站仪无合作目标型全站仪是指在无反射棱镜的条件下，可对一般的目标直接测距的全站仪。

因此，对不便安置反射棱镜的目标进行测量，无合作目标型全站仪具有明显优势。

（4）智能型全站仪在自动化全站仪的基础上，仪器安装自动目标识别与照准的新功能，因此在自动化的进程中，全站仪进一步克服了需要人工照准目标的重点缺陷，实现了全站仪的智能化。

在相关软件的掌控下，智能型全站仪在无人干预的条件下可自动完成多个目标的识别、照准与测量。

因此，智能型全站仪又称为“测量机器人”。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

内容了解全站仪的分类等级主要技术指标掌握全站仪的基本操作内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。

重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。

难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。

教学方法：采取演示法教学。

讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。

§ 7.1 全站仪（total station）的功能介绍随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。

这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。

全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。

全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。

与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。

全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的 TC 系列全站仪；日本 TOPCN （拓普康）公司生产的 GTS 系列；索佳公司生产的 SET 系列；宾得公司生产的 PCS 系列；尼康公司生产的 DMT 系列及瑞典捷创力公司生产的 GDM 系列全站仪。

我国南方测绘仪器公司 90 年代生产的 NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。

全站仪的工作特点：1、能同时测角、测距并自动记录测量数据；2、设有各种野外应用程序，能在测量现场得到归算结果；3、能实现数据流；一、TOPCON 全站仪构造简介图1为宾得全站仪 PTS-V2 ，图2为尼康 C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。
