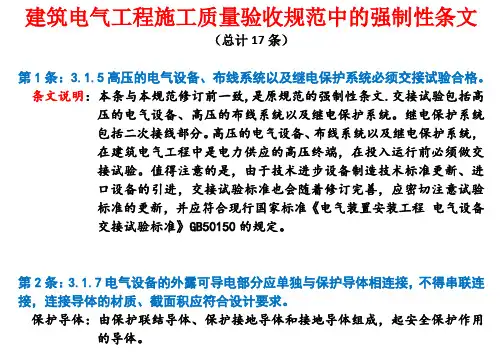

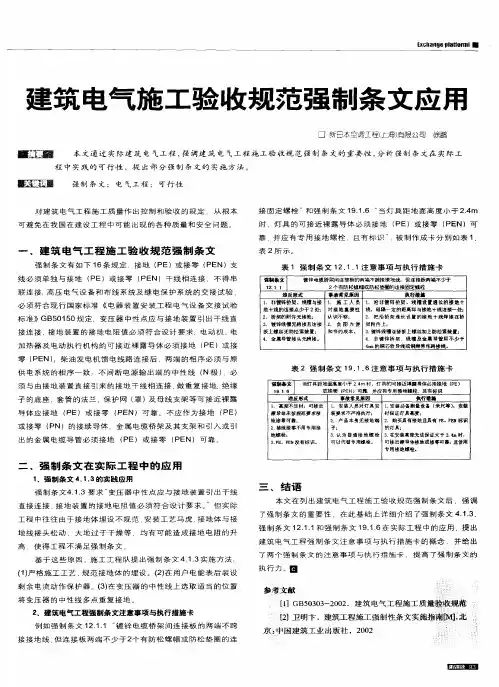

建筑电气工程施工质量验收规范中的强制性条文（总计17条）第1条：3.1.5高压的电气设备、布线系统以及继电保护系统必须交接试验合格。
条文说明：本条与本规范修订前一致,是原规范的强制性条文.交接试验包括高压的电气设备、高压的布线系统以及继电保护系统。
继电保护系统包括二次接线部分。
高压的电气设备、布线系统以及继电保护系统，在建筑电气工程中是电力供应的高压终端，在投入运行前必须做交接试验。
值得注意的是，由于技术进步设备制造技术标准更新、进口设备的引进，交接试验标准也会随着修订完善，应密切注意试验标准的更新，并应符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150的规定。
第2条：3.1.7电气设备的外露可导电部分应单独与保护导体相连接，不得串联连接，连接导体的材质、截面积应符合设计要求。
保护导体：由保护联结导体、保护接地导体和接地导体组成，起安全保护作用的导体。
接地导体：在布线系统、电气装置或用电设备的给定点与接地极或接地网之间，提供导电通路或部分导电通路的导体。
条文说明：本条是在原规范强制性条文的基础上进行了文字修改，其要求与原规范是一致的。
电气设备的外露可导电部分应与保护导体单独连接，也就是要求与保护导体直接连接，本规范所涉及的电气设备的外露可导电部分与保护导体的连接均应符合本条规定。
要求电气设备的外露可导电部分单独与保护导体连接是确保电气设备安全运行的条件，需要强调的是，单独连接也就是要求不得串联连接，而是要求与保护导体干线连接。
施工时应首先确认与电气设备连接的保护导体应为保护导体干线，在建筑物设备层等电气设备集中的场所，有可能选用断面为矩形的钢或铜母线做接地干线，可在其上钻孔后，将每个电气设备的接地线与钢或铜母线接地干线直接连接，电气设备移位或维修拆卸都不会使钢或铜母线接地干线中断电气连通。
同样情况，建筑工程的每一个插座（灯具）回路的保护接地导体（PE）在插座（灯具）接线盒内业不应剪断与插座（灯具）连接，当然末端插座（灯具）的保护接地导体（PE）连接时是要剪断的。
工程建设标准强制性条文（最新）一、《电气装置安装工程电缆线路施工及验收规范》GB 50168-2006第4.2.9条金属电缆支架全长均应有良好的接地。
第5.2.6条直埋电缆在直线段每隔50m～100m 处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。
第7.0.1条对易受外部影响着火的电缆密集场所或可能着火蔓延而酿成严重事故的电缆线路，必须按设计要求的防火阻燃措施施工。
二、《电气装置安装工程接地装置施工及验收规范》 GB 50169－2006第3.1.1条电气装置的下列金属部分，均应接地：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。
对防干挠或接地电阻值有特殊要求的配电、控制、保护、测量用的屏(柜、箱)及操作台等柜金属框架和底座，应通过符合热稳定要求的明显接地线接到接地母排或接零母排后直接接地。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和可触及的电缆金属护层和穿线的钢管。
穿线的钢管之间或钢管和电器设备之间有金属软管过渡的，应保证金属软管段接地畅通。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆上的电力设备。
九、在非沥青地面的居民区内，不接地、消弧线圈接地和高电阻接地系统中无避雷线的架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、承载电气设备的构架和金属外壳。
十一、发电机中性点柜外壳、发电机出线柜、封闭母线的外壳及其他裸露的金属部分。
十二、气体绝缘全封闭组合电器(GIS)的外壳接地端子和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、铠装控制电缆的金属护层。
十五、互感器的二次绕组。
第3.1.3条需要接地的直流系统的接地装置应符合下列要求：1、能与地构成闭合回路且经常流过电流的接地线应沿绝缘垫板敷设，不得与金属管道、建筑物和设备的构件有金属的连接。

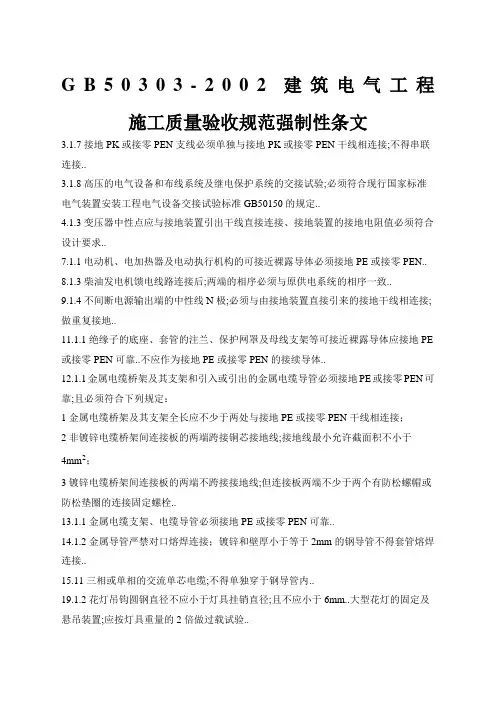

G B50303-2002建筑电气工程施工质量验收规范强制性条文3.1.7接地PK或接零PEN支线必须单独与接地PK或接零PEN干线相连接;不得串联连接..3.1.8高压的电气设备和布线系统及继电保护系统的交接试验;必须符合现行国家标准电气装置安装工程电气设备交接试验标准GB50150的规定..4.1.3变压器中性点应与接地装置引出干线直接连接、接地装置的接地电阻值必须符合设计要求..7.1.1电动机、电加热器及电动执行机构的可接近裸露导体必须接地PE或接零PEN..8.1.3柴油发电机馈电线路连接后;两端的相序必须与原供电系统的相序一致..9.1.4不间断电源输出端的中性线N极;必须与由接地装置直接引来的接地干线相连接;做重复接地..11.1.1绝缘子的底座、套管的注兰、保护网罩及母线支架等可接近裸露导体应接地PE 或接零PEN可靠..不应作为接地PE或接零PEN的接续导体..12.1.1金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地PE或接零PEN可靠;且必须符合下列规定：1金属电缆桥架及其支架全长应不少于两处与接地PE或接零PEN干线相连接；2非镀锌电缆桥架间连接板的两端跨接铜芯接地线;接地线最小允许截面积不小于4mm2；3镀锌电缆桥架间连接板的两端不跨接接地线;但连接板两端不少于两个有防松螺帽或防松垫圈的连接固定螺栓..13.1.1金属电缆支架、电缆导管必须接地PE或接零PEN可靠..14.1.2金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接..15.11三相或单相的交流单芯电缆;不得单独穿于钢导管内..19.1.2花灯吊钩圆钢直径不应小于灯具挂销直径;且不应小于6mm..大型花灯的固定及悬吊装置;应按灯具重量的2倍做过载试验..19.1.6当灯具距地面高度小于2.4m时;灯具的可接近裸露导体必须接地PE或接零PEN 可靠;并应有专用接地螺栓;且有标识..21.1.3建筑物景观照明灯具安装应符合下列规定：1每套灯具的导电部分对地绝缘电阻值大于2MΩ；2在人行道等人员来往密集场所安装的落地式灯具;无围栏防护;安装高度距地面2.5m 以上；3金属构架和灯具的可接近裸露导体及金属软管的接地PE或接零PEN可靠;且有标识..22.1.2插座接线应符合下列规定：1单相两孔插座;面对插座的右孔或上孔与相线连接;左孔或下孔与零线连接；单相三孔插座;面对插座的右孔与相线连接;左孔与零线连接；2单相三孔、三相四孔及三相五孔插座的接地PE或接零PEN线接在上孔..插座的接地端子不与零线端子连接..同一场所的三相插座;接线的相序一致..3接地PE或接零PEN线在插座间不串联连接..24.1.2测试接地装置的接地电阻值必须符合设计要求..。
电气强制性规范Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998中华人民共和国工程建设标准强制性条文房屋建筑部分第一篇建筑设计1 设计基本规定一般规定《民用建筑设计通则》 JGJ 37-87建2筑物内的公用厕所、盥洗室、浴室应符合下列规定：一、上述用房不应布置在餐厅、食品加工、食品贮存、配电及变电等有严格卫生要求或防潮要求用房的直接上层；方便残疾人、老年人规定《老年人建筑设计规范》 JGJ 122-99电源开关应选用宽板防漏电式按键开关。
老人院床头应设呼叫对讲系统、床头照明灯和安全电源插座。
2 室内环境设计热工与节能《民用建筑节能设计标准》 JGJ 26－95……锅炉房动力用电、水泵用电和照明用电应分别计量。
单台锅炉容量超过的大型锅炉房，应设置计算机监控系统。
照明《民用建筑照明设计标准》 JGJ 133－90图书馆建筑照明的照度标准值应符合表的规定图书馆建筑照明的照度标准值表办公楼建筑照明的照度标准值应符合表的规定办公楼建筑照明的照度标准值表注：由视觉显示屏的作业，屏幕上的垂直照度不应大于150lx。
商店建筑照明的照度标准值应符合表的规定商店楼建筑照明的照度标准值表注：陈列柜和橱窗是指展出重点、时新商品的展柜和橱窗。
准影院剧场楼建筑照明的照度标值表旅馆建筑照明的照度标准值应符合表的规定旅馆楼建筑照明的照度标准值表注：1.客房无台灯等局部照明时，一般活动区的照度可提高一级。
发栏的照度值适用于普通招待所和旅馆的理发厅。
铁路旅客站建筑照明的照度标准值应符合表的规定铁路旅客站建筑照明的照度标准值表续表港口旅客站建筑照明的照度标准值应符合表的规定港口旅客站建筑照明的照度标准值表体育建筑照明的照度标准值应符合表的规定体育运动场地照度标准值表续表2.乒乓球赛区其他部分不应低于台面照度的一半。
3.跳水区的照明设计应使观众和裁判员视线方向上的照度不低于200 .4.足球和曲棍球的观看距离是指观众席最后一排到场地边线的距离。

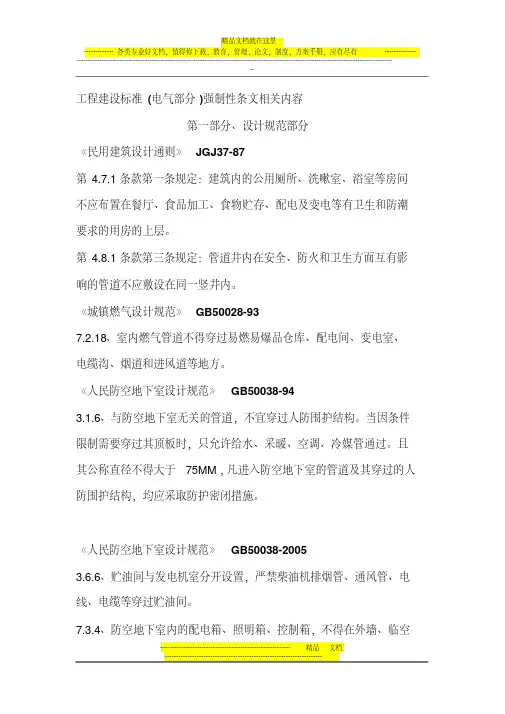

工程建设标准(电气部分)强制性条文相关内容第一部分、设计规范部分《民用建筑设计通则》JGJ37-87第4.7.1条款第一条规定：建筑内的公用厕所、洗嗽室、浴室等房间不应布置在餐厅、食品加工、食物贮存、配电及变电等有卫生和防潮要求的用房的上层。
第4.8.1条款第三条规定：管道井内在安全、防火和卫生方面互有影响的管道不应敷设在同一竖井内。
《城镇燃气设计规范》GB50028-937.2.18、室内燃气管道不得穿过易燃易爆品仓库、配电间、变电室、电缆沟、烟道和进风道等地方。
《人民防空地下室设计规范》GB50038-943.1.6、与防空地下室无关的管道，不宜穿过人防围护结构。
当因条件限制需要穿过其顶板时，只允许给水、采暖、空调、冷媒管通过。
且其公称直径不得大于75MM，凡进入防空地下室的管道及其穿过的人防围护结构，均应采取防护密闭措施。
《人民防空地下室设计规范》GB50038-20053.6.6、贮油间与发电机室分开设置，严禁柴油机排烟管、通风管、电线、电缆等穿过贮油间。
7.3.4、防空地下室内的配电箱、照明箱、控制箱，不得在外墙、临空墙、密闭墙上嵌墙暗装。
若必须设置时，应采用挂墙明装。
《建筑设计防火规范》GB50016-2006（适用于90米以下的建筑）7.2.10、建筑内的电缆井、管道井应在每层楼板处采用不低于楼板耐火极限的不燃烧体或防火封堵材料封堵。
建筑内的电缆井、管道井与房间、走道等相连通的孔洞应采用防火封堵材料封堵。
11.1.4、消防用电设备应采用专用的供电回路，当生产、生活用电被切断时，应仍能保证消防供电。
其配电设备应有明显标志。
11.1.6、消防用电设备的配线应满足火灾时连续供电的需要，其敷设应符合下列规定：暗敷设时，应穿管并敷设在不燃烧体结构内且保护层厚度不应小于30mm。
明敷设时（包括敷设在吊顶内）应穿金属管或封闭式金属线槽，并应采取防火保护措施。
11.2.4、开关、插座和照明灯具靠近可燃物时，应采取隔热、散热等防火保护措施。
《工程建设标准强制性条文》－－电气专业部分--------------------------------------------------------------------------------中华人民共和国《工程建设标准强制性条文》房屋建筑电气专业及其相关部分（摘要）说明：第一篇建筑设计1设计基本规定1《民用建筑设计通则》JGJ37-874.7.1建筑物内的公用厕所、盥洗室、浴室应符合下列规定：一、上述用房不应布置在餐厅、食品加工、食品贮存、配电及变电所等有严格卫生要求或防潮要求用房的直接上层。
4.8.1管道井三、在安全、防火和卫生方面互有影响的管道不应敷设在同一竖井内。
2室内环境设计2.1热工与节能2.2照明民用建筑照明设计标准GBJ133-902.2.1 图书馆建筑照明的照度标准值应符合表2.2.1的规定。
图书馆建筑照明的照度标准值表2.2.1类别参考平面及其高度m 照度标准值lx低中高一般阅览室、少年儿童阅览室、研究室、装裱修整间、美工室0.75水平面150 200 300老年读者阅览室、善本书和舆图阅览室0.75水平面200 250 500陈列室、目录厅(室)、出纳厅(室)、视听室、缩微阅览室等0.75水平面75 100 150读者休息室0.75水平面30 50 75书库0.25垂直面20 30 50开敞式传输传送设备0.75水平面50 75 100《托儿所、幼儿园建筑设计规范》JGJ39-874.3.3照度标准不应低于表4.3.3的规定房间名称照度值工作面活动室、乳儿室、音体活动室150 距墙0.5m医务保健室、隔离室、办公室100 距地0.8m寝室、喂奶室、配奶室、厨房75 距地0.8m卫生间、洗衣房30 地面门厅、烧火间、库房20 地面《中小学校建筑设计规范》GBJ99-86第7.2.2条学校用房工作面或地面的平均照度不应低于表7.2.2的规定，其照度均匀度不应低于0.7。
《建筑电气工程施工质量验收规范》GB 50303-2015强制性条文13.1.5 高压的电气设备和布线系统及继电保护系统必须交接试验合格。
【条文说明】本条与规范修订前一致，是原规范的强制性条文。
高压的电气设备和布线系统及继电保护系统，在建筑电气工程中，是电力供应的高压终端，投入运行前必须作交接试验。
值得注意的是由于设备制造技术的进步和标准的更新，加上进口设备的引进，交接试验标准也会随着修订完善，应密切注意试验标准的更新。
并应符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150的规定。
【技术要点】在建筑电气工程中高压的电气设备主要是变压器和高压成套开关柜，高压布线系统主要是高压母线和电缆，而继电保护系统虽然其工作电压属低压范畴，但控制和保护着高压电气设备和布线系统的运行，以实现电气系统的安全、可靠、稳定运行。
电力是商品，与其他商品一样有着生产（各类发电厂）、流通（输配电网）和消费（各用电用户）三个环节，但电力消费过程的安全与其他商品有明显差异，即电力消费过程中的安全事故会危及流通和生产环节。
建筑电气工程属于用电工程，是消费环节，也是高压电网电力供应的高压终端。
【实施与检查】依据施工设计文件和设备型号规格及制造厂规定，按交接试验标准编制试验方案或作业指导书，其中与供电电网接口的继电保护整定参数值和计量部分，要取得工程所在地供电部门的书面确认。
方案或作业指导书经批准后执行，试验结果合格，试验单位出具书面报告，变配电室的高压部分才具备受电条件。
交接试验时旁站或查阅交接试验报告，以试验合格作为判定依据。
强制性条文23.1.7 电气设备的外露可导电部分应单独与保护导体相连接，不得串联连接，连接导体的材质、截面积应符合设计要求。
【条文说明】本条是在原规范强制性条文的基础上进行了文字修改，其要求与原规范是一致的。
电气设备的外露可导电部分应与保护导体单独连接，也就是要求与保护导体直接连接，本规范所涉电气设备的外露可导电部分与保护导体的连接均应符合本条规定。
电气输变电工程建设标准强制性条文．电气输变电工程建设标准强制性条文第1.0.5条电力设施应根据其抗震的重要性和特点分为重要电力设施和一般电力设施，并应符合下列规定：一、符合下列条款之一者为重要电力设施：1、单机容量为300MW及以上或规划容量为800MW及以上的火力发电厂；2、停电会造成重要设备严重破坏或危及人身安全的工矿企业的自备电厂；3、设计容量为750MW及以上的水力发电厂；4、330kV、500kV变电所，500kV线路大跨越塔；5、不得中断的电力系统的通信设施；6、经主管部（委）批准的，在地震时必须保障正常供电的其他重要电力设施。
二、除重要电力设施以外的其他电力设施为一般电力设施。
第1.0.6条电力设施中的建筑物根据其重要性可分为三类，并应符合下列规定：一、重要电力设施中的主要建筑物以及国家生命线工程中的供电建筑物为一类建筑物。
二、一般电力设施中的主要建筑物和有连续生产运行设备的建筑物以及公用建筑物、重要材料库为二类建筑物。
三、一类、二类以外的建筑物的次要建筑物等为三类建筑物。
《火力发电厂与变电所防火设计规范》GB50229－1996第9.1.1条建(构)筑物的火灾危险性分类及其耐火等级应符合表9.1.1的规定。
表9.1.1建(构)筑物的火灾危险性分类及其耐火等级建（构）筑物名称火灾危险性分类耐火等级主控制楼戊二级通信楼戊二级电缆夹层丙二级二级丙以上60kg单台设备油量屋内配电装置楼（室）．单台设备油量60kg及以下丁二级屋外配电装置丙二级油浸变压器室丙一级有可燃介质的电容器室丙二级油处理室丙二级总事故贮油池丙一级检修间丁二级调相机厂房丁二级汽车库丁二级材料库、工具间（有可燃物）丙二级材料棚库戊三级天桥下面设置电缆夹层时丙二级下面不设置电缆夹层时戊二级锅炉房丁二级水泵房、水处理室、水塔、水池戊二级制氢站、贮氢罐甲二级空气压缩机室（无润滑油或不喷油螺杆式）戊二级注：主控制楼、通信楼当不采取防止电缆着火后延燃的措施时，火灾危险性应为丙类。
民用建筑电气设计规范JGJ 16-2008 强制性条文：《民用建筑电气设计规范》JGJ 16-2008 强制性条文：3.2.8 一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不应同时受到损坏。
3.3.2 应急电源与正常电源之间必须采取防止并列运行的措施。
4.3.5设置在民用建筑中的变压器，应选择干式、气体绝缘或非可燃性液体绝缘的变压器。
当单台变压器油量为100KG及以上时，应设置单独的变压器室。
4.7.3 当成排布置的配电屏长度大于6m时，屏后面的通道应设有两个出口，当两出口之间的距离大于15m 时，应增加出口。
4.9.1 可燃油油浸电力变压器的耐火等级应为一级。
非燃或难燃介质的电力变压器室、电压为10（6）kv 的配电装置室和电容室的耐火等级不应低于二级。
低压配电装置室和电容器室的耐火等级不应低于三级。
4.9.2 配变电所的门应为防火门，并应符合下列规定：1.配变电所位于高层主体建筑（或裙房）内时，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门；2.配变电所位于多层建筑物的二层或更高层时，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门；3. 配变电所位于多层建筑物的一层时，通向其他相邻房间或过道的门应为乙级防火门；4. 配变电所位于地下层或下面有地下层时，通向其他相邻房间或过道的门应为甲级防火门；5.配变电所附近堆有易燃物品或通向汽车库的门应为甲级防火门；6.配变电所直接通向室外的门应为丙级防火门。
7.4.2 低压配电导体截面的选择应符合下列要求：1）按敷设方式、环境条件确定的导体截面，其导体载流量不应小于预期负荷的最大计算电流和按保护条件所确定的电流；2）线路电压损失不应超过允许值；3）导体应满足动稳定与热稳定的要求；4）导体最小截面应满足机械强度的要求，配电线路每一相导体截面不应小于表7.4.2的规定。
7.4.6 外界可导电部分，严禁用作PEN导体。
民用建筑电气设计强制性条文汇总解释
JGJ16－2008《民用建筑电气设计规范》为行业标准，总共24章，是对《民用建筑电气设计规范》JGJ／T16—92版进行的修订。
修订的主要内容是：取消了室外架空线路、电力设备防雷和声、像节目制作3章；增加了安全技术防范系统、综合布线系统、电磁兼容与电磁环境卫生和电子信息设备机房4章；对保留的各章所涉及的主要技术内容也进行了补充、完善和必要的修改。
新版规范自2008年8月1日开始实施，规范涉及条文非常之多，其中，强制性条文总共25条，分布于六大系统章节。
本次专题，将此强制性条文按章节版块一一列出，并作出条文说明，对设计师更简单、明了的掌握此规范带来帮助。
关键词：【民用建筑电气设计规范】【低压配电】【电气设计】【强制性条文】【建筑物防雷】
JGJ16－2008《民用建筑电气设计规范》强制性条文总共25条，必须严格执行！
◇供配电系统部分：第3．2．8、3．3．2条
◇配变电所部分：第4．3．5、4．7．3、4．9．1、4．9．2条
◇低压配电系统部分：第7．4．2、7．4．6、7．5．2、7．6．2、7．6．4、7．7．5条
◇民用建筑物防雷：第11．1．7、11．2．3、11．2．4、11．6．1、11．8．9、11．9．5条◇接地及安全部分：第12．2．3、12．2．6、12．3．4、12．5．2、12．5．4、12．6．2条◇安全技术防范部分：第14．9．4条
以上25条分布于各个不同的系统，下面根据建设部对此规范强制性条文的说明，逐一解释。
电气安装工程施工一、建筑电气工程施工规范及强制性条文规定：（1）满足《建筑电气工程施工质量验收规范》GB50303-2002的要求；（2）必须执行GB50303-2002中以下强制性条文：○1、3.1.7条.接地（PE）或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。
○2、3.1.8条.高压的电器设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准《电器装置安装工程电器设备交接试验标准》GB50150的规定。
二、材料及节点构造做法1 选用原则应根据国家专业技术规范、本地区行业规定以及本项目电气设计要求，因地制宜做好各电气材料1.2 室内主要电气材料、元器件选型电线管：PVC 管（重型和中型）、热镀锌钢管(厚壁、薄壁)、焊接钢管(厚壁、薄壁)，(JDG 套接紧定式和 KBG 套接扣压式是指管道的连接方式)、玻璃钢管；（推荐做法为：对于暗敷设管道，选用阻燃 pvc 管道敷设和焊接钢管，对于明敷设管道选用镀锌钢管 JDG,，对于室外埋地电气管道推荐玻璃钢管或 pvc 管）电线电缆：推荐选用铜芯电线电缆，BV、BVV 线，YJV、YJV22 电缆、ZRBV，NHBV,NHYJV,NHYJV22、KVV，不推荐采用铝芯电缆。
