产品结构设计考试出题

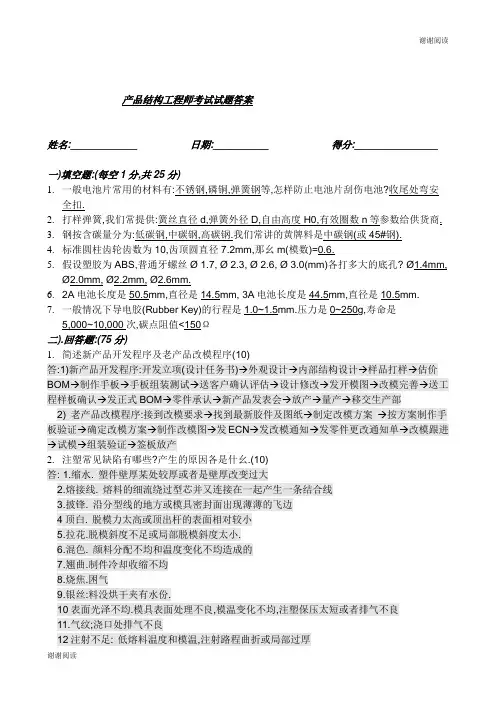

产品结构工程师考试试题答案姓名:____________ 日期:__________ 得分:_______________一)填空题:(每空1分,共25分)1.一般电池片常用的材料有:不锈钢,磷铜,弹簧钢等,怎样防止电池片刮伤电池?收尾处弯安全扣.2.打样弹簧,我们常提供:簧丝直径d,弹簧外径D,自由高度H0,有效圈数n等参数给供货商.3.钢按含碳量分为:低碳钢,中碳钢,高碳钢.我们常讲的黄牌料是中碳钢(或45#钢).4.标准圆柱齿轮齿数为10,齿顶圆直径7.2mm,那幺m(模数)=0.6.5.假设塑胶为ABS,普通牙螺丝Ø 1.7, Ø 2.3, Ø 2.6, Ø 3.0(mm)各打多大的底孔? Ø1.4mm,Ø2.0mm, Ø2.2mm, Ø2.6mm.6.2A电池长度是50.5mm,直径是14.5mm, 3A电池长度是44.5mm,直径是10.5mm.7.一般情况下导电胶(Rubber Key)的行程是1.0~1.5mm.压力是0~250g,寿命是5,000~10,000次,碳点阻值<150Ω二).回答题:(75分)1.简述新产品开发程序及老产品改模程序(10)答:1)新产品开发程序:开发立项(设计任务书)→外观设计→内部结构设计→样品打样→估价BOM→制作手板→手板组装测试→送客户确认评估→设计修改→发开模图→改模完善→送工程样板确认→发正式BOM→零件承认→新产品发表会→放产→量产→移交生产部2) 老产品改模程序:接到改模要求→找到最新胶件及图纸→制定改模方案→按方案制作手板验证→确定改模方案→制作改模图→发ECN→发改模通知→发零件更改通知单→改模跟进→试模→组装验证→签板放产2.注塑常见缺陷有哪些?产生的原因各是什幺.(10)答: 1.缩水. 塑件壁厚某处较厚或者是壁厚改变过大2.熔接线. 熔料的细流绕过型芯并又连接在一起产生一条结合线3.披锋. 沿分型线的地方或模具密封面出现薄薄的飞边4顶白. 脱模力太高或顶出杆的表面相对较小5.拉花.脱模斜度不足或局部脱模斜度太小.6.混色. 颜料分配不均和温度变化不均造成的7.翘曲.制件冷却收缩不均8.烧焦.困气9.银丝:料没烘干夹有水份.10表面光泽不均.模具表面处理不良,模温变化不均,注塑保压太短或者排气不良11.气纹;浇口处排气不良12注射不足: 低熔料温度和模温,注射路程曲折或局部过厚13.气泡: 熔料高温发生热降解形成气泡.3.以下为导电胶(Rubber Key)的二视图,请补全视图(5)3.贴合效果强度，需要在四周加: 基材碰穿￠1~2，而且背面应该有沉孔，保证软胶注入后有反扣形成;扣位孔应该绕四周间距不应大于20mm,这样就可以保证结合强度。

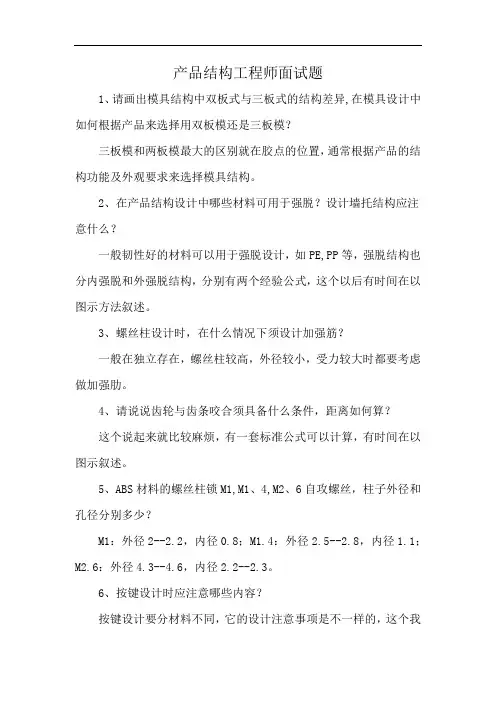

产品结构工程师面试题
1、请画出模具结构中双板式与三板式的结构差异,在模具设计中如何根据产品来选择用双板模还是三板模？
三板模和两板模最大的区别就在胶点的位置，通常根据产品的结构功能及外观要求来选择模具结构。

2、在产品结构设计中哪些材料可用于强脱？设计墙托结构应注意什么？
一般韧性好的材料可以用于强脱设计，如PE,PP等，强脱结构也分内强脱和外强脱结构，分别有两个经验公式，这个以后有时间在以图示方法叙述。

3、螺丝柱设计时，在什么情况下须设计加强筋？
一般在独立存在，螺丝柱较高，外径较小，受力较大时都要考虑做加强肋。

4、请说说齿轮与齿条咬合须具备什么条件，距离如何算？
这个说起来就比较麻烦，有一套标准公式可以计算，有时间在以图示叙述。

5、ABS材料的螺丝柱锁M1,M1、4,M2、6自攻螺丝，柱子外径和孔径分别多少？
M1：外径2--2.2，内径0.8；M1.4：外径2.5--2.8，内径1.1；M2.6：外径4.3--4.6，内径2.2--2.3。

6、按键设计时应注意哪些内容？
按键设计要分材料不同，它的设计注意事项是不一样的，这个我
之前有写过一篇关于按键设计的帖子，可以有空去看看，这里就不多说了。

7、直径6的按键孔，喷油和电镀时按键直径应分别设计多少？
因喷油和电镀主要是附着层的厚度不一样，所以就决定了按键孔的设计大小，如喷油，需至少预留单边0.05mm，电镀需要至少预留单边0、1mm；当然也有特殊要求的，但我们本着一个原则，孔尽量预留大一点，以方便后续改模方便。

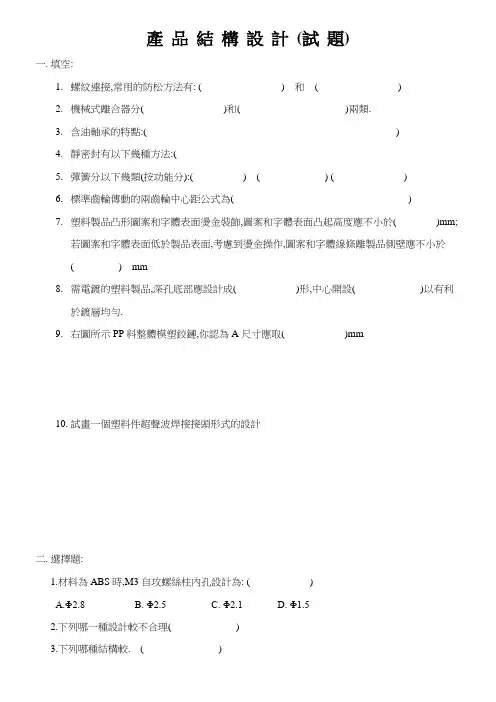

產品結構設計(試題)一.填空:1.螺紋連接,常用的防松方法有: ( ) 和( )2.機械式離合器分( )和( )兩類.3.含油軸承的特點:( )4.靜密封有以下幾種方法:(5.彈簧分以下幾類(按功能分):( ) ( ) ( )6.標準齒輪傳動的兩齒輪中心距公式為( )7.塑料製品凸形圖案和字體表面燙金裝飾,圖案和字體表面凸起高度應不小於( )mm;若圖案和字體表面低於製品表面,考慮到燙金操作,圖案和字體線條離製品側壁應不小於( ) mm8.需電鍍的塑料製品,深孔底部應設計成( )形,中心開設( )以有利於鍍層均勻.9.右圖所示PP料整體模塑鉸鏈,你認為A尺寸應取( )mm10.試畫一個塑料件超聲波焊接接頭形式的設計二.選擇題:1.材料為ABS時,M3自攻螺絲柱內孔設計為: ( )A.Φ2.8B. Φ2.5C. Φ2.1D. Φ1.52.下列哪一種設計較不合理( )4.斜面的自鎖條件是斜面傾角( )摩擦角A.大於B.小於C.大於和等於D.小於和等於5.當四桿機構出現死點位置時,可在從動曲柄上( ),使其順利通過死點位置.A.加大主動力B.減少陰力C.加設飛輪6.採用正變位齒輪,則使齒輪的齒頂圓和齒根圓( )A.變小B.變大C. 不變7.下圖中,( )所示是V型皮帶在輪槽中的正確安裝位置:8.為了保證被聯接件經多次裝拆而不影響定位精度,可以選用( )A.圓柱銷B.圓錐銷C.開口銷9.為使同一軸線上的兩根軸能同時存在兩種不同的轉速,可採用( )A.牙嵌離合器B.片式離合器C.超越離合器10.粗濾油器一般安裝在液壓泵的( )上A.吸油管路B.出油管路C.泵體支路三.已知齒輪A.B.C.齒數分別為Z A. Z B. Z C.求出轉動比Z B AX=四.圖示鉸鏈四桿機構中,機架L AD=40mm ,兩連架桿長度分別為L AB=18mm和L CD=45mm,則當連桿L BC的長度在什麼範圍內時,該機構曲柄搖桿機構?五.軸的結構應當滿足哪些基本要求?軸承的功用是什麼?產品結構設計試題(答案)一.填空:1. 彈性墊圈雙螺母槽形螺母加開口銷2.剛性離合器摩擦離合器3.具有多孔性,油可貯於孔隙中,能自潤滑,但材質軟,承載小4.墊片密封,研合面密封,0形環密封,填料密封,密封膠密封.5.壓縮彈簧,拉伸彈簧,轉彈簧6.a=1/2 mt ( Z2 ±Z1)7. 0.75 6.58.球形排泄小孔9.0.25~0.510.二.選擇題:1.B2.A3.C4.D5.C6.B7.A8.B9.C 10.A三四.根據題意,機架長度為40mm,兩連架桿分別為曲柄和搖桿,L AB=18mm為最短桿,.先設:連桿長度L BC＞45mm,則L BC+18mm≦40mm+45mm因此L BC≦67mm再設:連桿長度L BC＜45mm,則45mm+18mm≦L BC+ 40mm,因此L BC≧23mm所以,當23≦L BC≦67時,該機構可成為曲柄搖桿機構.五.軸的結構應當滿足下列基本要求:(1)安裝在軸上的零件要有準確的定位和牢固而可靠的固定;(2)良好的工藝性,便於軸的加和軸上零件的裝拆和調整;(3)軸上零件的位置和受力要合理,盡量減少應力集中,有利於提高軸的強度和剛度;(4)有利節省材料,減輕重量.軸承在機器中是用來支承軸和軸上零件的重要零(部)件,它能保證軸的旋轉精度,減少軸與支承間的摩擦和磨損.。

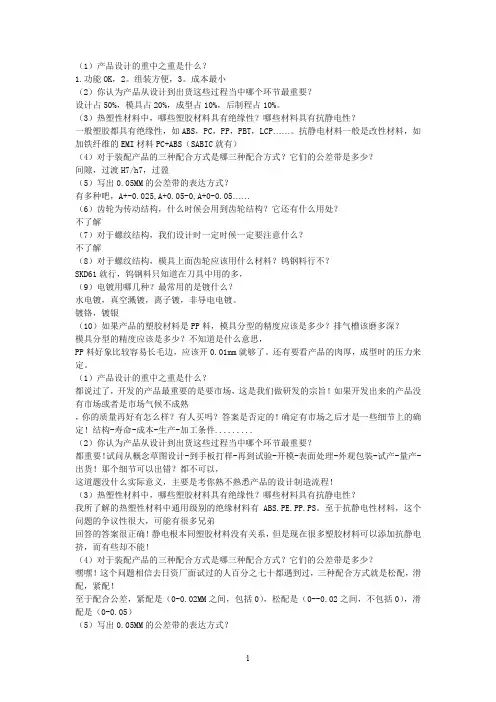

（1）产品设计的重中之重是什么？1.功能OK，2。

组装方便，3。

成本最小（2）你认为产品从设计到出货这些过程当中哪个环节最重要？设计占50%，模具占20%，成型占10%，后制程占10%。

（3）热塑性材料中，哪些塑胶材料具有绝缘性？哪些材料具有抗静电性？一般塑胶都具有绝缘性，如ABS，PC，PP，PBT，LCP……。

抗静电材料一般是改性材料，如加铁纤维的EMI材料PC+ABS（SABIC就有）（4）对于装配产品的三种配合方式是哪三种配合方式？它们的公差带是多少？间隙，过渡H7/h7，过盈（5）写出0.05MM的公差带的表达方式？有多种吧，A+-0.025,A+0.05-0,A+0-0.05……（6）齿轮为传动结构，什么时候会用到齿轮结构？它还有什么用处？不了解（7）对于螺纹结构，我们设计时一定时候一定要注意什么？不了解（8）对于螺纹结构，模具上面齿轮应该用什么材料？钨钢料行不？SKD61就行，钨钢料只知道在刀具中用的多，（9）电镀用哪几种？最常用的是镀什么？水电镀，真空溅镀，离子镀，非导电电镀。

镀铬，镀银（10）如果产品的塑胶材料是PP料，模具分型的精度应该是多少？排气槽该磨多深？模具分型的精度应该是多少？不知道是什么意思，PP料好象比较容易长毛边，应该开0.01mm就够了。

还有要看产品的肉厚，成型时的压力来定。

（1）产品设计的重中之重是什么？都说过了，开发的产品最重要的是要市场，这是我们做研发的宗旨！如果开发出来的产品没有市场或者是市场气候不成熟，你的质量再好有怎么样？有人买吗？答案是否定的！确定有市场之后才是一些细节上的确定！结构-寿命-成本-生产-加工条件.........（2）你认为产品从设计到出货这些过程当中哪个环节最重要？都重要！试问从概念草图设计-到手板打样-再到试验-开模-表面处理-外观包装-试产-量产-出货！那个细节可以出错？都不可以，这道题没什么实际意义，主要是考你熟不熟悉产品的设计制造流程！（3）热塑性材料中，哪些塑胶材料具有绝缘性？哪些材料具有抗静电性？我所了解的热塑性材料中通用级别的绝缘材料有ABS.PE.PP.PS。

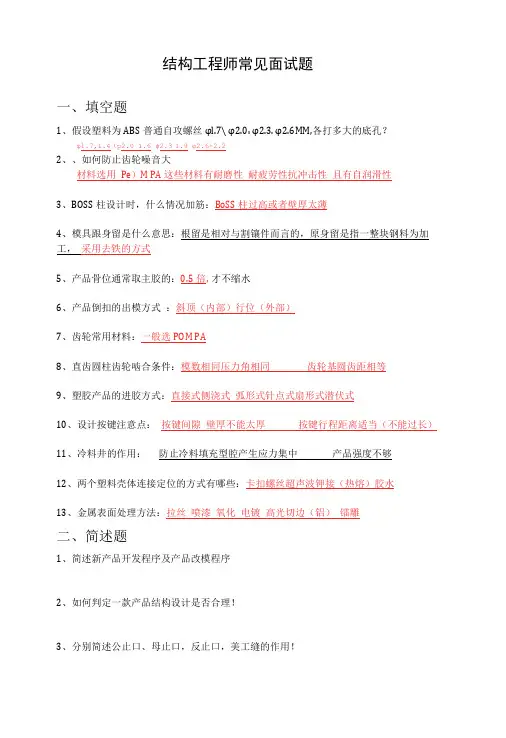

结构工程师常见面试题
一、填空题
1、假设塑料为ABS普通自攻螺丝φl.7∖ φ2.0sφ2.3. φ2.6MM,各打多大的底孔？
φl.7,1.4（p2.0 1.6 ψ2.31.9 φ2.6-2.2
2、、如何防止齿轮噪音大
材料选用Pe）M PA 这些材料有耐磨性耐疲劳性抗冲击性且有自润滑性
3、BOSS柱设计时，什么情况加筋：BoSS柱过高或者壁厚太薄
4、模具跟身留是什么意思：根留是相对与割镶件而言的，原身留是指一整块钢料为加工，采用去铁的方式
5、产品骨位通常取主胶的：0.5倍,才不缩水
6、产品倒扣的出模方式：斜顶（内部）行位（外部）
7、齿轮常用材料：一般选POM PA
8、直齿圆柱齿轮啮合条件：模数相同压力角相同齿轮基圆齿距相等
9、塑胶产品的进胶方式：直接式侧浇式弧形式针点式扇形式潜伏式
10、设计按键注意点：按键间隙壁厚不能太厚按键行程距离适当（不能过长）
11、冷料井的作用：防止冷料填充型腔产生应力集中产品强度不够
12、两个塑料壳体连接定位的方式有哪些：卡扣螺丝超声波钾接（热熔）胶水
13、金属表面处理方法：拉丝喷漆氧化电镀高光切边（铝）镭雕
二、简述题
1、简述新产品开发程序及产品改模程序
2、如何判定一款产品结构设计是否合理！
3、分别简述公止口、母止口，反止口，美工缝的作用！
4、当产品ID确认C）K后，简述你的画图大致思路
5、产品生产时出现问题如何处理？
6、在设计塑胶件时，要考虑模具方面因素有哪些?。

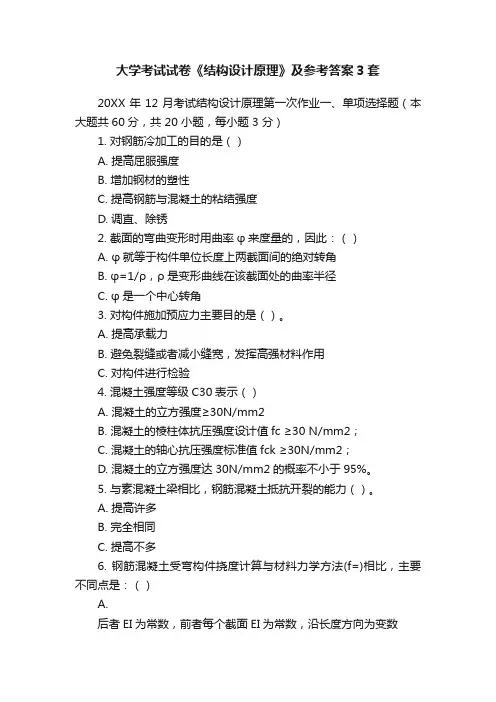

大学考试试卷《结构设计原理》及参考答案3套20XX年12月考试结构设计原理第一次作业一、单项选择题（本大题共60分，共 20 小题，每小题 3 分）1. 对钢筋冷加工的目的是（）A. 提高屈服强度B. 增加钢材的塑性C. 提高钢筋与混凝土的粘结强度D. 调直、除锈2. 截面的弯曲变形时用曲率φ来度量的，因此：（）A. φ就等于构件单位长度上两截面间的绝对转角B. φ=1/ρ，ρ是变形曲线在该截面处的曲率半径C. φ是一个中心转角3. 对构件施加预应力主要目的是（）。

A. 提高承载力B. 避免裂缝或者减小缝宽，发挥高强材料作用C. 对构件进行检验4. 混凝土强度等级C30表示（）A. 混凝土的立方强度≥30N/mm2B. 混凝土的棱柱体抗压强度设计值fc ≥30 N/mm2；C. 混凝土的轴心抗压强度标准值fck ≥30N/mm2；D. 混凝土的立方强度达30N/mm2的概率不小于95%。

5. 与素混凝土梁相比，钢筋混凝土抵抗开裂的能力（）。

A. 提高许多B. 完全相同C. 提高不多6. 钢筋混凝土受弯构件挠度计算与材料力学方法(f=)相比，主要不同点是：（）A.后者EI为常数，前者每个截面EI为常数，沿长度方向为变数前者沿长度方向EI为变数，每个截面EI也是变数C.除B点外，跨度内还有剪切变形，α也不为7. 两个截面尺寸，材料相同的轴心受拉构件，即将开裂时，配筋率高的钢筋应比配筋率低的应力：（）A. 大很多B. 小很多C. 基本相等8. 梁的弯起钢筋设计中，按照抵抗弯矩图外包了弯矩包络图原则并且弯起位置符合规范要求，其正截面和斜截面抗弯承载力为（）A. 应复核B. 应计算C. 不必复核9. 在混凝土受拉开裂之前的瞬间（）A. 混凝土内钢筋受拉应力达到屈服应力；B. 混凝土内钢筋受拉应力仍很低；C. 混凝土变形与钢筋变形不一致；D. 混凝土与钢筋之间的粘结力已破坏。

10. 普通钢筋混凝土结构不能充分发挥高强钢筋的作用，主要原因是：（）A. 受压混凝土先破坏B. 未配高强混凝土C. 不易满足正常使用极限状态11. 梁的抵抗弯矩图要求包围设计弯矩图，其目的是保证：（）A. 正截面抗弯强度B. 斜截面抗弯强度C. 斜截面抗剪强度12. 验算第一类T形截面梁的最小配筋率时，应采用（）A. A s / b h 0A s / b f h 0C.A s / b hD.A s / b f hE.13. 梁斜截面弯曲破坏与剪切破坏的根本区别在于（）A. 斜截面弯曲破坏时，梁受力纵筋在斜缝处受拉屈服而剪切破坏时纵筋不屈服B. 斜截面弯曲破坏是由弯矩引起的，而剪切破坏是弯矩剪力共同作用的结果C. 剪跨比较大时发生斜截面弯曲破坏，较小时发生剪切破坏。

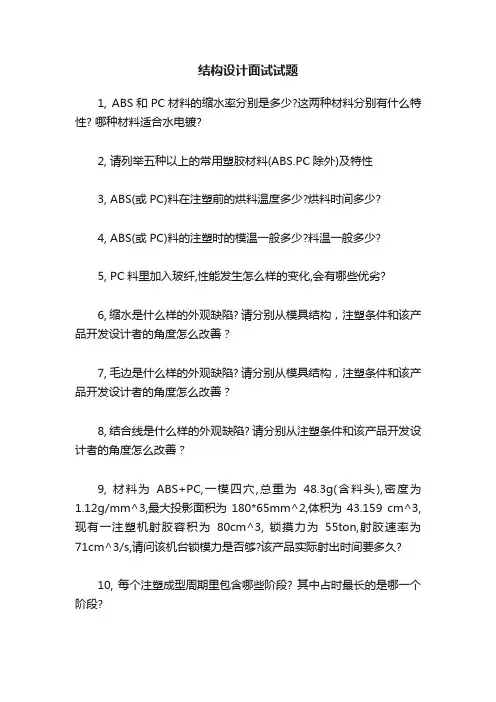

结构设计面试试题1, ABS和PC材料的缩水率分别是多少?这两种材料分别有什么特性? 哪种材料适合水电镀?2, 请列举五种以上的常用塑胶材料(ABS.PC除外)及特性3, ABS(或PC)料在注塑前的烘料温度多少?烘料时间多少?4, ABS(或PC)料的注塑时的模温一般多少?料温一般多少?5, PC料里加入玻纤,性能发生怎么样的变化,会有哪些优劣?6, 缩水是什么样的外观缺陷? 请分别从模具结构，注塑条件和该产品开发设计者的角度怎么改善？7, 毛边是什么样的外观缺陷? 请分别从模具结构，注塑条件和该产品开发设计者的角度怎么改善？8, 结合线是什么样的外观缺陷? 请分别从注塑条件和该产品开发设计者的角度怎么改善？9, 材料为ABS+PC,一模四穴,总重为48.3g(含料头),密度为1.12g/mm^3,最大投影面积为180*65mm^2,体积为43.159 cm^3, 现有一注塑机射胶容积为80cm^3, 锁摸力为55ton,射胶速率为71cm^3/s,请问该机台锁模力是否够?该产品实际射出时间要多久?10, 每个注塑成型周期里包含哪些阶段? 其中占时最长的是哪一个阶段?11, 常见塑胶模具是由哪些结构(系统)组成的?12, 常见胶口类型有哪些?13, 细水口(点胶口)常用在什么类型的模具上? 请简述该类型的模具开模过程14, 母模隧道滑块与公模滑块在分模线上对产品的影响有何不同?15, 请简述成型卡扣所用的斜顶运动机构的工作方式16, 产品开模前,要和模厂人员沟通或确认哪些内容?17, 列举五种以上的将两个塑件紧密连接在一起的办法(不用考率拆卸)18, 长宽高分别为50mm*100MM*10MM的薄壳件,平均肉厚为1.5MM,那RIB肉厚设计多宽合适?19, 塑件上自攻螺丝柱结构设计上注意哪些事项来防缩水?20, 列举五种以上的塑胶注塑成型后的表面处理办法21, 列举五种以上的金属的表面处理工艺22，画出常见的两种塑料壳体卡扣的细项结构？23, 电镀件的结构设计要做到哪些设计要点或注意事项?24, 产品在喷涂后,要做哪些常规检测项来检查喷涂后的可靠性?25, ESD是什么?消费类电子产品,如手机,PSP怎样在设计时考率ESD的处理?26, EMI是什么?怎么样做好防护?27, 标注产品图时,重要性的尺寸怎么管控?28, Cp,Cpk分别是什么?是偏大点好还是偏小点好? FAI是什么?29, DFMEA是什么?怎么实施?30, 塑胶融熔指数是什么?回料加入过多,指数会怎么变化?愚见：1、ABS和PC材料的缩水率分别是多少?这两种材料分别有什么特性? 哪种材料适合水电镀?ABS 5/1000(千分之5)，工程塑料，各方面性能均好，适合电镀。

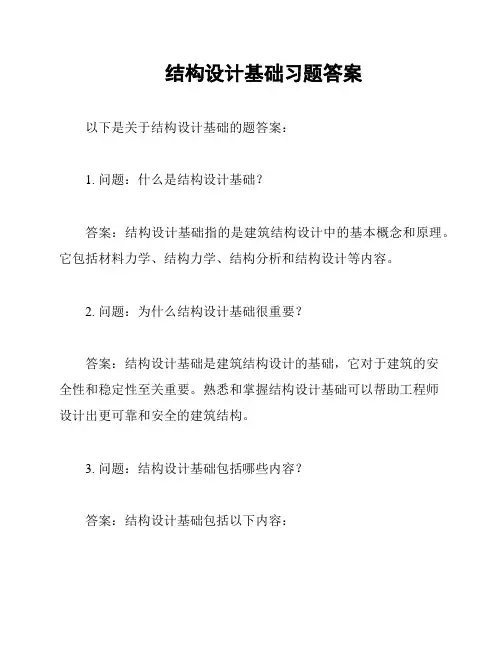

结构设计基础习题答案
以下是关于结构设计基础的题答案：
1. 问题：什么是结构设计基础？
答案：结构设计基础指的是建筑结构设计中的基本概念和原理。

它包括材料力学、结构力学、结构分析和结构设计等内容。

2. 问题：为什么结构设计基础很重要？
答案：结构设计基础是建筑结构设计的基础，它对于建筑的安
全性和稳定性至关重要。

熟悉和掌握结构设计基础可以帮助工程师
设计出更可靠和安全的建筑结构。

3. 问题：结构设计基础包括哪些内容？
答案：结构设计基础包括以下内容：
- 材料力学：研究材料的力学性质和行为，如弹性、塑性和破坏等。

- 结构力学：研究结构受力和变形的原理和方法。

- 结构分析：通过计算和模拟等方法分析结构受力和变形的行为。

- 结构设计：根据结构受力和变形的要求设计出合适的结构形式和尺寸。

4. 问题：结构设计基础的题有什么作用？
答案：结构设计基础的题可以帮助学生和工程师巩固和应用所学的知识，提高解决实际工程问题的能力。

通过做题可以培养分析和思考的能力，加深对结构设计基础的理解。

以上就是关于结构设计基础习题的答案，希望对你有所帮助。

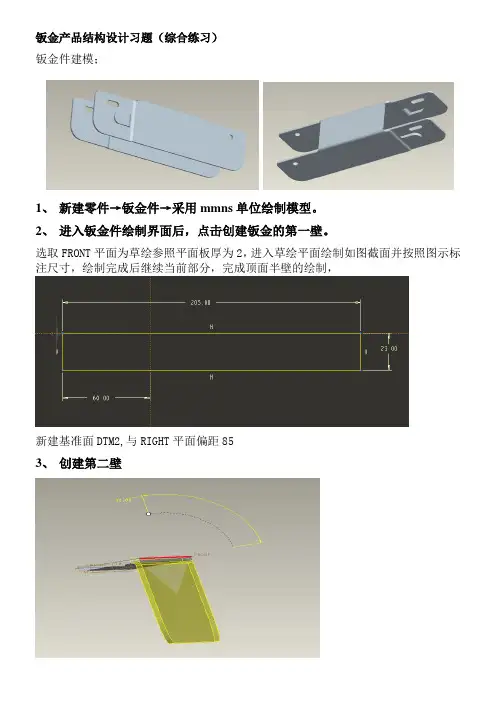

钣金产品结构设计习题（综合练习） 钣金件建模；
1、 新建零件→钣金件→采用mmns 单位绘制模型。

2、 进入钣金件绘制界面后，点击创建钣金的第一壁。

选取FRONT 平面为草绘参照平面板厚为2，进入草绘平面绘制如图截面并按照图示标注尺寸，绘制完成后继续当前部分，完成顶面半壁的绘制，
新建基准面DTM2,与RIGHT 平面偏距85
3、 创建第二壁
用创建平整壁命令创建第二壁，选取外边为生成边折弯角度为90，
折弯半径选取内径，输入值为1.5。

设置完后点击形状，进入草绘界面，绘制截面
完成后模型
4、展平钣金件以创建拉伸特征
点击规则→完成→选取第一壁作为展开的固定平面，展平全部→完成。

展平后如图所示
5、创建拉伸特征
选取展开后的平面作为拉伸平面进入草绘界面，选取如图参照，绘制如下图形
6、冲模
点击折弯将模型折弯回去后，点击进入冲模设置界面
7、添加第二个成型
对齐匹配
对齐
种子
边界曲面按照图示关系将模型
装配在被冲压零件上，
无排除曲面，点击完成
选中后可以
预览
8、 成形后模型如下图
9、 按照下面两图拉伸孔
对齐
对齐
匹配
种子
边界
排除
10、 添加圆角特征R=5
这两处倒圆角
镜像所有特征
TOP平面进行镜像，得到开头的模型。

产品结构工程师面试题及答案1.解释产品结构工程师在产品开发周期中的角色。

答：产品结构工程师在产品生命周期中扮演关键角色，负责设计和维护产品的整体结构。

他们需要理解市场需求、制造流程和材料特性，确保产品设计能够满足功能需求、成本预算和制造可行性。

2.谈谈您在产品结构优化方面的经验。

答：在上一家公司，我负责优化一款电子产品的结构，通过使用轻量化材料和重新设计零部件连接方式，成功减轻了产品重量，提高了性能，并降低了制造成本。

3.如何平衡产品的功能性需求和成本控制？答：通过深入了解产品需求，我可以使用价值工程方法来识别关键功能，并优化结构以降低成本。

在此基础上，我会采用成本模拟和材料替代等手段，确保在不影响性能的前提下实现成本效益。

4.谈谈您在多材料组合和耐久性方面的经验。

答：在上一份工作中，我负责设计一款户外运动器材，需要在不同环境下保持稳定性和耐久性。

通过合理选择材料、进行加强设计和进行严格的性能测试，最终确保了产品在各种条件下的长期可靠性。

5.描述一次您成功解决设计问题的经验。

答：曾在一个项目中遇到连接部件强度不足的问题，我通过重新设计连接结构，使用更坚固的材料，并进行有限元分析验证，最终解决了这一问题，确保产品在使用中不会发生失效。

6.您如何利用数字化工具优化产品结构设计？答：我熟练使用CAD软件进行三维建模和模拟分析，通过数字化工具可以更精确地预测产品性能，快速修改设计，提高工作效率。

在前一家公司，我通过这些工具成功降低了原型制作次数，加速了产品上市时间。

7.在产品结构设计中，您如何考虑可维护性和维修性？答：我注重设计的模块化，确保零部件易于拆卸和更换。

在一个电子设备项目中，我设计了可拆卸的模块，使维修人员能够快速更换故障零部件，减少停机时间。

8.谈谈您对材料选择的原则和经验。

答：在选择材料时，我考虑到产品的机械性能、耐久性、成本以及可持续性。

例如，在设计一款家用电器时，我选用了可回收的材料，以降低环境影响。

.请分别画出模具结构中双板式与三板式的结构差异,在模具设计中如何根据产品来选择用双板模还是三板模？答：双板模具直接进胶，三板模具多了一块浇口板。

三板模具一般采用点浇口（细水口）双板模具一般为大水口进胶2.在产品结构设计中那些材料可用于强脱？设计强脱结构应注意什么？答：强脱材料一般比较软或者有一定的柔韧性（PVC，TPR TPU TPE EV A BS 等）设计强脱结构一般要注意产品材料倒扣尺寸3.螺丝柱设计时，在什么情况下须设计加强筋？答：螺丝柱较高时、螺丝柱子原离外壁、螺丝柱走胶不顺利时候。

]4.请说说齿轮与齿条咬合须具备什么条件，距离如何算？答：咬合中心距满足即可运转a= （Z1+Z2）m/2 +0.15.ABS材料的螺丝柱锁M1,M1.4,M2.6自攻螺丝，柱子外径和孔径分别多少？答：这个一般不是很固定一般都是按经验来选者，一般BOSS外径是内径的2.1---2.5倍M1（0.6 。

2.）M1.4（1，2.5 ）M2.6（2，5.2）另外还跟产品材料有一定的关系，螺钉扭进去螺丝柱会破就应该加在孔径了。

6.请按附件图纸三天内提供10PCS样品交我部确认！（将此句译成英文）答：Please provide us with 10pcs samples according to the attached drawing for our evaluation, thanks.7.按键设计时应注意哪些内容？答：注意防转动，给一点拔模斜度防卡死，给一点导向在给一点结构防止掉出。

多个按键连接在一起的设计放连动点8.直径6的按键孔，喷油和电镀时按键直径应分别设计多少？答：喷油：６.４（喷油厚度.为0.1—0.15）电镀：６.５（电镀层厚度0.15—0.2）9.说说一款MP3在生产时需要经过哪几种测试？答：a. 跌落测试，跌落高度1.3米左右，六个面各一次。

必须保证产品功能正常；b. 防静电测试，高压枪尖端在接口处，显示边缘，结合缝处放电，必须保证播放正常；c 按键测试5000次，接口插拔，保证回弹顺畅，接口松紧适当；d.老化测试，连续开机48小时，测试其性能的稳定性；e.功能测试，PCBA阶段。

一份结构设计师的考试题开发部结构设计考试试题1，产品美工线有哪几种，请用图说明。

(5)2，请说出几种做结构的常用塑料，并简单说明其性能。

(5)3，请例举PMMA和PC的异同。

(5)4，Pb1.7X12X3的自攻螺纹,请问塑胶底孔做多大。

(5)5,电池接电片常用材料是什么? 不锈钢是否可做电池接电片？五金件的常用表面处理有哪些?(5)6,模具结构中的插穿和碰穿是怎样的,以零件图说明.(10)7,一轴为;%%c2.0,与其相配的扭力弹簧内孔分别是2.1MM,2.4MM,请问一般情况下哪种配合好,为什么?(5)8,胶件电镀一般用在什么情况下,如要电镀在设计胶件是通常要注意什么?(5)9，请说出哪些塑料可以电镀,哪些不能电能电镀(至少各举两种)(5)10，请翻译以下英文成中文。

(10)Client is asking the color box for the DV9000 to final the order & whomis asking 10pcs/one masterCarton sample to be sent in shortly.Please do confirm with us WHEN we can keep the sample readyTo be sent--10pcs/one master carton.11,电源按键的孔为%%c5,表面喷油处理，请问键的直径应设计成多少？(5)12,消费电子类产品的电池有哪几种，并说出其优缺点。

(5)13,出塑胶改模资料一般遵守什么原则?(5)14,说说右图有从模具角度上讲哪里设计不合理的地方,要如何改进(10)[attach]31763[/attach]15，如右图，请补上第三个视图。

（第三视角画法）(5)[attach]31764[/attach]16,说说你在工作中与上司沟通和配合的心得和体会(10)1.一种是分型面处的美工线，作用一是美观，主要是考虑变形刮手，它有单的和双的。

产品结构设计一、选择题（单项选择）。

（3×10=30分）1.结构设计中，常用的连接方式主要有机械连接方式、粘接方式和（A）。

A.焊接方式B.卡扣方式C.螺丝方式D.键销方式2.材料厚度变化不能太大，从薄到厚不要超过（A）倍？A.2B.3C.4D.53.塑胶产品应防止在出模时外观面拉伤，无论选用什么材料，外观面的脱模斜度都不应该小于（C）度。

A.1B.2C.3D.44.塑料件的加强筋设计中，大端厚度一般取值是料厚的（B）。

A.10%B.50%C.100%D.200%5.在塑料件孔的设计中，如果一盲孔的直径为D，那么此盲孔深度数值应该不大于（B）。

A.1DB.5DC.10DD.20D6.PE的中文名是（D）。

A.聚丙烯B.聚氯乙烯C.聚酰胺D.聚乙烯7.下面哪种方法不属于真空镀？（D）A.蒸发镀B.溅射镀C.离子镀D.电镀8.钣金件厚度从0.03~4.00mm各种规格都有，但是厚度越大就越难加工，对于大部分产品，钣金件厚度应控制在（A）以下。

A.1mmB.2mmC.3mmD.4mm9.对于钣金件的冲孔，最小尺寸设计一般不小于（C），小于这个尺寸的孔一般采用其他加工方式，如腐蚀，激光打孔等。

A.0.1mmB.0.2mmC.0.4mmD.0.8mm10.对于美工线的结构设计，下面说法中不正确的是（C）。

A.美工线又称遮丑线、美观线，是一种浅窄的槽缝。

B.分型面处的美工线不是非要不可的。

C.有美工线的产品一般比没有美工线的产品精密。

D.外形尺寸较大的产品结构设计通常会需要使用美工线。

二、填空题。

（1×20=20分）1.产品的结构设计总原则包括合理选用材料、选用合理的结构、尽量简化模具结构、成本控制。

2.注塑机注塑过程为合模、注射、保压、冷却、开模并顶出产品。

3.主流道是指紧接注塑机喷嘴到分流道为止的那一段流道，熔融塑料进入模具时首先经过主流道。

一般要求主流道进口处的位置应尽量与模具中心重合。

结构设计规范及流程试题及答案1、以下哪个是塑料使用的优点（）A 优良的电绝缘性、热绝缘性和成型工艺性(正确答案)B 耐高温C 热膨胀系数大D 强度好、不易变形2、下列哪几种属于按受热特性分类塑料（）A 热塑性塑料(正确答案)B 热固性塑料(正确答案)C 通用塑料D 工程塑料3、按成型方式可分为（）A 注射成型模(正确答案)B 吹塑模(正确答案)C 吸塑模(正确答案)D 挤压成型模等。

(正确答案)4、按照塑胶模具基本架构，以下哪些属于塑胶模具基本机构（）A 浇注系统(正确答案)B成型系统(正确答案)C 排气系统(正确答案)D冷却系统(正确答案)E 顶出系统(正确答案)F 导向系统(正确答案)G固定与定位部分(正确答案)5、按浇注系统可将注塑模具分为（）A 大水口模具(正确答案)B 细水口模具(正确答案)C 热流道模具(正确答案)D 两板模6、包装的三大功能（）A 保护产品(正确答案)B 方便运输(正确答案)C 促进销售(正确答案)7、钣金的模具加工是指使用专用的冲压模具进行产品的落料，折弯，成型，钣金生产特点（）A 加工快捷, 成本低,(正确答案)B 产品模具开发费用低，需专用的冲压设备,C 可用于批量制作的定型的产品或新产品样品D 加工的工件种类不受限制, 比较灵活8、图片中的处理工艺是哪种工艺（）[单选题]A 咬花B 抛光+电C 镭雕(正确答案)D 喷砂9、下面图片中哪种加工工艺属于咬花工艺（）A(正确答案)BCD10、公司逆变器产品主要包装测试（冲击、振动、跌落） ( )A 冲击(正确答案)B 振动(正确答案)C 跌落(正确答案)11、物料的分类（）A 电子类(正确答案)B 结构类(正确答案)C 包材类(正确答案)D 辅料类(正确答案)12、镀锌钢板的英文缩写为SECC和SGCC( )对(正确答案)错13、钨钢硬度很低，热处理后硬度可达HRC70，但脆性很大，受力不均匀时易发生崩裂，且不易进行切削加工，材料成本和加工成本较高。

选择题
在进行产品结构设计时，以下哪项是确保产品功能实现的关键步骤？
A. 材料选择
B. 外观设计
C. 确定合理的结构方案（正确答案）
D. 成本控制
关于注塑模具设计，下列哪项不是影响模具寿命的主要因素？
A. 模具材料的硬度
B. 冷却系统的布局
C. 模具的表面粗糙度
D. 产品的包装方式（正确答案）
在进行产品装配设计时，以下哪种连接方式通常不提供拆卸的可能性？
A. 螺纹连接
B. 过盈配合
C. 焊接（正确答案）
D. 卡扣连接
下列哪项不是在进行产品结构设计时需考虑的人机工程学因素？
A. 操作便捷性
B. 产品重量分布
C. 色彩搭配（正确答案）
D. 尺寸适应性
在进行塑料零件设计时，为了避免缩孔缺陷，应采取的措施是？
A. 增加壁厚
B. 设置合理的浇口位置（正确答案）
C. 减少冷却时间
D. 使用低流动性材料
关于产品结构设计中的公差与配合，以下哪项描述是错误的？
A. 公差是允许尺寸变动的范围
B. 配合是指相关零件之间的尺寸关系
C. 公差越小，产品精度越低（正确答案）
D. 合理的公差设计能提高产品质量
在进行金属零件设计时，为了提高零件的强度和刚度，通常采取的措施不包括？
A. 增加壁厚
B. 采用合理的截面形状
C. 使用高强度材料
D. 减小零件尺寸（正确答案）
在进行产品结构设计优化时，以下哪种方法通常不用于减轻产品重量？
A. 使用轻质材料
B. 优化结构形状
C. 增加冗余结构（正确答案）
D. 采用空心或蜂窝结构。
