混凝土裂缝处理专项施工方案(一标)

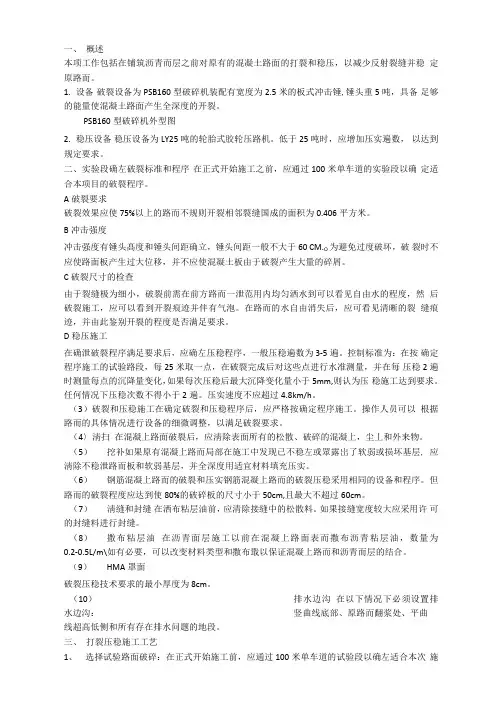

一、概述本项工作包括在铺筑沥青而层之前对原有的混凝土路面的打裂和稳压，以减少反射裂缝并稳定原路而。

1.设备破裂设备为PSB160型破碎机装配有宽度为2.5米的板式冲击锤,锤头重5吨，具备足够的能量使混凝土路面产生全深度的开裂。

PSB160型破碎机外型图2.稳压设备稳压设备为LY25吨的轮胎式胶轮压路机。

低于25吨时，应增加压实遍数，以达到规定要求。

二、实验段确左破裂标准和程序在正式开始施工之前，应通过100米单车道的实验段以确定适合本项目的破裂程序。

A破裂要求破裂效果应使75%以上的路而不规则开裂相邻裂缝国成的面积为0.406平方米。

B冲击强度冲击强度有锤头髙度和锤头间距确立，锤头间距一般不大于60 CM.O为避免过度破坏，破裂时不应使路面板产生过大位移，并不应使混凝土板由于破裂产生大量的碎屑。

C破裂尺寸的检查由于裂缝极为细小，破裂前需在前方路而一泄范用内均匀洒水到可以看见自由水的程度，然后破裂施工，应可以看到开裂痕迹并伴有气泡。

在路而的水自由消失后，应可看见清晰的裂缝痕迹，并由此鉴别开裂的程度是否满足要求。

D稳压施工在确泄破裂程序满足要求后，应确左压稳程序，一般压稳遍数为3-5遍。

控制标准为：在按确定程序施工的试验路段，每25米取一点，在破裂完成后对这些点进行水准测量，并在每压稳2遍时测量每点的沉降量变化，如果每次压稳后最大沉降变化量小于5mm,则认为压稳施工达到要求。

任何情况下压稳次数不得小于2遍。

压实速度不应超过4.8km/h。

（3）破裂和压稳施工在确定破裂和压稳程序后，应严格按确定程序施工。

操作人员可以根据路而的具体情况进行设备的细微调整，以满足破裂要求。

（4〉淸扫在混凝上路面破裂后，应淸除表面所有的松散、破碎的混凝上，尘丄和外来物。

（5）挖补如果原有混凝上路而局部在施工中发现已不稳左或眾露岀了软弱或损坏基层, 应淸除不稳泄路而板和软弱基层，并全深度用适宜材料填充压实。

（6）钢筋混凝上路而的破裂和压实钢筋混凝上路而的破裂压稳采用相同的设备和程序。

一、前言混凝土作为一种广泛应用于建筑行业的材料，其质量直接影响到建筑物的使用寿命和安全性能。

然而，在实际施工过程中，由于各种原因，混凝土可能会出现蜂窝、麻面、裂缝、露筋等缺陷，严重影响建筑物的外观和结构安全。

为确保工程质量，特制定本混凝土专项修补方案。

二、修补原则1. 修补前，应对缺陷进行分类、鉴定，明确修补目的和方法。

2. 修补材料应选用与原混凝土强度等级相匹配的材料，确保修补质量。

3. 修补过程中，应遵循先清理、后修补、再养护的原则。

4. 修补完成后，应对修补部位进行检测，确保达到设计要求。

三、修补措施1. 蜂窝修补（1）对浅层蜂窝，可用高压水枪冲洗干净，然后抹上同等级水泥砂浆。

（2）对深层蜂窝，应剔除松散混凝土，冲洗干净后，用细石混凝土填充。

2. 麻面修补（1）用高压水枪冲洗麻面，使混凝土表面湿润。

（2）用同等级水泥砂浆抹平，压实。

3. 裂缝修补（1）沿裂缝走向钻深孔，孔径应大于裂缝宽度。

（2）用高压水枪冲洗孔洞，然后注入同等级水泥砂浆。

（3）修补完成后，用同等级水泥砂浆抹平。

4. 露筋修补（1）用钢丝刷或砂纸清理钢筋表面的锈蚀。

（2）用同等级水泥砂浆抹平，保证保护层厚度。

5. 孔洞修补（1）剔除孔洞周围的松散混凝土，冲洗干净。

（2）用细石混凝土填充，捣实。

四、修补步骤1. 清理：将缺陷部位表面的松散混凝土、钢筋锈蚀等清理干净。

2. 支模：根据修补部位的大小和形状，支设模板。

3. 湿润：用水湿润修补部位，确保水泥砂浆的粘结性能。

4. 修补：按修补措施进行修补。

5. 养护：修补完成后，加强养护，确保水泥砂浆强度。

五、质量控制1. 修补材料的质量应符合国家标准。

2. 修补过程中的施工工艺应规范，确保修补质量。

3. 修补完成后，应对修补部位进行检测，确保达到设计要求。

4. 定期对修补部位进行巡查，发现异常情况及时处理。

六、安全保障1. 修补过程中，严格遵守操作规程，确保施工安全。

2. 佩戴必要的劳动保护用品，如安全帽、防护眼镜、手套等。

混凝土修补专项方案混凝土修补专项方案现在项目工期压力较大，施工速度快，导致施工过程中现场出现一些混凝土质量缺陷，在混凝土施工过程中，如果混凝土模板未处理干净、施工缝未处理好、坍塌度控制不好、振捣不到位、收光抹面不好、养护不及时、拆模不仔细等都会造成混凝土缺陷。

一般混凝土施工过程中可能出现的缺陷有蜂窝、麻面、漏浆、孔洞、漏筋、夹渣、缺棱掉角、表面裂纹等。

一、产生缺陷的原因1、板面脚印：楼板及基础底板出现脚印的原因主要是在混凝土终凝前没有二次抹平收面，以及混凝土强度未达到1.2Mpa就上人踩踏或安装模板及支架。

2、胀模：墙体及梁侧模板胀模的主要原因是模板加固不到位，木方背楞及对拉螺栓间距过大，导致板面刚度不足，引发胀模质量缺陷。

3、降板区棱角不平直：卫生间、阳台等降板区棱角不平直是由于降板吊模采用木模板，且加固不到位，吊模内未设置纵横向木方或钢管顶撑，导致模板整体刚度差，易产生弯曲变形。

混凝土浇捣完成后对降板区域四边未进行原浆收光，使得边角本身就不平直。

另外由于拆模时间过早，混凝土强度未达到拆模强度，导致拆模过程中降板区混凝土棱角缺失。

4、麻面：麻面是结构构件表面呈现无数的小凹点，而尚无钢筋暴露的现象。

它是由于模板内表面粗糙、未清理干净、润湿不足，模板拼缝不严密而漏浆。

混凝土振捣不密实，气泡末排出以及养护不好所致。

5、露筋：露筋即钢筋没有被混凝土包裹而外露。

主要是由于绑扎钢筋或安装钢筋骨架时末放垫块或垫块位移、钢筋位移、结构断面较小、钢筋过密等使钢筋紧贴模板，以致混凝土保护层厚度不够所致。

有时也因混凝土结构物缺边、掉角而露筋。

6、蜂窝：蜂窝是混凝土表面无聚合物砂浆，露出石子的深度大于5mm，但小于保护层厚度的蜂窝状缺陷。

它主要是由于混凝土配合比不准确（浆少石多），或搅拌不匀、浇筑方法不当、振捣不合理，造成砂浆与石子分离；模板严重漏浆等原因而产生。

7、孔洞：孔洞是指混凝土结构存在着较大的孔隙，局部或全部无混凝土。

目录混凝土裂缝处理专项方案 (3)一、工程概况 (3)二、裂缝分类及处理 (3)三、裂缝产生原因分析 (3)四、裂缝修补施工工艺 (4)五、预防措施1. 控制混凝土施工配合比,根据工程的不同部位和性质确定混凝土品质,严格控制水和水泥的比例,选择级配良好的石子,减小空隙率、砂率和含泥量以减少收缩量,提高混凝土抗裂强度。

使用商品混凝土时要对坍落度进行严格检查。

2. 混凝土浇筑之前,要先将基层和模板浇水达到饱和状态,使之即不释放水分也不吸收水分,浇筑过程中振捣要充分、均匀、恰倒好处,避免振捣过度。

3. 在混凝土没达到一定强度时不要过早上人、堆料、施荷加载,尤其是振动荷载,因为混凝土浇筑后要有一个硬化过程,才会有强度;在这个过程中,应对混凝土加以保养,不能对混凝土施加任何外力。

必须做到在混凝土强度达到1.2N/MM2以后,才允许在其上踩踏或安装模板及支架。

4.混凝土的浇水保温养护特别是加强早期养护对其强度增长和各类性能的提高十分重要,早期浇水保温养护可以避免表面脱水引起的混凝土初期伸缩裂缝及温度变化产生的裂缝发生。

因此,施工中必须坚持一周左右的洒水保湿保温养护,防止风吹日晒。

5.加强现场管理,严格按操作程序施工,使施工人员充分重视保护板面上层负筋的正确位置,在楼板浇捣过程中要由专人护筋,并及时进行整修,严格控制板面负筋保护层厚度。

有梁通过或隔断时一般放置在梁钢筋上面或与梁钢筋绑扎在一起。

为了控制好负筋保护层厚度,马蹬不准漏放并且绑扎牢固,保证负筋不下沉不移位,从而有效控制负筋保护层的厚度,避免板负筋保护层过厚而产生裂缝。

(5)六、裂缝修补验收 (6)七、安全文明施工 (6)混凝土裂缝处理专项方案一、工程概况1、工程名称：2、工程地点3.在主体混凝土结构工程施工过程中，楼面板处出现微裂缝。

为保证工程质量，满足主体验收创优条件，对本工程的裂缝进行专项处理。

二、裂缝分类及处理1.宽度≤0.3毫米的非贯穿裂缝，对结构承载力及持久强度无有害影响，可不作处理。

水泥混凝土路面表面裂缝产生的原因及处理措施水泥混凝土路面是一种刚度大、扩散荷摘载能力强、稳定性强的路面结构。

但由于在施工中水泥混凝土的原材料及配合比的控制未达到设计标准，施工工艺不规范.使得水泥混凝土路面道板出现了早期损坏,导致路面出现裂缝与断板，这就降低了路面使用性能，不能确保水泥混凝土路面的正常使用年限，不能发挥道路建设的投资效益。

因此，需要对路面出现的裂缝与断板进行认真观测、分析、确定裂缝原因，制定切实可行的修补方案。

一、裂缝分类与产生的原因水泥混凝土道面的裂缝，可分为表面裂缝和贯穿板全厚度的裂缝(简称贯穿裂缝)。

(一）、表面裂缝水泥混凝土道面表面裂缝主要是由混凝土混合料的早期过快失水干缩和碳化收缩引起的.混凝土混合料是一种多相不均匀材料.由于构成混合料的各种固体颗粒大小、密度不同，混合料不可避免地会发生分层离析。

1、泌水裂缝在路面水泥混凝土道面施工中混合料发生分层离析大多是由于粗骨料在混合料中下沉，水分向上迁移,从而形成表层泌水。

泌水的结果，使水泥混凝土道面表面含水量增加，经蒸发后混凝土表面形成凹面，此时混合料颗粒间产生较强的表面张力。

当混凝土表面尚未充分硬化，不能抵御这一张力时，混凝土表面则发生裂缝。

在混凝土浇筑后数小时,混凝土表面将出现大面积细微的龟裂。

2、碳化裂缝当混凝土的水泥用量较低、水灰比较大时，空气中的二氧化碳易渗透到混凝土中,混凝土的碳化反应在空气相对湿度为30％—50%时最为激烈，此时混凝土的碳化收缩将引起混凝土表面龟裂。

根治这类病害的方法是：在混凝土路面的混合料铺筑、振捣后，立即采用真空吸水工艺，此方法可以将混凝土中富裕的水分和空气一并吸出.这样既提高了混凝土强度又可控制混凝土表面的网裂病害。

（二)、贯穿裂缝水泥混凝土路面贯穿裂缝为贯穿板全厚度的横向裂缝、纵向裂缝、交叉裂缝和板交裂缝.1、横向裂缝垂直与行车方向的不规则裂缝称为横向裂缝,导致水泥混凝土路面出现横向裂缝的原因较多，其主要原因有以下三方面。

有关“混凝土裂缝”的治理方法
有关“混凝土裂缝”的治理方法如下：
1.表面修补法：既简单普遍的修补方式应当是表面修补法，表面修补法可用于解决对结构
承载力没有影响表面裂缝和深层裂缝。

表面裂缝和深层裂缝处理一般能通过涂抹环氧砂浆、水泥浆或刷混凝土表面的防腐涂料（如油漆、沥青等）对裂缝部位进行解决。

2.压力灌浆法：对于裂缝宽度≤0.2mm时，可以采用压力灌注法注入低粘度结构胶进行修
补。

3.增大加固法：在钢筋上浇混凝土要根据变压区高度来定，高度小就用增大加固法，浇混
凝土是在受拉区补浇，这种方法主要用来提高抗弯承载力，由于受拉区补浇混凝土现象是经常遇见的情况，因此增大加固法是主要针对这种现象来进行加固的。

4.粘合纤维加固法：当裂缝影响到混凝土结构性能时，需要考虑混凝土结构的加固方式，
结构加固常见的有：增大混凝土结构的截面积，将型钢包埋在构件的角部；预应力法加固混凝土结构；粘贴钢板加固混凝土结构，提升支点加固和喷射混凝土加固；粘合纤维加固法。

5.混凝土置换法：这种方法对于那些贯穿性裂缝比较适用，先将出现裂缝的混凝土凿除干
净，然后将新的混凝土或者其它材料（如砂浆、膨胀水泥混凝土等）置入其中。

混凝土裂缝解决方案
《混凝土裂缝解决方案》
混凝土裂缝是建筑结构中常见的问题，如果不及时解决，会对建筑物的稳定性和耐久性产生影响。

因此，针对混凝土裂缝的解决方案尤为重要。

首先，了解混凝土裂缝的成因是解决问题的第一步。

混凝土裂缝常见的成因包括设计缺陷、施工质量问题、材料问题、以及外部环境因素等。

因此，在解决混凝土裂缝问题时，需要针对性地进行分析和诊断，找到根本原因。

在了解问题成因的基础上，选择合适的解决方案至关重要。

根据裂缝的性质和成因，可以采取不同的修复方法。

例如，对于因设计缺陷引起的裂缝，可以通过重新设计并改进结构来解决问题；对于因施工质量问题引起的裂缝，可以进行修补或加固材料；对于因外部环境因素引起的裂缝，可以在表面覆盖防水层或采取其他措施来防止裂缝扩张。

此外，定期检查和维护也是解决混凝土裂缝问题的关键。

通过定期检查，可以及时发现并解决潜在的问题，从而保障建筑物的稳定性和耐久性。

综上所述，《混凝土裂缝解决方案》需要针对性地分析问题成因，选择合适的解决方案，并加强定期检查和维护，才能有效地解决混凝土裂缝问题，确保建筑物的安全和可靠性。

一、工程概况1. 工程名称：XX建筑工程2. 工程地点：XX市XX区3. 工程概况：本工程为多层住宅楼，总建筑面积约XX万平方米，地下车库、地上建筑共计XX层。

在主体混凝土结构工程施工过程中，楼面板处出现微裂缝，为确保工程质量，满足主体验收，特制定本专项方案。

二、裂缝原因分析1. 混凝土收缩：混凝土在硬化过程中，由于水泥水化热、水分蒸发等因素，导致混凝土产生收缩，从而产生裂缝。

2. 材料质量：水泥、砂、石等原材料质量不达标，配合比不合理，导致混凝土强度降低，产生裂缝。

3. 施工工艺：施工过程中，浇筑、振捣、养护等环节操作不规范，导致混凝土出现裂缝。

4. 环境因素：温度、湿度等环境因素的变化，对混凝土产生应力，导致裂缝产生。

三、裂缝处理方案1. 预防措施（1）优化混凝土配合比，提高混凝土抗裂性能。

（2）加强施工管理，严格控制浇筑、振捣、养护等环节。

（3）加强原材料质量检测，确保材料质量合格。

2. 处理方法（1）表面封闭方案：适用于浅表性裂缝、静态裂缝。

材料选择：抢修宝BC薄层快速封闭剂。

施工方法：将封闭剂均匀涂抹在裂缝表面，形成保护层。

（2）充填法：适用于裂缝宽度在0.1～1.0mm之间。

材料选择：环氧树脂、聚氨酯等注浆材料。

施工方法：将注浆材料注入裂缝，填充裂缝。

（3）注入法：适用于裂缝宽度在1.0mm以上。

材料选择：注浆泵、注浆嘴等。

施工方法：将注浆材料注入裂缝，填充裂缝。

（4）开槽填补法：适用于裂缝宽度较大、深度较深的裂缝。

施工方法：将裂缝两侧混凝土凿开，清理干净，填充修补材料。

四、施工要求1. 施工人员应严格按照施工方案进行操作，确保施工质量。

2. 施工过程中，加强现场巡查，发现问题及时处理。

3. 施工完成后，对处理效果进行评估，确保裂缝得到有效处理。

五、验收标准1. 裂缝宽度应小于0.2mm，无明显渗漏。

2. 处理后的混凝土表面应平整、美观。

3. 结构安全性能应符合设计要求。

本方案旨在为混凝土裂缝处理提供参考，具体施工过程中，应根据实际情况进行调整。

2023混凝土质量缺陷专项修补方案（通用5篇）混凝土质量缺陷专项修补方案1__X工程在混凝土结构自检验收过程中，发现少数楼层局部楼板存在裂纹，这些裂纹大多集中在大跨度板如客厅，卧室等部位，形状多为无规则曲线，少为网状；长度为几公分到1米多不等，深度有几毫米到十几公分不等；有的位于板上表面，有的位于板下表面，有的则形成上下贯穿的裂纹继而产生渗漏现象。

裂缝产生原因分析和处理方案如下。

一、裂缝产生的原因裂缝的成因较为复杂，比如板的跨中无抗裂钢筋网，板角及墙体的阳角处未设置足够的负筋等，本方案主要要从施工及管理方面进行分析，具体如下：1、楼面砼上荷载过早或荷载过于集中及支座处的负弯矩施工中在混凝土未达到规定强度，过早拆模，或者在混凝土未达到终凝时间就上荷载等。

这些因素都可直接造成混凝土楼板的弹性变形，致使砼早期强度低或无强度时，承受弯、压、拉应力，导致楼板产生内伤或断裂。

施工中不注意钢筋的保护，把板面负筋踩弯等，板的负筋位置偏下，致使板在负弯矩范围内首先开裂，继而在荷载作用下裂缝继续延伸。

终凝后上荷过于集中也会造成网状裂缝。

2、楼板内埋设电线套管板内PVC管使板内有效截面受到不同程度的削弱。

又因该管与混凝土的线胀系数不一致，粘结效果差，这时沿电线套管埋设方向就有可能因为应力集中而出现裂缝。

还有，水电管线多管重叠，致使板的有效厚度减少，沿管线方向会造成裂缝。

3、砼欠振或振捣不密实及支撑体系拆除后，砼在自身重力及（或）施工荷载作用下楼板在支座附近上部及跨中底部产生水平拉力，因欠振或振捣不密实砼内部压应力小于拉力而产生裂缝；另外混凝土初凝前不能有效振捣的搓毛造成裂缝是主要原因。

4、任意加大砼坍落度为了施工方便，任意加大板的砼坍落度，甚至在现场加水，造成浆料过多，混凝土离析；混凝土浇筑时表面为刮平方便随意浇水，部分浆料相对集中，表面收缩过大造成裂缝。

5、养护不当养护不当也是造成现浇混凝土板裂缝的主要原因。

过早养护会影响混凝土的胶结能力。

混凝土结构修补专项方案编制：审核：审批：广州富利建筑安装工程有限公司年月日混凝土结构修补专项施工方案一、工程简介工程名称：保利·香颂建设单位：武汉二零四九保利房地产开发有限公司勘察单位：中南勘察设计院（湖北）有限公司设计单位：中南建筑设计院股份有限公司监理单位：北京华远建施监理有限责任公司施工单位：广州富利建筑安装工程有限公司本工程坐落于武汉市经济技术开发区，北临陶仙路，西临陶家岭侧路，建筑面积约3.3㎡，泥浆护壁钻孔灌注桩基础，G11/G13/G14#楼均为地下2层、地上33层，商铺2层，建筑物高度分别为98.6m/98.6m/97.8m,G16#楼地上27层，地下两层,建筑物高度为80.4m，主楼标准层层高为2.9m，建筑物结构形式为：框架剪力墙结构。

二、编制目的混凝土施工中，会出现由于拆模引起的缺角掉菱、振捣不密实引起混凝土表蜂窝麻面，养护、应力释放、混凝土收缩等原因引起的裂缝，由于地下室属地下施工，由于工艺原因施工缝、诱导缝渗漏等工程通病。

轻者使内部的钢筋等材料产生腐蚀，降低钢筋混凝土材料的承载能力、耐久性等，严重的将威胁到人民的生命、财产。

为保证混凝土修补质量，确保地下室设计50年的使用寿命，特制定本方案。

三、施工工艺与技术要求施工流程：缺陷素描（照相采集）→素描图（照片）确认→修复位置凿挖→修复位置确认→修复及养护→验收1.缺角掉菱、蜂窝麻面修补对出现问题的砼部位观察，凿除不密实的混凝土，用清水洗刷干净，后采取以下相应的修补措施：a) 表面抹浆修补：对数量不多的小蜂窝、麻面、露石的砼表面，用1：2水泥砂浆抹面修整。

在抹砂浆前，需用钢丝刷或加压的水将待补砼表面清洗干净并湿润，抹浆初凝后加强养护工作。

b)细石砼修补：对蜂窝比较严重时，应凿除不密实的砼，用钢丝刷或加压的水将待补砼表面清洗干净，并浇水充分湿润后，用比原标号高一级的细石混凝土填补，并仔细捣实。

捣实后待细石砼初凝后，浇水养护7d。

第一章：编制依据一、本公司依据GB/T24001—2004环境管理标准编制的环境管理体系文件二、本公司依据GB/T28001—2011职业健康管理标准编制的职业健康管理体系文件三、本公司依据GB/T19001—2008质量管理体系标准编制的质量管理体系文件四、国家和行业现行施工验收规范、规程、标准以及成都市关于建筑施工管理的有关规定：（一）2011年第46号修正版《中华人民共和国建筑法》（二）建筑工程施工质量验收统一标准（GB50300-2013）（三）混凝土结构工程施工质量验收规范（GB50204-2015年版）（四）建筑机械使用安全技术规程（JGJ33-2012）（五）建筑施工安全检查标准（JGJ59-2011）（六）建筑施工组织设计规范（GB/T50502-2009）（七）建筑施工手册（第五版）第二章：组织机构及职责一、施工管理组织机构为更好保证住宅施工质量，特组建以项目经理潘仲鸿为领导的质量施工管理小组。

成都市质量技术监督检验检测服务中心工程常见质量问题专项施工方案管理组织机构详下图第三章、地下室混凝土开裂防治措施一、材料1 .不得采用冷轧钢筋和冷处理钢筋。

2 .混凝土在满足强度等级、耐久性等要求的情况下，应尽量减少水泥和水的用量。

受力结构混凝土强度等级多层建筑不得低于C25，高层建筑不得低于C30。

3. 混凝土宜选用中、低热硅酸盐水泥或低热矿渣硅酸盐水泥。

所用水泥的铝酸三钙含量不宜大于8%。

4 .细骨料宜采用中砂，含泥量不应大于3%。

细度模数为2.5～3.2。

5 .粗骨料宜采用粒径5mm～31.5mm，并应为连续级配，含泥量不应大于1%。

6 .混凝土掺合料和外加剂宜选用能减少混凝土收缩的产品。

7 .混凝土入模坍落度宜控制在160mm±20mm。

二、施工施工期间，地下室周边回填前，基坑内不得有积水。

应对地下室底板、梁、柱、墙、顶板的裂缝及变形情况进行定期观测，予以记录，并作相应处置。

混凝土楼板面产生裂缝处理施工方案
混凝土楼板面裂缝是在建筑施工过程中常见的问题，如果不及时处理，会对建
筑结构的稳定性和美观性造成影响。

本文将介绍混凝土楼板面产生裂缝的原因及处理施工方案。

产生裂缝的原因
1.干缩裂缝：混凝土在凝固过程中由于自身的体积收缩而产生的裂缝。

2.温度裂缝：混凝土在温度变化引起的收缩或膨胀导致的裂缝。

3.变形裂缝：由于外部载荷或地基沉降等因素引起的混凝土楼板面的
变形而产生的裂缝。

处理施工方案
为了有效处理混凝土楼板面产生的裂缝，需要采取以下施工方案：
1.修补裂缝：对于小幅裂缝，可以采用混凝土修补材料进行修补，确
保修补材料与原混凝土面层充分粘结。

2.注浆加固：对于较大裂缝，可以采用注浆加固的方法，选用高强度
的注浆材料填充并加固裂缝，提高楼板面的承载能力。

3.增加膨胀缝：在混凝土楼板面加固过程中，可以增加膨胀缝的设置，
减少混凝土的收缩变形，降低产生裂缝的可能性。

4.加固梁柱节点：混凝土楼板面与梁柱节点是容易发生裂缝的位置，
可以采用加固措施，如增加钢筋连接等方式提高节点的承载能力，减少裂缝的产生。

结语
混凝土楼板面产生裂缝是建筑施工中常见的问题，但通过合理的处理施工方案
可以有效减少裂缝对建筑结构造成的影响。

在施工过程中，应及时发现裂缝并采取相应的处理措施，确保建筑结构的安全性和稳定性。

一、适用范围适适用于工民建等建筑工程混凝土及砌体结构裂缝修补加固工程二、施工准备1、关键机具：角磨机，灌缝胶注射器、胶嘴、钢丝刷。

2、辅助机具：手吹风、搅拌器、手锤、墨斗、线坠、水平尺、盒尺、石笔等3、关键材料：卡本灌缝胶、封缝胶。

4、作业条件：4.1、熟悉图纸，做好技术交底4.2、施工前先清理施工区域内障碍物，清除施工面浮土及污渍。

4.3、依据图纸要求，确定胶嘴放置位置点。

4.4、夜间施工时，应合理安排工序，预防出现质量问题，施工场地应依据需要安装照明设施，在危险地段应设置显著标志。

裂缝修补方案：一、对于塑性裂缝和干缩裂缝只要确定其宽度小于0.2mm，裂缝深度还未达成保护层深度，而且裂缝已经处于静止状态，其修复方法可采取表面封闭法，操作步骤以下：1、使用钢丝刷或角磨机配金刚石角磨片打磨裂缝四面大于20mm范围，目标是清除混凝土表面炭化部分和污染物，打磨深度为1~3mm。

2、用酒精擦洗打磨过区域，以去除混凝土粉末和灰尘。

3、调配环氧石英砂浆，要求石英砂干燥且粒径大于0.1mm颗粒不超出总重50%;环氧树脂和固化剂百分比按固化剂使用要求;石英砂掺加数量依据和易性调配。

4、在裂缝周围打磨区域表面涂刷一层环氧浆液，以利于后抹材料和混凝土结合。

5、用专用抹压工具将调配好环氧砂浆抹压于裂缝表面，，待砂浆固化后即可进行装饰工作及后序施工。

二、对于塑性裂缝和干缩裂缝假如确定其宽度超出0.2mm，裂缝深度已经达成或超出保护层深度，而且裂缝已经处于静止状态，其修复方法可采取表面凿槽法，操作步骤以下：1、使用电锤或钢钎沿裂缝走向在混凝土表面凿槽，槽宽和槽深依据裂缝深度和有利于封缝来确定，通常槽深大于等于裂缝深度，槽宽大于20mm为宜。

凿槽时注意应先沿裂缝打开，再向两侧加宽。

2、使用钢丝刷或角磨机配金刚石角磨片打磨裂缝两边大于20mm范围，目标是清除混凝土表面炭化部分和污染物，打磨深度为1~3mm。

3、用吹风机吹净沟槽内外浮灰尘，再用酒精擦洗沟槽内表面和周遍打磨过区域，以根本去除沟槽内外混凝土粉末和灰尘。

一、方案概述为确保道路基层裂缝得到及时、有效的处理，提高道路使用寿命和行车安全，特制定本专项方案。

本方案旨在对基层裂缝的成因进行分析，并提出针对性的处理措施，确保裂缝得到彻底修复。

二、裂缝成因分析1. 材料因素：基层材料质量不达标、配合比不合理、材料含水量过高或过低等。

2. 施工因素：施工工艺不规范、压实度不足、养护不到位等。

3. 环境因素：气候变化、地基沉降等。

三、处理措施1. 预防措施（1）选用优质基层材料，确保材料质量符合规范要求。

（2）优化配合比，确保基层材料具有良好的稳定性。

（3）加强施工管理，严格执行施工规范，提高施工质量。

（4）加强养护，确保基层材料在施工过程中保持湿润状态。

2. 处理措施（1）裂缝清理：使用风镐或人工将裂缝凿开，宽度为15~20cm，深度与基层设计相等。

（2）裂缝修补：采用C25标号的混凝土补齐开口，浇筑时需均匀、振捣，浇筑高度应略高于基层的顶高程2~3cm。

（3）裂缝灌缝：对小于等于5mm的裂缝灌SBS改性乳化沥青；对大于5mm的裂缝灌热的重交沥青。

（4）喷洒透层油：在裂缝两侧各0.75m范围内，按0.5kg/m2沥青用量喷洒透层乳化沥青。

（5）铺设聚脂玻纤防裂布：幅宽为1.5m的聚脂玻纤防裂布，采用聚脂玻纤防裂布平铺在裂缝两侧各0.75米范围内，并用带有垫片的钢钉固定，使之与基层牢固粘结在一起。

（6）撒布粘层油：在裂缝两侧各0.75m范围内按0.3kg/m2的沥青用量撒布粘层乳化沥青，待乳化沥青破乳后，按10kg/m2撒布3-5mm石屑（根据设计厚度选择5-10mm），将聚脂玻纤防裂布覆盖。

四、施工注意事项1. 施工前，对基层裂缝进行详细调查，记录裂缝长度、部位、缝宽和形成原因。

2. 施工过程中，严格按照施工规范进行操作，确保施工质量。

3. 施工完成后，加强养护，确保基层裂缝得到有效修复。

4. 定期对道路基层裂缝进行检查，及时发现并处理新出现的裂缝。

五、总结本专项方案旨在为基层裂缝处理提供一套科学、合理的处理方法。

可编辑修改精选全文完整版混凝土裂缝处理方案篇一：混凝土裂缝处理施工方案（2466字）根据现场勘察，沙湖泵站混凝土结构中多处出现裂缝现象，且多数集中在泵房内部，由于裂缝对水工建筑物有极大的危害作用，现经多方研究决定对其进行补强处理，具体施工方案及工艺如下：1.工程特点经现场勘察，此工程主要有以下特点：1）多数裂缝在泵房（主要建筑物）内部，对泵站安全危害极大；2）裂缝大多为贯穿性裂缝；3）裂缝宽度一般在0.2mm左右且为老混凝土；4）裂缝处理的施工期外界温度对处理效果无太大影响。

2.处理方案针对该工程的特点，综合考虑现场情况、工期要求等因素，拟采用：1）贯穿裂缝：采用环氧材料进行化学灌浆处理；2）表面裂缝：采用环氧砂浆嵌缝处理。

3.材料选择在材料的选用上，水溶性聚氨酯材料适用于水下混凝土或基础的防渗堵漏加固方面，而沙湖泵站裂缝大多在水上，且裂缝相对稳定，根据水溶性聚氨酯材料和环氧树脂灌浆材料的性能比较，我们认为采用环氧树脂灌浆材料更为合适些，因为它具有粘度小、可灌性强、和混凝土的粘结强度高、浆液固结后的抗压强度和抗拉强度都很好、有较好的补强加固作用、且凝固时间可以进行调节以满足施工不同需要等效果。

具体情况见表1、2、3：表1.环氧树脂灌浆材料的主要性能指标：（见附表1）表2.环氧树脂灌浆材料配合比：（见附表2）表3.环氧砂浆配合比：（见附表3）4.施工工艺要点1）贯穿裂缝处理根据沙湖泵站实际情况，制订灌浆工艺流程为：施工准备→查缝定位→凿槽→孔位布置→钻孔→清孔→安装灌浆管→封缝→试气补漏→现场灌浆→缝面处理→验收先开槽封缝，后钻孔注浆、采用封缝和注浆相结合的治理裂缝的方法。

①查缝定位：组织人员对裂缝进行排查，并在裂缝处作出明显标记；②凿槽：沿裂缝凿除裂缝两侧混凝土，开缝宽度为5cm左右，深度为5～8cm，开槽长度沿裂缝两端各延长10～20cm，然后用水清洗凿除面；③孔位布置：孔位布置的原则是先疏后密，孔距0.5～0.8m；④钻孔；孔要求深而细，钻60˚斜孔，孔径为ø8~ø18，孔深为混凝土厚度1/2～2/3，本工程中采用电锤钻孔；⑤清孔：用压风机冲孔，然后用水冲洗，将孔内沉碴、淤泥彻底清理干净，通过冲孔可了解孔位之间的连通关系，从而确定压浆孔和通气孔；⑥安装灌浆管：沿钻孔方向布置好灌浆管，并将其固定牢固，另一接头连接手摇灌浆泵；⑦封缝：先用环氧基液在砼清洗面上涂一层1mm厚的环氧基液，后将配制好的环氧砂浆捏成团状沿裂缝顺序依次嵌入凿槽中，并用锤子轻轻敲打砂浆外露面，使其与砼面充分接触，最后再在环氧砂浆表面涂一层厚度为1mm左右的环氧基液，基液涂刷厚度要均匀；⑧试气补漏：检查注浆嘴孔口有无渗漏水、孔洞是否畅通和提供裂缝注浆进浆压力；⑨灌浆：灌浆顺序自下而上单孔逐一连续进行，将环氧树脂灌浆材料按配合比配制好，通过压力泵由管线送浆液至工作面而进行压浆，压浆工序可视浆液的凝结时间而定，以保证其结实强度。

混凝土基层裂缝的修补方案主要取决于裂缝的类型和严重程度。

以下是一些常见的修补方案：
1. 表面修复：对于较小的裂缝，可以采用表面修复的方法。

具体做法包括涂抹水泥砂浆、使用混凝土修补剂或环氧砂浆等材料进行填补。

这些材料能够提供良好的粘附性，使裂缝得到填补并且具有一定的耐久性。

2. 局部加固：对于较大的裂缝，可以采用局部加固的方法。

具体做法包括使用钢筋网片、碳纤维布或钢板等材料对裂缝部位进行加固。

这些材料能够提供较高的承载能力和抗拉强度，有效地增强混凝土基层的强度和稳定性。

3. 整体加固：对于非常严重的裂缝，需要考虑整体加固的方法。

具体做法包括使用预应力钢筋、钢丝网或钢板等材料对整个结构进行加固。

这样可以提高整个结构的承载能力和稳定性，保证结构的安全使用。

无论采用哪种修补方案，都需要根据具体情况进行评估和选择。

同时，在施工过程中，要保证混凝土基层的干燥和清洁，遵循施工规范和注意事项，确保修补质量得到保障。

一、方案背景为确保工程质量，防止裂缝的产生，根据《建筑工程施工质量验收统一标准》及《混凝土结构工程施工质量验收规范》等相关规定，结合本工程实际情况，特制定本施工缝专项方案。

二、施工缝定义及分类施工缝是指混凝土结构因施工需要，在施工过程中暂时中断浇筑而形成的缝隙。

根据施工缝形成的原因和位置，可分为以下几类：1. 施工缝：因施工工艺要求，在结构断面分阶段浇筑时形成的缝隙。

2. 温度缝：因温度变化，混凝土收缩不均匀而产生的缝隙。

3. 干缩缝：因混凝土早期水分蒸发，体积收缩而产生的缝隙。

三、施工缝处理原则1. 减少施工缝数量，提高结构整体性。

2. 控制施工缝的位置，尽量避开结构受力部位。

3. 采取有效措施，确保施工缝的质量。

四、施工缝处理方法1. 施工缝位置设置（1）施工缝位置应设置在结构受力较小的部位，如梁、板、柱的端部等。

（2）施工缝应避开主筋、预埋件等结构构件。

2. 施工缝处理措施（1）施工缝处理前，应清除已浇筑混凝土表面的浮浆、油污等杂物，确保新混凝土与旧混凝土的粘结强度。

（2）采用混凝土凿毛机或人工凿毛的方式，将已浇筑混凝土表面处理成粗糙面，以增强新旧混凝土的粘结强度。

（3）在施工缝处铺设隔离层，如塑料薄膜、油纸等，防止新旧混凝土粘结不良。

（4）浇筑新混凝土前，应对施工缝处进行湿润处理，提高新旧混凝土的粘结强度。

3. 施工缝浇筑（1）浇筑新混凝土时，应从施工缝一侧开始，逐步向另一侧推进，避免出现冷缝。

（2）浇筑过程中，应严格控制混凝土的浇筑速度和振捣时间，确保混凝土密实。

（3）浇筑完成后，应及时进行养护，防止混凝土早期裂缝。

五、施工缝质量控制1. 施工缝位置、宽度、深度应符合设计要求。

2. 施工缝表面应平整、光滑，无杂物。

3. 新旧混凝土的粘结强度应符合设计要求。

六、总结本施工缝专项方案旨在确保混凝土结构施工过程中的施工缝质量，防止裂缝的产生，提高工程整体质量。

在施工过程中，应严格按照本方案执行，确保施工缝处理效果。
