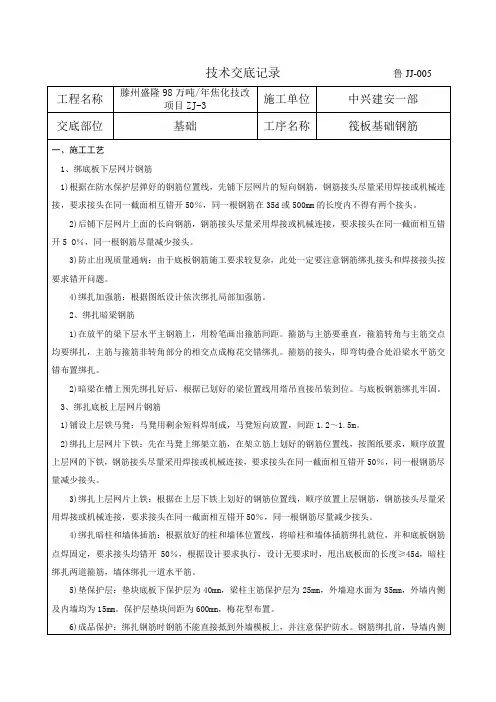

筏板基础钢筋绑扎质量技术交底工程名称建设单位工程编号监理单位交底部位施工单位交底人签字交底日期分部分项工程钢筋制安接收人签字交底内容：一、施工准备：1、材料准备：按设计图纸及配料单配制成型的钢筋，20#～22#火烧丝、钢筋马凳、固定双排墙筋用的梯子筋、大理石及塑料垫块；2、主要机具：钢筋钩子、小撬杠、扳子、墨斗、钢丝刷、运钢筋手推车、粉笔等；3、施工条件：（1）按施工平面图规定的位置清理、平整好钢筋堆放场地，准备好垫木，按绑扎顺序分类堆放钢筋，如有锈蚀需预先进行除锈处理；（2）核对图纸、配料单、与已配好的钢筋的钢号、规格尺寸、形状、数量上是否一致，如有问题及时解决；（3）垫层清理干净，并已弹好底层钢筋的位置线、插筋位置线及模板控制线，并经过自检合报项目部质量员验收合格，方可进行下道工序施工；（4）熟悉图纸研究好钢筋绑扎顺序，进行技术交底；二、施工技术要求及施工工艺：工艺流程：划钢筋位置线→运钢筋→摆板下铁下排筋和附加筋→搭绑扎梁筋架子→绑梁上铁上排、箍筋和下铁下排主筋→摆底板下铁上排钢筋和附加筋→绑东西向梁的上排钢筋和下铁下排钢筋→绑马凳、摆底板东西向上铁下排钢筋→摆(绑扎)底板上铁上排钢筋→插墙、柱插筋。
1、划钢筋位置线：按图纸标明的钢筋间距，算出底板实际需用的钢筋根数，一般让靠近底板模板边的那根钢筋离模板边为5cm，梁边筏板筋距梁边6.5 cm，在保护层上弹出钢筋位置线（包括基础梁钢筋位置线）。
2、运钢筋：钢筋采用人工及塔吊从钢筋加工厂运到基坑内，吊运时一定要按绑扎先后顺序分类吊运，以免造成钢筋混乱；3、摆筏板下铁下排钢筋和附加筋：根据所划的钢筋位置线，开始摆放钢筋，同时用直螺纹开始连接，连接技术要求见钢筋直螺纹技术交底。
主筋下面应垫40厚的大理石垫块，垫块分布密度以不被压碎为宜。
4、搭绑扎梁筋架子：摆梁钢筋前，用钢管搭架子，用来支撑梁的钢筋。
连接钢管的卡子必须拧紧，钢管下面必须垫木板。
5、摆梁上铁上排、梁箍筋和下铁下排主筋：首先把梁的上铁摆在钢筋架子上，根据图纸在钢筋上用粉笔划出箍筋位置线，然后套箍筋(箍筋弯钩应错开)。

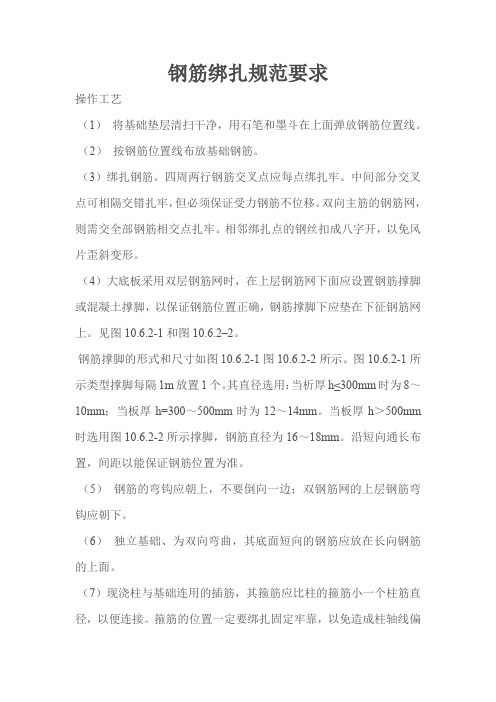

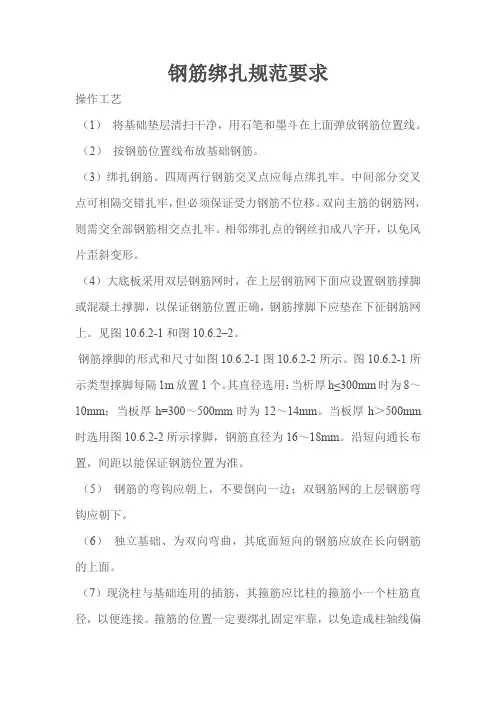

钢筋绑扎规范要求操作工艺（1）将基础垫层清扫干净，用石笔和墨斗在上面弹放钢筋位置线。
（2）按钢筋位置线布放基础钢筋。
（3）绑扎钢筋。
四周两行钢筋交叉点应每点绑扎牢。
中间部分交叉点可相隔交错扎牢，但必须保证受力钢筋不位移。
双向主筋的钢筋网，则需交全部钢筋相交点扎牢。
相邻绑扎点的钢丝扣成八字开，以免风片歪斜变形。
（4）大底板采用双层钢筋网时，在上层钢筋网下面应设置钢筋撑脚或混凝土撑脚，以保证钢筋位置正确，钢筋撑脚下应垫在下征钢筋网上。
见图10.6.2-1和图10.6.2–2。
钢筋撑脚的形式和尺寸如图10.6.2-1图10.6.2-2所示。
图10.6.2-1所示类型撑脚每隔1m放置1个。
其直径选用：当析厚h≤300mm时为8～10mm；当板厚h=300～500mm时为12～14mm。
当板厚h＞500mm 时选用图10.6.2-2所示撑脚，钢筋直径为16～18mm。
沿短向通长布置，间距以能保证钢筋位置为准。
（5）钢筋的弯钩应朝上，不要倒向一边；双钢筋网的上层钢筋弯钩应朝下。
（6）独立基础、为双向弯曲，其底面短向的钢筋应放在长向钢筋的上面。
（7）现浇柱与基础连用的插筋，其箍筋应比柱的箍筋小一个柱筋直径，以便连接。
箍筋的位置一定要绑扎固定牢靠，以免造成柱轴线偏移。
（8）基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm，当无垫层时不应小于700mm。
（9）钢筋的连接：1）钢筋连接的接头宜设置在受力较小处。
接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍；2）若采用绑扎搭接接头，则接头相纵向受力钢筋的绑扎接头宜相互错开；钢筋绑扎接送连接区段的长度为1.3倍搭接长度（LL）；凡搭接接头中点位于该区段的的搭接接头均属于同一连接区段；位于同一区段内的受拉钢筋搭接接头面积百分率为25%；3）当钢筋的直才能d＞16mm时，不宜采用绑扎接头；4）纵向受力的钢筋采用机械连接接头或焊接接头时，连接区段的长度为35d（d为纵向受力钢筋的较大值）且不小于50mm。
样板间查收记录表编号： 001工程名称分项工程钢筋工程施工单位项目经理分包单位/ 技术负责人查收部位基础筏板查收日期2014 年 9月依照：唐徕花园项目施工图纸及有关施工质量查收规。
1.绑扎前用粉笔划好底板钢筋的分档标点线和钢筋地点线，并摆放基层钢筋。
2.钢筋的摆放次序：底板基层钢筋：长向筋在下，短向筋在上；底板面层钢筋：短向筋在下，长向筋在上，全部交点均应绑扎。
样板 3、绑扎好基层钢筋后，开始绑扎基础暗梁钢筋和摆放钢筋支架，钢筋支架用施工状况B18 钢筋焊成“人”字形，净高度853 ㎜，以后即可绑扎上层纵横两个方向的详尽说明定位钢筋，并在定位钢筋上用粉笔依据设计间距画线，而后挨次摆放上层纵横钢筋，绑扎方法同基层钢筋。
4、受力钢筋焊接或搭接接头地点应正确，底部两剪力墙跨中l 0/3 （包含l 0/3 ， l 0为左跨和右跨之较大值）围为贯穿纵筋连结区，顶部剪力墙双侧各l 0/4围为顶部贯穿纵筋连结区，在连结区，纵筋能够搭接或焊接，但同一连结区段接头面积百分率不得大于50％。
□赞同按此样板施工查收□不一样意按此“样板”施工。
结论查收建议建设单位：富地房地产开发监理单位：正源建设监理施工单位：中国建筑第六工程局编号： 002工程名称分项工程模板工程施工单位中国建筑第六工程局项目经理分包单位/ 技术负责人查收部位地下室负一层查收日期2014 年 9月依照：施工图纸及有关规、规程。
做法： 1 、接缝不该漏浆；浇筑混凝土前，木模板应浇水润湿，模板无积水：；浇筑混凝土前，模板杂物应清理干净；对清水混凝土工程及装修混凝土工程，应使用能达到设计成效的模板。
样板2、模板支撑系统、后浇带拆掉能否切合规要求。
施工3、跨度不小于4m 的现浇梁、板，其模板应按设计要求起拱；当设计无要求时，起拱高度宜为跨度的1% ～3% 。
状况4、模板支设尺寸、标高、加固系统应切合施工质量要求。
详尽说明增补建议□赞同按此样板施工查收□赞同按此样板施工，但应按“增补建议”进行完美结论□不一样意按此“样板”施工。

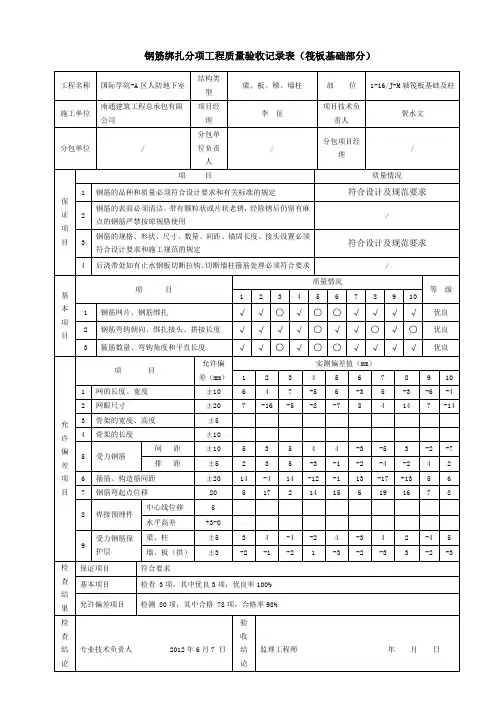

基础钢筋分项工程质量验收记录工程名称：XXX基础钢筋分项工程工程地点：XXXXXX检验单位：XXXXX检测有限公司日期：XXXX年XX月XX日一、工程基本情况1.工程名称：XXX基础钢筋分项工程2.工程地点：XXXXX3.工程规模：XXX平方米4.施工单位：XXXX有限公司5.监理单位：XXX监理有限公司二、工程验收内容本次工程验收主要针对基础钢筋分项工程的质量进行检验，包括钢筋的型号、数量、质量、安装质量等方面的验收。
三、检查方法和标准1.检查方法：采用目测、测量等方法对基础钢筋进行检查。
2.验收标准：参考相关国家标准，检查钢筋的型号是否符合设计要求，数量是否与图纸一致，钢筋的质量是否合格，钢筋的安装是否符合规范等。
四、基础钢筋分项工程验收结果1.钢筋型号与设计要求一致。
2.钢筋数量与设计图纸一致。
3.钢筋质量经过抽样检测，均符合相关国家标准。
4.钢筋的安装质量经过检查，符合相关国家标准。
五、存在问题及整改措施1.部分钢筋的弯曲度不满足要求，需要进行整改。
整改措施：与施工单位协商，重新铺设符合要求的钢筋。
2.部分钢筋的连接处存在焊接问题，需要进行整改。
整改措施：与施工单位协商，重新焊接钢筋，确保连接牢固。
六、工程质量评定经检查，基础钢筋分项工程是否符合相关国家标准和设计要求，整体质量合格，可进行下一步的工程施工。
七、检验单位意见：XXXX检测有限公司检验人员：XXX日期：XXXX年XX月XX日八、施工单位意见：XXXX有限公司日期：XXXX年XX月XX日九、监理单位意见：XXX监理有限公司监理人员：XXX日期：XXXX年XX月XX日以上是基础钢筋分项工程质量验收记录，共计XXX字。
B9 xxx邻里中心工程（基础分部）质量评估报告业主单位： xxx邻里中心发展有限公司监理单位： xxx工业园区智宏管理咨询有限公司设计单位： xxx市工业园区设计研究有限责任公司勘察单位：上海华光地质勘查研究院有限公司施工单位： xxx二建有限责任公司总监理工程师：验收日期：xxx年5月6日目录一、基础工程概况二、施工过程中的质量控制三、抽查见证及质量控制资料的情况四、检查出的问题及整改结果五、工程质量评估结论x x x邻里中心基础分部质量评估报告一、基础工程概况本工程总建筑面积约15万平方米，地下建筑面积69281.40平方米，地上建筑面积为82830.72平方米，建筑高度23.6米,（室外地坪至屋面）、局部31.6 米，地上4层﹑地下2层；地下底板面标高为﹣9.300 m，地下室地板厚850 ㎜；地下室为汽车停车库及设备机房。
本工程结构形式为钢筋混凝土框架结构，混凝土强度等级：地下室底板混凝土垫层强度等级为C15；负二层地下室部分柱子混凝土强度等级为C50；人防墙墙为C35；外墙为C35，地下伐板、板墙为防水混凝土，抗渗等级：p8；受力钢筋保护层厚度：基础外墙、池壁迎水面为50㎜；基础其它部分为40㎜；墙、板为20mm；梁柱30mm，板为15 mm。
地下室防水采用卷材防水。
本工程基桩采用φ700孔径的钻孔灌注桩（混凝土为C40水下灌注砼），总桩数为474根；φ700孔径的钻孔灌注桩采用后侧壁压浆施工工艺，桩端持力层为9-1粉土夹粉砂层。
桩有效长12米多种；钢筋笼型号-18.40m～-14.40m配筋为10Φ25，箍筋：Φ8@200螺旋箍筋；-14.40m～-10.60m为15Φ25，箍筋为Φ8@200螺旋箍筋；-10.60m～-6.90m为15Φ25，箍筋：Φ8@100的螺旋箍筋。
直单桩竖向抗拔承载力特征值为1300KN。
桩基工程质量评估报告另列。
工程建设相关单位：业主单位：xxx邻里中心发展有限公司监理单位：xxx工业园区智宏管理咨询有限公司设计单位：xxx市工业园设计研究院有限责任公司勘察单位：上海华光地质勘查设计院有限公司；施工单位：xxx二建有限责任公司桩基单位：：江苏建基建设集团二、施工过程中的质量控制在施工过程中，按照事前控制、事中控制、事后控制进行全过程控制。
按质量验收要求进行质量自检，填写验收单一、钢筋工程检验批质量验收记录填写说明【规范名称及编号】《混凝土结构工程施工质量验收规范》GB50204-2015，条文摘录5 钢筋分项工程5.1 一般规定5.1.1浇筑混凝土之前，应进行钢筋隐蔽工程验收。
隐蔽工程验收应包括下列主要内容：1纵向受力钢筋的牌号、规格、数量、位置；2钢筋的连接方式、接头位置、接头质量、接头面积百分率、搭接长度、锚固方式及锚固长度；3箍筋、横向钢筋的牌号、规格、数量、间距、位置，箍筋弯钩的弯折角度及平直段长度；4预埋件的规格、数量和位置。
5.1.2钢筋、成型钢筋进场检验，当满足下列条件之一时，其检验批容量可扩大一倍：1获得认证的钢筋、成型钢筋；2同一厂家、同一牌号、同一规格的钢筋，连续三批均一次检验合格；3同一厂家、同一类型、同一钢筋来源的成型钢筋，连续三批均一次检验合格。
5.2材料主控项目5.2.1 钢筋进场时，应按国家现行相关标准的规定抽取试件作屈服强度、抗拉强度、伸长率、弯曲性能和重量偏差检验，检验结果应符合相应标准的规定。
检查数量：按进场批次和产品的抽样检验方案确定。
检验方法：检查质量证明文件和抽样检验报告。
5.2.2 成型钢筋进场时，应抽取试件作屈服强度、抗拉强度、伸长率和重量偏差检验，检验结果应符合同家现行有关标准的规定。
对由热轧钢筋制成的成型钢筋，当有施工单位或监理单位的代表驻厂监督生产过程，并提供原材钢筋力学性能第三方检验报告时，可仅进行重量偏差检验。
检查数量：同一厂家、同一类型、同一钢筋来源的成型钢筋，不超过30t为一批，每批中每种钢筋牌号、规格均应至少抽取1个钢筋试件，总数不应少于3个。
检验方法：检查质量证明文件和抽样检验报告。
5.2.3 对按一、一、三级抗震等级设计的框架和斜撑构件（含梯段）中的纵向受力普通钢筋应采用HRB335E,HRB400E、HRB500E,HRBF335E,HRBF400E或HRBF500E钢筋，其强度和最大力下总伸长率的实测值应符合下列规定：1 抗拉强度实测值与屈服强度实测值的比值不应小于1.25；2 屈服强度实测值与屈服强度标准值的比值不应大于1.30；3 最大力下总伸长率不应小于9%。
