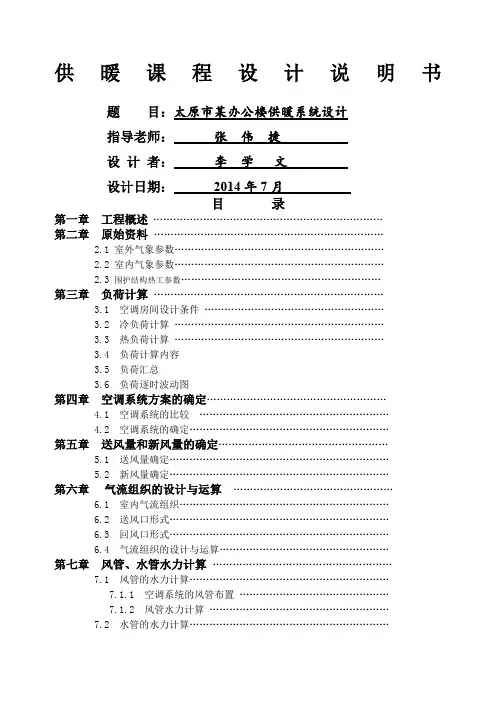

空调工程课程设计说明书范本(doc 34页)

供暖课程设计说明书题目：太原市某办公楼供暖系统设计指导老师：张伟捷设计者：李学文设计日期：2014年7月目录第一章工程概述……………………………………………………………第二章原始资料……………………………………………………………2.1 室外气象参数………………………………………………………2.2 室内气象参数………………………………………………………2.3 围护结构热工参数……………………………………………………第三章负荷计算……………………………………………………………3.1 空调房间设计条件………………………………………………3.2 冷负荷计算………………………………………………………3.3 热负荷计算………………………………………………………3.4 负荷计算内容3.5 负荷汇总3.6 负荷逐时波动图第四章空调系统方案的确定………………………………………………4.1 空调系统的比较…………………………………………………4.2 空调系统的确定……………………………………………………第五章送风量和新风量的确定……………………………………………5.1 送风量确定…………………………………………………………5.2 新风量确定…………………………………………………………第六章气流组织的设计与运算…………………………………………6.1 室内气流组织………………………………………………………6.2 送风口形式…………………………………………………………6.3 回风口形式…………………………………………………………6.4 气流组织的设计与运算……………………………………………第七章风管、水管水力计算………………………………………………7.1 风管的水力计算……………………………………………………7.1.1 空调系统的风管布置………………………………………7.1.2 风管水力计算………………………………………………7.2 水管的水力计算……………………………………………………7.2.1 供、回水管的水力计算……………………………………7.2.2 凝水管设计…………………………………………………第八章系统选型8.1 冷热源选择…………………………………………………………8.2.1 冷源选择……………………………………………………8.2.2 热源选择……………………………………………………8.2 风机盘管的选择……………………………………………………8.3 新风机组选择………………………………………………………8.4 空调机组选择………………………………………………………8.5 冷水机组选择………………………………………………………8.6 水泵的选择…………………………………………………………8.6.1 冷冻水泵的选择………………………………………………8.6.2 冷却水泵的选择………………………………………………8.6.3 水泵配管布置…………………………………………………8.7 冷却塔的选择……………………………………………………第九章全年运行工况分析9.1 空调系统的全年运行9.2空调系统的调控策略9.2.1 集散型系统能量管理和控制程序9.2.2 风机盘管自动控制系统9.2.3 新风机组自动控制系统9.2.4 空调机组自动控制系统参考文献……………………………………………………………………………附表…………………………………………………………………………………附表一：各房间负荷明细表附表二：各层负荷统计表附表三：风量计算表附表四：气流组织计算表附表五：一楼风管水力计算表附表六：一楼风管水力分析表附表七：九层风机盘管选型表附表八：九层水管水力计算表附表九：新风系统水力计算与环路分析表第一章工程概况本设计任务系以杭州市某税务办公楼为对象的空调系统设计，该办公楼总建筑面积14600平方米，空调面积10435平方米。

空调工程课程设计说明书21. 引言本课程设计旨在让学生在实践中掌握空调工程设计的基本原理和方法，并通过实际案例来提升学生的能力和综合素质。

本文档将详细介绍本次课程设计的目标、内容、要求和评分标准。

2. 课程设计目标本次课程设计的目标是让学生能够：•掌握空调工程设计的基本原理和方法；•运用所学知识解决实际问题；•提升学生的综合素质和团队合作能力；•培养学生的创新意识和解决问题的能力。

3. 课程设计内容本次课程设计的内容包括以下几个方面：3.1 理论学习学生需要通过自主学习或教师讲授，掌握以下知识点：•空调系统的基本原理；•空调系统的组成和构造；•空调系统的设计要求和步骤；•空调系统的调试和运行。

3.2 实践操作学生需要根据给定的案例，在实验室或实际场地进行实践操作，具体包括以下步骤：1.确定设计要求和条件；2.进行初步设计，并进行设计计算；3.进行详细设计，并进行各项参数计算；4.绘制工程图纸和施工图纸；5.进行系统的调试和运行。

3.3 报告撰写学生需要根据实践操作的结果，撰写课程设计报告，报告的内容包括以下几方面：•设计要求和条件的描述；•系统的初步设计和计算结果；•系统的详细设计和各项参数计算结果；•工程图纸和施工图纸的绘制；•系统的调试和运行结果分析。

4. 课程设计要求本次课程设计的要求如下：1.学生需自主组队进行课程设计，每队人数不超过4人；2.学生需按照指定的案例进行设计，不得修改案例要求和条件；3.学生需按照规定时间完成实践操作和报告撰写；4.学生还需提交设计报告和图纸，并进行现场展示和答辩。

5. 评分标准根据学生的实践操作和报告撰写情况，以及现场展示和答辩表现，按照以下评分标准进行评分：•设计报告的完整性和准确性：40分；•工程图纸和施工图纸的准确性和规范性：30分；•实践操作的完成情况和结果分析：20分；•现场展示和答辩的能力和表现：10分。

评分结果经教师评审后确定，将根据分数高低进行排名。

摘要本设计是广西南宁市某机械厂技术管理楼的空调设计，拟为其设计一套既合理实用，又能兼顾节能要求的空调系统，在为工作人员提供舒适环境的同时尽量节约能源。

设计的主要内容有：空调冷、热负荷的计算；空调系统方案的确定；空调末端处理设备的选型；风系统的设计与计算等。

根据建筑物本身的特点、功能需要和有关规范要求，确定本建筑办公室、会议室采用风机盘管加新风调节系统，计量室和仪表室采用全空气一次回风系统。

关键词：管理楼风机盘管加新风系统一次回风系统目录1 设计题目及设计参数 (1)1.1设计题目 (1)1.2概述 (1)2 空调负荷计算 (2)2.1冷负荷计算 (2)2.2外墙与屋顶瞬变传热引起的冷负荷 (3)2.3内维护结构冷负荷 (3)2.4玻璃窗的传热冷负荷计算 (4)2.5设备、照明和人体的冷负荷 (5)2.6地面传热引起的冷负荷 (6)3.房间符合计算总表 (6)3.1 房间负荷计算总表 (6)3.2 湿负荷计算 (20)3.3夏季送风量和送风状态的确定 (22)4.设备选型 (26)4.1恒温恒湿机的选择 (26)4.2办公室风机盘管的选择 (27)4.3 办公室新风机组的选择 (29)4.5会议室新风机组的选择 (30)4.6管道的阻力计算、风口的选型布置 (31)4.6风道的布置和制作要求 (32)4.7风道的选择原则 (33)4.8恒温恒湿系统风管的布置和阻力计算 (33)4.9独立新风系统风管的布置和阻力计算 (36)4.10 会议室新风风管管径计算 (38)4.11 设备清单 (39)5设计心得体会 (39)6参考文献 (40)1 设计资料1.1设计题目：南宁市某机械厂技术管理楼空调工程设计1.2概述1.2.1工程概况本建筑物为广西南宁市某机械厂技术管理楼。

1.室外设计气象参数（1）北纬22°49′，东经108°21′（2）大气压力：夏季室外大气压力996.0 hPa，冬季室外大气压力1011.4hPa。

空调工程课程设计说明书1. 引言本文档是关于空调工程课程设计的详细说明书。

本课程设计旨在帮助学生深入理解和应用空调工程原理，通过设计空调系统的过程，提高学生的工程设计能力和实践能力。

2. 课程设计目标本课程设计的主要目标如下：1.理解空调工程的基本原理和技术要求；2.掌握空调系统的设计方法和流程；3.学会使用相关的设计软件和工具；4.培养团队合作精神和项目管理能力；5.培养分析和解决问题的能力。

3. 课程设计内容本课程设计的内容涵盖以下几个方面：1.空调系统基本原理和分类；2.空调系统的设计要求和标准；3.空调系统的各种组件和设备；4.空调系统的热负荷计算和能耗评估；5.空调系统的管道布置和风管设计；6.空调系统的控制策略和优化方法。

4. 参考资料本课程设计参考以下文献和资料：1.《空调工程手册》2.《暖通空调设计规范》3.《空调系统设计与施工技术》4.相关期刊论文和学术研究成果5. 课程设计要求在完成课程设计过程中，学生需要满足以下要求：1.严格按照设计流程和标准进行设计；2.使用相关的设计软件进行模拟和仿真；3.考虑实际工程应用中的技术和经济因素；4.提交完整的设计报告和相关文档；5.遵守学术道德和学校的相关规定。

6. 课程设计流程本课程设计的流程包括以下几个步骤：1.确定设计目标和要求；2.进行空调系统的热负荷计算；3.确定系统的设计方案和参数；4.进行管道和风管的布置设计；5.进行控制策略和优化方法的设计；6.编制设计报告和相关文档；7.进行设计结果的评估和检验；8.最终提交设计成果和总结报告。

7. 课程设计评分标准本课程设计的评分标准如下：1.设计报告和相关文档的书写格式和内容质量（40%）；2.设计方案和参数的合理性和科学性（30%）；3.管道和风管设计的准确性和可行性（20%）；4.控制策略和优化方法的创新性和有效性（10%）。

8. 总结通过本课程设计，学生将能够系统地学习和应用空调工程的相关理论和技术知识，提高自己的实际操作能力和问题解决能力。

空调工程课程设计说明书目录前言... ............................................ 1 第一章工程概述与设计依据 . (2)1.1 工程概述 (2)1.2 设计依据 (2)1.2.1 围护结构热工指标 (2)1.2.2 室外设计参数 (2)1.2.3 室内设计参数 (3)1.2.4 体力活动性质 ....................................... 3 第二章负荷计算 (4)2.1 夏季冷负荷的计算 (4)2.1.1 夏季冷负荷的组成 (4)2.1.2空调冷负荷计算方法 (4)2.2 湿负荷的计算 (8)2.2.1 湿负荷的组成 (8)2.2.2 湿负荷的计算方法 ................................... 9 第三章空调方案的确定 . (9)3.1 空调系统的确定 (9)3.1.1 风机盘管加新风方式的确定 (9)3.2 空气处理过程设计 (10)3.2.1 风机盘管加独立新风系统设计 ........................ 10 第四章风系统的设计 .. (13)4.1 风管材料和形状的确定 (13)4.2 送、回风管的布置 (13)4.3 气流组织设计 (13)4.3.1 风机盘管加新风系统 (13)- i -4.4 风管设计 (14)4.4.1 风道水力计算步骤 (14)4.4.2 风机盘管加新风系统的新风管道水力计算 ............... 15 第五章水系统的设计 ................................. 175.1 水系统方案的确定 (17)5.1.1 两管制水系统的特点 (17)5.1.2 闭式系统的特点 (18)5.1.3 同程和异程系统的选择 (18)5.1.4 一次泵变流量系统的选择依据 (18)5.1.5 水系统方案的确定 .................................. 19 5.2 冷冻水管路设计计算步骤 ................................. 19 5.3 冷冻水供回水水力计算 ................................... 20 5.4 冷冻水泵的选型 (24)5.4.1 冷冻水泵设计规范 (24)5.4.2 冷冻水泵的选型 .................................... 24 5.5 冷凝水排放系统设计 ..................................... 25 结论.............................................. 26 参考文献 (27)- ii -前言随着国民经济的飞速发展，空气调节技术已是保证室内良好环境的一种必不可少的技术。

目录第一章冷负荷的计算 (1)第一节广州市室外空调设计参数 (1)第二节室内空调主要设计参数 (1)第三节建筑参数 (1)第四节冷负荷计算 (1)第二章风量计算和负荷计算 (11)第一节一层风量和负荷计算 (11)第二节二三各层风量计算负荷计算 (12)第三章风管的选择和水力计算 (16)第一节一层风管计算及水力计算 (16)第二节二三各层新风风管计算及水力计算 (19)第四章水管的选择及水力计算 (23)第一节二三层客房水管管径的选择及水力计算 (23)第五章制冷站设计 (25)第一节设计参数 (25)第二节制冷压缩机和电动机选择 (26)第三节冷凝器的选择计算 (28)第四节空调冷却水系统设计 (30)第五节其它辅助设备的选择计算 (34)第六章设备材料型号的选择 (35)第一节风盘 (35)第二节新风机组 (36)参考文献............................................................. 错误!未定义书签。

第一章冷负荷的计算第一节广州市室外空调设计参数台站位置：北纬23°03′, 东经113°19′，海拔6.6m，大气压力B=101325Pa夏季空调室外计算湿球温度27.8°C，夏季空调室外计算干球温度34.2°C第二节室内空调主要设计参数室内空调设计参数表1-1室内温度/°C相对湿度/℅新风量/m3/(h·人) 夏季冬季夏季冬季一般办公室26-28 18-22 55～65 - 20-30 高级办公室24-27 20-25 55～60 ≧35 30-50第三节建筑参数该大楼一楼层高5m二楼三楼层高3.5m，外墙为24墙，类型III屋顶为中色水泥膨胀珍珠岩（100mm）保温序号1办公室窗为单层玻璃窗，2.4×2m2挂浅色内窗帘，门为普通木门，1.5×2m2第四节冷负荷计算为减少计算工作量，计算瞬时冷负荷按两小时一计一、屋顶冷负荷计算屋顶冷负荷的计算公式：LQτ=kF(t，lτ-tn)W 其中t，lτ=（tlτ+td）kαkp由题意αW . αn.ρ都采用广州地区特定条件则有：kα=1.0kp=0.94查《空气调节》附录9广州地区屋顶的地点修正td=-0.5℃查《空气调节》附录2-4表4可得8-18点的冷负荷计算温度tlτ值，代入上式计算出修正后的屋顶瞬时冷负荷计算温度，t，lτ和屋顶的瞬时冷负荷LQτ屋顶冷负荷表1-2时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ34.0 38.1 43.5 48.3 50.8 50.3 47.7t d-0.5t，lτ31.5 35.3 40.4 44.9 47.3 46.8 44.4 t，lτ-t n 5.5 9.3 14.4 18.9 21.3 20.8 18.4k 0.94F 39.48×13.73=542LQτ2802 4738 7336 9629 10852 10597 9374二、南外墙冷负荷计算=-1.9 计算公式同上，查《空气调节》附录9广州地区南外墙的地点修正td一层南外墙冷负荷表1-3时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ33.2 32.8 33.1 33.9 34.9 35.9 36.1t d-1.9t，lτ29.42 29.05 29.32 30.08 31.02 31.77 32.15 t，lτ-t n 3.42 3.05 3.32 4.08 5.02 5.77 6.15k 1.97F 142.2LQτ957.9 854.3 1047.8 929.9 1406 1616.2 1722.6二、三层南外墙冷负荷表1-4时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ33.2 32.8 33.1 33.9 34.9 35.9 36.1 t d-1.9t，lτ29.42 29.05 29.32 30.08 31.02 31.77 32.15 t，lτ-t n 3.42 3.05 3.32 4.08 5.02 5.77 6.15 k 1.97F 91.02LQτ613.2 546.9 595.3 731.5 900 1034.6 1102.7 三、西外墙冷负荷计算=0查《空气调节》附录9广州地区西外墙的地点修正td一层西外墙冷负荷表1-5 时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ35.9 35.2 34.8 34.9 35.8 37.3 38.5 t d0t，lτ33.7 33 32.7 32.8 33.7 35 36 t，lτ-t n7.7 7 6.7 6.8 7.7 9 10 k 1.97F 264.6LQτ4014 3649.1 3492.7 3544.8 4014 4691.7 5213二三层西外墙冷负荷表1-6 时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ35.9 35.2 34.8 34.9 35.8 37.3 38.5 t d0t，lτ33.7 33 32.7 32.8 33.7 35 36 t，lτ-t n7.7 7 6.7 6.8 7.7 9 10 k 1.97F 185.2LQτ2809 2553.6 2444.2 2480.6 2809 3283.2 3648四、东外墙冷负荷计算查《空气调节》附录9广州地区东外墙的地点修正t=0d一层东北外墙冷负荷表1-7 时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ35.0 35.6 36.6 37.5 38.2 38.5 38.5 t d0t，lτ32.9 33 34 35 36 36 36t，lτ-t n 6.9 7 8 9 10 10 10k 1.97F 27LQτ367 372 426 479 532 532 532二三层东北外墙冷负荷表1-8时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ35.0 35.6 36.6 37.5 38.2 38.5 38.5 t d0t，lτ32.9 33 34 35 36 36 36t，lτ-t n 6.9 7 8 9 10 10 10k 1.97F 18.9LQτ257 1661 298 335 372 372 372一层东南外墙冷负荷表1-9时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ35.0 35.6 36.6 37.5 38.2 38.5 38.5 t d0t，lτ32.9 33 34 35 36 36 36t，lτ-t n 6.9 7 8 9 10 10 10k 1.97F 28.5LQτ387 393 449 505 561 561 561二三层东南外墙冷负荷表1-10时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ35.0 35.6 36.6 37.5 38.2 38.5 38.5 t d0t，lτ32.9 33 34 35 36 36 36t，lτ-t n 6.9 7 8 9 10 10 10k 1.97F 19.95LQτ271 275 314 354 393 393 393五、北外墙冷负荷计算查《空气调节》附录9广州地区北外墙的地点修正td=1.7一层北外墙冷负荷表1-11时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ31.4 31.2 31.3 31.6 32.1 32.6 33.1 t d 1.7t，lτ31 31 31 31 32 32 33t，lτ-t n 5 5 5 5 6 6 7k 1.97F 119.42LQτ1176 1176 1176 1176 1412 1412 1647二三层北外墙冷负荷表1-12时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ31.4 31.2 31.3 31.6 32.1 32.6 33.1 t d 1.7t，lτ31 31 31 31 32 32 33t，lτ-t n 5 5 5 5 6 6 7k 1.97F 72.1LQτ710 710 710 710 852 528 994六、外窗温差传热引起的冷负荷玻璃窗由温差引起的冷负荷计算公式：LQτ=kF(t，lτ-tn)W （1-1）其中t，lτ是修正后的玻璃窗瞬时冷负荷计算温度用下式计算：t，lτ=（tlτ+td）kα（1-2）查《空气调节》附录10在基准条件αw =18.6 W/(㎡·℃)，αn=8.72 W/(㎡·℃)下，单层玻璃窗的传热系数为5.94 W/(㎡·℃)由表2-6知，全部玻璃窗的传热系数修正系数为1，由表2-4知kα=1.0查《空气调节》附录15广州地区玻璃窗的地点修正td=1℃查表2-6知，单层金属框的传热系数修正值为1.0，则：K=5.94 W/(㎡·℃)查表2-5，知12：00-24：00玻璃窗的逐时冷负荷计算温度tlτ值,代入上式即可计算出修正后的玻璃窗逐时冷负荷计算温度t，lτ和玻璃窗的逐时冷负荷LQτ南外窗温差传热引起的冷负荷（单个×28）表1-13时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ30.8 31.9 32.2 31.6 29.9 28.4 27.2 t d 1t，lτ31.8 32.9 33.2 32.6 30.9 29.4 28.2 t，lτ-t n 5.8 7.9 8.2 7.6 5.9 4.4 3.2 k 5.94F 4.8LQτ1938 2252 2338 2167 1682 1255 912北外窗温差传热引起的冷负荷（单个×24）表1-14时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ30.8 31.9 32.2 31.6 29.9 28.4 27.2 t d 1t，lτ31.8 32.9 33.2 32.6 30.9 29.4 28.2 t，lτ-t n 5.8 7.9 8.2 7.6 5.9 4.4 3.2 k 5.94F 4.8LQτ1938 2252 2338 2167 1682 1255 912七、外窗日射得热引起的冷负荷玻璃窗有日射得热引起的冷负荷计算公式：LQfτ=F*CS*CN*Djmax*CLW (1-3)根据标准条件下是采用3㎜厚，由表2-8中查得单层钢窗的有效面积系数C L =0.85。

一、工程概况该工程位于浙江省杭州市。

该建筑下有地下车库，上有五栋住宅楼。

其一二两层为一个大空间结构，主要用途为工厂车间。

一二两层层高为4.8m ，每层建筑面积约为5300㎡。

每层分为两个防火区，分别约为2600㎡和2700㎡。

其有效利用面积为5000㎡。

由于该工程主要用途为工厂车间，在温度和湿度方面都有要求，因此为了达到这个要求，经与业主交换意见，决定采用喷水室来达到其夏季降温降湿，冬季加热加湿的效果。

二、设计依据1、 《采暖通风与空气调节设计规范》 （GBJ19-87）2、 〈采暖通风与空气调节设计规范条文说明》 （GB 50019-2003）3、 〈暖通空调制图标准〉 （GBT 50114-2001）4、 《通风与空调工程施工质量验收规范》（GB50243-2002）5、 《建筑设计防火规范》（GBJ16-87（2001版））三、设计参数1、室外空气计算温度夏季空气干球温度：35.7℃，湿球温度：28.5℃；冬季空气干球温度：-4℃，湿球温度：-6.2℃。

2、室内空气设计温度温度：24±0.5℃， 湿度：65±5%四、冷负荷计算参数选取1、 围护结构选取（1）外墙：外墙为厚度为240mm 的红砖墙，墙外墙体内外均粉刷。

外墙参数为：K =1.95)/(2K m W ⋅，35.0=β，9.12=ν，5.8)(=h ε，0.2=f ν；（2）内墙：内墙为厚度为120mm 的红砖墙，墙外墙体内外均粉刷；内墙参数为：K =2.37)/(2K m W ⋅，59.0=β，32.6=ν，2.5=）（h ε，6.1=f ν； （3）楼板：楼板为100mm 钢筋混凝土楼板，外表面为30mm 砂浆找平层，50mm 水磨石预制块，内表面粉刷。

楼板参数为：K = 2.72)/(2K m W ⋅，50.0=β，4.6=ν，3.5)(=h ε，8.1=f ν；（4）屋顶：厚度为90mm 的通风屋面，外部分别偶隔气层，保温层，水泥砂浆找平层，防水层，通风层和细石混凝土层，内部粉刷，保温材料为：沥青膨胀珍珠岩。

空调课程设计说明书环境与市政工程学院课程设计说明书题目：空调课程设计姓名： __学号：__专业：建筑环境与设备工程班级:_09级1班_____课程设计成绩栏评阅成绩比例（％）答辩成绩比例（％）总评成绩指导教师签名2012年9月14日目录1．设计目的 (2)2．设计原始资料 (2)2.1设计概况 (2)2.2室外设计参数 (2)2.3室内设计参数 (2)2.4土建资料 (3)3．空调方案 (3)4．空调负荷计算 (3)4.1夏季冷负荷计算 (3)4.2冬季热负荷计算 (8)4.3计算结果 (9)5．风机盘管选型及计算 (10)6．水力计算 (10)6.1冷冻水水力计算 (10)6.2冷凝水水力计算 (11)7．气流组织 (12)参考文献 (13)1.设计目的培养学生运用《通风与空气调节工程》课程学习中所掌握的理论和技术知识解决实际工程问题，进一步其提高设计计算、制图、使用设计参考资料和规范的能力。

通过课程设计的训练，使学生掌握空调系统的设计原理和方法，巩固所学理论知识，并运用这些知识解决实际工程问题。

2.设计原始资料2.1设计概况设计地点：沈阳市设计题目：沈阳市中联建业别墅空气调节系统设计建筑概况：沈阳市中联建业别墅共四层，各层层高均为3.3米，窗高1.8米。

2.2室外设计参数按照《暖通空调规范实施手册》中规定的室外计算计算参数是按全年少数时间不保证室内室内温湿度标准而制定的，查得沈阳市室外设计参数（见表1-1）。

表1-1 室外设计参数夏季空调室外干球温度℃夏季空调室外湿球温度℃夏季空调日平均温度31.4 25.2 27.3夏季室外平均风速（m/s) 夏季空调大气透明度等级夏季大气压(Pa)2.80 5 99850采暖计算温度℃空调计算温度℃冬季平均风速 m/s 相对湿度% 大气压(Pa) -17 -20.6 2 69% 1023332.3室内设计参数按照《采暖通风与空气调节设计规范》的规定，对于舒适性空调，所有房间均采用表1-2所示室内设计参数。

《空调工程》课程设计指导书（参考）一、冷负荷计算空调冷负荷=室内冷负荷+新风冷负荷；1.室内冷负荷=围护结构冷负荷（外墙、屋顶、外窗）+室内热源（人体、设备、照明）1）围护结构冷负荷（外墙、屋顶、外窗）简略计算方法：设整层面积为A, 601房间面积为A1, 602房间面积为A1第一步：将整层作为一个房间来计算，算出逐时围护结构总冷负荷Q1；第二步：算出逐时单位面积冷负荷q=Ql/A；第三步：601房间围护结构逐时冷负荷Q601=q*Al； 602房间同理；2）室内热源：人体、设备、照明逐时冷负荷第四步：601房间室内逐时冷负荷即是将Q601+人体、设备、照明逐时冷负荷；602同理；第五步：取7~19时中最大值为最后室内冷负荷值；2.新风冷负荷=满足人体需要由室外引入的新风处理到室内空气培值所需冷量1）集中式一次回风全空气系统系统中空调机组处理冷负荷=室内冷负荷+新风冷负荷；此空调冷负荷即为选全空气空调机组（组合式空调机组）根据，由机组样本查得；具体计算见P121；2）半集中式空调系统：风机盘管（回风）+独立新风（新风）以新风不承担室内负荷为例，风机盘管（回风）承担室内冷负荷，新风机承担所有房间（选择半集中式空调系统）新风冷负荷；具体计算见P142；二、空调系统方式选择：具体采用何种空调系统方式需结合民用建筑用途，大致有两种方式选择：1、集中空调方式，全空气系统：组合式空调机组（冷热水）处理新风+回风,处理后的空气通过风管送到所需区域（该区域使用时间比较一致；或者承担负荷面积较大；有单独的空调机房）2、半集中空调方式，空气-水系统：风机盘管（单独处理某个区域或房间的回风）+新风机组（集中处理某片区域新风），此种方式选择理由：无单独机房，风机盘管+新风机组需吊装；使用时间不太一致；3、全分散方式：一般为制冷剂系统，采用较少三、冷热源类型选择：1）冷源：水冷冷水机组（螺杆式、离心式、活塞式等）（另需冷却塔）、风冷热源：锅炉、城市集中热网制冷机组处理冷量主要为：室内冷负荷+新风冷负荷2）冷热源：热泵机组、漠化锂吸收式机组3）地源热泵、水源热泵四、水力计算——绘制水系统平面图目的：选择风机盘管、全空气空调机组、新风机组冷热水供回水管管径+压力损失（选择水泵）方法：《供热工程》相关章节简略过程：1）根据所选以上三种类型机组样本中给出的水量，以假定流速法vl初步确立管径dl；2）选择合适管径d2后，再得出实际流速v2；3）按照实际流速v2算出压力损失：局部+沿程损失4）计算完毕后，涉及到冷冻水泵、集水器、分水器选型；五、设备选型1、空调机组：根据此机组承担风量和负荷（室内冷负荷+新风冷负荷）选择型号，当采用一次回风形式时，具体可见课本《空气调节》P119-121o2、风机盘管：当风机盘管只承担室内冷负荷时，可根据室内冷负荷承担冷量和风量选择型号，具体可见课本《空气调节》P142o3、新风机组：当新风不承担室内负荷时，可只需要承担将室外空气处理到室内状态点所需负荷，具体可见课本《空气调节》P142o4、制冷机组：所有机组的承担负荷之和；或室内冷负荷+新风冷负荷之和;5、冷却塔：承担制冷机组冷凝器侧所需负荷；6、冷却水泵：从制冷机组到冷却塔所需压力，相关手册可查到计算方法。

第1章绪论 (2)1.1设计的内容 (2)1.2主要技术指标 (2)第2章空调负荷计算 (3)2.1设计资料 (3)2.2空调冷负荷计算 (3)第3章空调方案的确定 (8)3.1空调系统的选择 (8)3.2空调水系统的选择 (14)3.3空调系统的气流设计 (15)3.4设备选型 (17)第4章水力计算 (18)4.1空调风管水力计算 (18)第5章制冷机房的设计 (19)5.1冷水机组的选择： (20)5.2水泵的选择 (20)5.3膨胀水箱的选择 (22)第6章辅助设备计算 (22)6.1管道的保温 (22)6.2空调的消声设计 (23)6.3空调的减振设计 (23)参考文献 (24)第1章绪论1.1 设计的内容1.1.1 建筑概况本课程设计为济南市某办公楼空调工程设计，总建筑面积6811m2；一层为餐厅、大厅、大会议室；二层为办公室和小型会议室；三层为办公室；四层为办公区；五层为活动室和屋顶，本设计负责二层空调系统的设计。

1.1.2 设计范围二层通风、空调系统、冷水机组设计1.1.3 设计内容设计计算部分：房间的冷负荷及送风量的计算；空调系统方式的确定及风系统、水系统阻力计算；空气处理机组选型计算；冷冻机房的设计与计算(确定冷水机组型号时需考虑其他楼层冷负荷的估算量)；系统消声防振、管道及设备保温防腐计算。

图纸部分：平面图(包括：机房平面、空调平面)、系统图(包括：机房系统图、冷却水系统图、冷冻水系统图、风道系统图)、必要的详图。

1.1.4 设计要求正文内容不少于10000字。

图纸的图幅、标题栏、线条、符号、尺寸标注、文字、比例、目录及图例等均严格执行制图及有关标准，图纸总量折合一号图不少于8张并尽量达到施工图要求。

1.2 主要技术指标1．本空调工程建筑总面积：6811 m22．本空调工程空调面积：16137 m23．夏季设计冷负荷：1618.6kW第2章空调负荷计算2.1 设计资料2.1.1 室外计算参数夏季参数夏季大气压(Pa) 99727 室外干球温度(℃) 34.8 室外湿球温度(℃) 27.0 室外平均风速(m/s) 2.80地理参数地理位置山东省济南市经度东经117.00纬度北纬36.40海拔51.6 m2.1.2 室内计算参数表2-1 室内设计参数表2.2 空调冷负荷计算在室内外热、湿扰量作用下，某一时刻进入一个恒温恒湿房间内的总热量和湿量称为在该时刻的得热量和得湿量。
