参 数
取 值
单 位
考虑结构构件受力状态对承载力影响的修正系数 ψbr
1.15混凝土孔壁潮湿影响系数 ψw 1.1使用环境的温度影响系数 ψr
1.0考虑各种因素对植筋受拉承载力影响而需加大锚固深度的修正系数 ψN
1.27考虑植筋位移延性的修正系数 ψac 1.00为防止混凝土劈裂引用的计算系数 аspt 1.0植筋用胶粘剂的粘结抗剪强度设计值 f bd
4.0MPa 锚筋公称直径 d 18mm 锚筋抗拉强度设计值 f y 270N/mm 2植筋的基本锚固深度 l s 243mm 植筋锚固深度设计值 l d
307
mm 有机胶植筋锚固深度计算表
说明：1. 本表按照《混凝土结构加固设计规范》GB 50367-2013编制；2. 表中绿色填充部分为需要输入的数据。
算表
说 明
悬挑构件取1.5；非悬挑的重要构件取1.15,；其它构件取1.0
不低于1.1；对耐潮湿型胶粘剂按产品说明书
使用环境温度不大于60℃时取1.0；60~80℃时按产品说明书
混凝土强度不高于C30时：6度区和7度区Ⅰ、Ⅱ类场地取1.10；7度区Ⅲ
、Ⅳ类场地和8度区取1.25。
混凝土强度高于C30时取1.00
按表15.2.3取值
按表15.2.4取值
钢筋直径不宜大于25mm
为了控制锚固深度，建议计算时控制钢筋应力≤0.8f y
最小锚固深度应满足第15.3.1条的规定。

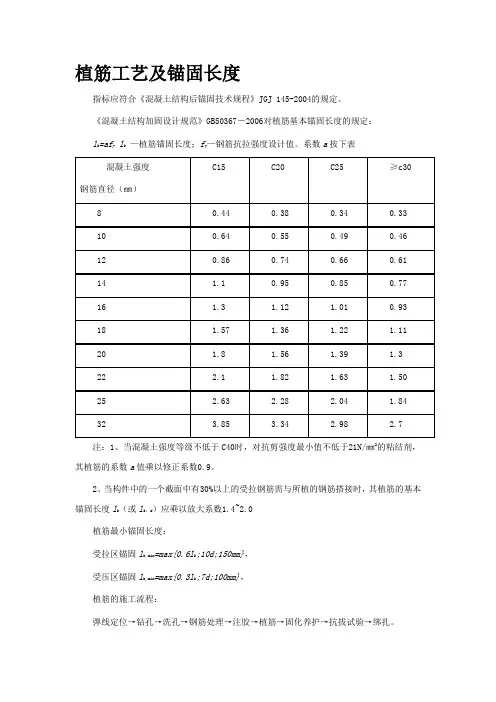

植筋工艺及锚固长度指标应符合《混凝土结构后锚固技术规程》JGJ 145-2004的规定。
《混凝土结构加固设计规范》GB50367－2006对植筋基本锚固长度的规定：l b=af y l b—植筋锚固长度；f y—钢筋抗拉强度设计值。
系数a按下表C15C20C25≥c30混凝土强度钢筋直径（㎜）80.440.380.340.33100.640.550.490.46120.860.740.660.6114 1.10.950.850.7716 1.3 1.12 1.010.9318 1.57 1.36 1.22 1.1120 1.8 1.56 1.39 1.322 2.1 1.82 1.63 1.5025 2.63 2.28 2.04 1.8432 3.85 3.34 2.98 2.7注：1、当混凝土强度等级不低于C40时，对抗剪强度最小值不低于21N/㎜2的粘结剂，其植筋的系数a值乘以修正系数0.9。
2、当构件中的一个截面中有30%以上的受拉钢筋需与所植的钢筋搭接时，其植筋的基本锚固长度l b（或l b，d）应乘以放大系数1.4~2.0植筋最小锚固长度：受拉区锚固l b,min=max{0.6l b;10d;150mm}，受压区锚固l b,min=max{0.3l b;7d;100mm}，植筋的施工流程：弹线定位→钻孔→洗孔→钢筋处理→注胶→植筋→固化养护→抗拔试验→绑扎。
用冲击钻钻孔，钻头直径应比钢筋直径大4～ 8mm左右，钢筋直径为Φ25，钻头选用φ32的合金钻头。
钻孔深度按照《混凝土结构加固设计规范》GB50367－2006中提供的植筋基本锚固长度。
洗孔是植筋中最重要的一个环节，因为孔钻完后内部会有很多混凝土灰渣垃圾，直接影响植筋的质量，所以孔洞应清理干净。
可用空压机吹出浮沉，保证孔内干燥无积水。
清孔完成后方可注胶，灌注方式应不妨碍孔洞中空气排出。
锚固胶要选用合格的植筋专用胶水，使钢筋植入后孔内胶液饱满，又不能使胶液大量外流，以少许粘结剂外溢为宜，孔内注胶达到孔深的1/3。
混凝土结构加固设计规范》 GB50367本规范是根据建设部建标[1999]308号文的要求修订而成，由XXX会同有关单位共同参与。
在修订过程中，规范修订组进行了多项专题研究，总结了我国混凝土结构加固设计的实践经验，并与国外先进标准规范进行比较和借鉴。
本规范主要规定了混凝土结构加固设计的基本规定、各种加固方法的设计、计算与构造规定，以及配套使用的植筋技术、锚栓技术、混凝土裂缝修补技术和钢筋阻锈技术等。
强制性条文必须严格执行，各使用单位在施行本规范过程中应结合工程实践认真总结经验，并将意见和建议提交给建设部建筑物鉴定与加固规范管理委员会。
2术语和符号本章节规定了本规范中所使用的术语和符号的定义和解释，包括加固、增大截面加固法、置换混凝土加固法、外加预应力加固法、外粘型钢加固法、粘贴纤维复合材料加固法、粘贴钢板加固法、增设支点加固法、绕丝加固法、钢丝绳网片-复合砂浆外加层加固法等。
3混凝土结构加固设计的基本规定本章节规定了混凝土结构加固设计的基本原则和要求，包括加固设计的目的、加固前的调查和评估、加固设计的安全性和可行性分析、加固设计的基本步骤和程序等。
此外，还介绍了加固设计中应注意的事项和加固后的检验和评定方法。
4材料本章节规定了混凝土结构加固所使用的材料，包括混凝土、钢筋、预应力钢筋、粘贴剂、纤维复合材料、钢板、锚具等。
对于材料的要求和检验方法进行了详细的规定。
5增大截面加固法本章节介绍了增大截面加固法的设计、计算和构造规定，包括增大截面的原理和应用范围、截面增大的计算方法、截面增大后的构造及注意事项等。
6置换混凝土加固法本章节介绍了置换混凝土加固法的设计、计算和构造规定，包括置换混凝土加固的原理和适用范围、置换混凝土的计算方法、置换混凝土加固后的构造及注意事项等。
7外加预应力加固法本章节介绍了外加预应力加固法的设计、计算和构造规定，包括外加预应力加固的原理和适用范围、预应力的计算方法、预应力加固后的构造及注意事项等。
植筋深度计算Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-植筋深度计算本工程植筋范围：1）扶壁柱接长植筋；2）外挡墙水平钢筋植筋；3）消防水池钢筋混凝土墙水平钢筋植筋；4)消防水池钢筋混凝土梁纵筋植筋；5）车道与外挡墙加固桩相交处车道斜板植筋；6)抗水板与加固桩相交处板植筋；7)外挡墙局部在加固桩上竖向钢筋植筋。
1扶壁柱接长植筋柱配筋1218，偏心受压构件，单根钢筋按受力钢筋根据《混凝土结构加固设计规范》(GB50367-2006)第12.2.2条计算：其中：bd y spt s f df l /2.0α==××d ×360/=扶壁柱接长，则：T w br N ϕϕϕϕ==××=混凝土强度等级C35,则：ae ϕ==a l ×==484.6mm柱接长钢筋植筋深度可取500mm 。
2外挡墙水平钢筋植筋挡墙配水平筋14@120，压弯构件，外侧受拉，内侧受压。
外侧受拉钢筋根据《混凝土结构加固设计规范》(GB50367-2006)第12.2.2条计算：其中：bd y spt s f df l /2.0α==××d ×360/=T w br N ϕϕϕϕ==××=混凝土强度等级C35,则：ae ϕ==a l ×==326.5mm ，取=a l 350mm内侧受压钢筋植筋最小锚固长度可根据《混凝土结构加固设计规范》(GB50367-2006)第12.2.2条基本锚固深度计算：bd y spt s f df l /2.0α===296.8mm ，取=a l 300mm3消防水池钢筋混凝土墙水平钢筋植筋钢筋混凝土墙配水平筋14@120，外侧受拉，内侧受压。
外侧受拉钢筋根据《混凝土结构加固设计规范》(GB50367-2006)第12.2.2条计算： 其中：bd y spt s f df l /2.0α==××d ×360/=T w br N ϕϕϕϕ==××=混凝土强度等级C35,则：ae ϕ==a l ×==326.5mm ，取=a l 350mm内侧受压钢筋植筋最小锚固长度可根据《混凝土结构加固设计规范》(GB50367-2006)第12.2.2条基本锚固深度计算：bd y spt s f df l /2.0α===296.8mm ，取=a l 300mm4消防水池钢筋混凝土梁纵筋植筋梁上下配置纵筋622，沿梁腹板配置1014。
植筋锚固长度规范要求一、规范要求植筋锚固长度的规范要求如下：1. 受力钢筋的锚固长度必须符合现行国家标准《混凝土结构设计规范》GB 50010的规定。
2. 受力钢筋的锚固长度必须根据设计要求的抗震等级进行计算，并且必须符合现行国家标准《混凝土结构设计规范》GB 50010的规定。
3. 受拉钢筋的锚固长度应不小于相应锚固长度的70%，且不应小于250mm。
4. 受压钢筋的锚固长度应不小于相应锚固长度的80%，且不应小于250mm。
5. 钢筋锚固长度不应小于相应锚固长度的60%，且不应小于250mm。
6. 钢筋锚固长度不应小于相应锚固长度的75%，且不应小于300mm。
7. 钢筋锚固长度不应小于相应锚固长度的85%，且不应小于350mm。
8. 钢筋锚固长度不应小于相应锚固长度的95%，且不应小于400mm。
9. 钢筋锚固长度不应小于相应锚固长度的105%，且不应小于450mm。
10. 钢筋锚固长度不应小于相应锚固长度的110%，且不应小于500mm。
二、植筋锚固长度计算公式植筋锚固长度的计算公式如下：Lab = 修正系数×La其中，Lab为植筋锚固长度，La为受拉或受压区纵向钢筋的锚固长度，修正系数根据钢筋的直径、植筋的直径、钢筋的级别以及混凝土的强度等级等因素来确定。
例如，如果钢筋的直径为16mm，植筋的直径为12mm，钢筋的级别为HRB400级，混凝土的强度等级为C30，那么修正系数可以取1.10。
如果满足HRB400级钢筋的锚固长度修正系数为1.2，那么Lab = 1.2 ×La。
在实际工程中，还需要根据具体的情况进行计算和调整。
三、植筋锚固长度的确定在实际工程中，确定植筋锚固长度需要考虑以下几个因素：1. 混凝土强度等级：混凝土强度等级越高，植筋锚固长度越短。
因此，在设计中需要根据实际情况来确定混凝土的强度等级。
2. 钢筋直径和级别：钢筋直径和级别越高，植筋锚固长度越长。
《混凝土结构加固设计规范》GB50367前言本规范是根据建设部建标[1999]308号文的要求，由四川省建筑科学研究院会同有关的高等院校及科研、设计、企业等单位共同修订而成。
在修订过程中，规范修订组开展了多项专题研究，进行了大量的调查分析和验证性试验，总结了近年来我国混凝土结构加固设计的实践经验；与国外先进的标准规范进行了比较和借鉴；与相关的标准规范进行了协调。
在此基础上以多种方式广泛征求了有关单位和社会公众的意见，并进行了试设计和试点工程的试用，对重点章节进行了反复修改，最后经审查定稿。
本规范主要规定的内容有：混凝土结构加固设计的基本规定、材料、增大截面加固法、置换混凝土加固法、外加预应力加固法、外粘型钢加固法、粘贴纤维复合材料加固法、粘贴钢板加固法、增设支点加固法、绕丝加固法、钢丝绳网片-复合砂浆外加层加固法等的设计、计算与构造规定以及有关的附录。
此外，还有与各种加固方法配套使用的植筋技术、锚栓技术、混凝土裂缝修补技术和钢筋阻锈技术等。
本规范将来可能需要进行局部修订；有关局部修订的信息和条文内容将在《工程建设标准化》杂志上颁布。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
为充实提高规范的质量，请各使用单位在施行本规范过程中，结合工程实践，认真总结经验，并将意见和建议寄交成都市一环路北三段55号建设部建筑物鉴定与加固规范管理委员会（邮编：610081；/）。
本规范主编单位：四川省建筑科学研究院参加单位：同济大学、西南交通大学、福州大学、湖南大学、武汉大学、重庆大学、重庆市建筑科学研究院、辽宁省建设科学研究院、中国科学院大连化学物理研究所、中国建筑西南设计院、上海市工程建设标准化办公室、上海加固行建筑技术工程有限公司、北京东洋机械建筑工程有限公司、喜利得（中国）有限公司、慧鱼（太仓）建筑锚栓有限公司、厦门中连结构胶有限公司、亨斯迈先进化工材料（广东）有限公司、北京风行技术有限责任公司、上海库力浦实业有限公司、湖南固特邦土木技术发展有限公司、大连凯华新技术工程有限公司、台湾安固工程股份有限公司。
