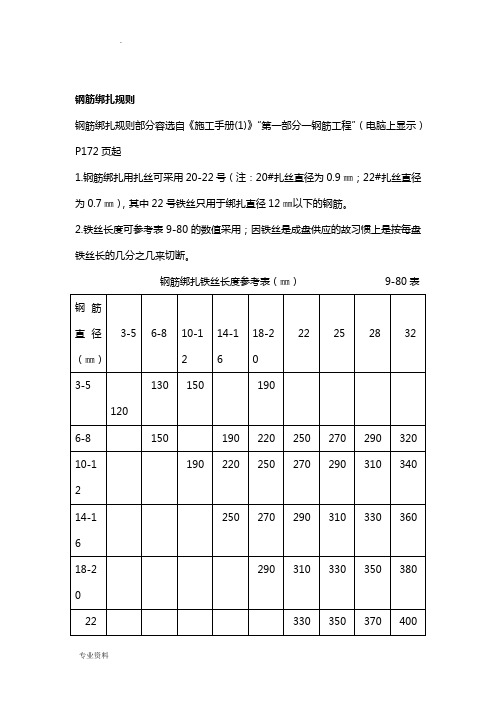

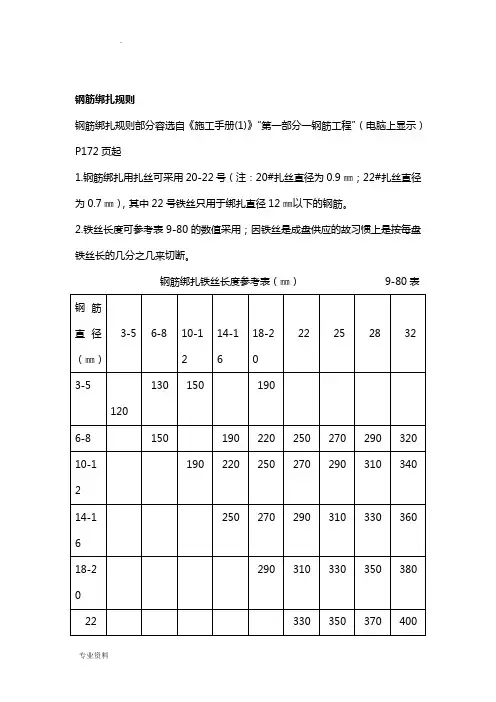

钢筋绑扎规则钢筋绑扎规则部分容选自《施工手册(1)》“第一部分一钢筋工程”（电脑上显示）P172页起1.钢筋绑扎用扎丝可采用20-22号（注：20#扎丝直径为0.9㎜；22#扎丝直径为0.7㎜），其中22号铁丝只用于绑扎直径12㎜以下的钢筋。
2.铁丝长度可参考表9-80的数值采用；因铁丝是成盘供应的故习惯上是按每盘铁丝长的几分之几来切断。
钢筋绑扎铁丝长度参考表（㎜）9-80表3.准备控制混凝土保护层用的水泥砂浆垫块或塑料卡。
水泥砂浆垫块的厚度，应等于保护层厚度。
垫块的平面尺寸：当保护层的厚度等于或小于20㎜时为30×30㎜，大于20㎜时为50㎜×50㎜。
当在垂直向使用垫块时，可在垫块中埋入20号铁丝。
塑料卡的形状有两种：塑料垫块和塑料环圈，见图如下9-115。
塑料垫块用于水平构件（如梁、板），在两个向均有凹槽,以便适应两种保护层厚度。
塑料环圈适用于垂直构件（如：柱、墙）使用时钢筋从卡嘴进入卡腔；由于塑料卡圈有弹性，可使卡腔的大小能适应钢筋直径的变化。
图9-115控制混凝土保护层用塑料卡(a)塑料垫块;(b)塑料卡圈。
4.划出钢筋位置线。
平面或墙板的钢筋，在模板上划线；柱的箍筋，在两根对角线主筋上划点；梁的箍筋，则在架立筋上划点；基础的钢筋，在两向各取一根钢筋划点或在垫层上划线。
钢筋接头的位置，应根据来料规格，结合9-2-1-3条对有关接头位置、数量的规定,使其相互错开,在模板上划线。
5.绑扎形式复杂的结构时,应先研究遂根钢筋穿插就位的顺序,并与模板工联系讨论制模和绑扎钢筋的先后顺序,以减少绑扎困难。
9-7-1-2钢筋绑扎接头1.钢筋绑扎接头宜设置在受力较小处。
同一纵向受力钢筋不宜设置两个或两个以上接头,接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。
2.同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。
同一连接区段,纵向受拉钢筋绑扎搭接接头面积百分率及箍筋配置要求,可参照9-2-1-3条的规定。

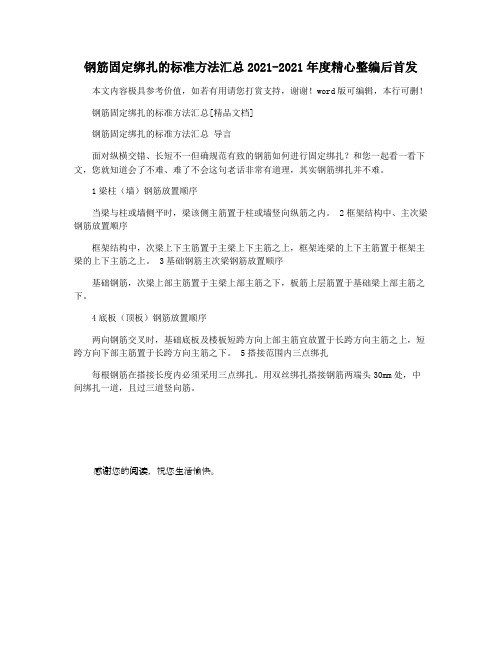

钢筋固定绑扎的标准方法汇总2021-2021年度精心整编后首发本文内容极具参考价值，如若有用请您打赏支持，谢谢！word版可编辑，本行可删！
钢筋固定绑扎的标准方法汇总[精品文档]
钢筋固定绑扎的标准方法汇总导言
面对纵横交错、长短不一但确规范有致的钢筋如何进行固定绑扎？和您一起看一看下文，您就知道会了不难、难了不会这句老话非常有道理，其实钢筋绑扎并不难。
1梁柱（墙）钢筋放置顺序
当梁与柱或墙侧平时，梁该侧主筋置于柱或墙竖向纵筋之内。
2框架结构中、主次梁钢筋放置顺序
框架结构中，次梁上下主筋置于主梁上下主筋之上，框架连梁的上下主筋置于框架主梁的上下主筋之上。
3基础钢筋主次梁钢筋放置顺序
基础钢筋，次梁上部主筋置于主梁上部主筋之下，板筋上层筋置于基础梁上部主筋之下。
4底板（顶板）钢筋放置顺序
两向钢筋交叉时，基础底板及楼板短跨方向上部主筋宜放置于长跨方向主筋之上，短跨方向下部主筋置于长跨方向主筋之下。
5搭接范围内三点绑扎
每根钢筋在搭接长度内必须采用三点绑扎。
用双丝绑扎搭接钢筋两端头30mm处，中间绑扎一道，且过三道竖向筋。
感谢您的阅读，祝您生活愉快。

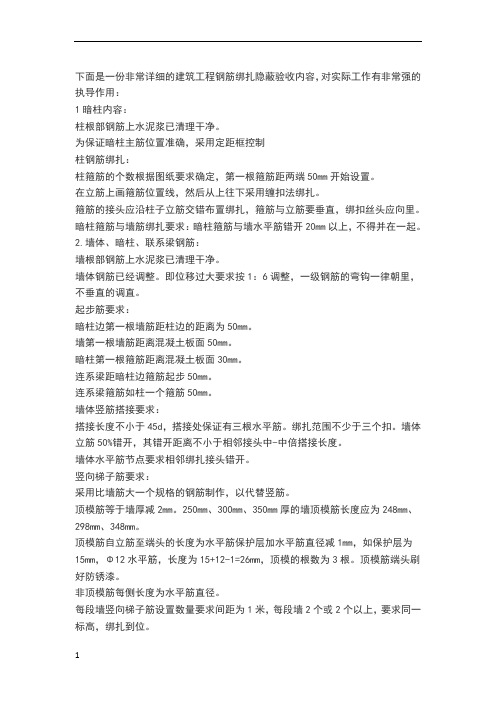

下面是一份非常详细的建筑工程钢筋绑扎隐蔽验收内容，对实际工作有非常强的执导作用：1暗柱内容：柱根部钢筋上水泥浆已清理干净。
为保证暗柱主筋位置准确，采用定距框控制柱钢筋绑扎：柱箍筋的个数根据图纸要求确定，第一根箍筋距两端50mm开始设置。
在立筋上画箍筋位置线，然后从上往下采用缠扣法绑扎。
箍筋的接头应沿柱子立筋交错布置绑扎，箍筋与立筋要垂直，绑扣丝头应向里。
暗柱箍筋与墙筋绑扎要求：暗柱箍筋与墙水平筋错开20mm以上，不得并在一起。
2.墙体、暗柱、联系梁钢筋：墙根部钢筋上水泥浆已清理干净。
墙体钢筋已经调整。
即位移过大要求按1：6调整，一级钢筋的弯钩一律朝里，不垂直的调直。
起步筋要求：暗柱边第一根墙筋距柱边的距离为50mm。
墙第一根墙筋距离混凝土板面50mm。
暗柱第一根箍筋距离混凝土板面30mm。
连系梁距暗柱边箍筋起步50mm。
连系梁箍筋如柱一个箍筋50mm。
墙体竖筋搭接要求：搭接长度不小于45d，搭接处保证有三根水平筋。
绑扎范围不少于三个扣。
墙体立筋50%错开，其错开距离不小于相邻接头中-中倍搭接长度。
墙体水平筋节点要求相邻绑扎接头错开。
竖向梯子筋要求：采用比墙筋大一个规格的钢筋制作，以代替竖筋。
顶模筋等于墙厚减2mm。
250mm、300mm、350mm厚的墙顶模筋长度应为248mm、298mm、348mm。
顶模筋自立筋至端头的长度为水平筋保护层加水平筋直径减1mm，如保护层为15mm，Φ12水平筋，长度为15+12-1=26mm，顶模的根数为3根。
顶模筋端头刷好防锈漆。
非顶模筋每侧长度为水平筋直径。
每段墙竖向梯子筋设置数量要求间距为1米，每段墙2个或2个以上，要求同一标高，绑扎到位。
水平梯子筋要求：采用短斜钢筋制作。
水平梯子筋按图制作并符合该段墙体的钢筋间距，专墙专用。
墙体筋绑扎时设在墙模板口以上300mm，并绑扎到位。
柱的定距框：要求制作准确，绑扎牢固。
保护层要求：墙、柱、梁均采用塑料垫块，符合保护层厚度，钢筋直径和强度要求。

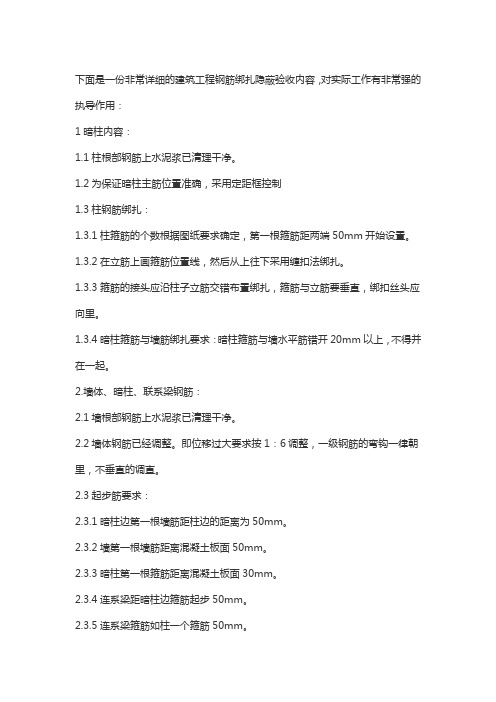

下面是一份非常详细的建筑工程钢筋绑扎隐蔽验收内容，对实际工作有非常强的执导作用：1暗柱内容：1.1柱根部钢筋上水泥浆已清理干净。
1.2为保证暗柱主筋位置准确，采用定距框控制1.3柱钢筋绑扎：1.3.1柱箍筋的个数根据图纸要求确定，第一根箍筋距两端50mm开始设置。
1.3.2在立筋上画箍筋位置线，然后从上往下采用缠扣法绑扎。
1.3.3箍筋的接头应沿柱子立筋交错布置绑扎，箍筋与立筋要垂直，绑扣丝头应向里。
1.3.4暗柱箍筋与墙筋绑扎要求：暗柱箍筋与墙水平筋错开20mm以上，不得并在一起。
2.墙体、暗柱、联系梁钢筋：2.1墙根部钢筋上水泥浆已清理干净。
2.2墙体钢筋已经调整。
即位移过大要求按1：6调整，一级钢筋的弯钩一律朝里，不垂直的调直。
2.3起步筋要求：2.3.1暗柱边第一根墙筋距柱边的距离为50mm。
2.3.2墙第一根墙筋距离混凝土板面50mm。
2.3.3暗柱第一根箍筋距离混凝土板面30mm。
2.3.4连系梁距暗柱边箍筋起步50mm。
2.3.5连系梁箍筋如柱一个箍筋50mm。
2.4墙体竖筋搭接要求：2.4.1搭接长度不小于45d，搭接处保证有三根水平筋。
绑扎范围不少于三个扣。
墙体立筋50%错开，其错开距离不小于相邻接头中-中1.3倍搭接长度。
2.4.2墙体水平筋节点要求相邻绑扎接头错开。
2.5竖向梯子筋要求：2.5.1采用比墙筋大一个规格的钢筋制作，以代替竖筋。
2.5.2顶模筋等于墙厚减2mm。
250mm、300mm、350mm厚的墙顶模筋长度应为248mm、298mm、348mm。
2.5.3顶模筋自立筋至端头的长度为水平筋保护层加水平筋直径减1mm，如保护层为15mm，Φ12水平筋，长度为15+12-1=26mm，顶模的根数为3根。
顶模筋端头刷好防锈漆。
2.5.4非顶模筋每侧长度为水平筋直径。
2.5.5每段墙竖向梯子筋设置数量要求间距为1米，每段墙2个或2个以上，要求同一标高，绑扎到位。
2.6水平梯子筋要求：2.6.1采用短斜钢筋制作。
钢筋绑扎技术规范-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII附件裕和嘉园绑扎班组技术规范及验收要求一、绑扎墙柱钢筋前必须校正竖向钢筋，保证钢筋间距排列均匀。
二、绑扎墙柱钢筋高度必须用比尺杆量好总高度，板面上来17公分，每块墙柱必须从板面上来保证有一棵定位钢筋，绑扎不得跳扎、漏扎，必须保证横平竖直。
三、剪力墙钢筋搭接长度必须准确，规范为37d，绑扎时φ8长度取30公分，φ10长度取37公分，必须提前用粉笔在钢筋上做记号。
四、剪力墙端柱拉勾挂法：必须全部从钢筋同一侧面挂上，且打成45度角，同一根钢筋不得左右挂上，发现必须返工。
五、绑扎剪力墙时，必须先从顶部固定一根水平钢筋来控制墙体总长度尺寸，且把竖向钢筋分均匀排布固定后才开始下段水平钢筋及竖向钢筋的绑扎工作，水平钢筋摆放必须把水平筋直角平放在柱筋的内侧，另外不管，抵着柱子钢筋，如遇一边是小端柱，另一边是大端柱，就把水平筋抵到小端柱柱筋内侧，由于间距大，钢筋小，墙、柱钢筋不得漏扎和跳扎，所有钢筋端柱水平钢筋最少不得少于绑扎2个点把且水平钢筋固定在端柱两边。
六、剪力墙拉筋挂法：成梅花形布置，间距不得大于60公分。
梁、柱箍筋单空间距误差必须控制在1公分以内，墙、板钢筋必须控制在半公分以内，总尺寸间距不变，所有钢筋间距绑扎前必须做记号。
七、绑扎梁前面必须把梁底清理干净，先扎主梁，后扎次梁，最后扎连系梁，主梁与次梁区分为墙柱与墙柱之间跨度距离来划分，同等高度的梁跨度短的方向在下，跨度长的在上，不等高梁梁高度深的在下，浅的在上。
八、如遇主次梁、连系梁交叉口，先绑扎的交叉口梁必须从梁边出来5公分开始加密3道箍筋，间距为5公分。
如有梁筋二排钢筋第一排与第二排净空间距不得大于3.5公分，构造腰筋拉勾按非加密区的2倍设置，挂拉勾的位置交点必须绑扎，其余的交点可以不绑。
九、遇梁上有挑筋的，挑筋长短必须一致，且保证第一排挑出长度为净跨度的三分之一；第二排为四分之一。
马凳的概念马凳的概念马凳筋作为板的措施钢筋是必不可少的，从技术和经济角度来说有时也是举足轻重的，它既是设计的范畴也是施工范畴更是预算的范畴。
一些缺乏实际经验和感性认识的人往往对其忽略和漏算。
略和漏算。
马凳不是个简单概念，马凳不是个简单概念，马凳不是个简单概念，但时至今日没有具体的理论依据和数据，但时至今日没有具体的理论依据和数据，但时至今日没有具体的理论依据和数据，没有通用的计算没有通用的计算标准和规范，标准和规范，往往是凭经验和直觉。
往往是凭经验和直觉。
往往是凭经验和直觉。
不过道理弄明白了，不过道理弄明白了，不过道理弄明白了，也了解实际施工，也了解实际施工，那么计算马凳筋就不是件难事。
任何把简单的事情复杂化和把复杂的问题简单化都是有害的。
就不是件难事。
任何把简单的事情复杂化和把复杂的问题简单化都是有害的。
马凳，它的形状象凳子故俗称马凳，它的形状象凳子故俗称马凳，也称撑筋。
也称撑筋。
用于上下两层板钢筋中间，用于上下两层板钢筋中间，起固定上层板钢起固定上层板钢筋的作用。
当基础厚度较大时（大于800mm ）不宜用马凳，而是用支架更稳定和牢固。
马凳钢筋一般图纸上不注，只有个别设计者设计马凳，大都由项目工程师在施工组织设计中详细标明其规格、长度和间距，通常马凳的规格比板受力筋小一个级别，如板筋直径ф12可用直径为ф10的钢筋做马凳，当然也可与板筋相同。
纵向和横向的间距一般为1米。
不过具体问题还得具体对待，如果是双层双向的板筋为ф8，钢筋刚度较低，需要缩小马凳之间的距离，如间距为@800*800，如果是双层双向的板筋为ф6马凳间距则为@500*500。
有的板钢筋规格较大，板钢筋规格较大，如采用直径如采用直径ф14，那么马凳间距可适当放大。
那么马凳间距可适当放大。
总之马凳设置的原则是固定总之马凳设置的原则是固定牢上层钢筋网，牢上层钢筋网，能承受各种施工活动荷载，能承受各种施工活动荷载，能承受各种施工活动荷载，确保上层钢筋的保护层在规范规定的范围内。
目录一、编制依据 (1)二、钢筋分项工程概况 (1)三、钢筋进场 (1)四、钢筋加工 (2)五、钢筋的连接形式 (3)六、钢筋绑扎 (4)七、钢筋电渣压力焊 (14)八、钢筋闪光焊 (17)九、钢筋电弧焊 (19)十、直螺纹连接 (20)十一、地下室钢筋绑扎及位置允许偏差 (22)十二、钢筋定位及预留 (23)十三、成品保护 (24)十四、注意的质量问题 (25)十五、安全与文明施工要求 (25)一、编制依据1．《好百年国际商业广场施工组织设计》2．《混凝土结构施工及验收规》（GB 50204—92）3．《混凝土结构施工图平面整体表示方法制图规则和构造详图》（11G101-1、11G101-2、11G101-3、09G901-3）4．《建筑物抗震构造详图》（11G329-1、11G329-2、04G329-5、04G329-7、04G329-8）5．《钢筋混凝土用热扎带肋钢筋》（GB1499.2—2007）6．《钢筋混凝土用热扎光圆钢筋》（GB1499.1—2007）7．《低碳钢热扎圆盘条》（GB/T701-2008）8．《钢筋焊接及验收规》（JGJ18—2003）9．《钢筋机械连接通用技术规程》（JGJ107—2003）10．《建筑机械使用安全技术规》（JGJ33—2001）11．《建筑现场临时用电安全技术规》（JGJ46—2005）12．《建筑工程质量检验评定标准》（GBJ50301—2001）13．《好百年国际商业广场广场工程建筑图、结构图》及相关的图纸会审记录、设计变更洽商。
二、钢筋分项工程概况本工程位于市站路南侧，广济路西侧。
总建筑面积为：149625㎡。
地下建筑面积为24470.2 ㎡；其中人防建筑面积为8373.5 M2，地下室建筑面积为16096.7。
其中地上13层地下1层；建筑高度49.5ｍ。
建筑抗震等级为框架四级，剪力墙三级，结构抗震烈度按6度设防；结构安全等级按二级设计；耐火等级为二级；屋面工程防水等级为二级；设计合理使用年限为大于50年。

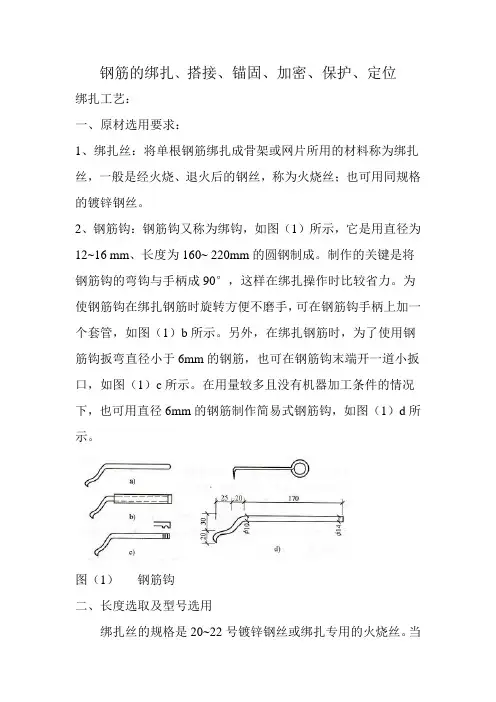

钢筋的绑扎、搭接、锚固、加密、保护、定位绑扎工艺：一、原材选用要求：1、绑扎丝：将单根钢筋绑扎成骨架或网片所用的材料称为绑扎丝，一般是经火烧、退火后的钢丝，称为火烧丝；也可用同规格的镀锌钢丝。
2、钢筋钩：钢筋钩又称为绑钩，如图（1）所示，它是用直径为12~16 mm、长度为160~ 220mm的圆钢制成。
制作的关键是将钢筋钩的弯钩与手柄成90°，这样在绑扎操作时比较省力。
为使钢筋钩在绑扎钢筋时旋转方便不磨手，可在钢筋钩手柄上加一个套管，如图（1）b所示。
另外，在绑扎钢筋时，为了使用钢筋钩扳弯直径小于6mm的钢筋，也可在钢筋钩末端开一道小扳口，如图（1）c所示。
在用量较多且没有机器加工条件的情况下，也可用直径6mm的钢筋制作简易式钢筋钩，如图（1）d所示。
图（1）钢筋钩二、长度选取及型号选用绑扎丝的规格是20~22号镀锌钢丝或绑扎专用的火烧丝。
当绑扎直径在12mm以下的钢筋时，宜采用22号钢丝（其直径为0.711mm）；当绑扎直径在12~ 25 mm及其之内的钢筋时，宜用20号钢丝（直径为0.914 mm）。
绑扎楼板钢筋网片时，一般用单根22号钢丝；绑扎梁、柱钢筋骨架则采用双根22号钢丝。
绑扎丝要有合理的长度，一般以用钢筋钩拧2.5圈后，钢丝出头长度大约在20mm为宜。
钢丝太长，不但浪费，还会因外露在混凝土表面而影响构件质量。
钢筋绑扎丝的制备长度如下表所示。
钢筋直径/mm3-5 6-8 10-12 14-16 18-20 22 25 28 32 3-5 120 130 150 170 1906-8 150 170 190 220 250 270 290 32010-12 190 220 250 270 290 310 34014-16 250 270 290 310 330 36018-20 290 310 330 350 38022 330 350 370 400三、绑扎要求：1、绑扎事项：钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间部分的相交点可相隔交错绑扎，双向受力的钢筋必须将钢筋交叉点全部绑扎。
钢筋绑扎规则钢筋绑扎规则部分内容选自《施工手册()》“第一部分一钢筋工程”（电脑上显示）页起 1.钢筋绑扎用扎丝可采用号（注：扎丝直径为㎜。
扎丝直径为㎜），其中号铁丝只用于绑扎直径㎜以下的钢筋。
2.铁丝长度可参考表的数值采用。
因铁丝是成盘供应的故习惯上是按每盘铁丝周长的几分之几来切断。
钢筋绑扎铁丝长度参考表（㎜） 表 钢筋直径（㎜）3.准备控制混凝土保护层用的水泥砂浆垫块或塑料卡。
水泥砂浆垫块的厚度，应等于保护层厚度。
垫块的平面尺寸：当保护层的厚度等于或小于㎜时为×㎜，大于㎜时为㎜×㎜。
当在垂直方向使用垫块时，可在垫块中埋入号铁丝。
塑料卡的形状有两种：塑料垫块和塑料环圈，见图如下。
塑料垫块用于水平构件（如梁、板），在两个方向均有凹槽,以便适应两种保护层厚度。
塑料环圈适用于垂直构件（如：柱、墙）使用时钢筋从卡嘴进入卡腔。
由于塑料卡圈有弹性，可使卡腔的大小能适应钢筋直 径的变化。
图控制混凝土保护层用塑料卡()塑料垫块;()塑料卡圈。
4.划出钢筋位置线。
平面或墙板的钢筋，在模板上划线。
柱的箍筋，在两根对角线主筋上划点。
梁的箍筋，则在架立筋上划点。
基础的钢筋，在两向各取一根钢筋划点或在垫层上划线。
钢筋接头的位置，应根据来料规格，结合条对有关接头位置、数量的要求,使其相互错开,在模板上划线。
5.绑扎形式复杂的结构时,应先研究遂根钢筋穿插就位的顺序,并与模板工联系讨论制模和绑扎钢筋的先后顺序,以减少绑扎困难。
钢筋绑扎接头.钢筋绑扎接头宜设置在受力较小处。
同一纵向受力钢筋不宜设置两个或两个以上接头,接头末端至钢筋弯起点的距离不应小于钢筋直径的倍。
.同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。
同一连接区段内,纵向受拉钢筋绑扎搭接接头面积百分率及箍筋配置要求,可参照条的要求。
绑扎搭接接头中钢筋的横向间距不应小于钢筋的直径,且不应小于㎜。
.当纵向受拉钢筋的绑扎搭接接头面积百分率不大于、、时其搭接长度应符合下表要求:表《图集》中钢筋绑扎搭接长度的计算方法如下(选自本图集第页) 纵向受拉钢筋绑扎搭接长度、 注：．当直径不同的钢筋搭接时，、按直径较小的抗震 非抗震ζ×（抗震锚固长度） ζ×（锚固长度） 钢筋计算。
钢筋绑扎验收规范与要求一、钢筋原材料的验收在钢筋绑扎之前，首先要对钢筋原材料进行验收。
验收的主要内容包括：1、钢筋的品种、规格、级别应符合设计要求。
检查钢筋的质量证明书和出厂检验报告，确认钢筋的化学成分、力学性能等指标符合国家标准。
2、钢筋的外观质量应无损伤、裂纹、油污、锈蚀等缺陷。
钢筋表面应平直、光滑，无局部弯曲。
3、对钢筋的直径进行测量，偏差应在允许范围内。
通常，钢筋直径的允许偏差为±03mm 至±05mm 不等，具体数值根据钢筋的规格而定。
二、钢筋加工的验收钢筋在绑扎前需要进行加工，如调直、切断、弯曲等。
加工后的钢筋应符合以下验收要求：1、钢筋调直后的力学性能应符合有关标准的规定。
采用冷拉方法调直钢筋时，HPB235 级钢筋的冷拉率不宜大于 4%，HRB335 级、HRB400 级和 RRB400 级钢筋的冷拉率不宜大于 1%。
2、钢筋切断的长度偏差应在允许范围内。
一般来说，对于受力钢筋，其长度偏差为±10mm；对于箍筋，其长度偏差为±5mm。
3、钢筋弯曲成型后的形状和尺寸应符合设计要求。
箍筋的弯钩角度和平直段长度应符合规范规定，弯钩的弯折角度一般为 135°，平直段长度不应小于箍筋直径的 10 倍且不小于 75mm。
三、钢筋绑扎的基本要求1、钢筋的交叉点应采用铁丝扎牢。
扎丝的规格和绑扎方式应符合设计和规范要求，一般采用 20 号至 22 号铁丝，相邻绑扎点的铁丝扣要成八字形。
2、板和墙的钢筋网，除靠近外围两行钢筋的相交点全部扎牢外，中间部分交叉点可间隔交错扎牢，但必须保证受力钢筋不产生位置偏移；双向受力的钢筋，必须全部扎牢。
3、梁和柱的箍筋，除设计有特殊要求外，应与受力钢筋垂直设置；箍筋弯钩叠合处，应沿受力钢筋方向错开设置。
4、在柱中竖向钢筋搭接时，角部钢筋的弯钩平面与模板面的夹角，对矩形柱应为 45°，对多边形柱应为模板内角的平分角；对圆形柱钢筋的弯钩平面应与模板的切线平面垂直；中间钢筋的弯钩平面应与模板面垂直；当采用插入式振捣器浇筑小型截面柱时，弯钩平面与模板面的夹角不得小于 15°。
钢筋绑扎规则钢筋绑扎规则部分内容选自《施工手册(1)》“第一部分一钢筋工程”（电脑上显示）P172页起1.钢筋绑扎用扎丝可采用20-22号（注：20#扎丝直径为0.9㎜；22#扎丝直径为0.7㎜），其中22号铁丝只用于绑扎直径12㎜以下的钢筋。
2.铁丝长度可参考表9-80的数值采用；因铁丝是成盘供应的故习惯上是按每盘铁丝周长的几分之几来切断。
钢筋绑扎铁丝长度参考表（㎜） 9-80表钢筋直径（㎜）3-5 6-8 10-12 14-16 18-20 22 25 28323-5 120 130 150 170 1906-8 150 170 190 220 250 270 290 320 10-12 190 220 250 270 290 310 340 14-16 250 270 290 310 330 360 18-20 290 310 330 350 380 22 330 350 370 400 3.准备控制混凝土保护层用的水泥砂浆垫块或塑料卡。
水泥砂浆垫块的厚度，应等于保护层厚度。
垫块的平面尺寸：当保护层的厚度等于或小于20㎜时为30×30㎜，大于20㎜时为50㎜×50㎜。
当在垂直方向使用垫块时，可在垫块中埋入20号铁丝。
塑料卡的形状有两种：塑料垫块和塑料环圈，见图如下9-115。
塑料垫块用于水平构件（如梁、板），在两个方向均有凹槽,以便适应两种保护层厚度。
塑料环圈适用于垂直构件（如：柱、墙）使用时钢筋从卡嘴进入卡腔；由于塑料卡圈有弹性，可使卡腔的大小能适应钢筋直径的变化。
图9-115控制混凝土保护层用塑料卡(a)塑料垫块;(b)塑料卡圈。
4.划出钢筋位置线。
平面或墙板的钢筋，在模板上划线；柱的箍筋，在两根对角线主筋上划点；梁的箍筋，则在架立筋上划点；基础的钢筋，在两向各取一根钢筋划点或在垫层上划线。
钢筋接头的位置，应根据来料规格，结合9-2-1-3条对有关接头位置、数量的规定,使其相互错开,在模板上划线。
5.绑扎形式复杂的结构时,应先研究遂根钢筋穿插就位的顺序,并与模板工联系讨论制模和绑扎钢筋的先后顺序,以减少绑扎困难。
9-7-1-2钢筋绑扎接头1.钢筋绑扎接头宜设置在受力较小处。
同一纵向受力钢筋不宜设置两个或两个以上接头,接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。
2.同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。
同一连接区段内,纵向受拉钢筋绑扎搭接接头面积百分率及箍筋配置要求,可参照9-2-1-3条的规定。
绑扎搭接接头中钢筋的横向间距不应小于钢筋的直径,且不应小于25㎜。
3.当纵向受拉钢筋的绑扎搭接接头面积百分率不大于25%、50%、100%时其搭接长度应符合下表规定:表1《11G101-1图集》中钢筋绑扎搭接长度的计算方法如下(选自本图集第55页)纵向受拉钢筋绑扎搭接长度Ll 、LlE 注：1．当直径不同的钢筋搭接时，Ll 、LlE 按直径较小的钢筋计算。
2.任何情况下不应小于300mm 。
3.式中ζl 为纵向受拉钢筋搭接长度修正系数。
当纵向钢筋搭接接头百分率为表的中间值时，可按内插取值。
4.内插取值的计算方法在P11有具体描述。
抗 震 非抗震LlE=ζl ×laE （抗震锚固长度） Ll=ζl ×la （锚固长度）纵向受拉钢筋搭接长度修正系数ζl纵向钢筋搭接接头面积百分率（%）≤25 50 100纵向受拉钢筋搭接长度修正系数 ζl 1.2 1.4 1.6 表2:受拉钢筋锚固长度La 、抗震锚固长度LaE 。
(选自11G101-1图集P53)非抗震 抗震 注:1.任何情况下La 不应小于2002.锚固长度修正系数ζa 按下表取用,当多于一项时可按连乘计算,但不应小于0.6。
3.ζaE 为抗震锚固长度修正系数,对一、二级抗震等级取 1.15,对三级抗震等级取1.05,对四级抗震等级取1.00。
La=ζ a LabLaE=ζaE La表3:受拉钢筋锚固长度修正系数ζ a 及标注1-3(选自11G101-1P53页)锚固条件 ζ a_________带肋钢筋的公称直径大于25 1.10环氧树脂涂层带肋钢筋 1.125 施工过程中易受扰动的钢筋 1.10锚固区保护层厚度3d 0.8 注:中间时按内插值。
d 为锚固钢筋直径。
5d 0.71.《11G-101-1图集》中纵向受拉钢筋基本锚固长度与锚固长度的计算方法(选自本图集第53页)、纵向受拉钢筋基本锚固长度与锚固长度的换算、纵向受拉钢筋基本锚固长度与钢筋绑扎搭接长度的换算。
表4：拉受钢筋基本锚固长度Lab(非抗震)、LabE(抗震)。
钢筋种类抗震等级混凝土强度等级C20 C25 C30 C35 C40 C45 C50 C55 ≧60 HPB300 一、二级LabE45d 39d 35d 32d 29d 28d 26d 25d 24d 三级LabE41d 36d 32d 29d 26d 25d 24d 23d 22d四级LabE非抗震 Lab 39d 34d 30d 28d 25d 24d 23d 22d 21dHRB335 HRBF335 一、二级LabE44d 38d 33d 31d 29d 26d 25d 24d 24d 三级LabE40d 35d 31d 28d 26d 24d 23d 22d 22d 四级LabE非抗震 Lab38d 33d 29d 27d 25d 23d 22d 21d 21dHRB400 HRBF400 RRB 400 一、二级LabE--- 46d 40d 37d 33d 32d 31d 30d 29d三级LabE------42d 37d 34d 30d 29d 28d 27d 26d四级LabE非抗震 Lab------40d 35d 32d 29d 28d 27d 26d 25dHRB500 HRBF500 一、二级LabE--- 55d 49d 45d 41d 39d 37d 36d 35d三级LabE--- 50d 45d 41d 38d 36d 34d 33d 32d 四级LabE非抗震 Lab--- 48d 43d 39d 36d 34d 32d 31d 30d注：1.在HRB335(二级钢钢筋上钢印为“3”）；HRB400（三级钢钢筋上钢印为“4”）及HRB500中钢筋的锚固、搭接长度与混凝土的强度成反比与钢筋的级别成正比同级别的钢筋的锚固、搭接长度相等。
（另：钢筋上的钢印标记用下列形式表示如：永钢生产的“HRB335”直径12㎜的钢筋；哪么钢筋上的标记为“3-永钢商标-12”又如永钢生产的“HRB400”直径12㎜的钢筋哪么钢筋上的标记为“4-永钢商标-12”再如永钢生产的“HRB400E”直径12㎜的钢筋哪么钢筋上的标记为“4E-永钢商标-12”以此类推）。
2纵向受拉钢筋绑扎搭接长度Ll（无抗震设计的混凝土结构）、LlE（有抗震设计的混凝土结构）LlE=ζl×laE（laE为抗震锚固长度代号） Ll=ζl×La（La 为非抗震锚固长度代号）La=ζa×Lab(11G101-1P53页）。
纵向受拉钢筋绑扎搭接接头面积百分率≤25 50 100纵向受拉钢筋绑扎搭接长度修正系数ζl 1.2 1.4 1.6ζa：受拉钢筋锚固长度修正系数ζa当：带肋钢筋的公称直径大于25，ζa取1.10;2.环氧树脂涂层带肋钢筋ζa取1.25;施工过程中易受扰动的钢筋ζa取1.1。
锚固区保护层厚度3d,ζa取0.8锚固区保护层厚度5d,ζa取0.7。
注:1）.受压钢筋绑扎接头的搭接长度应为上表相应取值的0.7倍;2）.任何情况下,纵向受拉钢筋的搭接长度不应水于300㎜，受压钢筋搭接长度不应小于200㎜；3）.两根直径不同钢筋的搭接长度，以较细钢筋直径计算。
4.钢筋搭接长度非抗震根据公式Ll=ζl×la 抗震LlE=ζl×laE；LaE=ζaE×La La=ζa×Lab4.1 当纵向受拉钢筋搭接接头面积百分率分别为≤25%；50%；100%时，钢筋搭接长度修正系数ζl见表1分别取值为1.2； 1.4； 1.6；4.2 ζaE 为抗震锚固长度修正系数,对一、二级抗震等级取1.15,对三级抗震等级取1.05,对四级抗震等级取1.00。
4.3 ζa：为受拉钢筋锚固长度修正系数ζa当：带肋钢筋的公称直径大于25，ζa取1.10;2.环氧树脂涂层带肋钢筋ζa取1.25;施工过程中易受扰动的钢筋ζa取1.1。
锚固区保护层厚度3d,ζa取0.8锚固区保护层厚度5d,ζa取0.7。
LlE=ζl×ζaE×ζa×Lab小结当出现上列情况,如钢筋直径大于25㎜、混凝土凝固过程中受力钢筋易受扰动、环氧树脂涂层钢筋(涂环氧的钢筋)、带肋钢筋末端采取机械锚固措施、混凝土保护层厚度大于钢筋直径的3倍、5倍、抗震结构构件、纵向受拉钢筋搭接接头面积百分率等情况下纵向受拉钢筋最小搭接长度须按第4条及4.1、4.2、4.3的规定作相应调整。
所以只要当ζa不发生上述情况的取值哪么LlE=ζl×LabE Ll=ζl×Lab其中 Lab(非抗震)、LabE(抗震)这两种形式的受拉钢筋基本锚固长度相应数值在11G101-1P53页或本章第3页表4中可直接查用或用LabE=ζaE×Lab求得5.在绑扎接头的搭接长度范围内,应采用铁丝绑扎三点。
9-7-1-3基础钢筋绑扎1).钢筋网的绑扎(单向板)其钢筋摆布顺序是短筋在下长筋在上，如是双层钢筋网底筋钢筋摆布方式同单层钢筋网而上层钢筋网则是长筋在下短筋在上；四周两行钢筋交叉点均应每点扎牢,中间部分交叉点可相隔扎牢,但必须保证受力钢筋不位移。
双向主筋的钢筋网(双向板)则将全部钢筋相交点扎牢。
绑扎时应注意相邻绑扎点的铁丝扣要成八字形,以免钢筋网片歪斜变形。
2)基础底板采用双层钢筋网时,在上层钢筋网下面应设置钢筋撑脚或混凝土撑脚,以保证钢筋位置正确。
钢筋撑脚的形式与尺寸如下图9-116所示,每隔1米放置一个。
其直径选用:当板厚h≤30㎝时为8-10㎜;当板厚h＝30一50㎝时为12一14㎜;当板厚h＞50㎝时为16-18㎜。
3)钢筋的弯钩应朝上不要倒向一边;但双层钢筋网的上层钢筋弯钩应朝下。
4)独立柱基础为双向弯曲,其底面短边的钢筋应放在长边钢筋的上面。
5)现浇柱与基础连接用的插筋,其箍筋应比柱的箍筋缩小一个柱筋直径(指绑扎连接如是机械连接不须要),以便连接。
插筋位置一定要固定牢靠,以免造成柱轴线偏移。
6)对厚片筏板上部钢筋网片,可采用钢管临时支撑体系,如下图9-117(@)示出绑扎上部钢筋网片用的钢管支撑,在上部钢筋网片绑扎完毕后,需置换出水平钢管;为此另取一些垂直钢管通过直角扣件与上部钢筋网片的下层钢筋连接起来(该处需另用短钢筋段加强),替换了原支撑体系,见下图9-117(b)。
