柴油发电机测试规程

柴油发电机启动试验操作指导书一、风险辨识1、走错间隔，设备检查不到位，设备损坏。

2、机油油位不足，造成设备损坏。

3、停运后设备不在备用状态，事故时保安失去。

4、合环运行，厂用电系统跳闸。

5、柴油发电机组冷却系统异常。

6、柴油发电机作为全厂失电的备用电源，其可靠性至关重要，我厂柴油发电机由于冬季时室温较低，试启动过程中经常会发生无法启动的情况。

二、风险预控措施1、操作前必须核对设备名称和设备KKS编码，操作时必须强制扫码核对验证。

2、启动前确保机油油位在油位标尺1/3处且油质正常。

3、停运后务必检查柴油发电机在自动模式。

4、检查保安PC进线电源开关在分闸位置。

5、检查柴油发电机冷却系统正常。

6、冬季汽温降低后，每天巡检加强柴油发电机室温度检查，检查暖气系统运行正常，保证柴油发电机室、柴油油箱间的温度在15℃以上，低于此温度应联系检修采取措施提高温度。

7、巡检过程中要注意检查柴油发电机出口显示屏上各参数正常，要保证蓄电池电压在27V左右，冷却液温度在40-50℃左右，显示屏无报警。

8、检查柴油发电机冷却液冷却风扇的百叶窗的防寒防冻塑料布应封闭严密，无漏风情况，防止长时间漏风造成冷却液温度、机油温度降低后无法启动。

9、检查柴油发电机油箱的油位大于1/2，低于1/2时及时联系检修人员加油，防止油位低无法启动。

10、柴油发电机试启动过程中，在启动前将冷却液冷却风扇百叶窗处的塑料布取下，取下后立即启动，防止长时间不启动造成冷却液温度、机油温度降低后无法启动。

环境温度低于-10℃时，直接启动，启动后及时取回吹下的塑料布。

11、启动试验过程中应及时通知检修人员到场，检查确认无问题后再进行启动试验，严禁相关人员不到现场自行试转柴油发电机。

12、柴油发电机紧急启动后应就地检查设备运行正常，冷却风扇百叶窗处塑料布吹开，防止换热不良造成冷却液温度高，柴油发电机停运。

13、长时间启动过程中应注意防止室内空气不足造成柴油发电机灭火，应适时开启柴油发电机房大门，保证空气充足，柴油机燃烧充分。

柴油发电机测试规程一、柴油发电机测试步骤
二、柴油发电机测试人员职责
1、测试监护人：
1)测试监护人指定为：强电值班工程师或强电主管
2)监护人负责：查看现场作业条件并进行安全评估，检查操作人员防护用具穿戴是否合理，检查操作人员测试前的检查工作是否
到位，在测试工程中负责确认操作人员操作程序是否正确，随时关注发电机工作状态是否正常。

2、测试操作人：
1)对发电机房现场进行查看，包含发电机设施是否良好、机油柴油油位是否正常、机滤空滤油滤是否需要更换、送排风是否正常
等等。

2)测试过程中需紧密关注发电机运行的各项数值是否正常，如有任何异常需第一时间告知监护人，与监护人确认后停机向上级汇
报相关事宜。

3)测试人员完成测试工作后需对该次测试相关数据详细记录。

4)测试人员完成测试工作后需对发电机及发电机房现场设施进行查看确保恢复热备状态，且发电机房无滴漏等隐患，与监护人再
次确认后方可完成测试并上锁离开发电机房。

Source: Posted by: Click:2367 date: 2009-9-25 14:25:41 Keyword: 发电机检测规程，发电机检修，发电与维护一、发电机组和配电板绝缘电阻测量任何电气设备在通电以前，都要进行绝缘电阻的测量，这是人身安全和设备安全的根本保证，也是检验过程中的必检项目。

绝缘电阻分为冷态绝缘电阻和热态绝缘电阻。

冷态绝缘电阻是指试验前设备的绝缘电阻，这时设备处于自然状态，检验是设备安装情况。

热态绝缘电阻是指设备运行一定时间，达到温升后的绝缘电阻，这时设备仍处于工作状态，是在动态和热态情况下，检验设备绝缘材料的绝缘性能变化情况。

（一）检验容与条件在进行冷态绝缘电阻测量前，应断开配电板上所有外部线路的开头，并且须将发电机组和配电板上所有半导体元件的线路断开，避免因电流过大而损坏半导体元件。

发电机组和配电板绝缘电阻测量的容包括：配电板汇流排对地的绝缘电阻；发电机电枢绕组对地的绝缘电阻；发电机励磁绕组对地的绝缘电阻；发电机空间加热器对地的绝缘电阻；调速电动机对地的绝缘电阻；调速电动机对地的绝缘电阻。

（二）检验的实施和记录在柴油发电机组和配电板试验之前，进行冷态绝缘电阻的测量。

测量可用兆欧表进行，将兆欧表的一端接地，另一端接所要测量的部位。

测量时要求验船师和船东在场。

对于柴油发电机和配电板的热态绝缘电阻，应该在设备试验后立即进行测量，测量方法与检验冷态绝缘电阻的方法相同。

无论何种状态，其最低绝缘电阻值对于配电板长度小于或等于6m，应大于或等于1MΩ，配电板长度大于6m，应大于或等于1MΩ。

记录表参见表10-8。

表10-8 发电机与配电板绝缘电阻测量记录序号项目相位冷态热态A1 配电板汇流排 B C A2 发电机电枢绕组 B C3 发电机励磁绕组4 空间加热器5 调速电动机二、柴油发电机组起动试验（一）试验容用船上配备的起动设备进行试验（一般用空气起动，也有用蓄电池起动的）。

柴油发电机试验标准《柴油发电机试验标准：点亮电力世界的规则指南》嘿，你知道吗？曾经有一个小镇，突然遭遇了一场超级大停电。

那场面就像世界突然被按了静音键，所有的电器都成了摆设，人们就像热锅上的蚂蚁，急得团团转。

这时候，如果有一台柴油发电机，那可就是拯救世界的超级英雄啊！但是呢，这柴油发电机可不是随便就能上岗的，它得经过一系列严格的“考验”，也就是按照柴油发电机试验标准来执行。

要是不按照这个标准来，那柴油发电机在关键时刻掉链子，就像一个不靠谱的队友，那可就惨绝人寰啦！一、启动性能：“一键唤醒”的魔法测试“启动性能就像柴油发电机的起床气测试，可得好好把关！”启动性能可是柴油发电机的重要指标呢。

想象一下，柴油发电机是一个超级大懒虫，如果每次叫它起床（启动）都要三催四请，那可怎么能在紧急时刻派上用场呢？在这个标准里，我们要求柴油发电机能够在规定的环境温度下，顺利地一键启动。

比如说，在寒冷的冬天，就像我们人一样，柴油发电机也会有点“怕冷”，但它得克服这个“小怪兽”，如果它在低温下启动困难，就像汽车在冬天怎么也打不着火一样，那可就是个低级失误大赏了。

这就好比运动员比赛的时候，发令枪响了，还在原地发呆，那怎么行呢？二、负载能力：“大力士”的承重挑战“负载能力？这可是柴油发电机成为‘大力士’的关键考核啊！”柴油发电机就像一个大力士，负载能力就是衡量它力气大小的标准。

它得能稳稳地扛起规定的负载，就像一个人要能背起自己能承受的重量一样。

如果给它的负载太重，它就会像一个不堪重负的小毛驴，累得气喘吁吁，甚至可能直接罢工。

例如，在一个大型建筑工地上，各种大型设备都需要电力支持，如果柴油发电机负载能力不行，那工地上的塔吊、搅拌机等设备就会像断了线的木偶，无法正常工作。

这就好比让一个小学生去扛一袋大米，根本扛不动嘛！所以，在试验中，我们会逐步增加负载，看看这个“大力士”的极限在哪里，确保它在实际使用中不会出现“翻车”的情况。

三、电压稳定性：“电力心电图”的平稳线“电压稳定性？这就是柴油发电机的电力心电图，必须稳稳的！”电压就像柴油发电机的心跳，如果电压不稳定，就像心跳忽高忽低，那可会让连接它的电器设备苦不堪言。

柴油发电机测试步骤
进行柴油发电机测试时，通常需要按照以下步骤进行：
1. 准备工作，首先需要对柴油发电机进行外部清洁和检查，确保设备表面无杂物和污垢，并检查设备的各项部件是否完好无损。

2. 冷启动准备，在进行测试之前，需要确保柴油发电机处于冷启动状态，即发电机已经停止运行并且冷却至室温。

3. 燃油系统检查，检查柴油发电机的燃油系统，包括燃油箱、燃油管路、燃油泵等部件，确保没有泄漏或者其他异常情况。

4. 润滑系统检查，检查柴油发电机的润滑系统，包括机油箱、机油泵、机油滤清器等部件，确保机油充足并且机油质量良好。

5. 电气系统检查，检查柴油发电机的电气系统，包括电池、发电机绕组、配电箱等部件，确保电气连接良好并且无短路或接地故障。

6. 运行测试，启动柴油发电机，让其运行一段时间，观察发电
机的运行状态和性能表现，包括输出电压、输出频率、负载承受能
力等指标。

7. 负载测试，通过连接负载设备，对柴油发电机进行负载测试，测试发电机在不同负载条件下的性能表现和稳定性。

8. 故障排除，如果在测试过程中发现任何异常情况，需要及时
进行故障排除，确保柴油发电机的正常运行。

9. 数据记录，在测试过程中需要记录相关数据，包括测试时间、测试条件、测试结果等，以便后续分析和比对。

10. 结束工作，测试结束后，需要对柴油发电机进行冷却停机，并进行设备的清洁和整理工作，确保设备处于良好状态。

以上就是进行柴油发电机测试时的一般步骤，通过严格按照这
些步骤进行测试，可以确保测试的全面性和准确性。

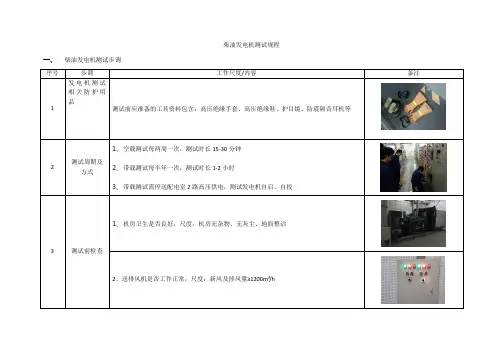

柴油发电机测试规程一、柴油发电机测试步调序号步调工作尺度/内容备注1发电机测试相关防护用品测试前应准备的工具资料包含：高压绝缘手套、高压绝缘鞋、护目镜、防震隔音耳机等2测试周期及方式1、空载测试每两周一次，测试时长15-30分钟2、带载测试每半年一次，测试时长1-2小时3、带载测试需停送配电室2路高压供电，测试发电机自启、自投3测试前检查1、机房卫生是否良好，尺度：机房无杂物、无灰尘、地面整洁2、送排风机是否工作正常，尺度：新风及排风量≥1200m³/h3、柴油油位是否在合理范围内，尺度：不低于下限刻度，每次充油量至油罐4/5刻度4、发电机控制屏是否工作正常，尺度：液晶屏显示正常，操纵按钮灵敏5、冬季检查电加热是否工作正常，尺度：外界环境温度低于5摄氏度时开启，20＜温度＜306、检查防冻液液位，尺度：在液位允许上下限范围内【防冻液高于散热片】。

7、检查蓄电池电压、电解液、接线端子牢固情况，尺度：24-28V，端子检测牢固，电解液在上下限范围内8、检查机油油位，尺度：油位标尺高于油位下限，低于油位上线，应坚持在2/3为最佳9、检查控制柜内有无异常，尺度：看、听、闻、试、测，看-电器元件是否有过热痕迹，听-电器元件有无异常声响，闻-控制柜内有无异味，试-端子有无松动现象，测-用热成像仪进行测试10、如进行带载测试应依照倒闸操纵流程进行停电操纵，尺度：依照变电室倒闸操纵流程进行10、检查有无滴漏现象，尺度：检查发电机、油箱、油管有无漏油现象4测试中检查并记录1、频率，尺度：50赫兹2、冷却水水温，尺度：低于90度3、转速，尺度：1500rpm4、油压，尺度：低于6Bar5、油温，尺度：低于80度6、是否有异响，尺度：设备运转部件无明显异响7、相电压V，尺度：380V × ±108、线电压V，尺度：220V × ±109、电流A，尺度，带载运行≤85%额定值10、有无滴漏现象，尺度：检查发电机、油箱、油管有无漏油现象5测试后1、记录相关数据，尺度：依照测试表格内容详细填写2、检查油箱柴油位置，尺度：不低于下限刻度，每次充油量至油罐4/5刻度3、恢复控制状态，尺度：停止发电机运行并恢复发电机至热备用状态4、检查发电机房整体状态，尺度：检查发电机及油箱、油管有无滴漏现象，检查发电机部件是否正常，检查发电机房环境正常，关闭机房门并上锁二、柴油发电机测试人员职责1、测试监护人：1)测试监护人指定为：强电值班工程师或强电主管2)监护人负责：检查现场作业条件并进行平安评估，检查操纵人员防护用具穿戴是否合理，检查操纵人员测试前的检查工作是否到位，在测试工程中负责确认操纵人员操纵程序是否正确，随时关注发电机工作状态是否正常。

柴油发电机组启动试验一．试验要求1．用压缩空气启动的柴油机：将一只副空气瓶充气至额定工作压力，在中途不补充气的情况下启动冷态柴油机，启动次数不下于6次。

2．用电启动的柴油机：在蓄电池组充足电源，中途不补充电的情况下启动冷态柴油机，启动次数不少于10次。

3．应急柴油发电机，在0摄示度以下环境状态下，具有启动冷态的能力，对于自启动的应急发电机组，每台机组应能有连续3次启动的能源。

之外还应具有第二能源，在30分钟内能启动3次。

二．调速器灵敏度试验1．试验内容2．柴油发电机负荷突然变化时，柴油机的转速将随之而发生变化，此时，调速器应能在规定时内将转速控制在规定范围内，并能稳定的运转。

3．调速器灵敏度实验试验的步骤：在100%负荷运转时突然将负荷全部卸掉，检查转速波动范围，稳定时间和稳定后的转速在空负荷状态下进行突加负荷试验，先突加50%负荷，稳定后再加余下的50%，检查转速的波动范围，稳定时间和稳定后的转速是否符合要求。

三．试验要求1．柴油机从100%负荷突然卸去负载，要求瞬时调速率不大于10%，稳定调速率不大于5% 。

稳定时间不大于5秒。

〈即从转速复到波动率为正负1%的时间〉2.柴油机从空载突然加上50%额定负载，稳定后再加上余下的50%负载时，要求其瞬时调速率不大于10%，稳定调速率不大于5%，稳定时间不大于5秒〈即从转速发生波动开始到转速稳定波动率为正负1%的时间〉3．瞬时调速率δ1与稳定调速率δ2的计算方法1》瞬时<动态>调速率δ<或称动态调速率>是指突加或突卸，全负荷时，瞬时转速的最大变化范围与额定转速NH<铭牌上的标定转速>比值的百分数，瞬时调整速率δ1的计算方法：δ1<突加>=n0-n2/nH*100%δ1<突卸>=n3-n1/nH*100%n0—柴油机空负荷时的平均转速n1--柴油机突加负荷后的平均转速n2--柴油机突加负荷时的最小瞬时平均转速n3--柴油机突卸负荷时的最大瞬时平均转速2》稳定(静态)调速率δ2：当外部负荷改变后由于机械调速器不能使柴油机恢复原来的转速，所以在调节过程稳定之后，还存在着转速差(称为静态转速差)柴油机从空车到全车负荷运转的转速差与额定转速比值的百分数称为稳定调速率(或静态调速率)δ2=n0-n1/nH*100%n0---柴油机空负荷时的平均转速n1--柴油机突加负荷后的平均转速nH—名牌上的标定的额定转速4．试验方法：柴油机调速器灵敏度检验应与发电机的其他电器项目检验同时进行，方法是在柴油发电机组100%负荷运行时，突然将发电机负载全部卸掉(此时柴油机瞬时转速即时升高)按动秒表，观察柴油机转速瞬时上下波动值，当转速稳定到另一个转速时(即转速恢复到波动率为±1%范围)即按停秒表，记录稳定时间。

柴油发电机运行测试要求柴油发电机是一种常见的发电设备，广泛应用于各种场合，如工业生产、建筑工地、野外作业等。

为了确保柴油发电机的正常运行和安全性，进行严格的运行测试是必不可少的。

本文将一步一步回答柴油发电机运行测试的要求。

第一步：准备测试设备和环境在进行柴油发电机运行测试之前，需要准备好相应的测试设备和测试环境。

首先，应确保测试设备的完好性和稳定性，包括测试仪器、电压表、电流表、功率表等。

其次，应保证测试环境的舒适和安全，确保测试设备在无干扰的情况下进行测试。

第二步：检查柴油发电机的运行状态在进行正式的运行测试之前，应先对柴油发电机的运行状态进行检查。

首先，检查柴油发动机的机油、燃油和冷却液的质量和数量是否正常。

其次，检查柴油发动机的滤清器和阀门等是否干净无堵塞。

最后，检查柴油发电机的电线接线是否松动，是否有损坏。

第三步：进行柴油发电机的负载测试负载测试是柴油发电机运行测试的重要环节。

在进行负载测试之前，应先确定负载电流和负载功率的范围，根据实际情况进行设置。

然后，将负载设备连接到柴油发电机的输出端口，并逐渐增加负载，观察柴油发电机的输出电压和输出功率是否稳定。

如果发现电压或功率不稳定，应及时调整负载或调整发电机控制系统，确保柴油发电机正常运行。

第四步：测试柴油发电机的运行时间和燃油消耗量除了负载测试外，还需要关注柴油发电机的运行时间和燃油消耗量。

在进行运行测试时，应记录下柴油发电机的起始时间和结束时间，并计算运行时间。

同时，应记录下柴油发电机运行期间的燃油消耗量，以便后续的燃油管理和维护工作。

第五步：进行柴油发电机的安全测试安全测试是柴油发电机运行测试的最后一步。

在进行安全测试时，应检查柴油发电机的各项安全装置和保护装置是否正常工作，如过载保护、短路保护、过热保护等。

此外，还应检查柴油发电机周围的安全设施和应急设备是否齐全，以确保发电机的安全运行。

总结：柴油发电机运行测试的要求主要包括准备测试设备和环境、检查柴油发电机的运行状态、进行负载测试、测试运行时间和燃油消耗量以及进行安全测试。

柴油发电机定期测试运行制度
1、机组起动前:检查冷却水位、机油油位、滤芯塞指示器是否清洁、传动带松紧度、检查起动电瓶输出接头、冷却水箱,进风道清洁度、检查机组外部螺丝有否松脱现象、检查控制柜指示灯工作情况。

2、机组启动运行(无负载)：检查及记录机油压力、冷却水温度、充电电压；检查及记录机组运行情况（即电流频率）、机组输出电压；观察发动机颜色及浓度；检查发动机运行声音。

无负载运行要求每两周一次，每次运行10分钟。

3、机组带负载：观察排烟及浓度；检查机组运行声音及稳定度；观察及记录机组运行（最高）机油压力和冷却水温；观察及记录输出电压、输出电流及负载分配；检查及记录机组运行频率。

带负载运行要求每半年运行一次，负载达到机组总功率60%以上。

4、机组运行满半年，要检查机油、机油滤芯、柴油滤芯和空气滤芯，对其进行清洁或更换；
5、每半年要润滑各外部活动部件；排放柴油粗滤器沉淀物；检查控制箱线路；检查测试机组监管功能（线路）。

6、机组运行满一年，要检查调校气门间隙；排放机体冷却水,在加水时,同时注入防锈剂；检查柴油高压泵定时喷油,需要时调校；清洁及检查发电机定子及转子；检查发电机输出电缆接线螺母,需要时旋紧；检查自动稳压装置电线及接头；检查控制功能,检查及调试机组；清洁油水分离器；检查增压器。

7、机组运行满两年，除检查以上内容外，还要检查：
（1）冷却系统：检查水泵、水箱
（2）柴油供给系统:检查喷油嘴总成及油泵总成
（3）进气排气系统：增压器,气门检测调校
（4）控制系统：感应器、调速器、保养电路、起动/停止控制电路、并网装置、自启动电路等各项注意事项。

二〇一二年八月二十九日。
