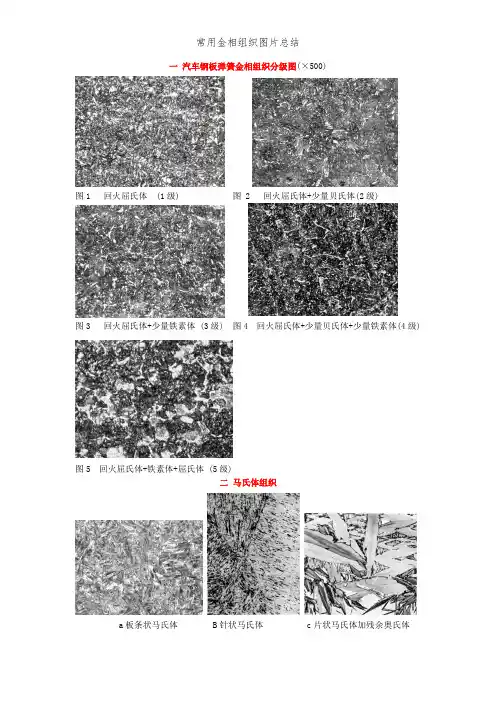

一汽车钢板弹簧金相组织分级图(×500)图1 回火屈氏体 (1级) 图 2 回火屈氏体+少量贝氏体(2级)图3 回火屈氏体+少量铁素体 (3级) 图4 回火屈氏体+少量贝氏体+少量铁素体(4级)图5 回火屈氏体+铁素体+屈氏体 (5级)二马氏体组织a板条状马氏体 B针状马氏体 c片状马氏体加残余奥氏体三莱氏体四粒状贝氏体五索氏体汽车钢板弹簧金相组织及缺陷组织——黎方英1、原材料金相组织及缺陷组织分析材料:60Si2Mn 钢、处理情况:热轧状原材料、组织分析:图1 a) ,金相组织为铁素体与片层珠光体、正常原材料组织、图1 b) ,弹簧扁钢表面的脱碳、图1 c) ,d) ,金相组织为带状铁素体与珠光体、严重带状组织一般热处理工艺难以消除、图1 e) ,弹簧扁钢表面的划痕,原材料表面缺陷、图1 f) ,弹簧扁钢表面的碎裂,原材料表面缺陷的废品、a)500× b)100×c)100× d)100×e)100× f)100×图1 原材料金相组织及缺陷组织分析2、60Si2Mn 钢板弹簧正常淬火与回火组织分析:处理情况:图2 a) ,860 ℃加热保温后油冷淬火、图2b) ,860 ℃加热保温后油冷淬火,460 ℃回火、组织分析:图2 a) ,金相组织为中等针状淬火马氏体、淬火获得马氏体,就是达到强韧化的重要基础、图2 b) ,金相组织为中等回火屈氏体、a)500× b)500×图2 汽车钢板弹簧正常淬火组织与回火组织分析3、淬火加热温度低形成的缺陷组织如图3材料:50CrVA 钢、侵蚀剂:4 %硝酸酒精溶液、处理情况:加热保温后油冷淬火,460 ℃回火、组织分析:图3 a) ,金相组织为回火屈氏体,未溶解的铁素体与未溶解的碳化物、图3 b) ,金相组织为回火屈氏体,未溶解的铁素体与片状珠光体、a)500× b)500×图3 淬火加热温度低形成的缺陷组织4、淬火加热温度高形成的缺陷组织如图4、材料:图4 a) 、图4 c) ,60Si2Mn 钢;图4 b) ,50CrVA 钢、处理情况:图4 b) ,加热保温后油冷淬火;图4 a) 、图4c) ,加热保温后油冷淬火,460 ℃回火、组织分析:图4 a) ,金相组织为回火屈氏体与上贝氏体,最大晶粒度超过1 级、图4 b) ,金相组织为淬火马氏体与残余奥氏体、图4 c) ,金相组织为回火屈氏体,表层有一层全脱碳铁素体层,并有沿晶界向内伸展的裂纹,裂纹内充满氧化物、a)500× b)500×c)100×图4 淬火加热温度高形成的缺陷组织5、淬火冷却速度不够形成的缺陷组织如图5、材料:图5 a),60Si2Mn 钢;图5 b) ,50CrV4 钢、处理情况:图5 a),加热保温后油冷淬火,460 ℃回火;图5 b) ,加热保温后超速油冷淬火、组织分析:图5 a),金相组织为回火屈氏体与上贝氏体、图5 b) ,金相组织为淬火马氏体,残余奥氏体,析出铁素体,析出屈氏体与上贝氏体、a)500× b)500×图5 淬火冷却速度不够形成的缺陷组织6 、回火缺陷组织如图6、材料:60Si2Mn钢、侵蚀剂:4%硝酸酒精溶液、处理情况:860℃加热保温淬火,460℃回火、组织分析:图6 a) ,金相组织为回火屈氏体,心部少量回火马氏体,心部硬度值为49 HRC。
