课程设计报告学院电子信息学院专业控制理论与控制工程学生显班级学号132030032指导教师杜昭平二零一四年四月串级控制系统原理及应用一串级控制系统的根本概念1 串级控制系统近二十年，控制技术获得了惊人的成就，已在工业生产和科学开展中起着关键作用。
而且，控制系统已成为大量设备不可分割的重要组成局部。
控制自动化的程度已成为衡量工业企业现代化的一个重要标志。
在众多复杂的控制系统中，串级控制系统在电机控制中的应用更为普遍，串级控制系统是一个双回路系统，一个控制器的输出控制另一个控制器的设定值，这种构造称为串级控制系统。
串级控制系统实质上是把两个调节器串接起来，通过它们的协调工作，使一个被调量准确保持为设定值]1[。
通常，串级系统副环的对象惯性小，工作频率高，而主环惯性大，工作频率低。
2 串级控制系统的组成串级控制系统整个系统包括两个控制回路，主回路和副回路。
副回路由副变量检测变送、副调节器、调节阀和副过程构成；主回路由主变量检测变送、主调节器、副调节器、调节阀、副过程和主过程构成。
主要由以下元件构成：〔1〕主调节器和副调节器两个调节器〔2〕两个测量变送器〔3〕一个执行器〔4〕一个调节阀们〔5〕被控对象组成系统原理框图如图1－1所示。
图1－1 串级控制系统原理方框图〔1〕系统中的两个调节器相互串联，前一个调节器的输出作为后一个调节器的输入。
这两个调节器分别叫作主调节器和副调节器，即主调节器的输出进入副调节器，作为副调节器的给定值。
〔2〕串级控制系统中有两个反应回路，并且一个回路嵌套在另一个回路之中，处于里面的回路称为回路〔副回路〕，处于外面的回路称为外回路〔主回路〕。
〔3〕串级控制系统中有两个测量反应信号，称为主参数和副参数，分别作为主、副调节器的反应输入信号。
二串级控制系统实例——火电厂主汽温度串级控制系统2.1 应用现状火电厂中，为更好的对主蒸汽温度进展控制，通常将过热器分为两段，即高温段和低温段，在之间装有一个喷水减温器，喷水减温器是一个三通容器，分别与低温段过热器、高温段过热器以及冷水〔减温水〕管道连通，蒸汽从低温段流经喷水减温器，再进入高温段。

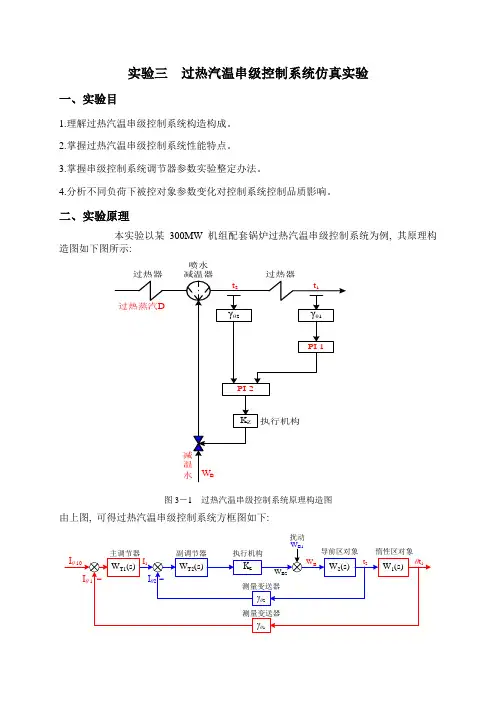

实验三 过热汽温串级控制系统仿真实验一、实验目1.理解过热汽温串级控制系统构造构成。
2.掌握过热汽温串级控制系统性能特点。
3.掌握串级控制系统调节器参数实验整定办法。
4.分析不同负荷下被控对象参数变化对控制系统控制品质影响。
二、实验原理本实验以某300MW 机组配套锅炉过热汽温串级控制系统为例, 其原理构造图如下图所示:过热器过热器喷水减温器图3－1 过热汽温串级控制系统原理构造图由上图, 可得过热汽温串级控制系统方框图如下:扰动图3－2 过热汽温串级控制系统方框图● 主调节器在图3－2所示过热汽温串级控制系统中主调节器()1T W s 采用比例积分微分（PID ）调节器, 其传递函数为:()11111111111T d p i d i W s T s K K K s T s s δ⎛⎫=++=++ ⎪⎝⎭式中: ——主调节器比例系数( )；1i K ——主调节器积分系数(1111i i K δ=)；1d K ——主调节器微分系数(111d d K T δ=)。
● 副调节器在图3－2所示过热汽温串级控制系统中副调节器 采用比例（P ）调节器,其传递函数为:()2221T p W s K δ==● 式中: ——副调节器比例系数( )。
● 导前区对象在图3－2所示过热汽温串级控制系统中导前区对象()2W s 在50％和100％负荷下 传递函数分别为:（1）50％负荷下导前区对象传递函数: ● （2）100％负荷下导前区对象传递函数: ● 惰性区对象在图3－2所示过热汽温串级控制系统中惰性区对象()1W s 在50％和100％负荷下 传递函数分别为:（1）50％负荷下惰性区对象传递函数: （2）100％负荷下惰性区对象传递函数:三、实验环节1.在MATLAB 软件Simulink 工具箱中, 打开一种Simulink 控制系统仿真界面, 依照图3－2所示过热汽温串级控制系统方框图建立仿真组态图如下:图3－3 过热汽温串级控制系统仿真组态图惰性区对象传递函数模块建立惰性区对象传递函数为三阶惯性环节, 在组态图中采用建立子模块方式建立惰性 区对象传递函数模块。
