关于隔爆型电气设备的电缆引入方式

隔爆型电气设备隔爆外壳的设计要求摘要：防爆型电气设备是指外壳具有隔爆能力的电气设备，这类设备不仅具有较高的使用价值，其安全性能也非常可靠，是最具实用价值的一种电气设备。

当前，许多煤矿或石油化工企业都在爆炸性环境中作业，工作人员的生命安全在这种危险环境中难以得到保障，需要借助电气设备来作业，而在这种环境中作业的电气设备至少有80%为隔爆型电气设备。

对于这类设备来说，隔爆外壳设计合理与否直接关系到设备的实用性、可靠性与安全性，本文试对隔爆外壳的设计要求进行如下分析。

关键词：电气设备；隔爆型；隔爆外壳；设计要求隔爆型电气设备主要用于石油化工或煤矿等危险环境中作业，这类设备借助其隔爆外壳来确保其作业安全，其隔爆外壳具有不传爆性与耐爆性，在隔爆结构上具有特殊的参数要求。

例如，隔爆外壳虽然存在接缝，但是为了确保具有足够的隔爆性能，隔爆外壳在接缝间隙上应小于可燃性气体在实验中的最大安全间隙，若可燃性气体在进入隔爆设备外壳之后遭遇电火花，被点燃后产生的爆炸火焰将会被严密限制在隔爆外壳之中，而不会与外壳外部环境中的可燃物混合，使外部环境发生爆炸。

可以说，隔爆外壳既能保证外部环境的安全，也能保证设备本身的安全，因此隔爆外壳的设计十分重要。

一、分析爆炸压力所谓爆炸压力，是指气体生成物在产生的那一瞬间所产生的压力，为了获得理论值，实验应该在正常温度与正常压力下进行，实验环境应该密闭的，并且具有一定容积，还需要处于绝热状态下。

假设隔爆电气设备在充满9.5%浓度甲烷气体的环境中进行实验，其爆炸瞬间的温度t将会达到2100~2200℃，而爆炸前的温度一般在15~17℃左右。

根据玻义耳-马略特定律，求得爆炸后的瞬间爆炸压力为：公式（1）在这个公式中，和分别指爆炸前的压力与绝对温度，一般为1*105Pa，为（273+）℃；T则是爆炸后的绝对温度（273+t）℃。

在隔爆外壳设计中分析爆炸压力，主要目的在于发生内部爆炸时可以避免壳体发生较大的变形或出现严重的损害。

爆炸危险场所电气线路和防爆电器设备安装施工要求爆炸危险场所的施工，讲究细节。

每一个环节都有相关的要求，先向大家介绍一般要求，抛砖引玉，请高人一起来讨论一、选用的防爆电器设备的级别、组别，不应该低于爆炸危险场所内爆炸性混合物的级别和组别。

二、防爆电器设备应该有标志Ex（EXPLOSION）,名牌上应该有防爆等级标志，防爆合格证书编号。

三、电气线路应尽量在远离释放源的地方或者爆炸危险性较小的环境内敷设。

四、铺设电气线路的沟道、电缆或钢管，所穿过的不同区域之间或楼板处的孔洞，应该采用非燃性材料严密堵塞。

五、在爆炸危险场所选用导线或者电缆（单芯）的截面积：0区：本安用0.5mm²；1区：控制通讯、照明用1.5 mm²，动力用2.5 mm²；2区：可用1.5 mm²。

移动设备1、2区都要用2.5 mm²，且要用重型合成橡胶电缆。

六、电气线路敷设应该尽量避免有中间接头。

必须分路或者接头，可以用防爆接线盒。

七、爆炸危险场所的配线方法：在0区，只允许本安设备配线。

在1区，可用镀锌钢管配线或者用低压电缆配线，不准用高压输线；在2区，允许用低压电缆配线，低压可用钢管和电缆配线。

八、电缆敷设时，电力电缆与通讯、信号电缆分开，高压电缆与低压、控制电缆分开。

九、输电架空线不允许跨越爆炸危险场所，必须离开爆炸危险场所1.5倍的电线杆高度。

十、本安电路用的电缆或导线需是蓝色；十一、本安电路和非本安电路在同一接线箱内接线时，需要有绝缘隔板分隔，距离至少50mm；十二、本安电路和非本安电路配线，不应该发生混触，要避免发生静电感应和电磁感应现象。

十三、本安电路和非电路或其它电路不允许用同一根电缆，也不应在同一根钢管里铺设。

十四、接地1、凡在爆炸危险场所里的防爆电气设备、金属构架、金属配线钢管、电缆金属护套均应接地；2、如果防爆电器设备是固定在金属构架上，电气设备仍然需要单独接地；3、接地线应单独与接地干线相连；4、接地线的截面积和绝缘等级应与相线相同；5、接地线应与相线在同一钢管内放设；6、接地电阻不大于4Ώ；7、本安用电源的屏蔽层接地，应在非爆炸危险场所一头接地。

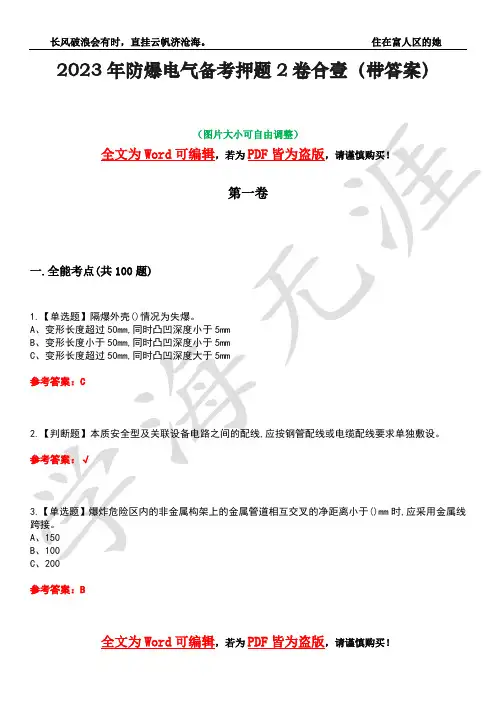

2023年防爆电气备考押题2卷合壹（带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第一卷一.全能考点(共100题)1.【单选题】隔爆外壳()情况为失爆。

A、变形长度超过50mm,同时凸凹深度小于5mmB、变形长度小于50mm,同时凸凹深度小于5mmC、变形长度超过50mm,同时凸凹深度大于5mm参考答案：C2.【判断题】本质安全型及关联设备电路之间的配线,应按钢管配线或电缆配线要求单独敷设。

参考答案：√3.【单选题】爆炸危险区内的非金属构架上的金属管道相互交叉的净距离小于()mm时,应采用金属线跨接。

A、150B、100C、200参考答案：B4.【判断题】在爆炸性尘粉环境中,IIIAIIIBIIIC级粉尘发生爆炸危险程度的顺序是IIIC>IIIB>IIIA,标志为ⅢC类设备可以适用于标志为ⅢA类设备环境中。

参考答案：√5.【单选题】氧气、乙炔管道以及其他能产生静电的管道必须连接成一个连续的整体,并予以()。

A、接零B、标识C、接地参考答案：C6.【判断题】防爆标志为ExdeiaIICT6的电气设备可适用于0区爆炸性气体环境。

参考答案：×7.【单选题】对于采用新结构新材料新技术制造的防爆产品,检验合格后,先发给____。

A、工业试验许可证B、防爆合格证C、工业生产许可证参考答案：A8.【判断题】重氮化投料较快会造成局部亚硝酸钠过量。

参考答案：√9.【判断题】浇封型电气设备分ma或mb两种保护等级。

参考答案：√10.【单选题】防爆灯具()应齐全,螺栓应紧固。

A、装饰B、外罩C、保护参考答案：B11.【判断题】在爆炸危险场所需动大检修防爆电气设备时,必须办理动火审批手续。

参考答案：√12.【单选题】n型电气设备是一种正常运行时,不会引起点燃的火花,或超过温度组别限制的最高表面温度的电气设备,它有()种防爆型式。

A、3B、4C、5参考答案：C13.【单选题】Ⅱ类爆炸性气体中,____级爆炸性气体最危险,即最容易被点燃。

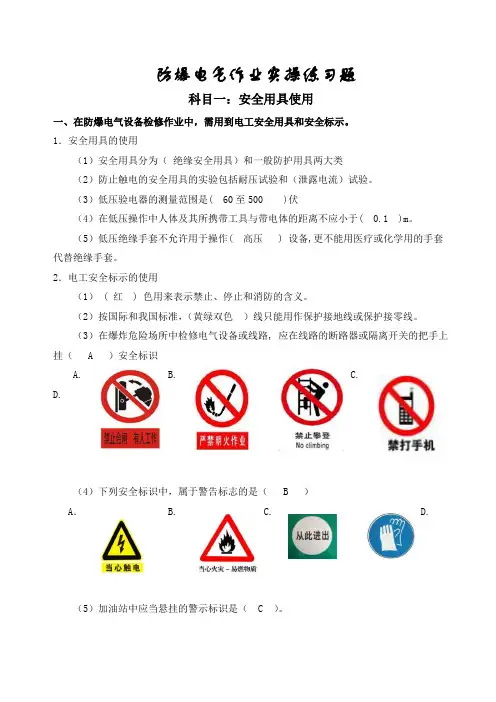

防爆电气作业实操练习题科目一：安全用具使用一、在防爆电气设备检修作业中，需用到电工安全用具和安全标示。

1．安全用具的使用（1）安全用具分为（绝缘安全用具）和一般防护用具两大类（2）防止触电的安全用具的实验包括耐压试验和（泄露电流）试验。

（3）低压验电器的测量范围是( 60至500 )伏（4）在低压操作中人体及其所携带工具与带电体的距离不应小于( 0.1 )m。

（5）低压绝缘手套不允许用于操作( 高压 ) 设备,更不能用医疗或化学用的手套代替绝缘手套。

2．电工安全标示的使用（1） ( 红 ) 色用来表示禁止、停止和消防的含义。

（2）按国际和我国标准，（黄绿双色）线只能用作保护接地线或保护接零线。

（3）在爆炸危险场所中检修电气设备或线路, 应在线路的断路器或隔离开关的把手上挂（ A ）安全标识A. B. C.D.（4）下列安全标识中，属于警告标志的是（ B ）A． B. C. D.（5）加油站中应当悬挂的警示标识是（ C ）。

A. B. C. D.二、某石化企业隔爆型380V的电机确认接地良好，运行时出现漏电保护跳闸的现象，请您选出合适仪表，诊断出故障。

1.对380V电动机进行绝缘电阻测量，应选择下列哪种仪器仪表？（ A ）A.500V防爆兆欧表B.2500V防爆兆欧表C.500V兆欧表D.2500V兆欧表2.完善对于所选仪器仪表的检查。

(1)使用前首先应检查其（外观）是否完好；(2)进行（开路试验）——转动兆欧表的手柄,由慢至快最后达到每分钟120转,表针应指向无限大(∞)；(3)进行（短路试验）——将两只表笔分开转动兆欧表的手柄,由慢至快最后达到每分钟120转,将两只表笔碰触并迅即分开,表针应指向0。

3.补充完整下列对一台380V电动机进行绝缘测量的步骤。

（1）试验前将被测电动机（断电）并放电，以保证人身安全及测试结果准确；（2）确认电动机已断电, 将电动机接线盒内（6个）端头的联片拆开。

（3）选用（单股软线）作为兆欧表的测试线 ,正确接线。

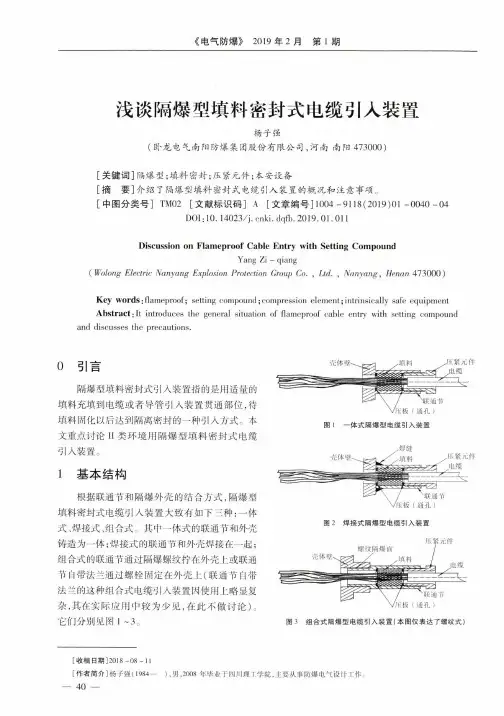

《电气防爆》2019年2月 第1期浅谈隔爆型填料密封式电缆引入装置杨子强(卧龙电气南阳防爆集团股份有限公司，河南 南阳473000)［关键词］隔爆型；填料密封；压紧元件；本安设备［摘 要］介绍了隔爆型填料密封式电缆引入装置的概况和注意事项。

［中图分类号］TM02 ［文献标识码］A ［文章编号］1004 -9118(2019)01 -0040 -04DOI ：10. 14023/j. cnki. dqfb. 2019. 01.011Discussion on Flameproof Cable Entry with Setting CompoundYang Zi 一 qiang(Wolong Electric Nanyang Explosion Protection Group Co. , Ltd. , Nanyang , Henan 473000)Key words : flameproof ； setting compound ； compression element ； intrinsically safe equipment Abstract : It introduces the general situation of flameproof cable entry with setting compound and discusses the precautions.o 引言隔爆型填料密封式引入装置指的是用适量的填料充填到电缆或者导管引入装置贯通部位，待 填料固化以后达到隔离密封的一种引入方式。

本文重点讨论II 类环境用隔爆型填料密封式电缆引入装置。

1基本结构根据联通节和隔爆外壳的结合方式，隔爆型 填料密封式电缆引入装置大致有如下三种:一•体 式、焊接式、组合式。

其中一体式的联通节和外壳 铸造为一体;焊接式的联通节和外壳焊接在一起;组合式的联通节通过隔爆螺纹拧在外壳上或联通 节自带法兰通过螺栓固定在外壳上(联通节自带法兰的这种组合式电缆引入装置因使用上略显复 杂，其在实际应用中较为少见，在此不做讨论)。

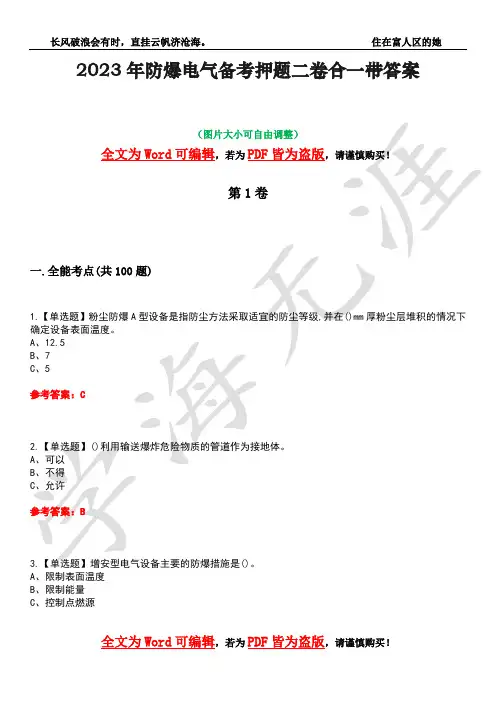

2023年防爆电气备考押题二卷合一带答案（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第1卷一.全能考点(共100题)1.【单选题】粉尘防爆A型设备是指防尘方法采取适宜的防尘等级,并在()mm厚粉尘层堆积的情况下确定设备表面温度。

A、12.5B、7C、5参考答案：C2.【单选题】()利用输送爆炸危险物质的管道作为接地体。

A、可以B、不得C、允许参考答案：B3.【单选题】增安型电气设备主要的防爆措施是()。

A、限制表面温度B、限制能量C、控制点燃源参考答案：A4.【单选题】爆炸气体性环境电气配线导管与导管导管与电气设备间须用螺纹连接,管径为32mm及以上的钢管不应少于()扣。

A、2B、4C、6参考答案：C5.【单选题】在1区电缆线路的进线装置接线盒分线盒等必须采用()。

A、隔热型B、防水型C、隔爆型参考答案：C6.【判断题】GB3836.4-2010规定本质安全防爆技术有iaibic三种保护等级;其中,ia的保护等级最高。

参考答案：√7.【判断题】为满足1区爆炸性气体危险场所使用,直流电动机可采取增安防爆技术。

参考答案：×8.【判断题】在爆炸危险场所划分时,除依据危险区域划分的定义之外还应考虑其它相关因素。

如根据危险区域的通风状况的好坏,可降低或提高危险区域的等级。

参考答案：√9.【判断题】按照GB3836.1-2010规定,防爆标志ExdnRIIBT4可以表达为ExdnRIIBT4Gc。

参考答案：√10.【单选题】增安型电气设备采取的是()的安全措施。

A、综合性B、好的绝缘材料C、降低温升参考答案：A11.【判断题】防爆电气设备的检修企业可以根据具体情况自行规定其检修周期检修项目和检修标准。

参考答案：√12.【判断题】“mb”保护等级的浇封型电气设备允许使用在1区。

参考答案：√13.【单选题】粉尘防爆型电气设备,根据2010年修订的标准其分类有()几种类型。

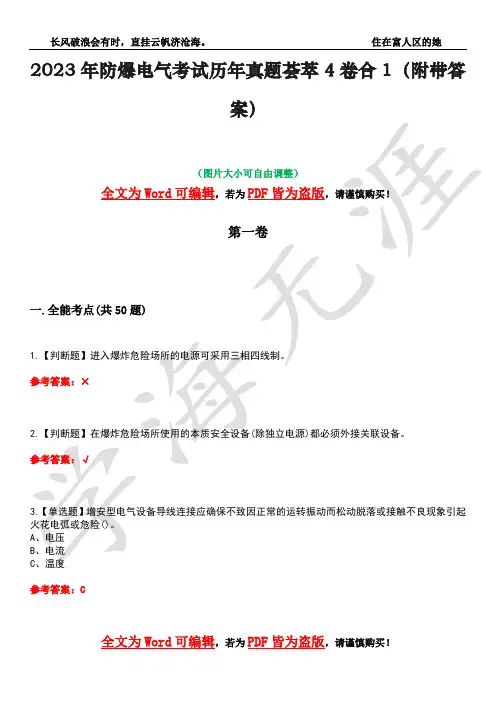

2023年防爆电气考试历年真题荟萃4卷合1（附带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第一卷一.全能考点(共50题)1.【判断题】进入爆炸危险场所的电源可采用三相四线制。

参考答案：×2.【判断题】在爆炸危险场所使用的本质安全设备(除独立电源)都必须外接关联设备。

参考答案：√3.【单选题】增安型电气设备导线连接应确保不致因正常的运转振动而松动脱落或接触不良现象引起火花电弧或危险()。

A、电压B、电流C、温度参考答案：C4.【判断题】密封圈应套在电缆内护套上,铠装电缆钢带应进入密封圈内。

参考答案：×5.【判断题】引入爆炸危险环境的金属管道、配线的钢管、电缆的铠装及金属外壳,均应在危险区域的进口处接地。

参考答案：√6.【单选题】爆炸气体性环境电气配线导管通过墙楼板地坪时,隔离密封件与墙面楼板地坪的距离不应超过()mm。

A、100B、200C、300参考答案：C7.【单选题】本安防爆系统由本安型现场设备、()及二者之间的连接电缆组成。

A、关联设备B、隔爆型现场设备C、电气设备参考答案：A8.【单选题】对于IIC类本质安全型防爆电器,等级为i关联的设备,温度级别为T4.其防爆标志可标为()。

A、ExiaIICT4B、Ex[ia]IICT4C、ExIiict4参考答案：B9.【单选题】爆炸气体性环境电气配线导管与导管、导管与电气设备间须用螺纹连接,管径为32mm及以上的钢管不应少于()扣。

A、2B、4C、6参考答案：C10.【判断题】在隔爆型产品中,电缆护套外径与密封圈内径之差应限制在±1mm内。

参考答案：√11.【判断题】防爆电气设备的检修企业可以根据具体情况自行规定其检修周期检修项目和检修标准。

参考答案：√12.【单选题】隔爆型电气设备在气体检测器上用于接合面保护材料要保证其()。

A、非凝固性B、凝固性C、易干燥参考答案：A13.【单选题】硝化反应释放的热量随反应速度的加快而()。

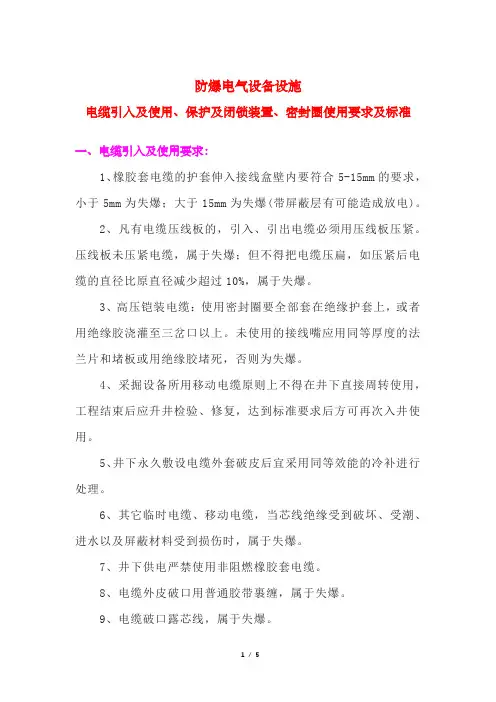

防爆电气设备设施电缆引入及使用、保护及闭锁装置、密封圈使用要求及标准一、电缆引入及使用要求：1、橡胶套电缆的护套伸入接线盒壁内要符合5-15mm的要求，小于5mm为失爆；大于15mm为失爆(带屏蔽层有可能造成放电)。

2、凡有电缆压线板的，引入、引出电缆必须用压线板压紧。

压线板未压紧电缆，属于失爆；但不得把电缆压扁，如压紧后电缆的直径比原直径减少超过10%，属于失爆。

3、高压铠装电缆：使用密封圈要全部套在绝缘护套上，或者用绝缘胶浇灌至三岔口以上。

未使用的接线嘴应用同等厚度的法兰片和堵板或用绝缘胶堵死，否则为失爆。

4、采掘设备所用移动电缆原则上不得在井下直接周转使用，工程结束后应升井检验、修复，达到标准要求后方可再次入井使用。

5、井下永久敷设电缆外套破皮后宜采用同等效能的冷补进行处理。

6、其它临时电缆、移动电缆，当芯线绝缘受到破坏、受潮、进水以及屏蔽材料受到损伤时，属于失爆。

7、井下供电严禁使用非阻燃橡胶套电缆。

8、电缆外皮破口用普通胶带裹缠，属于失爆。

9、电缆破口露芯线，属于失爆。

10、使用中的电缆严禁出现“鸡爪子”、“羊尾巴”、“明接头”现象。

二、保护及闭锁装置标准：1、甩掉保护不用的，属于失爆。

2、保护定值明显偏大的，属于失爆。

3、使用铜丝、铁丝等替代保险丝的，属于失爆。

4、高低压防爆电气设备的机械闭锁装置不全、变形，起不到闭锁作用的(无效闭锁)，属于失爆。

5、开关接线腔内接地线必须紧密连接，且长度不宜太短，任何情况不得脱落，否则属于不完好。

6、开关接线腔内电源线处应有防护警示牌(板)，否则属于不完好。

7、电气设备内接地线未连接的，属于失爆。

三、密封圈使用要求：1、密封圈须采用邵氏硬度45~55度的橡胶制造，否则为失爆。

2、密封圈尺寸须符合以下规定，如有一项达不到要求均属失爆：(1)、密封圈外径与接线装置内径差应符合下表规定，否则为失爆。

(2)、密封圈内径与电缆外径的配合为±1mm，但低于4mm²及以下电缆者，密封圈内径应不大于电缆外径，否则为失爆。

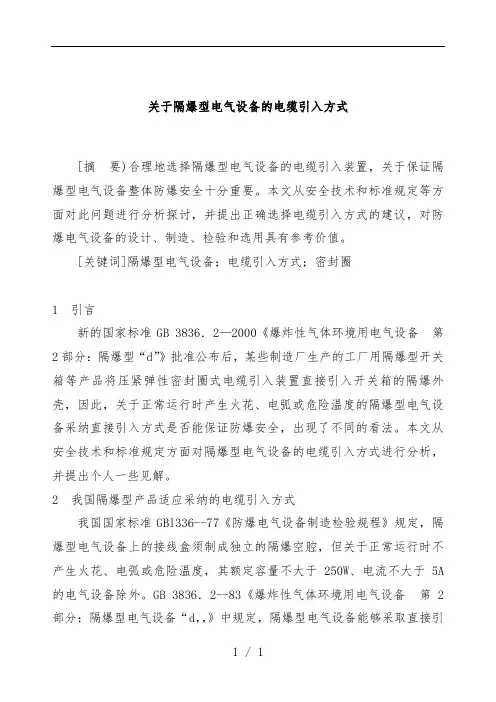

关于隔爆型电气设备的电缆引入方式[摘要)合理地选择隔爆型电气设备的电缆引入装置，关于保证隔爆型电气设备整体防爆安全十分重要。

本文从安全技术和标准规定等方面对此问题进行分析探讨，并提出正确选择电缆引入方式的建议，对防爆电气设备的设计、制造、检验和选用具有参考价值。

[关键词]隔爆型电气设备；电缆引入方式；密封圈1 引言新的国家标准GB 3836．2—2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》批准公布后，某些制造厂生产的工厂用隔爆型开关箱等产品将压紧弹性密封圈式电缆引入装置直接引入开关箱的隔爆外壳，因此，关于正常运行时产生火花、电弧或危险温度的隔爆型电气设备采纳直接引入方式是否能保证防爆安全，出现了不同的看法。

本文从安全技术和标准规定方面对隔爆型电气设备的电缆引入方式进行分析，并提出个人一些见解。

2 我国隔爆型产品适应采纳的电缆引入方式我国国家标准GBl336--77《防爆电气设备制造检验规程》规定，隔爆型电气设备上的接线盒须制成独立的隔爆空腔，但关于正常运行时不产生火花、电弧或危险温度，其额定容量不大于250W、电流不大于5A 的电气设备除外。

GB 3836．2--83《爆炸性气体环境用电气设备第2部分：隔爆型电气设备“d，，》中规定，隔爆型电气设备能够采取直接引入方式的条件是：“Q)正常运行时不产生火花、电弧或危险温度；b)I类电气设备功率不大于250W、且电流不大于5A；Ⅱ类电气设备功率不大于l kW"。

因此，我国直至目前大量生产的隔爆型电动机和开关等大功率电气设备或正常工作时产生火花、电弧或高温的电气设备都设有单独的接线盒空腔，即采纳所谓的间接电缆引入方式。

早期的接线盒差不多上隔爆型的，近期也有些隔爆型产品采纳增安型接线盒。

隔爆型主体空腔与接线盒空腔是隔开的，两者之间通过隔爆型的绝缘套管进行电气连接，接线盒中仅仅有接线端子供与外部引入的电缆接线，电缆引入装置多采纳橡胶密封圈进行密封，也有少量的电缆引入装置采纳填料(灌胶)密封。

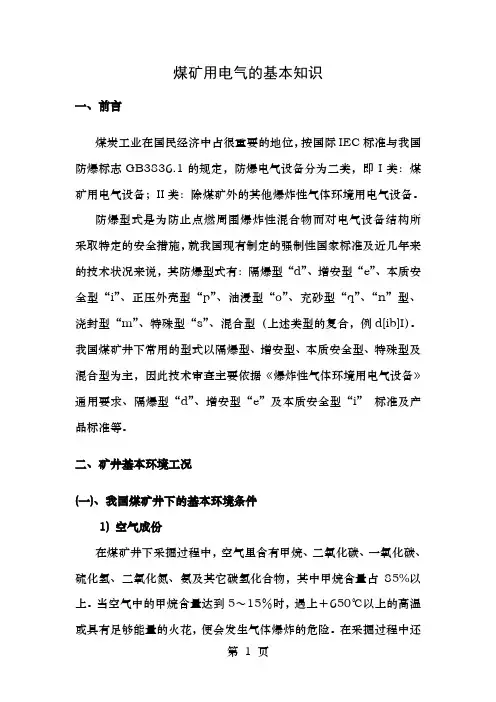

煤矿用电气的基本知识一、前言煤炭工业在国民经济中占很重要的地位，按国际IEC标准与我国防爆标志GB3836.1的规定，防爆电气设备分为二类，即I类：煤矿用电气设备；II类：除煤矿外的其他爆炸性气体环境用电气设备。

防爆型式是为防止点燃周围爆炸性混合物而对电气设备结构所采取特定的安全措施，就我国现有制定的强制性国家标准及近几年来的技术状况来说，其防爆型式有：隔爆型“d”、增安型“e”、本质安全型“i”、正压外壳型“p”、油浸型“o”、充砂型“q”、“n”型、浇封型“m”、特殊型“s”、混合型（上述类型的复合，例d[ib]I）。

我国煤矿井下常用的型式以隔爆型、增安型、本质安全型、特殊型及混合型为主，因此技术审查主要依据《爆炸性气体环境用电气设备》通用要求、隔爆型“d”、增安型“e”及本质安全型“i”标准及产品标准等。

二、矿井基本环境工况(一)、我国煤矿井下的基本环境条件1) 空气成份在煤矿井下采掘过程中，空气里含有甲烷、二氧化碳、一氧化碳、硫化氢、二氧化氮、氨及其它碳氢化合物，其中甲烷含量占85%以上。

当空气中的甲烷含量达到5～15％时，遇上＋650℃以上的高温或具有足够能量的火花，便会发生气体爆炸的危险。

在采掘过程中还会引起大量煤尘的飞扬，当煤尘粒度在0.75～1mm以内，其浓度在30～2000g/m3范围内时，遇上＋700℃以上的较大热源，便可能发生爆炸的危险。

这两种爆炸是伴生的，一般在瓦斯爆炸后引起煤尘爆炸，而煤尘爆炸造成的破坏更为严重。

因此，《煤矿安全规程》对煤矿井下的空气成份与井巷中风流速度都作了严格的规定。

对采掘设备也有相应的规定，例在综合机械化采掘工作面，规定采煤机、掘进机设立内喷雾降尘装置；对工作面、井下煤仓、溜煤眼、翻罐笼、输送机、装煤机及其它转载地点都规定有外喷雾或喷水措施。

2) 环境温度煤矿井下的气温是随着地层深度与四季季节的变化而有所区别，就同一地点的年平均温度比较稳定，上下温差变化不大。

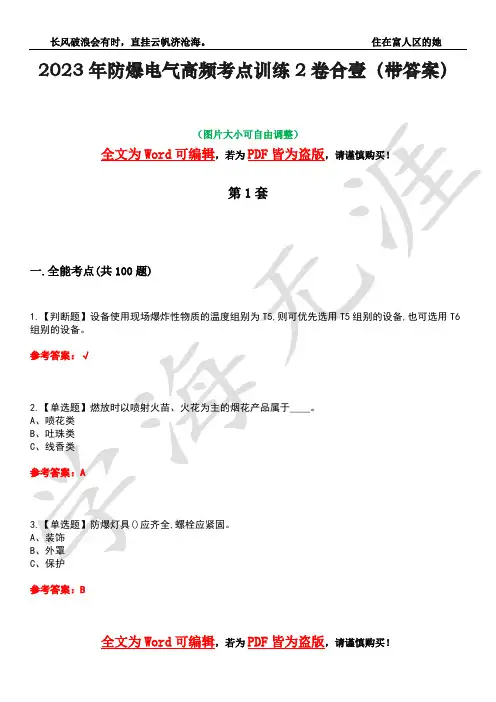

2023年防爆电气高频考点训练2卷合壹（带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第1套一.全能考点(共100题)1.【判断题】设备使用现场爆炸性物质的温度组别为T5,则可优先选用T5组别的设备,也可选用T6组别的设备。

参考答案：√2.【单选题】燃放时以喷射火苗、火花为主的烟花产品属于____。

A、喷花类B、吐珠类C、线香类参考答案：A3.【单选题】防爆灯具()应齐全,螺栓应紧固。

A、装饰B、外罩C、保护参考答案：B4.【单选题】工厂电机风扇罩壳坏掉,检修人员对其进行恢复处理,这种行为属于()。

A、修理B、大修C、维护参考答案：A5.【单选题】A类型电气设备可用于被划分为()区域,具有导电性可燃粉尘的环境中。

A、20区B、11区C、1区参考答案：A6.【判断题】油浸型防爆型式是将电气设备或电气设备的部件整个浸没在保护液(油)中,使设备不能够点燃液(油)面上或外壳外面的爆炸性气体,该防爆技术属于1区防爆技术。

参考答案：√7.【判断题】粉尘防爆电气设备的安装应依据GB12476.2标准“第1部分:用外壳和限制表面温度保护的电气设备第2节电气设备的选择安装和维护”。

参考答案：√8.【判断题】正压型电气设备通风充气系统的连锁装置,应先通风后供电,先停电后停风的程序动作参考答案：√9.【单选题】通过道路运输危险化学品的,应当配备()人员。

A、装卸B、检测C、押运参考答案：C10.【单选题】针对重大危险源至少每()时间开展一次现场处置应急演练。

A、半年B、年C、两年参考答案：A11.【判断题】无电镀或磷化层的隔爆面,经清洗后应涂上油漆。

参考答案：×12.【单选题】防爆合格证编号最后一个字“X”是指()。

A、防爆元件B、有附加安全使用条件C、防爆设备参考答案：B13.【判断题】造成煤矿爆炸的主要原因是矿井中甲烷气体温度达到爆炸极限,遇点燃源引起爆炸。

参考答案：×14.【单选题】爆炸性气体环境2区电缆铜芯导线截面积最小()m㎡。

2023年防爆电气高频考点训练2卷合壹（带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第1套一.全能考点(共100题)1.【判断题】以隔爆外壳防护的电气设备称为隔爆型电气设备,其属于1区防爆技术,只要满足外壳防护要求(≥IP54)就可以了;采取这种防爆技术保护的电气设备只能适用于1区(或2区)爆炸性气体危险场所。

参考答案：×2.【单选题】隔爆型电气设备在气体检测器上用于接合面保护材料要保证其()。

A、非凝固性B、凝固性C、易干燥参考答案：A3.【判断题】二氧化碳是无色、无味的弱性气体,密度比空气小,在不通风的井巷中容易聚集。

参考答案：×4.【判断题】不同本安回路的连接电缆或导线应采取屏蔽隔离措施,屏蔽线应在安全区接地。

参考答案：√5.【判断题】爆炸性粉尘按其导电性能分为导电粉尘和非导电性粉尘。

参考答案：√6.【单选题】防爆标志为DIPA21TAT130的设备可用具有____防爆标志的设备替代。

A、B、IP21TT4C、D、IP21TT5E、IP21TT5F、IP21TT5参考答案：B7.【单选题】浇封型电气设备的元件,如电阻、电容、其额定功率和额定电压不应超过电路额定值的()。

A、1/4B、1/2C、2/3参考答案：C8.【单选题】对电气设备结构、材料、形状或功能的变动,称为()。

A、修理合格证B、修理标志C、改造参考答案：C9.【单选题】某厂生产车间,生产一种非导电性的食品原料,这种原料的最低点燃温度是Tcl=170℃,不考虑粉尘堆积厚度,应选择B类设备的温度组别是()。

A、T5B、T4C、T6参考答案：A10.【判断题】可燃性粉尘环境电缆敷设路线布置应使其积聚粉尘量最少,同时便于清理。

参考答案：√11.【单选题】爆炸气体性环境电气配线导管与导管、导管与电气设备间须用螺纹连接,管径为32mm 及以上的钢管不应少于()扣。

A、2B、4C、6参考答案：C12.【判断题】北美进口的隔爆电气设备的安装与国产防爆产品有所不同。

对于工业应用来说，有那么一部分产品的使用环境比较特殊，存在大量的易燃气体或粉尘，为了保证产品使用过程中的安全和使用者的人身安全，对这些特殊环境下的产品一般都要进行防爆认证，而作为一个电子工程师或产品设计者，也要根据产品的实际使用环境对产品进行合理设计。

主要是介绍爆炸的三要素、防爆设计的分类、各种防爆类型设计的原理、防爆电气设备的选型和引入方式等内容。

爆炸有三要素：满足爆炸浓度的可燃性混合物、助燃剂(氧化剂)、能量有效的点燃源。

防爆措施最有效的一种方法就是控制点燃源。

产品的防爆设计主要分为隔爆型防爆设计、增安型防爆设计和本安型防爆设计，对应的防爆产品分类为隔爆型防爆产品、增安型防爆产品和本安型防爆产品。

一、产品的防爆设计原理1. 隔爆型防爆设计原理将电气设备的带电部件放在特制的外壳内，该外壳具有将壳内电气部件产生的火花和电弧与壳外爆炸性混合物隔离开的作用，并能承受进入壳内的爆炸性混合物被壳内电气设备的火花、电弧引爆时所产生的爆炸压力，而外壳不被破坏;同时能防止壳内爆炸生成物向壳外爆炸性混合物传爆，不会引起壳外爆炸性混合物燃烧和爆炸。

这种特殊的外壳叫“隔爆外壳”。

具有隔爆外壳的电气设备称为“隔爆型电气设备”。

隔爆性电气设备的标志为“d”，执行标准是GB3836.2。

2. 增安型防爆设计原理增安型防爆设计是指设备正常运行时不会产生火花、电弧或危险温度。

只有额定电压不高于11kV的电气设备及其部件，才允许制成增安型。

增安型电气设备除须符合本安型规定外，还须符合通用要求的有关规定。

值得注意的是，增安型的“增安”并不表示它更安全，增安只是表明了它的目的，跟设计本身没有关系，增安型到底安不安全要看设备本身性能及设备工作的环境的安全程度。

增安型电气设备的标志为“e”。

3. 本安型防爆设计原理电流所产生的热，火花和电弧是导致爆炸性气体混合物爆炸的主要点火源。

本安型防爆设计的原理即是通过限止电路的电气参数或采取一定的保护措施，来达到削弱电流所产生的热效应及火花、电极的放电能量为目的，使电路系统无论在正常工作状态或者在故障状态下，所产生的热效应和火花都不能点燃爆炸性气体混合物。

防爆电气常识百问1、什么是防爆电气设备？按规定的条件设计、制造而不会引起周围爆炸性混合物爆炸的电气设备称之为防爆电气设备。

2、爆炸性混合物环境有几类，它们的意义是什么？爆炸性混合物分为二类：一类是爆炸气体混合物环境；另一类是爆炸性粉尘混合物环境。

爆炸性气体混合物环境是指：在大气条件下，气体、蒸气、薄雾状的易燃物质与空气构成的混合物，在该混合物中点燃后，燃烧将传遍整个未燃混合物的环境。

3、煤矿井下存在着哪种爆炸性气体混合物爆炸的危险？煤矿井下一般存在着甲烷—空气爆炸性混合物爆炸的危险俗称瓦斯爆炸。

4、煤矿井下发生瓦斯爆炸的条件是什么？煤矿井下发生瓦斯爆炸的条件是：1）在煤矿的某个卷道或某个空间，瓦斯（甲烷）浓度达5~15%时，（一般正常情况下煤矿的回风风流中瓦斯浓度不超过0.5%，而机采煤工作面回风风流中瓦斯浓度不得超过1%）。

2）在上述1）条件下如果此时出现明火或高温即可发生瓦斯爆炸。

5、煤矿井下可能出现哪些明火？煤矿井下可能出现的明火有：人为点火（抽烟、电焊等）、静电火花、金属磨擦火花及电气火花等。

6、煤矿井下电气火花主要产生在什么地方？煤矿井下电气火花主要产生在架线机车、电气设备和电缆的短路和断路。

7、在煤矿井下怎样才能防止引起瓦斯爆炸的电气火花产生？在具有瓦斯爆炸的危险煤矿中，必须使用各种条件下相应防爆型式的电气设备，方能防止因电火花而引起的瓦斯爆炸。

8、什么是防爆型式？我国目前爆炸性气体环境用防爆电气设备有哪些种类型？它的代表符号是什么？为防止电气设备引起周围爆炸性气体环境引燃而采取的特定措施。

我国目前爆炸性气体环境用电气设备有：1）隔爆型：其代表符号“d”。

2）增安型：其代表符号“e”。

3）本质安全型：其代表符号“i”。

4）正压型：其代表符号“p”。

5）充油型；其代表符号“o”。

6）充砂型：其代表符号“q”。

7）浇封型；其代表符号“m”。

8）无火花型：其代表符号“n”。

9）气密型：其代表符号“h”。

防爆电气设备现场检查中常见问题及改进措施摘要：针对爆炸危险场所现场在用防爆电气设备的安全检查中常见现象进行举例分析，结合 GB 3836 系列标准以及 AQ 3009—2007 危险场所电气防爆安全规范中相关规定，对防爆设备常见问题进行了总结并给出解决措施。

关键词：防爆电气设备;现场检查引言：近年来，石油化工场所爆炸火灾事故频发，为了防止各类爆炸事故的发生，应对石油化工等存在易燃易爆的危险场所在用的防爆电气设备根据相关的国家标准及验收规范，进行安全检查[1－2]。

下面笔者就针对现场防爆电气设备安全检查过程中遇到的部分常见问题及解决措施做一简要介绍，供安装使用单位参考。

一、现场主要检查项目及存在问题1.1电缆引入装置国家防爆标准 GB 3836．1—2010 中规定电缆和导管引入装置安装到防爆电气设备上时，防爆电气设备的防爆特性不应受到损害。

当选择电缆引入装置时，应选择符合制造厂规定的电缆尺寸。

电缆和导管引入装置可以构成设备外壳的一个不可分离的部分。

电缆引入装置用在隔爆型电气设备中时分为间接引入方式和间接引入方式两种。

其中以直接引入方式更加可靠安全。

间接引入方式是将电气设备隔爆外壳内接线部分与电气元件隔离起来，以提高安全性。

这样一是可以避免用户安装、维修时误操作造成电气连接的错误，二是保证安装维修后隔爆性能稳定。

电缆间接引入方式又分为填料函式、带螺纹和橡胶圈式等，其中以填料函式引入方式最为安全。

间接引入方式在现场检查过程中，大部分防爆装置引入口都有电缆引入装置，将电缆正确引入。

但也有的部分设备有多余引入口。

国家标准中规定，防爆电气设备一般都要有冗余装置，特别是进线口，多余进线口如果不使用(例如，用于电缆密封套或导管引入)，应将其封堵，使外壳保持隔爆性能，现场很多螺母没有拧紧，用手可以轻轻拧动;还有的冗余口内无金属垫圈。

未进行封堵的引入口，破坏了设备隔爆腔的完整性，导致腔体内的爆炸火焰直接从引入口处向危险场所传播，造成爆炸事故。

防爆电气接线及完好标准1、鸡爪子①橡套电缆的连接不采用硫化热补或同等效能的冷补者；②橡套电缆（包括通讯、照明、信号、控制以及高低压橡套电缆）的连接不采用接线盒的接头；③铠装电缆的连接不采用接线盒或不灌注绝缘充填物和充填不严密（漏出芯线）的接头。

2、羊尾巴在供配电电缆的末端不接装防爆电气设备或防爆元件者为羊尾巴。

距离电气设备接线嘴（包括五小电气元件）2米内的不合格接头或明线破口者均属羊尾巴。

3、明接头电气设备与电缆有裸露的导体或明火操作者均为明接头。

4、破口①橡套电缆的护套损坏，露出芯线或露出屏蔽层者；②橡套电缆的护套损坏伤痕深度达最薄处二分之一以上，长度达20mm，或沿周长三分之一以上者。

出现以上四种情况之一者（包括安全火花型电气元件）均为电缆不合格接头，均属防爆电气设备的安全隐患点。

5、高低压防爆电气设备的机械闭锁装置起不到闭锁作用者为失爆。

6、隔爆外壳结合面的表面粗糙度应不大于Ra5um，操纵杆的表面粗糙度应不大于Ra2.5um，否则为失爆。

隔爆外壳结合面有锈迹，用棉一纱擦后，仍留有锈蚀斑痕者为锈蚀,属于失爆。

7、隔爆外壳结合面有锈迹，用棉纱擦后，只留云影不留锈蚀，也不为失爆（但在井上修理防爆电气设备时不允许有云影）。

8、云影：经擦掉锈迹后，留下呈青褐色氧化亚铁云状痕迹，用手摸无感者。

9、隔爆外壳结合面上的小针孔，在1cm2的范围内不超过5个，且其直径不超过Φ0.5mm，深度不超过1mm的结合面不为失爆。

10、隔爆外壳结合面，对于机械伤痕的深度、宽度均不超过0.5mm，其伤痕的投影长不超过对应容积结合面宽度的50%，个别伤痕深度不超过1mm，其伤痕距结合面最短无伤痕距离相加不小于对应容积规定的结合面宽度不算失爆，但其中有一项超过均为失爆。

11、隔爆外壳结合面上不允许涂有油漆和存在机械性杂物，否则为失爆(如属于无意造成的油漆痕迹不超过隔爆面宽度的1/8不在此限)。

12、隔爆外壳结合面应涂以适量的中性凡士林等合格的防锈油（如医用凡士林油）或进行磷化处理（磷化后也可涂凡士林油），如无防锈油或磷化面脱落均属失爆。

爆炸危险场所电气安全规程Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：___________________日期：___________________爆炸危险场所电气安全规程温馨提示：该文件为本公司员工进行生产和各项管理工作共同的技术依据，通过对具体的工作环节进行规范、约束，以确保生产、管理活动的正常、有序、优质进行。

本文档可根据实际情况进行修改和使用。

１引言１．１制定目的为了防止在爆炸危险场所中, 由于电气设备和线路产生的电火花或危险温度引起燃烧或爆炸事故, 采取安全技术与管理的防范措施, 以保护职工生命和国家财产的安全, 特制订本规程。

１．２防爆技术工作的分工原则各部室的领导, 对本单位爆炸危险场所的安全工作负全面责任,并按分工负责的原则,由负责生产工艺管理的部门, 按本规程的规定, 确定爆炸危险场所中区域的等级的范围, 提出区域划分的平面图。

再由电气及有关专业部门, 按照爆炸危险场所区域划分的平面图, 进行工程设计、安装施工、运行维修并由安技部监督检查。

１．３电气整体防爆各级有关人员在从事爆炸危险场所的电气工程安装施工、运行维修与安全技术管理工作中, 必须按本规程的规定, 采取防爆措施, 以实现整体防爆。

１．４本规程与其他标准、规程的关系爆炸危险场所电气安全技术与管理, 除应执行本规程外, 还应执行现行的有关国家标准、规程的规定。

各有关主管部门在贯彻执行过程中, 遇到本规程未涉及的或不够详尽的内容, 根据本部门的工作需要, 可制订专项规定或实施细则, 以补充本规程的不足, 并向安技部备案。

第一篇爆炸性物质和爆炸危险场所的等级划分２爆炸性物质的分类爆炸性物质分为三类：Ⅰ类：矿井甲烷；Ⅱ类：爆炸性气体、蒸气；Ⅲ类：爆炸性粉尘、纤维。
