一、概述在计算机网络中，access类型接口是指用于连接内部网络与外部网络的接口，如连接内部局域网与互联网的接口。
对于这种接口，需要进行一定的配置才能确保网络的安全和高效运行。
本文将介绍access类型接口的配置方法，分为物理层配置和网络层配置两部分。
二、物理层配置1. 连接设备在进行access类型接口的配置之前，首先需要连接设备。
通常情况下，接口的一端连接内部网络，另一端连接外部网络，可以通过网线或者光纤来实现连接。
2. 硬件设置对于接口所连接的设备，需要进行一些硬件设置，如调整接口速率、双工模式等。
这些设置需要根据具体的硬件设备来进行调整，以保证接口能够正常通信。
3. 电缆检查在进行物理层配置之后，需要对连接的电缆进行检查，确保连接稳定可靠。
可以通过使用测试仪器或者网络管理软件来检测电缆的连接状态。
三、网络层配置1. IP位置区域分配在连接的两端设备上，需要分配相应的IP位置区域，以便进行通信。
可以通过手动配置或者使用DHCP协议来获取IP位置区域。
2. 子网掩码设置对于分配的IP位置区域，还需要设置相应的子网掩码，以确定IP位置区域所属的网络范围。
3. 路由配置如果接口所连接的设备位于不同的网络中，还需要进行路由配置，以确保数据包能够正常传输。
4. 访问控制列表对于access类型接口，通常需要进行访问控制列表（ACL）的配置，以限制对外部网络的访问权限，提高网络的安全性。
四、验证与测试1. 连通性测试在进行配置之后，需要进行连通性测试，验证接口配置是否正确。
可以通过ping命令或者其他网络测试工具来进行测试。
2. 数据传输测试除了连通性测试之外，还需要进行数据传输测试，验证接口能够正常传输数据。
可以通过发送数据包进行测试，检查数据包的到达情况。
3. 故障排除如果在测试过程中发现问题，需要进行故障排除，确定问题的原因并进行相应的调整。
五、总结Access类型接口的配置方法涉及到物理层和网络层两个方面，需要根据具体的网络环境和硬件设备来进行相应的配置。

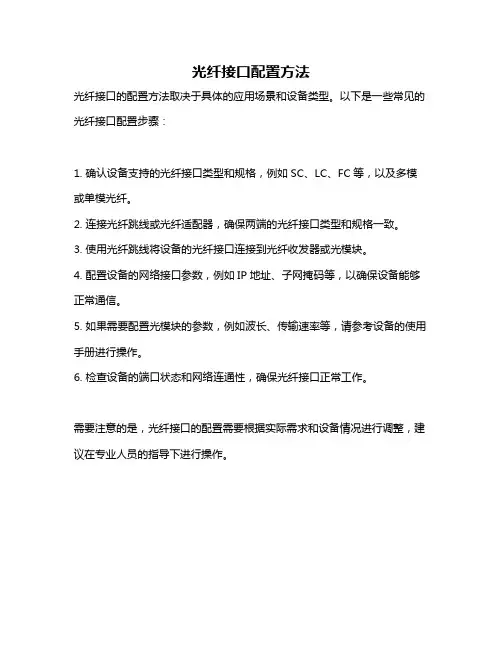

光纤接口配置方法
光纤接口的配置方法取决于具体的应用场景和设备类型。
以下是一些常见的光纤接口配置步骤：
1. 确认设备支持的光纤接口类型和规格，例如SC、LC、FC等，以及多模或单模光纤。
2. 连接光纤跳线或光纤适配器，确保两端的光纤接口类型和规格一致。
3. 使用光纤跳线将设备的光纤接口连接到光纤收发器或光模块。
4. 配置设备的网络接口参数，例如IP地址、子网掩码等，以确保设备能够正常通信。
5. 如果需要配置光模块的参数，例如波长、传输速率等，请参考设备的使用手册进行操作。
6. 检查设备的端口状态和网络连通性，确保光纤接口正常工作。
需要注意的是，光纤接口的配置需要根据实际需求和设备情况进行调整，建议在专业人员的指导下进行操作。
接口配置目录第1章接口配置概述 (1)1.1.1 支持的接口类型 (1)1.1.2 接口配置介绍 (3)1.1.3 子接口介绍 (3)第2章接口配置 (4)2.1 配置接口公共属性 (4)2.1.1 概述 (4)2.1.2 监控和维护接口 (5)2.2 配置以太网接口 (6)2.2.1 指定以太网或快速以太网接口 (6)2.2.2 配置100Mbps快速以太网 (6)2.2.3 配置以太网子接口 (7)2.3 配置串行接口 (8)2.3.1 配置同步串行接口 (8)2.3.2 配置低速串行接口 (9)2.4 配置WIC Unframe E1接口 (9)2.4.1 概述 (9)2.4.2 Unframe E1接口的配置任务列表 (10)2.4.3 Unframe E1接口的配置任务 (10)2.5 配置PCI Unframed E1接口 (11)2.6 配置E1接口 (12)2.6.1 概述 (12)2.6.2 E1接口的配置任务列表 (12)2.6.3 E1接口的配置任务 (13)2.7 配置T1接口 (15)2.7.1 概述 (15)2.7.2 T1接口的配置任务列表 (15)2.7.3 T1接口的配置任务 (16)2.8 配置PRI接口 (18)2.8.1 概述 (18)2.8.2 PRI接口配置 (18)2.9 配置BRI接口 (19)2.9.1 BRI接口介绍 (19)2.9.2 BRI接口配置 (19)2.10 配置DTU接口 (19)2.10.1 具体的配置步骤 (19)2.11 配置MODEM接口 (21)2.11.1 指定MODEM接口 (21)2.11.2 配置MODEM接口 (21)2.11.3 如何和V.92或不支持V.42bis的MODEM连接 (21)2.11.4 MODEM卡与其他MODEM无法连通的问题解决方法 (23)2.12 配置IDSL接口 (23)2.12.1 概述 (23)2.12.2 配置IDSL接口工作模式 (23)2.13 配置逻辑接口 (24)2.13.1 配置空接口 (24)2.13.2 配置回环接口 (24)2.13.3 配置拨号接口 (25)2.13.4 配置Virtual template和Virtual access接口 (25)2.13.5 配置Multilink接口 (25)2.13.6 配置Tunnel接口 (25)第3章接口配置示例 (26)3.1 接口公共属性配置示例 (26)3.1.1 开始接口示例 (26)3.1.2 接口描述示例 (26)3.1.3 接口停用示例 (26)3.2 串行接口配置示例 (26)3.2.1 高速接口配置示例 (26)3.2.2 低速串行接口示例 (27)3.3 以太网子接口示例 (27)3.4 PRI接口配置示例 (28)3.5 BRI接口配置示例 (28)3.6 DTU接口配置示例 (28)3.7 T1接口配置示例 (29)3.7.1 配置T1的发送脉冲模式举例 (29)3.7.2 禁止T1接口链路举例 (29)3.7.3 配置T1接口的chann el-group参数举例 (29)3.7.4 配置T1接口的interface参数举例 (29)3.8 E1接口配置示例 (29)3.8.1 配置E1接口的工作方式举例 (29)3.8.2 禁止E1接口链路举例 (29)3.8.3 配置E1接口的channel-group参数举例 (30)3.8.4 配置E1接口的interface参数举例 (30)3.8.5 配置UNFRAME模式下E1模块的发送FIFO举例 (30)3.9 WIC Unframe E1接口配置示例 (30)3.9.1 禁止WIC Unframe E1接口链路举例 (30)3.9.2 配置WIC Unframe E1接口的interface参数举例 (30)3.10 IDSL接口配置示例 (31)第1章接口配置概述概述中的信息将帮助学习有关本公司路由器支持的各种接口类型，以及查阅适于不同接口类型的配置信息。
交换机配置—交换机接口管理交换机借助对接口传输控制的配置，不但可以调整客户端接入的速度，同时也可以有效杜绝广播风暴对整个网络的冲击，从而保证网络的正常通信。
另外，又可以拒绝未被授权的计算机接入网络，或者限制某个接口接入计算机的数量，从而保证网络的接入安全，避免网络被个别用户滥用。
以太网交换机根据接口实现的功能分类，包括以下几种：●基于接口的VLAN（Port-Based VLANs）●交换接口（Switch Ports）●以太网通道接口组（Etherchannel Port Groups）●交换虚拟接口（Switch Virtual Interfaces）●被路由接口（Routed Ports）●连接接口（Connecting Interfaces）1．接口配置参数为了配置一个物理接口（或逻辑接口）属性，必须先进入接口配置模式，并且指定接口的Type、Slot和Port Number。
（1）Type参数Type是指10/100的Fast Ethernet（fastethernet or fa）或者Gigabit Ethernet（gigabitethernet or gi）。
（2）Slot参数Slot是交换机上的插槽号码，例如，在Catalyst3550上，插槽号码是0，而在Catalyst6509上则可能是1或者2。
（3）Port Numbe参数最后需要指定Port Numbe，即交换机上的接口号，接口号码总是以1开头，面对交换机正面从左开始，例如，gigabitethernet 0/1、gigabitethernet 0/2。
检查接口状态之前，首先要分清交换机槽号和接口号。
当指定特定接口时，其命令语法为：mod_num/port_num（模块号/接口号）。
例如，2/1表示指定位于模块2上的接口1。
通常情况下，模块的排序为从上到下，顶端为1；接口的排序从左至右，左侧为1。
在不清楚以上3个参数时，可用物理的方式检查交换机上的本地接口以确认物理接口。

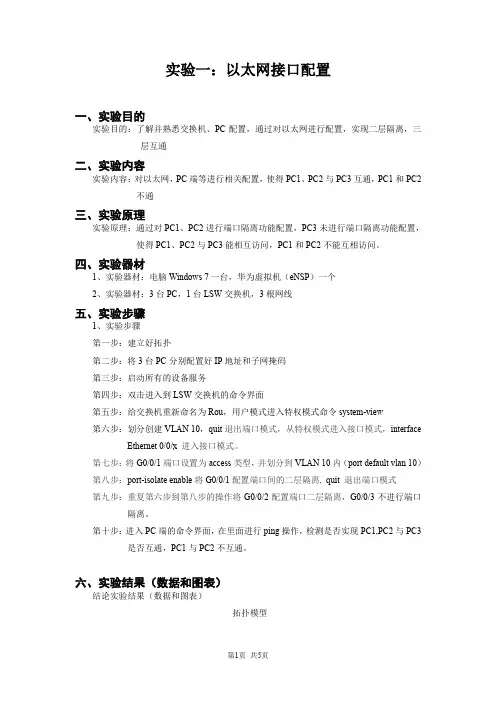

实验一：以太网接口配置一、实验目的实验目的：了解并熟悉交换机、PC配置，通过对以太网进行配置，实现二层隔离，三层互通二、实验内容实验内容：对以太网，PC端等进行相关配置，使得PC1、PC2与PC3互通，PC1和PC2不通三、实验原理实验原理：通过对PC1、PC2进行端口隔离功能配置，PC3未进行端口隔离功能配置，使得PC1、PC2与PC3能相互访问，PC1和PC2不能互相访问。
四、实验器材1、实验器材：电脑Windows 7一台，华为虚拟机（eNSP）一个2、实验器材：3台PC，1台LSW交换机，3根网线五、实验步骤1、实验步骤第一步：建立好拓扑第二步：将3台PC分别配置好IP地址和子网掩码第三步：启动所有的设备服务第四步：双击进入到LSW交换机的命令界面第五步：给交换机重新命名为Rou，用户模式进入特权模式命令system-view第六步：划分创建VLAN 10，quit退出端口模式，从特权模式进入接口模式，interface Ethernet 0/0/x进入接口模式。
第七步：将G0/0/1端口设置为access类型，并划分到VLAN 10内（port default vlan 10）第八步：port-isolate enable将G0/0/1配置端口间的二层隔离, quit退出端口模式第九步：重复第六步到第八步的操作将G0/0/2配置端口二层隔离，G0/0/3不进行端口隔离。
第十步：进入PC端的命令界面，在里面进行ping操作，检测是否实现PC1,PC2与PC3是否互通，PC1与PC2不互通。
六、实验结果（数据和图表）结论实验结果（数据和图表）拓扑模型3台PC端配置配置PC1端口隔离功能配置PC2端口隔离功能配置PC3端口但不进行隔离功能查看3台PC是否已经激活和划分到VLAN 103台PC之间的ping通信情况七、结果分析与结论结果分析：在实验过程中，我没有对vlan进行配置时，进行ping操作，发现PC之间都是互通的，可以进行相互访问。

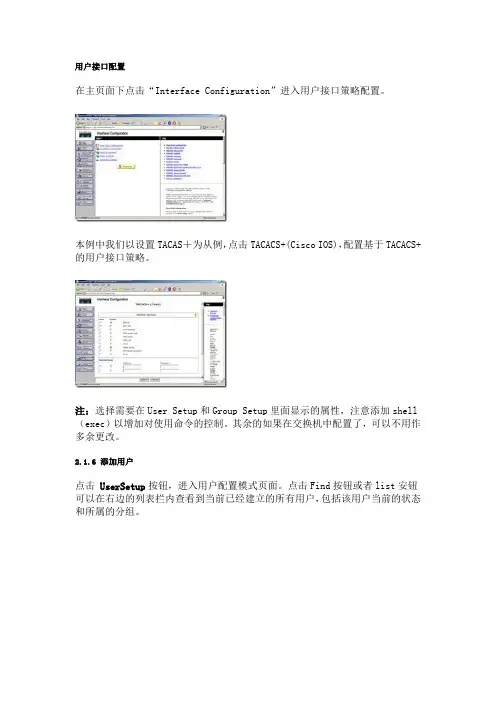

用户接口配置在主页面下点击“Interface Configuration”进入用户接口策略配置。
本例中我们以设置TACAS＋为从例，点击TACACS+(Cisco IOS)，配置基于TACACS+的用户接口策略。
注：选择需要在User Setup和Group Setup里面显示的属性，注意添加shell （exec）以增加对使用命令的控制。
其余的如果在交换机中配置了，可以不用作多余更改。
2.1.6 添加用户点击UserSetup按钮，进入用户配置模式页面。
点击Find按钮或者list安钮可以在右边的列表拦内查看到当前已经建立的所有用户，包括该用户当前的状态和所属的分组。
我们添加一个”test”用户，密码为”test”。
输入用户名，点击add/edit进入用户配置界面，可以对新增加用户权限进行编辑。
设置该用户密码、归属的用户组、回拨、地址关联以及高级TACACS＋设置2.1.7 配置用户组在主页面下点击GroupSetup进入用户组配置界面。
点击“Rename”可以对用户组的名称进行编辑。
这里已经可以看到在用户数据库中建立的组别，在下拉列表中选择需要进行配置的组别并可根据需要使用Rename Group更名后，点击Edit Settings进入进入组配置的页面之后，选择上面跳转下拉菜单中的TACACS+选项，直接进行TACACS+相关的配置。
需要在shell（exec）选项前勾中，以打开对该用户可用命令进行控制的功能。
在Privilege level选项前勾中，并且在后面的输入框中输入在交换机或其他网络设备中设置的enable权限等级。
权限等级并不重要，只是这里设置的等级在网络设备中同样要设置，以作一个匹配的条件，用户登录后直接进入相应的enable权限等级下，同时也在登陆权限上预先对用户进行了权限控制。
两项选择好后，拉动滚动条向下，进行用户操作命令权限的设置。
在下面找到per group command authorization选项，进行选择。
计算机网络中的网络设备与接口配置在计算机网络中，网络设备及其接口配置是实现网络通信的重要环节。
准确的网络设备配置和灵活的接口设置可以确保网络的高效运行和良好的性能。
本文将介绍计算机网络中常见的网络设备和接口配置，以及它们的作用和配置方法。
一、网络设备1. 路由器（Router）路由器是计算机网络中最常见的网络设备之一，在网络层（网络互联层）起到连接不同网络的作用。
路由器通过将数据包转发到目标网络来实现不同网络之间的通信。
在网络规模较大的情况下，需要使用多台路由器互联，形成一个覆盖范围更广的网络。
配置路由器主要包括以下几个方面：（1）IP地址配置：每个路由器都需要配置一个唯一的IP地址，用于在网络层进行数据包转发。
（2）路由配置：根据网络拓扑和路由策略，配置路由表，使得数据包能够正确地被路由器转发到目标网络。
常用的路由协议有OSPF、BGP等。
（3）接口配置：配置路由器的各个接口，包括物理接口和逻辑接口。
对于物理接口，需要设置接口类型、速率、双工模式等参数；对于逻辑接口，需要配置VLAN、子接口等。
2. 交换机（Switch）交换机是计算机网络中用于在数据链路层（数据链路互连层）进行数据包转发的设备。
交换机通过学习源MAC地址和目标MAC地址之间的关联关系，将数据包转发到对应的目标设备。
交换机采用硬件交换方式，具有快速数据传输和广播域隔离的特点。
配置交换机主要包括以下几个方面：（1）VLAN配置：将交换机划分为不同的虚拟局域网（VLAN），实现不同VLAN之间的隔离和通信。
（2）链路聚合（Link Aggregation）配置：将多个物理接口绑定为一个逻辑接口，提高接口带宽和冗余性。
（3）STP配置：配置生成树协议（Spanning Tree Protocol），防止交换机网络中出现环路，确保数据包的无环转发。
（4）QoS配置：配置交换机的服务质量（Quality of Service），实现对不同类型数据包的优先级和带宽管理。
1接口基础配置关于本章通过了解常见接口类型、接口编号规则以及各种可配置的接口参数等内容，方便用户对接口进行管理。
1.1 接口基础简介通过本小节，您可以了解到设备的接口分类和接口编号规则。
1.2 接口配置注意事项介绍接口的配置注意事项。
1.3 配置接口基本参数配置接口基本参数，包括接口描述信息、接口流量统计时间间隔功能以及开启或关闭接口。
1.4 清除接口统计信息1.1 接口基础简介通过本小节，您可以了解到设备的接口分类和接口编号规则。
1.1.1 接口分类接口是设备与网络中的其它设备交换数据并相互作用的部件，分为物理接口和逻辑接口两类，其中：●物理接口物理接口是真实存在、有器件支持的接口。
物理接口分为管理接口、业务接口和GPIO接口三种：–管理接口管理接口主要为用户提供配置管理支持，也就是用户通过此类接口可以登录到设备，并进行配置和管理操作。
管理接口不承担业务传输。
说明本章仅具体介绍业务接口、GPIO接口和逻辑接口，关于管理接口的详细配置，请参见《Huawei AR系列物联网关配置指南-基础配置》。
设备支持的管理接口如表1-1所示：表1-1各管理接口介绍说明Console接口和MiniUSB接口互斥，同一时刻只能使用其中的1个接口。
默认情况下，串口使用Console接口。
–业务接口业务接口需要承担业务传输，分为两种：▪LAN侧接口：路由器可以通过它与局域网中的网络设备交换数据。
▪WAN侧接口：路由器可以通过它与远距离的外部网络设备交换数据。
设备支持的业务接口如表1-2所示：表1-2业务接口说明业务接口有时也被称为端口，为便于描述，在本手册中，统一描述为接口。
–GPIO接口GPIO接口与外接设备相连，可以作为DI接口监控外接设备的电平信号状态，也可以作为DO接口输出高低电平，控制外接设备的开关。
设备支持的GPIO接口如表1-3所示：表1-3 GPIO接口●逻辑接口逻辑接口是指能够实现数据交换功能但物理上不存在、需要通过配置建立的接口。
HUAWEI TECHNOLOGIES CO., LTD.Huawei Confidential内部公开无线案例与培训部参考资料l《RNC 产品描述》l《RNC 初始配置指南》l《RNC 初始配置指南(基于CME)》缩略语为什么需要IP 组网l 无线移动网络的整网全IP 化l 全球增长的无线需求要求无线接入网更宽带化l 移动运营商需要更低的CAPEX 和OPEX 成本2002-200364-384 Kbps3-20 Mbps20-100 MbpsAir Interface TechnologyService BandwidthV i d e o P h o n e & M o b i l e s t r e am i ng M u l t i m e d i a M o b i l e b r o a db a n d I n t e rn e t3G(R99/R4)UL: 384 Kbps DL: 384 Kbps3G+HSDPA(R5)UL:384 Kbps DL: 14.4 Mbps3G+HSxPA(R6/R7)UL: 5.76 Mbps DL: 14.4 MbpsDL: 25 Mbps?H i g h e rQ u a l i t y M o b i l eE xp e r i e n c eIub 接口数据配置l Iub接口IP传输协议栈Iub 接口数据配置l Iub接口配置流程增加RNC 对外接口物理层和数据链路层数据增加RNC Iub 接口控制面数据增加邻节点传输资源映射关系增加RNC Iub 接口用户面数据增加RNC Iub 接口操作维护通道l IP 单协议栈Iub 接口数据配置的必要步骤, 具体请参见右侧图示流程l 该接口配置需要在全局和设备配置数据配置完成后进行Iub接口数据配置增加RNC 对外接口物理层和数据链路层数据增加RNC Iub接口控制面数据增加邻节点传输资源映射关系增加RNC Iub 接口用户面数据增加RNC Iub 接口操作维护通道RNC 基于IP 传输时对外的物理端口包括:ØE1/T1端口(PEUa/UOI_IP/POUa)ØFE/GE 端口(FG2a/GOUa)Iub 接口数据配置l Iub 接口组网二层组网三层组网IP1、IP2代表端口IP地址ØIP1、IP2代表IP 接口板上的设备IP 地址ØIP3、IP4代表IP 接口板上的端口IP 地址ØIP5、IP6代表RNC 侧网关IP 地址ØIP7代表NodeB 侧网关IP 地址ØIP8代表NodeB 的IP 地址增加RNC对外接口物理层和数据链路层数据l使用FG2a/GOUa单板[SET ETHPORT:[ADD ETHIP:l IP地址类型默认选择“PRIMARY”,一个以太网端口只能配置一个主IP地址。
配置接⼝命令配置接⼝命令本章的命令是所以有关于接⼝命令部分，包括所以端⼝都适⽤的接⼝管理命令，以及LAN以太⽹接⼝。
接⼝配置命令接⼝相关的配置命令如下所列：bandwidthclear countersclear interfacedescriptionduplexencapsulation dot1qinterfaceip addressip unnumberedkeepaliveload-intervalmac-addressmtushutdownspeedshow interface1、bandwidth在接⼝配置模式下使⽤bandwidth命令来设置接⼝的带宽参数，使⽤本命令的no形式来恢复带宽参数的缺省值。
bandwidth kilobitsno bandwidth【参数说明】kilobits ：每秒钟带宽，以每秒K⽐特为单位【命令模式】接⼝配置模式【缺省设置】当该接⼝中没有设置bandwidth命令参数时，在特权⽤户模式下⽤show interface命令来显⽰其缺省值【使⽤指南】bandwidth命令不能实际影响某个接⼝的带宽，只是让⽤户告诉系统该接⼝的带宽指标，⼀般，以太⽹接⼝的带宽是固定的，⽽Serial接⼝或者Async接⼝由于实际的链路带宽不同，⽤户可以根据实际情况来设定。
Bandwidth只是个路由参数，不会影响物理链路的接⼝的真正带宽。
【举例】以下的例⼦⽰范配置接⼝带宽参数为64Kbps：Ruijie(config-if)# bandwidth 642、clear counters在特权⽤户模式下使⽤命令clear counters清除接⼝的通讯参数的统计计数值。
clear counters [ interface-type slot-number/interface-number ]【参数说明】interface-type ：接⼝类型，例如：GigabitEthernet 等，见接⼝类型列举表。
E1接口可有两种配置：l 作为信道化（Channelized）E1接口使用。
接口在物理上分为31个时隙，可以任意地将全部时隙分成若干组，每组时隙捆绑以后作为一个接口使用，其逻辑特性与同步串口相同，支持PPP、帧中继、LAPB和X.25等链路层协议。
l 作为非信道化（Unchannelized）E1接口使用。
接口在物理上作为一个2M速率的G.703同步串口，支持PPP、帧中继、LAPB和X.25等链路层协议。
E1接口配置配置E1接口，首先必须在全局配置态下输入controller E1命令。
命令作用controller E1 <slot>/<group>配置E1接口slot为E1控制器所在的槽号，group为E1控制器的链路号。
注：3700系列路由器中E1控制器为“controller E1 0/0”，5000系列路由器中对于一口E1控制器，链路号范围为0-0，对于四口E1控制器，链路号范围为0-3。
E1控制器槽号为1-4。
举例：Router_config#controller E1 0/0Router_config_controller_E1_0/0#E1接口的配置任务包括：l 配置E1接口的物理参数，包括帧校验方式、线路编解码格式和线路时钟、回环传输模式等。
一般采用缺省参数即可。
l 信道化（Channelized）E1接口要求配置channel-group参数，确定时隙捆绑方式。
l 非信道化（Unchannelized）E1接口不需配置channel-group参数。
l 配置接口(Interface) 参数，配置E1接口的工作方式E1接口缺省为信道化（Channelized）方式。
可通过unframed命令设置为非信道化（Unchannelized）方式。
命令作用unframed配置为非信道化（Unchannelized）方式no unframed配置为信道化（Channelized）方式举例：Router_config#controller E1 0/0Router_config_controller_E1_0/0# unframedRouter_config_controller_E1_0/0# no unframed配置E1接口的帧校验方式E1接口支持对物理帧进行CRC32校验，缺省为不校验。
路由器的4种配置模式路由器是网络通信中的重要设备，用于将数据包从一个网络传送到另一个网络。
为了确保路由器能够正常工作并提供高效的网络连接，需要对其进行适当的配置。
本文将介绍路由器的四种常见配置模式，并探讨它们的特点和用途。
一、用户模式用户模式是路由器默认的访问模式，也是最基本的配置模式。
在用户模式下，用户能够查看设备的状态信息、执行一些基本的操作和命令。
该模式下不具备对路由器进行高级配置和修改的权限，主要用于查询路由器的基本信息，如系统日志、接口状态等。
二、特权模式特权模式是路由器的管理模式，相比用户模式，特权模式提供了更多的配置权限和管理功能。
在特权模式下，用户可以使用更多的命令，对路由器进行各种配置和管理操作。
例如，可以添加或删除路由表、配置接口参数、设置访问控制列表等。
通过特权模式，用户可以灵活地配置和管理路由器，以满足不同网络环境的需求。
三、全局配置模式全局配置模式是特权模式下的一种子模式，也是最常用的配置模式之一。
在全局配置模式下，用户可以对整个路由器进行全局性的配置。
例如，可以设置路由器的主机名、域名、登录密码、时钟和时区等。
此外，用户还可以配置各种协议、服务和路由等参数。
通过全局配置模式，用户可以对整个路由器进行统一的配置管理，方便快捷地完成各项配置任务。
四、接口配置模式接口配置模式是在特权模式下的另一种子模式，用于配置路由器的接口参数。
接口是路由器与其他设备或网络之间进行数据传输的关键通道。
在接口配置模式下，用户可以对各个接口进行独立的配置和管理。
例如，可以配置接口的IP地址、子网掩码、MTU值、速率、双工模式、协议类型等。
通过接口配置模式，用户可以精确地控制和调整每个接口的工作状态，以满足不同网络需求和应用场景。
通过以上四种配置模式，用户可以灵活地对路由器进行各项配置和管理。
不同的配置模式适用于不同的配置任务，用户可以根据实际需求选择合适的配置模式进行操作。
合理配置路由器能够提高网络的稳定性、安全性和性能，确保网络的正常运行和高效传输。
如何使用ip命令配置网络接口和路由IP命令是Linux系统中一个非常强大且常用的网络配置工具，可以用于配置网络接口和路由。
它可以通过命令行方式对网络进行管理和配置。
本文将介绍如何使用IP命令配置网络接口和路由。
1. 查看网络接口信息使用IP命令可以查看当前系统中的网络接口信息。
在终端中输入以下命令：```ip addr show```该命令将列出当前系统中的所有网络接口的详细信息，包括接口名称、IP地址、MAC地址等。
2. 配置静态IP地址要配置静态IP地址，可以使用以下命令：```sudo ip addr add [IP地址/子网掩码] dev [网络接口名称]```其中，[IP地址/子网掩码]是要配置的静态IP地址及其对应的子网掩码，[网络接口名称]是要配置的网络接口的名称。
例如，要为eth0接口配置IP地址192.168.1.100/24，可以使用以下命令：```sudo ip addr add 192.168.1.100/24 dev eth0```3. 启用或禁用网络接口要启用或禁用网络接口，可以使用以下命令：启用网络接口：```sudo ip link set dev [网络接口名称] up```禁用网络接口：```sudo ip link set dev [网络接口名称] down```例如，要启用eth0接口，可以使用以下命令：```sudo ip link set dev eth0 up```4. 配置默认网关要配置默认网关，可以使用以下命令：```sudo ip route add default via [默认网关IP地址]```其中，[默认网关IP地址]是要配置的默认网关的IP地址。
例如，要将默认网关设置为192.168.1.1，可以使用以下命令：```sudo ip route add default via 192.168.1.1```5. 添加静态路由要添加静态路由，可以使用以下命令：```sudo ip route add [目标网络地址/子网掩码] via [下一跳IP地址]```其中，[目标网络地址/子网掩码]是要添加的目标网络地址及其对应的子网掩码，[下一跳IP地址]是要指定的路由的下一跳IP地址。
vlan间路由的trunk接口的配置方法VLAN间路由是一种通过Trunk接口实现不同VLAN之间通信的方法。
在本文中，我们将详细介绍如何配置Trunk接口以实现VLAN间路由。
我们需要了解Trunk接口的概念。
Trunk接口是一种可以传输多个VLAN数据的物理或逻辑接口。
它允许在交换机之间传输来自不同VLAN的数据包，从而实现VLAN间路由。
在配置Trunk接口之前，我们需要先创建VLAN并为其分配相应的接口。
假设我们有三个VLAN，分别为VLAN10、VLAN20和VLAN30。
现在我们将为这三个VLAN创建Trunk接口并配置路由。
1. 配置Trunk接口我们需要进入交换机的配置模式。
可以通过命令"enable"进入特权模式，然后再输入"configure terminal"进入全局配置模式。
接下来，我们需要找到Trunk接口的接口编号。
可以使用命令"show interfaces"查看所有接口的状态和编号。
一旦找到了Trunk接口的编号，我们可以使用以下命令来配置Trunk接口：```interface interface编号switchport mode trunk```其中，"interface编号"是我们找到的Trunk接口的编号。
这个命令将接口配置为Trunk模式，使其能够传输多个VLAN的数据。
2. 配置VLAN间路由接下来，我们需要配置VLAN间的路由。
在本例中，我们将使用交换机自带的路由功能来实现。
我们需要创建VLAN接口并将其与相应的VLAN关联。
可以使用以下命令来完成：```interface vlan vlan编号```其中，"vlan编号"是我们要创建的VLAN的编号。
使用这个命令后，我们进入了VLAN接口的配置模式。
然后，我们需要为VLAN接口配置IP地址。
可以使用以下命令来完成：```ip address IP地址子网掩码```其中，"IP地址"是我们要为VLAN接口配置的IP地址，"子网掩码"是相应的子网掩码。
第6章接口配置6.1以太网接口配置本节主要内容：●以太网接口简介●以太网接口基本指令描述●以太网接口特殊指令描述●以太网接口监控与调试6.1.1简介迈普安全网关以太网口支持三种帧格式：1) IEEE802.32) Ethernet_II(ARPA)3) Ethernet_SNAP以上三种帧格式用于封装网络层的IP协议。
以太网接口在接收数据时能够自动识别帧格式，但在发送数据时只能按照指定的帧格式进行封装。
6.1.2基本指令描述注：命令描述前带“*”符号的表示该命令有配置实例详细说明。
⏹loopback-detect可以设置以太网接口定时进行环路检测，缺省为10秒检测一次。
使用no命令可以将环路检测功能关闭。
loopback-detect [0-32767]no loopback-detect【缺省情况】默认间隔时间10秒⏹keepalive gateway可以设置以太网接口向特定的地址发送保活报文。
接口向配置的gateway地址定期发送arp请求报文。
当接口连续n次收不到arp响应报文时，第n+1次arp请求报文超时后接口down（n为用户配置的重试次数），直到再次收到arp响应报文时，接口up。
使用no命令可以将保活功能关闭。
keepalive gateway A.B.C.D [0-32767] [1-500]no keepalive gateway0-32767 每次保活报文的间隔时间，单位为秒【缺省情况】默认间隔时间10秒，重试3次⏹duplex配置接口双工duplex {half | full | auto}【缺省情况】auto ⏹ rate 配置接口速率 rate {10 | 100 | auto}【缺省情况】auto ⏹ mac-address 配置接口MAC 地址 mac-address xxxx.xxxx.xxxx【缺省情况】无 ⏹media-type 以太接口光电模式切换 media-type {auto | copper | fiber}【缺省情况】copper注：RL09上只有纯光口与纯电口，根据接口类型不同，默认值不同。
接口配置神州数码网络（北京）有限公司版权所有 2006年4月目录第1章接口配置概述 (1)1.1.1 支持的接口类型 (1)1.1.2 接口配置介绍 (2)1.1.3 子接口介绍 (3)第2章接口配置 (4)2.1 配置接口公共属性 (4)2.1.1 添加描述 (4)2.1.2 设置带宽 (4)2.1.3 设置时延 (4)2.1.4 调整最大分组包大小（MTU）大小 (4)2.2 监控和维护接口 (5)2.2.1 察看接口状态 (5)2.2.2 初始化和删除接口 (5)2.2.3 关闭和重新启用接口 (5)2.3 配置以太网接口 (6)2.3.1 指定以太网或快速以太网接口 (6)2.3.2 配置100Mbps快速以太网 (6)2.3.3 配置以太网子接口 (7)2.4 配置逻辑接口 (7)2.4.1 配置空接口 (7)2.4.2 配置回环接口 (8)2.4.3 配置拨号接口 (8)2.4.4 配置Virtual template和Virtual access接口 (8)2.4.5 配置Multilink接口 (8)2.4.6 配置Tunnel接口 (9)第3章接口配置示例 (10)3.1 接口公共属性配置示例 (10)3.1.1 开始接口示例 (10)3.1.2 接口描述示例 (10)3.1.3 接口停用示例 (10)3.2 以太网子接口示例 (11)第1章接口配置概述概述中的信息将帮助学习有关本公司语音产品支持的各种接口类型，以及查阅适于不同接口类型的配置信息。
有关本文中所使用接口命令的详尽叙述，请参阅“接口配置命令”。
若想查阅在本概述中出现的其它命令的文档，可参阅手册其它部分。
概述包含了可应用于所有接口类型的通用信息，它包括下面这些内容：z支持的接口类型z接口配置介绍z子接口介绍z配置接口公共属性z监控和维护接口z接口配置示例1.1.1 支持的接口类型有关接口某指定类型的信息，可参考下表相关内容。
接口类型任务参阅内容LAN接口配置以太网接口配置快速以太网接口“配置LAN接口”串行接口配置同步串行接口配置低速串行接口“配置串行接口”逻辑接口回环接口空接口拨号接口Virtual template和virtual access接口Multilink接口Tunnel接口子接口“配置逻辑接口”E1接口配置信道化E1接口 “配置E1接口”BRI接口配置BRI接口“配置BRI接口”本公司语音产品支持两种类型的接口：物理接口和虚拟接口。
在一个设备上的物理接口类型依赖于标配的通信接口以及安装在语音产品之上的接口卡或接口模块。
虚拟接口包括子接口和逻辑接口。
子接口是从物理接口上派生出来的，具体描述参见子接口介绍。
逻辑接口指不存在对应物理设备的接口，通过用户手工创建。
本公司语音产品支持的物理接口包括：z以太网z快速以太网z同步串行z低速串行z异步串行z信道化E1z ISDN BRI接口目前本公司语音产品支持的逻辑接口包括z回环接口z空接口z拨号接口z Virtual template和virtual access接口z Multilink接口z Tunnel接口z子接口1.1.2 接口配置介绍以下描述适用于所有接口的配置过程。
在全局配置态中按照如下步骤进行接口配置：(1)通过使用interface命令进入接口配置态开始配置接口，此时语音产品提示变为“config_”加上欲配置接口简称。
按照接口的编号来使用这些接口，编号在安装（出厂时）或接口卡被添加到系统中时被分配的。
可以使用show interface命令来显示这些接口。
设备支持的每个接口都提供各自的状态，如下面所示：DCVG#show interfaceSerial 1/0 is administratively down, line protocol is downHardware is SCC Mode=Sync,Speed=64000DTR=UP,DSR=DOWN,RTS=DOWN,CTS=DOWN,DCD=DOWNMTU 1500 bytes, BW 64 kbit, DLY 20000 usecEncapsulation HDLC, loopback not setKeepalive set(10 sec)倘若对串行接口1/0进行配置，输入如下内容：interface serial 1/0此时语音产品提示“config_s1/0”。
注意：没有必要在接口类型和接口编号之间添加空格。
例如，上面一行中，serial1/0或serial 2/0都可以被语音产品接受。
(2)在接口配置态下可以配置针对当前接口的接口配置命令。
各种命令定义了将在接口上执行的协议和应用程序。
这些命令将一直存在直到退出接口配置态或切换到另一个接口下。
(3)一旦接口被配置完毕，可通过使用后面“监控和维护接口”一节在表中所列出的show命令对接口状态进行测试。
注意：配置信道化E1接口需要另外的步骤。
配置信道化T1或E1时，首先必须定义信道和组成信道的时隙。
使用controller E1和channel-group配置命令；然后使用interface serial配置命令配置生成的串行接口。
1.1.3 子接口介绍在单个物理接口上配置多个子接口，可使接口在网络上具有更强的适应性和连通性。
子接口是允许单个物理接口支持多个逻辑接口或网段的一种设置。
也就是说，几个逻辑接口或网段可通过单个硬件接口进行联系。
子接口在不同的广域网协议中被实现，包括帧中继和X.25协议。
第2章接口配置2.1 配置接口公共属性下面内容描述了可在任何类型的接口上执行的命令，从而配置接口的共同属性。
可以配置的接口共同属性包括：z添加描述z设置带宽z设置时延z调整最大分组包大小（MTU）大小2.1.1 添加描述添加有关接口的描述可帮助记忆附属于接口的内容。
此描述仅是作为接口注释，用来帮助识别接口的用途，而不影响接口的任何功能。
这一描述将出现在下面命令的输出中：show running-config 和show interface。
若想向任意接口添加一条描述，在接口配置态中使用下面命令。
命令说明description string向当前配置接口中添加描述有关添加接口描述的示例，参阅后面的“接口描述示例”。
2.1.2 设置带宽上层协议使用带宽信息来进行操作决策。
在接口配置态中，使用如下命令为接口设置带宽：命令说明bandwidth kilobps为当前配置接口设置带宽带宽设置仅仅是一个路由参数，它并不影响实际物理接口的通信速率。
2.1.3 设置时延上层协议使用时延信息来进行操作决策。
在接口配置态中，使用如下命令向接口设置时延：命令说明delay tensofmicroseconds为当前配置接口设置时延时延的设置仅仅是设置了一个信息参数；使用此配置命令并不能调整一个接口的实际时延。
2.1.4 调整最大分组包大小（MTU）大小每个接口都有一个缺省的最大分组包大小或最大传输单元（MTU）大小。
这个数值通常缺省为1500字节。
在串行接口上，MTU的大小随设置不同，但最小不能小于68字节。
在接口配置态中，使用如下命令调整MTU大小：命令说明mtu bytes为当前配置接口设置MTU2.2 监控和维护接口如下任务可以监控和维护接口：z察看接口状态z初始化和删除接口z关闭和重新启用接口2.2.1 察看接口状态本公司语音产品支持显示多种有关接口信息的命令，包括软件和硬件的版本号，接口状态。
下面的表格列出一部分接口监控命令。
参见这些命令在“接口配置命令”中的描述。
使用如下命令：命令说明show interface [type slot/port]显示接口状态show running-config 显示当前配置show version显示硬件配置、软件版本、配置文件的名称和源以及启动映像2.2.2 初始化和删除接口对于逻辑接口，可以由用户动态创建、动态删除。
对于子接口和信道化接口也可以动态删除。
对于不能动态删除的物理接口可以恢复接口的缺省设置。
在全局配置态中，使用如下命令初始化和删除接口：命令说明no interface type slot/port初始化物理接口或删除虚拟接口2.2.3 关闭和重新启用接口一个接口可被禁止使用，从而禁止使用在指定接口上的所有功能，并且在所有监控命令显示上将此接口标记为不可用接口。
这一信息可以通过动态路由协议传送给其它语音产品。
在任何路由修改上都将不会涉及这个接口。
在串行接口上，停用一个接口会导致DTR信号降低。
在接口配置态中使用如下命令来关闭接口，然后重新启动它：命令说明shutdown停用接口no shutdown重新启用接口想检查一个接口是否被停用，可以使用命令show interface和show running-config。
在showinterface命令显示中，一个已被停用的接口显示为“administratively down”。
参看后面“接口停用示例”中的例子。
2.3 配置以太网接口本节描述配置以太网接口的过程。
语音设备支持10Mbps以太网和100Mbps快速以太网接口。
具体配置包括如下内容，第一步是必须的，其它步骤可选。
z指定以太网或快速以太网接口z配置100Mbps快速以太网z配置以太网子接口2.3.1 指定以太网或快速以太网接口在全局配置模式下输入下列命令进入以太网接口配置状态：命令说明interface ethernet slot/port进入以太网接口配置状态interface fastethernet slot/port进入快速以太网接口配置状态show interface ethernet命令可以显示以太网接口状态，show interface fastethernet命令可以显示快速以太网接口状态。
2.3.2 配置100Mbps快速以太网本公司语音设备的快速以太网接口支持以10Mbps和100Mbps的速率与带有100BaseT或10BaseT 接口的语音设备、集线器和交换机。
快速以太网接口支持10Mbps和100Mbps速率的自适应，能够根据所连接的设备自动采用合适的通信速率。
从管理态开始配置过程如下：命令说明configure进入全局配置状态interface fastethernet slot/port进入快速以太网配置状态ip address address subnet-mask在接口上设定IP地址和掩码1. 快速以太网速率配置快速以太网的速率既可以通过自协商实现，也可以通过在interface下进行配置实现。
命令说明Speed {10|100|auto}设置快速以太网的速率为10M,100M或自协商。
No speed 恢复缺省设置，速率为自协商。
