防火墙的接口配置

防⽕墙三种部署模式及基本配置防⽕墙三种部署模式及基本配置Juniper防⽕墙在实际的部署过程中主要有三种模式可供选择，这三种模式分别是：①基于TCP/IP协议三层的NAT模式；②基于TCP/IP协议三层的路由模式；③基于⼆层协议的透明模式。

2.1、NAT模式当Juniper防⽕墙⼊⼝接⼝（“内⽹端⼝”）处于NAT模式时，防⽕墙将通往Untrust 区（外⽹或者公⽹）的IP 数据包包头中的两个组件进⾏转换：源 IP 地址和源端⼝号。

防⽕墙使⽤ Untrust 区（外⽹或者公⽹）接⼝的 IP 地址替换始发端主机的源IP 地址；同时使⽤由防⽕墙⽣成的任意端⼝号替换源端⼝号。

NAT模式应⽤的环境特征：①注册IP地址（公⽹IP地址）的数量不⾜；②内部⽹络使⽤⼤量的⾮注册IP地址（私⽹IP地址）需要合法访问Internet；③内部⽹络中有需要外显并对外提供服务的服务器。

2.2、Route-路由模式当Juniper防⽕墙接⼝配置为路由模式时，防⽕墙在不同安全区间（例如：Trust/Utrust/DMZ）转发信息流时IP 数据包包头中的源地址和端⼝号保持不变。

①与NAT模式下不同，防⽕墙接⼝都处于路由模式时，不需要为了允许⼊站数据流到达某个主机⽽建⽴映射 IP (MIP) 和虚拟IP (VIP) 地址；②与透明模式下不同，当防⽕墙接⼝都处于路由模式时，其所有接⼝都处于不同的⼦⽹中。

路由模式应⽤的环境特征：①注册IP（公⽹IP地址）的数量较多；②⾮注册IP地址（私⽹IP地址）的数量与注册IP地址（公⽹IP地址）的数量相当；③防⽕墙完全在内⽹中部署应⽤。

2.3、透明模式当Juniper防⽕墙接⼝处于“透明”模式时，防⽕墙将过滤通过的IP数据包，但不会修改 IP数据包包头中的任何信息。

防⽕墙的作⽤更像是处于同⼀VLAN 的2 层交换机或者桥接器，防⽕墙对于⽤户来说是透明的。

透明模式是⼀种保护内部⽹络从不可信源接收信息流的⽅便⼿段。

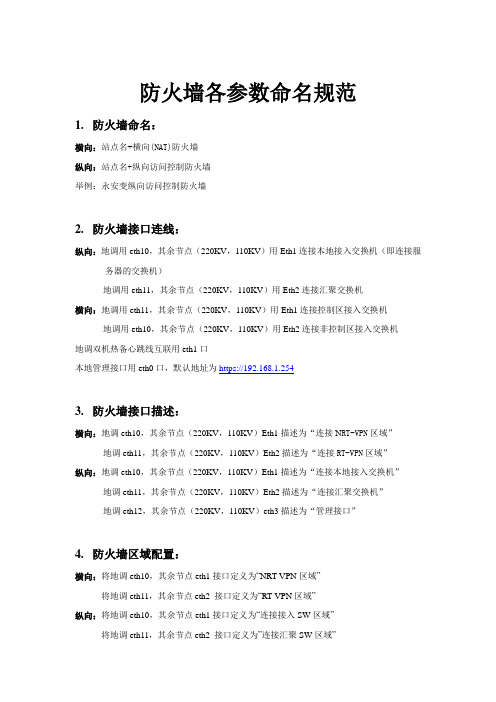

防火墙各参数命名规范1.防火墙命名：横向：站点名+横向(NAT)防火墙纵向：站点名+纵向访问控制防火墙举例：永安变纵向访问控制防火墙2.防火墙接口连线：纵向：地调用eth10，其余节点（220KV，110KV）用Eth1连接本地接入交换机（即连接服务器的交换机）地调用eth11，其余节点（220KV，110KV）用Eth2连接汇聚交换机横向：地调用eth11，其余节点（220KV，110KV）用Eth1连接控制区接入交换机地调用eth10，其余节点（220KV，110KV）用Eth2连接非控制区接入交换机地调双机热备心跳线互联用eth1口本地管理接口用eth0口，默认地址为https://192.168.1.2543.防火墙接口描述：横向：地调eth10，其余节点（220KV，110KV）Eth1描述为“连接N RT-VPN区域”地调eth11，其余节点（220KV，110KV）Eth2描述为“连接RT-VPN区域”纵向：地调eth10，其余节点（220KV，110KV）Eth1描述为“连接本地接入交换机”地调eth11，其余节点（220KV，110KV）Eth2描述为“连接汇聚交换机”地调eth12，其余节点（220KV，110KV）eth3描述为“管理接口”4.防火墙区域配置：横向：将地调eth10，其余节点eth1接口定义为“NRT-VPN区域”将地调eth11，其余节点eth2 接口定义为“RT-VPN区域”纵向：将地调eth10，其余节点eth1接口定义为“连接接入SW区域”将地调eth11，其余节点eth2 接口定义为”连接汇聚SW区域”5.防火墙管理权限开放：横向：只开放允许非控制区管理防火墙纵向：开放允许主站和子站都可以管理防火墙6.业务系统名称定义：规则：区名+系统归属地+系统简称举例：II区地调PMU。

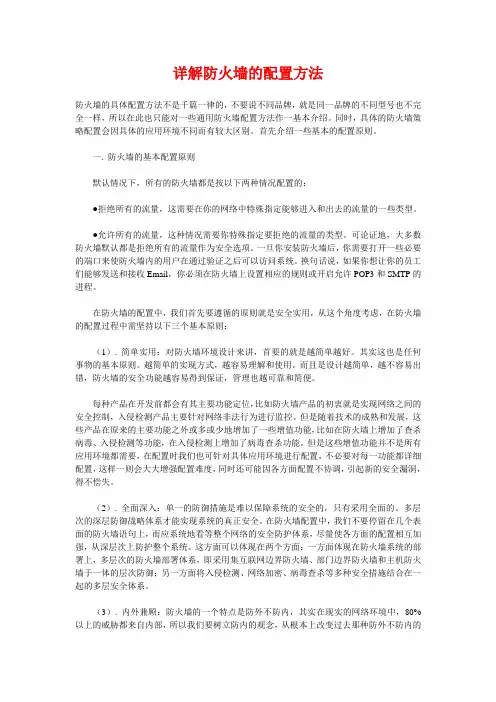

详解防火墙的配置方法防火墙的具体配置方法不是千篇一律的，不要说不同品牌，就是同一品牌的不同型号也不完全一样，所以在此也只能对一些通用防火墙配置方法作一基本介绍。

同时，具体的防火墙策略配置会因具体的应用环境不同而有较大区别。

首先介绍一些基本的配置原则。

一. 防火墙的基本配置原则默认情况下，所有的防火墙都是按以下两种情况配置的：●拒绝所有的流量，这需要在你的网络中特殊指定能够进入和出去的流量的一些类型。

●允许所有的流量，这种情况需要你特殊指定要拒绝的流量的类型。

可论证地，大多数防火墙默认都是拒绝所有的流量作为安全选项。

一旦你安装防火墙后，你需要打开一些必要的端口来使防火墙内的用户在通过验证之后可以访问系统。

换句话说，如果你想让你的员工们能够发送和接收Email，你必须在防火墙上设置相应的规则或开启允许POP3和SMTP的进程。

在防火墙的配置中，我们首先要遵循的原则就是安全实用，从这个角度考虑，在防火墙的配置过程中需坚持以下三个基本原则：（1）. 简单实用：对防火墙环境设计来讲，首要的就是越简单越好。

其实这也是任何事物的基本原则。

越简单的实现方式，越容易理解和使用。

而且是设计越简单，越不容易出错，防火墙的安全功能越容易得到保证，管理也越可靠和简便。

每种产品在开发前都会有其主要功能定位，比如防火墙产品的初衷就是实现网络之间的安全控制，入侵检测产品主要针对网络非法行为进行监控。

但是随着技术的成熟和发展，这些产品在原来的主要功能之外或多或少地增加了一些增值功能，比如在防火墙上增加了查杀病毒、入侵检测等功能，在入侵检测上增加了病毒查杀功能。

但是这些增值功能并不是所有应用环境都需要，在配置时我们也可针对具体应用环境进行配置，不必要对每一功能都详细配置，这样一则会大大增强配置难度，同时还可能因各方面配置不协调，引起新的安全漏洞，得不偿失。

（2）. 全面深入：单一的防御措施是难以保障系统的安全的，只有采用全面的、多层次的深层防御战略体系才能实现系统的真正安全。

华为防火墙配置使用手册摘要：1.防火墙概述2.华为防火墙的基本配置3.华为防火墙的IP 地址编址4.访问控制列表（ACL）的配置5.应用控制协议的配置6.防火墙的Web 配置界面7.实战配置案例正文：一、防火墙概述防火墙是位于内部网和外部网之间的屏障，它按照系统管理员预先定义好的规则来控制数据包的进出。

防火墙是系统的第一道防线，其作用是防止非法用户的进入。

二、华为防火墙的基本配置1.配置管理IP 地址在华为防火墙上配置管理IP 地址，用于远程管理防火墙设备。

2.配置设备名称为防火墙设备设置一个易于识别的名称，方便管理员进行管理。

三、华为防火墙的IP 地址编址1.配置接口IP 地址为防火墙的各个接口分配IP 地址，以便与其他网络设备进行通信。

2.配置路由协议在防火墙上配置路由协议，以便与其他网络设备进行路由信息交换。

四、访问控制列表（ACL）的配置1.创建访问控制列表根据需要创建访问控制列表，用于控制数据包的进出。

2.添加规则到访问控制列表在访问控制列表中添加规则，用于允许或拒绝特定网段的IP 流量应用到端口。

五、应用控制协议的配置1.启用应用控制协议在防火墙上启用应用控制协议，如FTP、DNS、ICMP 和NETBIOS 等。

2.配置应用控制协议参数根据需要配置应用控制协议的参数，以满足特定应用的需求。

六、防火墙的Web 配置界面1.登录Web 配置界面使用默认的管理IP 地址和用户名登录华为防火墙的Web 配置界面。

2.修改默认密码为了安全起见，建议修改防火墙的默认密码。

七、实战配置案例1.配置NAT 地址转换在华为防火墙上配置NAT 地址转换，以实现内部网络与外部网络之间的通信。

2.配置FTP 应用控制协议在华为防火墙上配置FTP 应用控制协议，以允许外部用户通过FTP 访问内部网络的文件服务器。

天融信防火墙双机热备配置说明一、防火墙的接口设置：ifconfig 'eth0' 10.1.3.4 255.255.255.0 内网接口//接内网交换机ifconfig 'eth4' 211.141.203.74 255.255.255.0 外网接口口//上接F5ifconfig 'eth5' 211.141.203.76 255.255.255.240 服务器区//接服务器区交换机ifconfig 'eth6' 192.168.1.250 255.255.255.0 防火墙同步接口//主备防火墙间同步接口互连二、按需配置好主防火墙三、配置双击热备过程：1、配置主防火墙的双机设置，并使之处于工作状态：system -n 'work' //给主防火墙取名为worksystem -i 0 //配置主防火墙的设备号为0system -h backup working 3 //配置主防火墙为双机热备方式并处于工作状态system ssp on //在主防火墙上打开状态同步协议2、在从防火墙上清空所有配置：restore config //恢复防火墙出厂默认值ifconfig eth6 off //清空防火墙所有接口地址（默认出厂只有eth6有地址）3、配置从防火墙的双机设置，并使之处于备用状态：system -n 'standby' //给从防火墙取名为standbysystem -i 1 //配置从防火墙的设备号为1system -h backup standby 3 //配置从防火墙为双机热备方式并处于备用状态system ssp on //在从防火墙上打开状态同步协议4、把主防火墙和从防火墙的所有接口按照要求接到相应的设备5、在主防火墙执行同步命令，将主防火墙的所有配置同步到从防火墙上：writep //同步命令。

深信服防火墙路由接口配置案例路由接口的典型应用环境是将SANGFOR NGAF 设备以路由模式部署在公网出口，代理内网上网，像一个路由器一样部署在网络中，如下图所示：配置案例：某用户网络是跨三层的环境，购买NGAF 设备打算部署在公网出口，代理内网用户上网，公网线路是光纤接入固定分配IP 的。

第一步：通过管理口(ETH0) 的默认IP 登录设备。

管理口的默认IP 是10.251.251.251/24 ，在计算机上配置一个相同网段的IP 地址，通过https://10.251.251.251 登录设备。

第二步：配置外网接口，通过『网络』→『接口/区域』，点击需要设置成外网接口的接口，如eth2，出现以下页面：接口[类型]选择路由。

[基本属性]可以设置是否为WAN 口和允许PING。

如果是WAN 口，是否与IPSEC VPN 出口线路匹配。

连接上行链路的接口需要勾选WAN 口。

[区域]选择接口eth2 所属的区域。

区域需要提前设置，本例将ETH2 划入WAN 区域，对于区域的设置请参考章节3.3.1.5 区域设置。

选择配置IPv4 地址：[连接类型]包括静态IP、DHCP、ADSL 拨号三种，根据该线路的特征进行配置，如果选择静态IP，需要填写好IP 地址/掩码以及下一跳网关；如果该接口是DHCP 自动获得地址，则设置DHCP；如果线路是ADSL 拨号，则配置好拨号所需的用户名、密码和其他拨号参数。

静态IP 地址可以填写成“IP/掩码”和“IP/掩码-HA”两种形式，后一种形式表示同步网口配置时，不同步IP 地址，“IP/掩码-HA”的形式适用于NGAF 设备双机部署的环境。

本案例中外网接口连接的是静态IP 的光纤线路，所以选择静态IP，并且配置ISP 提供给该光纤线路的公网IP 地址和下一跳网关。

[线路带宽]设置公网链路的上下行带宽。

点击可以修改带宽单位，包括KB/s，MB/s，GB/s。

[链路故障检测]用于检测链路的好坏。

_防火墙配置步骤讲解防火墙是网络安全中非常重要的一环，能够保护网络免受外部的攻击和入侵。

配置防火墙是网络管理员的一项重要工作，下面将详细介绍防火墙配置的步骤。

1.确定网络拓扑结构：首先需要了解网络的拓扑结构，包括网络内的服务器、用户设备、子网等。

这一步是为了清楚地了解网络中的各种上下行流量。

2.确定安全策略：根据实际需求，制定防火墙的安全策略，包括允许和拒绝的流量类型、端口、协议等。

可以根据不同的网络区域和用户角色进行划分，制定不同的安全策略。

3.配置物理接口：根据网络拓扑结构，配置防火墙的物理接口。

物理接口通常用来连接外部网络和内部网络，并为每个接口分配一个IP地址。

根据需要，可以为每个接口配置不同的子网掩码。

4.配置虚拟接口：虚拟接口用于创建不同的安全区域，例如DMZ（非内部网络）等。

可以为每个虚拟接口配置IP地址，并将特定的流量路由到相应的接口上。

5.配置访问控制列表（ACL）：ACL用于设置允许和拒绝的流量规则。

根据之前确定的安全策略，为每个接口配置ACL规则，包括源IP地址、目标IP地址、端口号、协议等。

ACL规则需要精确地描述出允许或拒绝的流量类型。

6.配置网络地址转换（NAT）：NAT用于将内部私有IP地址转换为外部公共IP地址，以实现内部网络与外部网络之间的通信。

根据网络拓扑结构和需求，配置NAT规则，包括源IP地址、目标IP地址、转换方式等。

7.配置虚拟专用网络（VPN）：如果需要在不同的网络间建立加密的隧道通信，可以配置VPN。

配置VPN需要设置隧道参数、加密算法、密钥等。

8. 配置服务和端口转发：可以为特定的服务或应用程序配置端口转发规则，以将外部的请求转发到内部的服务器上。

例如，可以将外部的HTTP请求转发到内部的Web服务器上。

9.启用日志：为了监控和分析流量，建议启用防火墙的日志功能。

日志记录可以用于追踪恶意攻击、入侵尝试等，并对防火墙的配置进行审计。

10.测试防火墙：在配置完成后，需要进行测试以确保防火墙能够按照预期工作。

h3c防火墙怎么样设置h3c防火墙设置一：1、配置要求1)防火墙的e0/2接口为trust区域，ip地址是：192.168.254.1/29;2)防火墙的e1/2接口为untrust区域，ip地址是：202.111.0.1/27;3)内网服务器对外网做一对一的地址映射，192.168.254.2、192.168.254.3分别映射为202.111.0.2、202.111.0.3;4)内网服务器访问外网不做限制，外网访问内网只放通公网地址211.101.5.49访问192.168.254.2的1433端口和192.168.254.3的80端口。

2、防火墙的配置脚本如下dis cur#sysname h3cf100a#super password level 3 cipher 6aq>q57-$.i)0;4:\(i41!!!#firewall packet-filter enablefirewall packet-filter default permit#insulate#nat static inside ip 192.168.254.2 global ip 202.111.0.2 nat static inside ip 192.168.254.3 global ip 202.111.0.3 #firewall statistic system enable#radius scheme systemserver-type extended#domain system#local-user net1980password cipher ######service-type telnetlevel 2#aspf-policy 1detect h323detect sqlnetdetect rtspdetect httpdetect smtpdetect ftpdetect tcpdetect udp#object address 192.168.254.2/32 192.168.254.2 255.255.255.255object address 192.168.254.3/32 192.168.254.3 255.255.255.255#acl number 3001deion out-insiderule 1 permit tcp source 211.101.5.49 0 destination 192.168.254.2 0 destination-port eq 1433rule 2 permit tcp source 211.101.5.49 0 destination 192.168.254.3 0 destination-port eq wwwrule 1000 deny ipacl number 3002deion inside-to-outsiderule 1 permit ip source 192.168.254.2 0rule 2 permit ip source 192.168.254.3 0rule 1000 deny ip#interface aux0async mode flow#interface ethernet0/0shutdown#interface ethernet0/1shutdown#interface ethernet0/2speed 100duplex fulldeion to serverip address 192.168.254.1 255.255.255.248 firewall packet-filter 3002 inbound firewall aspf 1 outbound#interface ethernet0/3shutdown#interface ethernet1/0shutdown#interface ethernet1/1shutdown#interface ethernet1/2speed 100duplex fulldeion to internetip address 202.111.0.1 255.255.255.224 firewall packet-filter 3001 inbound firewall aspf 1 outboundnat outbound static#interface null0#firewall zone localset priority 100#firewall zone trustadd interface ethernet0/2set priority 85#firewall zone untrustadd interface ethernet1/2set priority 5#firewall zone dmzadd interface ethernet0/3set priority 50#firewall interzone local trust#firewall interzone local untrust#firewall interzone local dmz#firewall interzone trust untrust#firewall interzone trust dmz#firewall interzone dmz untrust#ip route-static 0.0.0.0 0.0.0.0 202.111.0.30 preference 60#user-interface con 0user-interface aux 0user-interface vty 0 4authentication-mode scheme#h3c防火墙设置二：1、可以找一下买给你设备的人，让他给你找人来上门服务。

硬件防火墙的常见配置参数
硬件防火墙的常见配置参数如下：
1、IP地址和子网掩码：这是防火墙的基本配置参数，用于定义防火墙所保护的网络段。

2、网关地址：这是防火墙所保护的网络段的出口地址，用于将数据包转发到其他网络。

3、DNS服务器地址：这是防火墙所保护的网络段的DNS服务器地址，用于将域名解析为IP 地址。

4、网络接口配置：包括内部网络接口和外部网络接口的配置，如IP地址、子网掩码、网关地址等。

5、安全策略：这是防火墙的核心配置参数，包括访问控制列表（ACL）、安全区域、安全策略等。

访问控制列表用于定义允许或拒绝哪些数据包通过防火墙；安全区域用于将网络划分为不同的安全级别；安全策略用于定义在不同安全区域之间如何转发数据包。

6、系统参数：包括时钟、日期、系统日志、系统管理员账号等。

这些参数对于防火墙的管理和维护非常重要。

7、病毒防护和入侵检测系统：这些参数用于配置防火墙的病毒防护和入侵检测功能，包括病毒库更新、恶意软件防护、异常流量检测等。

8、VPN配置：如果防火墙支持VPN功能，还需要配置VPN参数，如VPN类型、加密算法、密钥、证书等。

9、端口映射和端口转发：这些参数用于配置防火墙的端口映射和端口转发功能，以便外部用户可以访问内部网络中的特定服务。

10、网络地址转换（NAT）：这是防火墙的一个重要功能，用于将内部网络地址转换为外部网络地址，以便内部网络中的主机可以访问外部网络。

1。

华为防火墙配置使用手册摘要：一、华为防火墙配置概述二、华为防火墙基本配置1.登录华为防火墙2.配置管理IP地址3.配置接口地址4.配置路由5.配置访问控制列表（ACL）三、高级配置1.配置NAT2.配置DHCP3.配置防火墙策略4.配置安全策略5.配置入侵检测和防御四、故障排除与维护1.常见故障排除2.防火墙性能优化3.安全策略调整4.系统升级与维护五、总结正文：华为防火墙配置使用手册华为防火墙是一款高性能的网络防火墙，能够有效保护企业网络免受各种网络攻击。

本文将详细介绍华为防火墙的配置使用方法。

一、华为防火墙配置概述华为防火墙配置主要包括基本配置和高级配置两部分。

基本配置包括管理IP地址、接口地址、路由等设置；高级配置包括NAT、DHCP、防火墙策略等设置。

二、华为防火墙基本配置1.登录华为防火墙使用Console口或Telnet方式登录华为防火墙。

2.配置管理IP地址进入系统视图，设置管理IP地址。

例如：```[Huawei-GigabitEthernet0/0/1]ip address 192.168.1.1255.255.255.0```3.配置接口地址进入接口视图，设置接口地址。

例如：```[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.2255.255.255.0```4.配置路由设置路由表，使防火墙能够进行路由转发。

例如：```[Huawei-ip route-table]ip route 192.168.1.0 24 192.168.1.2```5.配置访问控制列表（ACL）设置ACL，以限制网络流量。

例如：```[Huawei-GigabitEthernet0/0/0]acl number 2000[Huawei-GigabitEthernet0/0/0]acl 2000 rule 0 permit ip source 192.168.1.1 0```三、高级配置1.配置NAT设置NAT地址转换，使内部网络设备能够访问外部网络。
