有限元网格划分心得

MIDAS学习心得土木二班张文博2013141473076Midas中文名迈达斯，是一种有关结构设计有限元分析软件，分为建筑领域、桥梁领域、岩土领域、仿真领域四个大类。

Midas FEA是“目前唯一全部中文化的土木专用非线性及细部分析软件”，它的几何建模和网格划分技术采用了在土木领域中已经被广泛应用的前后处理软件Midas FX+的核心技术，同时融入了MIDAS强大的线性、非线性分析内核，并与荷兰TNO DIANA公司进行了技术合作，是一款专门适用于土木领域的高端非线性分析和细部分析软件。

Midas FEA拥有简洁直观的用户界面，即使是初学者也可以在短期内迅速掌握。

特别是工程中比较难处理的各种非线性分析问题，程序不仅提供了简单的参数化输入方法，其全中文化的程序界面、全中文化的技术手册、全中文化的培训例题，可以让初学者迅速成长为高级分析人员。

在周六的Midas选修课上我们就跟着校外专家学习了Midas building和Midas gen的基本操作和设计方法。

在这之前我们仅仅学习了设计软件cad，看过简介后我确信这是一款比cad的功能更加强大的，专门针对工程领域的专业设计软件。

经过了几节课的学习，自己也有一些心得体会，现在写出来权当做复习和总结。

Midas的界面设计的相当不错，和office的界面很相似。

第一眼就给人非常专业和高端的感觉。

由于UI设计的很细致和人性化，不会给人距离感，让人觉得虽然这是一款专业设计软件，但是我操作起来不会觉得枯燥乏味。

Midas采用的是3d视角，与采用平面视角的cad相比，Midas无疑方便了很多。

对于设计师来说能看到建筑的模拟图形是很有帮助的。

在绘制一个建筑模型的时候，cad就只能按平面图、立面图、剖面图的顺序来绘制。

但是Midas是以3d的方式来建模的，非常的直观。

而且Midas对于建模时候的各个细节，都有相应的功能按钮。

对于墙、柱、梁、板，软件都是对应的不同的模块，批量操作时不容易产生误操作。

有限元基础学习心得一、问题：1、在开始安装软件时无法正常安装。

2、一些输入符号上的错误，如2.1e11，习惯上输入成了2.1ell，说明对物理意义并不是很清楚。

3、只是按照步骤一步一步往下走，不应该单纯只追求结果，应该要弄懂每一步都是什么意思。

但是现在做完之后根本不知道错在哪一步。

4、老师在课堂上讲过的坝体的载荷分布问题，应该是水深处压力，F应该修改为10000（0.45-X）,这样计算的结果会合理一些。

5、英文界面的问题。

6、在操作时要细心，不能丢三落四，尽量独自完成练习，但是可以与同学做学习心得上的交流。

7、操作时不记得要经常保存。

8、对于有限元基本思想的理解不深（为什么要划分网格，ANSYS不是有限元分析的唯一软件）。

9、在生成几何模型时提前划分网格的一处有哪些，局部坐标系的用处有哪些。

二、建议1、希望老师可以推荐几本好的教材，学习起来比较得心应手。

2、希望可以多安排一些上机练习，练习量比较少，进步不大。

（这样理论学习上应该会有很大提高。

）3、上机时指导更加详细一些，一些问题还是有一些难度的。

4、讲课的速度开始时有些快，示范操作时速度慢一些，有一些同学可能会跟不上。

5、上课时多讲解一些操作方面的知识（特别是网格划分和结果显示，以及选择合适的单元类型的方法），增加一些对实际问题的分析和解决实例。

6、希望老师可以将软件及课程中出现的重要单词罗列出来，具体操作步骤的意义可以挑典型例题加以讲解，适当做一些总结。

7、希望老师可以在重要章节可以多重复几遍，加深印象。

8、建议老师安排同学们分组进行一些没有操作步骤提示的问题。

9、上机作业可能会存在抄袭现象。

10、对于用矩阵表达的一些公式的意义多加以讲解。

11、希望可以增加一些弹性力学的讲解。

12、希望老师能在作业每个操作步骤里添加一些解释性的说明。

13、希望可以多讲解一些船舶建模的基本方法以及它与桥梁建模之间的区别。

三、经验\感受：1、建议同学们在遇到问题时最好能记下来，积累经验，避免犯同样的错误。

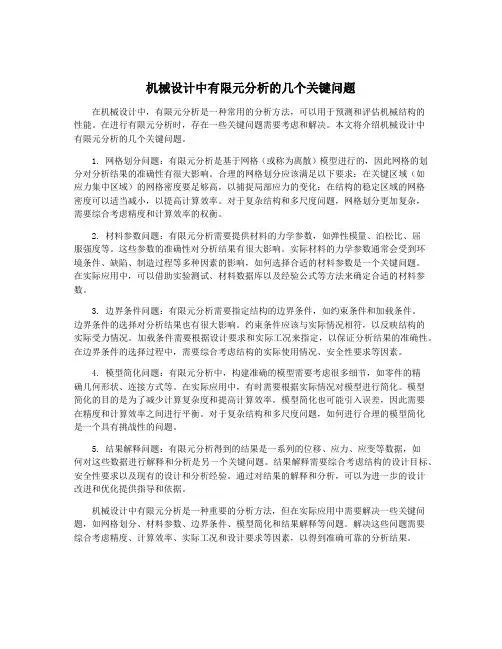

机械设计中有限元分析的几个关键问题在机械设计中，有限元分析是一种常用的分析方法，可以用于预测和评估机械结构的性能。

在进行有限元分析时，存在一些关键问题需要考虑和解决。

本文将介绍机械设计中有限元分析的几个关键问题。

1. 网格划分问题：有限元分析是基于网格（或称为离散）模型进行的，因此网格的划分对分析结果的准确性有很大影响。

合理的网格划分应该满足以下要求：在关键区域（如应力集中区域）的网格密度要足够高，以捕捉局部应力的变化；在结构的稳定区域的网格密度可以适当减小，以提高计算效率。

对于复杂结构和多尺度问题，网格划分更加复杂，需要综合考虑精度和计算效率的权衡。

2. 材料参数问题：有限元分析需要提供材料的力学参数，如弹性模量、泊松比、屈服强度等。

这些参数的准确性对分析结果有很大影响。

实际材料的力学参数通常会受到环境条件、缺陷、制造过程等多种因素的影响，如何选择合适的材料参数是一个关键问题。

在实际应用中，可以借助实验测试、材料数据库以及经验公式等方法来确定合适的材料参数。

3. 边界条件问题：有限元分析需要指定结构的边界条件，如约束条件和加载条件。

边界条件的选择对分析结果也有很大影响。

约束条件应该与实际情况相符，以反映结构的实际受力情况。

加载条件需要根据设计要求和实际工况来指定，以保证分析结果的准确性。

在边界条件的选择过程中，需要综合考虑结构的实际使用情况、安全性要求等因素。

4. 模型简化问题：有限元分析中，构建准确的模型需要考虑很多细节，如零件的精确几何形状、连接方式等。

在实际应用中，有时需要根据实际情况对模型进行简化。

模型简化的目的是为了减少计算复杂度和提高计算效率。

模型简化也可能引入误差，因此需要在精度和计算效率之间进行平衡。

对于复杂结构和多尺度问题，如何进行合理的模型简化是一个具有挑战性的问题。

5. 结果解释问题：有限元分析得到的结果是一系列的位移、应力、应变等数据，如何对这些数据进行解释和分析是另一个关键问题。

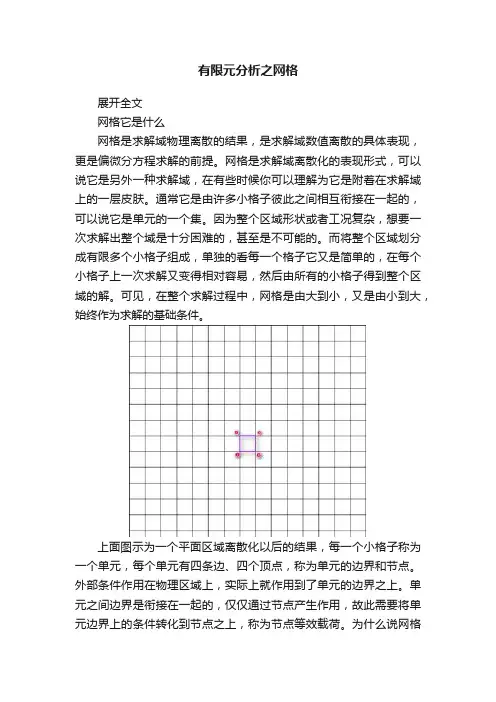

有限元分析之网格展开全文网格它是什么网格是求解域物理离散的结果，是求解域数值离散的具体表现，更是偏微分方程求解的前提。

网格是求解域离散化的表现形式，可以说它是另外一种求解域，在有些时候你可以理解为它是附着在求解域上的一层皮肤。

通常它是由许多小格子彼此之间相互衔接在一起的，可以说它是单元的一个集。

因为整个区域形状或者工况复杂，想要一次求解出整个域是十分困难的，甚至是不可能的。

而将整个区域划分成有限多个小格子组成，单独的看每一个格子它又是简单的，在每个小格子上一次求解又变得相对容易，然后由所有的小格子得到整个区域的解。

可见，在整个求解过程中，网格是由大到小，又是由小到大，始终作为求解的基础条件。

上面图示为一个平面区域离散化以后的结果，每一个小格子称为一个单元，每个单元有四条边、四个顶点，称为单元的边界和节点。

外部条件作用在物理区域上，实际上就作用到了单元的边界之上。

单元之间边界是衔接在一起的，仅仅通过节点产生作用，故此需要将单元边界上的条件转化到节点之上，称为节点等效载荷。

为什么说网格是偏微分方程数值计算的前提呢？因为前面提到偏微分方程的复杂性使获得解析解极其困难，甚至是不可能实现，故此采用数值计算。

在方程数值计算过程中，诸如采用有限差分法，有限体积法以及有限元法，根本就是需要生成一组覆盖连续域的离散点和单元。

有限差分法就是用差分方程代替偏微分方程，而差分方程就是在离散点上建立的，PDE的离散通常是在点附近以泰勒级数展开，它不关心离散点之间如何变化。

有限元法是使用积分法建立代数方程组，必须考虑数值在网格节点之间的变化规律。

有限体积法是必须考虑数值在网格之间的变化规律，是基于离散单元求积分。

三种数值方法都是基于离散化的点或者单元建立方程，所以离散是求解的前提条件。

网格它有哪些类型？谈到网格的类型的时候，很多人（包括我自己）特别容易与单元混淆，毕竟网格下一级就是单元嘛。

网格是从离散域整体角度描述求解域，单元是从离散域局部角度描述求解域。

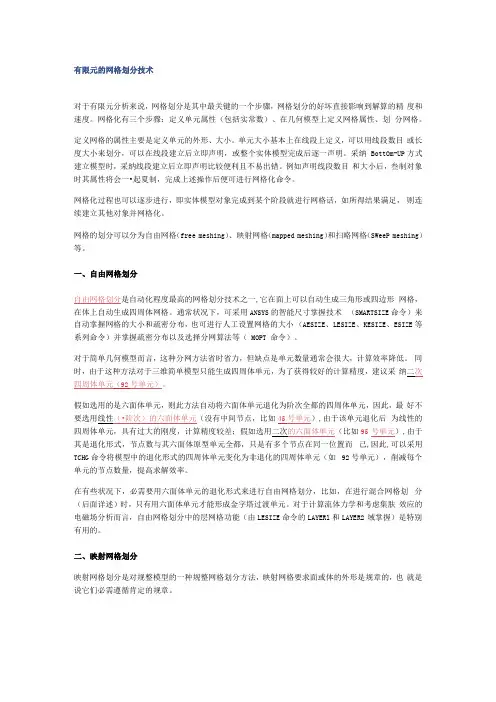

有限元的网格划分技术对于有限元分析来说，网格划分是其中最关键的一个步骤，网格划分的好坏直接影响到解算的精度和速度。

网格化有三个步骤：定义单元属性（包括实常数）、在几何模型上定义网格属性、划分网格。

定义网格的属性主要是定义单元的外形、大小。

单元大小基本上在线段上定义，可以用线段数目或长度大小来划分，可以在线段建立后立即声明，或整个实体模型完成后逐一声明。

采纳BottOm-UP方式建立模型时，采纳线段建立后立即声明比较便利且不易出错。

例如声明线段数目和大小后，叁制对象时其属性将会一•起夏制，完成上述操作后便可进行网格化命令。

网格化过程也可以逐步进行，即实体模型对象完成到某个阶段就进行网格话，如所得结果满足，则连续建立其他对象并网格化。

网格的划分可以分为自由网格（free meshing）、映射网格（mapped meshing）和扫略网格（SWeeP meshing）等。

一、自由网格划分自由网格划分是自动化程度最高的网格划分技术之一,它在面上可以自动生成三角形或四边形网格，在体上自动生成四周体网格。

通常状况下，可采用ANSYS的智能尺寸掌握技术（SMARTSIZE命令）来自动掌握网格的大小和疏密分布，也可进行人工设置网格的大小（AESIZE、LESIZE、KESIZE、ESIZE等系列命令）并掌握疏密分布以及选择分网算法等（ MOPT 命令）。

对于简单几何模型而言，这种分网方法省时省力，但缺点是单元数量通常会很大，计算效率降低。

同时，由于这种方法对于三维简单模型只能生成四周体单元，为了获得较好的计算精度，建议采纳二次四周体单元（92号单元）。

假如选用的是六面体单元，则此方法自动将六面体单元退化为阶次全都的四周体单元，因此，最好不要选用线性（•阶次）的六面体单元（没有中间节点，比如45号单元）,由于该单元退化后为线性的四周体单元，具有过大的刚度，计算精度较差；假如选用二次的六面体单元（比如95 号单元）,由于其是退化形式，节点数与其六面体原型单元全都，只是有多个节点在同一位置而己,因此,可以采用TCHG命令将模型中的退化形式的四周体单元变化为非退化的四周体单元（如92号单元），削减每个单元的节点数量，提高求解效率。

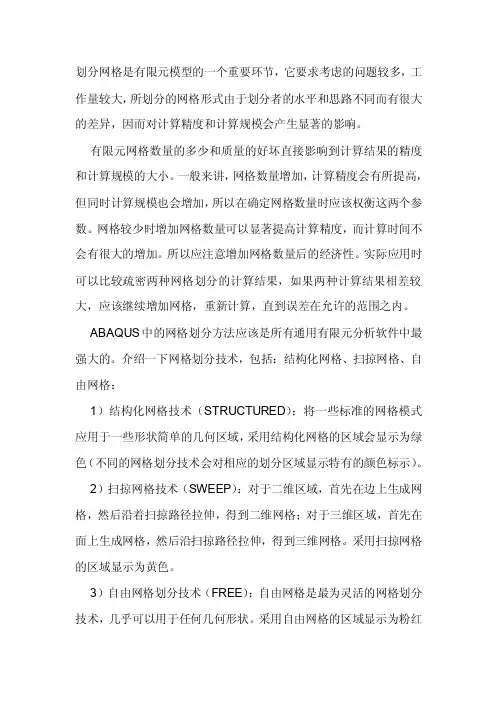

划分网格是有限元模型的一个重要环节，它要求考虑的问题较多，工作量较大，所划分的网格形式由于划分者的水平和思路不同而有很大的差异，因而对计算精度和计算规模会产生显著的影响。

有限元网格数量的多少和质量的好坏直接影响到计算结果的精度和计算规模的大小。

一般来讲，网格数量增加，计算精度会有所提高，但同时计算规模也会增加，所以在确定网格数量时应该权衡这两个参数。

网格较少时增加网格数量可以显著提高计算精度，而计算时间不会有很大的增加。

所以应注意增加网格数量后的经济性。

实际应用时可以比较疏密两种网格划分的计算结果，如果两种计算结果相差较大，应该继续增加网格，重新计算，直到误差在允许的范围之内。

ABAQUS中的网格划分方法应该是所有通用有限元分析软件中最强大的。

介绍一下网格划分技术，包括：结构化网格、扫掠网格、自由网格：1）结构化网格技术（STRUCTURED）：将一些标准的网格模式应用于一些形状简单的几何区域，采用结构化网格的区域会显示为绿色（不同的网格划分技术会对相应的划分区域显示特有的颜色标示）。

2）扫掠网格技术（SWEEP）：对于二维区域，首先在边上生成网格，然后沿着扫掠路径拉伸，得到二维网格；对于三维区域，首先在面上生成网格，然后沿扫掠路径拉伸，得到三维网格。

采用扫掠网格的区域显示为黄色。

3）自由网格划分技术（FREE）：自由网格是最为灵活的网格划分技术，几乎可以用于任何几何形状。

采用自由网格的区域显示为粉红色。

自由网格采用三角形单元（二维模型）和四面体单元（三维模型），一般应选择带内部节点的二次单元来保证精度。

4）不能划分网格：如果某个区域显示为橙色，表明无法使用目前赋予它的网格划分技术来生成网格。

这种情况多出现在模型结构非常复杂的时候，这时候需要把复杂区域分割成几个形状简单的区域，然后在划分结构化网格或扫掠网格。

注意：使用结构化网格或扫掠网格划分技术时，如果定义了受完全约束的种子（SEED），网格划分可能不成功，这时会出现错误信息们，可以忽略错误信息，允许ABAQUS去除对这些种子的约束，从而完成对网格的划分。

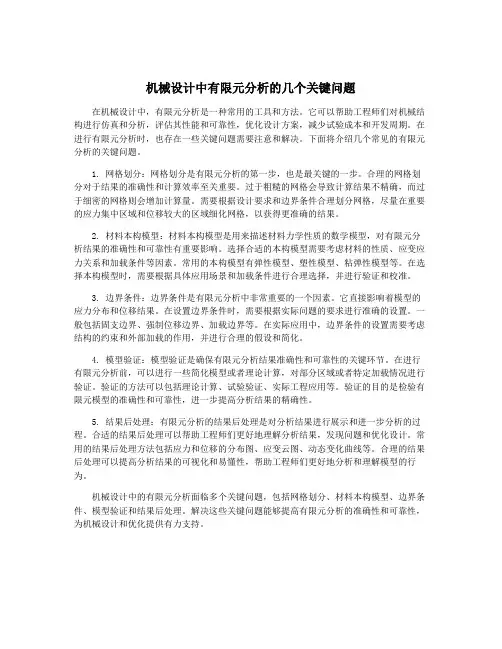

机械设计中有限元分析的几个关键问题在机械设计中，有限元分析是一种常用的工具和方法。

它可以帮助工程师们对机械结构进行仿真和分析，评估其性能和可靠性，优化设计方案，减少试验成本和开发周期。

在进行有限元分析时，也存在一些关键问题需要注意和解决。

下面将介绍几个常见的有限元分析的关键问题。

1. 网格划分：网格划分是有限元分析的第一步，也是最关键的一步。

合理的网格划分对于结果的准确性和计算效率至关重要。

过于粗糙的网格会导致计算结果不精确，而过于细密的网格则会增加计算量。

需要根据设计要求和边界条件合理划分网格，尽量在重要的应力集中区域和位移较大的区域细化网格，以获得更准确的结果。

2. 材料本构模型：材料本构模型是用来描述材料力学性质的数学模型，对有限元分析结果的准确性和可靠性有重要影响。

选择合适的本构模型需要考虑材料的性质、应变应力关系和加载条件等因素。

常用的本构模型有弹性模型、塑性模型、粘弹性模型等。

在选择本构模型时，需要根据具体应用场景和加载条件进行合理选择，并进行验证和校准。

3. 边界条件：边界条件是有限元分析中非常重要的一个因素。

它直接影响着模型的应力分布和位移结果。

在设置边界条件时，需要根据实际问题的要求进行准确的设置。

一般包括固支边界、强制位移边界、加载边界等。

在实际应用中，边界条件的设置需要考虑结构的约束和外部加载的作用，并进行合理的假设和简化。

4. 模型验证：模型验证是确保有限元分析结果准确性和可靠性的关键环节。

在进行有限元分析前，可以进行一些简化模型或者理论计算，对部分区域或者特定加载情况进行验证。

验证的方法可以包括理论计算、试验验证、实际工程应用等。

验证的目的是检验有限元模型的准确性和可靠性，进一步提高分析结果的精确性。

5. 结果后处理：有限元分析的结果后处理是对分析结果进行展示和进一步分析的过程。

合适的结果后处理可以帮助工程师们更好地理解分析结果，发现问题和优化设计。

常用的结果后处理方法包括应力和位移的分布图、应变云图、动态变化曲线等。

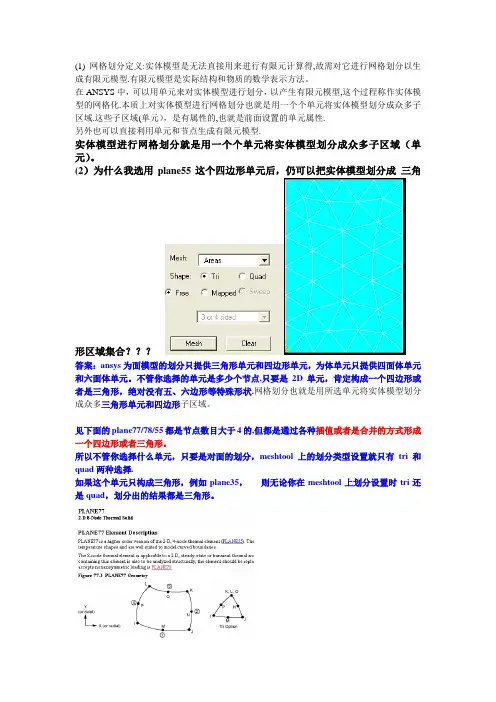

(1) 网格划分定义:实体模型是无法直接用来进行有限元计算得,故需对它进行网格划分以生成有限元模型.有限元模型是实际结构和物质的数学表示方法。

在ANSYS中，可以用单元来对实体模型进行划分，以产生有限元模型,这个过程称作实体模型的网格化.本质上对实体模型进行网格划分也就是用一个个单元将实体模型划分成众多子区域.这些子区域(单元），是有属性的,也就是前面设置的单元属性.另外也可以直接利用单元和节点生成有限元模型.实体模型进行网格划分就是用一个个单元将实体模型划分成众多子区域（单元）。

(2）为什么我选用plane55这个四边形单元后，仍可以把实体模型划分成三角形区域集合？？？答案：ansys为面模型的划分只提供三角形单元和四边形单元，为体单元只提供四面体单元和六面体单元。

不管你选择的单元是多少个节点,只要是2D单元，肯定构成一个四边形或者是三角形，绝对没有五、六边形等特殊形状.网格划分也就是用所选单元将实体模型划分成众多三角形单元和四边形子区域。

见下面的plane77/78/55都是节点数目大于4的,但都是通过各种插值或者是合并的方式形成一个四边形或者三角形。

所以不管你选择什么单元，只要是对面的划分，meshtool上的划分类型设置就只有tri和quad两种选择.如果这个单元只构成三角形，例如plane35，则无论你在meshtool上划分设置时tri还是quad，划分出的结果都是三角形。

所以在选用plane55单元，而划分的是采用tri划分时,就会把两个点合并为一个点。

如上图的plane55，下面是plane单元的节点组成，可见每一个单元上都有两个节点标号相同，表明两个节点是重合的..同样在采用plane77 单元，进行tri划分时，会有三个节点重合。

这里不再一一列出。

(3)如何使用在线帮助：点击对话框中的help，例如你想了解plane35的相关属性，你可以点击上右图中的help，亦可以，点击help->help topic弹出下面的对话康,点击索引按钮，输入你想查询的关键词.(4）对于矩形的网格划分方法整理：当圆柱体具有圆周对称性时，可以使用plane 55 (是一个2D，4节点的平面四边形单元，自由度是温度)单元作为有限元单元，设置为轴对称性（Axisymmetric）。

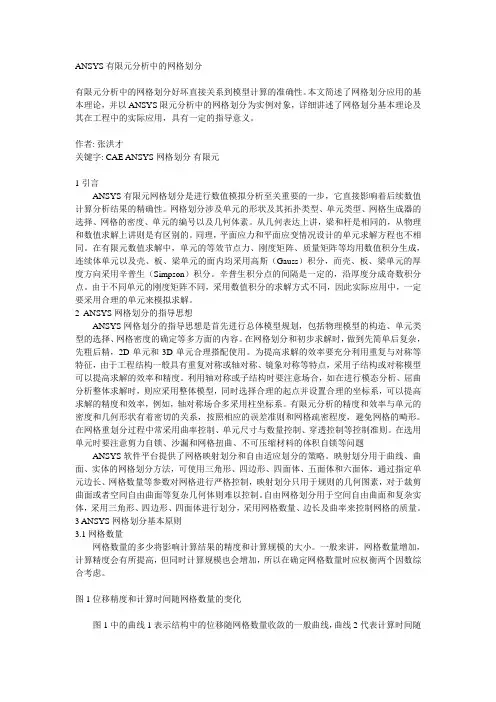

ANSYS有限元分析中的网格划分有限元分析中的网格划分好坏直接关系到模型计算的准确性。

本文简述了网格划分应用的基本理论，并以ANSYS限元分析中的网格划分为实例对象，详细讲述了网格划分基本理论及其在工程中的实际应用，具有一定的指导意义。

作者: 张洪才关键字: CAE ANSYS 网格划分有限元1 引言ANSYS有限元网格划分是进行数值模拟分析至关重要的一步，它直接影响着后续数值计算分析结果的精确性。

网格划分涉及单元的形状及其拓扑类型、单元类型、网格生成器的选择、网格的密度、单元的编号以及几何体素。

从几何表达上讲，梁和杆是相同的，从物理和数值求解上讲则是有区别的。

同理，平面应力和平面应变情况设计的单元求解方程也不相同。

在有限元数值求解中，单元的等效节点力、刚度矩阵、质量矩阵等均用数值积分生成，连续体单元以及壳、板、梁单元的面内均采用高斯（Gauss）积分，而壳、板、梁单元的厚度方向采用辛普生（Simpson）积分。

辛普生积分点的间隔是一定的，沿厚度分成奇数积分点。

由于不同单元的刚度矩阵不同，采用数值积分的求解方式不同，因此实际应用中，一定要采用合理的单元来模拟求解。

2 ANSYS网格划分的指导思想ANSYS网格划分的指导思想是首先进行总体模型规划，包括物理模型的构造、单元类型的选择、网格密度的确定等多方面的内容。

在网格划分和初步求解时，做到先简单后复杂，先粗后精，2D单元和3D单元合理搭配使用。

为提高求解的效率要充分利用重复与对称等特征，由于工程结构一般具有重复对称或轴对称、镜象对称等特点，采用子结构或对称模型可以提高求解的效率和精度。

利用轴对称或子结构时要注意场合，如在进行模态分析、屈曲分析整体求解时，则应采用整体模型，同时选择合理的起点并设置合理的坐标系，可以提高求解的精度和效率，例如，轴对称场合多采用柱坐标系。

有限元分析的精度和效率与单元的密度和几何形状有着密切的关系，按照相应的误差准则和网格疏密程度，避免网格的畸形。

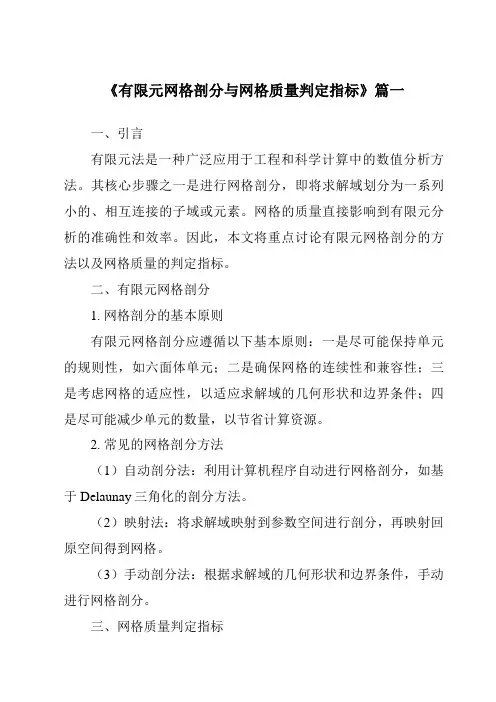

《有限元网格剖分与网格质量判定指标》篇一一、引言有限元法是一种广泛应用于工程和科学计算中的数值分析方法。

其核心步骤之一是进行网格剖分，即将求解域划分为一系列小的、相互连接的子域或元素。

网格的质量直接影响到有限元分析的准确性和效率。

因此，本文将重点讨论有限元网格剖分的方法以及网格质量的判定指标。

二、有限元网格剖分1. 网格剖分的基本原则有限元网格剖分应遵循以下基本原则：一是尽可能保持单元的规则性，如六面体单元；二是确保网格的连续性和兼容性；三是考虑网格的适应性，以适应求解域的几何形状和边界条件；四是尽可能减少单元的数量，以节省计算资源。

2. 常见的网格剖分方法（1）自动剖分法：利用计算机程序自动进行网格剖分，如基于Delaunay三角化的剖分方法。

（2）映射法：将求解域映射到参数空间进行剖分，再映射回原空间得到网格。

（3）手动剖分法：根据求解域的几何形状和边界条件，手动进行网格剖分。

三、网格质量判定指标1. 单元形态指标（1）扭曲度（Skewness）：用于衡量单元的形状与理想形状的偏差程度，扭曲度越大，单元的形状越不规则，影响计算的精度和效率。

（2）内角分布：单元的内角应尽可能接近标准值（如四边形单元为90度），内角分布的均匀性可以反映单元的规则性。

（3）面积/体积变化率：用于衡量单元尺寸变化对整体网格的影响，变化率越小，网格质量越好。

2. 连接性指标（1）节点连接数：每个节点的连接单元数应适中，过多或过少的连接都可能导致计算误差。

（2）相邻单元的协调性：相邻单元在公共边界上应具有良好的协调性，避免出现不连续或重复的单元边界。

3. 整体性指标（1）网格均匀性：整体网格的尺寸和密度应保持均匀，避免出现过大或过小的单元。

（2）边界拟合度：网格应尽可能贴合求解域的边界，提高边界条件的准确性。

四、结论有限元网格剖分是有限元法的重要步骤之一，而网格质量直接影响到有限元分析的准确性和效率。

本文介绍了有限元网格剖分的基本原则和常见方法，以及网格质量的判定指标。

ANSYSWorkbenchMesh⽹格划分（⾃⼰总结）Workbench Mesh⽹格划分分析步骤⽹格划分⼯具平台就是为ANSYS软件的不同物理场和求解器提供相应的⽹格⽂件，Workbench中集成了很多⽹格划分软件/应⽤程序，有ICEM CFD，TGrid，CFX，GAMBIT，ANSYS Prep/Post等。

⽹格⽂件有两类：①有限元分析（FEM）的结构⽹格：结构动⼒学分析，电磁场仿真，显⽰动⼒学分析（AUTODYN，ANSYS LS DYNA）；②计算流体⼒学（CFD 分析）分析的⽹格：⽤于ANSYS CFX，ANSYS FLUENT，Polyflow；这两类⽹格的具体要求如下：（1）结构⽹格：①细化⽹格来捕捉关⼼部位的梯度，例如温度、应变能、应⼒能、位移等；②⼤部分可划分为四⾯体⽹格，但六⾯体单元仍然是⾸选；③有些显⽰有限元求解器需要六⾯体⽹格；④结构⽹格的四⾯体单元通常是⼆阶的（单元边上包含中节点）；（2）CFD⽹格：①细化⽹格来捕捉关⼼的梯度，例如速度、压⼒、温度等；②由于是流体分析，⽹格的质量和平滑度对结果的精确度⾄关重要，这导致较⼤的⽹格数量，经常数百万的单元；③⼤部分可划分为四⾯体⽹格，但六⾯体单元仍然是⾸选，流体分析中，同样的求解精度，六⾯体节点数少于四⾯体⽹格的⼀半。

④CFD⽹格的四⾯体单元通常是⼀阶的（单元边上不包含中节点）⼀般⽽⾔，针对不同分析类型有不同的⽹格划分要求：①结构分析：使⽤⾼阶单元划分较为粗糙的⽹格；②CFD：好的，平滑过渡的⽹格，边界层转化（不同CFD 求解器也有不同的要求）；③显⽰动⼒学分析：需要均匀尺⼨的⽹格；注：上⾯的⼏项分别对应Advanced中的Element Midside Nodes，以及Sizeing中的Relevance Center，Smoothing，Transition。

⽹格划分的⽬的是对CFD (流体) 和FEM (结构) 模型实现离散化，把求解域分解成可得到精确解的适当数量的单元。

有限元分析基础的心得体会有限元分析是一种广泛应用于工程领域的数值分析方法，它通过将复杂的连续体问题转化为离散的网格问题，利用数值计算的手段求解出结构的应力、变形等物理量。

在我学习有限元分析的过程中，我深感其重要性和应用的广泛性，同时也有一些心得体会。

首先，深入理解基本原理是学习有限元分析的关键。

有限元分析涉及到许多数值计算和结构力学的理论知识，我发现只有对这些基本原理进行深入理解，才能更好地应用有限元分析方法去解决实际工程问题。

掌握有限元分析的数学模型，了解其假设和适用范围，能够更好地选择合适的网格划分和边界条件，并对分析结果进行正确的解释。

其次，熟练掌握有限元分析软件是必要的。

有限元分析软件作为一种工具，能够帮助我们快速建立结构模型、进行网格划分和求解。

熟练使用有限元分析软件不仅可以提高工作效率，还可以减少人为操作失误，得到更准确的分析结果。

在使用有限元分析软件的过程中，我发现学习软件的使用手册、参加培训课程和进行实际的案例分析对于掌握软件的功能和特点非常有帮助。

此外，建立合适的模型是有限元分析的关键。

在实际工程问题中，模型的准确性和合理性对于有限元分析的结果至关重要。

首先，需要对结构进行合理的简化和假设，以减少网格数量和计算复杂度。

其次，需要根据结构的特点选择合适的网格划分方法，以保证网格在结构中的分布均匀且能够充分考虑应力集中区域。

最后，根据实际工程问题的需要，确定边界条件和加载方式，确保分析结果符合实际情况。

最后，有限元分析需要结合实际工程问题进行应用。

虽然有限元分析是一种理论和计算方法，但其最终目的是为了解决实际工程问题。

在实际工程中，需要针对不同的材料性质、加载条件和约束要求，对结构进行合理的建模和分析。

对于复杂的工程问题，可以通过改变边界条件、加载方式和结构尺寸等参数，进行敏感性分析和优化设计，以找到最优的解决方案。

总结来说，学习有限元分析需要深入理解基本原理、熟练掌握分析软件、建立合适的模型和结合实际工程问题进行应用。

机械设计中有限元分析的几个关键问题1. 网格的划分问题有限元分析的计算必须基于离散化的小单元形成的网格，而网格的划分质量对分析结果有很大影响。

如果网格划分不合理，会导致计算精度不足，误差较大，甚至会导致计算失败。

因此，合理的网格划分是有限元分析中需要解决的一个关键问题。

为了解决网格划分问题，需要选择合适的网格生成算法，对不规则结构进行合理的网格划分。

在实际应用中需要根据实际情况进行调整和优化，满足不同场景下的计算需要。

要注意，网格划分越密集，计算时间越长，因此要在计算精度和计算效率之间取得平衡。

2. 材料力学参数选取问题在有限元分析中，计算的精度和准确性高度依赖于所采取的材料力学参数，如弹性模量、泊松比和材料屈服强度等参数。

这些参数影响了应力、位移等力学量的计算结果。

为了得到准确的计算结果，必须选择合适的材料参数。

在选择材料参数时，需要考虑材料在实际应用中的工作环境和力学特性。

常见的做法是通过试验或实验数据拟合来确定材料参数。

对于数据不足或无法获得的情况，可以使用经验公式或文献值进行估计。

在参数选取上需要科学合理，避免随意猜测或在计算结果不准确的情况下随意调整参数。

3. 大变形及材料非线性问题在机械设计中，大变形和材料非线性问题经常会出现，而这对有限元分析的计算精度和准确性提出了巨大挑战。

大变形和材料非线性问题需要结合实际情况制定合适的分析计算方案。

在大变形问题中，线性有限元分析不能满足计算要求。

因此，需要选择非线性有限元分析方法，例如非线性材料分析法、几何非线性分析法等。

这些方法可以更准确地计算大变形效应。

材料的非线性行为通常表现为应力与应变不成比例的特征，可以通过选择材料的非线性本构模型进行模拟。

常见的非线性本构模型有弹塑性、本构屈服模型、退化刚度模型等。

4. 约束边界设置问题在有限元分析中，约束边界条件的设置对计算结果有着很大的影响。

边界条件的设置直接影响到计算的准确性和精度。

如果不合理地设置，可能导致不收敛、计算过程中发生奇异性等问题。

有限元网格划分原理
有限元网格划分原理是一种用于计算领域离散化的数值方法。

它将连续的领域划分为有限数量的小单元，每个小单元称为有限元。

这些有限元可被视为数学模型中的局部区域，其内部的物理过程可以被近似为线性或非线性的形式。

有限元网格划分原理的目标是将整个领域划分为足够多的有限元，以便能够准确地描述所研究的问题。

划分时需要考虑几何形状、边界条件、计算资源等因素，以获取一个高效且准确的离散模型。

通常，将整个领域划分为小单元可以更好地逼近真实物理过程，并提供对系统行为的详细理解。

在有限元网格划分过程中，首先确定领域的几何形状和边界条件。

然后，选择适当的离散化方法，将领域划分为小单元，如三角形、四边形、六边形或四面体。

每个小单元内的变量以形函数的形式进行逼近，形函数可根据问题的特点进行选择。

一旦完成网格划分，就可以在每个有限元中设置数学方程，在整个领域上建立一个代数系统。

该系统由一系列线性或非线性方程组组成，其中每个方程对应于一个小单元。

通过求解这些方程，可以获得在整个领域中变量的近似解。

有限元网格划分原理的核心思想是将复杂问题转化为简单的局部问题，并通过将领域划分为小单元来近似描述整个系统。

通过调整网格大小和形状，可以调整计算精度和效率。

因此，有限元网格划分原理是计算力学、结构力学、流体力学等领域中常用的数值方法之一。

【最新】学习有限元的心得5篇1. 有限元分析在实际工程中的应用有限元分析是一种工程分析方法，通过将物体分割成有限的几何单元，然后对每个单元进行数学建模，最后组合成整个物体模型。

在实际工程中，有限元分析可以用于多种工程分析领域，包括结构力学、热学、电学等。

它可以通过对材料造成的应力、位移、热量等进行定量分析，从而得到结构设计优化、模型优化等方面的信息。

因此，学习有限元分析对于工程师来说是非常重要的。

2. 学习有限元分析所需的基础知识和技能学习有限元分析需要具备一定的数学和物理基础，包括线性代数、微积分、物理学等。

此外，掌握有限元分析工具的使用，如 ANSYS、ABAQUS 等，也是必须的。

需要学习以下技能：1）建立有限元模型2）进行边界条件设定3）指定材料参数4）进行分析和结果解释3. 学习有限元分析的重要性学习有限元分析可提高对物理问题的理解能力和解决问题的能力，尤其是在工科领域。

有限元分析是现代工程领域中最常用的仿真手段，可以优化设计，提高设计效率和质量。

首先，需要通过学习相关课程来掌握基本的理论。

与此同时，需要通过实际的案例来练习应用有限元分析的技能。

因此，参加工程实践项目是非常有帮助的，可以通过实际的应用建立知识体系、加深理解和培养学习动力。

学习有限元分析需要掌握大量的理论知识和应用技能。

此外，需要对数学和理论知识有较高的理解力和逻辑思维能力，能够将抽象的理论应用到实际问题中。

在实际应用中，还需要考虑到各种复杂因素，包括非线性、非均匀性、大变形等。

要解决这些问题，需要不断学习和实践。

有限元学习心得体会[精选]第一篇：有限元学习心得体会[精选]有限元学习心得体会第一次听说有限分析是在本科选课期间，由于他人曰：有限很难，就这样擦肩而过了。

上学期众人曰：杨老师的有限元必选，然后选了。

上课发现老师还是讲的相当不错的，机械学院有这等讲课能耐的屈指可数。

前几次坐在前排，玩手机的次数比较少，毕竟在老师的眼皮底下，虽然课前课后都没复习，但是还是可以听个所以然出来。

有几次前排没有合适的位置坐在中间，看手机的次数多了，有些就听的稀里糊涂了，到最后几节课直接和舍友一起坐在了后面几排，彻底在哪里看新闻了，大部分是在听天书了。

幸好，一学期下来虽然没有全部听懂，至少把整个有限元的原理听了个明白，哪天有需要在深入学习，到时候我会想：当初杨老师上课，要是认真听讲，现在就轻松多了，然后默默的开始新一轮的学习。

有个小小的建议，既然杨老师可以上课不接听大部分电话，可以考虑和同学一起上课都不带手机，好处嘛就是上课不会动不动就看看手机，虽然这种需要自觉，哎，我是做不到，每节课至少的看几次手机。

第二篇：有限元总结1、有限元法是近似求解连续场问题的数值方法。

2、有限元法将连续的求解域（离散），得到有限个单元，单元与单元之间用（结点相连。

3、从选择未知量的角度看，有限元法可分为三类（位移法力法混合法）。

4、以（结点位移）为基本未知量的求解方法称为位移量。

5、以（结点力）为基本未知量的求解方法称为力法。

7、直梁在外力作用下，横截面上的内力有（剪力）和（弯矩）两个。

8、平面刚架结构在外力作用下，横截面上的内力有（剪力）、（弯矩）、（轴力）。

9、进行直梁有限元分析，结点位移有（转角）、（挠度）。

12、弹性力学问题的方程个数有（15）个，未知量个数有(15)个。

13、弹性力学平面问题方程个数有（8），未知数（8）个。

15、几何方程是研究（应变）和（位移）关系的方程。

16、物理方程描述（应力）和（应变）关系的方程。

17、平衡方程反映（应力）和（位移）关系的方程。

有限元网格划分与力学感悟有限元网格划分与力学感悟DrLan有许多朋友对有限元网格划分的要求不很清楚。

下面谈一些个人的看法。

一、要有良好的力学感悟，那么它来自于哪里呢？来自于我们对力学结构的理解,包括专业知识、力学知识。

在此基础上灵活掌握有限元工具，使我们快速地、最节约地、高精度地进行计算。

其中：材料力学使用的结构内部载荷分析方法是我们建立良好力学感悟的基础。

载荷方式主要分成以下几种：1、结构受拉或压时，结构最小横截面和应力集中区，比如连杆受拉时：小头拉长变形并导致小头两侧应力增加，大头在螺栓预紧过渡处的应力容易增加；2、结构受扭：扭矩传递途径中，最小的抗扭截面处或扭转应力集中处，如：曲轴的主轴承或曲柄销圆角处；3、结构受弯：内弯矩大、抗弯截面模量小、弯曲应力集中处，如：曲轴的主轴承或曲柄销圆角处；又如：主轴承壁圆角处等；另外有些地方拉压、扭转、弯曲耦合，如：曲轴的主轴承或曲柄销圆角处。

二、网格划分应该满足“多快好省”的原则。

为了叙述方便，我把顺序调整一下。

1、省：在满足计算要求的情况下，尽量用少的网格和节点，一来节约了大量建模时间，二来节约了大量的计算机时、三来可以降低对计算机的硬件要求。

一般来讲：(1)、只计算结构刚度的，使用一般的网格数量和质量就行，可以使用10点四面体单元。

根据现在计算机水平，小零件的单元数量控制在5000－1万就行，如计算摇臂刚度、活塞刚度等。

(2)、计算应力集中的，如曲轴圆角处，要求在应力集中区域的单元保持高质量，一般采用六面体单元，在曲拐圆角整齐排列4－6列高质量单元。

曲轴的单元总量也最好控制在1 0万单元以内，便于缩减后给EXCITE使用。

(3)、接触计算，要求接触区使用高质量的单元，一般采用六面体单元，并使长宽高的比例匀称，单元顶角接近直角，并保证接触区单元整齐排列，无过大或过小的单元面积。

如：连杆大头轴瓦和螺栓预紧接触分析，单元总量控制在5－10万以内，还要进行缩减，进行E XCITE动力学计算。
