热泵技术及直热循环式与循环式热泵对比

直热式与循环式对比分析机组原理：芬尼克兹（PHNIX）热泵运用逆卡诺原理，以极少的电能，吸收空气中大量的低温热能通过压缩机的压缩变为高温热能来加热热水，所以它能耗低、效率高、速度快、安全性好、环保性强，源源不断的供应热水。

作空气源热泵工作原理图为热水系统它具有无以比拟的优点。

热泵热水机组遵循能量守恒定律和热力学第2定律，运用热泵的原理，只需要消耗一小部分的机械功（电能），将处于低温环境下的热量去加热制取高温的热水。

它的原理与空调雷同。

芬尼克兹（PHNIX）机组特点——直热式热泵热水机组与循环式热泵机组特点比较直热式:芬尼克兹（PHNIX）直热式热泵热水机组,自来水直接进机组，低温自来水直接吸收高温冷媒的热量,使冷媒得到充分冷却,系统高压压力降低,压缩机克服系统压力所消耗的电能比较少 ,机组运行效率高.由于直热式的进水永远是常温，压缩机的排气温度变化不大，对压缩机的冲击较小能起到保护压缩机的作用，从而延长压缩机的寿命。

循环式：循环式热泵热水机组,该机组的补水是先补进保温水箱，然后经过循环泵进入机组加热，它的进水温度不断的再改变，压缩机的排气温度和排气压力也不停的在变，势必会对压缩机造成冲击，特别是水箱相对高温热水进行循环加热的时候，对压缩机冲击很大。

因为,冷媒没有充分冷却,系统长期处于高压状态,压缩机克服系统压力所消耗的电能比较多,压缩机的寿命会缩短。

所谓循环式空气能热泵热水机，指的就是被加热的水反复多次循环才能被加热到设定的温度;直热式空气能热泵，指的是被加热的水循环一次就被加热到设定的目标温度;该技术区别于传统的需要反复多次进出空气能热泵加热才能达到设定温度的循环式空气能热泵。

其特点是：1、由于被加热的水是一次性就被加热到设定的热水温度，对于用户来说用水舒适性得到可靠的保证，不会因为在用水过程中水温变化影响用水的舒适性。

芬尼克兹（PHNIX）直热式特点：1、芬尼克兹（PHNIX）直热式热水机采用了先进的水路控制系统，使用了进出水感温头和电子流量计，通过出水温度来控制水路上的电动阀来调节水流量，从而达到自主的控制出水温度的要求。

直热式与循环式空气源热泵热水机对比分析机组原理：芬尼克兹（PHNIX）热泵运用逆卡诺原理，以极少的电能，吸收空气中大量的低温热能通过压缩机的压缩变为高温热能来加热热水（图1），所以它能耗低、效率高、速度快、安全性好、环保性强，源源不断的供应热水。

作空气源热泵工作原理图为热水系统它具有无以比拟的优点。

空气源热泵热水机组遵循能量守恒定律和热力学第2定律，运用热泵的原理，只需要消耗一小部分的机械功（电能），将处于低温环境下的热量去加热制取高温的热水。

它的原理与空调雷同。

图1芬尼克兹（PHNIX）机组特点——直热式空气源热泵热水机组与循环式热泵机组特点比较直热式:芬尼克兹（PHNIX）直热式空气源热泵热水机组,自来水直接进机组（图2、3），低温自来水直接吸收高温冷媒的热量,使冷媒得到充分冷却,系统高压压力降低,压缩机克服系统压力所消耗的电能比较少 ,机组运行效率高.由于直热式的进水永远是常温，压缩机的排气温度变化不大，对压缩机的冲击较小能起到保护压缩机的作用，从而延长压缩机的寿命。

循环式：循环式空气源热泵热水机组,该机组的补水是先补进保温水箱，然后经过循环泵进入机组加热，它的进水温度不断的再改变，压缩机的排气温度和排气压力也不停的在变，势必会对压缩机造成冲击，特别是水箱相对高温热水进行循环加热的时候，对压缩机冲击很大。

因为,冷媒没有充分冷却,系统长期处于高压状态,压缩机克服系统压力所消耗的电能比较多,压缩机的寿命会缩短。

所谓循环式空气源热泵热水机，指的就是被加热的水反复多次循环才能被加热到设定的温度;直热式空气源热泵热水机，指的是被加热的水循环一次就被加热到设定的目标温度;该技术区别于传统的需要反复多次进出空气源热泵热水机加热才能达到设定温度的循环式空气能热泵。

其特点是：1、由于被加热的水是一次性就被加热到设定的热水温度，对于用户来说用水舒适性得到可靠的保证，不会因为在用水过程中水温变化影响用水的舒适性。

热泵技术(一)热泵技术1、将热量从低温环境传送到高温环境我们都知道，在自然状态下，我们不能将外部寒冷环境中的热量带到更加温暖的室内环境中。

同时我们也知道，科技的发展则是通过理论及相关设备将自然状态下不可能发生的事情实现。

而这项将热量从冷环境传送到热环境的技术已存有150多年了。

这项技术至今广泛运用于制冷设备的生产：即把热量通过制冷剂散发到外部更高温度的环境中去的设备。

同样，这项技术也可运用于制热：即将外部环境中的热量传送到室内进行制热而无需燃烧燃料来产生热量。

2、如何使用热空气进行室内制冷图例分为以下三个部分步骤1 —获取热空气我们假设将35℃的热空气封闭到一个带可运动活塞的圆柱体内。

步骤2 —膨胀我们设法将此空气膨胀，比如膨胀为原体积的1.2 倍。

这样则会造成空气温度的降低，因为：－空气膨胀后，初始状态时存在的热量散发给更大容积的空气。

－用于膨胀的能量从圆柱体内空气中提取（流体学理论）。

在此假设的膨胀容积下，空气温度从35℃下降到了13.3℃。

步骤3 —制冷我们把这个空气温度为13.3℃的圆柱体转移到温度为26℃的室内。

圆柱体内的空气则可以进行室内制冷。

此图例说明了可以将更高温度的空气膨胀并转移，然后进行室内环境的制冷。

热空气制冷原理图3、如何使用冷空气进行室内制热图例分为以下三个部分步骤1 —获取冷空气我们假设将10℃的冷空气封闭到一个带有可运动活塞的圆柱体内。

步骤2 —压缩我们将此空气压缩，使其容积减少20%，这样则会造成其温度升高，因为：—空气压缩后，初始状态时存在的热量加热更小容积的空气。

—用于压缩空气的能量传送到圆柱体内的空气中（流体学理论）。

在此假设的压缩体积下，空气温度由10℃上升到了36.4℃步骤3 —制热我们把这个空气温度为36.4℃的圆柱体转移到温度为20℃的室内，圆柱体内的空气则可进行室内的制热。

此图例说明了可以将更低温度的空气进行压缩并转移然后用于室内的环境制热。

冷空气制热原理4、将热量从低温传送到高温的设备能够将热量从低温环境传送到高温环境的设备有很多种，每种之间的物理及化学过程不一。

直热式热泵和循环式热泵区别直热式加热方式：简洁理解就是来自外界的冷水进入热泵机组后出来就是60℃的热水，而且设备内部没有小水箱。

由于保温水箱与设备之间没有循环水泵，设备的开启与停止完全根据水箱的凹凸水位掌握器来掌握。

直热式的优势体现在以下几个方面：不需要循环水泵，削减能耗与故障几率。

开机后就获得源源不断的60℃左右热水，不需要等待，补水速度比循环式快，遇到客户用量大的状况，平安系数更高。

不加任何帮助加热设备状况下，出水温度可达到65℃。

设备内部冷凝系统在20公斤压力以下运行，降低了系统高压压力，使压缩机处于轻负荷运转状态，延长压缩机寿命。

直热式设备是直接补热水到热水水箱，即使遇到峰值最大用水量，客户用水温度不受任何影响。

保温水箱体积削减30%。

由于直接补热水，即使用户把保温水箱的水全部用完，水箱里面的水温都维持在60℃左右，因此可以100%利用。

循环式加热由于补冷水，当遇到大量用水时，水箱温度大幅度下降，水箱温度已经低于40℃。

为了保证用户要求，往往解决方法是增大水箱容积。

直热式热泵热水机组，低温自来水直接汲取高温冷媒的热量，使冷媒得到充分冷却，系统高压压力降低，压缩机克服系统压力所消耗的电能比较少，从而延长压缩机的寿命，机组运行效率高循环式加热方式，总结起来有两种：第一种：首先把保温水箱全部灌满冷水，通过循环水泵把水箱的水打进热泵主机加热。

一般来说，每一次循环能够把水升温上升10℃左右。

举个例子，我们现在要把温度20℃的水加热至60℃，采纳循环式热泵则也许就需要热水泵经过5次左右循环。

而且当水箱的温度达到40℃以上时，由于温差削减了，单位时间内的热传递效率就同时削减，从而导致后期的加热效率大幅度降低。

其次种：在热泵机组中装配一个小型保温水箱和一个大型水箱，热泵机组先把小水箱灌满水，把小水箱的水加热至55℃后再通过循环水泵把热水传递至大型水箱。

一来，小水箱增加了设备的成本和故障几率；二者，增加循环水泵也等于增加了设备的成本和故障几率。

风冷模块水冷水源热泵分析对比，以及水源热泵地源热泵比较风冷模块、水冷、水源热泵分析对比，以及水源热泵地源热泵比较一、模块式风冷冷（热）水机组风冷模块式热热水机组就是以空气为热（热）源，以水为供冷（热）介质的中央空调机组。

做为冷暖兼用型的一体化设备，风冷模块式热热水机组省略了冷却塔、水泵、锅炉及适当管道系统等许多辅件，系统结构直观，加装空间大，保护管理便利且节约能源，适用于广为。

因此，风冷模块式热热水机组通常适用于于既无供热锅炉，又并无供热管网或其它平衡可信热源，却又建议全年空调的暖通工程，就是设计中优先采用的方案。

主机与风机盘管、空调箱等末端装置所共同组成的集中式、半集中式中央空调系统具备布置有效率、掌控方式多样等特点，尤其适用于于商场、医院、宾馆、工厂、办公大楼等场合采用。

本公司风冷模块式热热水机组配上标准水管USB和单元女团掌控功能，并使机组运转自如。

加装完，接通电源、水路即可采用。

当空调面积多寡而须要多寡主机时，更显露出其便利自如。

1.优点前期设备投资比变频多联（vrv）便宜15%左右。

风冷热泵机组就是以电能做为能源，电能就是中央空调能源利用效率最低的一种能源采用方式；主机加工简单、操作方便，制冷量调节范围大，可是实现有级或无级调节；主机为全金属构件，技术成熟，使用寿命长；风冷模块机组就是以空气为热（热）源，以水为供冷（热）介质的中央空调机组，做为热热源兼用型一体化设备，省去了冷却塔、加热水泵、锅炉及适当管道系统等巨大的附属设备或附件。

系统结构简单，安装空间小，尤其适用于水源缺乏区域。

同时省去了冷却塔冷却水泵和冷却水系统，从而节约了冷却水系统投资和运行费用，无须专用机房，可直接安装在屋顶或室外空间。

风冷模块式机组每个模块均存有两套单一制的工作系统，如果其中一套系统存有故障，不能影响其它系统的正常运转，而且可不停机展开修理，整个空调系统不能受到影响，可靠性弱。

主机集中控制，电脑自动调节每个模块的运行时间，机组的使用寿命长。

精品文档中央空调系统形式介绍1.1传统中央空调形式传统的中央空调有空气源热泵（风冷机组）+辅助电加热和水冷冷水机组+锅炉或热力管网两种形式。

空气源热泵（风冷机组）和水冷冷水机组在制冷时都是把房间的热量向室外空气排放，受室外气温因素影响太大，其制冷量随室外空气温度升高而降低，尤其在高温高湿地区，机组制冷性能极不稳定，效率低下,有时甚至不能工作。

在制热时，空气源热泵当室外温度降到零度以下时需加辅助电加热装置，耗电量大，效率很低;而水冷冷水机组+锅炉这种空调形式，在供热时需用电锅炉或燃煤、燃油锅炉，污染严重，运行费用昂贵。

1.2 水源热泵中央空调水源热泵中央空调分为地下水源热泵和地表水热泵两种形式。

1.2.1 水源热泵水源热泵的概念水源热泵技术是一种利用地球表面或浅层水源（如地下水、河流和湖泊），或者是人工再生水源（工业废水、地热尾水等）的低温低位热能资源，采用热泵原理，通过少量的高位电能输入，实现低位热能向高位热能转移，既可供热又可制冷的高效、环保、节能的空调系统。

水源热泵原理地球表面浅层水源（一般在 1000 米以内），像地下水、地表的河流、湖泊和海洋中，吸收了太阳进入地球的相当的辐射能量，并且水源的温度一般都十分稳定。

水源热泵技术的工作原理就是：在夏季将建筑物中的热量“取”出来，释放到水体中去，由于水源温度低，所以可以高效地带走热量，以达到夏季给建筑物室内制冷的目的；而冬季，则是通过水源热泵机组，从水源中“提取”热能，送到建筑物中采暖。

通常水源热泵消耗 1kW 的能量，用户可以得到 4kW 以上的热量或冷量。

水源热泵的分类当利用的对象都是水体和地层（含水地层）的蓄能，而且都是以水作为热泵机组的冷热源，都可以将之归类为水源热泵系统。

水源热泵可以分为地下水源热泵以及地表水源热泵。

地下水热泵系统，也就是通常所说的深井回灌式水源热泵系统。

通过建造抽水井群将地下水抽出，通过二次换热或直接送至水源热泵机组，经提取热量或释放热量后，由回灌井群灌回地下。

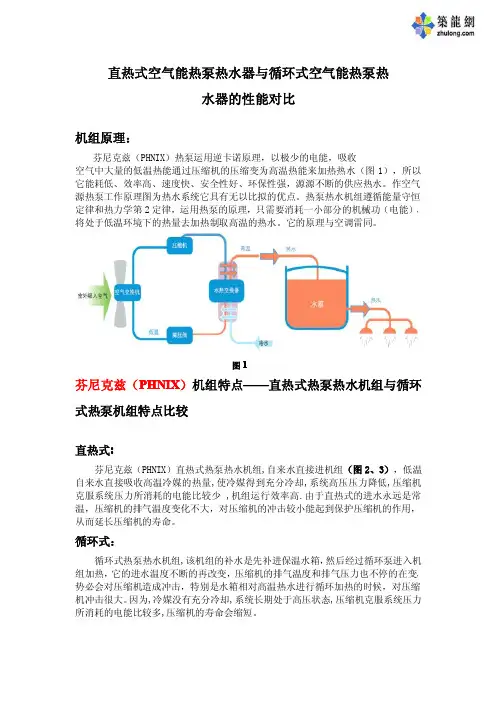

直热式空气能热泵热水器与循环式空气能热泵热水器的性能对比机组原理：芬尼克兹（PHNIX）热泵运用逆卡诺原理，以极少的电能，吸收空气中大量的低温热能通过压缩机的压缩变为高温热能来加热热水（图1），所以它能耗低、效率高、速度快、安全性好、环保性强，源源不断的供应热水。

作空气源热泵工作原理图为热水系统它具有无以比拟的优点。

热泵热水机组遵循能量守恒定律和热力学第2定律，运用热泵的原理，只需要消耗一小部分的机械功（电能），将处于低温环境下的热量去加热制取高温的热水。

它的原理与空调雷同。

图1芬尼克兹（PHNIX）机组特点——直热式热泵热水机组与循环式热泵机组特点比较直热式:芬尼克兹（PHNIX）直热式热泵热水机组,自来水直接进机组（图2、3），低温自来水直接吸收高温冷媒的热量,使冷媒得到充分冷却,系统高压压力降低,压缩机克服系统压力所消耗的电能比较少,机组运行效率高.由于直热式的进水永远是常温，压缩机的排气温度变化不大，对压缩机的冲击较小能起到保护压缩机的作用，从而延长压缩机的寿命。

循环式：循环式热泵热水机组,该机组的补水是先补进保温水箱，然后经过循环泵进入机组加热，它的进水温度不断的再改变，压缩机的排气温度和排气压力也不停的在变，势必会对压缩机造成冲击，特别是水箱相对高温热水进行循环加热的时候，对压缩机冲击很大。

因为,冷媒没有充分冷却,系统长期处于高压状态,压缩机克服系统压力所消耗的电能比较多,压缩机的寿命会缩短。

所谓循环式空气能热泵热水机，指的就是被加热的水反复多次循环才能被加热到设定的温度;直热式空气能热泵，指的是被加热的水循环一次就被加热到设定的目标温度;该技术区别于传统的需要反复多次进出空气能热泵加热才能达到设定温度的循环式空气能热泵。

其特点是：1、由于被加热的水是一次性就被加热到设定的热水温度，对于用户来说用水舒适性得到可靠的保证，不会因为在用水过程中水温变化影响用水的舒适性。

图2图3芬尼克兹（PHNIX）直热式特点：1、芬尼克兹（PHNIX）直热式热水机采用了先进的水路控制系统，使用了进出水感温头和电子流量计，通过出水温度来控制水路上的电动阀来调节水流量，从而达到自主的控制出水温度的要求。

太阳能PVT热泵技术在供热领域的应用分析摘要：太阳能PVT热泵技术是一种新型的绿色能源技术，能够将太阳能转化为电能和热能。

本文针对太阳能PVT热泵技术在供热领域的应用展开了分析研究。

文章首先介绍了PVT热泵技术的原理，然后对其在供热领域的系统形式与经济性进行了探讨，分析了该技术的优越性和可行性，并对其在未来的推广和应用进行了展望。

最终，本文得出了太阳能PVT热泵技术具有广阔的市场前景和发展空间，值得进一步研究和推广应用。

关键词：太阳能，PVT，热泵，供热0 引言随着全球经济的快速发展，也带来了诸多能源和环境问题。

传统的化石能源如煤、油和天然气等不仅会导致能源浪费，而且会加剧了全球气候变化问题。

因此，发展可再生能源成为了解决这些问题的一种趋势。

其中，太阳能是最丰富、最普及的可再生能源之一，具有相当大的开发潜力和应用前景。

然而，单独使用太阳能技术，存在能源匹配度低、可靠性差等问题，为了克服这些问题，开发出一种将太阳能和热泵技术相结合的创新技术，可以充分利用PVT实现太阳能光电转换和光热转换，再结合热泵技术，实现发电、供热等多种供能模式，有效提高能源利用效率和可靠性。

1 工作原理介绍1.1PVT组件图1 PVT组件结构图PVT组件主要由玻璃层、EVA层、光伏电池组、TPT和换热板组成，如图1所示。

光伏电池主要采用晶硅材料，可以将太阳光能转化为电能。

换热板可以吸收光伏板上的太阳辐射能和空气中的热量，组件分别通过辐射和对流换热等方式，吸收热能，供给换热板内的载热流体。

1.2系统原理本文探讨的PVT热泵技术如图2所示，该系统不但能够发电，还可以提供热水。

其工作原理如下：载冷剂吸收PVT组件的热量后，进入热泵机组，通过热泵机组的热泵循环，将热量转化成高温、高压的制冷剂，再通过换热器加热水箱中的水，达到制取高温热水的效果，供给供热需求侧。

载冷剂温度降低后，再次进入PVT组件吸热，冷却光伏电池，提升发电效率，也延长了组件的使用寿命。

空气源热泵热水器工作原理以及特点空气源热泵热水器是继燃气热水器、电热水器和太阳能热水器的新一代热水装置，是可替代锅炉的供暖水设备。

空气源热泵热水器是综合电热水器和太阳能热水器优点的安全节能环保型热水器，可一年三百六十五天全天候运转，制造相同的热水量，使用成本只有电热水器的1/4，燃气热水器的1/3，太阳热水器的1/2。

高热效率是空气源热泵热水器最大的特点和优势，在能源问题成为世界问题时，这是空气源热泵热水器成为“第四代热水器”的最重要的法宝之一。

一、空气源热泵热水器工作原理空气源热泵热水器内专置一种吸热介质——冷媒，它在液化的状态下低于零下20℃，与外界温度存在着温差，因此，冷媒可吸收外界的热能，在蒸发器内部蒸发汽化，通过空气源热泵热水器中压缩机的工作提高冷媒的温度，再通过冷凝器使冷媒从汽化状态转化为液化状态，在转化过程中，释放出大量的热量，传递给水箱中的储备水，使水温升高，达到制热水的目的。

系统组成空气源热泵中央热水机组一般由压缩机、冷凝器、蒸发器、节流装置、过滤器、储液罐、单向阀、电磁阀、冷凝压力调节水阀、储水箱等几部分组成系统简图工作原理1. 低温低压制冷剂经膨胀机构节流降压后，进入空气交换机中蒸发吸热，从空气中吸收大量的热量Q12. 蒸发吸热后的制冷剂以气态形式进入压缩机，被压缩后，变成高温高压的制冷剂（此时制冷剂中所蕴藏的热量分为两部分：一部分是从空气中吸收的热量Q1，一部分是输入压缩机中的电能在压缩制冷剂时转化成的热量Q2）；3. 被压缩后的高温高压制冷剂进入热交换器，将其所含热量（Q1+Q2）释放给进入热换热器中的冷水，冷水被加热到55℃（最高达65℃）直接进入保温水箱储存起来供用户使用；4. 放热后的制冷剂以液态形式进入膨胀机构，节流降压......如此不间断进行循环。

二、空气源热泵热水器具有以下特点1、超大水量：水箱容量根据具体要求量身订做，水量充足，可满足不同客户不同时段需求。

直热式空气能与与循环式空气能热水器的区别
空气能热水器是采用逆卡诺循环原理的一种新型节能热水器，很多有热水需求的场所，都有设计。

然而，在选择空气能热水器时经常存在一些专业的问题，导致不能做出正确的选择而出现不好用或不节能的情况。

例如同是在选择空气能热水器，但是选择直热式空气能还循环式空气能热水器？这是一个做为使用者，在购买前必须考虑的问题。

直热式空气能热水器，就是冷水直接进入空气能热水器主机，在主机内进行加热，通过出水温度自动调节进冷水量，出水温度高时放大进冷水量，出水温度低时缩小进冷水量，以实现用水流量调节出水温度，完成定温出水的功能，然后把达到设定温度的热水补进保温水箱，储存待用。

这种工作方式的空气能热水器热泵称之为直接式热泵热水器，循环式空气能热水器，是冷水直接进入保温水箱，再通过保温水箱内的水与主机进行循环加热的一种加热方式，循环加热每次温升3-5℃，
对于两加热方式的空气能热泵热水器在选择时按用途进行设计，如酒店，工厂、学校等，这种属于直用热水方式，热水只用一次就会排放出去，所以这种环境适合于直热式空气能，直接补热水到保温水箱，当用水量超过保温水箱内储存的用水量时可能直接补热水到保温水箱内，这样就可能源源不断的提供热水。

当进行循环利用的热水加热时，适用于循环式热泵热水器，因泳池水属于循环利用的热水，当温度下降3-5℃度后空气能热泵热水器马上能把热水温度提升3-5℃度，达到目标水温的一种恒温式热水器。

在所以在这种情况下适合选用循环式热泵。

经上述分析总结，当加热一次性使用的热水时选用直热式热泵热水器。

当加热循环利热的热水时选用循环式热泵热水器是较为合理的设计思路。
