互换性与技术测量试题及答案汇总

尺寸公差与形位公差习题一、判断题〔正确的打，，错误的打X〕1.公差可以说是允许零件尺寸的最大偏差。

（）2.基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（）3.国家标准规定，孔只是指圆柱形的内表面。

（）4.图样标注（））20O0.02i mm的轴，加工得愈靠近基本尺寸就愈精确。

（）5.孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（）6.某孔要求尺寸为。

20-0.047,今测得其实际尺寸为。

19.962mm,可以判断该孔合格。

（）7.未注公差尺寸即对该尺寸无公差要求。

（）8.基本偏差决定公差带的位置。

（）9.某平面对基准平面的平行度误差为0.05mm,那么这平面的平面度误差一定不大于0.05mm。

（）10.某圆柱面的圆柱度公差为0.03mm,那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。

（）11.对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（）12.对称度的被测中心要素和基准中心要素都应视为同一中心要素。

（）13.某实际要素存在形状误差，则一定存在位置误差。

（）14.图样标注中①20「21mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。

（）15.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）16.线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（）17.零件图样上规定①d实际轴线相对于①D基准轴线的同轴度公差为①0.02mm。

这表明只要①d实际轴线上各点分别相对于①D基准轴线的距离不超过0.02mm,就能满足同轴度要求。

（）18.若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（）19.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（）20.端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

（）21.尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。

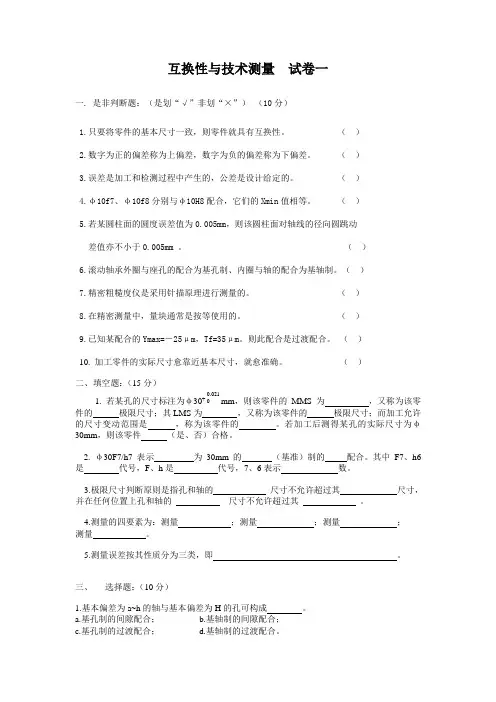

互换性与技术测量试卷一一. 是非判断题：（是划“√”非划“×”）（10分）1.只要将零件的基本尺寸一致，则零件就具有互换性。

（）2.数字为正的偏差称为上偏差，数字为负的偏差称为下偏差。

（）3.误差是加工和检测过程中产生的，公差是设计给定的。

（）4.φ10f7、φ10f8分别与φ10H8配合，它们的Xmin值相等。

（）5.若某圆柱面的圆度误差值为0.005mm，则该圆柱面对轴线的径向圆跳动差值亦不小于0.005mm 。

（）6.滚动轴承外圈与座孔的配合为基孔制、内圈与轴的配合为基轴制。

（）7.精密粗糙度仪是采用针描原理进行测量的。

（）8.在精密测量中，量块通常是按等使用的。

（）9.已知某配合的Ymax=－25μm，Tf=35μm。

则此配合是过渡配合。

（）10. 加工零件的实际尺寸愈靠近基本尺寸，就愈准确。

（）二、填空题：（15分）1. 若某孔的尺寸标注为φ30+021.00mm，则该零件的MMS为，又称为该零件的极限尺寸；其LMS为，又称为该零件的极限尺寸；而加工允许的尺寸变动范围是，称为该零件的。

若加工后测得某孔的实际尺寸为φ30mm，则该零件（是、否）合格。

2. φ30F7/h7表示为30mm的（基准）制的配合。

其中F7、h6是代号，F、h是代号，7、6表示数。

3.极限尺寸判断原则是指孔和轴的尺寸不允许超过其尺寸，并在任何位置上孔和轴的尺寸不允许超过其。

4.测量的四要素为：测量；测量；测量；测量。

5.测量误差按其性质分为三类，即。

三、选择题：（10分）1.基本偏差为a~h的轴与基本偏差为H的孔可构成。

a.基孔制的间隙配合；b.基轴制的间隙配合；c.基孔制的过渡配合；d.基轴制的过渡配合。

2.MMS是的统称。

a.Dmax和dmax；b.Dmin和dmin;c.Dmax和dmin；d.Dmin和dmax。

3.表面粗糙度评定参数中更能充分反映被测表面的实际情况。

a.Ry；b. Rz；c. Ra ；d. Sm；e. S；f. tp。

互换性与技术测量试题及答案一、试题一、选择题（每题2分，共20分）1. 以下哪个不是互换性的基本条件？A. 尺寸一致性B. 几何形状一致性C. 功能一致性D. 材料一致性2. 在互换性设计中，以下哪个参数用于表示零件加工误差？A. 基本尺寸B. 上偏差C. 下偏差D. 公差3. 在技术测量中，以下哪个是测量误差的主要来源？A. 测量工具误差B. 测量方法误差C. 测量环境误差D. 所有以上选项4. 以下哪个测量方法属于间接测量？A. 尺寸测量B. 重量测量C. 温度测量D. 压力测量5. 在互换性设计中，以下哪个表示配合的最小间隙？A. 基本尺寸B. 上偏差C. 下偏差D. 公差二、判断题（每题2分，共20分）1. 互换性设计可以降低制造成本。

（）2. 公称尺寸是指零件的加工尺寸。

（）3. 在技术测量中，绝对误差是指测量值与真实值之间的差。

（）4. 测量误差越小，测量精度越高。

（）5. 在互换性设计中，配合间隙越大，零件磨损越严重。

（）三、填空题（每题2分，共20分）1. 互换性设计的基本原则是保证零件的______、______和______。

2. 在互换性设计中，公差带是由______、______和______组成的。

3. 测量误差包括______误差、______误差和______误差。

4. 在技术测量中，测量方法误差主要包括______误差、______误差和______误差。

5. 互换性设计中的配合分为______配合、______配合和______配合。

四、简答题（每题5分，共20分）1. 简述互换性设计的基本原则。

2. 简述测量误差的分类及特点。

3. 简述互换性设计中的配合种类及其特点。

4. 简述技术测量中减小测量误差的方法。

二、答案一、选择题1. D2. D3. D4. B5. C二、判断题1. √2. ×3. √4. √5. ×三、填空题1. 尺寸一致性、几何形状一致性、功能一致性2. 基本尺寸、上偏差、下偏差3. 系统误差、随机误差、粗大误差4. 方法误差、操作误差、环境误差5. 过盈配合、间隙配合、过渡配合四、简答题1. 互换性设计的基本原则：保证零件的尺寸一致性、几何形状一致性和功能一致性。

尺寸公差与形位公差习题一、判断题〔正确的打，，错误的打X〕1.公差可以说是允许零件尺寸的最大偏差。

（）2.基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（）3.国家标准规定，孔只是指圆柱形的内表面。

（）4.图样标注（））20O0.02i mm的轴，加工得愈靠近基本尺寸就愈精确。

（）5.孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（）6.某孔要求尺寸为。

20-0.047,今测得其实际尺寸为。

19.962mm,可以判断该孔合格。

（）7.未注公差尺寸即对该尺寸无公差要求。

（）8.基本偏差决定公差带的位置。

（）9.某平面对基准平面的平行度误差为0.05mm,那么这平面的平面度误差一定不大于0.05mm。

（）10.某圆柱面的圆柱度公差为0.03mm,那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。

（）11.对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（）12.对称度的被测中心要素和基准中心要素都应视为同一中心要素。

（）13.某实际要素存在形状误差，则一定存在位置误差。

（）14.图样标注中①20「21mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。

（）15.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）16.线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（）17.零件图样上规定①d实际轴线相对于①D基准轴线的同轴度公差为①0.02mm。

这表明只要①d实际轴线上各点分别相对于①D基准轴线的距离不超过0.02mm,就能满足同轴度要求。

（）18.若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（）19.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（）20.端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

（）21.尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。

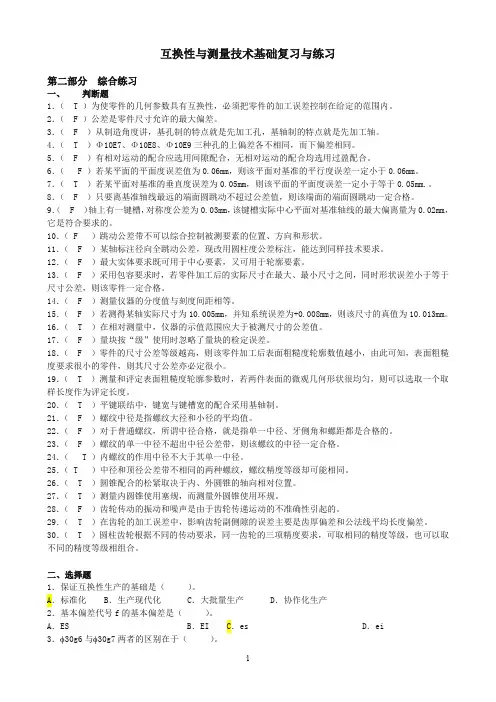

互换性与测量技术基础复习与练习第二部分综合练习一、判断题1．（ T ）为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。

2．（ F ）公差是零件尺寸允许的最大偏差。

3．（ F ）从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。

4．（ T ）Φ10E7、Φ10E8、Φ10E9三种孔的上偏差各不相同，而下偏差相同。

5．（ F ）有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。

6．（ F ）若某平面的平面度误差值为0.06mm，则该平面对基准的平行度误差一定小于0.06mm。

7．（ T ）若某平面对基准的垂直度误差为0.05mm，则该平面的平面度误差一定小于等于0.05mm.。

8．（ F ）只要离基准轴线最远的端面圆跳动不超过公差值，则该端面的端面圆跳动一定合格。

9．（ F ）轴上有一键槽，对称度公差为0.03mm，该键槽实际中心平面对基准轴线的最大偏离量为0.02mm，它是符合要求的。

10．（ F ）跳动公差带不可以综合控制被测要素的位置、方向和形状。

11．（ F ）某轴标注径向全跳动公差，现改用圆柱度公差标注，能达到同样技术要求。

12．（ F ）最大实体要求既可用于中心要素，又可用于轮廓要素。

13．（ F ）采用包容要求时，若零件加工后的实际尺寸在最大、最小尺寸之间，同时形状误差小于等于尺寸公差，则该零件一定合格。

14．（ F ）测量仪器的分度值与刻度间距相等。

15．（ F ）若测得某轴实际尺寸为10.005mm，并知系统误差为+0.008mm，则该尺寸的真值为10.013mm。

16．（ T ）在相对测量中，仪器的示值范围应大于被测尺寸的公差值。

17．（ F ）量块按“级”使用时忽略了量块的检定误差。

18．（ F ）零件的尺寸公差等级越高，则该零件加工后表面粗糙度轮廓数值越小，由此可知，表面粗糙度要求很小的零件，则其尺寸公差亦必定很小。

19．（ T ）测量和评定表面粗糙度轮廓参数时，若两件表面的微观几何形状很均匀，则可以选取一个取样长度作为评定长度。

互换性与技术测量试卷(十二套)含部分答案-CAL-FENGHAI.-(YICAI)-Company One1互换性与技术测量试卷一一. 是非判断题：（是划“√”非划“×”）（10分）1.只要将零件的基本尺寸一致，则零件就具有互换性。

（×）2.数字为正的偏差称为上偏差，数字为负的偏差称为下偏差。

（×）3.误差是加工和检测过程中产生的，公差是设计给定的。

（√）4.φ10f7、φ10f8分别与φ10H8配合，它们的Xmin值相等。

（√）5.若某圆柱面的圆度误差值为0.005mm，则该圆柱面对轴线的径向圆跳动差值亦不小于0.005mm 。

（√）6.滚动轴承外圈与座孔的配合为基孔制、内圈与轴的配合为基轴制。

（×）7.精密粗糙度仪是采用针描原理进行测量的。

（√）8.在精密测量中，量块通常是按等使用的。

（√）9.已知某配合的Ymax=－25μm，Tf=35μm。

则此配合是过渡配合。

（√）10. 加工零件的实际尺寸愈靠近基本尺寸，就愈准确。

（×）二、填空题：（15分）1. 若某孔的尺寸标注为φ30+021.00mm，则该零件的MMS为30mm，又称为该零件的最小极限尺寸；其LMS为30.021mm，又称为该零件的最大极限尺寸；而加工允许的尺寸变动范围是0~0.021mm，称为该零件的公差。

若加工后测得某孔的实际尺寸为φ30mm，则该零件是（是、否）合格。

2. φ30F7/h7表示基本尺寸为30mm的基轴（基准）制的间隙配合。

其中F7、h6是公差带代号，F、h是基本偏差代号，7、6表示标准公差等级数。

3.极限尺寸判断原则是指孔和轴的作用尺寸不允许超过其最大实体尺寸，并在任何位置上孔和轴的实际尺寸不允许超过其最小实体尺寸。

4.测量的四要素为：测量对象；测量计量单位；测量方法；测量精确度。

5.测量误差按其性质分为三类，即随机误差粗大误差系统误差。

三、选择题：（10分）1.基本偏差为a~h的轴与基本偏差为H的孔可构成。

一．判断题（正确的打√，错误的打×）l．单件小批生产的配合零件，可以实行”配作”，虽没有互换性，但仍是允许的。

（）2．图样标注φ30 +0.033 0mm的孔，可以判断该孔为基孔制的基准孔。

（）3．过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。

4．配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。

（）5．孔、轴配合为φ40H9／n9，可以判断是过渡配合。

（）6．配合H7/g6比H7/s6要紧。

（）7．孔、轴公差带的相对位置反映加工的难易程度。

（）8．最小间隙为零的配合与最小过盈等于零的配合，二者实质相同。

（）9．基轴制过渡配合的孔，其下偏差必小于零。

（）10．从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。

（）11．工作时孔温高于轴温，设计时配合的过盈量应加大。

（）12．基本偏差a～h与基准孔构成间隙配合，其中h配合最松。

（）13．有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。

（）14．配合公差的大小，等于相配合的孔轴公差之和。

（）15．装配精度高的配合，若为过渡配合，其值应减小；若为间隙配合，其值应增大。

（）16．滚动轴承内圈与轴的配合，采用基孔制。

（）17．滚动轴承内圈与轴的配合，采用间隙配合。

（）18．滚动轴承配合，在图样上只须标注轴颈和外壳孔的公差带代号。

（）19．0级轴承应用于转速较高和旋转精度也要求较高的机械中。

（）20．滚动轴承国家标准将内圈内径的公差带规定在零线的下方。

（）21．滚动轴承内圈与基本偏差为g的轴形成间隙配合。

（）22．平键联接中，键宽与轴槽宽的配合采用基轴制。

（）23．矩形花键的定心尺寸应按较高精度等级制造，非定心尺寸则可按粗糙精度级制造。

（）24．矩形花键定心方式，按国家标准只规定大径定心一种方式。

（）25．圆锥配合时，可沿轴向进行相互位置的调整，因而比圆柱结合的互换性好。

（）26．圆锥直径和锥度的制造误差都会引起圆锥配合基面距的变化。

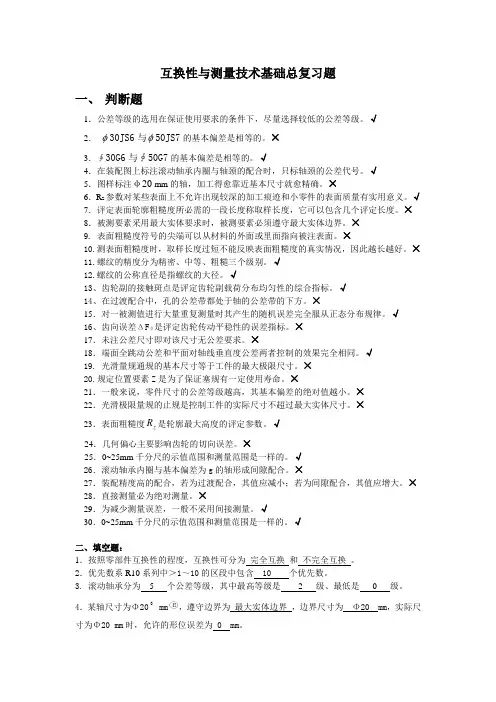

互换性与测量技术基础总复习题一、判断题1．公差等级的选用在保证使用要求的条件下，尽量选择较低的公差等级。

√2．φ30JS6与φ50JS7的基本偏差是相等的。

×3．∮30G6与∮50G7的基本偏差是相等的。

√4．在装配图上标注滚动轴承内圈与轴颈的配合时，只标轴颈的公差代号。

√5．图样标注φ20 mm的轴，加工得愈靠近基本尺寸就愈精确。

×6．R z参数对某些表面上不允许出现较深的加工痕迹和小零件的表面质量有实用意义。

√7．评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。

×8．被测要素采用最大实体要求时，被测要素必须遵守最大实体边界。

×9. 表面粗糙度符号的尖端可以从材料的外面或里面指向被注表面。

×10.测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。

×11.螺纹的精度分为精密、中等、粗糙三个级别。

√12.螺纹的公称直径是指螺纹的大径。

√13、齿轮副的接触斑点是评定齿轮副载荷分布均匀性的综合指标。

√14、在过渡配合中，孔的公差带都处于轴的公差带的下方。

×15．对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

√16、齿向误差ΔFβ是评定齿轮传动平稳性的误差指标。

×17．未注公差尺寸即对该尺寸无公差要求。

×18．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

√19. 光滑量规通规的基本尺寸等于工件的最大极限尺寸。

×20.规定位置要素Z是为了保证塞规有一定使用寿命。

×21．一般来说，零件尺寸的公差等级越高，其基本偏差的绝对值越小。

×22．光滑极限量规的止规是控制工件的实际尺寸不超过最大实体尺寸。

×R是轮廓最大高度的评定参数。

√23．表面粗糙度z24．几何偏心主要影响齿轮的切向误差。

×25．0~25mm千分尺的示值范围和测量范围是一样的。

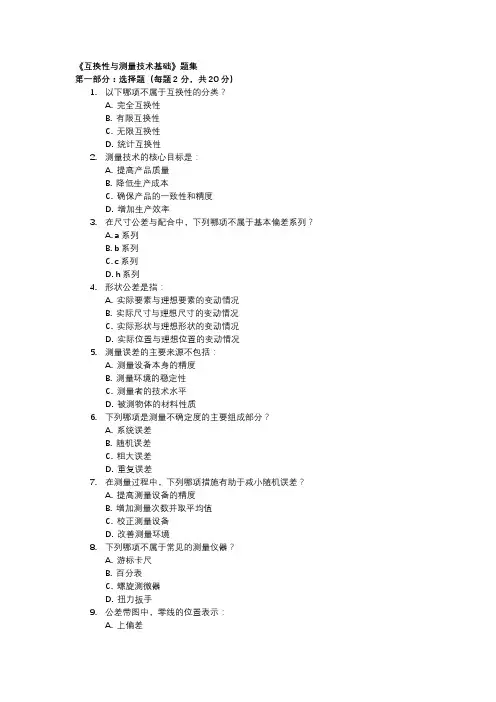

《互换性与测量技术基础》题集第一部分：选择题（每题2分，共20分）1.以下哪项不属于互换性的分类？A. 完全互换性B. 有限互换性C. 无限互换性D. 统计互换性2.测量技术的核心目标是：A. 提高产品质量B. 降低生产成本C. 确保产品的一致性和精度D. 增加生产效率3.在尺寸公差与配合中，下列哪项不属于基本偏差系列？A. a系列B. b系列C. c系列D. h系列4.形状公差是指：A. 实际要素与理想要素的变动情况B. 实际尺寸与理想尺寸的变动情况C. 实际形状与理想形状的变动情况D. 实际位置与理想位置的变动情况5.测量误差的主要来源不包括：A. 测量设备本身的精度B. 测量环境的稳定性C. 测量者的技术水平D. 被测物体的材料性质6.下列哪项是测量不确定度的主要组成部分？A. 系统误差B. 随机误差C. 粗大误差D. 重复误差7.在测量过程中，下列哪项措施有助于减小随机误差？A. 提高测量设备的精度B. 增加测量次数并取平均值C. 校正测量设备D. 改善测量环境8.下列哪项不属于常见的测量仪器？A. 游标卡尺B. 百分表C. 螺旋测微器D. 扭力扳手9.公差带图中，零线的位置表示：A. 上偏差B. 下偏差C. 基本尺寸D. 实际尺寸10.下列哪项是形位公差中的定向公差？A. 平行度B. 直线度C. 圆度D. 圆柱度第二部分：填空题（每题2分，共10分）1.互换性是指同一规格的一批零件或部件中，任取其一，不需任何挑选或附加修配就能装在机器上，达到规定的______。

2.测量的四要素包括：测量对象、测量方法、测量精度和______。

3.在尺寸公差与配合中，孔的基本偏差代号为大写字母，轴的基本偏差代号为______。

4.形状公差包括直线度、平面度、圆度、圆柱度、线轮廓度和______。

5.测量不确定度主要由系统误差、随机误差和______组成。

第三部分：判断题（每题2分，共10分）1.互换性只适用于机械制造领域，不适用于其他工业领域。

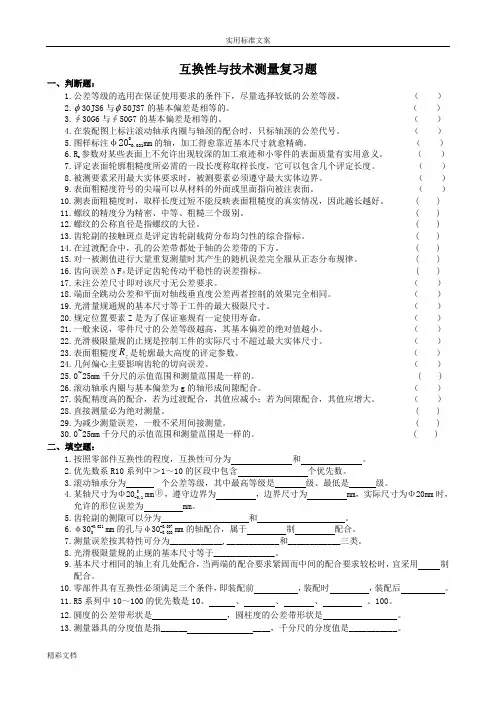

互换性与技术测量复习题一、判断题：1.公差等级的选用在保证使用要求的条件下，尽量选择较低的公差等级。

（ ）2.φ30JS6与φ50JS7的基本偏差是相等的。

（ ）3.∮30G6与∮50G7的基本偏差是相等的。

（ ）4.在装配图上标注滚动轴承内圈与轴颈的配合时，只标轴颈的公差代号。

（ ）5.图样标注φ200 -0.021mm 的轴，加工得愈靠近基本尺寸就愈精确。

（ ）6.R z 参数对某些表面上不允许出现较深的加工痕迹和小零件的表面质量有实用意义。

（ ）7.评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。

（ ）8.被测要素采用最大实体要求时，被测要素必须遵守最大实体边界。

（ ）9.表面粗糙度符号的尖端可以从材料的外面或里面指向被注表面。

（ ）10.测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。

( )11.螺纹的精度分为精密、中等、粗糙三个级别。

( )12.螺纹的公称直径是指螺纹的大径。

( )13.齿轮副的接触斑点是评定齿轮副载荷分布均匀性的综合指标。

( )14.在过渡配合中，孔的公差带都处于轴的公差带的下方。

( )15.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( )16.齿向误差ΔF β是评定齿轮传动平稳性的误差指标。

( )17.未注公差尺寸即对该尺寸无公差要求。

（ ）18.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（ ）19.光滑量规通规的基本尺寸等于工件的最大极限尺寸。

（ ）20.规定位置要素Z 是为了保证塞规有一定使用寿命。

（ ）21.一般来说，零件尺寸的公差等级越高，其基本偏差的绝对值越小。

（ ）22.光滑极限量规的止规是控制工件的实际尺寸不超过最大实体尺寸。

（ ）23.表面粗糙度z R 是轮廓最大高度的评定参数。

（ ）24.几何偏心主要影响齿轮的切向误差。

尺寸公差与形位公差习题一、判断题〔正确的打√，错误的打X 〕1．公差可以说是允许零件尺寸的最大偏差。

（）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（）3．国家标准规定，孔只是指圆柱形的内表面。

（）（）4．图样标注φ 20-0.021mm 的轴，加工得愈靠近基本尺寸就愈精确。

5．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（）-0.04619.962mm ，可以判断该孔合格。

6．某孔要求尺寸为φ 20-0.067，今测得其实际尺寸为φ（）7．未注公差尺寸即对该尺寸无公差要求。

（）8．基本偏差决定公差带的位置。

（）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0． 05mm。

（）10．某圆柱面的圆柱度公差为0． 03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于 0． 03mm。

（）11．对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（）12．对称度的被测中心要素和基准中心要素都应视为同一中心要素。

（）13．某实际要素存在形状误差，则一定存在位置误差。

（）14．图样标注中Φ+0.02120 0 mm 孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。

（）15．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）16．线轮廓度公差带是指包络一系列直径为公差值t 的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（）17．零件图样上规定Φ d 实际轴线相对于Φ D 基准轴线的同轴度公差为Φ 0．02 mm。

这表明只要Φ d 实际轴线上各点分别相对于Φ D 基准轴线的距离不超过 0． 02 mm，就能满足同轴度要求。

（）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（）20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

《互换性与测量技术基础》期末考试题号一二三四五六七八九十总分附加题分数一.是非题（每题0.5分，共10分）1.( )不经选择和修配就能装配的零件，就是具有互换性的零件。

2.( )具有互换性的零件，其制造成本较低，但维修设备的费用较高。

3.( )因为实际尺寸与基本尺寸之差是实际偏差，故实际偏差越小，尺寸精度就越高。

4.( )φ10E7、φ10E8、φ10E9，这三种孔的上偏差各不相同，而它们的下偏差相同。

5.( )基本尺寸就是理想尺寸。

6.( )测得某一批孔的任意两个实际尺寸，最小为φ50.010mm，最大为φ50.025mm，则其极限尺寸的变动范围，在图样上可表示为φ。

7.( )在图样上标注的公差应是零件工作状态下的要求。

8.( )尺寸φ的精度低于尺寸φ。

9.( )φ15m4、φ15m6、φ15m8的上偏差各不相同，而下偏差相同。

10.( )φ50、φ50，它们的配合精度相同。

11.( )间隙配合也可称为动配合，因它们只能用于孔、轴间有相对运动的结合中。

12.( )尺寸公差只有18级，分别用 IT1、IT2 ．．．IT18 表示。

13.( )公差带为k6的轴与滚动轴承内径的配合采用基孔制，其配合类别属于过渡配合。

14.( )轴、孔分别与滚动轴承内、外圈配合时，均应优先采用基孔制。

15.( )当滚动轴承的外圈受定向负荷时，与箱体孔的配合应松一些。

16.( )公差在一般情况下为正值，有时也可能为负值或零。

17.( )对承受循环负荷的滚动轴承套圈，应采用较松的配合。

18.( )滚动轴承内圈与轴的配合采用基孔制，故其公差带在零线的上方(下偏差为零)。

19.( )轮廓的最大高度Ｒy就是在取样长度内轮廓的最大峰高。

20.( )轮廓中线是评定表面粗糙度的基准线。

二. 选择题（每题0.5分，共10分）1.为评定齿轮传递运动的准确性，可以检验以下项目( )。

a.△Ｆβ;b.△ｆpb 与△ｆpt;c.△Ｆp与△ｆ;d.△Ｆr与△Ｆw。

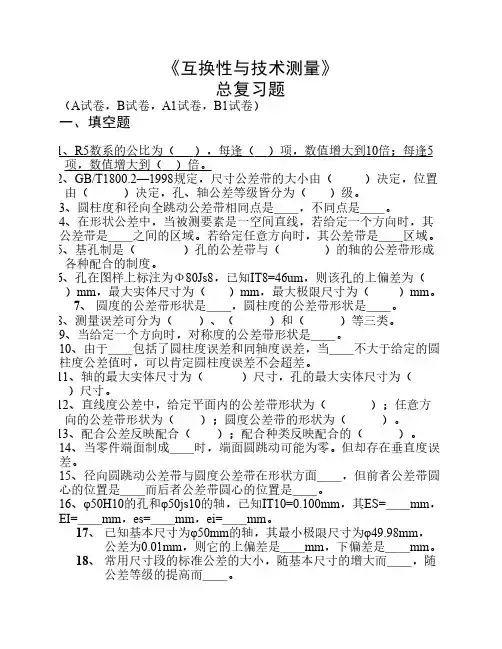

《互换性与技术测量》总复习题（A试卷，B试卷，A1试卷，B1试卷）一、填空题1、R5数系的公比为（），每逢（）项，数值增大到10倍；每逢5 项，数值增大到（）倍。

2、GB/T1800.2—1998规定，尺寸公差带的大小由（）决定，位置由（）决定，孔、轴公差等级皆分为（）级。

3、圆柱度和径向全跳动公差带相同点是＿＿，不同点是＿＿。

4、在形状公差中，当被测要素是一空间直线，若给定一个方向时，其公差带是＿＿之间的区域。

若给定任意方向时，其公差带是＿＿区域。

5、基孔制是（）孔的公差带与（）的轴的公差带形成各种配合的制度。

6、孔在图样上标注为Φ80Js8，已知IT8=46um，则该孔的上偏差为（）mm，最大实体尺寸为（）mm，最大极限尺寸为（）mm。

7、圆度的公差带形状是＿＿，圆柱度的公差带形状是＿＿。

8、测量误差可分为（）、（）和（）等三类。

9、当给定一个方向时，对称度的公差带形状是＿＿。

10、由于＿＿包括了圆柱度误差和同轴度误差，当＿＿不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。

11、轴的最大实体尺寸为（）尺寸，孔的最大实体尺寸为（）尺寸。

12、直线度公差中，给定平面内的公差带形状为（）；任意方向的公差带形状为（）；圆度公差带的形状为（）。

13、配合公差反映配合（）；配合种类反映配合的（）。

14、当零件端面制成＿＿时，端面圆跳动可能为零。

但却存在垂直度误差。

15、径向圆跳动公差带与圆度公差带在形状方面＿＿，但前者公差带圆心的位置是＿＿而后者公差带圆心的位置是＿＿。

16、φ50H10的孔和φ50js10的轴，已知IT10=0.100mm，其ES=＿＿mm，EI=＿＿mm，es=＿＿mm，ei=＿＿mm。

17、已知基本尺寸为φ50mm的轴，其最小极限尺寸为φ49.98mm，公差为0.01mm，则它的上偏差是＿＿mm，下偏差是＿＿mm。

18、常用尺寸段的标准公差的大小，随基本尺寸的增大而＿＿，随公差等级的提高而＿＿。

《互换性与技术测量》课程考试试卷《互换性与技术测量》课程考试试卷（一）一、填空题（每空1分，共15分）1、优先数系R5、R10、R20、R40为。

2、在公差带图中,孔公差带与轴公差带相互重叠的那种配合是配合。

3、量块按制造精度分级。

分级主要是根据等指标来划分的。

4、平面度公差带的形状是。

5、取样长度过长,有可能将的成分引入到表面粗糙度的结果中;取样长度过短,则不能反映待测表面粗糙度的。

6、确定检测光滑工件尺寸的计量器具时,测量多采用,检验多采用。

7、滚动轴承是标准件,其外圈与壳体孔的配合应采用制,其内圈与轴颈的配合应采用制。

8、对于普通螺纹,螺母中径的合格条件是不大于最大的极限中径,且不小于最小的极限中径。

9、矩形花键的尺寸公差采用制,目的是拉刀的数目。

二、判断题（每小题1分，共15分）1、为了实现互换性,同规格零件的几何参数应完全一致。

( )2、极限偏差影响配合的松紧程度,也影响配合的精度。

( )3、我国的法定计量单位是以国际单位制为基础确定的。

( )4、圆度和同轴度都用于控制回转体零件的实际要素,故二者可互换使用。

( )5、表面粗糙度标准中规定了参数Ra、Rz值,在加工后,同一表面测得的Ra和Rz值应相等。

( )6、表面粗糙度评定参数Ra,不适合评定太软的材料。

( )7、测量多用于零件的要素遵守相关要求时。

( )8、滚动轴承外圈与外壳孔的配合采用基轴制,而内圈与轴颈的配合采用基孔制。

( )9、尺寸链只应用于机器的装配中,而不应用于零件的加工中。

( )10、结构型圆锥配合只有基轴制配合。

( )11、国家标准中,对螺纹的螺距误差和牙型半角误差规定用中径公差来限制。

( )12、螺纹的五个基本参数都影响螺纹的配合性质。

( )13、平键配合中,键宽和轴槽宽的配合采用基孔制。

( )14、齿轮的精度越低,则齿轮副的侧隙越大。

( )15、几何偏心使加工过程中齿坯相对于滚刀的距离产生变化,切出的齿一边短而肥,一边长而瘦。

互换性与技术测量习题库一、判断题1.零件装配时仅需稍做修配和调整便能装配的性质称为互换性。

（×）2.完全互换性的装配效率一定高于不完全互换性。

（×）3.设计给定的尺寸称为基本尺寸。

（√）4. 零件是否合格首先要看它是否达到了基本尺寸，正好等于基本尺寸肯定是合格品。

（×）5. 零件的尺寸公差可以为正、负和零。

（×）6. 尺寸偏差是某一尺寸件其基本尺寸所得的代数差，因而尺寸偏差可以为正、负和零。

（√）7.孔的上偏差代号是ES，轴的上偏差代号是es。

（√）8. 某尺寸的上偏差一定大于下偏差。

（√）9.相互结合的孔和轴称为配合。

（×）10. 公差带中的零线通常表示基本尺寸。

（√）11.间隙配合中，孔的实际尺寸总是大于或等于轴的实际尺寸。

（√）12.现行国家标准规定共有18个标准公差等级。

（×）13. 国家标准规定了基孔制和基轴制，一般情况下，应优先采用基轴制。

（×）14. 基孔制是基本偏差为一定的轴的公差带与不同基本偏差的孔的公差带形成各种配合的一种制度。

（×）15.在选基准制时，一般是优先采用基孔制。

（√）16.将标准公差与基本偏差相互搭配，就可以得到每一基本尺寸的很多不同公差带。

（√）17.在同一尺寸段里，标准公差随公差等级的降低而增大。

（√）18.各级a~h的轴与H孔的配合必然是形成间隙配合。

（√）19.一般情况下优先选用基孔制，是因为可以减少所用定值刀具、刀具的规格和数量。

（√）20.在公差等级高于IT8级的配合中，孔与轴的公差等级必须相同。

（×）21.国标中规定极限与配合的标准温度是20℃。

（√）22. 公差等级的选用原则是：在满足使用要求的条件下，尽量选用低的公差等级。

（√）23.标注形位公差代号时，形位公差项目应符号应写入形位公差框内第二格。

（×）24. 标准规定，在图样中形位公差应采用代号标注，文字说明应尽量少用或不用。
