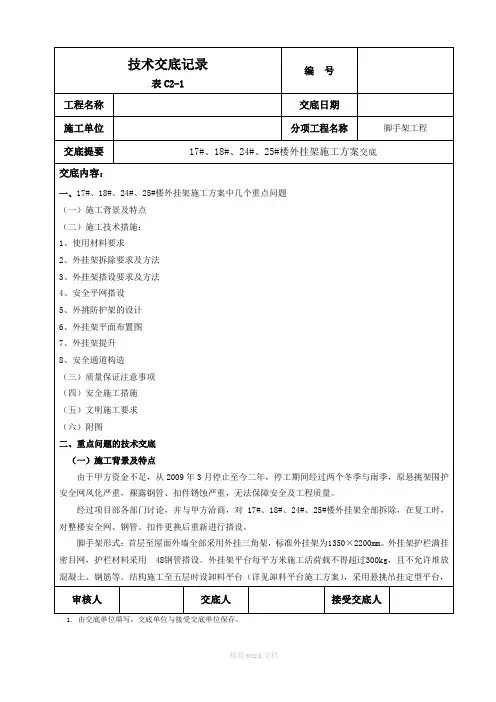

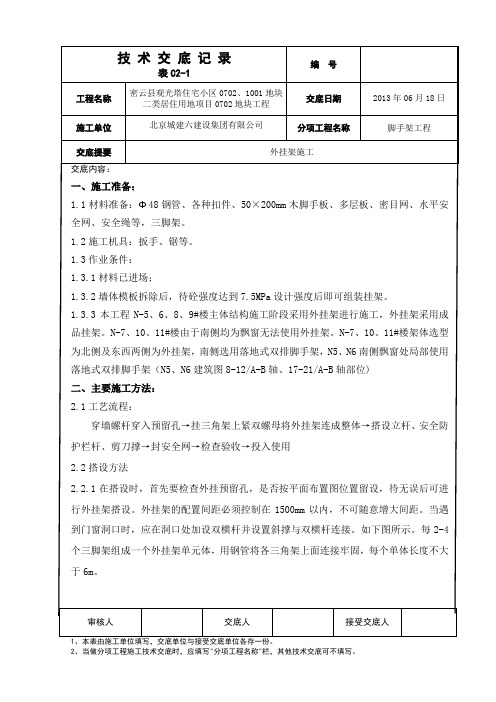

交底内容：一、17#、18#、24#、25#楼外挂架施工方案中几个重点问题（一）施工背景及特点（二）施工技术措施：1、使用材料要求2、外挂架拆除要求及方法3、外挂架搭设要求及方法4、安全平网搭设5、外挑防护架的设计6、外挂架平面布置图7、外挂架提升8、安全通道构造（三）质量保证注意事项（四）安全施工措施（五）文明施工要求（六）附图二、重点问题的技术交底（一）施工背景及特点由于甲方资金不足，从2009年3月停止至今二年，停工期间经过两个冬季与雨季，原悬挑架围护安全网风化严重，裸露钢管、扣件锈蚀严重，无法保障安全及工程质量。

经过项目部各部门讨论，并与甲方洽商，对17#、18#、24#、25#楼外挂架全部拆除，在复工时，对整楼安全网、钢管、扣件更换后重新进行搭设。

脚手架形式：首层至屋面外墙全部采用外挂三角架，标准外挂架为1350×2200mm。

外挂架护栏满挂密目网，护栏材料采用48钢管搭设。

外挂架平台每平方米施工活荷载不得超过300kg，且不允许堆放混凝土、钢筋等。

结构施工至五层时设卸料平台（详见卸料平台施工方案），采用悬挑吊挂定型平台，1．由交底单位填写，交底单位与接受交底单位保存。

2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

交底内容：随结构施工逐层提升。

首层出入口搭设护头棚。

首层搭水平方向6米宽的双层安全网，以上每隔三层利用外窗洞口挑3米宽平网作为结构防护使用；无墙体临空处，搭设1.5m高护身栏。

（二）施工技术措施：1、使用材料要求（1）钢管采用Q235钢号，48、壁厚3.5mm钢管，钢管必须有产品质量合格证，表面平直光滑，不应有裂缝、分层、压痕、划道和硬弯，外径、壁厚符合要求，钢管经过防锈处理。

（2）钢丝绳采用14钢丝绳。

（2）扣件应符合《可锻铸铁分类及技术条件》（GB978-67）的规定。

机械性能不低于KTH330-08的可锻铸铁制作；而扣件的附件（T形螺栓、螺母、垫圈）所采用的材料应符合《普通碳素钢技术条件》（GB700-79）中的规定；螺纹均符合《普通螺纹》（GB196-81）的规定；垫圈则要符合《垫圈》（GB96-76）的规定。

本表由施工单位填写。

本表由施工单位填写。

本表由施工单位填写。

本表由施工单位填写。

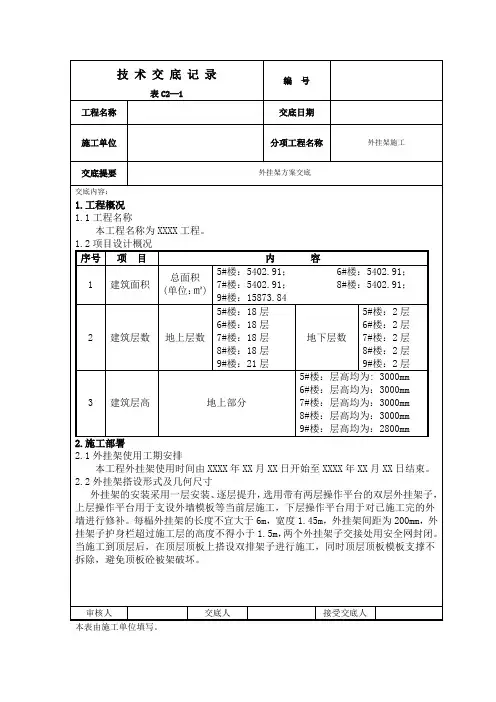

编号
表C2─1
工程名称交底日期
施工单位分项工程名称外挂架施工
交底提要外挂架方案交底
交底内容：
附图六
（5）有空调板处外挂架布置图见下图：
空调板
标高与楼板在一个平面上
有空调板处外挂架布置图
审核人交底人接受交底人
本表由施工单位填写。

本表由施工单位填写。

编号
表C2─1
工程名称交底日期
施工单位分项工程名称外挂架施工
交底提要外挂架方案交底
交底内容：
(2)三角挂架靠墙处下部直接顶在结构外墙上；外墙有门窗洞口时，将三角挂架的底部用钢管连接，稳固起吊单元内挂架。

(3)外挂架外侧设置防护栏杆，采用ф48×3.5扣件式钢管与挂架连接。

栏杆外侧围
护密目网，踢脚板用180mm高竹胶板与钢管绑扎牢固。

审核人交底人接受交底人
本表由施工单位填写。

本表由施工单位填写。

本表由施工单位填写。

本表由施工单位填写。

本表由施工单位填写。

本表由施工单位填写。

交底提要：大模板安装、拆除
交底内容：
1、进入施工现场必须戴好安全帽，并扣好帽带。
2、大模板必须按顺序吊运安装，吊装前须检查吊装用绳索、卡具及每块模板上的吊环是否完整有效。
3、大模板吊运就位要平稳、准确，不得碰撞楼板及其它已施工完的部位，不得兜挂钢筋。
4、模板支架或脚手架上不准集中堆放材料物品，防止超荷影响架体的稳定性，消除隐患防止事故发生。
3、外挂架提升前，先将承重螺栓穿入上层墙体螺栓孔内，吊点位置应设在挂架重心部位，提升至上层，提升时，未挂好吊钩前禁止松动承重螺栓。
4、外挂架安装时，当承重螺栓未安装好时，塔吊严禁脱钩。同时，操作人员要经常检查角模、大模板的吊点是否有开焊现象，角模临时固定要牢固。
5、外挂架操作平台上荷载不得超过250kg/m2。
6、模板上端口架操作平台荷载不得超过250kg/m2。
7、五级风以上及雨、雪天气不得进行吊模作业。
8、吊模时，信号指挥人员须持证上岗，信号明确，塔司严格执行塔吊安全操作规程。
9、使用的塔吊索具须符合要求。
10、冬施时，外墙砼未到达7.5Mpa前，不得安装外挂架和外墙外侧大模板。
11、结构主体的周围，必须支固定6米宽双层水平安全网，网底距下方物体表面不小于5米。除首层平网外，以上每隔4层固定一道3米宽的水平安全网，水平安全网接口处必须连接严密，与建筑物之间缝隙不大于100mm。安全平网支设必须外高里低，与水平夹角为15度。

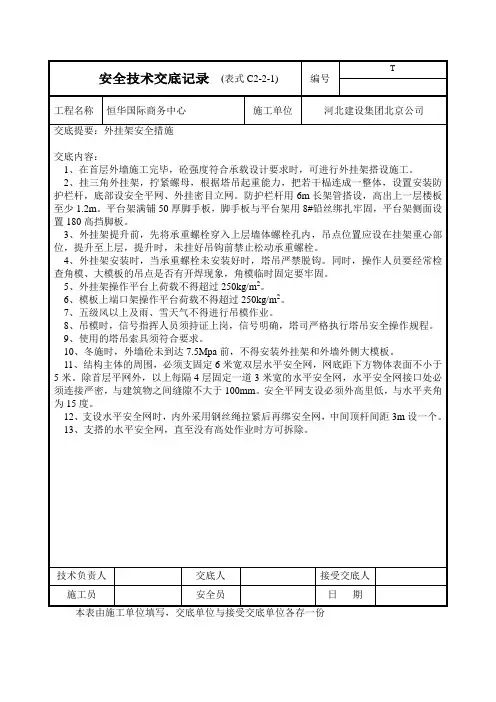

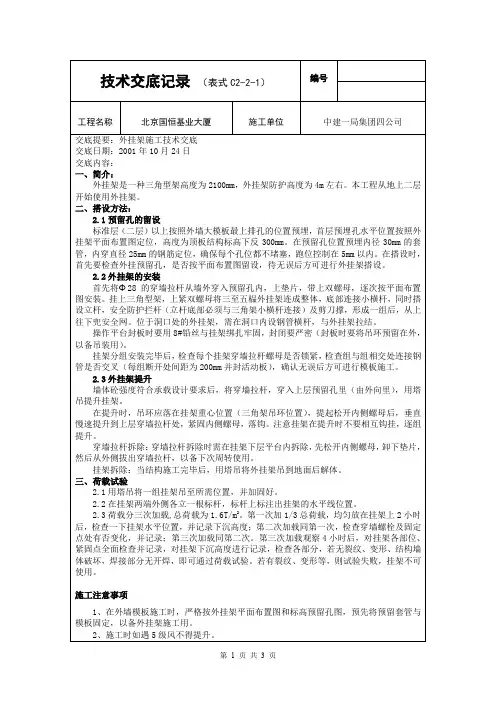

安全技术交底记录(表式C2-2-1)
编号
T
工程名称
恒华国际商务中心
施工单位
河北建设集团北京公司
交底提要：外挂架安全措施
交底内容：
1、在首层外墙施工完毕，砼强度符合承载设计要求时，可进行外挂架搭设施工。

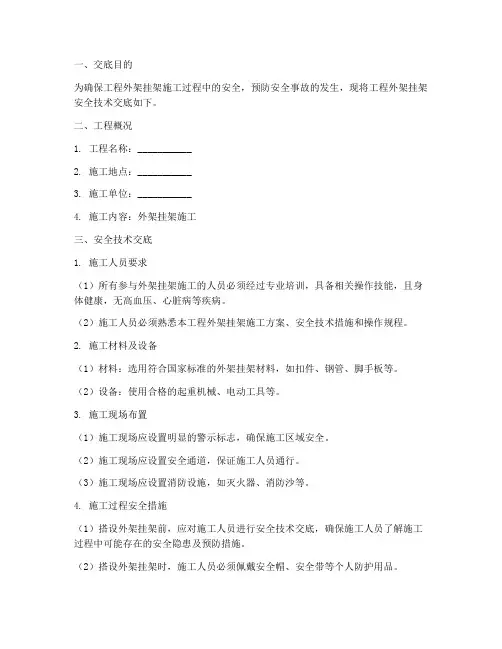

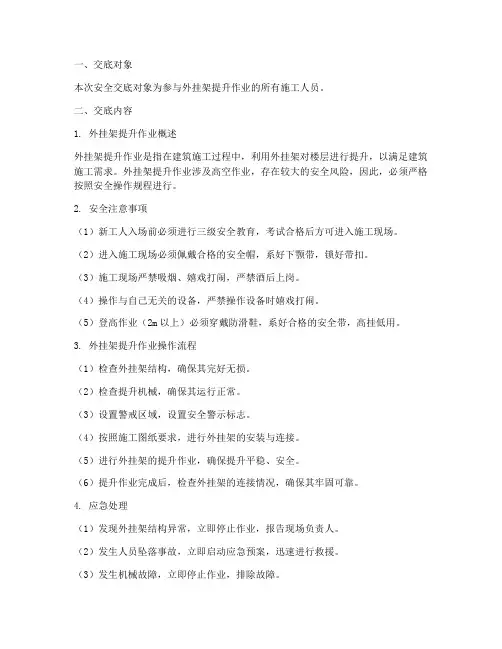

一、交底目的为确保工程外架挂架施工过程中的安全，预防安全事故的发生，现将工程外架挂架安全技术交底如下。

二、工程概况1. 工程名称：___________2. 施工地点：___________3. 施工单位：___________4. 施工内容：外架挂架施工三、安全技术交底1. 施工人员要求（1）所有参与外架挂架施工的人员必须经过专业培训，具备相关操作技能，且身体健康，无高血压、心脏病等疾病。

（2）施工人员必须熟悉本工程外架挂架施工方案、安全技术措施和操作规程。

2. 施工材料及设备（1）材料：选用符合国家标准的外架挂架材料，如扣件、钢管、脚手板等。

（2）设备：使用合格的起重机械、电动工具等。

3. 施工现场布置（1）施工现场应设置明显的警示标志，确保施工区域安全。

（2）施工现场应设置安全通道，保证施工人员通行。

（3）施工现场应设置消防设施，如灭火器、消防沙等。

4. 施工过程安全措施（1）搭设外架挂架前，应对施工人员进行安全技术交底，确保施工人员了解施工过程中可能存在的安全隐患及预防措施。

（2）搭设外架挂架时，施工人员必须佩戴安全帽、安全带等个人防护用品。

（3）搭设外架挂架时，应严格按照施工方案进行，不得擅自更改。

（4）施工过程中，应确保支撑体系稳固，防止倾覆。

（5）施工过程中，严禁在架子上堆放杂物，以免影响施工安全。

（6）施工过程中，严禁酒后作业、疲劳作业，确保施工人员精神状态良好。

5. 拆除外架挂架安全措施（1）拆除外架挂架前，应对施工人员进行安全技术交底，确保施工人员了解拆除过程中的安全隐患及预防措施。

（2）拆除外架挂架时，施工人员必须佩戴安全帽、安全带等个人防护用品。

（3）拆除外架挂架时，应按照施工方案进行，不得擅自更改。

（4）拆除过程中，应确保支撑体系稳固，防止倾覆。

（5）拆除过程中，严禁在架子上堆放杂物，以免影响施工安全。

四、安全责任1. 施工单位应严格按照安全技术措施组织施工，确保施工安全。

2.2.7因提升需要，每榀外挂架间有一定的间隙，为防止落物，架体间用脚手板和安全网围护到位。提升前应对架体的各扣件进行紧固，再拆除架体间相连部位。
2.2.8片式脚手架搭设
在施工过程中，如遇到长度较长的挑板时，脚手架选用片式脚手架。该脚手架立杆间距根据挑板实际尺寸进行排布。脚手架搭设如下图所示。
2.3外挂架的提升
4.11高处作业必须系好安全带，扳手系在腰间，严禁抛掷物料，以防坠物伤人，严格按高处作业要求进行施工。
4.12随着脚手架的增高，注意观察地基的变化，发现有沉陷及裂缝等现象时，马上进行加固处理。
4.13六级以上大风及大雪、大雨天气暂停在脚手架上作业，雨、雪后清扫干净方能上人作业。
4.14脚手架必须由专职人员看护和定时检查，并填写检查记录，发现问题及时通知架子工进行整改，以防发生以外。
2.2.5由于钢大模板螺栓洞眼高度低于门窗洞口，在洞口处设置钢管斜撑，保证挂架间距在1.5m之内。
2.2.6挂架分组安装完毕后，检查每个挂架穿墙拉杆螺母是否锁紧，检查组与组相交连接钢管是否交叉，每榀架体防护架之间使用短钢管进行连接。上、中、下各设置一道。每组断开处间距为不应大于200mm，该区域设置翻板进行防护。

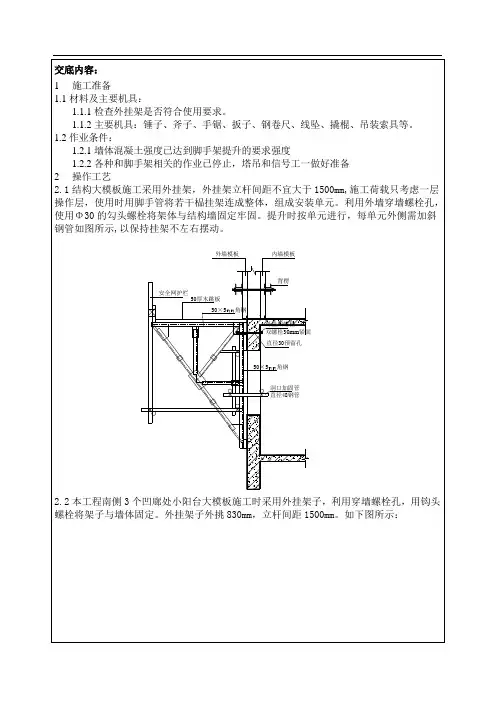

2.2.2外挂架上设有挂钩，利用下层已浇混凝土外墙的上排穿墙孔（每次墙体浇注时需下套管φ≥32mm），孔内穿直径为ø28mm的外挂架钩栓，外挂架挂在此钩栓上以支撑外墙模板的施工。首先将穿墙拉杆Ф28从墙外穿入预留孔内，上垫板。安装上部墙体的螺杆，外侧必须伸出2cm左右，防止过短而导致外挂架就位困难，同时防止过长而触及杆件。外挂架就位前必须在上层螺杆设置好垫片(150×150×15mm)，铰紧螺母，否则不得提升外挂架向上层就位。如下图所示
4.4脚手架操作层必须满铺脚手板，并且铺平、铺稳，用8#铁丝两端与脚手架绑牢，不得有探头板、飞跳板等悬挑板。防护架外立面满挂绿色密目网，用专用安全绳绑扎牢固。

3、外挂架施工方法及措施3.1施工顺序墙体拆模→养护→安装外墙连接螺栓→挂三角支撑架→组拼外挂架→铺脚手板、挡脚板→挂密目安全防护网→逐层向上提升3.2连墙构件3.2.1.待本层楼板混凝土浇筑完毕后，以同条件养护试块的强度为依据，挂架前该部为顶板必须施工完毕，提升前通过试验确认本层墙体强度达到7.5MPa 以上，插入连接螺栓，在墙内侧加垫板，并用双螺母紧固，确认所有螺母紧固后，将外挂架子提升在大模板螺栓处，然后将三角支撑架钩挂在螺栓上，确认固定牢靠方可摘钩。

螺栓的穿孔位置尽量避免在门、窗、洞上侧及两侧穿过，以免将浇筑的混凝土碰坏。

待三角挂架钩挂稳定后，用Φ48mm ，壁厚3.5mm 的扣件式钢管架将两榀以上的三角挂架并联成整体单元，以便按单元进行逐层向上提升。

3.2.2.外挂架子悬挂点利用墙体大模板的螺栓孔，采用Φ30的穿墙螺栓，加钢垫板并用双螺母垫固，从2层起沿外墙周圈布置，随施工面提前搭设好。

外挂架子外墙双螺母28勾头螺栓5厚垫片连墙构件Φ30勾头螺栓5.2.4.使用电锤开洞、凿眼时，应使用合格的电锤，及时在钻头上注油或水。

出师表两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。

然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。

诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。

宫中府中，俱为一体；陟罚臧否，不宜异同。

若有作奸犯科及为忠善者，宜付有司论其刑赏，以昭陛下平明之理；不宜偏私，使内外异法也。

侍中、侍郎郭攸之、费祎、董允等，此皆良实，志虑忠纯，是以先帝简拔以遗陛下：愚以为宫中之事，事无大小，悉以咨之，然后施行，必能裨补阙漏，有所广益。

将军向宠，性行淑均，晓畅军事，试用于昔日，先帝称之曰“能”，是以众议举宠为督：愚以为营中之事，悉以咨之，必能使行阵和睦，优劣得所。

亲贤臣，远小人，此先汉所以兴隆也；亲小人，远贤臣，此后汉所以倾颓也。

接
受
交
底
人
一、一般规定：
1.1工人进场前接受安全教育，进入现场戴好安全帽。
1.2外挂架固定前上面严禁站人，高空作业系好安全带。
1.3外挂架必须经检查合格后吊钩方可松开，不得堆放材料。
1.4在每次提升外挂架时，必须设专业安全员进行旁站，严禁吊装位置下方站人。
1.5安装、吊运时轻吊轻放。外挂架使用前必须经过安全、技术和工程部门联合检查验收后，方可使用。
2.1.6加强对外挂架日检，使用前应对吊环、吊绳进行全面检查，未发现异常后方可上人操作，若发现异常情况，应立即进行完善和整改。
2.1.7吊挂使用的钢丝绳，每半年进行一次强度检验，合格后方可继续使用，否则要及时更换，工作中的钢丝绳不得与其他物体相摩擦，特别是带棱角的金属物体。
2.1.8安装过程中外挂架需三人以上配合作业，并配备专业信号工协调指挥。
1.6外挂架安装完成后，必须经工地负责人或项目技术负责人、工长、安全员、搭设班组以及使用班组共同验收合格后，报公司技术主管部门，在公司技术部、安全部和施工部共同验收合格后方可投入使用。
二、针对性交底
2.1
2.1.1外挂架组装完毕吊装时，需用钢丝绳与外挂架连接，不得将吊钩直接钩挂在外挂架上。
2.1.2外挂架就位后，必须将钩头螺栓与结构连接牢固并将双螺母拧紧后，方可摘掉钢丝绳。
2.1.3外挂架使用前必须进行验收，做荷载试验时间不少于4小时，合格后填写验收单，方可交付使用。
2.1.4外挂架升至上层位置后，按安装程序进行。
2.1.5避免交叉作业，外挂架在提升过程中，其下边不得有人作业或走动，操作人员严禁从平台向下抛仍物料，也不得向外挂架内抛仍物料，无关人员不得随意进入外挂架。
2.3
2.3.1平台拆除前，台面上清理干净，不应有任何物料。

审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

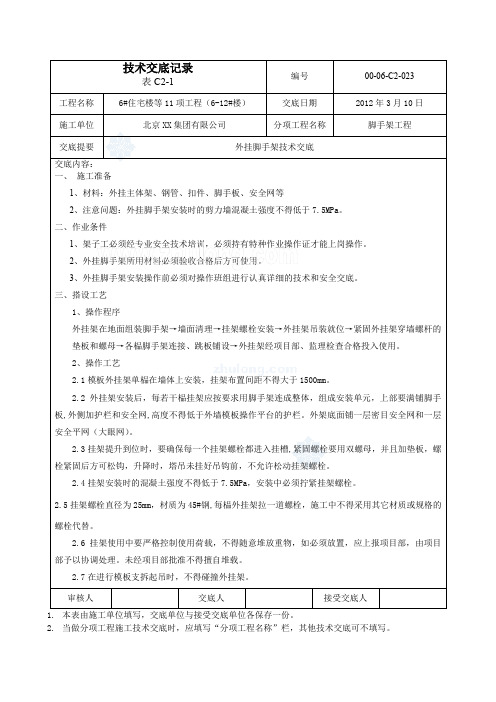

技
术
交
底
记 录

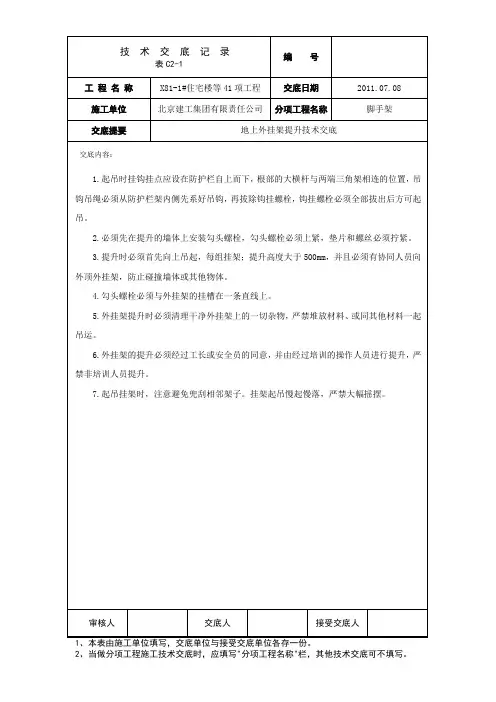

表 C2-1 工 程 名 称 施工单位 交底提要等 41 项工程 北京建工集团有限责任公司

交底日期 分项工程名称
2011.07.08 脚手架
地上外挂架提升技术交底
1.起吊时挂钩挂点应设在防护栏自上而下， 根部的大横杆与两端三角架相连的位置， 吊 钩吊绳必须从防护栏架内侧先系好吊钩， 再拔除钩挂螺栓， 钩挂螺栓必须全部拔出后方可起 吊。 2.必须先在提升的墙体上安装勾头螺栓，勾头螺栓必须上紧，垫片和螺丝必须拧紧。 3.提升时必须首先向上吊起，每组挂架；提升高度大于 500mm，并且必须有协同人员向 外顶外挂架，防止碰撞墙体或其他物体。 4.勾头螺栓必须与外挂架的挂槽在一条直线上。 5.外挂架提升时必须清理干净外挂架上的一切杂物， 严禁堆放材料、 或同其他材料一起 吊运。 6.外挂架的提升必须经过工长或安全员的同意， 并由经过培训的操作人员进行提升， 严 禁非培训人员提升。 7.起吊挂架时，注意避免兜刮相邻架子。挂架起吊慢起慢落，严禁大幅摇摆。

一、交底对象本次安全交底对象为参与外挂架提升作业的所有施工人员。

二、交底内容1. 外挂架提升作业概述外挂架提升作业是指在建筑施工过程中，利用外挂架对楼层进行提升，以满足建筑施工需求。

外挂架提升作业涉及高空作业，存在较大的安全风险，因此，必须严格按照安全操作规程进行。

2. 安全注意事项（1）新工人入场前必须进行三级安全教育，考试合格后方可进入施工现场。

（2）进入施工现场必须佩戴合格的安全帽，系好下颚带，锁好带扣。

（3）施工现场严禁吸烟、嬉戏打闹，严禁酒后上岗。

（4）操作与自己无关的设备，严禁操作设备时嬉戏打闹。

（5）登高作业（2m以上）必须穿戴防滑鞋，系好合格的安全带，高挂低用。

3. 外挂架提升作业操作流程（1）检查外挂架结构，确保其完好无损。

（2）检查提升机械，确保其运行正常。

（3）设置警戒区域，设置安全警示标志。

（4）按照施工图纸要求，进行外挂架的安装与连接。

（5）进行外挂架的提升作业，确保提升平稳、安全。

（6）提升作业完成后，检查外挂架的连接情况，确保其牢固可靠。

4. 应急处理（1）发现外挂架结构异常，立即停止作业，报告现场负责人。

（2）发生人员坠落事故，立即启动应急预案，迅速进行救援。

（3）发生机械故障，立即停止作业，排除故障。

5. 外挂架提升作业完毕后的注意事项（1）检查外挂架结构，确保其完好无损。

（2）清理施工现场，清理作业过程中产生的垃圾。

（3）对作业区域进行验收，确保符合安全要求。

三、交底要求1. 施工人员必须严格按照安全操作规程进行外挂架提升作业。

2. 施工现场负责人负责监督施工人员的安全操作，确保施工安全。

3. 施工人员应积极参加安全培训，提高安全意识。

4. 施工单位应定期对外挂架提升作业进行安全检查，确保作业安全。

5. 施工单位应建立健全安全管理制度，加强施工现场安全管理。

四、附则本安全交底模板仅供参考，具体操作要求以施工现场实际情况为准。

施工过程中，如遇特殊情况，应立即报告现场负责人，并采取相应的安全措施。

操作平台封板时要用8#铅丝与挂架绑扎牢固，封闭要严密（封板时要将吊环预留在外，以备吊装用）。
挂架分组安装完毕后，检查每个挂架穿墙拉杆螺母是否锁紧，检查组与组相交处连接钢管是否交叉（每组断开处间距为200mm并封活动板），确认无误后方可进行模板施工。
2.3外挂架提升
墙体砼强度符合承载设计要求后，将穿墙拉杆，穿入上层预留孔里（由外向里），用塔吊提升挂架。
技术交底记录（表式C2-2-1）
编号
工程名称
北京国恒基业大厦
施工单位
中建一局集团四公司
交底提要：外挂架施工技术交底
交底日期：2001年10月24日
交底内容：
一、简介：
外挂架是一种三角型架高度为2100mm，外挂架防护高度为4m左右。本工程从地标准层（二层）以上按照外墙大模板最上排孔的位置预埋，首层预埋孔水平位置按照外挂架平面布置图定位，高度为顶板结构标高下反300mm。在预留孔位置预埋内径30mm的套管，内穿直径25mm的钢筋定位，确保每个孔位都不堵塞，跑位控制在5mm以内。在搭设时，首先要检查外挂预留孔，是否按平面布置图留设，待无误后方可进行外挂架搭设。
5、吊装人员要相对固定，施工时必须有“技术安全书面交底书”。
6、经常检查穿墙拉杆，安全网，外架吊具是否损坏，松动时必须及时更换。
7、模板施工时待模板调整完毕后，斜支撑不得受力于外挂架。
技术负责人
交底人
接受交底人
本表由施工单位填写，交底单位与接受交底单位各存一份。
在提升时，吊环应落在挂架重心位置（三角架吊环位置），提起松开内侧螺母后，垂直慢速提升到上层穿墙拉杆处，紧固内侧螺母，落钩。注意挂架在提升时不要相互钩挂，逐组提升。
穿墙拉杆拆除：穿墙拉杆拆除时需在挂架下层平台内拆除，先松开内侧螺母，卸下垫片，然后从外侧拔出穿墙拉杆，以备下次周转使用。

18主体结构外挂架及水平网施工技术交底1 主体结构外挂架及水平网施工技术交底一、施工准备：1.1概况：因结构型式为内外全现浇剪力墙结构，层高2.8米，墙体模板采用钢制大模板，因此外侧四周采用活动式外挂架子，做为外墙外模的承重平台及外防护双重作用。

外挂架使用预先加工好的三角架作为骨架，高2.1米，宽1.2米，每2～5个三角架组装在一起，采用Φ48钢管十字扣件连接，从作业面下跨约2.0米，作业面向上高度为一个楼层高加1.2米，约为4.0米，这样外挂架总高度约为6.0米，外立面满挂密目安全网。

1.2主要材料及机具：1.2.1主要材料：Φ48钢管1.5米～6米，定型三角架，十字卡扣，转轴卡扣，5×10方木，50mm厚脚手板，Φ32钩头螺栓，10#铅丝、密目安全网、水平安全网、Φ16钢筋吊环等。

1.2.2主要机具：砂轮切割机、电锯、活动搬手、铅丝棍、手锯等。

1.3作业条件：1.3.1进场的三角架焊接合格,符合设计方案要求;Φ48焊管无开裂、弯曲、变形、壁厚3.8mm，方木，脚手板无糟朽、结疤、劈裂等现象。

卡扣为合格的玛钢卡扣。

1.3.2首层墙体砼浇筑完毕，砼的强度通过同条件养护试块试压检测，已达到7.5Mpa以上。

1.3.3墙体上的预留孔及阳台板上的预埋加固环按外架平面布置图留设完毕。

二、施工工艺：2.1工艺流程：预留孔埋设→三角架安装→三角架连接→外立防护架搭设→立网、水平网安装→铺脚手板→检查验收。

2.2预留孔的埋设：首层的预留孔是依照外挂架平面布置图埋设，一般均利用大模板的最上排螺栓，二层以上也必须在相同的位置垂直留设，螺栓上加套Φ40塑料套管，这项工作一般由木工来完成，架子工监督检查。

阳台位置在浇筑面板之前，要先预埋加固环，具体位置为从阳台外边向内200mm处每个开间埋设两点，预埋加固环采用Φ12钢筋制做。

2.3三角架安装：待一层墙体砼强度达到7.5Mpa后,安正常施工法,楼面板砼也已施工完毕.先把Φ32的钩头螺栓穿入墙体的预留孔内,勾头在墙外侧冲上,墙里侧安上垫板(100×100×10)拧上螺母,用塔吊配合将三角架吊起挂在钩头螺栓上,上下放垂直,然后拧紧后面的螺母.这样依次将所有三角架安完。

一、外脚手架（一）外脚手架施工方案根据本工程的实际情况和结构形式、场地布置，通廊的外围和地下１、２层及首层的施工采用传统的扣件式钢管脚手架，通廊的钢管脚手架采用双排双立杆落地脚手架；地下１、２层及首层采用双排单立杆落地脚手架；阳台采用挑支结构脚手架；地上标准层除阳台、通廊部分均采用加工成型的外挂架进行施工，经过计算，挂架需用量约为70个，脚手架需用量为１００吨。

根据工程进度、质量、安全，及场地的实际情况，外施工脚手架即北面通廊部分采用双排落地脚手架到顶，阳台部分采用悬挑脚手架逐层向上支撑，悬挑脚手架外围用钢管围护，上面用密目安全网围护。

双排落地脚手架内立杆距结构外墙边200mm，脚手架立杆纵距1500mm，外架宽1050mm，每步架高1200mm，水平每六跨垂直每八步设双向剪刀撑一道。

25m以下采用双立杆，25m以上单立杆到顶。

地下一、二层脚手架可采用双排单立杆。

通廊所有外架均与通廊外墙拉结，连墙杆水平间距为3.6m，垂直间距为5.4m （见外架平面布置图）其余构造应符合1984年2月北京市基本建设委员会签发的《高层建筑工程钢管脚手架安全技术暂行规定》中的要求，外架立面满挂密目安全网，木脚手板满铺三步架，设挡脚板。

外挂架的安装采用一层安装、逐层提升，挂架经过加工后和钩头螺栓连接挂装，两单片挂架的组合长度≤2m，宽度1.5m。

根据大模板穿墙螺栓孔间距0.9米，可间距两个螺栓孔组合，利用穿墙螺栓孔组成一榀挂架，一榀挂架由三至四个单片挂架组成。

外挂架由工厂加工成型，在挂架使用前应对挂架进行整体验算和对钩头螺栓进行抗拉、抗剪验算，待验收合格以后方可进行施工。

（二）脚手架的搭设（1）先行放线、找平，按脚手架纵距铺好木方（采用50*200mm）木方铺垫，特别注意25m以下双立杆木方应铺设平稳。

（2）脚手架基础做好排水措施，在脚手架外架立杆外200mm挖深200mm，宽250mm的深排水沟，防止积水浸泡地基。

一、工程概况1. 工程名称：________________________2. 施工单位：________________________3. 施工地点：________________________4. 施工期限：________________________5. 施工单位负责人：____________________6. 施工项目经理：____________________7. 技术负责人：____________________二、安全技术交底1. 施工前的准备工作（1）对施工人员进行安全技术培训，确保施工人员了解并掌握本工程的安全技术要求。

（2）对施工人员进行安全技术交底，明确施工过程中的安全注意事项。

（3）检查施工工具、设备是否完好，确保安全施工。

2. 施工过程中的安全注意事项（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）外架挂架施工前，应对施工区域进行清理，确保施工区域无障碍物。

（3）外架挂架的搭设、拆除应严格按照施工方案进行，确保搭设牢固、拆除安全。

（4）施工过程中，严禁酒后作业、疲劳作业。

（5）施工人员不得擅自移动、拆除外架挂架。

（6）施工过程中，如遇恶劣天气，应立即停止施工，确保施工人员安全。

3. 施工现场的安全管理（1）施工现场应设置明显的警示标志，提醒施工人员注意安全。

（2）施工现场应配备必要的安全防护设施，如安全网、防护栏杆等。

（3）施工现场应定期进行安全检查，发现问题及时整改。

（4）施工现场应设立安全员，负责现场安全管理工作。

4. 紧急情况处理（1）如遇施工人员受伤，应立即停止施工，进行现场急救，并拨打急救电话。

（2）如遇火灾、坍塌等紧急情况，应立即组织人员撤离现场，确保人员安全。

三、施工人员培训1. 施工人员必须参加安全技术培训，了解本工程的安全技术要求。

2. 施工人员必须掌握个人防护用品的使用方法。

3. 施工人员必须熟悉施工现场的安全管理规定。

一、交底目的为确保幕墙外挂施工过程中的安全，预防事故发生，提高施工人员的安全意识和操作技能，特制定本安全技术交底。

二、适用范围本交底适用于所有幕墙外挂施工项目，包括但不限于玻璃幕墙、金属幕墙、石材幕墙等。

三、施工前准备1. 人员培训：所有参与幕墙外挂施工的人员必须经过专业培训，掌握相关安全技术操作规程。

2. 材料检查：所有施工材料必须符合国家相关标准和规范要求，并经检验合格。

3. 工具设备：施工中使用的工具和设备必须安全可靠，性能良好。

四、安全技术措施1. 作业人员安全要求：- 作业人员入场前必须经过入场教育考试合格。

- 进入施工现场必须佩戴合格的安全帽，系好下额带，锁好带扣。

- 禁止赤背、穿拖鞋作业。

- 禁止酒后作业、吸烟及施工现场追逐打闹。

2. 登高作业安全：- 登高作业（2米以上）时必须系合格的安全带，系挂牢固，高挂低用。

- 穿防滑鞋，工具和材料必须放入工具袋内。

- 高空作业时，严禁上下抛掷工具、材料及下脚料，不得有交叉作业现象。

3. 设备安全：- 施工中使用的电动工具及电气设备，均应符合国家现行标准《施工现场临时用电安全技术规范》JGJ46--2005的规定。

- 每班作业前应对脚手架、操作平台、吊装机具的可靠性进行检查，发现问题及时解决。

4. 焊接作业安全：- 进行焊接作业时，应严格执行现场用火管理制度。

- 现场高处焊接时，下方应设防火斗，并配备灭火器材，设专人旁站，防止发生火灾。

5. 恶劣天气安全：- 雨雪天和四级以上大风天气，严禁进行幕墙安装施工及吊运材料作业。

6. 防火、保温材料施工：- 操作人员应戴口罩，穿防护工作服。

7. 吊装作业安全：- 搬运强制幕墙构件要检查索具和吊运机械设备，吊料下方严禁站人。

- 所有料具不得超高码放。

五、安全责任1. 施工单位应负责制定安全技术措施，并确保措施落实到位。

2. 施工人员应严格遵守安全技术操作规程，发现安全隐患应及时报告。

3. 安全管理人员应加强对施工现场的安全监督检查，确保施工安全。

最新整理外挂架安全技术交底交底内容:1.新工人入场前必须进行三级教育，考试合格后方可进入施工现场；2.进入施工现场必须戴合格安全帽，系好下颚带，锁好带扣；3.施工现场严禁吸烟，严禁嬉戏打闹；4.严禁酒后上岗，严禁操作与自己无关的设备；5.登高作业（2m以上）必须穿防滑鞋，必须系合格安全带，系挂牢固，高挂低用；6.外挂架构造要求：每一单体挂架多片三角架通过大横杆连系成整体，并通过穿墙挂钩附着于结构外壁表面，形成相对独立的升降单元体，其高度6.5m、宽1.2-1.3m细部构造要求如下：(1)三角架：布设间距 1.2～1.5m，以外墙大模板最上排穿墙螺栓孔间距为准,最大间距不允许超过1.8m,数量单体挂架长度确定，外侧立杆需高出上层作业面 1.5m，高度不够时需用对接扣件加长。

(2)大横杆：采用Φ48*3.5钢管,连系单体挂架中全部大横杆数量不得少于七道(通长)均设于三角架立杆内侧,其端部需适量伸出，但不宜过长，以防相邻挂架提升中发生碰撞。

(3)剪刀撑：位于三角架外侧立杆的外部设置剪刀撑，与之相交的钢管全部节点均用旋转扣件扣牢。

(4)脚手板：作业面采用5cm厚通长板材或钢翘板满铺于上层小横杆上，拼接严密，并用8#铁丝与三角架固定牢靠，不得出现探头板,位置不适时，于大横杆上增设短钢管，板头对接处满足构造要求。

(5)挂架连接：单体外挂架之间相距200mm，就位后两单体挂架用短钢管相连，以绿色wang绳挂好密wang，拆除时先拆除连接钢管后起吊单体挂架。

(6)挡脚板：沿作业面外侧设通长挡脚板,高度20cm，与脚手板及三角架固定牢靠。

7.单体联系构造要求：相邻单体外架间需留设200mm左右间隙，以防提升过程中相互碰撞。

当在同一作业面高度停留时，相邻单体间需加设临时性连接杆件，以使外架形成整体，保证作业安全。

连接杆件布设位置及间距随单元体本身的大横杆(紧贴大横杆上下)而定，每侧搭接长度不小于0.5m，搭接范围内不少于两个旋转扣件连接，并用直角扣件与单元体端部立杆扣牢，单体挂架与单体wang片处于不同空间立面位置，其间立杆沿水平方向向外侧斜打，与wang片立杆固定牢靠，并不得少于三道连接。

一、交底项目：外架挂网作业二、交底目的：为确保外架挂网作业安全，降低安全事故发生的概率，提高作业人员的安全意识，现将外架挂网作业的安全技术要求及注意事项进行交底。

三、交底内容：1. 作业人员安全要求：（1）作业人员必须经过专业培训，持有相关资格证书。

（2）作业人员应穿着符合安全要求的服装，佩戴安全帽、安全带、安全鞋等个人防护用品。

（3）作业人员应熟悉外架挂网作业流程，了解各项安全操作规程。

2. 作业现场安全要求：（1）作业现场应设置明显的安全警示标志，提醒作业人员注意安全。

（2）作业现场应保持整洁，通道畅通，不得堆放杂物。

（3）高处作业时，应设安全防护设施，如安全网、防护栏杆等。

3. 外架挂网作业安全操作规程：（1）外架挂网前，应对支架进行检查，确保其稳固可靠。

（2）外架挂网时，应从上往下进行，不得随意跨越作业面。

（3）外架挂网时，应保持与相邻构件的距离，防止碰撞。

（4）外架挂网时，严禁站在支架边缘作业，防止坠落。

（5）外架挂网过程中，如发现异常情况，应立即停止作业，及时报告并采取相应措施。

4. 应急措施：（1）作业人员应熟悉应急处置程序，遇有险情能迅速、正确地采取应急措施。

（2）作业现场应配备必要的应急救援器材，如急救箱、灭火器等。

四、交底责任人：1. 交底人：项目负责人2. 接收人：全体外架挂网作业人员五、交底时间：（具体时间）六、注意事项：1. 作业人员应严格遵守各项安全操作规程，不得违章作业。

2. 作业过程中，如发现安全隐患，应立即报告并采取措施消除。

3. 作业完成后，应对现场进行检查，确保安全。

4. 作业人员应加强安全意识，提高自我保护能力。

5. 项目部应定期对作业人员进行安全技术培训，提高作业人员的安全素质。

通过本次安全技术交底，希望大家能够充分认识到外架挂网作业的安全重要性，严格遵守各项安全操作规程，确保作业安全。
