机械加工基础知识(研究特选)

基础知识一、基本概念1．生产过程的概念机械产品的生产过程是指将原材料转变为成品的所有劳动过程。

这里所指的成品可以是一台机器、一个部件，也可以是某种零件。

对于机器制造而言，生产过程包括：⑴原材料、半成品和成品的运输和保存；⑵生产和技术准备工作，如产品的开发和设计、工艺及工艺装备的设计与制造、各种生产资料的准备以及生产组织；⑶毛坯制造和处理；⑷零件的机械加工、热处理及其它表面处理；⑸部件或产品的装配、检验、调试、油漆和包装等。

由上可知，机械产品的生产过程是相当复杂的。

它通过的整个路线称为工艺路线。

2．工艺过程的概念工艺过程是指改变生产对象的形状、尺寸、相对位置和性质等，使其成为半成品或成品的过程。

它是生产过程的一部分。

工艺过程可分为毛坯制造、机械加工、热处理和装配等工艺过程。

机械加工工艺过程是指用机械加工的方法直接改变毛坯的形状、尺寸和表面质量，使之成为零件或部件的那部分生产过程，它包括机械加工工艺过程和机器装配工艺过程。

本书所称工艺过程均指机械加工工艺过程，以下简称为工艺过程。

在机械加工工艺过程中，针对零件的结构特点和技术要求，要采用不同的加工方法和装备，按照一定的顺序集资进行加工，才能完成由毛坯到零件的过程。

组成机械加工工艺过程的基本单元是工序。

工序又由安装、工位、工步和走刀等组成。

⑴工序一个或一组工人，在一个工作地点对同一个或同时对几个工件进行加工所连续完成的那部分工艺过程，称之为工序。

由定义可知，判别是否为同一工序的主要依据是：工作地点是否变动和加工是否连续。

生产规模不同，加工条件不同，其工艺过程及工序的划分也不同。

图1-1所示的阶梯轴，根据加工是否连续和变换机床的情况，小批量生产时，可划分为表1-1所示的三道工序；大批大量生产时，则可划分为表1-2所示的五道工序。

图1-1 阶梯轴简图表1-1 小批量生产的工艺过程表1-2 大批大量生产的工艺过程⑵安装在加工前,应先使工件在机床上或夹具中占有正确的位置，这一过程称为定位；工件定位后，将其固定，使其在加工过程中保持定位位置不变的操作称为夹紧；将工件在机床或夹具中每定位、夹紧一次所完成的那一部分工序内容称为安装。

机械加工的基础知识机械加工是工程制造领域中最基础、最关键的一环。

机械加工包括旋转机械加工、冲压机械加工、切削机械加工、磨削机械加工等多种方式。

本文将探讨机械加工的一些基础知识，以及机械加工技术的特点、要素和市场趋势。

一、机械加工技术的特点机械加工技术是一种基于材料物理性质和机械力学原理的制造加工方法。

它具有技术参数高、效率高、工艺可控和适应性强等特点。

首先，机械加工技术的技术参数很高。

不同的加工工艺需要的技术参数不同，如刨削需要的累积误差很小，而车削需要的表面精度很高。

这些技术参数调整要点严格，对于工人的技能水平要求也很高。

其次，机械加工技术的效率很高。

相比其他加工方式，机械加工可以在短时间内大规模生产，并且可以保证产品的精度和一致性。

再次，机械加工技术有着很高的工艺可控性。

机械加工技术被广泛应用于各种范畴，例如餐具制造、枪械制造、汽车零部件制造、日用品制造、机械制造、电子产品制造等等。

应用于不同制造领域的机械加工技术形式也不同，如在汽车零部件制造中，机械加工技术的表面质量和尺寸精度要求都很高，而在餐具制造中，机械加工技术主要需要保证产品的稳定性和美观性。

最后，机械加工技术的适应性很强。

它可以适应很多不同材料的制造，如铜、铁、钢、铝、合金、塑料等等。

二、机械加工技术的要素机械加工技术的要素包括：加工设备、工艺参数、材料等。

首先，加工设备是机械加工技术的第一要素。

加工设备是指各种各样的加工机床，包括车床、铣床、数控加工中心、磨床、钻床等等。

选择合适的加工设备对产品的研发和生产都有着至关重要的作用。

其次，工艺参数是机械加工技术的第二要素。

工艺参数包括：切削速度、进给量、切削深度和表面质量等。

不同的加工工艺需要的工艺参数也是不同的，只有正确配置各种参数，才能保证加工的质量和效率。

第三，材料是机械加工技术的第三要素。

机械加工所应用的材料种类繁多，包括金属、非金属等。

机械加工材料的选择和合理利用，对产品的最终性质也有着非常大的影响。

机械加工基础知识，搞加工制造的朋友都懂的加工知识展开全文（一）基准零件都是由若干表面组成，各表面之间有一定的尺寸和相互位置要求。

零件表面间的相对位置要求包括两方面：表面间的距离尺寸精度和相对位置精度（如同轴度、平行度、垂直度和圆跳动等）要求。

研究零件表面间的相对位置关系离不开基准，不明确基准就无法确定零件表面的位置。

基准就其一般意义来讲，就是零件上用以确定其他点、线、面的位置所依据的点、线、面。

基准按其作用不同，可分为设计基准和工艺基准两大类。

2、工艺基准零件在加工和装配过程中所使用的基准，称为工艺基准。

工艺基准按用途不同，又分为定位基准、测量基准和装配基准。

（1）定位基准：加工时使工件在机床或夹具中占据正确位置所用的基准，称为定位基准。

按定位元件的不同，最常用的有以下两类：自动定心定位：如三爪卡盘定位。

定位套定位：将定位元件做成定位套，如止口盘定位其他有在V形架中定位，在半圆孔中定位等。

（2）测量基准：零件检验时，用以测量已加工表面尺寸及位置的基准，称为测量基准。

（3）装配基准：装配时用以确定零件在部件或产品中位置的基准，称为装配基准。

（二）工件的安装方式为了在工件的某一部位上加工出符合规定技术要求的表面，在机械加工前，必须使工件在机床上相对于工具占据某一正确的位置。

通常把这个过程称为工件的“定位”。

工件定位后，由于在加工中受到切削力、重力等的作用，还应采用一定的机构将工件“夹紧”，使其确定的位置保持不变。

使工件在机床上占有正确的位置并将工件夹紧的过程称为“安装”。

工件安装的好坏是机械加工中的重要问题，它不仅直接影响加工精度、工件安装的快慢、稳定性，还影响生产率的高低。

为了保证加工表面与其设计基准间的相对位置精度，工件安装时应使加工表面的设计基准相对机床占据一正确的位置。

如精车环槽工序，为了保证环槽底径与裙部轴线的圆跳动的要求，工件安装时必须使其设计基准与机床主轴的轴心线重合。

在各种不同的机床上加工零件时，有各种不同的安装方法。

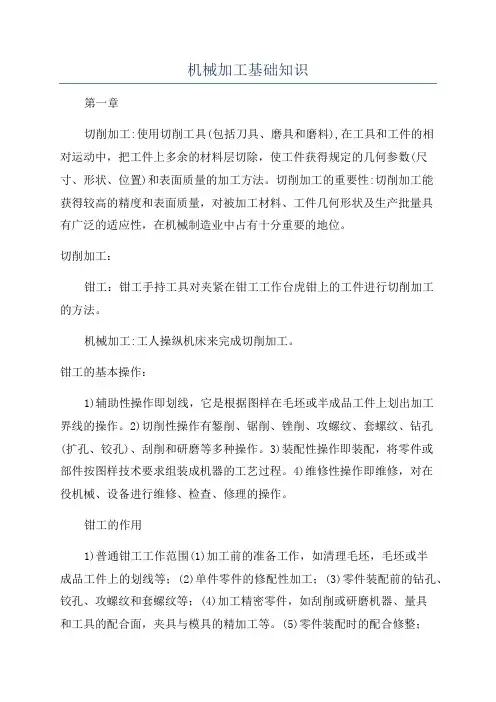

机械加工基础知识第一章切削加工:使用切削工具(包括刀具、磨具和磨料),在工具和工件的相对运动中，把工件上多余的材料层切除，使工件获得规定的几何参数(尺寸、形状、位置)和表面质量的加工方法。

切削加工的重要性:切削加工能获得较高的精度和表面质量，对被加工材料、工件几何形状及生产批量具有广泛的适应性，在机械制造业中占有十分重要的地位。

切削加工：钳工：钳工手持工具对夹紧在钳工工作台虎钳上的工件进行切削加工的方法。

机械加工:工人操纵机床来完成切削加工。

钳工的基本操作：1)辅助性操作即划线，它是根据图样在毛坯或半成品工件上划出加工界线的操作。

2)切削性操作有錾削、锯削、锉削、攻螺纹、套螺纹、钻孔(扩孔、铰孔)、刮削和研磨等多种操作。

3)装配性操作即装配，将零件或部件按图样技术要求组装成机器的工艺过程。

4)维修性操作即维修，对在役机械、设备进行维修、检查、修理的操作。

钳工的作用1)普通钳工工作范围(1)加工前的准备工作，如清理毛坯，毛坯或半成品工件上的划线等；(2)单件零件的修配性加工；(3)零件装配前的钻孔、铰孔、攻螺纹和套螺纹等；(4)加工精密零件，如刮削或研磨机器、量具和工具的配合面，夹具与模具的精加工等。

(5)零件装配时的配合修整；(6)机器的组装、试车、调整和维修等。

2)钳工在机械制造和维修中的作用钳工的特点：钳工是一种比较复杂、细微、工艺要求较高的工作。

所用工具简单，加工多样灵活、操作方便，适应面广，故有很多工作仍需要由钳工来完成。

在机械制造及机械维修中有着特殊的、不可取代的作用。

劳动强度大、生产效率低、对工人技术水平要求较高。

1)钳工工作台(简称钳台)常用硬质木板或钢材制成，要求坚实、平稳，台面高度约800~900mm,台面上装虎钳和防护网。

2)虎钳虎钳是用来夹持工件，其规格以钳口的宽度来表示，常用的有100、125、150mm三种，划线：划线平板：划线的基准工具，由铸铁制成，其上平面是划线的基准平面，要求非常平直和光洁。

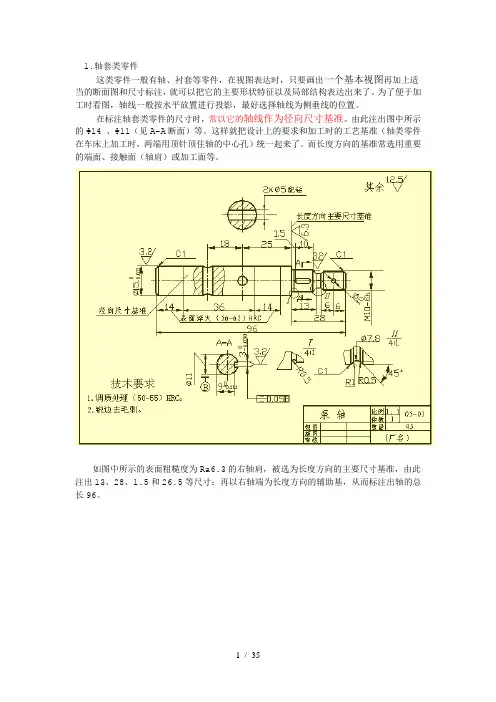

这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11（见A-A断面）等。

这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。

而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。

这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。

对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T，采用剖面比较合适。

在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。

尺寸标注方法参见图。

一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。

机械加工技术基础机械加工技术是制造业中常用的一种生产方法，它可以对各种材料进行切削、成形和加工。

本文将介绍机械加工技术的基础知识。

1.切削工艺切削是机械加工技术中最常见的工艺，它通过将刀具对工件进行切削和削除材料，来达到加工的目的。

常见的切削工艺包括车削、铣削和钻削。

1.1 车削车削是一种通过旋转工件来对其进行切削的工艺。

它使用车床上的刀具，将刀具沿着工件表面进行移动，从而削除材料，达到加工的目的。

车削可用于加工直径较大的工件，如轴和轮毂。

1.2 铣削铣削是一种通过旋转刀具来对工件进行切削的工艺。

它使用铣床上的刀具，在工件表面上按照特定路径进行移动，削除材料，实现加工。

铣削可用于加工各种形状的工件，如平面、凸台和齿轮。

1.3 钻削钻削是一种通过旋转刀具来对工件进行切削的工艺。

它使用钻床上的钻头，将刀具沿着工件表面进行旋转和进给，削除材料，实现加工。

钻削常用于加工孔洞或在工件表面形成凹槽。

2.成形工艺成形是机械加工技术中另一种常见的工艺，它通过对材料进行塑性变形，来实现加工的目的。

常见的成形工艺包括锻造、压力成型和焊接。

2.1 锻造锻造是一种通过对金属材料施加压力和冲击，将其塑性变形成所需形状的工艺。

锻造通常使用锻压机和模具，将材料加热至一定温度后进行成形。

锻造可用于制造各种金属零件，如车轮、曲轴和锤头。

2.2 压力成型压力成型是一种通过对材料施加压力，使其塑性变形成所需形状的工艺。

常见的压力成型工艺包括冲压和注塑。

冲压是将金属板料通过模具进行压制，形成所需形状的工艺。

注塑是将熔融塑料注入模具中，通过冷却固化成所需形状的工艺。

2.3 焊接焊接是一种通过加热和加压，将材料熔接在一起的工艺。

焊接常用于连接金属材料，以形成强固的连接。

常见的焊接工艺包括电弧焊、气体保护焊和激光焊接。

3.加工设备机械加工技术需要使用各种加工设备来实现加工工艺。

常见的加工设备包括车床、铣床、钻床、锻压机、冲压机和焊接设备。

这些设备在加工过程中起到了至关重要的作用，提供了加工力和动力，并能实现各种运动路径和操作方式。

机械加工基础机械加工基础是机械制造的基础，是机械制造工艺的基础。

机械加工涉及到机械制造中的硬件技术、软件技术和管理技术，是机械制造中最基础和最重要的环节之一。

本文将会从机械加工的理论基础和实际应用角度，介绍机械加工的基础知识。

一、机械加工理论基础1.1 切削理论切削理论是机械加工中最基础的理论之一。

它是基于物理力学和热学原理的一种理论，用于说明刀具和工件在切削过程中所受到的各种外力和内力。

切削过程中，刀具通过对工件的切削力和摩擦力将工件上的材料切削掉。

切削力的大小与方向与工件的材料、刀具材料、切削参数、加工方式、机械结构等有关，因此，切削理论研究的目的是为了减小切削力的大小和方向，提高切削效率，降低切削成本。

1.2 切削工具原理切削工具是指用于切削过程中与工件接触的硬质材料，其形状和材质的选择直接影响切削效率和精度。

切削工具是机械加工中最为关键的部分，一般切削工具的设计需要小心翼翼。

切削工具在加工过程中承受着很高的应力，因此其使用寿命和表面质量非常重要。

切削工具的设计需要考虑材料、硬度、尖角、切削铰角、刃角等多种因素。

1.3 切削参数切削参数是指在切削过程中影响刀具和工件之间作用的因素，包括切削速度、进给量、切削深度等。

合理的切削参数可以有效的增加切削力，提高加工效率和加工精度。

不同的加工材料和加工工序需要不同的切削参数，合理的切削参数设计能够避免刀具因切割过程受损。

二、机械加工实际应用2.1 加工方式机械加工的方式有很多种，常见的有车、铣、镗、刨、钻等。

不同的加工方式可以实现不同的加工精度和速度，因此，在进行机械加工过程中，需要根据工件的特点和加工要求来选择最合适的方式。

2.2 加工材料加工材料的选择直接影响加工难度和加工精度，常见的加工材料有金属、合金、塑料等。

对于不同的材料，需要使用不同的切削工具和切削参数，以获得最佳的加工效果和精度。

2.3 养护维护在进行机械加工过程中，切削工具的养护和维护是非常重要的。

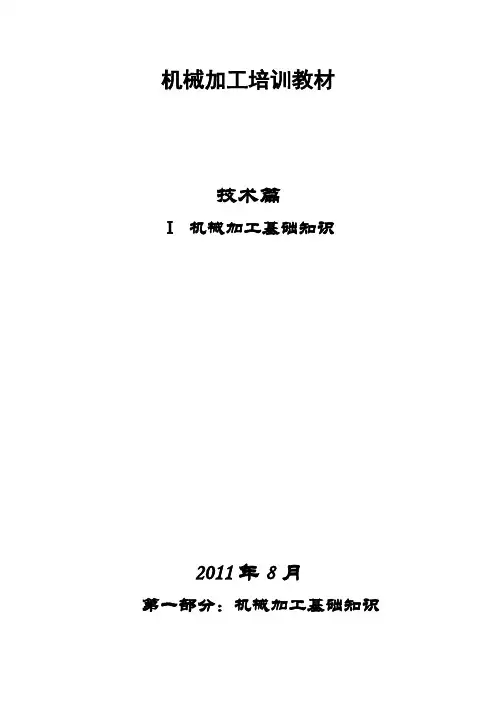

机械加工培训教材技术篇Ⅰ机械加工基础知识2011年8月第一部分：机械加工基础知识一、机床(一)机床概论机床是工件加工的工作母机.一个工件或零件从原始的毛胚状态加工成所需的形状和尺寸,都需在机床上完成.从加工的对象来分类,机床可以分为：◆金属加工机床◆木材加工机床◆石材加工机床等等….机械加工的对象大多为金属材料,所以,我们以下涉及的机床只针对金属加工机床.金属加工机床分类:◆锻压机床---通过压力使工件产生塑形变形，例如：压力机、弯板机、剪板机等等。

◆特种机床---通过特种办法加工工件，例如：电火花机床、线切割机床、激光切割机床、水压切割机床等等。

◆金属切削机床---采用刀具、砂轮等工具,除去工件上多余的材料, 将其加工成所需的形状和尺寸的机床,主要包括:车床:工件与主轴一起旋转,刀具作轴向与径向进给运动.主要用于旋转工件、盘类零件、轴类零件的加工.车床的分类如下：➢根据主轴中心线的方向：卧式车床,立式车床.➢根据车床的大小：仪表车床、小型车床、普通车床、大型车床。

➢根据控制方式：普通（手动）车床、简易数控车床、全功能数控车床➢根据控制轴数：普通（手动）车床与数控车床（X、Z轴）、车铣中心（X、Z、C 轴）、复合车铣中心（X、Y、Z、C轴）➢根据主轴及刀塔数量：单主轴、双主轴、双刀塔车床。

铣床:刀具旋转，工件与工作台一起作轴向运动。

主要用于方型及箱体零件加工。

铣床的分类如下：➢根据主轴中心线的方向：卧式铣床,立式铣床.➢根据控制方式：普通（手动）铣床、数控铣床➢根据控制轴数：普通铣床（X、Y、Z轴）、4轴数控铣床（X、Y、Z、A轴）、5轴数控铣床（X、Y、Z、A、B轴）➢根据主轴数量:双主轴铣床。

镗（铣）床:刀具旋转，工件与工作台一起作轴向运动。

主要用于铣削与镗孔。

一般为卧式。

镗床分类如下：➢根据镗床大小：台式镗床、大型落地镗铣床。

➢根据控制方式：普通（手动）镗床、坐标镗床、数控镗床➢根据控制轴数：普通镗床（X、Y、Z、B轴）、带W轴的数控镗床（W、X、Y、Z、B轴）、带平园盘的数控镗床（W、X、Y、Z、B、U轴）钻床:钻孔用机床。

机械加工工艺基础知识点机械加工工艺是指利用机床及其附件对工件进行切削、成型及其运动控制的过程。

在机械制造中，机械加工工艺是最常用、最基本的制造方法之一，它广泛应用于各行各业，包括汽车、航空航天、电子、机械制造等领域。

以下是机械加工工艺的基础知识点：1.切削原理：机械加工的基本原理是利用刀具对工件进行切削，通过切削削除工件上多余材料，从而得到所需的形状和尺寸。

2.切削力：切削力是指在切削过程中刀具对工件所产生的力。

切削力的大小受到多种因素的影响，包括工件材料的硬度、切削速度、进给量等。

3.切削液：切削液是指在机械加工过程中用于冷却和润滑的液体。

切削液可以起到降低切削温度、减少切削力、清洗切屑等作用，提高切削质量和工具寿命。

4.主要切削工艺：主要的机械加工工艺包括车削、铣削、钻削、磨削、铣削、线切割等。

不同的工艺适用于不同的工件形状和材料。

5.机床：机床是进行机械加工的主要设备，它是将刀具固定在一定位置并控制其运动的装置。

常用的机床有车床、铣床、钻床、磨床等。

6.数控机床：数控机床是一种能够自动控制和执行加工程序的机床。

通过预先编写好的加工程序，数控机床可以自动完成复杂的加工操作，提高加工效率和精度。

7.加工工艺规程：加工工艺规程是对加工过程进行详细描述和规定的文件。

它包括工艺路线、工艺参数、刀具选用、切削速度、进给量、切削液使用等内容，是保证加工质量和效率的重要依据。

8.模具加工：模具加工是一种专门用于制造模具的机械加工工艺。

模具是用于制造复杂零件的工装，它具有高精度和复杂的形状，需要经过多道工序来完成。

9.表面处理：表面处理是对加工件表面进行涂覆、镀层或其他处理，以改善表面的性能和质量。

常见的表面处理方法包括电镀、喷涂、氮化、磷化等。

10.加工误差和精度：由于加工过程中受到各种因素的影响，加工件的尺寸和形状往往难以完全符合设计要求。

加工误差是指加工件与设计要求之间的差距，而精度是指加工件的尺寸和形状与设计要求的接近程度。
