高清网络监控系统如何选择交换机

前言：一个交换机能带动多少个网络监控摄像头？千兆交换机一般接200万网络摄像机能接几个？24个网络头，用一台24口百兆交换机行不行？下面就这类问题做一些简单的分析！一、根据摄像机的码流和数量来选择1、摄像机码流选择交换机前，首先要弄清楚每路图像占用多少带宽。

2、摄像机数量要弄清楚交换机的带宽容量。

常用交换机有百兆交换机、千兆交换机。

它们的实际带宽一般只有理论值的60~70% ，所以它们端口的可利用带宽大致是60Mbps 或600Mbps。

举例：根据你使用的网络摄像机的品牌看单台码流，再去估算一台交换机能接多少台摄像机。

比如130万：960p摄像机单台码流通常4M，用百兆交换机，那么就可以接15台（15×4=60M）；用千兆交换机，可以接150（150×4=600M）200万：1080P摄像机单台码流通常8M，用百兆交换机，可以接7台（7×8=56M）；用千兆交换机，可以接75台（75×8=600M）这些都是以主流的H.264摄像头为例给大家讲解的，H.265减半就可以了。

从网络拓扑结构上来讲，一个局域网通常是两到三层结构。

接摄像机那端为接入层，一般用百兆交换机就够了，除非你在一个交换机上接了很多个摄像机。

汇集层、核心层则要按该交换机汇聚了多少路图像来计算。

计算方法如下：如果接960P 的网络摄像机，一般15 路图像以内，用百兆交换机；超过15路则用千兆交换机；如果接1080P 的网络摄像机，一般8 路图像以内，用百兆交换机，超过8 路则用千兆交换机。

二、交换机的选择要求监控网络有三层架构方式：核心层，汇聚层，接入层。

1、接入层交换机的选择条件1：摄像机码流：4Mbps，20 个摄像机就是20*4=80Mbps。

也就是说，接入层交换机上传端口必须满足80Mbps/s 的传输速率要求，考虑到交换机实际传输速率(通常为标称值的50%，100M 的也就50 M 左右，)，所以接入层交换机应选用具有1000M 上传口的交换机。

监控交换机应该如何选择随着现在高清视频监控摄像机性能越来越高，对交换机的要求也相应渐高。

交换机不合适，可能导致监控视频卡顿、丢包等问题，严重影响监控效率。

如何选择一个适合的监控交换机，既能满足监控系统整体网络的性能要求，又能达到降低成本的目的?本期安防知识带来选择交换机的小技巧!一、课前准备关于交换机的重要参数背板带宽单位:Gbps别称：交换带宽定义：指交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。

意义：标志着交换机总的数据交换能力，一台交换机的背板带宽越高，处理数据的能力就越强。

计算方法：端口数*端口速度*2=背板带宽，举例：以某24千兆口交换机为例，其背板带宽=24*1000*2/1000=48Gbps。

转发性能单位：pps(包每秒)别称：包转发率、端口吞吐量定义：是指路由器在某端口进行的数据包转发能力，为各端口包转发率之和。

计算方法：包转发率满=配置千兆端口数×1.488Mpps+满配置百兆端口数×0.1488Mp ps举例：以某24个百兆口，2个千兆上联口交换机为例，包转发率=24*0.1488Mpps+2*1.488Mpps=6.5472Mpps。

二、选择交换机，要考虑哪些因素?交换机的接口数量和速率是选择监控交换机的最重要指标。

接口数量可依据接入设备数量来决定，同时会预留部分接口供后续扩展使用;为保障视频流量无阻塞、不丢包、实时传输，需要选择端口速率合适的交换机，主要考虑以下几点：1.监控交换机的使用带宽与IPC的码流大小密切相关;2. IPC的峰值带宽需求=码流×120%，峰值带宽下可以保障IPC稳定使用;3. NVR添加IPC后，会同时取IPC的主码流和子码流;4.交换机的实际带宽建议不超过端口最大速率的70%，即百兆接口不建议超过70M带宽，千兆接口不建议超过700M带宽。

快速计算公式：带宽值=(主码流+子码流)*取流路数*1.2IPC的码流与采用的编码方式(H.264或H.265)有关，默认情况下IPC的码流为：三、交换机选型建议一套大中型网络监控系统其交换机配置一般由接入层、汇聚层、核心层三部分组成。

关于数字监控系统中的交换机选择一、接入层交换机的选择：接入层交换机主要下联前端网络高清摄像机，上联汇聚交换机。

以720P网络摄像机4M码流计算，一个百兆口接入交换机最大可以接入几路720P网络摄像机呢？我们常用的交换机的实际带宽是理论值的50%-70%，所以一个百兆口的实际带宽在50M-70M。

4M*12=48M，因此建议一台百兆接入交换机最大接入12台720P网络摄像机。

同时考虑目前网络监控采用动态编码方式，摄像机码流峰值可能会超过4M带宽，同时考虑带宽冗余设计，因此一台百兆接入交换机控制在8台以内时最好的，超过8台建议采用千兆口。

二、汇聚层交换机的选择：汇聚层交换机主要下联接入层交换机，上联监控中心核心交换机。

一般情况下汇聚交换机需选择带千兆上传口的二层交换机。

还是以720P网络摄像机4M码流计算，前端每台接入层交换机上有6台720P网络摄像机，该汇聚交换机下联5台接入层交换机。

该汇聚层交换机下总带宽为4M*6*5=120M，因此汇聚交换机与核心交换机级联口应选千兆口。

三、核心层交换机的选择：核心层交换机主要下联汇聚层交换机，上联监控中心视频监控平台，存储服务器，数字矩阵等设备，是整个高清网络监控系统的核心。

在选择核心交换机是必须考虑整个系统的带宽容量及如何核心层交换机配置不当，必然导致视频画面无法流畅显示。

因此监控中心需选择全千兆口核心交换机。

如点位较多，需划分VLAN，还应选择三层全千兆口核心交换机。

四、决定交换机性能的几个参数1、背板带宽背板带宽计算方法：端口数*端口速度*2=背板带宽，以华为S2700-26TP-SI为例，该款交换机有24个百兆口，两个千兆上联口。

背板带宽=24*100*2/1000+2*1000*2/1000=8.8Gbps。

2、包转发率包转发率的计算方法：满配置GE端口数×1.488Mpps+满配置百兆端口数×0.1488Mpps=包转发率（1个千兆端口在包长为64字节时的理论吞吐量为1.488Mpps，1个百兆端口在包长为64字节时的理论吞吐量为0.1488Mpps）。

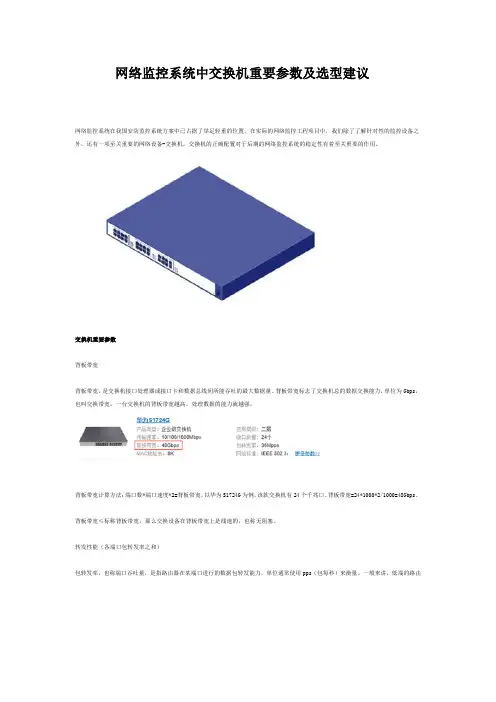

网络监控系统中交换机重要参数及选型建议网络监控系统在我国安防监控系统方案中已占据了举足轻重的位置，在实际的网络监控工程项目中，我们除了了解针对性的监控设备之外，还有一项至关重要的网络设备-交换机。

交换机的正确配置对于后期的网络监控系统的稳定性有着至关重要的作用。

交换机重要参数背板带宽背板带宽，是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。

背板带宽标志了交换机总的数据交换能力，单位为Gbps，也叫交换带宽。

一台交换机的背板带宽越高，处理数据的能力就越强。

背板带宽计算方法：端口数*端口速度*2=背板带宽，以华为S1724G为例，该款交换机有24个千兆口。

背板带宽=24*1000*2/1000=48Gbps。

背板带宽≤标称背板带宽，那么交换设备在背板带宽上是线速的，也称无阻塞。

转发性能（各端口包转发率之和）包转发率，也称端口吞吐量，是指路由器在某端口进行的数据包转发能力，单位通常使用pps（包每秒）来衡量。

一般来讲，低端的路由器包转发率只有几K到几十Kpps，而高端路由器则能达到几十Mpps（百万包每秒）甚至上百Mpps。

包转发率的计算方法：满配置千兆端口数×1.488Mpps+满配置百兆端口数×0.1488Mpps=包转发率（1个千兆端口在包长为64字节时的理论吞吐量为1.488Mpps，1个百兆端口在包长为64字节时的理论吞吐量为0.1488Mpps）。

以华为S2700-26TP-SI为例，该款交换机有24个百兆口，两个千兆上联口。

包转发率=24*0.1488Mpps+2*1.488Mpps=6.5472Mpps。

整机转发率≤标称包转发率，那么交换设备在整机转发上是线速的，也称无阻塞。

交换机选型建议对于一套大中型网络监控系统其交换机配置一般由接入层、汇聚层、核心层三部分组成。

接入层：可选择8路或16路普通百兆交换机，建议接入交换机上摄像机数量控制在6-10台。

汇聚层：性能比接入交换机要求要高，可选择带千上传口的二层交换机。

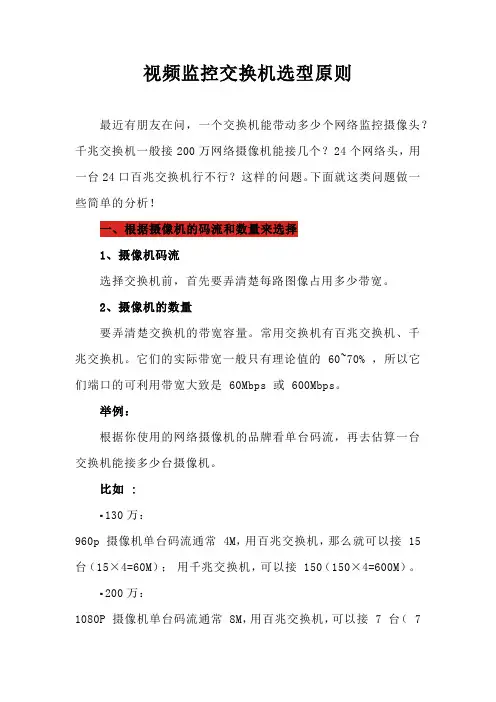

视频监控交换机选型原则最近有朋友在问，一个交换机能带动多少个网络监控摄像头？千兆交换机一般接200万网络摄像机能接几个？24个网络头，用一台24口百兆交换机行不行？这样的问题。

下面就这类问题做一些简单的分析！一、根据摄像机的码流和数量来选择1、摄像机码流选择交换机前，首先要弄清楚每路图像占用多少带宽。

2、摄像机的数量要弄清楚交换机的带宽容量。

常用交换机有百兆交换机、千兆交换机。

它们的实际带宽一般只有理论值的60~70%，所以它们端口的可利用带宽大致是60M b p s或600M b p s。

举例：根据你使用的网络摄像机的品牌看单台码流，再去估算一台交换机能接多少台摄像机。

比如:▪130万：960p摄像机单台码流通常4M，用百兆交换机，那么就可以接15台（15×4=60M）；用千兆交换机，可以接150（150×4=600M）。

▪200万：1080P摄像机单台码流通常8M，用百兆交换机，可以接7台（7×8=56M）；用千兆交换机，可以接75台（75×8=600M）这些都是以主流的H.264摄像头为例给大家讲解的，H.265减半就可以了。

从网络拓扑结构上来讲，一个局域网通常是两到三层结构。

接摄像机那端为接入层，一般用百兆交换机就够了，除非你在一个交换机上接了很多个摄像机。

汇集层、核心层则要按该交换机汇聚了多少路图像来计算。

计算方法如下：▪如果接960P的网络摄像机，一般15路图像以内，用百兆交换机，超过15路则用千兆交换机；▪如果接1080P的网络摄像机，一般8路图像以内，用百兆交换机，超过8路则用千兆交换机。

二、交换机的选择要求监控网络有三层架构方式：核心层，汇聚层，接入层。

1、接入层交换机的选择▪条件1：摄像机码流：4M b p s，20个摄像机就是20*4=80M b p s。

也就是说，接入层交换机上传端口必须满足80M b p s/s的传输速率要求，考虑到交换机实际传输速率(通常为标称值的50%，100M的也就50M左右，)，所以接入层交换机应选用具有1000M上传口的交换机。

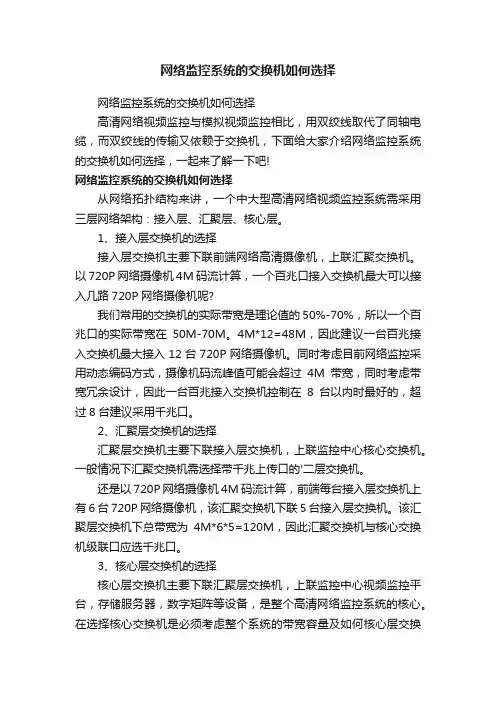

网络监控系统的交换机如何选择网络监控系统的交换机如何选择高清网络视频监控与模拟视频监控相比，用双绞线取代了同轴电缆，而双绞线的传输又依赖于交换机，下面给大家介绍网络监控系统的交换机如何选择，一起来了解一下吧!网络监控系统的交换机如何选择从网络拓扑结构来讲，一个中大型高清网络视频监控系统需采用三层网络架构：接入层、汇聚层、核心层。

1、接入层交换机的选择接入层交换机主要下联前端网络高清摄像机，上联汇聚交换机。

以720P网络摄像机4M码流计算，一个百兆口接入交换机最大可以接入几路720P网络摄像机呢?我们常用的交换机的实际带宽是理论值的50%-70%，所以一个百兆口的实际带宽在50M-70M。

4M*12=48M，因此建议一台百兆接入交换机最大接入12台720P网络摄像机。

同时考虑目前网络监控采用动态编码方式，摄像机码流峰值可能会超过4M带宽，同时考虑带宽冗余设计，因此一台百兆接入交换机控制在8台以内时最好的，超过8台建议采用千兆口。

2、汇聚层交换机的选择汇聚层交换机主要下联接入层交换机，上联监控中心核心交换机。

一般情况下汇聚交换机需选择带千兆上传口的'二层交换机。

还是以720P网络摄像机4M码流计算，前端每台接入层交换机上有6台720P网络摄像机，该汇聚交换机下联5台接入层交换机。

该汇聚层交换机下总带宽为4M*6*5=120M，因此汇聚交换机与核心交换机级联口应选千兆口。

3、核心层交换机的选择核心层交换机主要下联汇聚层交换机，上联监控中心视频监控平台，存储服务器，数字矩阵等设备，是整个高清网络监控系统的核心。

在选择核心交换机是必须考虑整个系统的带宽容量及如何核心层交换机配置不当，必然导致视频画面无法流畅显示。

因此监控中心需选择全千兆口核心交换机。

如点位较多，需划分VLAN，还应选择三层全千兆口核心交换机。

附：决定交换机性能的几个参数背板带宽：背板带宽计算方法：端口数*端口速度*2=背板带宽，以华为S2700-26TP-SI为例，该款交换机有24个百兆口，两个千兆上联口。

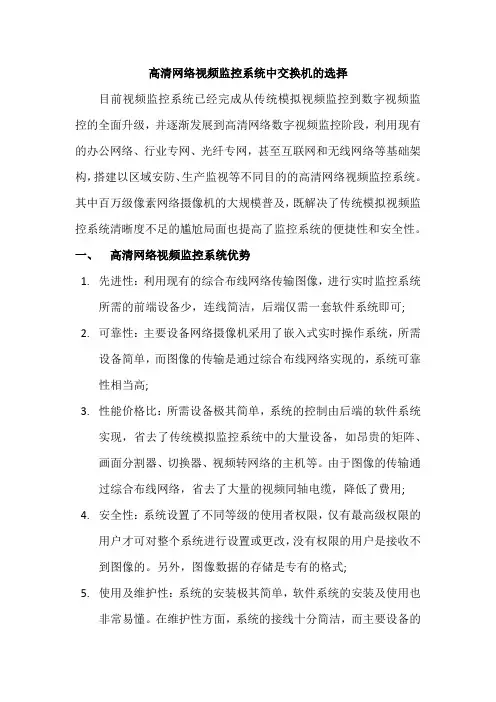

高清网络视频监控系统中交换机的选择目前视频监控系统已经完成从传统模拟视频监控到数字视频监控的全面升级，并逐渐发展到高清网络数字视频监控阶段，利用现有的办公网络、行业专网、光纤专网，甚至互联网和无线网络等基础架构，搭建以区域安防、生产监视等不同目的的高清网络视频监控系统。

其中百万级像素网络摄像机的大规模普及，既解决了传统模拟视频监控系统清晰度不足的尴尬局面也提高了监控系统的便捷性和安全性。

一、高清网络视频监控系统优势1.先进性：利用现有的综合布线网络传输图像，进行实时监控系统所需的前端设备少，连线简洁，后端仅需一套软件系统即可; 2.可靠性：主要设备网络摄像机采用了嵌入式实时操作系统，所需设备简单，而图像的传输是通过综合布线网络实现的，系统可靠性相当高;3.性能价格比：所需设备极其简单，系统的控制由后端的软件系统实现，省去了传统模拟监控系统中的大量设备，如昂贵的矩阵、画面分割器、切换器、视频转网络的主机等。

由于图像的传输通过综合布线网络，省去了大量的视频同轴电缆，降低了费用; 4.安全性：系统设置了不同等级的使用者权限，仅有最高级权限的用户才可对整个系统进行设置或更改，没有权限的用户是接收不到图像的。

另外，图像数据的存储是专有的格式;5.使用及维护性：系统的安装极其简单，软件系统的安装及使用也非常易懂。

在维护性方面，系统的接线十分简洁，而主要设备的可靠性很高，维护性能好，而且可实现远程维护;6.扩展及延伸性：当需要增加监控点和监控主机时，只需要通过现有网络增加一台摄像机或PC机即可，不需要对现有布线系统做什么改动;7.应用范围广阔：区域性监控，利用网络传送实时图像，如办公室、大楼等;跨区远端监控，连锁事业、大型工厂机房、远端老人、儿童看护、公共建筑、无人环境监控、金融机构分行监控、交通监管、错误警报辩识等。

二、影响高清网络视频监控系统质量的关键因素-----交换机高清网络视频监控系统中出现画面延时、卡顿等现象，造成这种现象的原因有很多，但大多数情况下还是交换机的配置不够合理，导致带宽不足造成的，那如何合理配置交换机？在选择交换机的时候又要考虑哪些技术参数呢？总体思路：首先在网络架构中分析交换机所处的位置和承担的职责，再结合视频监控的规模和布局，计算各交换机端口速率、背板带宽和包转发率等技术参数，得出准确数据后，最后进行交换机的选型，以成型高清网络视频监控解决方案。

视频监控交换机选型原则最近有朋友在问，一个交换机能带动多少个网络监控摄像头？千兆交换机一般接200万网络摄像机能接几个？24个网络头，用一台24口百兆交换机行不行？这样的问题。

下面就这类问题做一些简单的分析！一、根据摄像机的码流和数量来选择1、摄像机码流选择交换机前，首先要弄清楚每路图像占用多少带宽。

2、摄像机的数量要弄清楚交换机的带宽容量。

常用交换机有百兆交换机、千兆交换机。

它们的实际带宽一般只有理论值的 60~70% ，所以它们端口的可利用带宽大致是 60Mbps 或 600Mbps。

举例：根据你使用的网络摄像机的品牌看单台码流，再去估算一台交换机能接多少台摄像机。

比如 :▪130万：960p 摄像机单台码流通常 4M，用百兆交换机，那么就可以接 15 台（15×4=60M）；用千兆交换机，可以接 150（150×4=600M）。

▪200万：1080P 摄像机单台码流通常 8M，用百兆交换机，可以接 7 台（ 7×8=56M）；用千兆交换机，可以接 75 台（75×8=600M）这些都是以主流的H.264 摄像头为例给大家讲解的，H.265 减半就可以了。

从网络拓扑结构上来讲，一个局域网通常是两到三层结构。

接摄像机那端为接入层，一般用百兆交换机就够了，除非你在一个交换机上接了很多个摄像机。

汇集层、核心层则要按该交换机汇聚了多少路图像来计算。

计算方法如下：▪如果接 960P的网络摄像机，一般 15 路图像以内，用百兆交换机，超过15路则用千兆交换机；▪如果接1080P 的网络摄像机，一般8 路图像以内，用百兆交换机，超过 8 路则用千兆交换机。

二、交换机的选择要求监控网络有三层架构方式：核心层，汇聚层，接入层。

1、接入层交换机的选择▪条件1：摄像机码流：4Mbps，20 个摄像机就是20*4=80Mbps。

也就是说，接入层交换机上传端口必须满足 80Mbps/s 的传输速率要求，考虑到交换机实际传输速率(通常为标称值的 50%，100M 的也就 50M 左右，)，所以接入层交换机应选用具有 1000M 上传口的交换机。

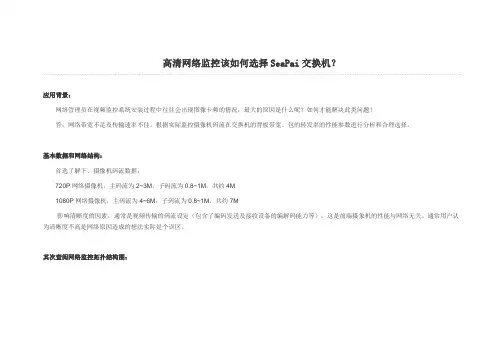

高清网络监控该如何选择SeaPai交换机？应用背景：网络管理员在视频监控系统安装过程中往往会出现图像卡频的情况，最大的原因是什么呢？如何才能解决此类问题？答：网络带宽不足及传输速率不佳。

根据实际监控摄像机码流在交换机的背板带宽、包的转发率的性能参数进行分析和合理选择。

基本数据和网络结构：首选了解下，摄像机码流数据：720P网络摄像机，主码流为2~3M，子码流为0.8~1M，共约4M1080P网络摄像机，主码流为4~6M，子码流为0.8~1M，共约7M影响清晰度的因素，通常是视频传输的码流设定（包含了编码发送及接收设备的编解码能力等），这是前端摄象机的性能与网络无关。

通常用户认为清晰度不高是网络原因造成的想法实际是个误区。

其次查阅网络监控拓扑结构图：接入交换机主要考虑接入层到汇聚层之间的链路带宽。

交换机的上联链路容量需要大于同时容纳的摄象机数量*码流：24*4=96M，视频实时录像就没有问题了。

当用户需要实时查看录像时，必须考虑到每个用户查看一个视频占用的带宽4M。

假如接入交换机的每个摄象机都有一个人在看，其计算方式摄象机数量*码率*（1+N）：24*4*（1+1）=192M汇聚交换机在汇聚层需要同时处理接入层交换机所有传输的摄象机的4M码流，即支持同时转发摄像机数量*4M以上的交换容量。

因为通常数据存储都在汇聚层上，所以视频录像要满足线速转发。

必须考虑到实时查看监控的带宽每个连接占用4M，一根1000M的链路最大可支持250个摄像头被调试调用。

每台接入交换机接24个摄像头250/24，相当于网络可以承受每个摄像头同时有10位用户在实时查看的压力。

核心交换机考虑交换容量以及到汇聚的链路带宽，因数据存储是放置在汇聚层，所以核心交换机没有视频录像的压力，只要考虑同时多少人看多少路视频。

实施案例：180个720P高清摄像机，720P网络摄像机码流4兆，网络结构分接入层-汇聚层-核心层。

相关问题：网络监控中影响视频图像传输的原因有哪些？如何选择合适的交换机产品型号、原因？百兆与千兆的差别？与交换机息息相关因素？码流计算：码流：4Mbps接入：24*4=96Mbps<1000Mbps<4435.2Mbps汇聚：180*4=720Mbps<1000Mbps<4435.2Mbps表示：一根千兆链路能够支持数据传输接入交换机考虑以下三个条件：一、码流：24*4=96Mbps，其接入层交换机上传端口必须满足96Mbps/S的传输速率要求，考虑到交换机实际传输速率所以交换机需选用具有1000M 上传口的。

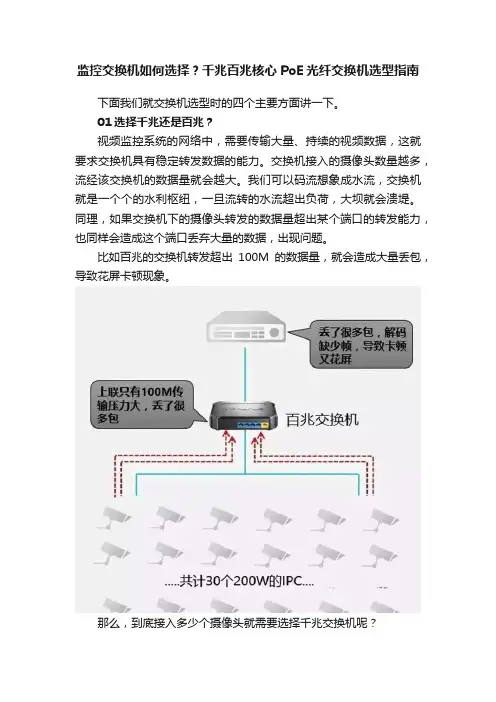

监控交换机如何选择？千兆百兆核心PoE光纤交换机选型指南下面我们就交换机选型时的四个主要方面讲一下。

01选择千兆还是百兆？视频监控系统的网络中，需要传输大量、持续的视频数据，这就要求交换机具有稳定转发数据的能力。

交换机接入的摄像头数量越多，流经该交换机的数据量就会越大。

我们可以码流想象成水流，交换机就是一个个的水利枢纽，一旦流转的水流超出负荷，大坝就会溃堤。

同理，如果交换机下的摄像头转发的数据量超出某个端口的转发能力，也同样会造成这个端口丢弃大量的数据，出现问题。

比如百兆的交换机转发超出100M的数据量，就会造成大量丢包，导致花屏卡顿现象。

那么，到底接入多少个摄像头就需要选择千兆交换机呢？有一个标准，看摄像头上联端口转发数据量的大小：如果上联端口转发数据量大于70M，就选择千兆端口，即选择千兆交换机或千兆上联交换机。

这里有一个快速计算和选择的方法：带宽值=（子码流+主码流）*通道数*1.2①带宽值＞70M，用千兆②带宽值＜70M，用百兆举个例子来说明：有台交换机，接入了20台H.264 200W的摄像机（4+1M），那么按此计算，上联端口的转发速率就是（4+1）*20*1.2=120M>70M，这种情况就要用千兆交换机。

某些场景里，交换机只有一个端口需要是千兆，但如果不能优化系统结构，平衡流量，那么就需要配千兆交换机或者千兆上联交换机。

问题来了1：码流计算过程是很清楚，但是为什么要乘以1.2呢？因为根据网络通讯原理，数据包的封装也是遵循TCP/IP协议的，数据部分需要打上各个协议层的头部字段才能顺利传输，所以头部也会占用一定比例的开销。

我们经常说的摄像机4M码率、2M码率等，指的其实都是数据部分的大小。

根据数据通信比例，头部开销约占20%，所以公式里要乘以1.2。

▲数据头部约占20%的开销问题来了2：为什么是70M不是100M呢？主要是为了考虑突发流量。

视频数据流是由很多的帧组成的，看似平缓的数据流，实际会发生很多瞬间突发数据，这种情况就需要交换机对数据的波动能够进行缓冲和整流处理。

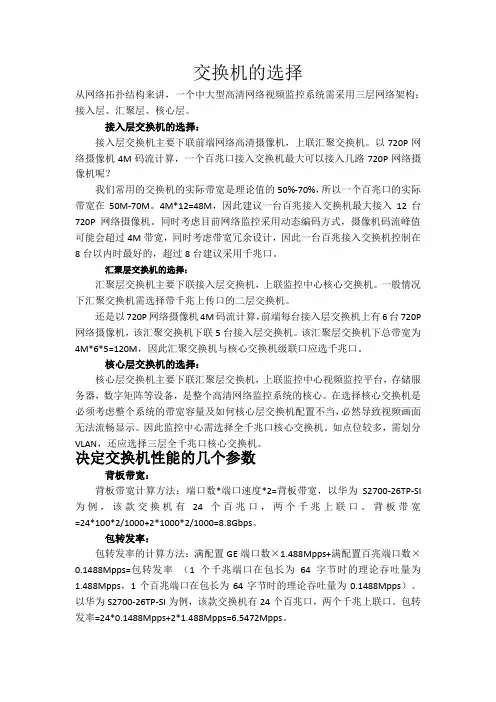

交换机的选择从网络拓扑结构来讲，一个中大型高清网络视频监控系统需采用三层网络架构：接入层、汇聚层、核心层。

接入层交换机的选择：接入层交换机主要下联前端网络高清摄像机，上联汇聚交换机。

以720P网络摄像机4M码流计算，一个百兆口接入交换机最大可以接入几路720P网络摄像机呢？我们常用的交换机的实际带宽是理论值的50%-70%，所以一个百兆口的实际带宽在50M-70M。

4M*12=48M，因此建议一台百兆接入交换机最大接入12台720P网络摄像机。

同时考虑目前网络监控采用动态编码方式，摄像机码流峰值可能会超过4M带宽，同时考虑带宽冗余设计，因此一台百兆接入交换机控制在8台以内时最好的，超过8台建议采用千兆口。

汇聚层交换机的选择：汇聚层交换机主要下联接入层交换机，上联监控中心核心交换机。

一般情况下汇聚交换机需选择带千兆上传口的二层交换机。

还是以720P网络摄像机4M码流计算，前端每台接入层交换机上有6台720P 网络摄像机，该汇聚交换机下联5台接入层交换机。

该汇聚层交换机下总带宽为4M*6*5=120M，因此汇聚交换机与核心交换机级联口应选千兆口。

核心层交换机的选择：核心层交换机主要下联汇聚层交换机，上联监控中心视频监控平台，存储服务器，数字矩阵等设备，是整个高清网络监控系统的核心。

在选择核心交换机是必须考虑整个系统的带宽容量及如何核心层交换机配置不当，必然导致视频画面无法流畅显示。

因此监控中心需选择全千兆口核心交换机。

如点位较多，需划分VLAN，还应选择三层全千兆口核心交换机。

决定交换机性能的几个参数背板带宽：背板带宽计算方法：端口数*端口速度*2=背板带宽，以华为S2700-26TP-SI 为例，该款交换机有24个百兆口，两个千兆上联口。

背板带宽=24*100*2/1000+2*1000*2/1000=8.8Gbps。

包转发率：包转发率的计算方法：满配置GE端口数×1.488Mpps+满配置百兆端口数×0.1488Mpps=包转发率（1个千兆端口在包长为64字节时的理论吞吐量为1.488Mpps，1个百兆端口在包长为64字节时的理论吞吐量为0.1488Mpps）。

网络监控系统交换机选配（参考）网络传输系统的组建对于高清网络视频监控系统的组建至关重要，如果传输系统不能满足网络视频流的传输要求，那么网络监控也就无从谈起。

在选择交换机之前，我们需弄清楚常用几种视频格式传输占用的码流：D1：1~2M 通常按1.5M码流计算720P/960P：3~6M 通常按4M码流计算1080P：5~10M 通常按6M码流计算监控系统常用网络结构拓扑图核心交换机汇聚层交换机接入层交换机安防监控系统网络交换层不应超过三级根据具体的组网方式，选择合适的交换机：接入层交换机：接入带宽=通过汇聚点摄像机的数量*摄像机的码流假设某汇聚点有6台100W或130W像素摄像机，考虑到960P的平均码流为4M，6*4=24M, 而百兆交换机的有效带宽约35M，故可以采用一台百兆接入层交换机。

假设某汇聚点有15台200W像素摄像机，考虑到1080P的平均码流为6M，15*6=80M, 超过百兆交换机有效带宽，故需要采用一台千兆接入层交换机。

存储容量计算：各视频格式存储码流占用D1：通常按1.5M码流计算容量720P/960P：通常按3M码流计算容量1080P：通常按5M码流计算容量计算公式：x（M码流）/8*xx（路）*3600（1小时）*24（1天）*xx（天）/1024/1024≈xxTB例：假设前端共100路130W像素摄像机，需存储一个月。

960P按一般码流3M计算，网络硬盘录像机录像资料保存30天容量计算：3（M码流）/8*100（路）*3600（1小时）*24（1天）*30（天）/1024/1024≈92.5TB共需要31块3T硬盘。

以上为本人经验总结，可作为网络系统架构配置参考。

如有不清楚的地方可与我联系，同时如有错误之处还望您不吝赐教！。

.网络高清监控系统中交换机选型案例：有个园区网，500多个高清摄像机，码流3~4兆，网络结构分接入层-汇聚层-核心层。

存储在汇聚层，每个汇聚层对应170个摄像机。

问题：如何选择产品、原因。

百兆与千兆的差别。

影响图像在网络中传输的原因有哪些？哪些是与交换机相关。

背板带宽所有端口容量X端口数量之和的2倍应该小于背板带宽，可实现全双工无阻塞的线速交换，证明交换机具有发挥最大数据交换性能的条件。

例如：一台最多可以提供48个千兆端口的交换机，其满配置容量应达到48×2G×2= 192Gbps，才能够确保在所有端口均在全双工时，提供无阻塞的线速包交换。

包转发率满配置包转发率(Mbps)=满配置GE端口数×1.488Mpps+满配置百兆端口数×0.1488Mpps ，其中1个千兆端口在包长为64字节时的理论吞吐量为1.488Mpps。

例如：如果一台交换机最多能够提供24个千兆端口，而宣称的包转发率不到35.71 Mpps(24 x1.488Mpps = 35.71)，那么就有理由认为该交换机采用的是有阻塞的结构设计。

一般是两者都满足的交换机才是合格的交换机背板相对大，吞吐量相对小的交换机，除了保留了升级扩展的能力外就是软件效率/专用芯片电路设计有问题；背板相对小，吞吐量相对大的交换机，整体性能比较高。

摄像机码流影响清晰度的因素，通常是视频传输的码流设定（包含了编码发送及接收设备的编解码能力等），这是前端摄象机的性能，与网络无关。

通常用户认为清晰度不高，认为是网络原因造成的想法实际是个误区。

一根千兆链路能够支持数据传输计算：码流：4Mbps接入：24*4=96Mbps<1000Mbps<4435.2Mbps汇聚：170*4=680Mbps<1000Mbps<4435.2Mbps接入交换机接入层交换机，主要考虑到接入到汇聚之间的链路带宽。

也即交换机的上联链路容量需要大于同时容纳的摄象机数*码率。

视频监控交换机怎么选？这篇文章告诉你！在选择交换机之前，先放上一张常见的项目拓扑图。

下面我们就交换机选型时的四个主要方面讲一下。

01选择千兆还是百兆？视频监控系统的网络中，需要传输大量、持续的视频数据，这就要求交换机具有稳定转发数据的能力。

交换机接入的摄像头数量越多，流经该交换机的数据量就会越大。

我们可以码流想象成水流，交换机就是一个个的水利枢纽，一旦流转的水流超出负荷，大坝就会溃堤。

同理，如果交换机下的摄像头转发的数据量超出某个端口的转发能力，也同样会造成这个端口丢弃大量的数据，出现问题。

比如百兆的交换机转发超出100M的数据量，就会造成大量丢包，导致花屏卡顿现象。

那么，到底接入多少个摄像头就需要选择千兆交换机呢？有一个标准，看摄像头上联端口转发数据量的大小：如果上联端口转发数据量大于70M，就选择千兆端口，即选择千兆交换机或千兆上联交换机。

这里有一个快速计算和选择的方法：带宽值=（子码流+主码流）*通道数*1.2①带宽值＞70M，用千兆②带宽值＜70M，用百兆举个栗子来说明：有台交换机，接入了20台H.264 200W的摄像机（4+1M），那么按此计算，上联端口的转发速率就是（4+1）*20*1.2=120M>70M，这种情况就要用千兆交换机。

某些场景里，交换机只有一个端口需要是千兆，但如果不能优化系统结构，平衡流量，那么就需要配千兆交换机或者千兆上联交换机。

问题来了1：码流计算过程是很清楚，但是为什么要乘以1.2呢？因为根据网络通讯原理，数据包的封装也是遵循TCP/IP协议的，数据部分需要打上各个协议层的头部字段才能顺利传输，所以头部也会占用一定比例的开销。

我们经常说的摄像机4M码率、2M码率等，指的其实都是数据部分的大小。

根据数据通信比例，头部开销约占20%，所以公式里要乘以1.2。

▲数据头部约占20%的开销问题来了2：为什么是70M不是100M呢？主要是为了考虑突发流量。

视频数据流是由很多的帧组成的，看似平缓的数据流，实际会发生很多瞬间突发数据，这种情况就需要交换机对数据的波动能够进行缓冲和整流处理。

监控系统如何选择交换机即省钱又不卡顿、学会公式你也能计算出来在做小型网络监控系统的时候，经常会因为选择交换机不当导致画面卡顿、延迟等情况，那么应该如何根据实际情况选择合适带宽的交换机呢?我们常用的交换机的实际带宽利用率是理论值的50%-70%，所以一个百兆口的实际可利用带宽在50M-70M。

那么每台摄像机需要多少带宽呢?我们经常在摄像机的属性设置中看到一个关键字“码率”。

码率是视频数据量大小的重要参数，单位通常为Kbps，意义是每秒有多少Kb的数据。

那么码率÷1024后得到的数值单位可以换算为Mbps，即每秒钟有多少Mb的数据。

拿海康H.264的网络摄像机来说，计算码率值时，通常是需要将主码流大小与子码流大小加起来。

(主码流是高清画面，用于录像和单画面显示;子码流一般是标清画面，用于网传或者多画面显示，通常为0.5M)不同像素的摄像机常见码率如下：1、H.264100W/130W=2.5M，200W=4.5M，300W=6.5M如果用百兆交换机，以实际带宽是50M来算：50÷2.5=20 可接20个100W/130W的摄像机50÷4.5=11 即可以接11个200W的摄像机，50÷6.5=7 即可以接7个300W的摄像机。

2、H.265技术能让摄像机码流减半，不同像素的摄像机常见码率如下：200W=2.5M，300W=3.5M，400W=4.5M同样是一台全百兆口的交换机，以50%的利用率来计算：50÷2.5=20 即可以接20个200W的摄像机50÷3.5=14 即可以接14个300W的摄像机50÷4.5=11 即可以接11个400W的摄像机，H.265技术不仅让存储减半，还可以让带宽压力减半，节约交换机资源。

通常，接入层(直接连接摄像机的)交换机只需1~2个口为千兆口即可。

因为对于连接摄像机的网口来讲，只需满足对应单台摄像机的码流传输即可，通常不会超过10M。

网络摄像机如何选核心交换现在有一项目前端采用130万像素的摄像机100台，后端使用解码器1台，NVR一台，管理中心软件一套。

网络的构架是核心+接入前端的计算方法，前面那位高手已经给出，接入层交换机的背板带宽+包转发率计算方法如下：前端接入网络流量主要是由前端视频图采集设备所发出的，主要有存储码流与实时码流。

使用IP全交换方案，按照每个终端平均向外发送1路存储1路实况，可以估算出单终端所需要的带宽值：1080P高清编码器/IPC的发送码流=8+8=16Mbps根据编码速率可以计算包发送速率：实况流8Mbps即每秒发送1M字节，按照宇视编码器/IPC的编码策略1个包内封装1024个字节，可以计算包发送率1Kpps；即编码速率/8/1024即得到包发送速率：1080P高清编码器/IPC的包发送速率=16Mbps/8/1024=2Kpps 所以：计算24个高清IPC所需的接入交换机选型：带宽：24×16×（1+30%）=499.2Mbps包转发率：24×2Kpps×（1+30%）=62.4Kpps现在问题来了，核心交换机的计算方法是如何？背板带宽该如何考虑？按照你上边的计算：计算24个高清IPC所需的接入交换机选型：----------------------------------------------------------------------------带宽：24×16×（1+30%）=499.2Mbps包转发率：24×2Kpps×（1+30%）=62.4Kpps----------------------------------------------------------------------------如果是24个高清IPC，选择交换机时上行带宽满足千兆即可满足需求。

交换机的包转发率计算：1000M接口为1.48Mpps，比如24个千兆接口交换机那么其包转发率就是就是24X1.48Mpps 肯定满足需求1、千兆交换机每个接口的包转发率为：1.48Mbps；24口千兆交换机的包转发率为：35.52Mbps;2、1支1080P高清编码器/IPC的发送码流为16Mbps；包发送率按1024字节、1Kbps计算得2Kbps；交换机实际的带宽理论值为30%；带宽，1*16*（1+30%）=20.8Mbps转发率：1*2Kbps*（1+30%）=2.6Kbps参考研究下背板带宽：?背板带宽计算方法：端口数*端口速度*2=背板带宽，以华为S2700-26TP-SI为例，该款交换机有24个百兆口，两个千兆上联口。

详细介绍视频监控系统网络中的交换机配置方法当然，在选择交换机之前，务必要绘制出本项目的拓扑图，一来为了科学合理的规划选型，二来对整个项目了如指掌，便于后期维护。

对于拓扑的绘制，不一定需要非常专业的画图技巧或者使用专业的工具，只需要画的清晰明了即可。

下面我们就交换机选型的时候四个问题给大家解答。

No.1千百兆怎么选？安防监控的交换网络中，需要传输大量、持续的视频数据，这就要求交换机具有稳定转发数据的能力。

交换机下接入的摄像头数量越多，流经该交换机的数据量就会越大。

如果我们把码流想象成水流，那么交换机就是一个个的水利枢纽，如果汇集的水流超出负载能力，大坝就会溃堤。

同理，如果交换机下的摄像头转发的数据量超出某个端口的转发能力，亦会造成这个端口丢弃大量的数据造成问题。

例如，一台百兆的交换机转发了超出100M的数据量，造成大量丢包，出现花屏卡顿。

那么，到底多少个摄像头，选择千兆接口呢？我们选择的唯一标准是：摄像头上联端口转发数据量的大小，如果上联接口承载的数据量大于70M，则这个端口就需要是千兆端口，也就是选择千兆交换机或者千兆上联交换机。

快速计算方法：带宽值=（子码流+主码流）*通道数*1.2带宽值＞70M，用千兆带宽值＜70M，用百兆例如一个交换机下连接了20个H.264 200W的摄像头（4+1M），上联端口的转发速率是5*20*1.2=120M>70M，就需要使用千兆交换机。

当然，如果经过你的计算，交换机有一个端口需要是千兆，那就需要配千兆交换机或者千兆上联交换机。

码流计算很清楚，但为什么乘以1.2呢？根据IP网络通讯原理，数据包是遵循TCP/IP协议进行封装传输，数据部分需要打上各个协议层的头部字段才能顺利传输，所以头部也占用一部分开销。

我们经常说的4M码率、2M码率，指的都是数据部分的大小。

根据数据通信比例，头部占用开销约20%，所以需要乘以1.2。

数据头部约占20%的开销为什么是70M不是100M呢？视频数据流是由很多的帧组成，看似平缓的数据流，实际上是由很多瞬间突发数据组成，这就需要交换机对波动数据进行缓冲、整流处理。

网络摄像机如何选核心交换现在有一项目前端采用130万像素的摄像机100台，后端使用解码器1台，NVR一台，管理中心软件一套。

网络的构架是核心+接入前端的计算方法，前面那位高手已经给出，接入层交换机的背板带宽+包转发率计算方法如下：前端接入网络流量主要是由前端视频图采集设备所发出的，主要有存储码流与实时码流。

使用IP全交换方案，按照每个终端平均向外发送1路存储1路实况，可以估算出单终端所需要的带宽值：1080P高清编码器/IPC的发送码流=8+8=16Mbps根据编码速率可以计算包发送速率：实况流8Mbps即每秒发送1M字节，按照宇视编码器/IPC的编码策略1个包内封装1024个字节，可以计算包发送率1Kpps；即编码速率/8/1024即得到包发送速率：1080P高清编码器/IPC的包发送速率=16Mbps/8/1024=2Kpps 所以：计算24个高清IPC所需的接入交换机选型：带宽：24×16×（1+30%）=499.2Mbps包转发率：24×2Kpps×（1+30%）=62.4Kpps现在问题来了，核心交换机的计算方法是如何？背板带宽该如何考虑？按照你上边的计算：计算24个高清IPC所需的接入交换机选型：----------------------------------------------------------------------------带宽：24×16×（1+30%）=499.2Mbps包转发率：24×2Kpps×（1+30%）=62.4Kpps----------------------------------------------------------------------------如果是24个高清IPC，选择交换机时上行带宽满足千兆即可满足需求。

交换机的包转发率计算：1000M接口为1.48Mpps，比如24个千兆接口交换机那么其包转发率就是就是24X1.48Mpps 肯定满足需求1、千兆交换机每个接口的包转发率为：1.48Mbps；24口千兆交换机的包转发率为：35.52Mbps;2、1支1080P高清编码器/IPC的发送码流为16Mbps；包发送率按1024字节、1Kbps计算得2Kbps；交换机实际的带宽理论值为30%；带宽，1*16*（1+30%）=20.8Mbps转发率：1*2Kbps*（1+30%）=2.6Kbps参考研究下背板带宽：?背板带宽计算方法：端口数*端口速度*2=背板带宽，以华为S2700-26TP-SI为例，该款交换机有24个百兆口，两个千兆上联口。
