邓允主编《电工电子技术及应用(第二版)》第六章习题详解

第6章作业参考答案一、填空题1. 电压、电流、阻抗2. 反向击穿3. 反向击穿、可以 4． 变压、整流、滤波、稳压 5. 45V、45m A 、90V 、90m A二、选择题1. A 2． C 3. A 4. A 5. C 6. A 三、计算题1. 2． （1） O D 18V 45mAU I ==（2） O 24VU =（3） CD R M 2828V2828VU .U .==第7章 第1次 参考答案 一、填空题1. NPN 硅、②、③；2. 10mA 、20V ；3. u i =0、I B 、I C 、U CE ；4. 计算（估算）法、图解法 ；5. 变大、饱和区 ；6. 陡、平 ；7. 直流、交流、微变等效 ；8. 增大 ； 二、选择题1. B ；2. A ；3. C ；4. C ；5. B ；三、计算题 1.（1）AR U U I BBECC B μ19=-=mAI I B C 9.1==βVR I U U C C CC CE 3.6=-=（2）Ω=≈K r r be i 7.1Ω==K R r C o 36.117-='-=beL u r R A β50-=⋅+=u si us A R r rA2. （1）近似计算 VU R R R V CC B B B B8.2212=⋅+=mAR R U V I I E E BE B E C 7.15.15.221==+-=≈A I I CB μβ34==VR R R I U U E E C C CC CE 8.38.47.112)(21=⨯-=++-=1B i R r =‖2B R ‖11])1([B E be R R r ≈++β‖2B R ‖Ω=+K R E 4.4])1[(1βΩ=K r o 38.854.4102506.04.44.4250)1(11-=⨯⨯-=+⋅-≈+⋅++'-=E si i E be Lus R R r r R r R A βββ（2）近似计算静态值C I 、CE U 与β值的大小无关而不变，B I 会随之减小。

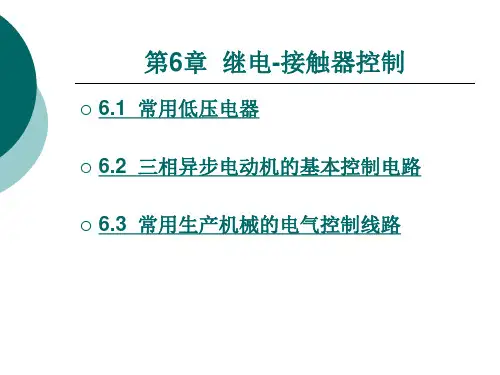

《电工电子技术及应用（第二版）》（邓允主编，化学工业出版社,2011年）思考题与习题详解第五章 异步电动机的继电接触控制电路5-1 按钮和开关的作用有什么不同？【解】按钮是一种结构简单但应用极为广泛的主令电器。

它用来接通或断开电流较小的控制电路（如控制接触器、继电器等），从而控制电动机或其它电气设备的运行。

开关主要用于不经常操作的低压电路中，用于接通或切断电源与负载的联系。

5-2交流接触器有何用途？交流接触器由哪几个部分组成？各有什么作用？【解】交流接触器是广泛用于电力的通断和控制电路。

它利用主触点来通断主电路，利用辅助触点来执行控制指令。

交流接触器由电磁操作机构、触点和灭弧装置等三部分组成。

电磁操作机构实际上就是一个电磁铁，它包括吸引线圈、山字型的静铁心和动铁心。

触点可根据通过电流大小的不同，分为主触点和辅助触点。

主触点一般为三极动合（常开）触点，电流容量大，通常装有灭弧装置，主要用在主电路中。

辅助触点有动合（常开）和动断（常闭）两种类型，主要用在控制电路中。

当吸引线圈通电时，衔铁被吸合，通过传动机构使触点动作，达到接通或断开电路的目的；当线圈断电后，衔铁在反力弹簧的作用下回到原始位置使触点复位。

5-3 交流接触器的主触点和辅助触点各有什么特点？如何区分常开辅助触点和常闭辅助触点？【解】主触点接在主电路中，用来接通或断开电源与电动机；辅助触点接在控制电路中，常与按钮配合使用，用来实现电动机的各种控制。

区分常开辅助触点和常闭辅助触点，可用万用电表的欧姆档测两端的电阻值即可判断。

5-4 在电动机主电路中，既然装有熔断器，为什么还要装热继电器？它们的作用有什么不同？为什么照明电路只装熔断器而不装热继电器？【解】熔断器和热继电器的保护范围不同，不能相互替代。

熔断器对电路进行严重过载或短路保护，热继电器对电路进行一般过载保护。

照明电路一般只会发生电源短路的故障，而不会出现过载，所以只需要熔断器进行保护。

第1章检测题（共100分，120分钟）一、填空题：（每空0.5分，共20分）1、电源和负载的本质区别是：电源是把其它形式的能量转换成电能的设备，负载是把电能转换成其它形式能量的设备。

2、对电阻负载而言，当电压一定时，负载电阻越小，则负载越大，通过负载的电流和负载上消耗的功率就越大；反之，负载电阻越大，说明负载越小。

3、实际电路中的元器件，其电特性往往多元而复杂，而理想电路元件的电特性则是单一和确切的。

4、电力系统中构成的强电电路，其特点是大电流、大功率；电子技术中构成的弱电电路的特点则是小电流、小功率。

5、常见的无源电路元件有电阻元件、电感元件和电容元件；常见的有源电路元件是电压源元件和电流源元件。

6、元件上电压和电流关系成正比变化的电路称为线性电路。

此类电路中各支路上的电压和电流均具有叠加性，但电路中的功率不具有叠加性。

7、电流沿电压降低的方向取向称为关联方向，这种方向下计算的功率为正值时，说明元件吸收电能；电流沿电压升高的方向取向称为非关联方向，这种方向下计算的功率为正值时，说明元件供出电能。

8、电源向负载提供最大功率的条件是电源内阻与负载电阻的数值相等，这种情况称为电源与负载相匹配，此时负载上获得的最大功率为U S2/4R S。

9、电压是产生电流的根本原因。

电路中任意两点之间电位的差值等于这两点间电压。

电路中某点到参考点间的电压称为该点的电位，电位具有相对性。

10、线性电阻元件上的电压、电流关系，任意瞬间都受欧姆定律的约束；电路中各支路电流任意时刻均遵循KCL定律；回路上各电压之间的关系则受KVL定律的约束。

这三大定律是电路分析中应牢固掌握的三大基本规律。

二、判断正误：（每小题1分，共10分）1、电路分析中描述的电路都是实际中的应用电路。

（错）2、电源内部的电流方向总是由电源负极流向电源正极。

（错）3、大负载是指在一定电压下，向电源吸取电流大的设备。

（对）4、电压表和功率表都是串接在待测电路中。

思考与习题1-1 1-35图中，已知电流I =-5A ，R =10Ω。

试求电压U ，并标出电压的实际方向。

图1-35 题1-1图解：a)U=-RI=50V b)U=RI=-50V 。

1-2 在1-36图所示电路中，3个元件代表电源或负载。

电压和电流的参考方向如图所示，通过实验测量得知：I 1=-4A ，I 2=4A ，I 3=4A ，U 1=140V ，U 2=-90V ，U 3=50V 。

试求(1)各电流的实际方向和各电压的实际极性。

(2)计算各元件的功率，判断哪些元件是电源？哪些元件是负载？ (3)效验整个电路的功率是否平衡。

图1-36 题1-2图解：(2)P 1=U 1I 1=-560W ，为电源；P 2=-U 2I 2=360W ，为负载；P 3=U 3I 3=200Ｗ，为负载。

(3)Ｐ发出＝Ｐ吸收，功率平衡。

1-3 图1-37中，方框代表电源或负载。

已知U =220V ，I = -1A ，试问哪些方框是电源，哪些是负载？图1-37 题1-3图a) b)IIa) b) c) d)解：a）P=UI =-220W，为电源；b）P=-UI=220W，为负载；c）P=-UI=220W，为负载；d）P=UI =-220W，为电源。

1-4 图1-38所示电路中，已知A、B段产生功率1500W，其余三段消耗功率分别为1000W、350W、150W，若已知电流I=20A，方向如图所示。

(1)标出各段电路两端电压的极性。

(2)求出电压U AB、U CD、U EF、U GH的值。

(3)从(2)的计算结果中，你能看出整个电路中电压有什么规律性吗？解：(2) U AB=-75V,U CD=50V,U EF=17.5V,U GH=7.5V(3) U AB+U CD+U EF+U GH=0.1-5 有一220V、60W的电灯，接在220V的电源上，试求通过电灯的电流和电灯在220V 电压下工作时的电阻。

如果每晚用3h，问一个月消耗电能多少？解：I=P/U=0.27A，R= U 2/ P= 807Ω，W= P t=60×10-3 kW×30×3h =5.4度.1-6 把额定电压110V、额定功率分别为100W和60W的两只灯泡，串联在端电压为220V 的电源上使用，这种接法会有什么后果？它们实际消耗的功率各是多少？如果是两个110V、60W的灯泡，是否可以这样使用？为什么？解：把额定电压110V、额定功率分别为100W和60W的两只灯泡，串联在端电压为220V 的电源上使用，将会使60W的灯泡烧毁。
