光电鼠标电路剖析及简单维修

光电鼠标电路剖析及简单维修
光电鼠标的电路一般都比较简单，大多由二块集成电路组成。

一块稍大的是COMS 感光IC，另一块一般为鼠标专用IC。

感光CMOS芯片通过鼠标移动产生的光线变化而得到位置信号，送到鼠标IC 的X、Y 输入端。

而鼠标IC 再收集左、右，滚轮键及滚轮前滚、后滚等信息随着CL K时钟信号一起送到PS2 或USB口中去。

一、USB 光电鼠标。

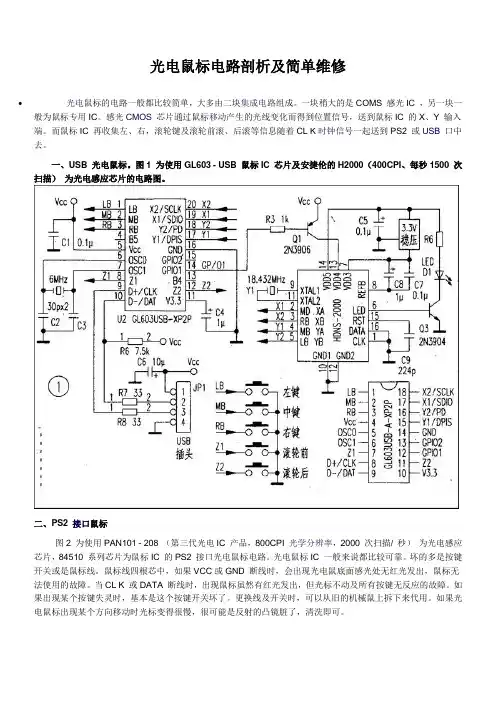

图1 为使用GL603 - USB 鼠标IC 芯片及安捷伦的H2000（400CPI、每秒1500 次
扫描）为光电感应芯片的电路图。

二、PS2 接口鼠标
图2 为使用PAN101 - 208 （第三代光电IC 产品，800CPI 光学分辨率，2000 次扫描/ 秒）为光电感应芯片，84510 系列芯片为鼠标IC 的PS2 接口光电鼠标电路。

光电鼠标IC 一般来说都比较可靠。

坏的多是按键开关或是鼠标线。

鼠标线四根芯中，如果VCC或GND 断线时，会出现光电鼠底面感光处无红光发出，鼠标无法使用的故障。

当CL K 或DATA 断线时，出现鼠标虽然有红光发出，但光标不动及所有按键无反应的故障。

如果出现某个按键失灵时，基本是这个按键开关坏了。

更换线及开关时，可以从旧的机械鼠上拆下来代用。

如果光电鼠标出现某个方向移动时光标变得很慢，很可能是反射的凸镜脏了，清洗即可。

高性能光电鼠标原理及电路图。

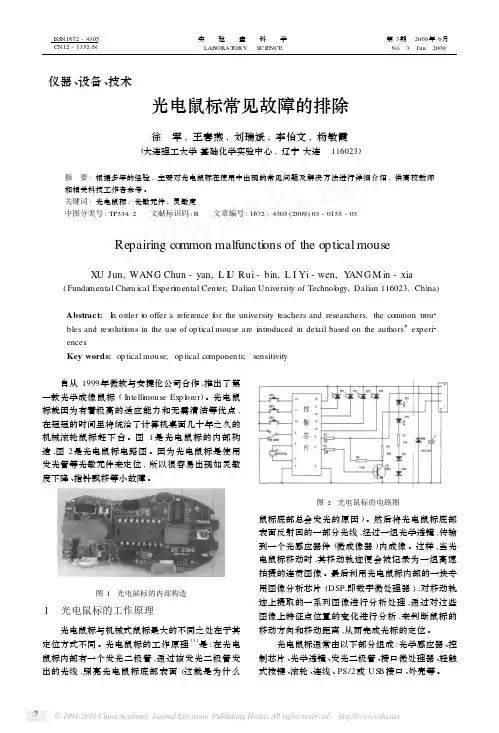

I SS N1672-4305CN12-1352/N实 验 室 科 学LABORAT ORY SC I ENCE 第3期　2009年6月No .3　Jun .2009仪器、设备、技术光电鼠标常见故障的排除徐　军,王春燕,刘瑞斌,李怡文,杨敏霞(大连理工大学基础化学实验中心,辽宁大连　116023)摘　要:根据多年的经验,主要对光电鼠标在使用中出现的常见问题及解决方法进行详细介绍,供高校教师和相关科技工作者参考。

关键词:光电鼠标;光敏元件;灵敏度中图分类号:TP334.2 文献标识码:B 文章编号:1672-4305(2009)03-0155-03Repairing co mmon malfuncti ons of the optical mouseXU Jun,WANG Chun -yan,L I U Rui -bin,L I Yi -wen,Y ANG M in -xia(Funda mental Che m ical Experi m ental Center,Dalian University of Technol ogy,Dalian 116023,China )Abstract:I n order t o offer a reference f or the university teachers and researchers,the common tr ou 2bles and res oluti ons in the use of op tical mouse are intr oduced in detail based on the authors ’experi 2ences .Key words:op tical mouse;op tical components;sensitivity 自从1999年微软与安捷伦公司合作,推出了第一款光学成像鼠标(I ntelli m ouse Exp l orer )。

学号：07111038姓名：潘宇专业：电子信息科学与技术现在的社会，电脑已经是一个非常普遍的事物，相信许多人都拥有个人电脑。

而对于一个经常使用电脑的人来说，拥有一个非常好用的鼠标将是一个相当惬意的事情。

而光电鼠标就是个不错的选择。

目前我们使用的鼠标一般都是光电鼠标，相对于传统的机械式鼠标，光电鼠标具有定位准确、移动流畅且不易脏污等优点。

并且，随着光电鼠标价格的不断下跌，取代机械式鼠标而成为市场主流的趋势已不可阻挡。

光电鼠标的工作原理光电鼠标与机械式鼠标最大的不同之处在于其定位方式不同。

机械鼠标主要由滚球、辊柱和光栅信号传感器组成。

当你拖动鼠标时，带动滚球转动，滚球又带动辊柱转动，装在辊柱端部的光栅信号传感器产生的光电脉冲信号反映出鼠标器在垂直和水平方向的位移变化，再通过电脑程序的处理和转换来控制屏幕上光标箭头的移动。

相对机械鼠标，光电鼠标在工作原理上作出了重大变革，在光电鼠标内部有一个发光二极管，工作时，通过该发光二极管发出的光线，照亮光电鼠标底部表面（这就是为什么鼠标底部总会发光的原因）。

然后将光电鼠标底部表面反射回的一部分光线，经过一组光学透镜，传输到一个光感应器件（微成像器）内成像。

这样，当光电鼠标移动时，其移动轨迹便会被记录为一组高速拍摄的连贯图像。

最后利用光电鼠标内部的一块专用图像分析芯片（DSP，即数字微处理器）对移动轨迹上摄取的一系列图像进行分析处理，通过对这些图像上特征点位置的变化进行分析，来判断鼠标的移动方向和移动距离，从而完成光标的定位。

根据上面所讲述的光学鼠标工作原理，我们可以了解到，影响鼠标性能的主要因素有哪些。

第一，成像传感器。

成像的质量高低，直接影响下面的数据的进一步加工处理。

第二，DSP处理器。

DSP处理器输出的x，y轴数据流，影响鼠标的移动和定位性能。

第三，SPI于MCU之间的配合。

数据的传输具有一定的时间周期性（称为数据回报率），而且它们之间的周期也有所不同，SPI主要有四种工作模式，另外鼠标采用不同的MCU，与电脑之间的传输频率也会有所不同，例如125MHZ、8毫秒；500MHz，2毫秒，我们可以简单的认为MCU可以每8毫秒向电脑发送一次数据，目前已经有三家厂商（罗技、Razer、Laview）使用了2毫秒的MCU，全速USB设计，因此数据从SPI传送到MCU，以及从MCU传输到主机电脑，传输时间上的配合尤为重要。

光电鼠标大拆解及机理介绍——多图详细说明这几天没事，突发奇想何不把偶不能用的废旧鼠标给拆了，详细的研究研究机理？？？………………虽然手头的两个鼠标都不是很先进，但是恰好可以演示基本的机理，从简入繁么，反正机理都是大同小异……说干就干，找来工具和鼠标【如图】——其实真正就用一把小螺丝刀拆鼠标，当然要从底部拆起，一般的鼠标底部也就一颗螺丝，【也有没有螺丝的，直接卡合的——这样的拆起来反倒不容易】把螺丝拧下来，就可轻松的把鼠标拆开。

像我手里这个IBM鼠标，就是尾部的两颗螺丝，取下来后，就能把顶盖拿下，【如图】至于另一个，就麻烦多了，偶把尾部的螺丝起下来后，仍然打不开，后来仔细琢磨，终于让我找到了关键所在——在商标贴膜的下面还有两颗螺丝，【大部分鼠标没有这样的设计，这是比较特殊的】，想确定商标下面有没有螺丝，只要用小螺丝刀在商标上稍微轻点，有螺丝的地方会凹下去，那么这样就可以撕去商标了出来了吧——取下来这两个螺丝后，把上盖稍向后提拉，前面的卡扣就会很轻松的拿下来，这样，上盖也被完美的取下，很容易吧现在，鼠标的内部结构就基本暴露在我们的面前了，就是这么简单的东西——但这些部件各有什么功用，鼠标的工作原理是什么，咱们后面详细说，偶先把最基本的部件名介绍下，如下图：这是正面然后我们把里面的线路板拿下来，看看反面我们再接通电源，哇，是不是很漂亮？？？没见过这样用鼠标的吧，不用担心，里面没有电，直接拿在手里也感觉不到什么……放上组合透镜放上滚轮反面——这个鼠标就拆到这再看看那个鼠标，两个差不多的，结构，正反面，【其实所有的光电鼠标原理基本都一样的，部件也差不多，只是做工、感光芯片及工艺的高低，还有的就是增加了些功能】，但这个设计还给光源的灯加了一个保护罩，也为了使光线更好的集中，直接抠下来就行【要从反面入手】差不多了……上个反面的图两个一比较，就知道，大同小异，基本上几十元的鼠标都是这个结构。

即使是罗技的高级光电鼠，元件也差不多，后面有图，大家可以对比下。

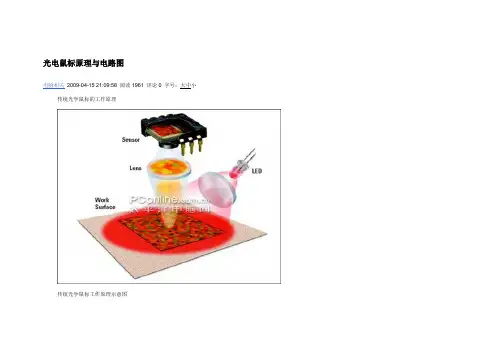

光电鼠标原理与电路图电脑相关2009-04-15 21:09:58 阅读1961 评论0 字号：大中小传统光学鼠标的工作原理传统光学鼠标工作原理示意图光学跟踪引擎部分横界面示意图光学鼠标主要由四部分的核心组件构成，分别是发光二极管、透镜组件、光学引擎（Optical Engine）以及控制芯片组成。

光学鼠标通过底部的LED灯，灯光以30度角射向桌面，照射出粗糙的表面所产生的阴影，然后再通过平面的折射透过另外一块透镜反馈到传感器上。

当鼠标移动的时候，成像传感器录得连续的图案，然后通过“数字信号处理器”(DSP)对每张图片的前后对比分析处理，以判断鼠标移动的方向以及位移，从而得出鼠标x, y方向的移动数值。

再通过SPI传给鼠标的微型控制单元（Micro Controller Unit）。

鼠标的处理器对这些数值处理之后，传给电脑主机。

传统的光电鼠标采样频率约为3000 Frames/sec（帧/秒），也就是说它在一秒钟内只能采集和处理3000张图像。

根据上面所讲述的光学鼠标工作原理，我们可以了解到，影响鼠标性能的主要因素有哪些。

第一，成像传感器。

成像的质量高低，直接影响下面的数据的进一步加工处理。

第二，DSP处理器。

DSP处理器输出的x，y轴数据流，影响鼠标的移动和定位性能。

第三，SPI于MCU之间的配合。

数据的传输具有一定的时间周期性（称为数据回报率），而且它们之间的周期也有所不同，SPI主要有四种工作模式，另外鼠标采用不同的MCU，与电脑之间的传输频率也会有所不同，例如125MHZ、8毫秒；500MHz，2毫秒，我们可以简单的认为MCU可以每8毫秒向电脑发送一次数据，目前已经有三家厂商（罗技、Razer、Laview）使用了2毫秒的MCU，全速USB设计，因此数据从SPI传送到MCU，以及从MCU传输到主机电脑，传输时间上的配合尤为重要。

光电鼠标电路图。

鼠标的常见故障和简单维修方法鼠标的故障分析与维修比较简单，大部分故障为接口或按键接触不良、断线、机械定位系统脏污。

少数故障为鼠标内部元器件或电路虚焊，这主要存在于某些劣质产品中，其中尤以发光二极管、IC电路损坏居多。

下面是鼠标的常见故障和简单维修方法，欢迎阅读了解。

常见故障一：找不到鼠标1.鼠标彻底损坏，需要更换新鼠标。

2.鼠标与主机连接串口或PS/2口接触不良，仔细接好线后，重新启动即可。

3.主板上的串口或PS/2口损坏，这种情况很少见，如果是这种情况，只好去更换一个主板或使用多功能卡上的串口。

4.鼠标线路接触不良，这种情况是最常见的。

接触不良的点多在鼠标内部的电线与电路板的连接处。

故障只要不是再PS/2接头处，一般维修起来不难。

通常是由于线路比较短，或比较杂乱而导致鼠标线被用力拉扯的原因，解决方法是将鼠标打开，再使用电烙铁将焊点焊好。

还有一种情况就是鼠标线内部接触不良，是由于时间长而造成老化引起的，这种故障通常难以查找，更换鼠标是最快的解决方法。

常见故障二：鼠标能显示，但无法移动鼠标的灵活*下降，鼠标指针不像以前那样随心所欲，而是反应迟钝，定位不准确，或干脆不能移动了。

这种情况主要是因为鼠标里的机械定位滚动轴上积聚了过多污垢而导致传动失灵，造成滚动不灵活。

维修的重点放在鼠标内部的X轴和Y轴的传动机构上。

解决方法是，可以打开胶球锁片，将鼠标滚动球卸下来，用干净的布蘸上中*洗涤剂对胶球进行清洗，摩擦轴等可用采用酒精进行擦洗。

最好在轴心处滴上几滴缝纫机油，但一定要仔细，不要流到摩擦面和码盘栅缝上了。

将一切污垢清除后，鼠标的灵活*恢复如初。

常见故障三：鼠标按键失灵1.鼠标按键无动作，这可能是因为鼠标按键和电路板上的微动开关距离太远或点击开关经过一段时间的使用而反*能力下降。

拆开鼠标，在鼠标按键的下面粘上一块厚度适中的塑料片，厚度要根据实际需要而确定，处理完毕后即可使用。

2.鼠标按键无法正常*起，这可能是因为当按键下方微动开关中的碗形接触片断裂引起的，尤其是塑料簧片长期使用后容易断裂。

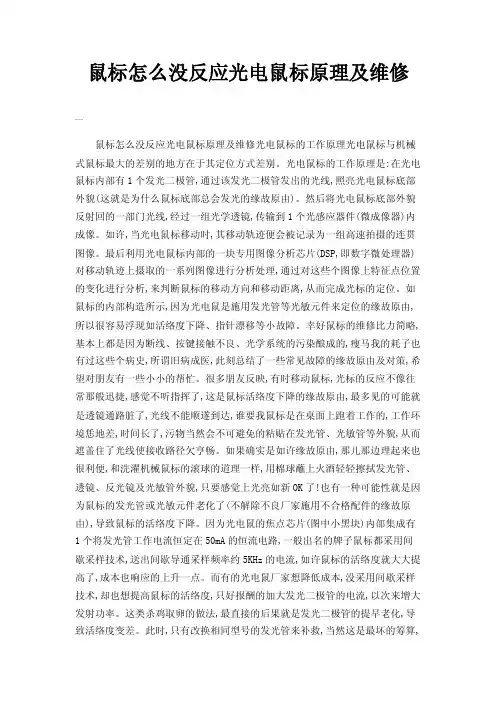

鼠标怎么没反应光电鼠标原理及维修00鼠标怎么没反应光电鼠标原理及维修光电鼠标的工作原理光电鼠标与机械式鼠标最大的差别的地方在于其定位方式差别。

光电鼠标的工作原理是:在光电鼠标内部有1个发光二极管,通过该发光二极管发出的光线,照亮光电鼠标底部外貌(这就是为什么鼠标底部总会发光的缘故原由)。

然后将光电鼠标底部外貌反射回的一部门光线,经过一组光学透镜,传输到1个光感应器件(微成像器)内成像。

如许,当光电鼠标移动时,其移动轨迹便会被记录为一组高速拍摄的连贯图像。

最后利用光电鼠标内部的一块专用图像分析芯片(DSP,即数字微处理器)对移动轨迹上摄取的一系列图像进行分析处理,通过对这些个图像上特征点位置的变化进行分析,来判断鼠标的移动方向和移动距离,从而完成光标的定位。

如鼠标的内部构造所示,因为光电鼠是施用发光管等光敏元件来定位的缘故原由,所以很容易浮现如活络度下降、指针漂移等小故障。

幸好鼠标的维修比力简略,基本上都是因为断线、按键接触不良、光学系统的污染酿成的,瘦马我的耗子也有过这些个病史,所谓旧病成医,此刻总结了一些常见故障的缘故原由及对策,希望对朋友有一些小小的帮忙。

很多朋友反映,有时移动鼠标,光标的反应不像往常那般迅捷,感觉不听指挥了,这是鼠标活络度下降的缘故原由,最多见的可能就是透镜通路脏了,光线不能顺遂到达,谁要我鼠标是在桌面上跑着工作的,工作环境恁地差,时间长了,污物当然会不可避免的粘贴在发光管、光敏管等外貌,从而遮盖住了光线使接收路径欠亨畅。

如果确实是如许缘故原由,那儿那边理起来也很利便,和洗濯机械鼠标的滚球的道理一样,用棉球蘸上火酒轻轻擦拭发光管、透镜、反光镜及光敏管外貌,只要感觉上光亮如新OK了!也有一种可能性就是因为鼠标的发光管或光敏元件老化了(不解除不良厂家施用不合格配件的缘故原由),导致鼠标的活络度下降。

因为光电鼠的焦点芯片(图中小黑块)内部集成有1个将发光管工作电流恒定在50mA的恒流电路,一般出名的牌子鼠标都采用间歇采样技术,送出间歇导通采样频率约5KHz的电流,如许鼠标的活络度就大大提高了,成本也响应的上升一点。

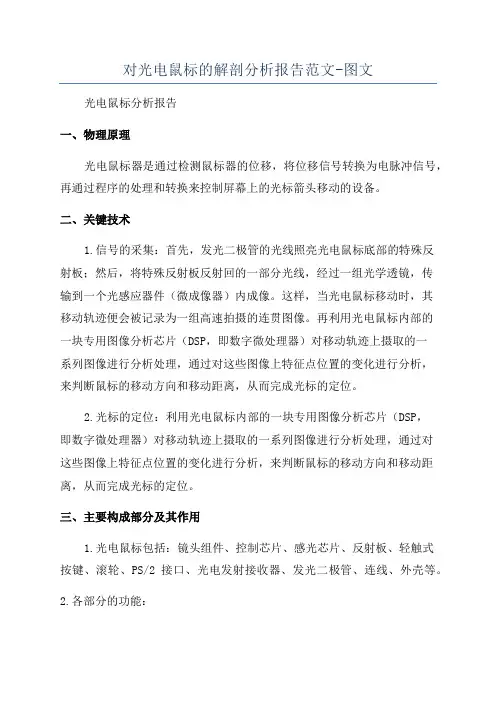

对光电鼠标的解剖分析报告范文-图文光电鼠标分析报告一、物理原理光电鼠标器是通过检测鼠标器的位移，将位移信号转换为电脉冲信号，再通过程序的处理和转换来控制屏幕上的光标箭头移动的设备。

二、关键技术1.信号的采集：首先，发光二极管的光线照亮光电鼠标底部的特殊反射板；然后，将特殊反射板反射回的一部分光线，经过一组光学透镜，传输到一个光感应器件（微成像器）内成像。

这样，当光电鼠标移动时，其移动轨迹便会被记录为一组高速拍摄的连贯图像。

再利用光电鼠标内部的一块专用图像分析芯片（DSP，即数字微处理器）对移动轨迹上摄取的一系列图像进行分析处理，通过对这些图像上特征点位置的变化进行分析，来判断鼠标的移动方向和移动距离，从而完成光标的定位。

2.光标的定位：利用光电鼠标内部的一块专用图像分析芯片（DSP，即数字微处理器）对移动轨迹上摄取的一系列图像进行分析处理，通过对这些图像上特征点位置的变化进行分析，来判断鼠标的移动方向和移动距离，从而完成光标的定位。

三、主要构成部分及其作用1.光电鼠标包括：镜头组件、控制芯片、感光芯片、反射板、轻触式按键、滚轮、PS/2接口、光电发射接收器、发光二极管、连线、外壳等。

2.各部分的功能：镜头负责将已经被照亮的鼠标底部图像传送至光学感应器底部的小孔中。

负责协调光电鼠标中各元器件的工作，并与外部电路进行沟通（桥接）及各种信号的传送和收取。

负责采集、接收由鼠标底部光学透镜传递过来的光线（并同步成像），将二极管的光反射到镜头组件上。

以触动式来连接电路，触发控制芯片工作。

带动光电发射接收器的转轴转动和触动轻触式开关。

能产生翻页脉冲信号，此脉冲信号经过控制芯片传送给Window操作系统，便可以产生翻页动作了。

将数据传输给电脑。

四、各部件之间的连接关系及工作机理轻触式按键、光电发射接收器和镜头组件所得到的信号，全部传给控制芯片处理后通过线由p接口传给电脑。

五、主要功能及性能特点六、可进行的技术创新或创意1.能否通过移动鼠标垫而固定镜头组件或二者同时发生相对运动，来控制屏幕上的鼠标图标移动。

光电鼠标原理电路图光电鼠标是一种基于光电传感器原理工作的鼠标设备。

它使用红外光或者激光来感知鼠标在平面上的运动。

以下是光电鼠标的工作原理和电路图。

工作原理：1. 光电传感器：光电鼠标使用光电传感器来感知鼠标在平面上的运动。

光电传感器包含一个发光二极管（LED）和一个光电二极管。

LED发出红外光或激光束，射向平面表面。

当光束射到平面上的纹理或边缘时，会因反射或散射而发生改变。

2. 光电二极管：光电二极管在光束射到平面上的特定位置时，可以感知到光的变化。

光电二极管会将感知到的光信号转化为电信号。

3. 运动检测：光电鼠标会通过感知光电传感器的输出信号来检测鼠标在平面上的运动。

当鼠标移动时，感知到的光信号会发生变化，进而能够计算出鼠标的运动方向和速度。

4. 数据传输：光电鼠标将检测到的运动信息通过连接线传输到计算机。

计算机根据传输的信息来控制光标在屏幕上的移动。

电路图：（以下是一种基本的光电鼠标电路图示意图，实际电路可能会有所不同）+5V│┌─┼───┐LED1───┤ ├──────┬─→ GND│ │┌─┼───┐Key1───┤ ├──────┤│ │C1────────┘ └──────┤OPAMP1│ │R1│┼─────── OUT注：图中的元件：- LED1: 发光二极管- Key1: 光电二极管- C1: 用于滤波的电容- OPAMP1: 运算放大器- R1: 电阻- OUT: 输出信号总结：光电鼠标利用光电传感器来感知鼠标在平面上的运动，在电路图中使用了发光二极管、光电二极管以及其他相关元件。

这些元件配合在一起，实现了鼠标运动的检测和数据传输。

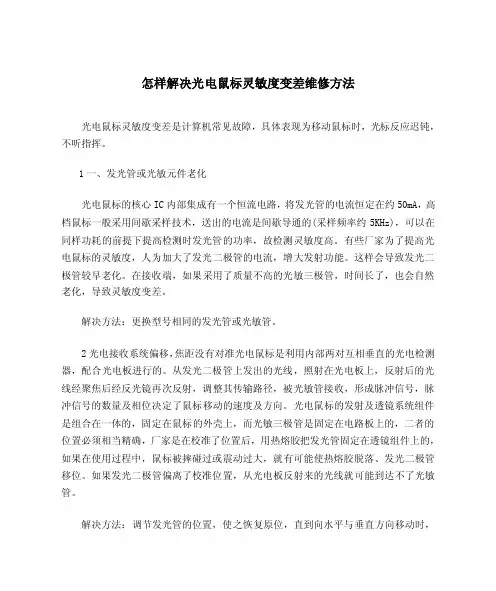

怎样解决光电鼠标灵敏度变‎差维修方法光电鼠标灵敏‎度变差是计算机常见故障，‎具体表现为移动鼠标时，光‎标反应迟钝，不听指挥。

‎1一、发光管或光敏元件老‎化光电鼠标的核心IC内‎部集成有一个恒流电路，将‎发光管的电流恒定在约50‎m A，高档鼠标一般采用间‎歇采样技术，送出的电流是‎间歇导通的(采样频率约5‎K Hz)，可以在同样功耗‎的前提下提高检测时发光管‎的功率，故检测灵敏度高。

‎有些厂家为了提高光电鼠标‎的灵敏度，人为加大了发光‎二极管的电流，增大发射功‎能。

这样会导致发光二极管‎较早老化。

在接收端，如果‎采用了质量不高的光敏三极‎管，时间长了，也会自然老‎化，导致灵敏度变差。

解‎决方法：更换型号相同的发‎光管或光敏管。

2光电接‎收系统偏移，焦距没有对准‎光电鼠标是利用内部两对互‎相垂直的光电检测器，配合‎光电板进行的。

从发光二极‎管上发出的光线，照射在光‎电板上，反射后的光线经聚‎焦后经反光镜再次反射，调‎整其传输路径，被光敏管接‎收，形成脉冲信号，脉冲信‎号的数量及相位决定了鼠标‎移动的速度及方向。

光电鼠‎标的发射及透镜系统组件是‎组合在一体的，固定在鼠标‎的外壳上，而光敏三极管是‎固定在电路板上的，二者的‎位置必须相当精确，厂家是‎在校准了位置后，用热熔胶‎把发光管固定在透镜组件上‎的，如果在使用过程中，鼠‎标被摔碰过或震动过大，就‎有可能使热熔胶脱落、发光‎二极管移位。

如果发光二极‎管偏离了校准位置，从光电‎板反射来的光线就可能到达‎不了光敏管。

解决方法：‎调节发光管的位置，使之恢‎复原位，直到向水平与垂直‎方向移动时，指针最灵敏为‎止，再用少量的502胶水‎固定发光管的位置，合上盖‎板即可。

3外界光线影响‎,为了防止外界光线的影响‎，透镜组件的裸露部分是用‎不透光的黑纸遮住的，使光‎线在暗箱中传递，如果黑纸‎脱落，导致外界光线照射到‎光敏管上，就会使光敏管饱‎和，数据处理电路得不到正‎确的信号，导致光电鼠标灵‎敏度变差。

光电鼠标原理及维修光电鼠标是一种现代的鼠标设备，其工作原理基于光电传感技术。

下面是关于光电鼠标原理及维修的详细描述：光电鼠标采用了LED（发光二极管）和光电传感器来进行工作。

当鼠标在表面移动时，LED会发射出一束光，这束光经过表面反射回到鼠标上的光电传感器。

光电传感器会检测到这束光的强度和位置，并将这些信息转化为电信号。

随着鼠标在表面上移动，光电传感器会持续不断地检测并转化为电信号。

这些电信号会被传送到计算机，计算机会根据这些信号来确定鼠标的位置和移动方向。

光电鼠标的维修：1.清洁鼠标表面：由于光电鼠标是直接接触表面工作的，表面上可能会积累灰尘和污垢。

在维修光电鼠标之前，首先应将鼠标表面清洁干净，以确保光线可以正常照射到表面。

2.检查鼠标连接：光电鼠标一般使用USB接口进行连接，检查连接是否良好，确保鼠标与计算机之间的连接正常。

3.检查驱动程序：在一些情况下，光电鼠标可能出现不正常工作的问题。

这时应检查计算机中的鼠标驱动程序是否正确安装和更新。

如果驱动程序有问题，可以尝试重新安装或更新驱动程序。

4.启用鼠标指针加速功能：有些光电鼠标可能会出现移动速度过慢的问题，这时可以尝试启用计算机的鼠标指针加速功能，以提高鼠标的移动速度。

5.更换鼠标垫：光电鼠标在使用时需要与表面接触，鼠标垫的选择可能会影响鼠标的工作效果。

如果使用的是不适合光电鼠标的鼠标垫，可以考虑更换适合的鼠标垫。

6.检查鼠标光电传感器：如果以上方法都无法解决问题，可能是鼠标的光电传感器出现了故障。

这时可以尝试打开鼠标进行检查，并用棉棒蘸取少量酒精清洁光电传感器。

如果清洁后依然无效，可能需要更换光电传感器。

总结：光电鼠标是一种采用LED和光电传感器工作原理的鼠标设备。

在维修光电鼠标时，我们可以首先尝试清洁鼠标表面，检查鼠标连接和驱动程序，启用鼠标指针加速功能以及更换鼠标垫。

如果这些方法都无法解决问题，可能需要检查和更换鼠标的光电传感器。

光电鼠标不能移动和鼠标灯不亮的维修办法光电鼠标不能移动和鼠标灯不亮的维修办法光电鼠标器是通过检测鼠标器的位移，将位移信号转换为电脉冲信号，再通过程序的处理和转换来控制屏幕上的光标箭头的移动的一种硬件设备。

光电鼠标的光电传感器取代了传统的滚球。

这类传感器需要与特制的、带有条纹或点状图案的垫板配合使用。

鼠标研究报告显示：光电鼠标用光断续器来判断信号，其最显著特点就是需要使用一块特殊的反光板作为鼠标移动时的垫。

这块垫的主要特征是它的微细的一黑一白相间的点。

这是因为，在光电鼠标的底部，有一个发光二极管和两个相互垂直的光敏管。

当发光二极管分别照射到白点和黑点时，会产生折射和不折射两种状态，而光敏管对这两种状态进行处理后便会产生相应的信号，从而促使电脑作出反应。

如果没有那块垫，光电鼠标就不能工作。

但如果光电鼠标不能移动怎么办呢?光电鼠标不能移动鼠标灯不亮的处理办法故障现象：光电鼠标的指针只能左右移动，而不能上下移动。

分析解决：开始以为光电鼠标垫被摩擦得太光滑了，可换了一块鼠标垫还是如此。

难道是橡胶球和滚轴太脏而导致转动不灵活?遂拆开鼠标底盖，取出橡胶球，使用无水酒精擦洗x方向滚轴、y 方向滚轴以及橡胶球。

然后用手指轻轻的转动滚轴，感觉很灵活，不像是被脏东西“绊住”，就小心地装好，可故障却依旧。

难道它要“寿终正寝”了?抱着“死马当活马医”的想法我拧掉螺丝，慢慢地拆下了上盖，让它的“五脏六腑”暴露出来。

仔细观察：光电鼠标内置了两个滚轴，分别是x方向滚轴和y方向滚轴，这两个滚轴都与可以滚动的橡胶球接触。

而在滚轴的一端有一个带小孔的轮子，在轮子的两边分别有一个发光二极管和光敏晶体管。

当滚轮被带动时，发光二极管发出的光照到光敏晶体管上，从而产生表示位移的脉冲信号，通过鼠标的控制芯片转换处理后，被cpu 接收并对其计数。

同时，x、y方向滚轴分别对应着屏幕上的横轴和纵轴，脉冲信号的数量和频率决定了鼠标在屏幕上移动的距离和速度。

光电鼠标常见故障维修方法1．一笔记本电脑配的光电小鼠标，因多次跌落而失灵。

晃动鼠标，里边发出“哗啦啦”的声响。

打开外壳，发现电路板四个角的固定柱齐根折断，电路板及光通道组件无法固定。

还好，四个折断的立柱都在鼠标内。

怎样重新将其固定呢？如果还将它们粘在底座上，定位就成了问题，因为立柱位置稍有偏差，柱尖就不能伸进电路板的固定孔中。

运用逆向思维，将四个立柱直接用502胶水固定到电路板的固定孔中而成为一体（如图1所示），然后，放入底座，利用鼠标上盖中间的立柱将电路板压紧即可。

2．用鼠标单击每一个文件或文件夹，便执行打开的动作，而且，在文档中用鼠标左键拖动的方法，不能将想要的文字选定。

但电脑“文件夹选项”中设置的打开方式分明是“双击打开项目”。

这是鼠标按键中的铜片脏污导致的接触异常，使单击的动作变成双击的结果。

用注射器针尖弯成钩子，将鼠标按键上盖两边的卡子向外勾开，取下上盖（不要弄丢了小按钮），就能看到如图2所示的铜片，向右稍微用力就能将其取下，清理铜片及立柱即可。

回装时的技巧是，先将上盖口朝上，再放入小按钮，接着将底座自上而下扣上即可。

经这样处理效果仍不理想的话，只有更换它。

3．桌面上光标移动速度总跟不上鼠标的移动速度，反应很慢。

经对比试验，鼠标直接在桌子上使用时情况稍好些，但放到鼠标垫上使用时就更糟。

分析其原因是，桌子表面是浅色的，光的反射性能较好，而深色鼠标垫的反光性能较差，但正常鼠标却不会出现上述情况。

仔细与正常鼠标对比，发现该鼠标内的红光有点弱，测试红色发光二极管工作电压却基本正常，最后，将红色发光二极管换新后鼠标恢复正常。

4．滚轮轴折断的修复。

滚轮端部的六棱轴部分较细，用力过大时容易从根部折断。

维修时将烙铁头固定好，两手分别拿着断轴，把两个断裂面小心放到烙铁上同时加热，待其熔化后迅速压在一起。

操作时要保证两部分共轴，不偏心。

熔化后轴会变短些，但并不影响使用。

.实践表明，这种方法的粘接强度远大于用其它粘合剂。

常见鼠标的电路、性能及维修一、PS/2口光机鼠标这种鼠标用于主板上有PS/2鼠标口的机型，该口引脚定义见图1。

图2为Compaq微机原配的台湾罗技公司生产的M-SF14-2型双键鼠标，其工作原理为：移动鼠标时胶球滚动，带动X、Y轴两只光栅码盘转动，发光二极管LD1、LD2发出的光经码盘栅缝照射到LQ1、LQ2上，LQ1、LQ2分别是由两只光敏元件组成的检测头，因此它不但可检测明、暗变化，对码盘转动计数，同时又可根据两只光敏头亮暗的顺序检测转动方向。

U1为罗技公司的鼠标专用芯片,Q1为发光二极管工作开关，D2、D3、Q1、R3组成恒流电路，将Q1导通时的电流恒定在约50mA。

LQ1、LQ2检测的信号经(5)～(8)脚进入U1，经处理后由(12)脚向计算机送出数据。

其中(16)、(17)、(18)脚分别为左中右键输入端，因该鼠标为双键，故(17)脚接地未用。

XT1为晶振，工作频率为4MHz，R5、C5组成复位电路，上电时自动对(20)脚复位。

二、串口光机鼠标这种鼠标用于主板上没有PS/2口的机型，多被旧式兼容机采用。

该鼠标接口为9针D型插头，接在主机COM1或COM2口上，计算机9针串口的引脚定义见下图3。

线路中左端标号为9针D头插针序号并标明了信号名，鼠标工作时(3)脚为低电平，(7)脚为高电平，数据从(2)脚输出。

其中鼠标典型电路见图4。

三、光电鼠标下图为一款光电鼠标电路。

从图4可以看出，图五虚线以下部分连控制芯片都与串口鼠标相似，只是检测信号来自一片光敏IC。

工作时，鼠标在专用印有黑白网格的板上移动，X、Y发光管发出的光经网格板反射后经镜头照在光敏IC 上，检出信号经(9)～(12)脚送到IC1的(13)～(16)脚，其余过程与串口鼠标相同。

四、带滚动条控制滚轮的鼠标这是在Windows操作系统流行以来出现的鼠标，用它在Windows下浏览翻页十分方便。

它与上述鼠标没有本质区别只是增加了一、两路光电输入口。

自己动手电脑鼠标简单维修【图解】近日，使用了一年多了联·想OEM光电USB鼠标有了一点小故障，左键单击变成了双击的效果，使用当中经常造成双击的误操作；估计大概也就是左键的触点按键出现故障了而已，自己简单维修更换一下这个触点按键就好了。

也不必再去花钱更换一个鼠标，鼠标这玩意，还是自己习惯的鼠标最好用了；这个常见的联想光电鼠标，配备在大多数联想笔记本电脑上，最近很多这样的鼠标，开始有假货了。

用了接近两年了表面都已经磨掉了颜色，比较耐用比普通的杂牌鼠；鼠标的底面，一般而言鼠标都由1颗~3颗鼠标来固定底板，通常便宜货都是一颗，其余利用暗扣来固定。

有可能是外露的，也有可能是隐藏在了鼠标脚垫的下面。

注意，有些外露固定螺丝的，JS会把标示贴在螺丝上，如果是这样，私自拆会损坏JS的贴标，同时将会失去质保；今天的这位鼠标老弟的固定螺丝隐藏在了脚垫的下面，所以我们首先使用钢刀片轻轻从一边把脚垫翘起来，就可以看到螺丝了。

如果遇到脚垫不干胶失效的，我们可以自己购买双面胶，剪成脚垫的形状，贴上去就可以稳稳当当的贴住它了。

扭下固定螺丝之后，注意鼠标出线口两边会有暗扣，小心的向外开启，整个鼠标就可以安全的一分为二了。

注意一下如果出现口两端的暗扣损坏，基本上这个鼠标就报废了喔。

取下电路板，确认故障的触点开关，更换它。

接下来出场的是三个要使用到的工具，分别是电烙铁、松香、吸锡器和焊锡；电烙铁这种小工具一般家庭当中可能都会有备用，吸锡器有了它可以将焊点上的焊锡，很轻松的从焊点以及元件的管脚上清理干净，所以用烙铁的话一定要买一个这玩意配合使用，价格很便宜的，10元左右；找一个废旧的鼠标，如果没有可以到电子市场自己购买一个鼠标触点按键，很便宜且通用的，一般便宜货都是普通按键，如果是高档鼠标，用品牌触点按键，比如欧姆龙之类的可以到淘宝买，或者直接换普通也可以的；我这里就是找到了一个废旧的鼠标，这都是在工作当中损坏的鼠标收集下来的，有一大箱子都是留做备件了：）！使用电烙铁，把触点开关烙下来，用吸锡器配合电烙铁，很容易就取下来了。

罗技光电鼠标拆解与分析by louiskoochen最近家里鼠标陆续出了点问题，拆开研究了一下。

1.罗技光电鼠标说实话，内部结构比我想象的更简单。

主要结构为：左键1，右键2，中键3, 光学感应器IC 4，发光二极管5，USB通讯插座6.整个电路非常简单，就3个微动开关按键，发光管和传感器IC，及其外围的阻容，一块2层板搞定。

除了IC值点钱，其他都是便宜货。

上盖有有块厚铁片7，仅仅是为了增加重量，让人拿手上有点质感。

粗略估了成本，上下盖3块,板卡PCBA 15块，USB线2块，一共大概20块。

零售60，毛利率非常高。

值得一提的是鼠标滚轮的设计。

我们知道，滚轮有滚动和下按两个操作，而且滚动时会像齿轮一样一格一格的转动。

下面看看分别是怎么实现的。

下按：通过塑胶件9将滚轮的下压传到到微动开关3上，触发按键操作。

通过弹簧10将滚轮弹回原位滚动：注意看滚轮，中间并不是空心，而是由很多辐条组成，这当然不是为了美观。

我推测，11应该是红外发光管，12是红外接收器。

当滚轮转动时，间隔的辐条会偶尔遮挡住红外光。

接收器一直在收得到/收不到红外光的状态间切换。

传感器IC 4会对切换的次数进行计数，便知道辐条出现了几次，从而知道滚轮转动了多少度。

因此，辐条的密度决定了滚轮滚动的分辨率。

那滚动时像齿轮一样一格一格的咔咔声是怎么回事？看看弹簧8，它的末端顶在滚轮的内侧，而滚轮内侧有很多均匀分布的凸起，类似路上的减速带。

每次滚轮滚动后，弹簧8的末端都会被凸起挡住而使滚轮停下来。

咔咔声就是弹簧8与凸起碰撞的声音。

为什么一定要一格一格的滚动？因为只有这样才能将滚轮的滚动定量化，离散化。

比如，当你阅读文档时，想用滚轮向下滚动一行，如果没有弹簧8，你可能一不小心就滚动了2行或者3行，人手很难控制得那么精确。

所以，尽管这个设计会带来咔咔的噪声，却是保证用户体验必不可少的。

山寨点的鼠标为了省成本，没有用红外光来检测滚轮转动，而是将滚轮直接与机械齿轮连接，从物理上保证滚动的离散化。
