光电鼠标工作原理 物理

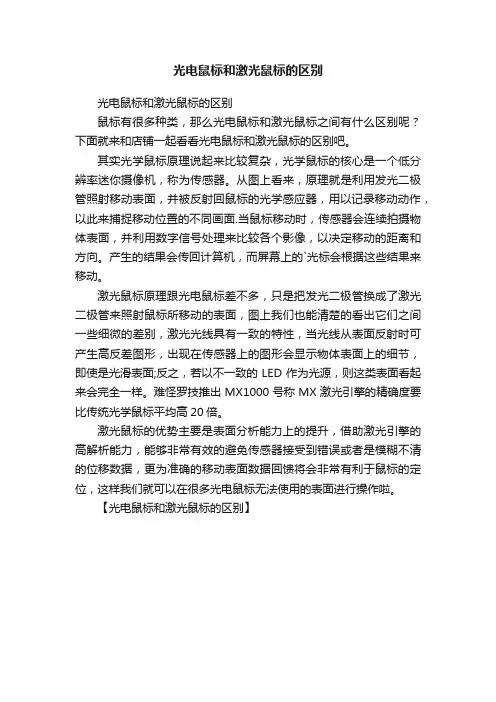

光电鼠标和激光鼠标的区别
光电鼠标和激光鼠标的区别
鼠标有很多种类，那么光电鼠标和激光鼠标之间有什么区别呢？下面就来和店铺一起看看光电鼠标和激光鼠标的区别吧。

其实光学鼠标原理说起来比较复杂，光学鼠标的核心是一个低分辨率迷你摄像机，称为传感器。

从图上看来，原理就是利用发光二极管照射移动表面，并被反射回鼠标的光学感应器，用以记录移动动作，以此来捕捉移动位置的不同画面.当鼠标移动时，传感器会连续拍摄物体表面，并利用数字信号处理来比较各个影像，以决定移动的距离和方向。

产生的结果会传回计算机，而屏幕上的`光标会根据这些结果来移动。

激光鼠标原理跟光电鼠标差不多，只是把发光二极管换成了激光二极管来照射鼠标所移动的表面，图上我们也能清楚的看出它们之间一些细微的差别，激光光线具有一致的特性，当光线从表面反射时可产生高反差图形，出现在传感器上的图形会显示物体表面上的细节，即使是光滑表面;反之，若以不一致的LED作为光源，则这类表面看起来会完全一样。

难怪罗技推出MX1000号称MX激光引擎的精确度要比传统光学鼠标平均高20倍。

激光鼠标的优势主要是表面分析能力上的提升，借助激光引擎的高解析能力，能够非常有效的避免传感器接受到错误或者是模糊不清的位移数据，更为准确的移动表面数据回馈将会非常有利于鼠标的定位，这样我们就可以在很多光电鼠标无法使用的表面进行操作啦。

【光电鼠标和激光鼠标的区别】。

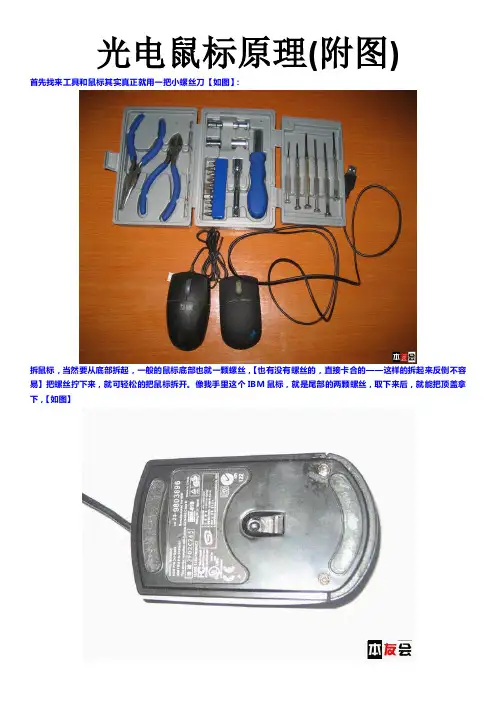

光电鼠标原理(附图)首先找来工具和鼠标其实真正就用一把小螺丝刀【如图】：拆鼠标，当然要从底部拆起，一般的鼠标底部也就一颗螺丝，【也有没有螺丝的，直接卡合的——这样的拆起来反倒不容易】把螺丝拧下来，就可轻松的把鼠标拆开。

像我手里这个IBM鼠标，就是尾部的两颗螺丝，取下来后，就能把顶盖拿下，【如图】至于另一个，就麻烦多了，偶把尾部的螺丝起下来后，仍然打不开，后来仔细琢磨，终于让我找到了关键所在——在商标贴膜的下面还有两颗螺丝，【大部分鼠标没有这样的设计，这是比较特殊的】，想确定商标下面有没有螺丝，只要用小螺丝刀在商标上稍微轻点，有螺丝的地方会凹下去，那么这样就可以撕去商标了。

出来了吧——取下来这两个螺丝后，把上盖稍向后提拉，前面的卡扣就会很轻松的拿下来，这样，上盖也被完美的取下，很容易吧现在，鼠标的内部结构就基本暴露在我们的面前了，就是这么简单的东西——但这些部件各有什么功用，鼠标的工作原理是什么，咱们后面详细说，偶先把最基本的部件名介绍下，如下图: 这是正面然后我们把里面的线路板拿下来，看看反面我们再接通电源，哇，是不是很漂亮？没见过这样用鼠标的吧，不用担心，里面没有电，直接拿在手里也感觉不到什么……放上组合透镜放上滚轮反面【其实所有的光电鼠标原理基本都一样的，部件也差不多，只是做工、感光芯片及工艺的高低，还有的就是增加了些功能】，但这个设计还给光源的灯加了一个保护罩，也为了使光线更好的集中，直接抠下来就行【要从反面入手】差不多了……上个反面的图.【基本原理】光电鼠标的工作原理是：在光电鼠标内部有一个发光二极管，通过该发光二极管发出的光线，照亮光电鼠标底部表面（这就是为什么鼠标底部总会发光的原因）。

然后将光电鼠标底部表面反射回的一部分光线，经过一组光学透镜【光学透镜图】传输到一个光感应器件（微成像器）内成像现在，翻过一只发红光的光学鼠标，您都可以看到一个小凹坑，里面有一个小棱镜和一个透镜。

工作时，从棱镜中会发出一束很强的红色光线照射到桌面上，然后通过桌面不同颜色或凹凸点的运动和反射，来判断鼠标的运动。

无线光电鼠标设计无线光电鼠标是一种通过光学传感器来感知鼠标在平面上移动并将其转化为电子信号用于控制计算机操作的设备。

相比传统的机械鼠标，光电鼠标具有更高的精确度和灵敏度，且无需使用鼠标垫，操作更为顺畅。

本文将介绍一种基于无线技术的光电鼠标设计。

一、设计原理1.光学传感器：光学传感器是用于感知鼠标在平面上移动的关键组件。

它通过红外线激光照射在平面上，利用接收器接收反射光并转化为电子信号。

光电鼠标通常使用光学传感器，而非机械滚轮来感知鼠标的移动。

2.无线通信：无线光电鼠标采用无线通信技术与计算机进行通信。

一般而言，鼠标通过无线信号传输模块将感测到的鼠标位置信息转化为离散的数字信号，并通过无线接收器发送给计算机。

3.电源管理：由于无线光电鼠标是无线设备，因此电源管理是设计中需要考虑的一个重要因素。

光电鼠标通常通过电池供电，而无线光电鼠标设计中需要考虑如何提高电池寿命，以及如何设计低功耗的电路。

二、无线光电鼠标的设计过程1.系统结构设计：首先，需要设计鼠标的整体结构，包括外壳、按键、光学传感器和无线通信模块等组件的放置。

同时，还需要确定适用于无线光电鼠标的鼠标跟踪算法。

2.硬件设计：硬件设计包括电路设计和电路实现两个阶段。

在电路设计阶段，需要设计电路并选取合适的元器件，如传感器、无线通信模块和按键等。

在电路实现阶段，需要制作电路板及相关电子元件，如红外线激光发射器、激光传感器、无线模块等。

3.软件设计：在软件设计阶段，需要设计鼠标的驱动程序和控制程序。

驱动程序用于控制无线光电鼠标与计算机的通信，而控制程序用于处理鼠标移动数据并将其转化为计算机操作指令，实现指针的移动和点击等功能。

4.电源管理：电源管理是无线光电鼠标设计中的一个关键问题。

设计者需要考虑如何降低系统的功耗以延长电池寿命，例如通过降低工作频率、优化电路中的功耗等方式来实现。

三、设计思路与注意事项1.根据无线光电鼠标的使用场景和目标用户，确定设计要求和性能指标，如无线通信距离、精度和灵敏度等。

光电鼠标原理电路图光电鼠标是一种基于光电传感器原理工作的鼠标设备。

它使用红外光或者激光来感知鼠标在平面上的运动。

以下是光电鼠标的工作原理和电路图。

工作原理：1. 光电传感器：光电鼠标使用光电传感器来感知鼠标在平面上的运动。

光电传感器包含一个发光二极管（LED）和一个光电二极管。

LED发出红外光或激光束，射向平面表面。

当光束射到平面上的纹理或边缘时，会因反射或散射而发生改变。

2. 光电二极管：光电二极管在光束射到平面上的特定位置时，可以感知到光的变化。

光电二极管会将感知到的光信号转化为电信号。

3. 运动检测：光电鼠标会通过感知光电传感器的输出信号来检测鼠标在平面上的运动。

当鼠标移动时，感知到的光信号会发生变化，进而能够计算出鼠标的运动方向和速度。

4. 数据传输：光电鼠标将检测到的运动信息通过连接线传输到计算机。

计算机根据传输的信息来控制光标在屏幕上的移动。

电路图：（以下是一种基本的光电鼠标电路图示意图，实际电路可能会有所不同）+5V│┌─┼───┐LED1───┤ ├──────┬─→ GND│ │┌─┼───┐Key1───┤ ├──────┤│ │C1────────┘ └──────┤OPAMP1│ │R1│┼─────── OUT注：图中的元件：- LED1: 发光二极管- Key1: 光电二极管- C1: 用于滤波的电容- OPAMP1: 运算放大器- R1: 电阻- OUT: 输出信号总结：光电鼠标利用光电传感器来感知鼠标在平面上的运动，在电路图中使用了发光二极管、光电二极管以及其他相关元件。

这些元件配合在一起，实现了鼠标运动的检测和数据传输。

鼠标运动的原理鼠标是一种常见的计算机输入设备，它可以通过手的移动来控制光标在屏幕上的移动。

鼠标运动的原理涉及到多个方面，包括光电传感器、滚轮和电子电路等。

鼠标中最基本的部分是光电传感器。

光电传感器一般由发光二极管（L ED）和光敏二极管（光电二极管）组成。

当鼠标在使用时，L E D会发出一束红光，而光敏二极管则会接收到反射回来的光。

光的反射程度取决于鼠标所在的表面和角度，当鼠标在移动时，光线的反射也会随之变化。

光敏二极管接收到的光信号会转换成电信号，并通过电子电路进行处理。

电子电路会解析光敏二极管接收到的信号，将其转化为鼠标在水平和垂直方向上的移动距离。

这样，计算机就可以根据鼠标的移动信号确定光标在屏幕上的位置，并实现对光标的控制。

鼠标上还配备了滚轮，滚轮通常位于鼠标的中部。

滚轮通过与鼠标底部的编码器相连，可以感知到滚轮的旋转。

当用户使用滚轮上下滚动时，编码器会将旋转的距离转变为电信号。

这个电信号会通过电子电路传递给计算机，计算机会根据这个信号来实现屏幕的上下滚动。

总结起来，鼠标运动的原理主要包括光电传感器、滚轮和电子电路三个方面。

通过光电传感器对鼠标移动时的光线反射进行检测，然后电子电路对光敏二极管接收到的光信号进行处理，最后将处理后的信号传送给计算机，实现对光标的控制。

滚轮则通过编码器将旋转的距离转换成电信号，实现屏幕的上下滚动。

鼠标的运动原理不仅仅局限于光学鼠标，还有其他类型的鼠标，如机械鼠标、激光鼠标和触摸板等。

不同类型的鼠标有各自不同的工作原理，但总体上都是通过感知用户操作并将其转化为电信号，最终实现对计算机的控制。

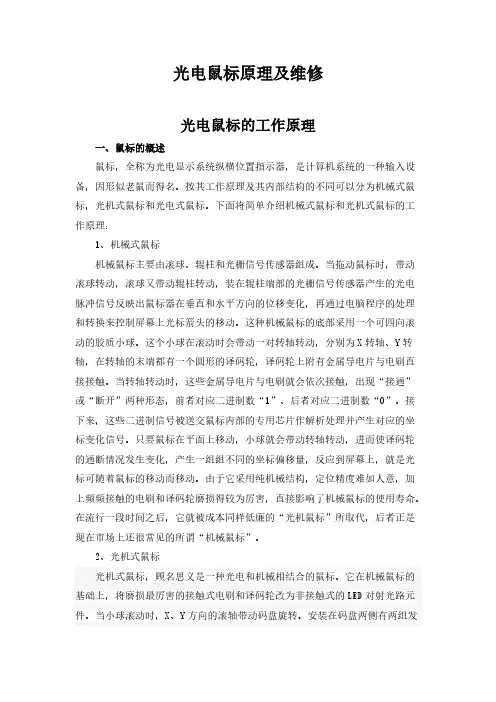

光电鼠标原理及维修光电鼠标是一种现代的鼠标设备，其工作原理基于光电传感技术。

下面是关于光电鼠标原理及维修的详细描述：光电鼠标采用了LED（发光二极管）和光电传感器来进行工作。

当鼠标在表面移动时，LED会发射出一束光，这束光经过表面反射回到鼠标上的光电传感器。

光电传感器会检测到这束光的强度和位置，并将这些信息转化为电信号。

随着鼠标在表面上移动，光电传感器会持续不断地检测并转化为电信号。

这些电信号会被传送到计算机，计算机会根据这些信号来确定鼠标的位置和移动方向。

光电鼠标的维修：1.清洁鼠标表面：由于光电鼠标是直接接触表面工作的，表面上可能会积累灰尘和污垢。

在维修光电鼠标之前，首先应将鼠标表面清洁干净，以确保光线可以正常照射到表面。

2.检查鼠标连接：光电鼠标一般使用USB接口进行连接，检查连接是否良好，确保鼠标与计算机之间的连接正常。

3.检查驱动程序：在一些情况下，光电鼠标可能出现不正常工作的问题。

这时应检查计算机中的鼠标驱动程序是否正确安装和更新。

如果驱动程序有问题，可以尝试重新安装或更新驱动程序。

4.启用鼠标指针加速功能：有些光电鼠标可能会出现移动速度过慢的问题，这时可以尝试启用计算机的鼠标指针加速功能，以提高鼠标的移动速度。

5.更换鼠标垫：光电鼠标在使用时需要与表面接触，鼠标垫的选择可能会影响鼠标的工作效果。

如果使用的是不适合光电鼠标的鼠标垫，可以考虑更换适合的鼠标垫。

6.检查鼠标光电传感器：如果以上方法都无法解决问题，可能是鼠标的光电传感器出现了故障。

这时可以尝试打开鼠标进行检查，并用棉棒蘸取少量酒精清洁光电传感器。

如果清洁后依然无效，可能需要更换光电传感器。

总结：光电鼠标是一种采用LED和光电传感器工作原理的鼠标设备。

在维修光电鼠标时，我们可以首先尝试清洁鼠标表面，检查鼠标连接和驱动程序，启用鼠标指针加速功能以及更换鼠标垫。

如果这些方法都无法解决问题，可能需要检查和更换鼠标的光电传感器。

光电鼠标的原理与传统的机械式鼠标相比，光电鼠标具有定位准确、移动流畅且不易脏污等优势，受到越来越多用户的认可。

随着光电鼠标价格的不断下跌，取代机械式鼠标而成为市场主流的趋势已不可阻挡。

光电鼠标的工作原理光电鼠标定位的工作流程大致为：发光二极管照亮采样表面，对比度强烈的待采样影像通过透镜在CMOS上成像，CMOS将光学影像转化为矩阵电信号传输给DSP。

当鼠标移动时，DSP则将此影像信号与存储的上一采样周期的影像进行比较分析，然后发送一个位移距离信号到接口电路。

接口电路对由DSP发来的位移信号进行整合处理，而已传入计算机内部的位移信号再经过驱动程序的进一步处理，最终在系统中形成光标的位移。

光电鼠标定位原理光电鼠标的参数分辨率光电鼠标的分辨率通常用CPI(Count Per Inch : 每英寸的测量次数)来表示，CPI 越高，越利于反映玩家的微小操作。

而且在鼠标光标移动相同逻辑距离时，分辨率高的需要移动的物理距离则要短。

拿一款800 CPI的光电鼠标来说，当使用者将鼠标移动1英寸时，其光学传感器就会接收到反馈回来的800个不同的坐标点，鼠标箭头同时会在屏幕上移动800个像素点。

反过来，鼠标箭头在屏幕上移动一个像素点，就需要鼠标物理移动1/800英寸的距离。

所以，CPI高的鼠标更适合在高分辨率的屏幕下使用。

光学机械鼠标的分辨率多为200～400 CPI，而光电鼠标的分辨率通常在400～800 CPI之间。

除CPI以外，DPI(Dots Per Inch : 每英寸像素数)也常被人用来形容光电鼠标的分辨率。

由于光电鼠标的分辨率反映了一个动态过程，所以用CPI来形容更恰当些。

但无论是CPI还是DPI，描述的都是光电鼠标的分辨率，不存在性能差别。

刷新频率光电鼠标的刷新频率也被称为扫描频率或者帧速率，它反映了光学传感器内部的DSP对CMOS每秒钟可拍摄图像的处理能力。

在鼠标移动时，光学传感器中的数字处理器通过对比所“拍摄”相邻照片间的差异，从而确定鼠标的具体位移。

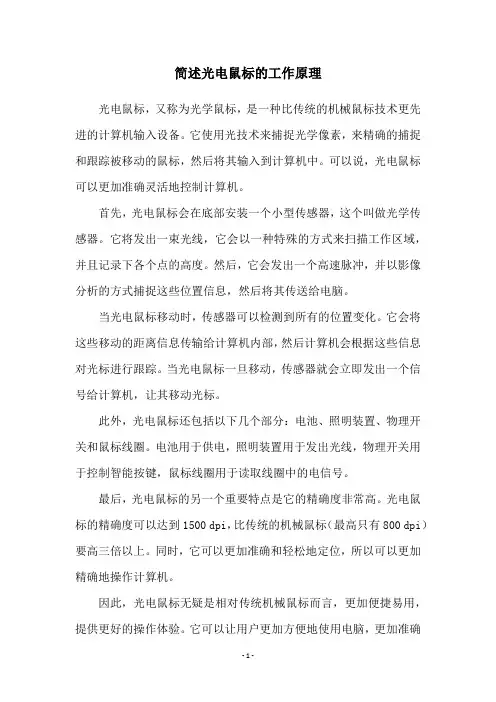

简述光电鼠标的工作原理
光电鼠标，又称为光学鼠标，是一种比传统的机械鼠标技术更先进的计算机输入设备。

它使用光技术来捕捉光学像素，来精确的捕捉和跟踪被移动的鼠标，然后将其输入到计算机中。

可以说，光电鼠标可以更加准确灵活地控制计算机。

首先，光电鼠标会在底部安装一个小型传感器，这个叫做光学传感器。

它将发出一束光线，它会以一种特殊的方式来扫描工作区域，并且记录下各个点的高度。

然后，它会发出一个高速脉冲，并以影像分析的方式捕捉这些位置信息，然后将其传送给电脑。

当光电鼠标移动时，传感器可以检测到所有的位置变化。

它会将这些移动的距离信息传输给计算机内部，然后计算机会根据这些信息对光标进行跟踪。

当光电鼠标一旦移动，传感器就会立即发出一个信号给计算机，让其移动光标。

此外，光电鼠标还包括以下几个部分：电池、照明装置、物理开关和鼠标线圈。

电池用于供电，照明装置用于发出光线，物理开关用于控制智能按键，鼠标线圈用于读取线圈中的电信号。

最后，光电鼠标的另一个重要特点是它的精确度非常高。

光电鼠标的精确度可以达到1500 dpi，比传统的机械鼠标（最高只有800 dpi）要高三倍以上。

同时，它可以更加准确和轻松地定位，所以可以更加精确地操作计算机。

因此，光电鼠标无疑是相对传统机械鼠标而言，更加便捷易用，提供更好的操作体验。

它可以让用户更加方便地使用电脑，更加准确
和轻松地完成操作。

工作原理鼠标
鼠标工作原理主要涉及光学原理和电学原理。

在鼠标的底部通常会有一个光电传感器。

当鼠标移动时，底部的鼠标球或光电器件会随之转动。

转动的鼠标球会通过内部的齿轮与编码器相连，编码器会根据转动的角度和速度生成相应的信号。

在光学鼠标中，底部的光电传感器会使用红光或激光发射器发出光线，并通过透镜将光线聚焦在鼠标下方的表面上。

当表面有物体或纹理时，光线会发生散射和反射。

然后，光电传感器会接收到反射回来的光并转化为电信号。

电学鼠标则使用了其他方法，常见的是采用了滚轮。

当鼠标滚轮滚动时，滚轮上会有一个编码器，通过转动来测量滚轮的运动。

编码器会将滚轮的运动转化为电信号，并传输给电脑。

无论是光学鼠标还是电学鼠标，它们都借助传感器和编码器来转化鼠标的运动为电信号，然后通过鼠标线连接到电脑上，由电脑解读这些信号来确定鼠标的移动方向和速度。

随着技术的进步，无线鼠标也得到了广泛应用，其工作原理与有线鼠标类似，只是信号通过无线方式传输。

鼠标光电的原理
光电鼠标是利用光电传感器原理工作的，其工作原理如下：
1. 光束照射：光电鼠标在底部装有一个光源（通常是红光LED或红外线光源），它会向下照射光束。

2. 反射光线：光束照射到桌面或其他平滑表面上时，会发生反射。

平滑表面会反射光线，而不平滑表面（如地毯）则更多地吸收光线。

3. 接收光电传感器：光电鼠标底部装有一个光电传感器（通常是光敏二极管）。

传感器会接收反射光线。

4. 比较图案：光电传感器会比较不同时间点接收到的反射光线图案。

通过比较不同时间的图案变化，传感器可以判断鼠标的移动方向和速度。

5. 传输数据：鼠标会将传感器接收到的图案变化数据转换成数字信号，并通过线缆或无线方式传输给计算机。

6. 计算机解析：计算机接收到鼠标传输的数据，并根据数据解析进行相应操作。

根据鼠标的移动和点击信息，计算机可控制光标在屏幕上移动和点击相应的图标或操作。

光电鼠标工作原理
光电鼠标是一种常见的电脑鼠标类型，其工作原理基于光电传感器技术。

光电鼠标内置了一个小型摄像头，通常位于鼠标底部。

当我们使用光电鼠标时，底部的摄像头会捕捉到桌面或鼠标垫上的图案。

光电传感器会对图案进行分析，并根据图案的移动情况来计算鼠标的相对位移。

具体来说，光电传感器会连续拍摄图案，然后将图像传输到电脑中。

计算机会分析连续的图像，并根据图像中的移动信息来确定鼠标的移动方向和速度。

在处理图像时，光电鼠标使用了一种叫做“像素差分”的方法。

这个方法通过比较连续图像中相邻像素的亮度差异来检测鼠标的移动。

当我们移动鼠标时，鼠标底部的图案会发生变化，其中某些像素的亮度会有所不同。

光电传感器会检测到这些亮度差异，并将其转化为鼠标的相对位移。

通过持续对图像进行采集和分析，光电鼠标能够实时精确地跟踪鼠标的移动轨迹。

而光电传感器的灵敏度和分辨率决定了鼠标的精度和反应速度。

需要注意的是，光电鼠标对于工作表面的要求较高。

它通常需要在光滑、均匀、非反射的表面上使用，以确保传感器能够准
确地捕捉到图案的变化。

总结起来，光电鼠标的工作原理主要是基于底部摄像头对工作表面图案的连续采集和分析，通过像素差分等技术来计算鼠标的相对位移，从而实现对鼠标移动的跟踪和控制。

光电鼠标的原理
光电鼠标的工作原理源于光电传感技术。

它使用了一种被称为LED（Light Emitting Diode，发光二极管）的光源以及面部滚球传感器。

当我们使用光电鼠标时，鼠标底部的LED会发出红光。

这个红光照射在工作表面上，然后被反射回鼠标底部。

面部滚球传感器位于鼠标底部，可以感知红光的变化。

当红光被工作表面上的微小颗粒所散射时，面部滚球传感器会收集到这些反射的光信号。

根据红光在工作表面上的分布情况，面部滚球传感器会判断鼠标在水平和垂直方向上的移动。

这些信号被传输到计算机，并经过处理后转化为光标在屏幕上的移动。

光电鼠标的优势在于它对工作表面的要求相对较低。

与传统机械鼠标不同，光电鼠标不需要使用特定材质或纹理的鼠标垫，几乎可以在任何平滑的表面上工作。

此外，光电鼠标也具有较高的精准度和稳定性。

光电传感器可以准确地感知微小的光变化，使光电鼠标能够精确地跟踪鼠标在工作表面上的移动。

总体而言，光电鼠标的工作原理简单而可靠，使其成为我们日常使用中最常见的鼠标类型之一。

光电鼠标原理光电鼠标是一种常见的计算机输入设备，它使用光电传感器来探测鼠标在桌面上的移动，从而将移动转换为计算机屏幕上的光标移动。

光电鼠标原理是基于光电传感器的工作原理，下面我们来详细了解一下光电鼠标的工作原理。

光电鼠标的工作原理主要分为两个部分，光源和传感器。

光源通常是红色的发光二极管（LED），它会发出一束光束，这束光会照射在桌面上。

当鼠标移动时，光束也会随之移动。

传感器则是用来检测光束的位置变化的装置，它通常是一种叫做光电二极管的器件。

当光束照射在桌面上时，如果桌面是平整的，光束会直接反射回传感器。

而如果鼠标移动，桌面的颗粒会使光束发生散射，不会完全反射回传感器。

这时，传感器就会检测到光束的位置发生了变化。

通过检测光束位置的变化，鼠标就能够确定自己的移动方向和速度。

光电鼠标的工作原理简单而又高效。

它不需要鼠标垫，可以在各种表面上工作，而且精度高、响应快。

这使得光电鼠标成为了目前最为常见的鼠标类型之一。

除了基本的工作原理外，光电鼠标还有一些其他特点。

比如，一些高端的光电鼠标还配备了激光传感器，它们能够在更多种表面上工作，并且精度更高。

同时，一些光电鼠标也配备了多个按键和滚轮，使得用户在使用时更加方便。

总的来说，光电鼠标是一种高效、便捷的计算机输入设备，它的工作原理简单而又可靠。

通过对光电鼠标工作原理的了解，我们可以更好地使用和维护这一设备，提高我们的工作效率和使用体验。

希望本文对你了解光电鼠标的工作原理有所帮助。

如果你有任何问题或者想要了解更多信息，欢迎随时与我们联系。

感谢阅读！。

光学鼠标的工作原理
光学鼠标是一种常见的计算机输入设备，其工作原理是基于光学传感技术。

1. 光源发射：光学鼠标内部内置有一种红色或红外线的光源，通常是LED。

当鼠标打开时，光源会发出一束无形的光线。

2. 光线反射：光线照射到鼠标底部的表面上，通常是一个光学传感器（CMOS或CCD传感器）。

这个表面可以是桌面、鼠
标垫或其他光学鼠标能够工作的平滑表面。

3. 光线分析：光学传感器接收到反射回来的光线，并进行分析。

传感器的主要功能是检测光线的位置和移动方向。

4. 光线计算：鼠标会根据传感器接收到的光线信息，计算出鼠标的实际移动距离和方向。

5. 数据传输：计算后的数据通过鼠标连接线或无线连接传输到计算机系统，然后传给操作系统进行处理。

6. 游标移动：根据计算出来的数据，操作系统会驱动显示屏上的光标（游标）向相应的方向移动，从而实现鼠标在屏幕上的移动。

光学鼠标与机械鼠标相比，不需要使用滚轮和球以及相对较为复杂的结构。

它使用了更简单、更可靠的光学传感技术，减少
了维护和清洁的麻烦。

另外，光学鼠标也具有更高的灵敏度和更平滑的操作。

光电鼠标原理光电鼠标, 原理光电鼠标与机械式鼠标最大的不同之处在于其定位方式不同。

光电鼠标的工作原理是：在光电鼠标内部有一个发光二极管，通过该发光二极管发出的光线，照亮光电鼠标底部表面（这就是为什么鼠标底部总会发光的原因）。

然后将光电鼠标底部表面反射回的一部分光线，经过一组光学透镜，传输到一个光感应器件（微成像器）内成像。

这样，当光电鼠标移动时，其移动轨迹便会被记录为一组高速拍摄的连贯图像。

最后利用光电鼠标内部的一块专用图像分析芯片（DSP，即数字微处理器）对移动轨迹上摄取的一系列图像进行分析处理，通过对这些图像上特征点位置的变化进行分析，来判断鼠标的移动方向和移动距离，从而完成光标的定位。

光电鼠标通常由以下部分组成：光学感应器、光学透镜、发光二极管、接口微处理器、轻触式按键、滚轮、连线、PS/2或USB接口、外壳等。

下面分别进行介绍： 0 F0 r* V. G* N1 W% l" T光学感应器是光电鼠标的核心，目前能够生产光学感应器的厂家只有安捷伦、微软和罗技三家公司。

其中，安捷伦公司的光学感应器使用十分广泛，除了微软的全部和罗技的部分光电鼠标之外，其他的光电鼠标基本上都采用了安捷伦公司的光学感应器。

光电鼠标的控制芯片控制芯片负责协调光电鼠标中各元器件的工作，并与外部电路进行沟通（桥接）及各种信号的传送和收取。

我们可以将其理解成是光电鼠标中的“管家婆”。

这里有一个非常重要的概念大家应该知道，就是dpi对鼠标定位的影响。

dpi是它用来衡量鼠标每移动一英寸所能检测出的点数，dpi越小，用来定位的点数就越少，定位精度就低；dpi越大，用来定位点数就多，定位精度就高。

通常情况下，传统机械式鼠标的扫描精度都在200dpi以下，而光电鼠标则能达到400甚至800dpi，这就是为什么光电鼠标在定位精度上能够轻松超过机械式鼠标的主要原因。

光学透镜组件被放在光电鼠标的底部位置，从图5中可以清楚地看到，光学透镜组件由一个棱光镜和一个圆形透镜组成。

光电鼠标的原理
光电鼠标是一种普遍应用于计算机领域的输入设备，它利用光电传感器来感知物体表面的运动，从而将这种运动转化为计算机指针的移动。

光电鼠标相较于传统的机械鼠标具有更高的精度和灵敏度，因此被广泛应用于办公、游戏等领域。

光电鼠标的原理主要基于两种技术：光学传感技术和光电传感技术。

在光学传感技术中，光电鼠标底部配备有一颗LED光源，它会发射光线照射在工作表面上。

当用户移动鼠标时，光线会反射回鼠标底部的光电传感器，传感器会捕捉到反射光线的变化，从而确定鼠标的移动方向和速度。

而在光电传感技术中，光电鼠标底部不需要LED光源，而是通过感光元件感知工作表面的纹理，从而确定鼠标的移动情况。

光电鼠标的原理看似简单，但背后涉及了许多复杂的物理学和工程学知识。

其中，光学传感技术需要考虑光线的照射角度、反射角度、光线的强度等因素，以确保传感器能够准确捕捉到反射光线的变化。

而光电传感技术则需要考虑感光元件的灵敏度和分辨率，以确保能够精准地感知工作表面的纹理。

除了技术方面的考量，光电鼠标的设计也起着至关重要的作用。

优秀的设计能够提升鼠标的舒适性和稳定性，从而提高用户体验。

同时，设计师还需要考虑到鼠标的外形、按键的布局、滚轮的设计等
因素，以满足不同用户的需求。

总的来说，光电鼠标的原理虽然看似简单，但其中涉及了许多复杂的技术和设计考量。

通过不断的创新和改进，光电鼠标已经成为计算机领域不可或缺的输入设备，为用户提供了更加便捷、精准的操作体验。

希望未来的光电鼠标能够在技术和设计上不断突破，为用户带来更加出色的体验。

怎么区分光电鼠标与激光鼠标
怎么判断区分光电鼠标与激光鼠标?这个问题困惑了很多人，要想知道他们之间的区别，那么跟着学下啦小编一起来学习光电鼠标与激光鼠标的区别吧
怎么区分光电鼠标与激光鼠标
这个问题困惑了很多人，要想知道他们之间的区别我们首先要知道光电鼠标和激光鼠标的区分标准是根据鼠标的引擎的不同。

1、光电鼠标的工作原理是通过红外线检测鼠标的位移，然后位移信号转换为电脉冲信号，再通过程序的处理和转换来控制屏幕上的光标箭头的移动。

2、大部分光电鼠标均采用的均是红色LED灯作为光源，因为在可见光谱中，红色光的波长最长，它的穿透性也最强(也就是我们经常说的抗干扰性)。

市面上还存在有蓝光LED，其实两者之间并无差距，除非在技术上有进步，否则两者之间的唯一差距就是颜色不同。

3、目前市场上市场上还有红外线光源(即不可见光)，被很多人误解成是激光鼠标，但是他也是普通的光电鼠标，仅仅是采用了不可见光源，整体耗电与效果和普通的红光鼠标是相同的。

4、激光鼠标的工作原理和光电鼠标也是相同的，但是工作方式不同，激光鼠标的工作方式是通过激光照射在物体表面所产生的干涉条纹而形成的光斑点反射到传感器上获得的，而传统的光学鼠标是通过照射粗糙的表面所产生的阴影来获得。

5、因此一般的激光鼠标由于激光能对表面的图像产生更大的反差，从而使得成像传感器得到的图像更容易辨别，使得鼠标的定位精准性更强。
