LFMCW雷达系统的设计与仿真

LFMCW雷达系统的设计与仿真LFMCW雷达系统（Linear Frequency Modulated Continuous Wave Radar System）是一种常用的无源传感系统，广泛应用于航空、导航、军事、安全等领域。

本文主要介绍LFMCW雷达系统的设计原理以及相关仿真方法。

首先，LFMCW雷达系统由发射机、天线、接收机以及信号处理部分组成。

发射机产生线性调频信号，通过天线发送到目标上，目标反射回波信号经过天线接收到接收机。

接收机对接收到的信号进行信号处理，并通过频率差计算目标距离、速度以及方位等信息。

在LFMCW雷达系统的设计中，需要关注以下几个方面：首先是天线设计。

天线是LFMCW雷达系统的关键部分，它负责发射出去的信号和接收回来的信号之间的耦合。

天线的频率响应、辐射方向图以及工作波段等特性需要和系统的参数要求相匹配。

然后是线性调频信号设计。

线性调频信号是LFMCW雷达系统中用于发送的信号，其频率随时间线性变化。

通过合理选择调频带宽和调频时间，可以实现对目标距离和速度的测量。

接着是接收机设计。

接收机需要对接收到的回波信号进行放大、滤波以及混频等处理。

在设计接收机时，需要考虑抗干扰性能、低噪声性能以及动态范围等指标。

最后是信号处理算法设计。

LFMCW雷达系统的核心是通过分析接收到的回波信号，提取出目标的距离、速度以及方位等信息。

常用的信号处理算法包括FFT算法、相关函数算法、高阶相关算法等。

在LFMCW雷达系统的仿真中，可以使用雷达仿真软件进行相关参数的模拟和验证。

首先，可以通过仿真软件设计合适的线性调频信号，并模拟其在目标上的反射情况。

然后，通过仿真软件设计合适的接收机和信号处理算法，对接收到的回波信号进行处理，并提取出目标的距离、速度以及方位等信息。

最后，可以通过与实际系统的对比，验证LFMCW雷达系统的设计和仿真结果的准确性。

综上所述，LFMCW雷达系统的设计与仿真需要对天线、线性调频信号、接收机以及信号处理算法进行设计和优化。

雷达系统设计与模拟雷达系统是一种利用电磁波来侦测物体并获得其位置、速度、大小和形状等信息的技术。

它在国防、交通、气象、地质勘探等领域有着广泛的应用。

为了更好地发挥雷达系统的作用，需要对其进行设计和模拟。

一、设计雷达系统的基本原理和步骤设计雷达系统需要首先了解其基本原理，即雷达利用电磁波与物体相互作用后，记录反射回波的时间、频率、强度等信息，从而获得物体的位置和速度等参数。

在此基础上，雷达系统的设计步骤如下：1.确定应用领域和任务需求：不同的领域和任务对雷达的性能和参数有不同的需求。

比如，军用雷达需要具有抗干扰能力和隐身侦测能力；民用雷达需要具有高精度和高灵敏度等特点。

2.确定设计参数：根据任务需求，确定雷达系统的频率、功率、天线、接收机等参数。

3.进行模拟仿真：利用仿真软件建立雷达系统模型，模拟雷达信号的传播和物体的反射。

通过仿真分析，优化雷达系统的性能和参数。

4.设计实验验证：对设计完成的雷达系统进行实验验证，验证其性能和参数是否符合预期。

二、雷达系统模拟的方法和技术雷达系统的模拟是指通过计算机软件模拟雷达信号的传播和反射等过程，从而预测雷达的性能和参数，并对其进行优化。

常用的雷达系统模拟方法和技术包括：1.有限差分时间域（FDTD）方法：FDTD方法是一种数值求解电磁场方程的方法，可以用于模拟雷达信号的传播和反射等过程。

它具有计算精度高、能耗低等优点。

2.物理光学（PO）方法：PO方法是一种基于物理光学理论的模拟方法，将电磁波视为光线，通过反射和折射等过程来预测雷达信号的传播和反射。

它具有计算速度快、适用于大尺寸目标等优点。

3.射线追踪（RT）方法：RT方法是一种基于几何光学理论的模拟方法，将电磁波视为射线，通过反射和折射等过程来预测雷达信号的传播和反射。

它具有计算快速、适用于多目标同时反射等优点。

三、雷达信号处理的方法和技术除了设计和模拟雷达系统外，还需要对雷达信号进行处理，以获得目标的位置、速度、大小和形状等信息。

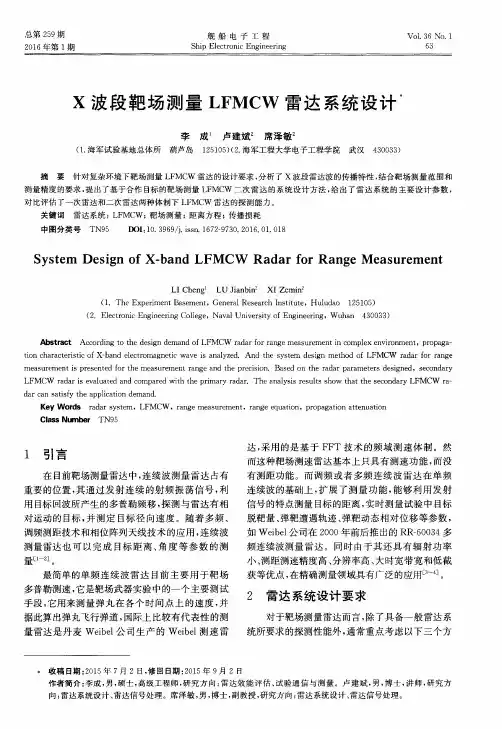

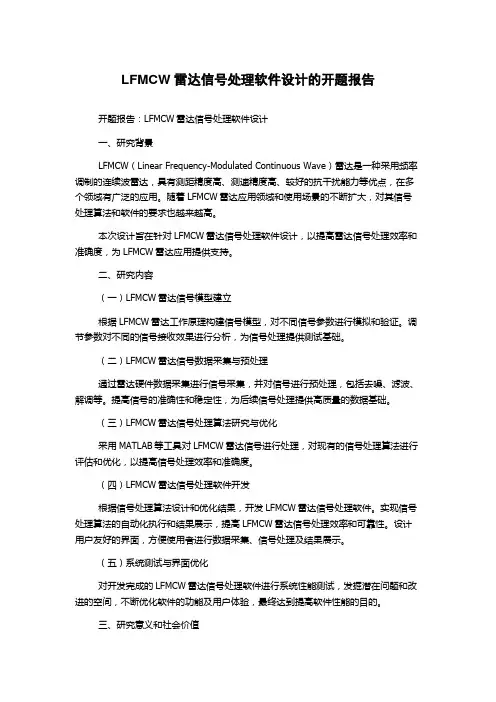

LFMCW雷达信号处理软件设计的开题报告开题报告：LFMCW雷达信号处理软件设计一、研究背景LFMCW（Linear Frequency-Modulated Continuous Wave）雷达是一种采用频率调制的连续波雷达，具有测距精度高、测速精度高、较好的抗干扰能力等优点，在多个领域有广泛的应用。

随着LFMCW雷达应用领域和使用场景的不断扩大，对其信号处理算法和软件的要求也越来越高。

本次设计旨在针对LFMCW雷达信号处理软件设计，以提高雷达信号处理效率和准确度，为LFMCW雷达应用提供支持。

二、研究内容（一）LFMCW雷达信号模型建立根据LFMCW雷达工作原理构建信号模型，对不同信号参数进行模拟和验证。

调节参数对不同的信号接收效果进行分析，为信号处理提供测试基础。

（二）LFMCW雷达信号数据采集与预处理通过雷达硬件数据采集进行信号采集，并对信号进行预处理，包括去噪、滤波、解调等。

提高信号的准确性和稳定性，为后续信号处理提供高质量的数据基础。

（三）LFMCW雷达信号处理算法研究与优化采用MATLAB等工具对LFMCW雷达信号进行处理，对现有的信号处理算法进行评估和优化，以提高信号处理效率和准确度。

（四）LFMCW雷达信号处理软件开发根据信号处理算法设计和优化结果，开发LFMCW雷达信号处理软件。

实现信号处理算法的自动化执行和结果展示，提高LFMCW雷达信号处理效率和可靠性。

设计用户友好的界面，方便使用者进行数据采集、信号处理及结果展示。

（五）系统测试与界面优化对开发完成的LFMCW雷达信号处理软件进行系统性能测试，发掘潜在问题和改进的空间，不断优化软件的功能及用户体验，最终达到提高软件性能的目的。

三、研究意义和社会价值（一）提高雷达信号处理效率和准确度；（二）支持LFMCW雷达应用领域的发展和应用场景的扩展；（三）为相关领域的工程师、科研人员和决策者提供技术支持和决策依据。

四、研究方法1、文献梳理。

线性调频（LFM ）脉冲压缩雷达仿真一． 雷达工作原理雷达是Radar （RAdio Detection And Ranging ）的音译词，意为“无线电检测和测距”，即利用无线电波来检测目标并测定目标的位置，这也是雷达设备在最初阶段的功能。

典型的雷达系统如图1.1，它主要由发射机，天线，接收机，数据处理，定时控制，显示等设备组成。

利用雷达可以获知目标的有无，目标斜距，目标角位置，目标相对速度等。

现代高分辨雷达扩展了原始雷达概念，使它具有对运动目标(飞机，导弹等)和区域目标(地面等)成像和识别的能力。

雷达的应用越来越广泛。

图1.1：简单脉冲雷达系统框图雷达发射机的任务是产生符合要求的雷达波形（Radar Waveform ），然后经馈线和收发开关由发射天线辐射出去，遇到目标后，电磁波一部分反射，经接收天线和收发开关由接收机接收，对雷达回波信号做适当的处理就可以获知目标的相关信息。

假设理想点目标与雷达的相对距离为R ，为了探测这个目标，雷达发射信号()s t ,电磁波以光速C 向四周传播，经过时间RC后电磁波到达目标，照射到目标上的电磁波可写成：()Rs t C -。

电磁波与目标相互作用，一部分电磁波被目标散射，被反射的电磁波为()Rs t Cσ⋅-，其中σ为目标雷达散射截面（Radar Cross Section ,简称RCS ），反映目标对电磁波的散射能力。

再经过时间R C 后，被雷达接收天线接收的信号为(2)Rs t C σ⋅-。

如果将雷达天线和目标看作一个系统，便得到如图1.2的等效，而且这是一个LTI （线性时不变）系统。

图1.2：雷达等效于LTI 系统等效LTI 系统的冲击响应可写成: 1()()Miii h t t σδτ==-∑ (1.1)M 表示目标的个数，i σ为目标散射特性，i τ是光速在雷达与目标之间往返一次的时间：2ii R cτ=(1.2) 式中，i R 为第i 个目标与雷达的相对距离。

雷达探测技术的建模与仿真雷达探测是一种通过发射电磁波，利用物体对电磁波的反射信号来探测物体位置、速度、形状和性质的技术。

在军事、民用领域广泛应用，如导航、遥感、气象、交通等。

随着科技的快速发展，雷达探测技术也逐渐成熟。

在雷达探测技术的发展中，建模与仿真是不可或缺的环节。

建模与仿真可以模拟出雷达探测所需要的各类信号，探测效果，不同物体的反射情况，帮助设计和优化雷达系统。

一、建模建模是将实际事物或系统抽象为一定的数学或物理模型的过程。

在雷达探测的建模中，需要考虑到各类信号和反射物体的特性。

1. 信号模型雷达探测中常用的信号包括：线性调频信号（LFM信号）、相位编码信号和频率编码信号等。

在这些信号中，LFM信号是最常用的一种信号。

建立信号模型，可以方便的分析信号的特性，为后面的仿真提供数据支持。

2. 物体模型雷达探测的物体一般分为两类：散射体和目标。

在建立物体模型时，需要考虑到物体的理论反射系数、散射截面积、形状和材料等影响反射的因素。

将这些因素综合考虑，可以得到不同物体的反射特性，为后面的仿真提供数据支持。

二、仿真仿真是在计算机环境下，利用建立好的数学或物理模型进行系统模拟，以预测系统行为的技术。

在雷达探测的仿真中，需要考虑到仿真的环境和仿真的目的。

1. 仿真环境雷达探测的仿真环境一般分为两类：地面仿真和空中仿真。

地面仿真一般是在计算机软件中构建3D模拟环境，利用不同物体的局部坐标和相对位置，计算出雷达探测的反射特性，模拟出雷达扫描过程。

空中仿真则需要模拟天气、风速、飞行高度、飞行速度等因素，以获得更真实的仿真结果。

2. 仿真目的雷达探测的仿真目的一般分为两类：性能评估和仿真验证。

性能评估主要是根据系统设计指标，比如最大探测距离、空中控制指挥系统驱动优化后雷达跟踪过程的性能、远程干扰抗性等，从理论上预估雷达系统的性能。

仿真验证则是通过模拟真实环境，下小巴高平原、海面等相应地形的不同天气环境，模拟部署后的实际应用结果，验证所设计的雷达方案在实际应用中的可行性。

Page 3线性调频（LFM ）脉冲压缩雷达仿真一． 雷达工作原理雷达是Radar （RAdio Detection And Ranging ）的音译词，意为“无线电检测和测距”，即利用无线电波来检测目标并测定目标的位置，这也是雷达设备在最初阶段的功能。

典型的雷达系统如图1.1，它主要由发射机，天线，接收机，数据处理，定时控制，显示等设备组成。

利用雷达可以获知目标的有无，目标斜距，目标角位置，目标相对速度等。

现代高分辨雷达扩展了原始雷达概念，使它具有对运动目标(飞机，导弹等)和区域目标(地面等)成像和识别的能力。

雷达的应用越来越广泛。

图1.1：简单脉冲雷达系统框图雷达发射机的任务是产生符合要求的雷达波形（Radar Waveform ），然后经馈线和收发开关由发射天线辐射出去，遇到目标后，电磁波一部分反射，经接收天线和收发开关由接收机接收，对雷达回波信号做适当的处理就可以获知目标的相关信息。

假设理想静止点目标与雷达的相对距离为R ，为了探测这个目标，雷达发射信号()s t ,电磁波以光速C 向四周传播，经过时间R 后电磁波到达目标，照射到目标上的电磁波可写成：()Rs t C -。

电磁波与目标相互作用，一部分电磁波被目标散射，被反射的电磁波为()Rs t Cσ⋅-，其中σ为目标的雷达散射截面（Radar Cross Section ,简称RCS ），反映目标对电磁波的散射能力。

再经过时间R C 后，被雷达接收天线接收的信号为(2)Rs t Cσ⋅-(t 时刻接受到的信号是t-2R/C 时刻发射的信号，回波是发射波右移再经幅度变换的结果)。

如果将雷达天线和目标看作一个系统，便得到如图1.2的等效，而且这是一个LTI （线性时不变）系统。

图1.2：雷达等效于LTI 系统等效LTI 系统的冲击响应可写成: 1()()Miii h t t σδτ==-∑ (1.1)M 表示目标的个数，i σ是目标散射特性，i τ是光速在雷达与目标之间往返一次的时间，2ii R cτ=(1.2) 式中，i R 为第i 个目标与雷达的相对距离。

LFMCW随钻雷达信号模拟分析王小龙【摘要】线性调频连续波信号是随钻雷达常采用的信号形式.从理论上分析了线性调频连续波随钻雷达的工作原理及实现方法；利用快速傅立叶变换(FFT)处理技术对线性调频连续波随钻雷达的回波信号进行了信息提取.仿真结果验证了理论分析的正确性和实现方法的可行性.%Radar-while-drilling is playing an important role in ensuring drilling safety. Linear frequency modulation continuous wave (LFMCW) signal is usually used by radar-while-drilling. The paper analyzes working principle and realization method of LFMCW radar-while-drilling theoretically, and then the information extraction of target echoes of LFMCW radar-while-drilling is achieved by using fast Fourier transform (FFT) technique. The simulation result verifies the correctness of theoretical analysis and feasibility of implementation method.【期刊名称】《煤田地质与勘探》【年(卷),期】2012(040)001【总页数】4页(P85-88)【关键词】线性调频;随钻雷达;差频;回波信号【作者】王小龙【作者单位】中煤科工集团西安研究院,陕西西安710077【正文语种】中文【中图分类】P631地质雷达是利用电磁波探测地下介质分布的一种地球物理勘探方法，由于其高分辨及高效率的优点，在实际工程领域得到了广泛的应用。

LFMCW雷达系统的设计与仿真摘要：阐述了LFMCW雷达的基本理论；从波形选择、调频带宽选择、调频周期选择和恒虚警检测参数选择等方面详细介绍了LFMCW雷达系统的设计，并对设计的系统进行了仿真，仿真结果验证了设计要求。

关键词：LFMCW雷达系统；恒虚警检测；仿真1.概述本文主要介绍LFMCW雷达系统设计与仿真。

首先，介绍LFMCW雷达信号处理算法的基本理论，主要从理论的角度解释常用的测距、测速、测角算法以及恒虚警检测算法。

然后，详细地阐述了LFMCW雷达系统的设计过程，研究了波形选择、波形参数以及恒虚警检测参数对LFMCW雷达系统性能的影响。

最后，通过MATLAB对LFMCW雷达系统进行仿真，以验证雷达系统设计的正确性。

2.LFMCW雷达的基本理论2.1 测距测速算法锯齿波LFMCW发射信号的包络不随时间变化，在每个时间周期内线性变化，故其信号特征为锯齿波，如图2-1 所示，设LFMCW发射信号的载频为f0，调频带宽为B，调频周期为TF。

其中，TR=2R/c，表示雷达发射信号经过距离R的回波延时，其中R表示点目标与雷达之间的距离，c则在式中表示电磁波传播的速度，其值为光速，通常来说，TF远大于tR。

当目标处于静止状态时，由于不存在多普勒效应，故LFMCW雷达的发射信号与接收信号之间的频率之差是一个常数fΔ，且与雷达和目标之间的距离呈现正向关系，其相关关系如式（2-1）所示。

式（2-1）中各个参数的物理含义同前所述。

以上对于频差fΔ虽然是在静止目标的基础上进行分析的，但是经过分析可知，发射信号与接收信号之间的频率之差fΔ同时包含着目标的距离信息与频率信息，只要通过测量频差fΔ，就可以得到距离等目标参量。

现实情况下，被探测目标与雷达之间往往存在着相对运动，此时雷达和目标之间存在着相对径向速度，故存在多普勒效应，差拍信号的频率值fΔ一直处于变化之中。

当目标与雷达之间的距离不断改变时，其变化的快慢会在多普勒频率中得以体现。

线性调频脉冲压缩技术在雷达系统中的应用分析线性调频脉冲压缩技术（Linear Frequency Modulated Continuous Waveform Compression，简称LFMCW）是一种常用于雷达系统中的信号处理技术。

LFMCW技术通过在发送端连续变化载频频率，然后在接收端进行脉冲压缩处理，达到提高雷达系统性能的目的。

LFMCW技术在雷达系统中有以下几个应用：1. 目标测距：LFMCW雷达通过连续变化载频频率，在接收端可以通过测量脉冲压缩后的信号到达时间来计算目标距离。

由于脉冲压缩技术可以实现较高的距离分辨率，因此LFMCW雷达对目标的准确测距非常有效。

2. 目标速度测量：利用LFMCW雷达在发送过程中持续改变载频频率，接收到的回波信号会受到多普勒频移的影响。

通过测量回波信号的频率差异，可以计算出目标的径向速度。

这种技术可以应用在雷达测速、交通流量检测等领域。

3. 目标角度测量：LFMCW雷达可以通过改变载频频率的方式，通过测量回波信号的相位差异来计算目标的角度信息。

这是因为目标的位置不同会导致回波信号的相位差异。

LFMCW雷达可以实现对目标的方位角和俯仰角的测量。

4. 多目标分辨：LFMCW雷达通过改变载频频率的方式，在接收端可以对回波信号进行不同的频率切片，从而实现对多个目标的同时探测和跟踪。

利用多目标跟踪算法，LFMCW雷达可以将不同目标的回波信号分离，实现对多个目标的高精度测量和跟踪。

5. 抗多径干扰能力：LFMCW雷达的脉冲压缩技术可以有效地抑制多径干扰。

当雷达信号在发射和接收过程中受到多个路径的反射时，回波信号会叠加形成干扰。

通过脉冲压缩技术，可以有效地将干扰信号分离出来，提高雷达系统的抗多径干扰能力。

LFMCW技术在雷达系统中可以实现目标测距、速度测量、角度测量、多目标分辨和抗多径干扰等功能。

这种技术不仅提高了雷达系统的性能和测量精度，还具有较低的成本和较小的体积。

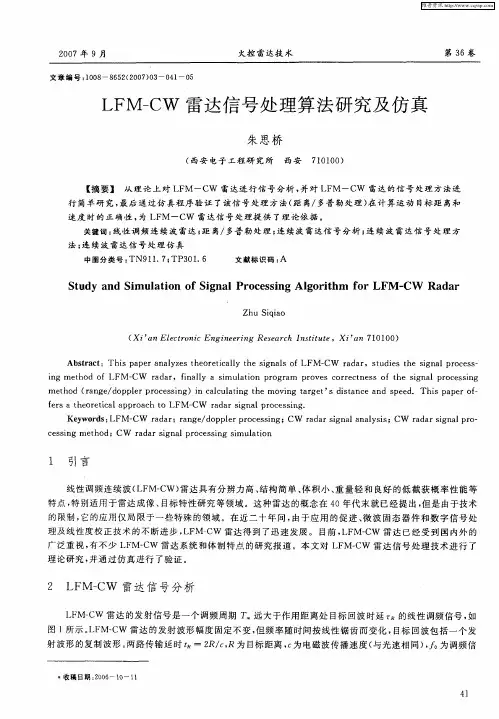

lfmcw雷达信号处理算法研究及实现LFMCW雷达信号处理算法研究及实现随着科技的不断发展，雷达技术在军事、民用等领域中得到了广泛的应用。

其中，LFMCW雷达是一种常见的雷达系统，其信号处理算法对于雷达的性能和精度有着至关重要的影响。

本文将对LFMCW雷达信号处理算法进行研究，并实现相应的算法。

一、LFMCW雷达信号处理算法LFMCW雷达信号处理算法主要包括以下几个方面：1. 频率调制LFMCW雷达信号采用线性调频（LFM）信号进行频率调制，即信号的频率随时间线性变化。

这种调制方式可以使得雷达系统具有较高的距离分辨率和速度分辨率。

2. 信号解调LFMCW雷达接收到的信号需要进行解调，以得到目标的距离和速度信息。

解调过程中，需要对接收到的信号进行FFT变换，以得到信号的频谱信息。

然后，通过对频谱信息进行处理，可以得到目标的距离和速度信息。

3. 目标检测在得到目标的距离和速度信息之后，需要对目标进行检测。

目标检测算法主要包括CFAR（Constant False Alarm Rate）算法和MUSIC （Multiple Signal Classification）算法。

CFAR算法通过对雷达回波信号进行统计分析，判断是否存在目标。

MUSIC算法则通过对雷达回波信号进行空间谱分析，得到目标的方向信息。

二、LFMCW雷达信号处理算法实现为了实现LFMCW雷达信号处理算法，需要使用MATLAB等工具进行仿真和实验。

具体实现步骤如下：1. 生成LFMCW信号首先，需要生成LFMCW信号。

可以使用MATLAB中的chirp函数生成LFMCW信号，设置好信号的起始频率、终止频率、带宽和信号持续时间等参数。

2. 模拟目标回波信号接下来，需要模拟目标回波信号。

可以使用MATLAB中的radar模块生成目标回波信号，设置好目标的距离、速度和信号强度等参数。

3. 信号解调接收到目标回波信号后，需要进行信号解调。

可以使用MATLAB中的FFT函数对接收到的信号进行FFT变换，得到信号的频谱信息。

LFMCW雷达信号处理及目标模拟作者：秦鹏吕辉李骏来源：《中国军转民》 2018年第1期1．引言雷达的含义是指用无线电对目标进行探测和测距。

雷达的基本任务有两个：一是发现目标的存在，二是测量目标的相关参数，前者称为雷达检测，后者称为雷达参数提取或者是雷达参数估值。

连续波(Continuous Wave: CW)雷达是指发射连续波信号，主要用来测量目标的速度。

如需要同时测量目标的距离，则需要对发射信号进行调制，例如对连续波的正弦波信号进行周期性的频率调制，由于利用连续波雷达能使雷达做到体积小、重量轻、容易实现等，且接收机的带宽较窄，利于抗杂波又基本不存在盲区问题，因此连续波雷达在某些场合得到很好的应用。

同时由于雷达体制不断更新，功能增强，目标回波信号模拟仿真对新体制雷达系统研究同样十分重要，也是雷达研制过程中的重要手段。

在雷达研制的每个阶段都离不开目标回波信号模拟仿真，在不同的调试阶段，还需要有不同的实现方法，有利于提高调试效率和研制进程。

因此目标回波信号产生的方法也越来越复杂，回波信号形式多种多样，目标回波仿真的要求越来越高。

本文主要关注LFMCW体制雷达回波典型信号处理方法和多距离目标模拟等方面。

2．LFMCW雷达系统简介LFMCW雷达的基本工作特点主要有以下几个方面：(1)收、发同时工作，不存在距离盲区；(2)易于产生和处理大带宽信号，容易实现极高的距离分辨力；(3)信号能量大，时宽带宽积大，发射信号多采用线性调频形式：(4)接收机接收带宽窄，灵敏度高，利于目标检测；(5)发射机射频峰值功率低，系统容易实现固态化、小型化，工程实现难度较低。

除了以上优点之外，由于连续波雷达体制上的特点，决定了它不能在发射信号期间关闭接收机，而只能采取其它技术途径来实现收发间的隔离，但是到目前为止，连续波雷达收发间的隔离都难于做得很好，这就限制了连续波雷达的发射功率，因此连续波雷达的作用距离难于做的很大，所以它的应用远不及脉冲雷达广泛，有关理论和技术的发展水平也大大落后于脉冲雷达。
