汽车设计总布置

汽车总布置设计主要内容一、汽车总布置设计概述二、汽车前舱总布置三、汽车底盘总布置四、汽车车身总布置五、运动校核六、性能计算一、汽车总布置设计概述¾汽车总布置设计的含义：在汽车的总体方案确定后，要对总成和部件进行空间布置，并校核初步选定的各部件结构和尺寸是否符合整车尺寸和参数的要求，使其达到最佳组合，得到合理的总布置方案。

¾汽车总布置的主要内容：布置的内容布置的项目空间布置（人机分析、法规校核）发动机、传动系的布置；悬架、轮胎的布置；座椅布置；踏板、变速杆等驾驶操作系统的布置；载货空间的布置；燃料箱、备胎的布置；车身及内、外饰件的布置性能相关项目布置油耗燃料箱容量制动性能质心位置、轮胎尺寸操纵稳定性轴距、转向器的位置、方向盘行程NVH性能传动轴夹角、发动机悬置、空滤器、消声器容量、排气吊挂、后视镜、仪表板横梁空气动力性能发动机罩前端高度、前风窗倾斜角、后风窗倾斜角、扰流板、空气进出风口机动性轮距、轴距、前后悬、转向齿条行程发动机冷却前格栅型式、散热器尺寸、前端开口面积¾汽车总布置的具体内容：¾整车总布置流程：¾整车坐标系：GB/T19234-2003¾整车总布置基准：1）车架上平面线（或车身地板主平面线）；2）前轮中心线；3）汽车中心线；4）地面线；5）前轮垂直线¾整车总布置图：¾整车总布置图：二、汽车前舱总布置1）确定动力总成布置位置、安装角度。

2）发动机附件布置：进气系（空滤器、进气管）、排气系（前管、催化器）、冷却系（水箱，冷却液罐）、供油系（油泵、燃油滤清器、管路）等3）制动总泵、离合器总泵布置。

4）管路布置：冷却、空调、动力转向、制动、燃料等5）线束布置：电器线束、控制拉线等6）其它布置：ECU、冷凝器、蓄电池、ABS控制器、继电器盒、清洗液罐、动力转向液罐等7）前仓布置校核的内容间隙、传动轴跳动等¾准备工作：•前舱车身数模；•动力总成数模：发动机、变速箱；•发动机附件数模：水箱、风扇、前舱内已经固定的部件；•底盘件数模：副车架、转向机、控制臂、前横梁、轮胎等。

汽车总布置设计规范一、整车主要参数的确定：1、前悬、后悬、轴距的确定：根据设计任务书提供的车身型号、货厢内部尺寸确定前悬、后悬、轴距的尺寸。

1.1前悬长：主要依据车身前悬及车身布置位置，前翻车身还要考虑车身前翻时与保险杠的间隙。

1.2后悬长：也是确定轴距长度，后悬除要符合法规要求之外，要充分考虑对离去角、质心位置的合理性，车身与货厢的合理间隙，应该保证高位进气在车身翻转时有至少30mm间隙。

2、整车高度的确定：2.1车身高度的确定：车身高度的确定主要受发动机高低位置的影响，发动机高低位置确定之后，应该保证车身地板与发动机最小间隙在30mm以上。

2.2整车高度确定：（既货厢帽檐或护栏高度的确定）2.2.1货厢带前帽檐：应保证车身前翻时，车身及附件与货厢帽檐最小间隙大于60mm。

2.2.2货厢为护栏结构：安全架与车身顶盖高度差：（GB7258规定：载质量为1吨及1吨以上的货车、农用车为70-100mm）3、整车宽度的确定：一般来言，车辆的最宽决定于货厢的宽度。

4、轮距确定：4.1前轮距：前轮距的确定实际上就是前桥的选取，前桥的选取主要决定于设计载质量，前轮距主要受车身轮罩的宽度、车轮的偏距影响，并且受到法规（整车外宽不超过2.5m）的限制，同时要考虑前轮的最大转角。

4.2后轮距：后轮距的确定实际上就是后桥的选取，后桥的选取主要决定于设计载质量，同时再根据货厢的宽度来选取合适的轮距。

二、驾驶室内人机工程总布置：1、R点至顶棚的距离：≥9102、R点至地板的距离：370±1303、R点至仪表板的水平距离：≥5004、R点至离合器和制动踏板中心在座椅纵向中心面上的距离：750~850（气制动或带有助力器的离合器和制动器，此尺寸的增加不大于100）5、背角：5~28°6、足角：87~95°7、转向盘外缘至侧面障碍物的距离：≥100（轻型货车≥80）8、转向盘中心对座椅中心面的偏移量：≤409、转向盘平面与汽车对称平面间夹角：90±510、转向盘外缘至前面及下面障碍物的距离：≥8011、转向盘下缘至离合和制动踏板中心在转向柱纵向中心面上的距离：≥60012、转向盘后缘至靠背距离：≥35013、转向盘下缘至座垫上表面距离：≥16014、离合、制动踏板行程：≤20015、离合踏板中心至侧壁的距离：≥8016、离合踏板中心至制动踏板中心的纵向中心面的距离：≥11017、制动踏板纵向中心面至通过加速踏板中心的纵向中心面的距离：≥10018、制动踏板纵向中心面距转向管住纵向中心面的距离：50~15019、加速踏板纵向中心面至最近障碍物的距离：≥6020、变速杆和手制动手柄在任意位置时，距驾驶室内其他零件或操纵杆的距离：≥50三、底盘总布置：1、车架宽度的确定：1.1发动机安装部位的车架外宽的确定a．发动机宽度尺寸：特别是在车架纵梁附近的发动机宽度。

汽车设计过程之总布置篇作者：猹先生猹先生在之前的文章中写过关于国产车是怎么设计出来的，很多读者都看过那篇文章，其中有很多读者对于其中的各个环节到底是干什么的非常感兴趣，那么从这期开始，猹先生就逐步介绍下整车开发当中的每个步骤的具体内容，今天先从总布置说起。

总布置到底是什么？很多人疑惑总布置到底是干什么的，打个比方就知道了，你家新买了个房子，但是是毛坯房，这时候就需要设计这面墙干什么，那个屋子重新弄成多大，家具摆在什么位置。

换到汽车上，各个总成、零部件的位置、关系、间隙、运动以后是不是有干涉，还有符不符合设计要求和法律规定，这些都是归总布置管的，也就是简单的说总布置就是管各个总成、零部件应该怎么摆放、摆在什么位置的设计阶段。

明确整车开发方案那么总布置工作是干什么的了解以后，总布置到底怎么开展呢。

一般来说，总布置工程师需要确定整车技术路线，整体设计过程中需要第一步确定整车主要尺寸参数、主要性能参数、质量参数以及各系统总成基本状态，大体安装点和角度，选择动力总成和轮胎型号等，这也是整车项目的初步布置与方案设计阶段。

确定这些参数是进行整车总布置设计的首要工作，一般是根据整车开发方案确定的，整车开发方案包括性能要求，市场要求，造型要求等等。

这些要求大多数是根据大量的市场调研和统计分析工作，也有一些是咨询公司提供的。

在这些工作的基础上，根据之前领导定的对标车作为依据进行调查和测量。

总布置各项参数的确定在确定整车性能要求，市场要求，造型要求以后就要进行近一步的设计。

在这部分的设计当中，主要需要确定整车的尺寸，站在平台化的角度也要确定相应的平台。

各项参数的确定需要先确定汽车的长、宽、高、轴距、轮距等控制尺寸、轴荷分配范围以及动力总成、水箱、前后桥、传动轴和车轮等的轮廓尺寸和位置后，再参考同类车型相关数据以及对标车型作为借鉴，初步确定前悬和后悬的长度、前后风窗位置和角度、发动机罩高度、地板平面高度、前围板位置、座椅布置、内部空间控制尺寸、方向盘位置角度、操纵机构的相互位置等。

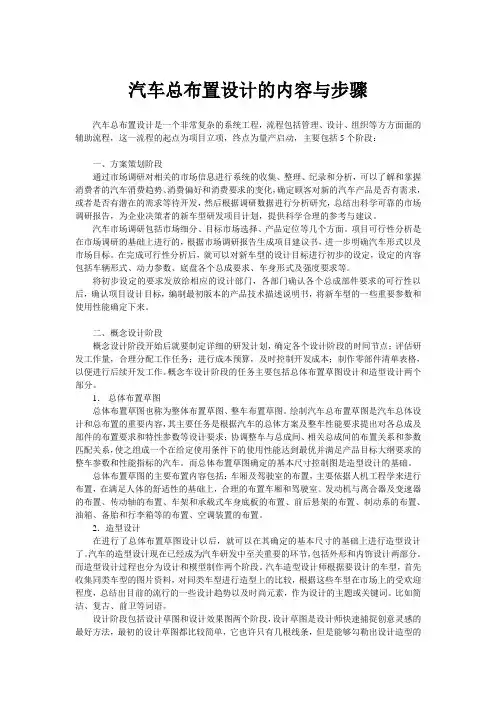

汽车总布置设计的内容与步骤汽车总布置设计是一个非常复杂的系统工程，流程包括管理、设计、组织等方方面面的辅助流程，这一流程的起点为项目立项，终点为量产启动，主要包括5个阶段：一、方案策划阶段通过市场调研对相关的市场信息进行系统的收集、整理、纪录和分析，可以了解和掌握消费者的汽车消费趋势、消费偏好和消费要求的变化，确定顾客对新的汽车产品是否有需求，或者是否有潜在的需求等待开发，然后根据调研数据进行分析研究，总结出科学可靠的市场调研报告，为企业决策者的新车型研发项目计划，提供科学合理的参考与建议。

汽车市场调研包括市场细分、目标市场选择、产品定位等几个方面。

项目可行性分析是在市场调研的基础上进行的，根据市场调研报告生成项目建议书，进一步明确汽车形式以及市场目标。

在完成可行性分析后，就可以对新车型的设计目标进行初步的设定，设定的内容包括车辆形式、动力参数、底盘各个总成要求、车身形式及强度要求等。

将初步设定的要求发放给相应的设计部门，各部门确认各个总成部件要求的可行性以后，确认项目设计目标，编制最初版本的产品技术描述说明书，将新车型的一些重要参数和使用性能确定下来。

二、概念设计阶段概念设计阶段开始后就要制定详细的研发计划，确定各个设计阶段的时间节点；评估研发工作量，合理分配工作任务；进行成本预算，及时控制开发成本；制作零部件清单表格，以便进行后续开发工作。

概念车设计阶段的任务主要包括总体布置草图设计和造型设计两个部分。

1．总体布置草图总体布置草图也称为整体布置草图、整车布置草图。

绘制汽车总布置草图是汽车总体设计和总布置的重要内容，其主要任务是根据汽车的总体方案及整车性能要求提出对各总成及部件的布置要求和特性参数等设计要求；协调整车与总成间、相关总成间的布置关系和参数匹配关系，使之组成一个在给定使用条件下的使用性能达到最优并满足产品目标大纲要求的整车参数和性能指标的汽车。

而总体布置草图确定的基本尺寸控制图是造型设计的基础。

汽车总布置设计说明1.概述1.1整车总布置设计的任务（1）从技术先进性、生产和理性和使用要求出发，正确选择指标、质量和主要尺寸参数，提出总体设计方案，为各部件设计提供整车参数和设计要求；（2）对各部件进行合理布置和运动校核；（3）对整车性能进行计算和控制，保证汽车主要性能指标实现；（4）协调好整车和总成之间的匹配关系，配合总成成完成布置设计，使整车的性能、可靠性达到设计要求。

1.2设计原则（1)汽车的选型应该根据汽车型谱、市场需求、产品的技术发展趋势和企业的产品发展规划进行。

（2）选型应在对同类型产品进行深入的市场调查、使用调查、生产工艺调查、样车结构分析与性能分析及全面的技术、进行分析的基础上进行。

（3）应从已有的基础出发，对原有车型和引进的样车进行分析比较，继承有点，消除缺陷，采用已有且成熟可靠的先进技术与结构，开发新车型。

（4）力求零件标准化、部件通用化、产品系列化。

1.3汽车设计过程（1）调查研究与初始决策：选定设计目标，并制定产品设计工作及方针原则。

（2）总体方案设计：根据所选定的目标及对开发目标制定的工作方针、设计原则等主导爱想提出整车设想，及概念设计或构想设计。

（3）绘制总布置草图，确定整车主要尺寸、质量参数与性能以及各总成的基本形式。

（4）车身造型设计及绘制车身布置图：绘制不同外形、不同色彩的车身外形图：制作相应的造型1:5整车模型；从中选优后再制作1:5或者1:1的精确模型。

（5）编写设计任务书。

（6）汽车总布置设计。

（7）总成设计。

（8）试制、试验、定型。

2.整车形式的选择根据设计原则，目标和用户的需求特点，整车设计人员要提出被开发车型的整车形式方案，主要包括以下几部分：（1）发动机的类型和形式；（2）轴数和驱动形式；（3）车头和驾驶室的形式以及发动机、前轴轮的位置关系;（4）轮胎的选择。

2.1发动机的种类的形式对于发动机的种类和形式，在现代汽车上主要选用汽油机和柴油机，可根据车型的需要进行选取。

整车总布置设计规范一、 定义汽车总布置是指在汽车的总体方案确定后，要对总成和部件进行空间布置， 并校核初步选定的各个部件的结构尺寸与安装位置能否满足整车空间尺寸的 要求，使其在安全性、拆装便利性以及与人体的关系合理性等多个方面协调 可靠,达到最优结果。

二、整车布置基准线 工作步骤如下图I■■ ■■初步参数确定绘制总布置草图校核总布置方案整车布置基准线注：1.均应在汽车营群雄窸下进行之母图时应将汽耳前融荏左侧■1车库上平面线纵粱上翼面较长的一段平面或承载式车身中部地板或边粱的上缘面在侧（前） 视图上的投影线称为车架上平面，它作为垂直方自尺寸的基准线（面）， z 坐标线，向上为“ +”、向下为“-”。

有些客车的车架上平面在满载静止位 置时，通常与地面倾斜 0.5 °〜1.5 ° ,使车架呈前低后高状，这样在汽车加 速时，客厢可接近水平。

为了画图方便，可将车架上平面线画成水平的，将 地面画成斜的。

| 22、前轮中心线通过左右前轮中心，并垂直于车架平面线的平面，在侧视图和俯视图上的投影线称为前轮中心线，它作为纵向方自尺寸的基准线（面），即 z 坐标线, 向前为“-”，向后为“ +”。

33、汽车中心线汽车纵向垂直对称平面在俯视图和前视图上曲投影线称为汽车中心线，用它 作为横自尺寸的基准线（面）。

即 y 坐标线，向左为“ +”、自右为“-”， 4 4、地面线地平面在侧视图和前视图上的投影线称为地面线，此线是标注汽车高度、接 近角、离去角、离地间隙和踏板高度等尺寸的基准线。

55、前轮垂直线通过左、右前轮中心，并垂直于地面的平面，在侧视图和俯视图上的投影线 称为前轮垂直线。

此线用来作为标注汽车轴距和前悬的基准线。

当车架与地 面平行时，前轮垂直线与前轮中心线重合（如轿车）。

形式发动机昼矍驱动形式载客量装或量基准线/面确定同图的零线确定整车方式方和标注 酬定正负要求和琴数的 整车工况 是再合 结构尺寸三、各部件的布置各部件的布置主要包括传动、转向、悬挂、制动等，下面来一一看看：11、传动系的布置由于电动机、无极变速器装成一体，所以在电动机位置确定后，包括电动机、无极变速器在内的动力总成位置也随之而定。

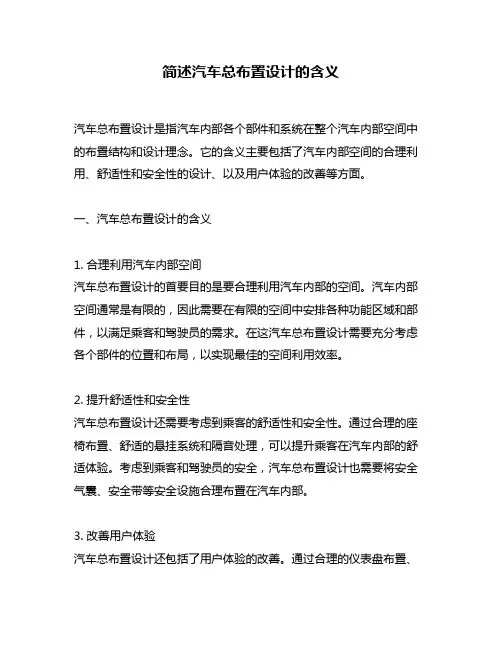

简述汽车总布置设计的含义汽车总布置设计是指汽车内部各个部件和系统在整个汽车内部空间中的布置结构和设计理念。

它的含义主要包括了汽车内部空间的合理利用、舒适性和安全性的设计、以及用户体验的改善等方面。

一、汽车总布置设计的含义1. 合理利用汽车内部空间汽车总布置设计的首要目的是要合理利用汽车内部的空间。

汽车内部空间通常是有限的，因此需要在有限的空间中安排各种功能区域和部件，以满足乘客和驾驶员的需求。

在这汽车总布置设计需要充分考虑各个部件的位置和布局，以实现最佳的空间利用效率。

2. 提升舒适性和安全性汽车总布置设计还需要考虑到乘客的舒适性和安全性。

通过合理的座椅布置、舒适的悬挂系统和隔音处理，可以提升乘客在汽车内部的舒适体验。

考虑到乘客和驾驶员的安全，汽车总布置设计也需要将安全气囊、安全带等安全设施合理布置在汽车内部。

3. 改善用户体验汽车总布置设计还包括了用户体验的改善。

通过合理的仪表盘布置、易于操作的按钮设计以及人性化的空调系统等，可以改善用户在汽车内部的体验，提升汽车的驾驶乐趣和舒适性。

二、我的个人观点和理解在我看来，汽车总布置设计的含义不仅仅是对汽车内部空间的利用，更是对汽车整体性能和用户体验的综合设计。

一个好的汽车总布置设计，应该是能够充分考虑到乘客的需求和舒适性，满足驾驶员的操作便捷性，以及保障汽车行驶过程中的安全性。

只有在这些方面都得到兼顾和满足的情况下，我们才能称之为一款优秀的汽车。

总结回顾：汽车总布置设计是汽车制造中至关重要的一个环节，它不仅仅关乎汽车内部空间的布局，更关乎汽车的舒适性、安全性和用户体验等方面。

一个成功的汽车总布置设计，应该是能够在空间利用、舒适性和安全性等方面做到完美的结合，让乘客和驾驶员都能够得到优质的体验。

汽车总布置设计是汽车内部空间的设计与布局，是汽车设计中不可或缺的重要环节。

它不仅关乎汽车的外观美观，更涉及到乘客乘坐舒适性、安全性和用户体验等方面。

在汽车总布置设计中，设计师需要充分考虑乘客和驾驶员的需求，合理利用有限的空间，提升汽车的实用性和舒适性。

汽车总布置设计规范、整车主要参数的确定:1、前悬、后悬、轴距的确定：根据设计任务书提供的车身型号、货厢内部尺寸确定前悬、后悬、轴距的尺寸。

1.1前悬长：主要依据车身前悬及车身布置位置，前翻车身还要考虑车身前翻时与保险杠的间隙。

1.2后悬长：也是确定轴距长度，后悬除要符合法规要求之外，要充分考虑对离去角、质心位置的合理性，车身与货厢的合理间隙，应该保证高位进气在车身翻转时有至少30mm间隙。

2、整车高度的确定：2.1车身高度的确定：车身高度的确定主要受发动机高低位置的影响，发动机高低位置确定之后，应该保证车身地板与发动机最小间隙在30mm以上。

2.2整车高度确定：（既货厢帽檐或护栏高度的确定）221货厢带前帽檐：应保证车身前翻时，车身及附件与货厢帽檐最小间隙大于60mm2.2.2货厢为护栏结构：安全架与车身顶盖高度差：（GB7258规定：载质量为1吨及1吨以上的货车、农用车为70-100mm3、整车宽度的确定：一般来言，车辆的最宽决定于货厢的宽度。

4、轮距确定：4.1前轮距：前轮距的确定实际上就是前桥的选取，前桥的选取主要决定于设计载质量，前轮距主要受车身轮罩的宽度、车轮的偏距影响，并且受到法规（整车外宽不超过 2.5m）的限制，同时要考虑前轮的最大转角。

4.2后轮距：后轮距的确定实际上就是后桥的选取，后桥的选取主要决定于设计载质量，同时再根据货厢的宽度来选取合适的轮距。

、驾驶室内人机工程总布置:1、R点至顶棚的距离：肖102、R点至地板的距离：370±303、R点至仪表板的水平距离：支004、R点至离合器和制动踏板中心在座椅纵向中心面上的距离：750~850 (气制动或带有助力器的离合器和制动器，此尺寸的增加不大于100)5、背角：5~28°6、足角：87~95°7、转向盘外缘至侧面障碍物的距离：》00 (轻型货车绍0)8、转向盘中心对座椅中心面的偏移量：409、转向盘平面与汽车对称平面间夹角：90±510、转向盘外缘至前面及下面障碍物的距离：为011、转向盘下缘至离合和制动踏板中心在转向柱纵向中心面上的距离：为0012、转向盘后缘至靠背距离：绍5013、转向盘下缘至座垫上表面距离：羽6014、离合、制动踏板行程：€0015、离合踏板中心至侧壁的距离：至016、离合踏板中心至制动踏板中心的纵向中心面的距离：昌1017、制动踏板纵向中心面至通过加速踏板中心的纵向中心面的距离：》0018、制动踏板纵向中心面距转向管住纵向中心面的距离：50~15019、加速踏板纵向中心面至最近障碍物的距离：为020、变速杆和手制动手柄在任意位置时，距驾驶室内其他零件或操纵杆的距离：为0三、底盘总布置：1、车架宽度的确定：1.1发动机安装部位的车架外宽的确定a. 发动机宽度尺寸：特别是在车架纵梁附近的发动机宽度。

汽车研发：整车总布置设计方法和内容！汽车和人一样，由各个器官组成，眼睛、嘴、鼻子长在脸上，脚长在腿上，手指长在手上，像下面这位美女，五官协调、端正、前凸后翘，一眼就能吸引大家的眼光。

汽车也是，发动机要布置在机舱里，轮子要装在底盘上，座椅布置在车舱内。

如此，汽车才会性能好、颜值高、好撩妹！说到布置今天漫谈君要和大家聊一聊整车总布置设计方法和内容汽车是由多个单元（子系统及连接零件）组成的整体，每个单元对整体的行为有影响，组成汽车的各单元对整体行为的影响不是独立的，同时汽车的行为不是组成它的任何单元所具有的，因此汽车具备系统的属性，对环境表现出整体性。

这样，汽车性能的好坏不仅取决于各部件性能如何，而且在很大程度上取决于各部件的协调和配合，取决于总体布置。

总体设计水平的高下对汽车的设计质量、使用性能和产品的生命力起决定性的作用。

正如有些美女的五官分开来看倒是不错，组合在一起就不一定了，而有些美女的五官不一定都特别精致，可是整体却让人惊艳！一、什么是总布置设计汽车总布置是指在汽车的总体方案确定后，要对总成和部件进行空间布置，并校核初步选定的各个部件的结构尺寸与安装位置能否满足整车空间尺寸的要求，使其在安全性、拆装便利性以及与人体的关系合理性等多个方面协调可靠，达到最优结果。

二、总布置设计的作用1. 整车零部件、系统装配的继承，确保其装配性、空间间隙和功能安全；2. 实现功能参数的最佳空间利用（法律法规、碰撞、人机界面、功能、制造性、装配、售后和回收）并考虑消费者的利益；3. 整车运动学设计（重心位置、质量和运动）；4. 采用标准化的人体模板来布置内部适应性及进出性、视野以及舒适性分析；5. 确保技术（制造）和造型的可实行；6. 生成汽车布置结果，为产品性能开发和制造提供基础。

三、总布置设计的任务1. 从技术先进性、生产合理性和使用要求出发，正确选择性能指标、质量和主要尺寸参数，提出总体设计方案，为各部件设计提供整车参数和设计要求；2. 对各部件进行合理布置和运动校核；3. 对整车性能进行计算和控制，保证汽车主要性能指标实现；4. 协调好整车与总成之间的匹配关系，配合总成完成布置设计，使整车的性能、可靠性达到设计要求。

汽车设计总布置1. 引言汽车设计总布置是指汽车的整体设计和布局，涵盖了底盘、车身、驱动系统、悬挂系统等各个方面。

一个好的汽车设计总布置能够提高汽车的性能、安全性和驾乘舒适度。

本文将从多个方面介绍汽车设计总布置的重要性和设计要点。

2. 底盘设计底盘是汽车的基础结构，承载着整个车身和其他重要部件。

在底盘设计中，需要考虑以下要点：•底盘刚性：底盘的刚性越高，汽车在行驶过程中的稳定性和操控性就越好。

因此，设计师需要选择合适的材料和结构来提高底盘的刚性。

•悬挂系统：悬挂系统对汽车的悬挂和减震功能起着重要作用。

设计师需要选择合适的悬挂系统类型，并进行调校，以提供更好的悬挂性能和驾乘舒适度。

•驱动系统：底盘设计还需要考虑驱动系统的布局，包括前驱、后驱和四驱等不同的驱动方式，以及驱动力的传递和分配方式。

3. 车身设计车身是汽车的外部造型和外壳，它直接影响着汽车的空气动力学性能、安全性和美观度。

在车身设计中，需要注意以下要点：•空气动力学性能：合理的车身设计能够降低空气阻力，提高汽车的燃油经济性和稳定性。

因此，设计师需要通过设计凹陷和凸起的部位来改善车身的空气动力学性能。

•安全性：车身设计还要考虑碰撞安全性，包括前撞和侧撞等不同情况下的安全性能。

设计师需要通过加强车身结构和使用高强度材料来提高汽车的碰撞安全性能。

•美观度：车身设计还要考虑汽车的美观度和品牌形象。

设计师需要根据品牌定位和市场需求来设计独特而富有识别度的车身外观。

4. 驱动系统设计驱动系统是指汽车的发动机、变速器和传动轴等组成部分。

在驱动系统设计中，需要考虑以下要点：•发动机布局：设计师需要选择合适的发动机布局方式，包括前置、后置和中置等不同的布局方式。

不同的布局方式会影响汽车的重心、平衡性和空间利用率。

•变速器类型：变速器的选择将影响汽车的行驶性能和燃油经济性。

设计师需要根据汽车的使用情况和市场需求来选择合适的变速器类型。

•传动轴布置：传动轴的布置方式也会影响汽车的性能和舒适度。

第七节 汽车的总体布置在初步确定汽车的载客量(装载量)、驱动形式、车身形式、发动机形式等以后，要深入做更具体的工作，包括绘制总布置草图，并校核初步选定的各部件结构和尺寸是否符合整车尺寸和参数的要求，以寻求合理的总布置方案。

绘图前要确定画图的基准线(面)。

一、整车布置的基准线(面)——零线的确定确定整车的零线(三维坐标面的交线)、正负方向及标注方式，均应在汽车满载状态下进行，并且绘图时应将汽车前部绘在左侧。

1.车架上平面线纵梁上翼面较长的一段平面或承载式车身中部地板或边梁的上缘面在侧(前)视图上的投影线称为车架上平面，它作为垂直方向尺寸的基准线(面)，即z 坐标线，向上为“+”、向下为“一”，该线标记为z。

货车的车架上平面在满载静止位置时，通常与地面倾斜0.5°～1.5°，使车架呈前低后高状，这样在汽车加速时，货箱可接近水平。

为了画图方便，可将车架上平面线画成水平的，将地面线画成斜的。

2.前轮中心线通过左右前轮中心，并垂直于车架平面线的平面，在侧视图和俯视图上的投影线称为前轮中心线，它作为纵向方向尺寸的基准线(面)，即z 坐标线，向前为“一”，向后为“+”，该线标记为x。

3.汽车中心线汽车纵向垂直对称平面在俯视图和前视图上的投影线称为汽车中心线，用它作为横向尺寸的基准线(面)，即y 坐标线，向左为“+”、向右为“一”，该线标记为y。

4.地面线地平面在侧视图和前视图上的投影线称为地面线，此线是标注汽车高度、接近角、离去角、离地间隙和货台高度等尺寸的基准线。

5.前轮垂直线通过左、右前轮中心，并垂直于地面的平面，在侧视图和俯视图上的投影线称为前轮垂直线。

此线用来作为标注汽车轴距和前悬的基准线。

当车架与地面平行时，前轮垂直线与前轮中心线重合(如轿车)。

二、各部件的布置 1.发动机的布置(1)发动机的上下位置 发动机的上下位置对离地间隙和驾驶员视野有影响。

轿车前部因没有前轴，发动机油底壳至路面的距离，应保证满载状态下最小离地间隙的要求。
