保安部消防监控设备操作规定一、前言为保障公司员工和财产的安全，确保消防监控系统正常运行，特制订本规定。
二、范围本规定适用于公司保安部门的消防监控设备操作人员。
三、操作流程1. 开机操作1.确认消防监控设备的电源、电缆等附件线路都接好；2.按下电源键，等待设备启动。
2. 登录操作1.连接监控设备，打开登录页面；2.输入正确用户名和密码，点击登录；3.如果登录失败，确认账号和密码是否正确。
3. 视频监控操作1.点击对应的监控画面，等待画面加载；2.如需调整画面，可对监控画面进行平移、放大等操作；3.为方便管理和定位，可以设置并查看监控画面的区域和位置。
4. 报警处理操作1.当系统发出警报时，应及时查看警报信息，了解报警原因；2.根据报警类型，进行合理的处理，警报解除之前，需要持续关注所在区域。
5. 数据备份操作1.根据要求进行数据备份，备份资料包括实时监控录像、历史录像、用户操作日志等；2.数据备份操作应该定期进行，确保数据的完整性。
6. 系统维护操作1.及时清理监控设备及其连接线路，进行系统的维护和保养；2.对于出现故障的设备，需要及时维修，恢复其运行功能。
四、禁止事项1.禁止擅自更改或删除设备内文件和操作记录；2.禁止将监控数据泄露或用于其他不符合公司政策和法律法规的行为。
五、纪律检查1.从业人员违反本规定规定的，由保安部门依照公司管理规定进行纪律处分；2.如导致重大事故或损失，将依法追究相应责任。
六、附则1.本规定由公司保安部门负责制定和实施；2.本规定未尽事宜，可根据实际情况进行补充、完善。

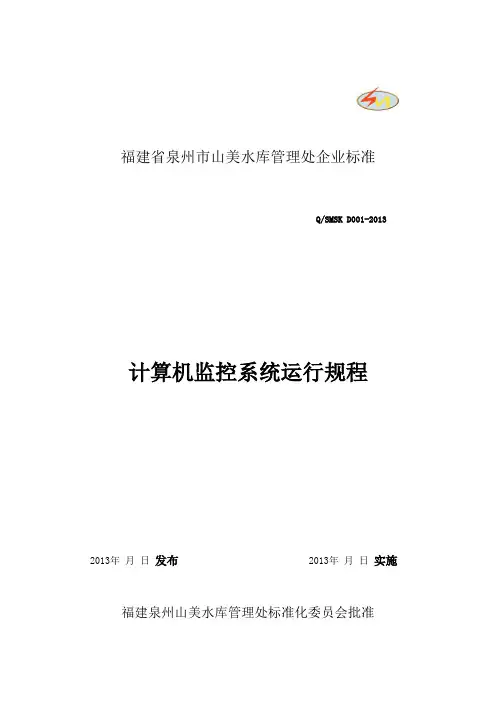

福建省泉州市山美水库管理处企业标准Q/SMSK D001-2013 计算机监控系统运行规程2013年月日发布2013年月日实施福建泉州山美水库管理处标准化委员会批准本标准由泉州市山美水库管理处标准化委员会提出。
本标准审批人：本标准审定人：本标准审核人：本标准起草部门：运行分场本标准主要起草人：刘芳计算机监控系统运行规程Q/SMSK D001-20131总则1.1监控系统是确保电厂安全、优质、经济地发电，加强自动化专业管理，提高监控系统运行维护和管理水平的重要手段。
为使监控系统稳定、可靠地运行，特制定本规程。
1.2本规程介绍了山美水电站计算机监控系统的功能、运行使用管理及操作规定。
1.3本规程适用于山美水电站运行人员、要求应熟练和掌握本规程。
亦可供相关技术人员参考。
2引用标准2.1 SJK-8000后台客户培训教材2.2 SJK-8000计算机监控系统操作使用说明2.3 许继SJK-8000系统培训资料3 术语解释3.1 遥测：实时采集电站的如电流、电压、功率、温度等所有的遥测量，采集周期不大于1秒。
3.2 遥信：实时采集电站的如导叶全关、导叶全开、断路器合位、断路器分位等所有遥信量，采集周期不大于1秒。
3.3 遥调：能对电站的各台机组进行有功、无功调节。
3.4 遥控：能实现对电站各机组的开、停机操作、空转、空载操作、机组紧停操作、开蝶阀和关蝶阀操作、断路器分合闸操作及故障事故光字牌复归等远程控制操作，命令响应周期不大于1秒3.5网关：计算机与LCU设备之间的规约转换器。
使原本不具备以太网接口的现地层智能设备比如保护装置、励磁系统、调速器装置、温度巡检装置、直流装置、电度表等可以通过网关进行规约转换后接入到以太网3.6 PLC：即可编程逻辑控制器，它主要用来代替继电器实现逻辑控制。
包括各种CPU模块、电源模块、底板、开关量输入/输出模块、模拟量输入/输出模块、通讯模块、高速计数模块等3.7 UPS：是指不间断电源。
CBZ-8000自动化系统监控系统操作规程（一） C BZ-8000自动化系统简介1、 CBZ-8000自动化系统监控系统由监控层、通讯层和装置层组成，其结构图如下图示意。
其中，监控层主要由一到两套主机、远动终端设备、打印机、音响报警和语音报警等组成。
调度网关电度表RS-通讯层装置层站控层...10/100以太网网络对时UPSCBZ -8000综合自动化系统单网系统结构站控层设备包括:操作员站;继保工程师站;微机五防系统网络接口.预留大型电气设备在线监测与诊断系统和遥视系统的网络接口. 继电保护工程师站可实现变电站继电保护及故障录波信息的处理;具有故障再现,故障 分析功能. 间隔层设备包括保护装置,测控装置,自动装置,操作切换装置（WXH-810系列微机线路保护）以及其他的智能设备和附属设备（电子式电度表、VQC 、直流电源）. 公共设备FCK-820系列微机测控装置，WYJ-820系列微机电压监测装置2、 CBZ-8000自动化系统主要功能有：（1） 数据采集与处理：实时采集模拟量,开关量,数字量,温度量,脉冲量以及各类保护信息.对实时数据进行统计,分析,计算。
（2） 报警处理分为事故报警和预告报警方式.前者包括非操作引起的断路器跳闸和保护装置 动作信号.后者包括一般设备变位,状态异常信息,模拟量越限 / 复限,计算机站控系统 的各个部件,间隔层单元的状态异常等.报警信息包括设备名称,设备异常状态,报警发生时间(年,月,日,时,分,秒,毫秒).报警输出支持音响和语音,可由用户灵活设置,同时启动事件打印输出功能.（3）事故追忆，重要的遥信变位,保护动作发生时,系统自动启动相关的测量数据的记录,供系统将来进行事故追忆,系统可追忆事故前 3 分钟后 5 分钟共 128 点全站各个间隔的测量数据,并提供曲线,表格两种形式任意选择想要查看的事故追忆数据.（4）显示和打印的内容为:点号,名称,动作性质和时间(年,月,日,时,分,秒,毫秒).置于事件顺序记录区内的数字量可由人工在线进行组态和修改(增/减和禁止/激活).（二）C BZ-8000自动化系统后台监控软件操作1、软件的启动在显示器的左下角有，用鼠标左键单击它，出来下图，移动鼠标指向“程序（P）”，然后鼠标移动到“CBZ8000变电站综合自动化系统”，再用鼠标左键单击“在线监控”，就可以打开后台监控软件了。
目录第1章概述 (9)第2章架设远程访问的条件 (11)远程域名访问的IP地址要为公网IP (11)第3章海康产品端口号功能 (15)端口号功能 (15)第4章海康域名解释原理 (19)DVR、NVR域名解释 (20)网络IPC域名解释 (27)第5章海康视频7远程访问 (31)视频7的用户名密码就是威视通超级用户名admin的密码 (32)威视通被视频7平台添加存在唯一性 (32)视频7平台注册用户名绑定的手机号不能再次注册使用 (33)如果视频7平台注册用户名忘记了需要联系海康技术员处理 (33)报警联动录像需要在布防状态下才能联动录像 (33)第6章海康远程访问实战篇 (34)检测是否具备远程访问的条件 (34)规划好各设备IP地址、端口号 (36)通过搜索工具SADP更改设备IP、SDK控制端口 (36)通过IE进入设备修改端口号〔端口、RTSP流媒体端口〕 (37)将半球、小威视添加到NVR进展访问 (38)架设公网访问之路由器端口映射 (41)架设公网访问之海康DDNS域名解释 (42)IVMS-4200客户端远程访问 (49)IVMS-4000客户端远程访问 (51)IVMS-4500手机客户端远程访问 (51)IVMS-4500 IPAD客户端远程访问 (52)第7章远程访问常见问题解决方法 (54)IE通过域名可以访问，4200 或者4500 通过域名无法访问 (54)4200 或者4500 可以访问域名，IE 无法访问 (55)IE和客户端可以登录设备，但是预览失败 (55)DVR、NVR等开启DDNS域名时，提示“与效劳器通讯失败〞.. 55域名解释成功，且端口号全部开放，但IE、客户端都无法访问 (56)域名解释成功，且端口号全部开放，但IE、客户端有时候可以正常访问，有时候又不能正常访问。
(56)域名解释成功，内网可以正常解释和访问，但公网预览视频时黑屏，且无任何提示。
Super5000监控系统使用说明书（Version 1.30）编制：蒋宏图校核：审核：标准化：批准：上海思源弘瑞自动化有限公司Shanghai SHR Automation Co.，Ltd.前言感谢您使用上海思源弘瑞自动化有限公司的产品。
为了安全、正确、高效地使用本产品，请您务必注意以下重要提示：本说明书仅适用于Super5000监控系统。
请仔细阅读本说明书，并按照说明书的规定操作。
如有随机资料，请以随机资料为准。
系统如出现异常，请及时与本公司服务热线联系。
本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
目录1概述 (1)1.1SUPER5000技术特点 (1)1.2主要用途、适用范围 (2)2系统控制台 (2)2.1概述 (2)2.2控制台启动 (2)2.3系统登录 (2)2.4控制台主界面 (3)2.5控制台运行交互 (4)3在线监视 (5)3.1概述 (5)3.2在线监视启动 (5)3.3工具栏介绍 (6)3.4调图方式 (6)3.5导航图 (7)3.6右键菜单操作 (8)3.7曲线查看 (9)3.8遥控 (10)3.9升降档 (14)3.10投退软压板 (17)3.11挂(摘)牌 (20)3.12人工置数(位) (23)3.13五防投退 (24)3.14信号停闪(确认) (25)3.15动态着色 (25)3.16表格查看光字牌 (26)3.17调整合闸方式 (27)4告警窗口 (28)4.1概述 (28)4.2告警主窗口 (28)4.3确认事件 (30)4.4窗口配置 (30)5历史事项查询 (33)6智能操作票 (35)6.1概述 (35)6.2智能操作票启动 (35)6.3工具栏介绍 (36)6.4操作票控制台 (36)6.5五防操作票开票 (38)6.6五防操作票审核 (49)6.7五防操作票执行 (51)6.8操作票回传 (53)7顺控使用 (53)7.1打开间隔图 (53)7.2点击间隔目标状态 (53)7.3顺控执行设备状态检查 (54)7.4顺控操作登录 (55)7.5监护人验证 (56)7.6选择顺控执行方式 (56)7.7执行过程的人工确认 (57)7.8执行结束 (58)8保护装置管理工具 (58)8.1概述 (58)8.2保护装置管理工具启动 (58)8.3定值管理 (59)8.4软压板管理 (60)8.5装置参数管理 (61)8.6信号复归 (62)8.7导出文本 (62)9事故简报 (62)9.1概述 (62)9.2菜单项 (62)9.3打开简报 (62)10报表工具 (64)10.1概述 (64)10.2报表工具启动 (64)10.3浏览报表数据 (65)10.4打印报表 (66)10.5定时打印 (67)1概述SUPER 5000变电站后台监控系统为SHR5000变电站系统的站控层产品，实现了当地监控、VQC、全景防误系统、智能操作票、顺序控制等基本应用，并在此基础上可以部署事故分析、保护仿真、电能质量分析等离线高级应用。

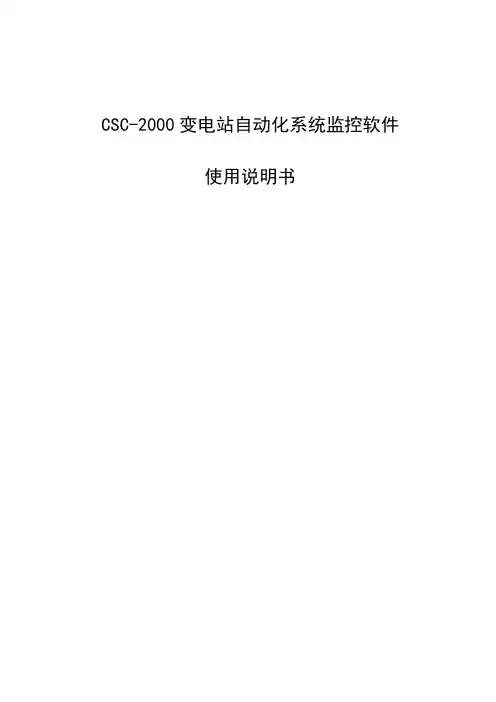

CSC-2000变电站自动化系统监控软件使用说明书前言主要内容：本手册主要介绍了CSC-2000变电站自动化系统的技术特点、主要技术指标和主要功能；CSM-100C监控软件的使用说明，包括如何启动、如何查看历史报警、如何对分类报警及信息进行检索、如何进行检修、如何管理打印机、如何复位音响、如何解锁五防、如何进行事故追忆、如何修改实时库参数、如何监视报文、如何生成运行日志、如何管理报表和曲线、如何查看人工置数点列表、如何备份和恢复等；CSM-200C工程师站的使用说明，包括工程师站的启动说明、继保工程师站的功能、录波后台的功能等；网络发布软件的使用说明，包括其如何配置、如何登录以及WEB的功能。
面向对象：本手册适用于现场管理人员和操作人员适用版本：CSC-2000变电站自动化系统监控软件3.00版本目录1 概述 (1)1.1 CSC-2000变电站自动化系统技术特点 (1)1.1.1 分层分布式系统与按间隔的设计 (1)1.1.2系统支撑平台 (1)1.1.3系统软件 (1)1.1.4图形系统 (1)1.1.5系统结构示意图 (2)1.1.6成熟的变电站自动化系统通信网络技术 (4)1.1.7保护设备全面支持四遥功能 (4)1.1.8远动信息直采直送 (4)1.1.9基于测控网络的系统级综合防误闭锁 (5)1.2系统的主要技术指标 (5)1.3CSM-100C监控软件的主要功能 (6)1.3.1数据采集与处理 (6)1.3.2报警处理 (7)1.3.3事件顺序记录及事故追忆功能 (8)1.3.4开关量控制操作和同期检测 (8)1.3.5在线计算及制表 (9)1.3.6图形生成及显示打印 (10)1.3.7与其他系统和设备接口 (11)1.3.8系统自诊断和自恢复 (11)1.3.9维护功能 (12)2 CSM-100C监控软件使用说明 (14)2.1启动CSM-100C监控软件 (14)2.2历史报警浏览 (20)2.3分类报警及信息检索 (23)2.3.1分类报警 (23)2.3.2信息检索 (24)2.4检修窗口 (25)2.5打印机管理 (25)2.6复位音响 (26)2.7五防解锁 (26)2.8事故追忆 (28)2.9实时库参数修改 (28)2.9.1检修间隔 (29)2.9.2遥测量控点定义 (30)2.9.3遥信量控点定义 (31)2.9.4遥控量控点定义 (31)2.10报文监视 (32)2.11运行日志 (33)2.11.1日期设定 (34)2.11.2生成运行日志 (34)2.11.3浏览运行日志 (35)2.11.4打印运行日志 (36)2.11.5保存运行日志 (36)2.12报表管理 (37)2.12.1报表的启动方式 (37)2.12.2报表分类 (38)2.12.3报表功能 (39)2.12.4召唤报表 (40)2.13曲线 (42)2.14人工置数点列表 (44)2.15其它设置 (45)2.16遥控说明及实例演示 (45)2.16.1遥控类别 (45)2.16.2遥控方式 (45)2.16.3开关刀闸遥控实例 (46)2.17备份与恢复 (50)3 继保工程师站 (51)3.1启动工程师站 (51)3.2主界面组成 (51)3.3工程师站功能介绍 (51)3.3.1继保工程师站功能介绍 (51)3.3.2录波后台功能介绍 (56)3.3.3录波分析软件使用 (59)4 五防 (63)4.1.五防配置及功能 (63)4.2.五防参与遥控 (65)5 网络发布 (66)5.1配置 (66)5.2登录WEB服务器 (66)5.3网络数据发布包括以下内容 (66)6 实时库工具 (71)6.1启动实时库工具－Wiztool (71)6.2用户登陆 (71)6.3实时库生成工具WizTool功能菜单 (72)6.4功能说明 (72)CSC-2000变电站自动化系统监控软件使用说明书1概述1.1 CSC-2000变电站自动化系统技术特点CSC－2000综合自动化系统适用于10kV——500kV各种电压等级变电站升压开关站监视与控制、继电保护、自动化装置等综合自动化系统。
视频监控视频监控主要承担视频安防业务。
通过管理编码设备，制定录像计划、抓图计划等，可以实现实时视频监控、录像/图片查看等功能。
视频监控应用包括实时预览、录像回放和图片回放，具有深远的安防价值。
•实时预览：通过查看摄像机当前的实时视频，及时了解监控状态。
对于有云台功能的摄像机，在进行实时预览的同时，可通过云台操作查看不同的视角和细节，更加全方位利用现有摄像机，扩大监控区域。
•录像回放：通过制定录像计划并根据录像计划进行录像，可以查看存储在设备本地、嵌入式存储或云存储上的视频文件，还原事件发生过程，方便进行事后分析，作出深入判断。
通过保存有价值的视频片段，可以为视频分析提供基础素材，为视频举证提供基础依据。
1.1 操作流程首次使用，建议按以下顺序进行配置和操作。
图8-1 视频监控操作流程•设备管理：添加编码设备、监控点、报警器。
具体请参见管理编码设备。
•配置视频监控参数：配置视频监控参数，如云台操作权释放时长。
具体请参见视频监控参数配置•配置录像：配置存储和录像计划，监控点按照计划时间进行录像。
具体请参见录像配置。
•配置抓图：配置图片存储服务器和抓图计划，监控点按照计划时间进行抓拍。
具体请参见。
抓图配置。
•事件布撤防：配置布防或撤防，决定是否上传视频设备上报的报警事件。
具体请参见事件布撤防。
•实时预览：实时查看网络摄像机的视频画面，具体请参见实时预览。
•录像回放：回放存储的视频文件，具体请参见远程回放。
•图片查询：查询并下载通过抓图计划抓拍的历史图片，具体请参见图片查询。
•事件联动：为视频监控事件配置联动操作。
当发生视频监控事件时，平台接收实时事件，并进行相应的联动。
•图上监控：将视频监控资源添加到地图。
当发生视频监控事件时，可以在地图上快速定位事件发生位置，同时支持预览、回放等操作。
1.2 管理编码设备为实现视频监控，您可以添加网络摄像机、NVR、DVR和HDVR等编码设备到系统上。
支持通过如下协议添加编码设备：•海康设备网络SDK协议：仅支持海康自主研发的编码设备。
水污染源在线监测设备操作、使用和维护规程站房管理人员必须接受过相应的操作培训，仔细阅读仪器使用说明书、操作手册，熟悉仪器基本知识原理、了解仪器安全信息和主要事项，方可进行维护操作，这样将有利于减少不必要的麻烦。
一、站房管理人员对设备维护应严格按照《水污染源监测站房管理人员岗位责任制》要求实行。
二、开机前先检查电源系统是否稳定正常，电压值是否满足设备运行要求。
查看设备内试剂、蒸馏水是否充足，内部管路是否通畅、气密性是否完好，电路接触是否良好，连接正确。
三、开机后开机后，自动监控设备进入系统，如听到异常声响或气味，请立即关闭电源，查明原因并处理。
正常进入系统后，进入主菜单界面，可根据目的进行操作。
四、测试功能测试是在手动模式下对水样、标样自动按照程序进行分析。
可观察整个测试流程运行状态，发现异常时便于及时处理，以确保在线监测设备运行正常。
五、校准功能校准是用来校准仪器测量精度，主要用于设备标定工作曲线和空白校准。
一般需要配置至少3个浓度以上的标样进行标定工作曲线。
六、设置功能设置功能里可以查看系统一些相关参数信息，并可以更改相关参数设置，如自动工作模式与手动工作模式之间的切换、测量周期、量程、超标值、时间等。
不可以非法目的更改设置参数，产生的不良后果将由责任人自行承担。
七、查询功能查询功能里具有历史数据查询、工作曲线查询等功能。
八、关机操作如有特殊原因，需对设备进行长期关机操作，请先关闭电源开关后插入电源线，不可随意拔插电源线完成关机操作。
关机前需用蒸馏水代替所有试剂（包括水样）做一至二次测试，以达到清洗仪器内部管路及器件的目的。
九、注意事项1、仪器运行过程中禁止非法断电，禁止拔插通信口线缆连接处。
2、严禁非专业操作人员对系统进行操作设置。
3、维护或维修前务必断开电源，方可操作。
需上电调试的情况除外。
4、仪器内部管路及接头如有破损或液体泄漏，应立即停机清理，并更换破损管路。
5、试剂将用完时必须及时更换或添加，禁止仪器无试剂运转。
安全监控操作规程范文一、引言为了确保企业的生产安全、提高工作效率，根据有关法律法规和公司安全管理制度的要求，制定本安全监控操作规程。
本规程适用于全体员工，在工作中必须严格遵守。
二、安全设备1. 确保安全设备的正常运行，每天使用前需检查设备状态，如发现异常应及时报修。
2. 确保监控设备的清洁和干燥，防止灰尘和水份对设备造成损坏。
3. 定期对安全设备进行维护和检修，确保其性能达到最佳状态。
三、监控操作1. 在操作前，先了解所监控区域的情况，如天气、人员流动等变化情况。
2. 对每一个监控点进行认真观察，如发现有异常情况，应及时记录并报告上级。
3. 线路的连接和接线盒的状态要保持清洁和整齐，避免松动和破损。
4. 使用监控设备时，应保证自身的身份合法，严禁滥用职权进行未经授权的监控。
5. 在操作中，需保持专注，不得分心或进行其他无关的活动。
四、应急措施1. 在突发事件发生时，应当立即向上级报告，并按照应急预案进行处理。
2. 发生火灾时，应立即采取措施疏散工作人员，并使用灭火器进行初期扑救。
3. 发生电力故障时，应切断电源，并及时联系电力部门进行处理。
4. 发生人员伤害事故时，应立即施救并采取措施避免次生伤害。
五、操作记录1. 在每次操作后，应及时记录相关事项，包括操作时间、内容、变化情况等。
2. 操作记录应保存在指定的位置，并定期进行整理和归档。
3. 操作记录的准确性和可读性需得到保证，不得有涂改的痕迹。
六、违规处理1. 对于违反本安全监控操作规程的行为，将视情节轻重给予相应的处罚，包括但不限于警告、罚款、停职、开除等。
2. 对于因违反规程导致的事故或损失，违规人员将承担相关的法律责任。
七、附则1. 本规程由公司安全管理部门负责解释和修订，并及时向相关人员进行通知。
2. 本规程的内容仅供参考，具体操作还需根据实际情况进行调整和完善。
3. 本规程自颁布之日起生效，废止以往相关规定。
在企业中，安全监控操作是保障工作安全的基础。
许继发电自动化系统部员操作站线监说在控操作明许继集团．许继电气股份有限公司 ２０＿＿＿年＿＿＿月______日目 录1. 用户界面 (3)1.1 系统运行 (3)1.2 画面简介 (4)1.3 监控系统功能总体介绍 (8)2. 报表、曲线及历史报警浏览 (16)2.1 报表 (16)2.2 曲线 (23)2.3 历史报警浏览 (25)3. 监控多操作员站支持功能说明 (26)4. WEB 发布功能使用说明 (26)1. 用户界面1.1 系统运行运行在线监控系统的主应用程序： C:\Program Files\Cbz8000 变电站综合自动化系统\BIN\CbzDispatcher.exe，监控系统的启动画面如图1.1 所示[注意]：1、在线监控系统运行之前，必须首先在监控系统“数据库维护系统”中进行系统设置、网络配置及用户权限设置等操作。
数据库配置完成后，在线监控才能正常启动。
否则启动时将会报错。
2、必须先启动“SQL Server 服务管理器”和监控系统“数据服务系统”。
否则系统将不能正常通讯。
在线监控系统启动过程：初始化与AutopVision 系统接口、初始化I/O 服务、初始化内存库、启动实时数据服务、启动网络通讯服务、启动打印服务、启动实时报警服务、初始化下行监控模块、启动规约解释服务、启动多媒体服务等过程，最后登陆到监控系统。
首次启动监控系统，显示默认的主页界面，在画面上点击右键弹出如下图1.2 所示快捷菜单，通过该菜单既可方便实现浏览页面功能又能快速进入页面编辑状态。
该浮动菜单上的所有功能在系统主菜单上都有定义，两者是对应的。
在线监控系统的运行界面分为：系统主菜单，系统工具栏，在线监控画面和系统任务栏四部分。
其运行主界面如图1.3 所示1.2 画面简介1.2.1水电工程的画面内容全站总揽；水电工程分为全站监视、机组监视、开关站监视、公用设备、坝区监视等几类，现 就针对各类描述需要制作的画面。
第一类：全站监视 包括以下画面:运行监视、主接线、网络结构、负荷调节、电度监视、公用辅机、厂用电监视、直流系统、紧急操作第二类：机组监视 包括以下画面：电气监视、温度棒图、水力机械、机组辅机、事故.故障、开机流程、停机流程、事故停机、紧急停机、操作指导 第三类：开关站监视 包括以下画面：做出工程中所有保护含硬压板间隔单元画面如：厂用变、主变、线路、母线等第四类：公用设备 包括以下画面：水系统、气系统、油系统第五类：坝区监视 包括以下画面：闸门控制1.2.2水电工程的画面内容简介全站总揽，主要做出整个电站画面缩影，可以很方便的进入各子画面，如图运行监视：描述电气量监视及断路器遥控操作主接线：描述整个电站保护配置及一次设备主要参数网络结构：描述电站网络结构及各智能设备通信状况电度监视、公用辅机、厂用电监视、直流系统：描述电度、辅机、直流的工作状态及电气量，辅机画面包括对辅机的控制操作，如图负荷调节及开机流程画面事例闸门控制：对闸门开度、荷重、操作、包括给定开度的控制操作1.3 监控系统功能总体介绍1.3.1. 菜单和工具栏菜单和工具栏如图1.4 所示，位于窗口的顶端；菜单是固定的不能拖动，而工具栏既可以随意拖动，也可以停留窗口的任意位置。
根据有没有用户登录，工具栏分别显示“登录” 如图1.4(a)，或者“注销”如图1.4(b)。
同时任务栏上也相应显示“无当前用户”或者已登 录用户名。
系统主菜单分以下八项，分别为：“系统管理”、“系统监视”、“系统应用”、“系统维护”、“系统设置”、“图形监视”、“音响”和“帮助”。
在各个菜单项中分别含有不同的子菜单。
系统工具栏从左到右分别为：“登录”\“注销”、“报表”、“曲线”、“历史报警”、“实时报警”、“上一页”、“下一页”、“主页”、“编辑”、“缩放”、“打印”、“预览”、“消闪”和“消音”。
由于每个工具栏选项都有对应的菜单项，故其功能都放在菜单中介绍。
“系统管理”a. 用户登录\注销xx对应工具栏“登录”按钮，弹出用户登录验证窗如图1.5 所示：若登录用户和口令信息正确，可以登录进监控系统，根据用户被赋予的权限，执行相应 的功能。
用户登录完成后，该菜单项显示为注销xx，相应工具栏也变为“注销”按钮。
注销xx：对应工具栏“注销”按钮，用于注销当前用户。
（xx 指具体用户名称）b. 修改密码登录用户可以通过点击“修改密码”菜单在需要的时候设置自己的口令字。
本人密码修改权限只限于当前登录的用户，其他任何权限（包括超级用户）用户均无权修改。
超级用户在添加用户后，一般为新用户分配有初始密码，推荐为空密码，所以强烈建议新用户在初次 登录系统后，首先修改自己的密码，并妥善保管。
c. 系统退出用于退出在线监控系统。
必须具有超级用户权限的人员，在登录后，才能够推出系统。
“系统监视”a. 报表系统生成电站各项信息的实时统计报表和历史统计报表。
具体可参见2.1 介绍。
b. 曲线系统生成电站各项信息的实时曲线和历史曲线。
具体可参见2.2 介绍。
c. 历史报警分别按间隔或按报警类型浏览所发生的各种历史报警信息。
具体可参见2.3 介绍。
d.实时报警打开“实时报警（事件）发布中心”消息框，它记录了监控系统的全部报警信息和各种系统事件，如用户登录、注销，通讯监视，保护动作信息、开关变位信息、装置告警信息、遥测量越限等事件的监视，遥控处理的结果监视等。
如图1.6 所示：在报警事件窗内点击鼠标右键，则弹出菜单：可随意选择。
通过选择不同的筛选条件对实时弹出的报警信息进行过滤。
在弹出的每条消息前面都有一个标志，表示此条报警消息未经操作人员确认，若操作人员点击“确认选定”菜单项后，相应地此条消息前面的标志变为。
表示此告警信息已经得到操作员的确认。
在“全部”子窗口内，不同的信息条文是用不同的颜色区分的，代表不同的报警信息类型（颜色可自定义）。
在其它子窗口内则不用颜色区分。
“间隔相关”菜单项，表示点击它可弹出与所选定的报警条目处于同一个间隔的所有报警信息列表。
（所有公用信息算做一个公用间隔，如设备通讯情况等。
）在“全部”子窗口内鼠标双击选中的条目时，将切换到同一类型事件的子窗口，比如：在“全部”子窗口内双击了装置通讯中断事件，则自动切换到“系统事件”子窗口内。
当有事件发生时，自动在屏幕的最顶层弹出实时报警窗口。
“系统维护”a. 数据维护用于建立、修改、维护监控系统数据库。
一般由工程设计人员及电站系统管理员使用，详细使用说明参见《操作员站数据库维护使用说明》。
b. 主站报文用于监视主站端服务器与操作员站之间的通信报文，主要用于调试。
c. 装置报文用于监视服务器与间隔层装置之间的通信报文，主要用于调试。
d. 内存库用于浏览服务器实时数据库，主要用于调试。
界面如图1.7 所示可分别查看内存中的各数据表，如：Table_info(表信息表)，YC_Device（遥测表），YX_Device （遥信表），YK_YT_Device（遥控表），YM_Device（遥脉表），SOE_Device（SOE 表），AplicationInfo（应用程序信息表），Prot_Inf（保护信息表）的当前值，帮助调试和分析问题。
当“实时刷新数据”选框选中时，表中数据将和内存中的数据同步更新，否则将不更新。
e.测点浏览查询图形系统中各测点的值，主要为遥测量（模拟量）、遥信量（开关量）、数字量以及 字符量的实时值以及图形系统内部生成的各类变量词典和宏词典。
其中“页面”项中列出了 所有已经定义的页面，右键点击任一幅页面我们可以把其“设为主页”或者“编辑”该页面。
测点浏览界面如图1.8 所示：f．间隔检修用于间隔挂牌检修设置，执行“间隔检修”弹出系统权限操作框，输入正确地用户名和密码后弹出“间隔挂牌检修设置”对话框如下图1.9 所示：处于检修状态的间隔为红色字体表示，且文字前有图标示意。
处于运行状态的间隔为绿色字体表示，且文字前有图标示意。
当某间隔处于挂牌检修状态时，将闭锁该间隔内的控制操作和间隔内的所有装置信息“系统设置”a. 五防设置用于管理遥控过程中是否启用五防功能。
当执行主菜单中的“系统设置”－“五防设置”，监控系统弹出身份确认对话框，进行用户身份验证，输入正确地用户名和密码后，系统弹出 “间隔五防设置”对话框，如下图1.10 所示：图1.10 五防设置对话框选中需要启用五防的间隔，当进行该间隔开关/刀闸类型的遥控时，将首先申请五防服务，若五防检验通过则开始遥控，否则直接返回。
b. 人工置数执行主菜单中的“系统设置”－“人工置数”，监控系统弹出身份确认对话框，进行用户身份验证，输入正确的用户名和密码后，监控系统弹出“实时库设置”对话框，选中某一 间隔的测点后，可以进行人工置数。
例如选中“间隔31”中“yc 遥测集”的“3FYC1701：A 相电流”测点，然后选中“人工置数”，在编辑框中输入“123.0”后，按“置数”按钮，最后点击“确定”按钮，如下图1.11 所示。
c. 在线设置进行实时打印、音响、多媒体、图形测点提示等系统功能的在线设置。
如下图1.12 所示：“图形监视”a. 消闪点击此菜单使全部画面中闪烁动态定义点停止闪烁，且遥信对位。
b. 上页\下页\主页可以通过上述三键浏览已打开页面，或者回到主页。
首次启动由于没有浏览任何页面，这三个按钮为灰色，不可使用，直到有其他页面打开，按钮才处于允许使用状态。
c. 页面选择点击“页面选择”，弹出下图1.13 所示窗口，可在其中选择所需页面。
d. 编辑页面点击“编辑页面”，系统打开“AutopVision”画面编辑系统，以对画面进行编辑。
也可以 在画面上直接点击鼠标右键，在弹出的浮动窗口上选择“页面编辑”。
只有具有超级用户权限的用户登录系统后才可以进行该操作。
e. 缩放画面缩放，支持“全图、25％、50％、75％、100％、150％、200％”的画面缩放。
也可以通过鼠标中间的滚轮实现无极缩放。
f. 屏幕打印用于打印当前显示的画面，对应于工具栏的“打印”按钮。
点击“屏幕打印”，弹出如下图1.14 所示的“打印”窗口，选择打印范围及打印份数然后按“确定”即可完成打印。
1.3.2. 其它常用操作保护装置信号复归系统公用宏里面有一类“**PROTFG”宏，它表示对地址为“**”的保护装置进行复归。
“FFPROTFG”宏表示对所有装置进行保护总复归。
“01FZFG”~“04FZFG”宏表示对第一~第四组保护装置进行分组复归，具体分组定义 可通过图形组态时定义此宏来完成对单个保护装置、成组保护装置或全站的信号总复归 功能。
间隔报警信号确认系统公用宏里面有一类“低压2#线”宏，它表示对站内“低压2#线”间隔的所有报警闪光信息进行确认（停止闪光）。
