球阀主要外型连接尺寸 法兰尺寸

球阀尺寸标准
一、尺寸范围
球阀的尺寸范围通常是根据其公称通径（DN）来确定的。

公称通径是球阀的主要规格指标，用于表示阀门能够通过的最大流径。

常见的球阀尺寸范围包括DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100等。

二、连接方式
球阀的连接方式主要有螺纹连接和法兰连接两种。

1.螺纹连接：适用于小口径的球阀，如DN15、DN20等，一般采用内螺纹连接或外螺纹连接。

2.法兰连接：适用于大口径的球阀，如DN40、DN50及以上，一般采用法兰连接。

三、结构长度
球阀的结构长度通常是指其整体长度，即从阀杆端到阀门另一端的最大长度。

不同规格的球阀结构长度可能不同，但通常情况下，球阀的结构长度应符合相关标准要求。

四、适用介质
球阀适用于各种流体介质，包括气体、液体和蒸汽等。

根据不同的使用环境和使用要求，球阀可以选择不同的材料和密封材料以适应不同的介质特性。

例如，在高温高压环境下，需要选用耐高温高压的材料和密封材料。

五、操作方式
球阀的操作方式可以根据实际需要选择手动、电动、气动或液动等方式。

其中，手动球阀是最常见的一种操作方式，电动和气动则适用于需要自动化控制的
环境。

液动则适用于需要大扭矩操作的环境。

在选择操作方式时，应考虑实际工况、操作方便性以及后期维护等因素。

综上所述，球阀尺寸标准包括尺寸范围、连接方式、结构长度、适用介质和操作方式等方面。

在选择和使用球阀时，应根据实际需求和工况条件综合考虑这些因素，以确保球阀能够满足使用要求并符合相关标准规范。

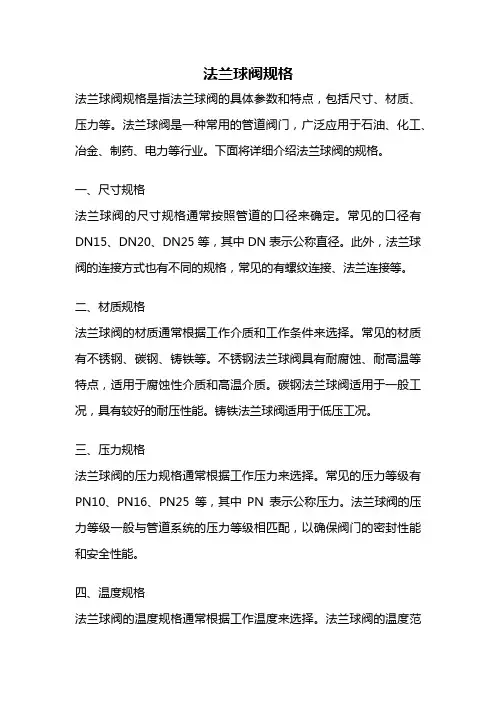

法兰球阀规格法兰球阀规格是指法兰球阀的具体参数和特点，包括尺寸、材质、压力等。

法兰球阀是一种常用的管道阀门，广泛应用于石油、化工、冶金、制药、电力等行业。

下面将详细介绍法兰球阀的规格。

一、尺寸规格法兰球阀的尺寸规格通常按照管道的口径来确定。

常见的口径有DN15、DN20、DN25等，其中DN表示公称直径。

此外，法兰球阀的连接方式也有不同的规格，常见的有螺纹连接、法兰连接等。

二、材质规格法兰球阀的材质通常根据工作介质和工作条件来选择。

常见的材质有不锈钢、碳钢、铸铁等。

不锈钢法兰球阀具有耐腐蚀、耐高温等特点，适用于腐蚀性介质和高温介质。

碳钢法兰球阀适用于一般工况，具有较好的耐压性能。

铸铁法兰球阀适用于低压工况。

三、压力规格法兰球阀的压力规格通常根据工作压力来选择。

常见的压力等级有PN10、PN16、PN25等，其中PN表示公称压力。

法兰球阀的压力等级一般与管道系统的压力等级相匹配，以确保阀门的密封性能和安全性能。

四、温度规格法兰球阀的温度规格通常根据工作温度来选择。

法兰球阀的温度范围一般在-40℃至200℃之间，具体的温度范围根据阀门材质来确定。

在高温介质下，需要选择耐高温材料制作的法兰球阀，以确保阀门的使用寿命和工作稳定性。

五、密封规格法兰球阀的密封性能是其重要的技术指标之一。

常见的密封方式有软密封和金属密封。

软密封法兰球阀采用弹性材料制作的密封圈，具有良好的密封性能，适用于一般工况。

金属密封法兰球阀采用金属材料制作的密封面，具有较高的密封性能，适用于高温、高压工况。

六、操作方式法兰球阀的操作方式通常有手动操作和自动操作两种。

手动操作法兰球阀通过手轮、手柄等进行操作，适用于小口径阀门和简单工况。

自动操作法兰球阀通过电动装置、气动装置等进行操作，适用于大口径阀门和复杂工况。

七、附件配置法兰球阀的附件配置根据实际需求来确定。

常见的附件有限位开关、手动装置、锁定装置等。

限位开关用于检测阀门的开关位置，手动装置用于在电源故障或紧急情况下手动操作阀门，锁定装置用于锁定阀门的开关状态，以防止误操作。

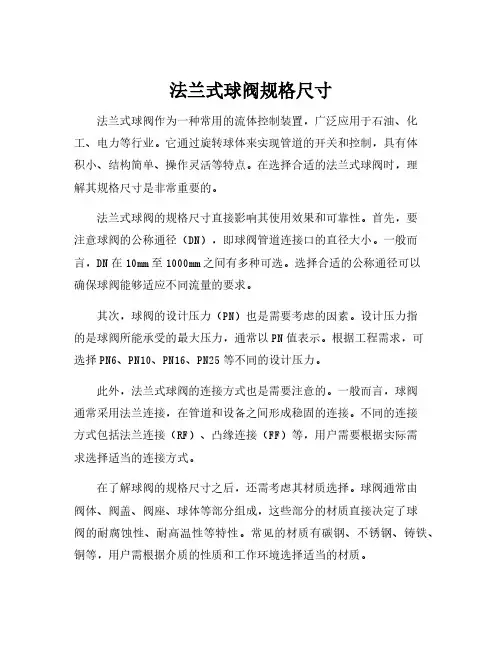

法兰式球阀规格尺寸法兰式球阀作为一种常用的流体控制装置，广泛应用于石油、化工、电力等行业。

它通过旋转球体来实现管道的开关和控制，具有体积小、结构简单、操作灵活等特点。

在选择合适的法兰式球阀时，理解其规格尺寸是非常重要的。

法兰式球阀的规格尺寸直接影响其使用效果和可靠性。

首先，要注意球阀的公称通径（DN），即球阀管道连接口的直径大小。

一般而言，DN在10mm至1000mm之间有多种可选。

选择合适的公称通径可以确保球阀能够适应不同流量的要求。

其次，球阀的设计压力（PN）也是需要考虑的因素。

设计压力指的是球阀所能承受的最大压力，通常以PN值表示。

根据工程需求，可选择PN6、PN10、PN16、PN25等不同的设计压力。

此外，法兰式球阀的连接方式也是需要注意的。

一般而言，球阀通常采用法兰连接，在管道和设备之间形成稳固的连接。

不同的连接方式包括法兰连接（RF）、凸缘连接（FF）等，用户需要根据实际需求选择适当的连接方式。

在了解球阀的规格尺寸之后，还需考虑其材质选择。

球阀通常由阀体、阀盖、阀座、球体等部分组成，这些部分的材质直接决定了球阀的耐腐蚀性、耐高温性等特性。

常见的材质有碳钢、不锈钢、铸铁、铜等，用户需根据介质的性质和工作环境选择适当的材质。

最后，还需考虑球阀的操作方式。

球阀一般可分为手动操作、电动操作和气动操作三种方式。

手动操作适用于小型管道，电动操作适用于大型和自动化控制系统，而气动操作则适用于高压和危险环境。

根据实际需求选择适当的操作方式，以确保球阀的正常运行。

总而言之，了解法兰式球阀的规格尺寸对于正确选择合适的球阀至关重要。

通过考虑公称通径、设计压力、连接方式、材质选择和操作方式等因素，用户可以选购到最适合自身需求的球阀，提高工艺流程的控制效果，确保生产的顺利进行。

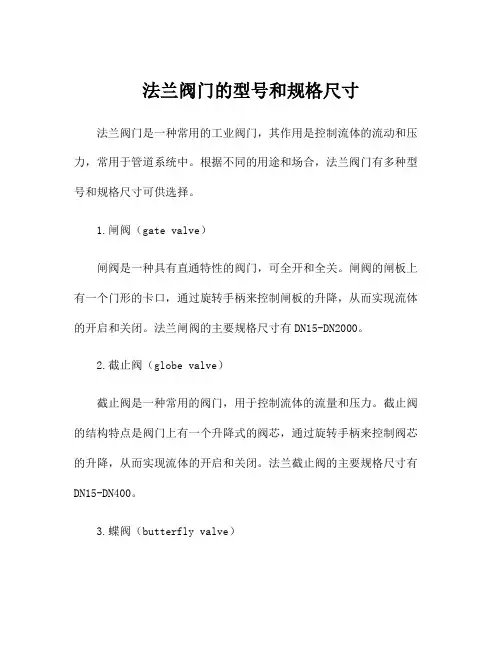

法兰阀门的型号和规格尺寸法兰阀门是一种常用的工业阀门，其作用是控制流体的流动和压力，常用于管道系统中。

根据不同的用途和场合，法兰阀门有多种型号和规格尺寸可供选择。

1.闸阀（gate valve）闸阀是一种具有直通特性的阀门，可全开和全关。

闸阀的闸板上有一个门形的卡口，通过旋转手柄来控制闸板的升降，从而实现流体的开启和关闭。

法兰闸阀的主要规格尺寸有DN15-DN2000。

2.截止阀（globe valve）截止阀是一种常用的阀门，用于控制流体的流量和压力。

截止阀的结构特点是阀门上有一个升降式的阀芯，通过旋转手柄来控制阀芯的升降，从而实现流体的开启和关闭。

法兰截止阀的主要规格尺寸有DN15-DN400。

3.蝶阀（butterfly valve）蝶阀是一种常用的阀门，其特点是结构简单，体积小，重量轻，流体阻力小。

蝶阀主要由阀体、阀盘、阀杆和手柄组成。

阀盘的转动角度由手柄控制，从而实现流体的开启和关闭。

法兰蝶阀的主要规格尺寸有DN50-DN3000。

4.气动球阀（pneumatic ball valve）气动球阀是一种由气动装置控制的阀门，其特点是结构简单，操作方便，适用于高压和高温的场合。

气动球阀的主要构件有阀体、球体、阀杆和气动装置。

通过气动装置的控制，可以实现球体的旋转，从而控制流体的开启和关闭。

法兰气动球阀的主要规格尺寸有DN15-DN600。

5.电动调节阀（electric control valve）电动调节阀是一种由电动装置控制的阀门，用于对流体进行准确的调节和控制，适用于需要频繁调节的场合。

电动调节阀的主要构件有阀体、阀芯、阀杆和电动装置。

通过电动装置的控制，可以精确地调节阀芯的升降，从而实现对流体的调节和控制。

法兰电动调节阀的主要规格尺寸有DN15-DN2000。

以上所提及的法兰阀门仅作为举例，实际上还有其他不同类型和规格的法兰阀门可供选择。

在选择和使用法兰阀门时，需要根据具体的工作环境和要求，选取合适的型号和规格尺寸，以保证阀门的正常运行和工作效果。

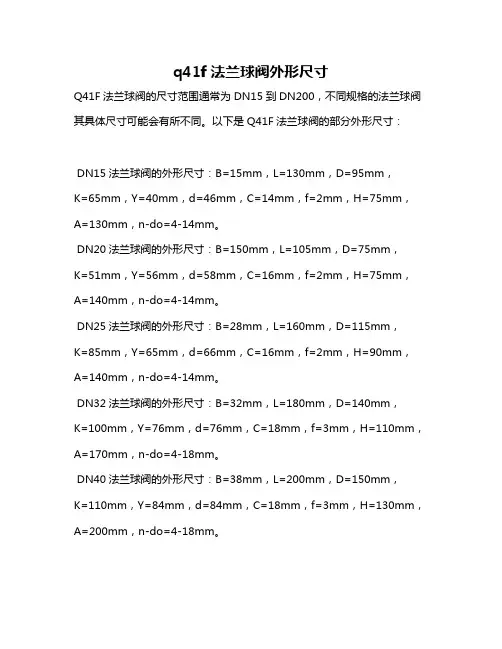

q41f法兰球阀外形尺寸Q41F法兰球阀的尺寸范围通常为DN15到DN200，不同规格的法兰球阀其具体尺寸可能会有所不同。

以下是Q41F法兰球阀的部分外形尺寸：DN15法兰球阀的外形尺寸：B=15mm，L=130mm，D=95mm，K=65mm，Y=40mm，d=46mm，C=14mm，f=2mm，H=75mm，A=130mm，n-do=4-14mm。

DN20法兰球阀的外形尺寸：B=150mm，L=105mm，D=75mm，K=51mm，Y=56mm，d=58mm，C=16mm，f=2mm，H=75mm，A=140mm，n-do=4-14mm。

DN25法兰球阀的外形尺寸：B=28mm，L=160mm，D=115mm，K=85mm，Y=65mm，d=66mm，C=16mm，f=2mm，H=90mm，A=140mm，n-do=4-14mm。

DN32法兰球阀的外形尺寸：B=32mm，L=180mm，D=140mm，K=100mm，Y=76mm，d=76mm，C=18mm，f=3mm，H=110mm，A=170mm，n-do=4-18mm。

DN40法兰球阀的外形尺寸：B=38mm，L=200mm，D=150mm，K=110mm，Y=84mm，d=84mm，C=18mm，f=3mm，H=130mm，A=200mm，n-do=4-18mm。

DN50法兰球阀的外形尺寸：B=50mm，L=230mm，D=165mm，K=125mm，Y=99mm，d=99mm，C=20mm，f=3mm，H=140mm，A=220mm，n-do=4-18mm。

DN65法兰球阀的外形尺寸：B=64mm，L=290mm，D=185mm，K=145mm，Y=118mm，d=118mm，C=22mm，f=3mm，H=170mm，A=350mm，n-do=8-18mm。

以上数据仅供参考。

由于法兰球阀的规格和尺寸可能会因制造商、标准或应用而有所不同。

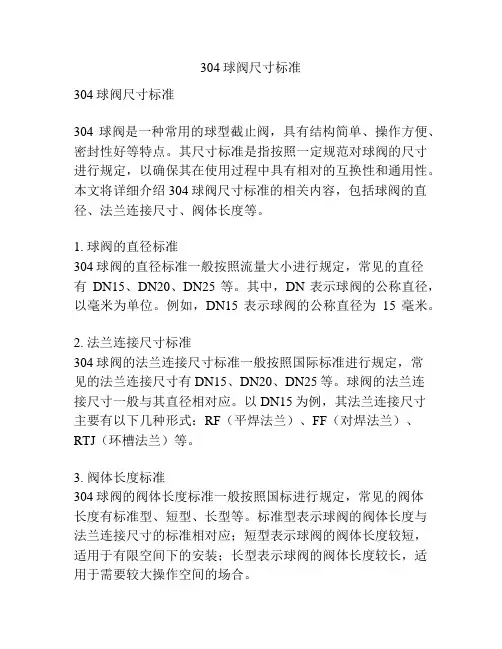

304球阀尺寸标准304球阀尺寸标准304球阀是一种常用的球型截止阀，具有结构简单、操作方便、密封性好等特点。

其尺寸标准是指按照一定规范对球阀的尺寸进行规定，以确保其在使用过程中具有相对的互换性和通用性。

本文将详细介绍304球阀尺寸标准的相关内容，包括球阀的直径、法兰连接尺寸、阀体长度等。

1. 球阀的直径标准304球阀的直径标准一般按照流量大小进行规定，常见的直径有DN15、DN20、DN25等。

其中，DN表示球阀的公称直径，以毫米为单位。

例如，DN15表示球阀的公称直径为15毫米。

2. 法兰连接尺寸标准304球阀的法兰连接尺寸标准一般按照国际标准进行规定，常见的法兰连接尺寸有DN15、DN20、DN25等。

球阀的法兰连接尺寸一般与其直径相对应。

以DN15为例，其法兰连接尺寸主要有以下几种形式：RF（平焊法兰）、FF（对焊法兰）、RTJ（环槽法兰）等。

3. 阀体长度标准304球阀的阀体长度标准一般按照国标进行规定，常见的阀体长度有标准型、短型、长型等。

标准型表示球阀的阀体长度与法兰连接尺寸的标准相对应；短型表示球阀的阀体长度较短，适用于有限空间下的安装；长型表示球阀的阀体长度较长，适用于需要较大操作空间的场合。

4. 规格参数304球阀的规格参数主要包括公称压力、工作温度、材质等。

公称压力一般包括10K、16K、40K等，表示球阀的工作压力范围。

工作温度一般包括-40℃~-200℃、-20℃~150℃、-29℃~+200℃等，表示球阀能够适应的工作温度范围。

常见的材质有不锈钢304、不锈钢316、碳钢等，根据具体的使用环境和介质选择相应的材质。

5. 安装尺寸标准304球阀的安装尺寸标准一般按照国际标准进行规定，主要包括阀体长度、法兰连接尺寸、法兰孔径等。

安装尺寸的标准化可以确保球阀在安装过程中具有相对的互换性和通用性，方便用户的选择和安装。

总结起来，304球阀的尺寸标准主要包括球阀的直径、法兰连接尺寸、阀体长度等。

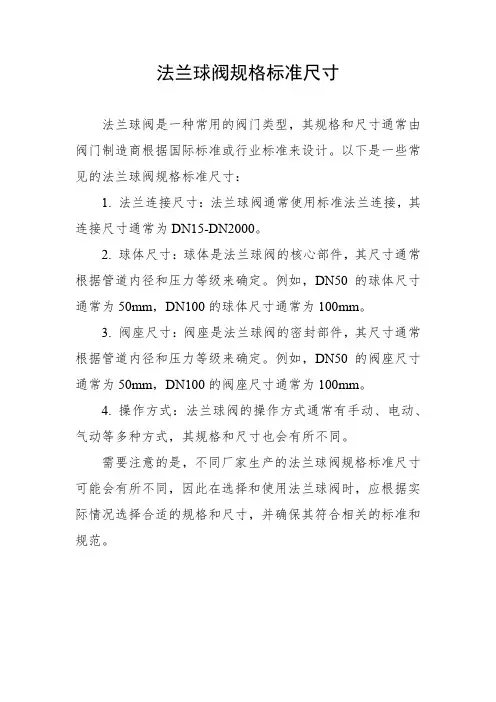

法兰球阀规格标准尺寸
法兰球阀是一种常用的阀门类型，其规格和尺寸通常由阀门制造商根据国际标准或行业标准来设计。

以下是一些常见的法兰球阀规格标准尺寸：
1. 法兰连接尺寸：法兰球阀通常使用标准法兰连接，其连接尺寸通常为DN15-DN2000。

2. 球体尺寸：球体是法兰球阀的核心部件，其尺寸通常根据管道内径和压力等级来确定。

例如，DN50的球体尺寸通常为50mm，DN100的球体尺寸通常为100mm。

3. 阀座尺寸：阀座是法兰球阀的密封部件，其尺寸通常根据管道内径和压力等级来确定。

例如，DN50的阀座尺寸通常为50mm，DN100的阀座尺寸通常为100mm。

4. 操作方式：法兰球阀的操作方式通常有手动、电动、气动等多种方式，其规格和尺寸也会有所不同。

需要注意的是，不同厂家生产的法兰球阀规格标准尺寸可能会有所不同，因此在选择和使用法兰球阀时，应根据实际情况选择合适的规格和尺寸，并确保其符合相关的标准和规范。

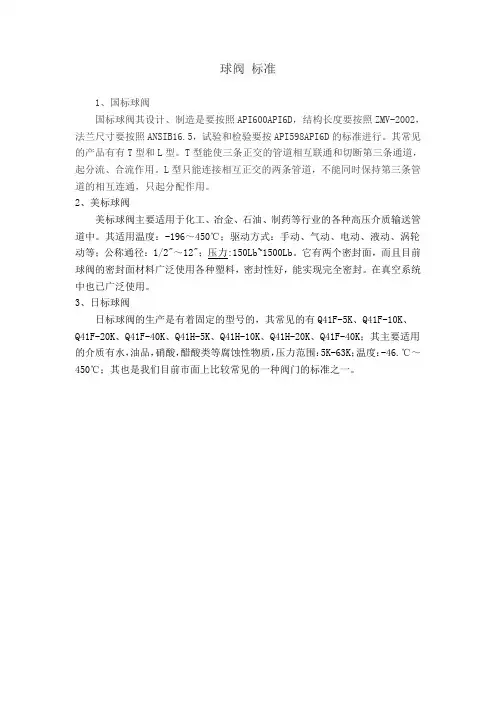

球阀标准
1、国标球阀
国标球阀其设计、制造是要按照API600API6D，结构长度要按照ZMV-2002，法兰尺寸要按照ANSIB16.5，试验和检验要按API598API6D的标准进行。

其常见的产品有有T型和L型。

T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。

L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

2、美标球阀
美标球阀主要适用于化工、冶金、石油、制药等行业的各种高压介质输送管道中。

其适用温度：-196～450℃；驱动方式：手动、气动、电动、液动、涡轮动等；公称通径：1/2"～12"；压力:150Lb~1500Lb。

它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。

在真空系统中也已广泛使用。

3、日标球阀
日标球阀的生产是有着固定的型号的，其常见的有Q41F-5K、Q41F-10K、
Q41F-20K、Q41F-40K、Q41H-5K、Q41H-10K、Q41H-20K、Q41F-40K；其主要适用的介质有水，油品，硝酸，醋酸类等腐蚀性物质，压力范围：5K-63K；温度：-46.℃～450℃；其也是我们目前市面上比较常见的一种阀门的标准之一。

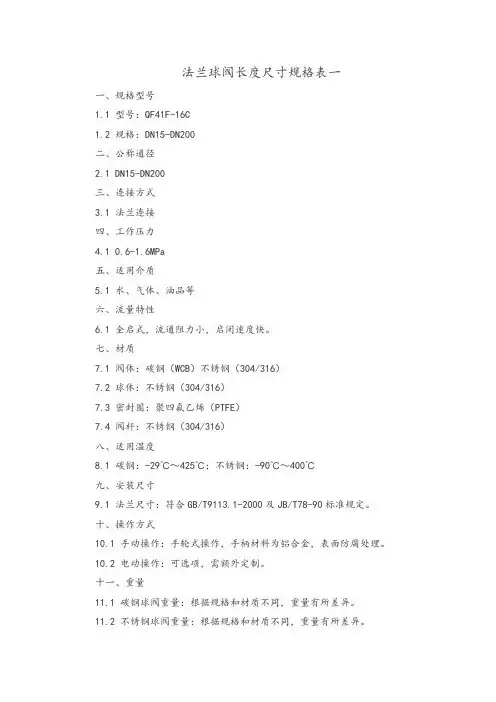

法兰球阀长度尺寸规格表一一、规格型号1.1 型号：QF41F-16C1.2 规格：DN15-DN200二、公称通径2.1 DN15-DN200三、连接方式3.1 法兰连接四、工作压力4.1 0.6-1.6MPa五、适用介质5.1 水、气体、油品等六、流量特性6.1 全启式，流通阻力小，启闭速度快。

七、材质7.1 阀体：碳钢（WCB）不锈钢（304/316）7.2 球体：不锈钢（304/316）7.3 密封圈：聚四氟乙烯（PTFE）7.4 阀杆：不锈钢（304/316）八、适用温度8.1 碳钢：-29℃～425℃；不锈钢：-90℃～400℃九、安装尺寸9.1 法兰尺寸：符合GB/T9113.1-2000及JB/T78-90标准规定。

十、操作方式10.1 手动操作：手轮式操作，手柄材料为铝合金，表面防腐处理。

10.2 电动操作：可选项，需额外定制。

十一、重量11.1 碳钢球阀重量：根据规格和材质不同，重量有所差异。

11.2 不锈钢球阀重量：根据规格和材质不同，重量有所差异。

十二、用途12.1 适用于化工、石油、天然气、冶金、等行业。

12.2 适用于水、气体、油品等介质的输送和排放。

十三、其他特性13.1 双向流动，流通性好。

13.2 优秀的抗腐蚀性能，可适用于各种腐蚀性介质。

13.3 阀杆密封采用聚四氟乙烯，具有优秀的耐腐蚀性和摩擦系数。

13.4 球体采用不锈钢材质，具有高硬度和良好的耐磨性。

13.5 安装简单，维护方便，符合现代化工业需求。

十四、维护与保养14.1 应定期检查阀门，确保其正常运转。

14.2 检查球体和阀杆的密封性能，如发现泄漏应及时更换密封圈。

14.3 定期对阀门进行清洗，清除介质中的杂质和沉积物。

14.4 对于电动操作的阀门，应定期检查电动装置的运转情况，保持其良好的润滑和散热条件。

十五、常见问题及解决方法15.1 阀门在开启或关闭过程中出现卡涩现象：可能是由于介质中的杂质或者内部零件的腐蚀导致的。

球阀的安装尺寸球阀是一种常用的阀门，广泛应用于工业领域。

在安装球阀时，需要考虑到球阀的安装尺寸。

下面将介绍球阀的安装尺寸相关知识。

首先，球阀的安装尺寸包括阀体尺寸、法兰尺寸、连接口尺寸等。

1.阀体尺寸：阀体尺寸是指球阀主体的尺寸，通常由阀门的公称直径确定。

常见的球阀公称直径有DN15、DN20、DN25等。

不同直径的球阀阀体尺寸会有所不同，一般通过阀门图纸或产品说明书上的尺寸参数查看。

阀体尺寸的合理选择是保证球阀正常运行的前提。

2.法兰尺寸：球阀通常与管道连接使用，连接方式有法兰连接、螺纹连接、焊接连接等。

其中法兰连接是一种常见的连接方式。

法兰尺寸与球阀的公称直径密切相关。

按照国际标准，球阀的法兰尺寸通常为PN10、PN16、PN25、PN40等。

这些尺寸代表球阀能承受的压力等级，不同压力等级对应的法兰尺寸也不同。

在安装球阀时，需要根据实际使用的管道压力等级选择合适的法兰尺寸。

3.连接口尺寸：球阀连接口的尺寸有内螺纹连接、对接焊接连接、法兰连接等。

不同的连接方式对应着不同的尺寸要求。

对于内螺纹连接，需要知道球阀连接口的螺纹规格，例如1/2寸、3/4寸等。

对于焊接连接，需要知道球阀连接口的管道直径，例如DN15、DN20等。

此外，球阀的安装尺寸还包括阀门的长度、高度、宽度等。

这些尺寸对于球阀在工业设备中的布置有较大影响。

在安装球阀时，需要考虑到阀门的开关方便性、周围设备的布置情况等因素。

总的来说，球阀的安装尺寸是根据阀门的公称直径、法兰尺寸和连接口尺寸确定的。

在选择球阀尺寸时，需要根据实际使用情况和其他设备的布置要求进行综合考虑。

同时，还需要符合相关国际、行业标准，以确保球阀的正常运行。

球阀的安装尺寸对于阀门的使用效果和安全性至关重要。

因此，安装球阀时应仔细测量并选择合适的尺寸。

同时，还要注意球阀安装位置的安全性和便利性，保证球阀的正常运行。

通过正确选择和安装球阀的尺寸，可以提高球阀的使用寿命，提高工作效率，确保工业生产的安全和稳定性。

cf8 法兰球阀阀体尺寸
CF8 法兰球阀是一种常见的阀门产品，其阀体尺寸对于使用者来说非常重要。

下面将从不同角度来描述CF8 法兰球阀阀体尺寸的特点和优势。

CF8 法兰球阀的阀体尺寸设计合理，适用于各种管道系统。

根据不同的使用需求，CF8 法兰球阀的阀体尺寸可以选择多种规格，包括口径和长度等方面的尺寸。

这样一来，用户可以根据实际情况选择合适的阀体尺寸，以确保阀门的正常运行和流体控制。

CF8 法兰球阀的阀体尺寸具有较小的体积和重量。

由于阀门需要在管道系统中进行安装和维护，因此较小的体积和重量可以极大地方便用户的操作。

无论是在安装过程中还是在维护保养中，用户都能够更加轻松地进行操作，减少了工作强度和风险。

CF8 法兰球阀的阀体尺寸还能够提供良好的密封性能和流体控制能力。

阀体尺寸的合理设计可以确保阀门与管道之间的连接紧密可靠，防止流体泄漏。

同时，CF8 法兰球阀的阀体尺寸也能够实现快速开关和调节流量的功能，以满足不同工况下的需要。

总的来说，CF8 法兰球阀的阀体尺寸在设计上考虑了各种因素，以满足用户对于阀门的要求和需求。

通过合适的尺寸设计，CF8 法兰球阀可以提供稳定可靠的流体控制，方便用户的操作和维护，并具备良好的密封性能。

无论是在工业生产中还是在日常生活中，CF8
法兰球阀的阀体尺寸都起到了重要的作用，为用户提供了便利和安全保障。
