下载文档原格式
DIN（Deutsche Indutrie Normen）标准是德国标准化协会（Deutsche Institut fur Normung缩写DIN）制定的。
DIN标准的钢号表示方法有17006和DIN17007数字系统（W-Nr）两种。
DIN17006系统钢号表示方法如下：一、钢类为非合金钢钢号表示方法第1类表示熔炼方法；第2类表示原始特征；第3类表示主体符号；第4类表示主体数值；第5类表示保证范围；第6类表示状态；第7类表示抗拉强度值1 熔炼方法B：*炉LE：电弧炉SS：焊接用W：转炉代用E：一般电炉M：平炉T：托马斯附加字母：B—碱性I：感应电炉PP：熟铁T i：坩锅Y—酸性2 原始特征A：耐时效L：耐碱脆S：可熔焊G：含较高的P、S P：可压焊（可锻焊）U：沸腾H：半镇静钢Q：可冷镦（压挤、冷变形）Z：可拉伸K：含较低的P、S R：镇静3 主体符号St：以材料强度表示（此法仅适用非合金钢）C：以化学成分表示（此法适用非合金钢的其他性能比抗拉强度更重要或需进行热处理时，如渗碳、调质），按照不同质量及用途可在C后冠以字母K，m，f，g等Cm：控制P、S（0.02～0.035）Cf：表示淬火Cg：冷镦用Ck：控制P、S4 主体数值St法：表示抗拉强度下限值C法：以万分之几表示含碳量5 保证范围1.屈服点心7.屈服点、弯曲、顶锻及冲击韧性2.弯曲或顶锻8.高温强度或蠕变强度3.冲击韧性9.电气特性或磁性4.屈服点、弯曲或顶锻无数字:弯曲或顶锻试验（每炉一个试样）5.弯曲或顶锻及冲击韧性6.屈服点及冲击韧性6 状态A 回火HI 表面高频淬火B 经过处理获最好K 经过加工（冷轧）的可削性N 正火E 渗碳淬火NT 渗氮G 软化退火S 消除应力退火H 淬火U 未经热处理HF 表面火焰淬火V 调质7 抗拉强度值（St法无此项）二、钢类为低合金钢钢号表示方法第1类表示熔炼方法；第2类表示原始特征；第3类表示含碳量；第4类表示化学元素符号；第5类表示合金元素含量；第6类表示状态1与上述非合金钢熔炼方法表示方法相同熔炼方法B：*炉E：电弧炉SS：焊接用W：转炉代用E：一般电炉M：平炉T：托马斯附加字母：B-碱性I：感应电炉PP：熟铁T i：坩锅Y-酸性2与上述非合金钢原始特征表示方法相同原始特征A：耐时效L：耐碱脆S：可熔焊G：含较高的P、S P：可压焊（可锻焊）U：沸腾H：半镇静钢Q：可冷镦（压挤、冷变形）Z：可拉伸K：含较低的P、S R：镇静3 含碳量以万分之几表示4 采用化学元素符合，按含量多少依次排列，含量相同按字母次序排列5 合金元素含量:以合金元素平均含量百分数×该元素指数元素Cr、Co、Mn、Ni、Si、W Al、Cu、Mo、Nb、Ta、Ti、V C、N、P、S 指数 4 10 1006 状态与上述非合金状态表示方法相同A 回火HI 表面高频淬火B 经过处理获最好K 经过加工（冷轧）的可削性N 正火E 渗碳淬火NT 渗氮G 软化退火S 消除应力退火H 淬火U 未经热处理HF 表面火焰淬火V 调质三、钢类为高合金钢钢号表示方法第1类表示高合金钢符号；第2类表示含碳量；第3类表示主要合金元素；第4类表示合金元素含量1 高合金钢符号钢号冠以“X”，如果含碳量无关紧要，则X可省略2 含碳量以万分之几表示3 主要合金元素用化学元素符号表示，按含量多少依次排列4 合金元素含量以百分之几表示（按四舍五入化整数）四、钢类为碳素工具钢钢号表示方法第1类表示钢种符号；第2类表示含碳量；第3类表示类号1 钢种符号冠以C2 含碳量以万分之几表示3 类号标W表示碳素工具钢：W1、P、S≤0.020%W2、P、S≤0.030%W3、P、S≤0.035% WS 特殊用途五、钢类为高速工具钢钢号表示方法第1类钢种符号；第2类合金元素；第3类合金元素含量1 钢种符号一律冠以S2 合金元素按W?Mo?V?Co次序排列，Cr不表示3 合金元素含量以百分之几表示，数字之间用“?”隔开（如12?4?5）:不含Mo-用0表示；不含Co-不用0表示；不含Cr-规定4%六、钢类为铸钢钢号表示方法第1类钢种符号；第2类浇注工艺；第3类钢牌号1钢种符号在钢号前冠以GS或G为铸钢2 浇注工艺K-铸模浇注；Z-离心浇注3 钢牌号St表示有非合金铸钢C表示有非合金、低合金例：如牌号C10中C表示非合金、低合金七、钢类为铸铁钢号表示方法铸铁分为灰口铸铁、球墨铸铁、可锻铸铁、合金耐腐铸铁、奥氏体铸铁（一）灰口铸铁第1类钢种符号；第2类抗拉强度表示方法；第3类试样代号1 钢种符号灰口铸铁冠以GG2 表示抗拉强度最小值用二位数字：如153 试样代号：C-为单铸试样A-为未规定附铸试样的型式K-为K型附铸试样H-为H型附铸试样（二）球墨铸铁第1类钢种符号；第2类抗拉强度表示方法1 钢种符号球墨铸铁冠以GGG2 表示抗拉强度最小值用二位数字：如50（三）可锻铸铁第1类钢种符号；第2类抗拉强度表示方法；第3类伸长率表示方法1钢种符号可锻铸铁冠以：GTS-为黑心可锻铸铁或不脱碳退火可锻铸铁GTW-为白心可锻铸铁或脱碳退火可锻铸铁2 抗拉强度最小值是以前二位数字表示的，如353 伸长率的最小值是以后二位数字表示的，如10（四）合金耐腐铸铁第1类钢种符号；第2类类别代号；第3类合金元素表示；第4类Cr-Ni平均含量1钢种符号合金耐腐铸铁一律冠以G-X2 类别代号：以260表示3 合金元素用化学元素符号表示，如NiCr4 二位数字逐次表示Cr-Ni平均含量（以百分之几表示）如：42%逐次表示Cr-Ni平均含量（五）奥氏体铸铁第1类钢种符号；第2类合金元素表示；第3类Ni平均含量1钢种符号奥氏体铸铁冠以：GGL-为片状石墨奥氏体铸体GGG-为球状石墨奥氏体铸体2 合金元素用化学元素符号表示，如NiMn3 二位数字逐次表示N i平均含量（以百分之几表示）。

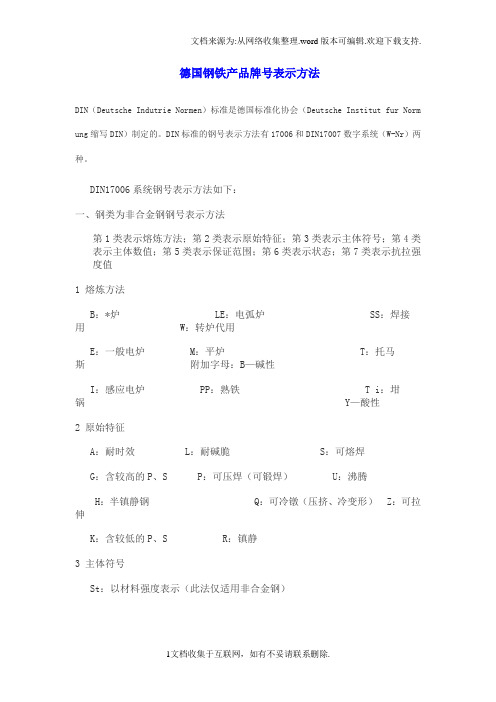

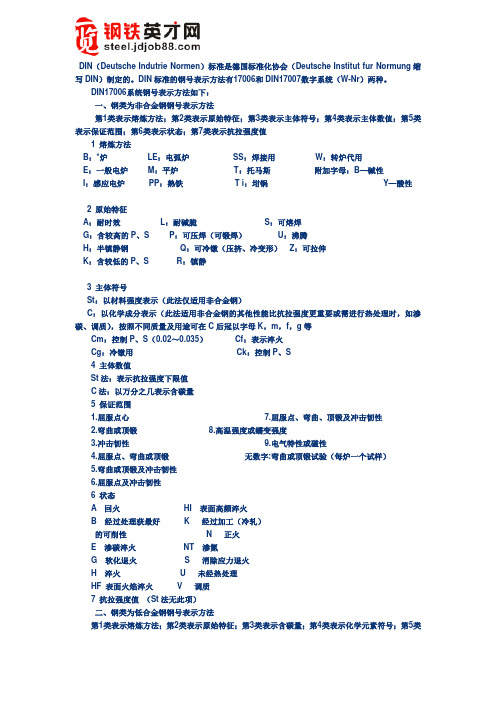

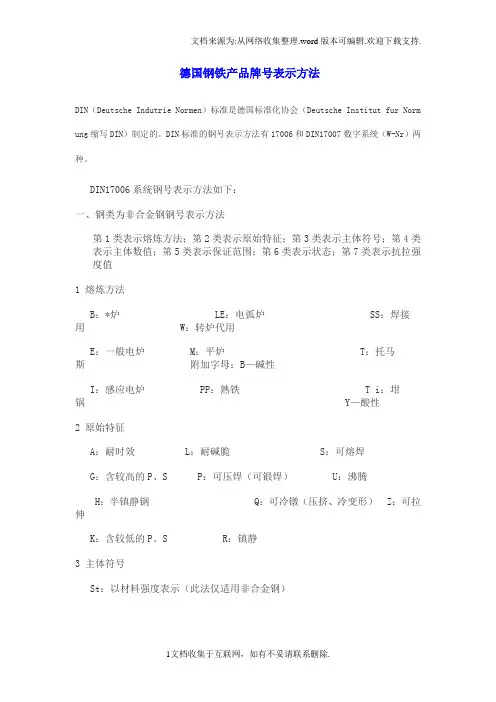

德国钢铁产品牌号表示方法DIN（Deutsche Indutrie Normen）标准是德国标准化协会（Deutsche Institut fur Norm ung缩写DIN）制定的。
DIN标准的钢号表示方法有17006和DIN17007数字系统（W-Nr）两种。
DIN17006系统钢号表示方法如下：一、钢类为非合金钢钢号表示方法第1类表示熔炼方法；第2类表示原始特征；第3类表示主体符号；第4类表示主体数值；第5类表示保证范围；第6类表示状态；第7类表示抗拉强度值1 熔炼方法B：*炉 LE：电弧炉 SS：焊接用 W：转炉代用E：一般电炉 M：平炉 T：托马斯附加字母：B—碱性I：感应电炉 PP：熟铁 T i：坩锅 Y—酸性2 原始特征A：耐时效L：耐碱脆S：可熔焊G：含较高的P、S P：可压焊（可锻焊）U：沸腾H：半镇静钢Q：可冷镦（压挤、冷变形）Z：可拉伸K：含较低的P、S R：镇静3 主体符号St：以材料强度表示（此法仅适用非合金钢）C：以化学成分表示（此法适用非合金钢的其他性能比抗拉强度更重要或需进行热处理时，如渗碳、调质），按照不同质量及用途可在C后冠以字母K，m，f，g等Cm：控制P、S（0.02～0.035） Cf：表示淬火Cg：冷镦用C k：控制P、S4 主体数值St法：表示抗拉强度下限值C法：以万分之几表示含碳量5 保证范围1.屈服点心7.屈服点、弯曲、顶锻及冲击韧性2.弯曲或顶锻8.高温强度或蠕变强度3.冲击韧性9.电气特性或磁性4.屈服点、弯曲或顶锻无数字:弯曲或顶锻试验（每炉一个试样）5.弯曲或顶锻及冲击韧性6.屈服点及冲击韧性6 状态A 回火HI 表面高频淬火B 经过处理获最好K 经过加工（冷轧）的可削性N 正火E 渗碳淬火 NT 渗氮G 软化退火 S 消除应力退火H 淬火U 未经热处理HF 表面火焰淬火V 调质7 抗拉强度值（St法无此项）二、钢类为低合金钢钢号表示方法第1类表示熔炼方法；第2类表示原始特征；第3类表示含碳量；第4类表示化学元素符号；第5类表示合金元素含量；第6类表示状态1与上述非合金钢熔炼方法表示方法相同熔炼方法B：*炉E：电弧炉 SS：焊接用 W：转炉代用E：一般电炉M：平炉 T：托马斯附加字母：B-碱性I：感应电炉 PP：熟铁 T i：坩锅Y-酸性2与上述非合金钢原始特征表示方法相同原始特征A：耐时效L：耐碱脆S：可熔焊G：含较高的P、S P：可压焊（可锻焊）U：沸腾H：半镇静钢Q：可冷镦（压挤、冷变形）Z：可拉伸K：含较低的P、S R：镇静3 含碳量以万分之几表示4 采用化学元素符合，按含量多少依次排列，含量相同按字母次序排列5 合金元素含量:以合金元素平均含量百分数×该元素指数6 状态与上述非合金状态表示方法相同A 回火HI 表面高频淬火B 经过处理获最好K 经过加工（冷轧）的可削性N 正火E 渗碳淬火NT 渗氮G 软化退火S 消除应力退火H 淬火U 未经热处理HF 表面火焰淬火 V 调质三、钢类为高合金钢钢号表示方法第1类表示高合金钢符号；第2类表示含碳量；第3类表示主要合金元素；第4类表示合金元素含量1 高合金钢符号钢号冠以“X”，如果含碳量无关紧要，则X可省略2 含碳量以万分之几表示3 主要合金元素用化学元素符号表示，按含量多少依次排列4 合金元素含量以百分之几表示（按四舍五入化整数）四、钢类为碳素工具钢钢号表示方法第1类表示钢种符号；第2类表示含碳量；第3类表示类号1 钢种符号冠以C2 含碳量以万分之几表示3 类号标W表示碳素工具钢：W1、P、S≤0.020%W2、P、S≤0.030%W3、P、S≤0.035%WS 特殊用途五、钢类为高速工具钢钢号表示方法第1类钢种符号；第2类合金元素；第3类合金元素含量1 钢种符号一律冠以S2 合金元素按W?Mo?V?Co次序排列，Cr不表示3 合金元素含量以百分之几表示，数字之间用“?”隔开（如12?4?5）:不含Mo-用0表示；不含Co-不用0表示；不含Cr-规定4%六、钢类为铸钢钢号表示方法第1类钢种符号；第2类浇注工艺；第3类钢牌号1钢种符号在钢号前冠以GS或G为铸钢2 浇注工艺K-铸模浇注；Z-离心浇注3 钢牌号St表示有非合金铸钢C表示有非合金、低合金例：如牌号C10中C表示非合金、低合金七、钢类为铸铁钢号表示方法铸铁分为灰口铸铁、球墨铸铁、可锻铸铁、合金耐腐铸铁、奥氏体铸铁（一）灰口铸铁第1类钢种符号；第2类抗拉强度表示方法；第3类试样代号1 钢种符号灰口铸铁冠以GG2 表示抗拉强度最小值用二位数字：如153 试样代号：C-为单铸试样A-为未规定附铸试样的型式K-为K型附铸试样H-为H型附铸试样（二）球墨铸铁第1类钢种符号；第2类抗拉强度表示方法1 钢种符号球墨铸铁冠以GGG2 表示抗拉强度最小值用二位数字：如50（三）可锻铸铁第1类钢种符号；第2类抗拉强度表示方法；第3类伸长率表示方法1钢种符号可锻铸铁冠以：GTS-为黑心可锻铸铁或不脱碳退火可锻铸铁GTW-为白心可锻铸铁或脱碳退火可锻铸铁2 抗拉强度最小值是以前二位数字表示的，如353 伸长率的最小值是以后二位数字表示的，如10（四）合金耐腐铸铁第1类钢种符号；第2类类别代号；第3类合金元素表示；第4类Cr-Ni 平均含量1钢种符号合金耐腐铸铁一律冠以G-X2 类别代号：以260表示3 合金元素用化学元素符号表示，如NiCr4 二位数字逐次表示Cr-Ni平均含量（以百分之几表示）如：42%逐次表示Cr-Ni平均含量（五）奥氏体铸铁第1类钢种符号；第2类合金元素表示；第3类Ni平均含量1钢种符号奥氏体铸铁冠以：GGL-为片状石墨奥氏体铸体GGG-为球状石墨奥氏体铸体2 合金元素用化学元素符号表示，如NiMn3 二位数字逐次表示N i平均含量（以百分之几表示）。
德国( DIN )钢铁牌事情表示方法简介1.德国（DIN）钢铁牌事情表示方法简介1.1 德国钢铁牌号表示方法概述第二次世界大战后，一道柏林墙，将德国分为东德和西德两个国家标准代号分别为 TGL和DIN。
由于 TGL 标准中钢铁牌号的表示方法和DIN标准中钢铁牌号表示方法相同，故统一后的德国仍以DIN为德国工业标准的代号。
DIN（ DEUTSCHE Industria Norm ）是德国工业标准的代号。
DIN17006 系统标准独有铸钢和铸铁牌号表示方法。
近年德国对非合金钢牌号的表示方法采用欧洲标准。
其牌号 S ××× ,S 表示钢，×××表增屈服点最低值（ Mpa ），有时加后缀符号用来表示质量等级或供货状态。
根据钢材直径或厚度不同，允许对同一牌号用钢的碳含量进行调整。
另一种是DIN17007 系统标准。
它是用7 位数字组合成材料号，一般情况下用 5 位数字表示，与牌号可以并用符号（代号）为 W-Nr 。
如 42CrMo4 为牌号， 1.7725 为材料号1.2 DIN17006 系统钢铁牌号表示方法1.2.1各种符号和数字的含义（1）各种会号的含义，各种符号的含义见表1-24 。
表 1-24 各种符号及含义表中一个符号有两种含义时，应视符号在牌号中的位置确定其含义。
（2）合金钢中合金元素含量的表求方法用合金元素平均含量乘以表 1-25 中的系数表示金元素含量值。
表 1-25 合金元素的系数合金元素含量≤ 5% 时，用上表系数相乘，合金元素含量＞ 5% 时，不再乘以系数，而是如数直接标出。
2. 按强度等级表示钢铁牌号示例说明该牌号表示方法仅适用于非合金刚。
S235JR 系DIN-EN 标准中牌号，相当于旧牌号St37-2 。
235 表示抗拉强度（ MPa ）最低值，新旧牌号对照见表 1-26表 1-26 新旧牌号对照示例3. 按化学成分表示钢的牌号示例说明该牌号表示方法适用于非合金钢、低合金钢和高合金钢。
德国金属材料牌号表示方法简介一、德国有色金属的牌号表示方法德国din标准编号由din、序号和制（修）订年份组成。
din标准中的有色金属材料牌号表示方法、供货和热处理状态的字母及数字代号，见下各表。
二、德国黑色金属的牌号则表示方法1.德国（din）钢铁牌事情表示方法简介1.1德国钢铁牌号则表示方法详述第二次世界大战后，一道柏林墙，将德国分为东德和西德两个国家标准代号分别为tgl和din。
由于tgl标准中钢铁牌号的表示方法和din标准中钢铁牌号表示方法相同，故统一后的德国仍以din为德国工业标准的代号。
din（deutscheindustrianorm）就是德国工业标准的代号。
din17006系统标准独特铸钢和铸铁牌号则表示方法。
近年德国对非合金钢牌号的表示方法采用欧洲标准。
其牌号s×××,s表示钢，×××表增屈服点最低值（mpa），有时加后缀符号用来表示质量等级或供货状态。
根据钢材直径或厚度不同，允许对同一牌号用钢的碳含量进行调整。
另一种就是din17007系统标准。
它就是用7十一位数字组合成材料号，通常情况下用5十一位数字则表示，与牌号可以用符号（代号）为w-nr。
如42crmo4为牌号，1.7725为材料号1.2din17006系统钢铁牌号表示方法1.2.1各种符号和数字的含义（1）各种会号的含义，各种符号的含义见表1-24。
表一个符号存有两种含义时，需为符号在牌号中的边线确认其含义。
（2）合金钢中合金元素含量的表求方法用合金元素平均含量乘以表1-25中的系数表示金元素含量值。
就是如数轻易标示出。
2.按强度等级表示钢铁牌号示例说明该牌号则表示方法仅适用于于非合金刚。
s235jr系din-en标准中牌号，相等于旧有牌号st37-2。
235则表示抗拉强度（mpa）最低值，新旧牌号对照见到表中1-26该牌号表示方法适用于非合金钢、低合金钢和高合金钢。
德国钢铁产品牌号表示方法发布时间： 2007-5-7 15:34:20 浏览次数： 316DIN（Deutsche Indutrie Normen）规范是德国规范化协会（Deutsche Institut fur Normung缩写DIN）制定的。
DIN规范的钢号表示方法有17006和DIN17007数字系统（W-Nr）两种。
DIN17006系统钢号表示方法如下：一、钢类为非合金钢钢号表示方法第1类表示熔炼方法；第2类表示原始特征；第3类表示主体符号；第4类表示主体数值；第5类表示保证范围；第6类表示状态；第7类表示抗拉强度值1 熔炼方法B：*炉 LE：电弧炉 SS：焊接用 W：转炉代用E：一般电炉 M：平炉 T：托马斯附加字母：B—碱性I：感应电炉 PP：熟铁 T i：坩锅 Y—酸性2 原始特征A：耐时效L：耐碱脆S：可熔焊G：含较高的P、S P：可压焊（可锻焊）U：沸腾H：半镇静钢Q：可冷镦（压挤、冷变形）Z：可拉伸K：含较低的P、S R：镇静3 主体符号St：以材料强度表示（此法仅适用非合金钢）C：以化学成分表示（此法适用非合金钢的其他性能比抗拉强度更重要或需进行热处理时，如渗碳、调质），按照不同质量及用途可在C后冠以字母K，m，f，g等Cm：控制P、S（0.02～0.035） Cf：表示淬火Cg：冷镦用Ck：控制P、S4 主体数值St法：表示抗拉强度下限值C法：以万分之几表示含碳量5 保证范围1.屈服点心7.屈服点、弯曲、顶锻及冲击韧性2.弯曲或顶锻8.高温强度或蠕变强度3.冲击韧性9.电气特性或磁性4.屈服点、弯曲或顶锻无数字:弯曲或顶锻实验（每炉一个试样）5.弯曲或顶锻及冲击韧性6.屈服点及冲击韧性6 状态A 回火HI 表面高频淬火B 经过处理获最好K 经过加工（冷轧）的可削性N 正火E 渗碳淬火 NT 渗氮G 软化退火 S 消除应力退火H 淬火U 未经热处理HF 表面火焰淬火V 调质7 抗拉强度值（St法无此项）二、钢类为低合金钢钢号表示方法第1类表示熔炼方法；第2类表示原始特征；第3类表示含碳量；第4类表示化学元素符号；第5类表示合金元素含量；第6类表示状态1与上述非合金钢熔炼方法表示方法相同3 合金元素含量以百分之几表示，数字之间用“?”隔开（如12?4?5）:不含Mo-用0表示；不含Co-不用0表示；不含Cr-规定4%六、钢类为铸钢钢号表示方法第1类钢种符号；第2类浇注工艺；第3类钢牌号1钢种符号在钢号前冠以GS或G为铸钢2 浇注工艺K-铸模浇注；Z-离心浇注3 钢牌号St表示有非合金铸钢C表示有非合金、低合金例：如牌号C10中C表示非合金、低合金七、钢类为铸铁钢号表示方法铸铁分为灰口铸铁、球墨铸铁、可锻铸铁、合金耐腐铸铁、奥氏体铸铁（一）灰口铸铁第1类钢种符号；第2类抗拉强度表示方法；第3类试样代号1 钢种符号灰口铸铁冠以GG2 表示抗拉强度最小值用二位数字：如153 试样代号：C-为单铸试样A-为未规定附铸试样的型式K-为K型附铸试样H-为H型附铸试样（二）球墨铸铁第1类钢种符号；第2类抗拉强度表示方法1 钢种符号球墨铸铁冠以GGG2 表示抗拉强度最小值用二位数字：如50（三）可锻铸铁第1类钢种符号；第2类抗拉强度表示方法；第3类伸长率表示方法1钢种符号可锻铸铁冠以：GTS-为黑心可锻铸铁或不脱碳退火可锻铸铁GTW-为白心可锻铸铁或脱碳退火可锻铸铁2 抗拉强度最小值是以前二位数字表示的，如353 伸长率的最小值是以后二位数字表示的，如10（四）合金耐腐铸铁第1类钢种符号；第2类类别代号；第3类合金元素表示；第4类Cr-Ni平均含量1钢种符号合金耐腐铸铁一律冠以G-X2 类别代号：以260表示3 合金元素用化学元素符号表示，如NiCr4 二位数字逐次表示Cr-Ni平均含量（以百分之几表示）如：42%逐次表示Cr-Ni平均含量（五）奥氏体铸铁第1类钢种符号；第2类合金元素表示；第3类Ni平均含量1钢种符号奥氏体铸铁冠以：GGL-为片状石墨奥氏体铸体GGG-为球状石墨奥氏体铸体2 合金元素用化学元素符号表示，如NiMn3 二位数字逐次表示N i平均含量（以百分之几表示）SCNCrM SCP?A SCP?E SCP?P SPCE SPCEN SPFC SPFH SPGA SPGC SPGD SPGDD SPGH SPGR SPGS SPGW SPHC SPHD SPHE SPHT SPP SPTE SPTFS SPVSQVSRSRBSRRSSSSC STAM××G STAM××H STB STBA STBL STCSTF STFA STHSTK STKM STKR STKS STM?C STM?R STO STPA STPG STPL STPT STPY STS SUH?B SUH?CP SUH?CS 高锰钢铸件结构用高强度锰钼钢铸件锅炉及压力容器用铬钼合金钢板结构用高强度镍铬钼钢铸件波纹钢管波纹钢管波纹钢管深冲用冷轧碳钢薄板及带非时效性深冲冷轧碳钢薄板及带机动车用成型性好的冷轧高强度钢板及钢带机动车用成型性好的热轧高强度钢板及钢带建筑用镀银薄钢板一般用镀锌薄钢板冲压用镀锌薄钢板深冲用镀锌薄钢板一般波纹板用镀锌薄钢板屋面用镀锌薄钢板结构用镀锌薄钢板建筑波纹板用镀锌薄钢板一般用热轧钢板及钢带冲压用热轧软钢板及钢带深冲用热轧软钢板及钢带钢管用热轧碳素钢带搪瓷脱碳钢薄板及钢带电镀锡钢板及原板无锡镀铬钢材压力容器用钢板压力容器用调质锰钼钢和锰钼镍钢板钢筋混凝土用圆钢棒再生碳素钢钢材再生钢筋棒材一般结构用轧制钢材一般结构用冷轧轻型型钢机动车用电阻焊碳素钢钢管机动车用电阻焊碳素钢钢管（高屈服强度）锅炉热交换器用碳素钢钢管锅炉热交换器用合金钢钢管低温热交换器用钢管汽筒用碳素钢钢管加热炉用碳素钢钢管加热炉用合金钢钢管高压气体容器用无缝钢管一般结构用碳素钢钢管机械结构用碳素钢钢管一般结构用方形钢管结构用合金钢钢管SPBSPCCSPCCTSPCDSUMSUPSUP-CSPSUS-BSUS-CSUS-CASUS-CBSUS-CPSUS-CPSUS-CSSUS-CSPSUS-FSUS-FBSUS-HASUS-HPSUS-TBSUS-TBSSUS-TFSUS-TKSUS-TPSUS-TPDSUS-TPYSUS-WSUS-WPSUS-WRSUS-WSSUS-YSUYBSUYPSVSWSWCDSWCHSWCRSWHSWMSWMCSWMGSWMVSWOSWOCV-VSWOSC-VSWOSMSWO-MSWPSWPDSWPRSWRCHSWRHSWRMSWRS钢材机械结构用锰铬合金钢钢材特殊铆接用合金钢棒镍铬钢钢材镍铬钼钢材高耐候性冷轧钢材高耐候性热轧钢材镀锡钢板的原板一般用冷轧碳钢薄板及带一般用冷轧碳钢薄板及带（抗拉实验）冲压用冷轧碳素钢薄板及带易切削碳素钢钢材弹簧钢钢材冷轧弹簧钢钢带不锈钢棒材涂装不锈钢薄板（单面）冷轧成形不锈钢等边角钢冷精加工不锈钢棒材涂装不锈钢薄板（双面）冷轧不锈钢板冷轧不锈钢带冷轧不锈弹簧钢带压力容器用不锈锻件锻件用不锈钢坯热轧不锈钢等边角钢热轧不锈钢钢板及薄钢锅炉热交换器用不锈钢钢管卫生管道用不锈钢钢管加热炉用不锈钢钢管机械结构用不锈钢钢管配管用不锈钢钢管一般配管用不锈钢钢管大口径电弧焊不锈钢配管不锈钢钢丝弹簧用不锈钢钢丝不锈钢盘条发布时间： 2007-5-7 15:34:58 浏览次数： 204BS（British Standard）规范英国规范学会（British Standards Institution缩写BSI）制定的。

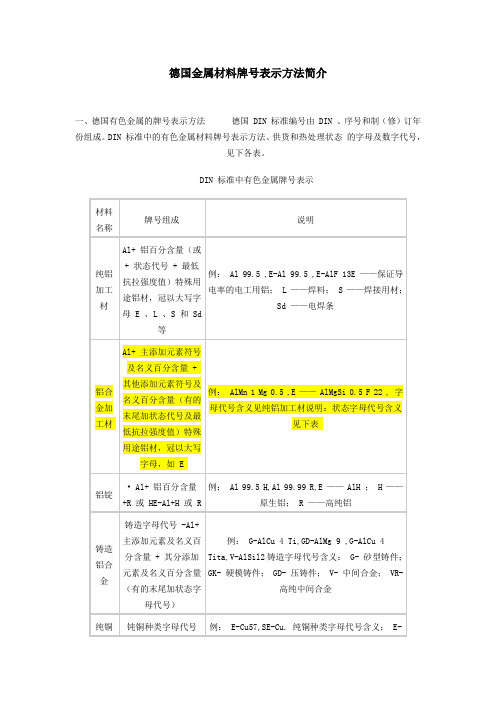

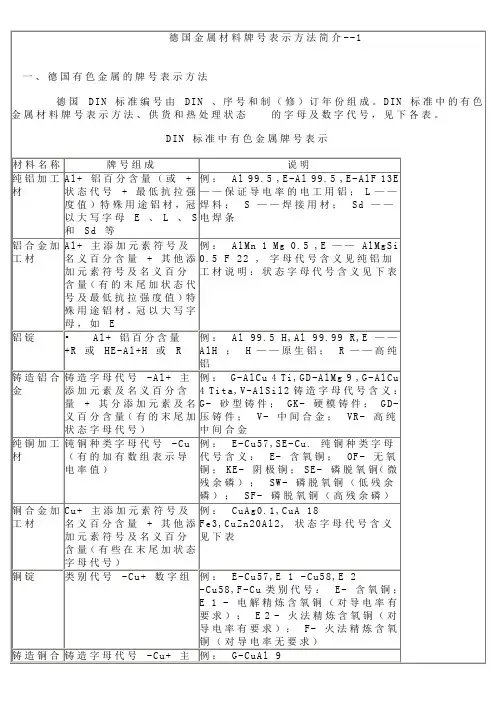

德国金属材料牌号表示方法简介
一、德国有色金属的牌号表示方法
德国 DIN 标准编号由 DIN 、序号和制（修）订年份组成。
DIN 标准中的有色金属材料牌号表示方法、供货和热处理状态的字母及数字代号，见下各表。
二、德国黑色金属的牌号表示方法
1.德国（ DIN ）钢铁牌事情表示方法简介
1.1 德国钢铁牌号表示方法概述
第二次世界大战后，一道柏林墙，将德国分为东德和西德两个国家标准代号分别为 TGL 和 DIN 。
由于 TGL 标准中钢铁牌号的表示方法和 DIN 标准中钢铁牌号表示方法相同，故统一后的德国仍以 DIN 为德国工业标准的代号。
DIN （ DEUTSCHE Industria Norm ）是德国工业标准的代号。
DIN 17006 系统标准独有铸钢和铸铁牌号表示方法。
近年德国对非合金钢牌号的表示方法采用欧洲标准。
其牌号 S ×××,S 表示钢，×××表增屈服点最低值（ Mpa ），有时加后缀符号用来表示质量等级或供货状态。
根据钢材直径或厚度不同，允许对同一牌号用钢的碳含量进行调整。
另一种是 DIN 17007 系统标准。
它是用 7 位数字组合成材料号，一般情况下用 5 位数字表示，与牌号可以并用符号（代号）为 W-Nr 。
如42CrMo4 为牌号， 1.7725 为材料号
1.2 DIN17006 系统钢铁牌号表示方法
1.2.1各种符号和数字的含义
（1）各种会号的含义，各种符号的含义见表 1-24 。
（2）合金钢中合金元素含量的表求方法 用合金元素平均 含量乘以表 1-25 中的系数表示金元素含量值。
不再乘以系数，而是如数直接标出。
2. 按强度等级表示钢铁牌号示例说明
该牌号表示方法仅适用于非合金刚。
S235JR 系 DIN-EN 标准中牌号，相当于旧牌号 St37-2 。
235 表示抗拉强度（ MPa ）最低值，新
旧牌号对照见表 1-26
该牌号表示方法适用于非合金钢、低合金钢和高合金钢。
非合金钢牌号示例 非合金钢通称碳素钢，技术条件中其他性能要求高于强度指示的钢，常用化学成分的表示方法来表示牌号。
牌号前缀符号为 C ，后面为碳平均含量（以万分之几计）百分数，特殊要求用另加符号。
Ck 表示控制含 P 、 S 量的优质钢， Cq 表示冷镦用钢，示例如下：
C20— 平均碳含量ω（ C ）为 0.20% 的碳素钢 .
C20E— 需经渗碳淬火的平均碳含量ω（ C ）为 0.20% 的渗碳钢。
C35E —需经正火处理，平均碳含量ω（ C ）为 0.35% 的碳素钢。
• 碳素工具钢牌号表示方法 碳素工具钢亦属非合金钢，常列入工具钢系列。
牌号用非合金钢牌号表示方法来表示，另用后缀字母 W 、 W1和 W2 等表示不同牌号。
近几年，为便于同欧洲标准（ EN ）和国际标准（ ISO ）接轨，部分碳素工具钢牌号也可用 ISO 标准的牌号，如 C70U 相当于 C70W1 。
• 低合金钢和合金钢牌号表示方法 只有当钢中合金元素ω（ Si ）≥0.50% 、ω（ Mn ）≥ 0.80% 、ω（ Al ）和ω（ Ti ）分别≥0.10% 和ω（ Cu ）≥ 0.25% 时，这些元素才能称为合金元素，这与
我国合金元素含量界限值（见表 1-2 ）略有不同。
牌号组成为 00×× - ×， 00 为ω（ C ） % 平均含量值，××为合金元素符号及含量，含量值按表 1-25 规定执行， - ×为特定后缀符号。
示例如下15Cr3 —平均碳含量ω（ C ） 0.15% 、平均铬含量ω（ Cr ）（ 3/4） % （ 0.75% ）的铬钢。
15Cr3E —平均碳含量ω（ C ） 0.15% 、平均铬含量ω（ Cr ）0.75% ，须经渗碳淬火的铬钢。
25CrMo56V+65S —平均碳含量ω（ C ） 0.25% 、平均铬含量ω（ Cr ） 1.25 、平均钼含量ω（ Mo ） 0.60% ，经调质处理后抗拉强度最低值为 65kgf/mm 2 （ 635MPa ），并经消除应力处理的合金钢。
• 高合金钢 通常当钢中某种合金元素含量＞ 5% 时，这种钢称为高合金钢。
牌号组成是先冠以字母 X （表示高合金），随后是表示平均碳含量数字（以万分之几计）和按合金含量高低排出的合金元素符号及各主要合金元素含量的平均百分整数值。
示例如下：
X10CrNi18-8 —表示ω（ C ） 0.10% 、ω（ Cr ） 18% 、ω（ Ni ） 8% 的不锈钢。
• 高速工具钢牌号表示方法 牌号字母最前面冠以字母 S 表示高速工具钢，随后用组合数字（三组或四组）表示合金元素的质量百分数，每组数字之间用短线隔开。
一般 Cr 含量不予标出，其后按 W 、 Mo 、V 、 Co 的顺序标出。
不含 Mo 的高速工具钢，其组合数字用 0 表示，而不含钴的高速工具钢，则只用前三组数字表示。
同样，为与欧洲标准（ EN ）和国际标准（ ISO ）接轨，也可用 HS 代替 S ，两者通用。
示例如下：
S18-0-1 （ HS18-0-1 ）相当于我国的 W18Cr4V 高速工具钢。
另外，按我国常用钢命名的冷镦钢、易切削钢、弹簧钢和轴承钢、不锈钢、耐热钢和合金工具钢等，均按相关规定表示它们的牌号，不再一一列举。
4. 铸钢牌号表示方法
一般将铸钢分为非合金铸钢（即碳素铸钢）、合金和高合金铸钢三大类。
通常均按化学成分（质量分数）表示钢的牌号，有的非合金铸钢则按强度值等级表示牌号。
也可以说铸钢牌号是在变形钢牌号之前冠以表示各类不同的铸钢字母符号而来，示例如下：
GS-45 —一般工程用非合金铸钢。
GS-20Mn5 —焊接结构用低合金铸钢。
G-X20Cr14 —不锈、耐蚀铸钢。
G-X120Mn13 —高锰铸钢。
5. 铸铁牌号表示方法
有两类表示方法可表示铸铁的牌号。
一类牌号由前缀字母和数字组
成。
一组数字的牌号，仅表示抗拉强度（ MPa ）最低值；有两组数字的牌号，后组数字表示伸长率（ % ）最低值。
示例如下：
GG-20 —灰铸铁，抗拉强度≥ 196Mpa(20kgf/mm 2 ) 。
GTS-35-10 —黑心可锻铸铁，抗拉强度≥ 343Mpa(35kgf/mm 2 ) 。
另一类牌号是由前缀字母、合金元素符号及数字组成，数字表示主要合金元素的质量
分数含量。
示例如下：
G-X300NiCr42 —各元素平均含量ω（ C ） 8.00% ，ω（ Ni ） 4%和ω（ Cr ） 2% 的抗磨白口铸铁。
6. DIN 17007 系统的数字材料号表示方法简介
数字材料号简称材料号，代号为 W-Nr 。
材料号（ W-Nr ）系统由 7 位数字组成，示意如下：
第一位数用 0~9 共 10 个数字表示，分别代表：
0—— 生铁及铁合金，铸铁。
1—— 钢。
2 、 3—— 非铁金属（ 2 为重金属，
3 为轻金属）。
4~8—— 非金属材料。
9—— 内部用于新试制的产品。
第二、三位是重要数字，接着钢铁材料类别规定第二、三位数字，见表2-27 。
分。
第六位数字表示冶炼和浇注工艺。
第七位数字表示热处理状态：
0—— 不规定热处理。
1—— 正火处理。
2—— 软化退火处理。
3—— 经热处理后有良好切削性能。
4—— 经调质处理后有良好性能（常温）。
5—— 经调质处理后有良好性能（高温）。
6—— 硬性调质。
7—— 冷变形。
8—— 弹簧性能冷变形。
9—— 特殊要求规定的热处理。
第六、七位数字在牌号中一般不标出。
