钢屋盖设计任务书(梯形屋架)钢结构课程设计

《钢结构》（钢屋架）课程设计任务书1.设计资料： (2)2.结构形式与布置 (3)3.荷载计算 (5)4.内力计算 (6)附件：设计资料1、设计题目：《单层工业厂房屋盖结构——梯形钢屋架设计》2、设计任务及参数：应力钢筋混凝土大型屋面板（1.4KN/m2），上铺100mm厚泡沫混凝土保温层（容重为1KN/m3），三毡四油（上铺绿豆砂）防水层（0.4KN/m2），找平层2cm厚（0.3KN/m2），卷材屋面，屋面坡度i=1/10，屋架简支于钢筋混凝土柱上，混凝土强度等级C20，上柱截面400×400mm。

钢材选用Q235B，焊条采用E43型。

屋面活荷载标准值0.7KN/m2，积灰荷载标准值0.6KN/m2，雪荷载及风荷载见下表，7位同学依次按序号进行选取。

活载KN/m2 1 2 3 4 5 6 7基本雪压0.30 0.75 0.10 0.20 0.45 0.50 0.35基本风压0.35 0.60 0.25 0.55 0.30 0.50 0.453、设计成果要求在教师指导下，能根据设计任务书的要求，搜集有关资料，熟悉并应用有关规范、标准和图集，独立完成课程设计任务书（指导书）规定的全部内容。

1）需提交完整的设计计算书和梯形钢屋架施工图。

2）梯形钢屋架设计要求：经济合理，技术先进，施工方便。

3）设计计算书要求：计算依据充分、文理通顺、计算结果正确、书写工整、数字准确、图文并茂，统一用A4纸书写（打印）。

A、按步骤设计计算，各设计计算步骤应表达清楚，写出计算表达式及必要的计算过程，对数据的选取应写明判断依据。

B、计算过程中，必须配以相应的计算简图。

C、对计算结果进行复核后，为保证施工质量且方便施工，应按规范要求对计算结果进行调整并写明依据。

4）梯形钢屋架施工图共两张，图纸绘制的要求：布图合理，版面整齐，图线清晰，标注规范，符合规范/图集要求。

单层工业厂房屋盖结构——梯形钢屋架设计1.设计资料：（1）某地一机械加工车间，长84m，跨度24m，柱距6m，车间内设有两台40/10T中级工作制桥式吊车，轨顶标高18.5m，柱顶标高27m，地震设计烈度7度。

钢屋盖设计任务书（梯形屋架）一、设计资料某车间（或厂房）跨度L，长度96m，柱距6m，屋盖采用梯形钢屋架，屋面材料为压型钢板复合板，檩条间距1.5m，屋面坡度i = 1/10，屋面活荷载标准值为0.5kN/m2，当地基本风压为0.55kN/m2，屋架简支于钢筋混凝土柱上，混凝土强度等级C30，柱截面400mm ×400mm。

其他设计资料如下：A．跨度B．永久荷载C．雪荷载D各班学生在题目分配表中找到自己学号所对应的设计资料并结合各自班级的D组合进行设计。

三、设计要求计算书：内容应详尽，主要内容应包括：设计任务书，材料选择，屋架形式、几何尺寸，支撑布置，荷载汇集，杆件内力计算及组合，杆件截面选择，典型节点设计（屋脊、跨中拼接节点，上下弦节点）等。

图纸：应符合制图规范及要求，表达应完整；绘制要求：主要图面应绘制正面图、上下弦平面图，必要的侧面图、剖面图，以及某些安装节点或特殊零件的大样图；在图的左上角绘制屋架简图，并注明杆件几何长度（左半跨）及杆件内力设计值（右半跨），图面右侧应绘制材料表及编写有关文字说明，如钢材型号、附加说明、焊条型号、焊接方法、质量要求等。

（注：采用A1图纸594mm×841mm）四、主要参考资料1. 戴国欣主编．钢结构（第三版）．武汉：武汉理工大学出版社，20072. 夏志斌，姚谏．钢结构—原理与设计．北京：中国建筑工业出版社，20043. 张耀春主编．钢结构设计原理．北京：高等教育出版社，20044. 汪一骏等．钢结构设计手册（第三版）．北京：中国建筑工业出版社，20045. 建筑结构荷载规范（GB50009—2001 ）6. 钢结构设计规范（GB50017—2003）7. 建筑结构制图标准（GB/T50105—2001）目录1、设计资料 (1)2、屋架形式、几何尺寸及支撑布置 (1)3、荷载和内力计算 (1)3.1荷载计算 (1)3.2荷载组合 (2)3.3内力计算 (3)4、杆件截面计算 (3)4.1上弦 (3)4.2下弦 (4)4.3斜腹杆B-a (4)4.4斜腹杆B-b (5)4.5斜腹杆C-b (5)5、节点设计 (6)5.1下弦节点 (6)5.2上弦节点 (6)5.3屋脊节点 (9)5.4支座节点 (10)6、参考资料 (12)1. 设计资料某车间跨度21m ，长度96m ,柱距6m ，采用梯形钢屋架，屋面材料为压型钢板复合板，檩条间距1.5m ，屋面坡度i 1/10=，屋面活荷载标准值为20.5kN/m ，当地雪荷载20.65kN/m ，基本风压20.55kN/m ，屋架简支于钢筋混凝土柱上，上柱截面400mm ⨯400mm ，混凝土标号为C30。

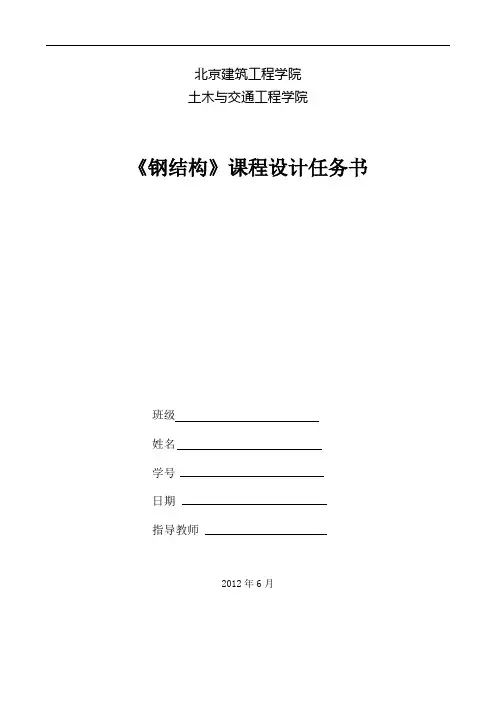

北京建筑工程学院土木与交通工程学院《钢结构》课程设计任务书班级姓名学号日期指导教师2012年6月梯形钢屋架课程设计任务书一、设计题目简支梯形钢屋架设计二、设计资料工程名称：某机加工车间1 结构平面布置某地区单层单跨工业厂房机加工车间，屋架跨度及厂房长度见附表，柱距6m，屋架下弦标高16.5m。

2 排架结构体系钢筋混凝土柱（混凝土强度等级为C20，上柱截面400×400）；钢屋架铰支于柱上；1.5×6.0m预应力钢筋混凝土大型屋面板；屋面坡度10i。

=/13 车间内设有中级工作制、起重量≤300KN的吊车，计算温度高于-200C。

4 材料钢屋架选用Q235-B·F钢，焊条为E43型。

5 荷载（标准值）（屋面构造层做法也可自定）二毡三油上铺小石子 0.35 KN/m2(硫化型橡胶油毡,PVC建筑防水塑料油膏)砂浆找平层(厚20mm) 0.40 KN/m2泡沫混凝土保温层(厚80mm) 0.48 KN/m2预应力钢筋混凝土大型屋面板1.4 KN/m2（包括灌缝）屋架及支撑自重（ 0.12+0.011l） KN/m2悬挂管道（奇数） 0.15 KN/m2吊顶（奇数） 0.55 KN/m2活荷载或施工荷载：见附表屋面积灰荷载：见附表雪荷载： 0.40 KN/m26、钢屋架形式示意图（未表示起拱）图1 钢屋架形式示意图三、设计任务要求设计钢屋架并绘制施工图。

掌握钢屋架荷载的计算；掌握杆件内力的计算和组合，杆件的计算长度，截面型式，截面选择及构造要求，填板的设置及节点板的厚度；掌握普通钢屋架节点设计的原则和要求，主要节点的设计及计算和构造；掌握钢屋架施工图的内容和绘制。

具体要求：1、计算说明书确定屋架几何尺寸(参考标准图集)，选择钢材和焊条；布置屋盖支撑：应包括钢屋架结构支撑系统布置简图（上弦水平支撑、下弦水平支撑、垂直支撑及系杆）；钢屋架计算简图及几何长度；荷载计算与组合；杆件内力计算及组合；（利用结构对称性，P=1）杆件截面设计；节点设计（五个典型节点：支座、屋脊、下弦跨中、上下弦一般节点）2、施工图绘制：绘制运送单元施工图，该施工图内容应包括：钢屋架正面图；上、下弦杆平面图；端竖杆和正中竖杆的侧面图；（以上各图轴线比例1:30，杆件截面及节点比例1:15）屋架简图，按1:100比例绘制；（注明起拱尺寸，左半部分注上杆件几何长度，右半部分注上杆件内力）特殊节点板大样图（按1:10～1:5比例）；整榀钢屋架材料表（计入焊缝重量2%）；图纸附注，应说明钢屋架选用的钢材种类、焊缝型号、焊接方法和质量要求，图中未注明的焊缝和螺栓孔尺寸，图中所用的单位，及对防护措施、运输和加工要求等在图中未表明的其它内容。

课程设计课题名称钢结构课程设计学生姓名****学号**********系、年级专业城市建设系土木工程指导教师******** 老师2011年12月30日邵阳学院课程设计任务书注：1．此表由指导教师填写，经系、教研室审批，指导教师、学生签字后生效；2．此表1式3份，学生、指导教师、教研室各1份。

邵阳学院课程设计评阅表学生姓名******* 学号*******系城市建设系专业班级09级土木工程专业房建方向题目名称梯形钢屋架设计课程名称钢结构二、指导教师评定注：1、本表是学生课程设计（论文）成绩评定的依据，装订在设计说明书（或论文）的“任务书”页后面；2、表中的“评分项目”及“权重”根据各系的考核细则和评分标准确定。

普通梯形屋架设计1、设计资料哈尔滨某厂房金工车间跨度15m ，长度90m ，柱距9m ，车间内设有30/5t 中级工作制桥式吊车。

屋面坡度i=1/10，屋架两端铰支于钢筋混凝土柱柱顶。

无天窗，抗震设防烈度为7度，地面粗糙度类别为B 类，结构重要性系数为0 1.0γ=，基本风压200.6/kN m ω=。

屋架采用Q235B,焊条采用E43，手工焊，混凝土强度等级C20。

2、屋架形式及几何尺寸屋架计算跨度 030014700l l mm =-= 端部高度取 01500h m =跨中高度 011115001500022502210h h l i m =+⨯⨯=+⨯⨯= 屋架高跨比02250114700 6.5h l ==屋架图尺寸图 3、支撑布置参考标准图集05G511《梯形钢屋架》，如下：`屋架上弦支撑屋架下弦支撑4、荷载计算（荷载数据参照标准图集05G511《梯形钢屋架》）永久荷载标准值p=1.1KN/m² x 9.0m=9.90KN/m可变荷载标准值p=0.7KN/m² x 9.0m=6.30KN/m屋架自重p=0.6KN/m² x 9.0m=5.40KN/m荷载组合 1.2 x9.90+1.4x0.7x6.30=18.054KN/m 5、杆件截面选择根据标准图集计算各杆件的内力，计算结果如下图：屋架杆件内力图（一）杆件截面选择上弦杆：整个上弦不改变截面，按最大设计内力设计。

xx大学钢结构原理与设计课程设计题目钢结构课程设计学生姓名xxxx学院xxxxxx专业班级xxxxxx学生学号x目录第一章梯形钢屋架设计资料----------------------------2 第二章屋架支撑系统的设置----------------------------4第三章杆件内力的计算3.1 荷载计算--------------------------------------- --------------------------------------6 3.2 荷载组合------------------------------------------------------------------------------6 3.3 内力计算------------------------------------------------------------------------------8第四章杆件截面设计4.1节点板厚 ----------------------------------------------9 4.2上弦杆 ------------------------------------------------9 4.3下弦杆 ------------------------------------------------11 4.4腹杆 --------------------------------------------------11 4.5杆件截面选择列表--------------------------------------16 第五章节点设计5.1支座节点 -----------------------------------------------17 5.2下弦节点 -----------------------------------------------18 5.3上弦节点 -----------------------------------------------20 5.4屋脊节点 -----------------------------------------------22 5.5 跨中下弦拼接点 -----------------------------------------23 附录------------------------------------------------------24第一章、梯形钢屋架设计资料1.某单层单跨工业厂房，跨度24m，长度102m。

钢结构课程设计21m梯形屋架
钢结构课程设计21m梯形屋架
设计概述：
本设计为一座21m梯形屋架的钢结构课程设计。

屋架采用梯形结构形式，主要由主梁、次梁、剪力墙和支撑系统组成。

设计要求满足屋顶承受风、雪、自重等荷载的要求，并确保结构的稳定性和安全性。

设计步骤：
1. 确定屋架结构形式：本设计采用梯形结构形式，其中主梁跨度为21m，次梁根据需求进行设置。

2. 计算屋架荷载：根据工程要求和设计标准，计算风、雪和自重等荷载，并确定设计荷载。

3. 选取钢材和连接方式：根据荷载计算结果，选取适当的钢材规格和连接方式，保证结构的强度和刚度。

4. 进行结构模型分析：利用结构分析软件，建立屋架的三维模型，并进行荷载分析、刚度分析和稳定分析，确保结构的安全性和稳定性。

5. 进行结构设计：根据分析结果，进行结构设计，包括确定材料尺寸、梁柱截面尺寸、连接件尺寸和布置等。

6. 绘制结构施工图：根据设计结果，绘制结构施工图，包括平面布置图、节点图和详图等，用于施工实施。

7. 进行结构检验：对设计结果进行结构检验，确认设计的合理性和安全性。

8. 编写设计报告：整理设计过程和结果，编写设计报告，包括设计说明、结构计算和绘图等内容。

以上为钢结构课程设计21m梯形屋架的主要步骤，具体的设
计过程需要根据实际条件和要求进行调整和细化。

在设计过程中，需要合理应用结构分析软件、设计规范和工程经验，保证设计的科学性和合理性。

同时，还要注意施工工艺和质量控制，确保设计方案的顺利实施和结构的安全可靠。

毕业论文（设计）钢结构课程设计--梯形屋架设计任务梯形屋架设计任务1 设计资料梯形屋架，建筑跨度为18m，端部高度为1.99m，跨中高度为2.89m，屋架坡度i 1/10,屋架间距为6m，屋架两端支撑在钢筋混凝土柱上，上柱截面400mm ×400mm，混凝土采用。

屋架上、下弦布置有水平支撑和竖向支撑（如图1-1所示）。

屋面采用1.5×6m预应力钢筋混凝土大型屋面板，120mm厚珍珠岩（）20mm 厚水泥砂浆找平层，屋面雪荷载为，钢材采用3号钢（Q390）。

2设计要求2.1 屋面雪荷载取值：按分组序号，取用设计资料屋面雪荷载+0.1×分组序号（第2组，屋面雪荷载取值为：+0.1×2 ）。

2.2 设计中，应绘制出必要的节点详图等图纸。

2.3 其他条件与设计资料相同。

3 荷载计算3.1 永久荷载预应力钢筋混凝土大型屋面板：三毡四油防水层及及找平层（20mm）120mm厚泡沫混凝土保温层：3.2 可变荷载屋面雪荷载：3.3 荷载组合永久荷载可变荷载为主要荷载组合，屋架上弦节点荷载为：4 内力计算桁架杆件的内力，在单位力作用下用图解法（图2-1）求得表3-1。

如图2-1 表3-1杆件轴线长 F荷载内力（kN）弦杆①1358 0 ③1507 -219.323 ④1508 -219.323 ⑥1507 -317.055 ⑦1508-317.055 ⑨1507 -320.896 下弦杆②2850 +127.613 ⑤3000 +280.577 ⑧3000 +326.711斜杆 a 2519 -229.156 b 2602 +161.628 c2859 -119.159 d 3118 +66.399 e 3118-24.318 f 3118 -16.317竖杆 A-B 1990 -17.622 C-D 2290 -35.244 E-F 2590 -35.244 G-H 2890 +28.618杆件内力图5 截面选择5.1 上弦杆截面选择上弦杆采用相同截面，以最大轴力⑨杆来选择：在屋架平面内的计算长度，屋架平面外的计算长度。

课程设计课题名称钢结构课程设计学生姓名****学号**********系、年级专业城市建设系土木工程指导教师******** 老师2011年12月30日邵阳学院课程设计任务书注：1．此表由指导教师填写，经系、教研室审批，指导教师、学生签字后生效；2．此表1式3份，学生、指导教师、教研室各1份。

邵阳学院课程设计评阅表学生姓名******* 学号*******系城市建设系专业班级09级土木工程专业房建方向题目名称梯形钢屋架设计课程名称钢结构二、指导教师评定注：1、本表是学生课程设计（论文）成绩评定的依据，装订在设计说明书（或论文）的“任务书”页后面；2、表中的“评分项目”及“权重”根据各系的考核细则和评分标准确定。

普通梯形屋架设计1、设计资料哈尔滨某厂房金工车间跨度15m ，长度90m ，柱距9m ，车间内设有30/5t 中级工作制桥式吊车。

屋面坡度i=1/10，屋架两端铰支于钢筋混凝土柱柱顶。

无天窗，抗震设防烈度为7度，地面粗糙度类别为B 类，结构重要性系数为0 1.0γ=，基本风压200.6/kN m ω=。

屋架采用Q235B,焊条采用E43，手工焊，混凝土强度等级C20。

2、屋架形式及几何尺寸屋架计算跨度 030014700l l mm =-= 端部高度取 01500h m =跨中高度 011115001500022502210h h l i m =+⨯⨯=+⨯⨯= 屋架高跨比02250114700 6.5h l ==屋架图尺寸图 3、支撑布置参考标准图集05G511《梯形钢屋架》，如下：`屋架上弦支撑屋架下弦支撑4、荷载计算（荷载数据参照标准图集05G511《梯形钢屋架》）永久荷载标准值p=1.1KN/m² x 9.0m=9.90KN/m可变荷载标准值p=0.7KN/m² x 9.0m=6.30KN/m屋架自重p=0.6KN/m² x 9.0m=5.40KN/m荷载组合 1.2 x9.90+1.4x0.7x6.30=18.054KN/m 5、杆件截面选择根据标准图集计算各杆件的内力，计算结果如下图：屋架杆件内力图（一）杆件截面选择上弦杆：整个上弦不改变截面，按最大设计内力设计。

梯形钢屋架课程设计设计任务书一、设计题目设计某单层工业建筑的钢屋架（采用无檩屋盖体系的梯形钢屋架）二、设计目的梯形钢屋架课程设计是《钢结构设计》课程的又一重要教学环节之一。

通过本课程设计：l. 使学生了解钢屋架设计的一般程序和内容；2. 掌握钢屋架荷载的计算；3. 掌握杆件内力的计算和组合，杆件的计算长度，截面型式，截面选择及构造要求，填板的设置及节点板的厚度；4. 掌握普通钢屋架节点设计的原则和要求，主要节点的设计及计算和构造；5. 掌握钢屋架施工图的内容和绘制。

三、设计资料某单层工业厂房，采用钢筋砼柱，梯形钢屋架。

1. 厂房总长度为90m，跨度见表1，纵向柱距为6m。

2. 题号：按学号顺序从表1确定。

梯形钢屋架课程设计任务表表13. 结构形式梯形钢屋架铰支在钢筋混凝土柱，上柱截面为400mm×400mm；屋面坡度i见表1；屋面结构采用1.5m×6.0m预应力混凝土屋面（考虑屋面板起系杆作用）；冬季最低温度高于-20°，无侵蚀性介质；地震设防烈度为7度，设计基本地震加速度为0.1g。

屋架下弦标高为9.6m；厂房内设有两台150/30t中级工作制吊车。

4. 荷载标准值（水平投影面计）（1）屋活荷载标准值为0.7kN/m2，雪荷载及积灰荷载见表1；（2）屋面做法：三毡四油（上铺绿豆砂）防水层（0.4kN/m2），20mm厚水泥砂浆找平层（0.02×20=0.4 kN/m2），泡沫混凝土保温层（荷载大小见表1），1.5m×6.0m的预应力混凝土大型屋面板（1.4 kN/m2），屋架及支撑自重（按经验公式q=0.12+0.11L计算），悬挂管道荷载（0.15 kN/m2）。

5. 材料（1）柱的混凝土强度等级：C30；（2）梯形钢屋架的钢材：Q235B级钢，焊条采用E43型。

四、参考文献【1】《钢结构设计规范》（GB50017—2003），中国计划出版社，2003。

大威整理XXXXXX学院《钢结构》课程设计计算书题梯形钢屋架目班XXXXXXXX级姓XXXXXXXXXXXXXXX名指导教XX师成绩目录1 设计资料 (1)结构形式 (1)屋架形式和几何尺寸 (1)2 桁架支撑布置 (2)3 荷载计算 (3)全跨永久荷载+全跨可变荷载（按永久荷载为主操纵的组合） (4)全跨永久荷载+半跨可变荷载 (4)全跨桁架包括支撑+半跨屋面板自重+半跨屋面活荷载（按可变荷载为主的组合） (4)4 内力计算 (5)5 杆件设计 (6)上弦杆 (6)下弦杆 (7)端斜杆aB (8)腹杆 (8)5.4.1 Bb杆 (8)5.4.2 bD杆 (9)竖杆Aa,Cb,Ec,Gd (9)其余各杆件的截面见表5-1杆件截面选择表 (10)6 节点设计 (12)下弦节点“b”（图6-1） (12)上弦节点“B”(图6-2) (13)屋脊节点“I”（图6-3） (14)支座节点“a”（图6-4） (15)6.4.1支座底板的计算 (16)6.4.2加劲肋与节点板的连接焊缝计算 (17)6.4.3节点板、加劲肋与底板的连接焊缝计算 (17)下弦中央节点“e”（图6-5） (17)参考文献 (19)1 设计资料结构形式某厂房跨度为24m，柱距为6m，厂房总长度为90m。

车间内设有一台50t、一台20t 中级工作制软钩桥式吊车，冬季室外最低温度-20℃。

屋面采纳预应力大型屋面板，屋面坡度为i=1:10，上铺泡沫混凝土保温层和二毡三油防水层。

屋面活荷载标准值m2,雪荷载标准值 KN/m2，积灰荷载标准值m2。

桁架采纳梯形钢桁架，其两头铰支于钢筋混凝土柱上，上柱截面尺寸为450mm 450mm,混凝土强度品级为C25。

钢材采纳Q235B级，焊条E43型，手工焊。

屋架形式和几何尺寸屋面材料为大型屋面板，故采纳无檩体系平破梯形屋架。

＝24000－300＝23700mm；屋架计算跨度 L24m端部高度取 H=1990mm，端部高度 H=2005mm中部高度取 H=3190mm。

钢结构课程设计任务书课程设计题目：梯形钢屋架燕山大学建筑工程与力学学院土木工程系2011年11月一、课程设计的意义与目的钢结构课程设计是建筑工程专业教学计划中一个重要的实践教学环节，对培养学生的基本技能、提高学生对实际结构工作情况的认识和巩固所学的理论知识有重要作用。

课程设计应达到如下目的：→了解钢屋盖设计的一般程序和内容，为毕业后从事实际设计工作奠定基础：→巩固钢结构课程中所学内容(例如材料性能及材料的选择，连接设计及计算，基本构件的设计计算等)，并应用于课程设计中：→掌握钢屋架施工图的表达方法和制图规定：→学习书写结构计算书→学习运用规范及有关技术资料。

二、设计资料厂房的跨度分别取l8m、21m、24m，长度为60m，柱距6m。

车间内设有两台30／5吨中级工作制吊车。

梯形屋架，屋架端高分别为1.6m、1.7m、1.8m、1.9m、2.0m，屋面坡度分别为i=1/9，1/10、1/11、1/12，屋架支撑在钢筋混凝土柱上，上柱截面400×400mm，混凝土标号为C25；计算温度最低－20℃．采用1.5×6m预应力钢筋混凝土大型屋面板和卷材屋面。

屋面做法：三毡四油绿豆砂防水层，20厚1：3水泥砂浆找平层，80厚泡沫混凝土保温层。

屋面活荷载标准值0.5kN/m2，雪荷载标准值0.5kN/m2，积灰荷载标准值0.5kN/m2。

由于屋面坡度小、重型屋面，不考虑风荷载。

三、设计内容→屋盖支撑体系布置设计；→屋架设计计算；→屋架尺寸的确定，腹杆的布置，荷载及内力计算，杆件截面的设计，节点设计。

→编写结构设计计算书一份。

要求步骤清楚，计算正确，书写工整。

→绘制屋架施工图一张。

每个同学的设计任务具体内容由表2，表3确定。

根据结构计算书、施工图、答辩及课程设计期间的表现综合评定成绩。

成绩按五级分制计算。

答辩内容为施工图、计算书及课程中的相关内容。

五、参考资料1．建筑结构荷载规范2．钢结构设计规范3．房屋建筑制图统一标准4．建筑结构制图标准5．工民建专业课程设计指南6．课程教材六、设计时间及参考进度设计时间为两周七、要求计算书封面统一印制，用纸统一购买。

《钢结构设计》实习普通钢屋架设计任务书西南林业大学土木工程学院土木工程系土木工程教研室二0一四年六月1. 题目：某厂房普通钢屋架设计2. 目的通过钢结构课程设计，进一步了解钢结构的结构型式、结构布置、受力特点和构造要求等；综合应用钢结构的材料、连接和基本构件的基本理论、基本知识，进行钢屋架的设计计算。

3. 设计资料某车间跨度为24（27、30、32）m，厂房总长度60m，柱距6m，车间内设有两台300/50kN中级工作制吊车（参见平面图、剖面图），工作温度高于-20℃，无侵蚀性介质，地震设防烈度为6度；采用1.5×6m预应力钢筋混凝土大型屋面板，Ⅱ级防水，卷材屋面，屋架采用梯形钢桁架，两端铰支在钢筋混凝土柱上，混凝土柱上柱截面尺寸为400×400mm，混凝土强度等级为C25，屋架采用的钢材为Q235B钢，焊条为E43型。

4. 设计任务及要求4.1 完成设计计算书一份（1）设计资料、设计依据（2）确定屋架形式及几何尺寸，屋架及支撑布置；（3）进行荷载汇集、杆件内力计算、内力组合，选择各杆件截面；（4）节点设计：有集中荷载的上弦节点（上弦中间节点）、支座节点、下弦中央拼接节点等。

（5）填板设置（6）材料统计4.2要求：（1）书写工整（不能用铅笔），表示要清楚，计算步骤明确，计算公式和数据来源应有依据；（2）图表应用得当（应附有与设计有关的插图和说明）。

4.3绘制钢屋架施工图（A2一张）（1）屋架几何尺寸和内力简图（1:50）；（2）构件详图：屋架正立面图[轴线图比例1：30，节点及杆件比例1:15]，上、下弦平面图，端部侧面图、跨中及中间部位剖面图；（3）材料表；设计说明。

要求：图纸应符合《房屋建筑制图统一标准（GB/T 50001—2001）》和《建筑结构制图标准（GB/T 50105—2001）》的要求；按所给绘图环境作图。

5. 设计题目排列每人单独设计一榀屋架。

屋架的跨度L（m）、端部高度H0（m）、屋面坡度i及荷载形式根据“附表1钢结构设计题目”确定。

北京梯形钢屋架课程设计一、课程目标知识目标：1. 学生能理解梯形钢屋架的基本结构特点，掌握其设计原理和应用场景。

2. 学生能掌握梯形钢屋架的力学性能分析，包括受力分布、稳定性及承载能力。

3. 学生了解北京地区建筑特点，结合梯形钢屋架在实际工程中的应用，提高对建筑结构知识的掌握。

技能目标：1. 学生能运用梯形钢屋架的设计方法，完成简单钢屋架的设计计算。

2. 学生通过团队合作，提高沟通协调能力，共同完成梯形钢屋架模型的制作。

3. 学生能运用所学知识，分析和解决实际工程中梯形钢屋架的问题。

情感态度价值观目标：1. 培养学生对建筑结构工程的兴趣，激发探索精神和创新意识。

2. 学生通过了解我国建筑结构发展历程，增强民族自豪感，培养家国情怀。

3. 培养学生关注环保、节能、可持续发展的建筑理念，提高社会责任感。

本课程针对高年级学生，结合学科特点，注重理论知识与实践操作相结合，提高学生的综合运用能力和实际操作技能。

课程目标具体、可衡量，便于教师进行教学设计和评估，同时关注学生的个性发展和团队合作精神，培养具有创新意识和家国情怀的新时代建筑人才。

二、教学内容1. 梯形钢屋架基本概念：包括梯形钢屋架的定义、分类及特点，参考教材第二章第一节。

2. 梯形钢屋架设计原理：分析梯形钢屋架的设计方法、计算步骤，以教材第二章第二节为基础。

3. 梯形钢屋架力学性能分析：探讨梯形钢屋架的受力分布、稳定性及承载能力，结合教材第三章内容。

4. 北京地区建筑特点及梯形钢屋架应用：介绍北京地区建筑风格及梯形钢屋架在实际工程中的应用，参考教材第四章。

5. 梯形钢屋架设计计算：根据教材第五章，教授学生如何运用设计方法完成简单梯形钢屋架的设计计算。

6. 梯形钢屋架模型制作：组织学生分组合作，按照教材第六章提供的制作方法，完成梯形钢屋架模型的制作。

7. 案例分析：分析实际工程中梯形钢屋架的应用案例，结合教材第七章，提高学生解决实际问题的能力。

教学内容安排和进度：第一周：梯形钢屋架基本概念及分类第二周：梯形钢屋架设计原理与计算方法第三周：梯形钢屋架力学性能分析第四周：北京地区建筑特点及梯形钢屋架应用第五周：梯形钢屋架设计计算第六周：梯形钢屋架模型制作第七周：案例分析及总结教学内容科学系统，注重理论与实践相结合，旨在帮助学生全面掌握梯形钢屋架相关知识，提高实际操作能力。

第一章：设计资料某单跨单层厂房，跨度L＝24m，长度54m，柱距6m，厂房内无吊车、无振动设备，屋架铰接于混凝土柱上，屋面采用1.5*6.0m太空轻质大型屋面板。

钢材采用Q235－BF，焊条采用E43型，手工焊。

柱网布置如图2.1所示，杆件容许长度比：屋架压杆【λ】＝150屋架拉杆【λ】＝350。

第二章：结构形式与布置2.1 柱网布置图2.1 柱网布置图2.2屋架形式及几何尺寸由于采用大型屋面板和油毡防水屋面，故选用平坡梯形钢屋架，未考虑起拱时的上弦坡度i＝1/10。

屋架跨度l＝24m，每端支座缩进0.15m，计算跨度l0＝l－2*0.15m＝23.7m；端部高度取H0＝2m，中部高度H ＝3.2m；起拱按f＝l0/500，取50mm，起拱后的上弦坡度为1/9.6。

配合大型屋面板尺寸（1.5*6m），采用钢屋架间距B＝6m，上弦节间尺寸1.5m。

选用屋架的杆件布置和尺寸如施工图所示。

图2.2 屋架的杆件尺寸2.3支撑布置由于房屋较短，仅在房屋两端5.5m开间内布置上、下弦横向水平支撑以及两端和中央垂直支撑，不设纵向水平支撑。

中间各屋架用系杆联系，上下弦各在两端和中央设3道系杆，其中上弦屋脊处与下弦支座共三道为刚性系杆。

所有屋架采用统一规格，但因支撑孔和支撑连接板的不同分为三个编号：中部6榀为WJ1a ,设6道系杆的连接板，端部第2榀为WJ1b，需另加横向水平支撑的的连接螺栓孔和支撑横杆连接板；端部榀（共两榀）为WJ1c。

图2.3 上弦平面12W J 1cW J 1bW J 1aW J 1aW J 1aW J 1aW J 1aW J 1b1W J 1c2W J 1a1---12---2图2.3下弦平面与剖面第三章：荷载计算及杆件内力计算 3.1屋架荷载计算表3.1 屋架荷载计算表 分类荷载项目名称荷载大小（KN/m 2）组合系数（KN/m 2） 组合值（KN/m 2）恒载1 太空轻质大型屋面板 0.85 1.351.148 2 防水层0.100.1353 屋架及支撑自重0.150.2034 悬挂管道 0.05 0.068 和 ――1.15 1.553 活载 屋面活荷载 0.5 1.4 0.70 总荷载――――――2.253.2屋架杆件内力系数屋架上弦左半跨单位节点荷载作用下的杆件内力系数经计算如图所示。
