地铁盾构施工临时用电方案设计与分析摘要：隧道盾构施工是城市地铁建设中最为重要的一个环节，在研究相关技术基础上，结合某地铁线盾构区间建设情况，设计供电系统总体方案，并对线路、专用高压开关、盾构机电缆及配套设施相关方案进行详细设计，分析和计算配电变压器容量。
通过设计和分析，为盾构机施工用电提供科学方案和可靠技术支持，保障地铁工程建设的顺利进行。
关键词：盾构机专用高压开关配电变压器地铁地铁轨道交通被认为是解决大中型城市公共交通运输问题的重要途径[1-2]，在我国有着广阔的发展前景。
在城市地铁轨道建设过程中，盾构施工是最为关键的一环[3]，施工精度和速度直接影响地铁工程建设的质量和进度。
因此，对盾构临时用电施工方案进行详细设计和分析，事关地铁建设全局，需要重点考虑。
1 工程概况某市地铁线工程出入场线盾构区间呈南北走向，盾构隧道总长1886.7m（以单线隧道长计），其中出场线盾构隧道长951.5m，入场线盾构隧道长935.2m。
盾构区间采用CTE6250盾构机进行施工，盾构掘进分为两次始发、两次接收，首先始发入场线，后始发出场线。
施工临时用电主要包括盾构机、洞内照明、盾构机配套设备及办公生活区用电。
盾构主要配套设备包括龙门吊、砂浆搅拌机、膨化池搅拌机、通风机、电瓶车充电器、循环水泵、冷却塔、排水泵等。
施工临时用电变压器由业主提供，变压器容量及安装位置由施工单位设计，最终由供电单位确定。
2 盾构机临电方案设计2.1 供电系统总体方案设计供电系统总体方案应用TN-S系统（三相五线制）原理，结构上采取三级配电、二级保护或三级保护形式，如图1所示。
对于一级箱到二级箱电线漏电动作而言，其额定电流与额定时间之積必须小于或等于30mA·s。
而对于流动电箱和开关箱之间的漏电动作来说，额定时间一般不超过0.1s，额定电流应该不大于30mA。
变压器接地电阻4Ω，重复接地电阻10Ω，当区域配电箱与电源变压器的距离超过50m时，应将PE线重复接地，其接地电阻值必须小于10Ω。
关于盾构施工工地临时用电问题探讨摘要：盾构施工工地临电布置不同于一般的建筑工地，盾构工地的施工设备较多，且设备基本固定，类似于工厂的流水线生产设备。
本文就盾构施工的临电布置，结合国家颁布的《施工现场临时用电安全技术规范》（jgj46—2005），对盾构工地的临电布置提点自己的意见。
关键词：工地临时用电、配电柜中图分类号：tm246 文献标识码： a 文章编号：一、临时用电施工组织设计作用盾构施工前，需编制临时用电施工组织设计的目的在于使施工现场临时用电工程有一个可遵循的科学依据，从而保障其以最低的成本获得最高的效益；另一方面，临时用电施工组织设计作为临时用电工程的主要技术资料，有助于加强临时用电工程的技术管理，从而保障其使用的安全和可靠性。
临时用电施工组织设计的任务是为现场施工设计一个完备的临时用电工程，制定一套安全用电技术措施和防火措施，同时还要兼顾用电方便和经济。
本文工地以一台盾构机的施工要求为基础，制定临电方案，以供各位同行参考。
二、工地配电系统1、用电设备统计根据盾构工程施工方案和施工进度计划安排，在使用盾构机施工期间，项目部一般使用到下列机械设备：如表-12 施工用电负荷计算2.1 变压器容量选择核算1、隧道用高压变压器的容量选择核算（2000kva)主要用于隧道内盾构机的供电，根据隧道内用电情况进行各个用电设备的需求功率计算，如表－2所示：表－2 隧道施工用电设备需求功率统计注1）盾构机动力控制柜内的变压器容量按400v换算。
（400／220v400／100ｖ400／24v用）结论：隧道用电量为2000kva>1961.7kva，隧道配备10kv高压电，容量为2000kva可以满足要求。
地面各种设备及办公、照明等用电，由地面的一个容量为630kva 的变压器提供。
根据用电设备的分布及额定需求情况分别进行各变压器容量的核算。
2、地面变压器的容量选择核算(额定容量630kva)表－3地面1#变压器供电情况容量计算结论：此变压器额定容量630kva>530.5kva，可以满足实际需要。
盾构施工临时用电组织设计第一章编制依据及标准一、天津地铁二号线十四标段工程土建施工招投标文件通用部分；二、天津地铁二号线十四标段施工组织设计；三、施工现场临时用电安全技术规范：JGJ46-2021；四、建设工程施工现场供用电安全规范：GB50194；第二章工程概况博山道站～津赤路站区间起讫里程为：左线:CK20+194.502～CK21+135.667，左线区间全长938.703米(左线短链2.462米)；右线:CK20+132.002～CK21+135.667，右线区间全长1000.672米（右线短链2.993米）。
在CK20+650处设一个联络通道，区间线路最大纵坡25‰，最小纵坡2‰，最小平面曲线半径为3000m；线间距为13～15m,区间结构线路埋深15.08m，结构平均覆土厚度10.0米。
津赤路站～盾构终点区间起讫里程为：右线：CK21+333.967～CK22+190,右线区间全长954.951米（右线长链98.918米），左线区间全长958.135米（左线长链102.102米）；在CK21+750处设一联络通道，线路最大纵坡为25‰，最小纵坡2‰；线间距为11m，最小曲线半径为1500m,区间隧道平均覆土厚度10米。
第三章施工用电设备及负荷计算一、高压电缆选型高压电缆为盾构机供电专用电缆，在地面上通过一个箱式高压开关箱引到位于盾构机台车上的变压器（容量为1050KVA）。
考虑到地面上有一段电缆采用直埋铺设和天津的气候以及盾构施工的特点，选用10KV UGEFP 3×35+3×16/3+1×16电缆。
二、施工用电负荷计算：施工主要机械设备（用电量统计表）功率(KW或KVA) 110 50 60 70 35 110 5 4 3 5 3 30 功率(KW或KVA) 110 50 180 70 35 110 10 5 4 3 5 3 30 615 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 设备名称40T龙门吊 16T龙门吊充电机搅拌站电焊机通风机车站隧道照明钢筋弯曲机钢筋切断机钢筋调直机木工电锯砂轮锯水泵合计型号 SMQ40-16 MH16T-16 KCN01-100/300V JS750 BX1-500 数量 1台 1台 3台 1台 1台 1台 100盏 1台 1台1台 1台 1台 10台电动机合计功率：ΣP1=395KW 其它设备合计功率：ΣP2=225KW需要系数K1=0.6，K2=0.6。

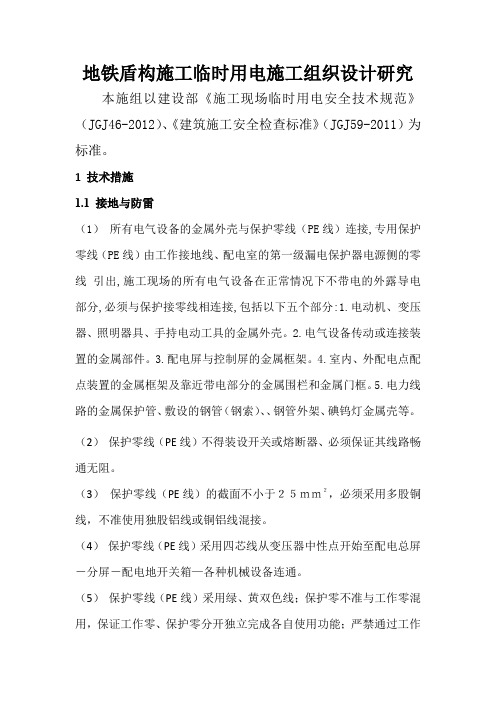

地铁盾构施工临时用电施工组织设计研究本施组以建设部《施工现场临时用电安全技术规范》（JGJ46-2012）、《建筑施工安全检查标准》（JGJ59-2011）为标准。
1 技术措施1.1 接地与防雷（1）所有电气设备的金属外壳与保护零线（PE线）连接,专用保护零线（PE线）由工作接地线、配电室的第一级漏电保护器电源侧的零线引出,施工现场的所有电气设备在正常情况下不带电的外露导电部分,必须与保护接零线相连接,包括以下五个部分:1.电动机、变压器、照明器具、手持电动工具的金属外壳。
2.电气设备传动或连接装置的金属部件。
3.配电屏与控制屏的金属框架。
4.室内、外配电点配点装置的金属框架及靠近带电部分的金属围栏和金属门框。
5.电力线路的金属保护管、敷设的钢管（钢索）、、钢管外架、碘钨灯金属壳等。
（2）保护零线（PE线）不得装设开关或熔断器、必须保证其线路畅通无阻。
（3）保护零线（PE线）的截面不小于２５ｍｍ２，必须采用多股铜线，不准使用独股铝线或铜铝线混接。
（4）保护零线（PE线）采用四芯线从变压器中性点开始至配电总屏－分屏－配电地开关箱—各种机械设备连通。
（5）保护零线（PE线）采用绿、黄双色线；保护零不准与工作零混用，保证工作零、保护零分开独立完成各自使用功能；严禁通过工作电流。
保护零线（PE线）见图2（6）防雷：变压器防雷安装避雷器，其接地电阻不大于4Ω，防雷接地的设备，必须同时作重复接地。
包括（外用电梯、烟囱、外架、塔吊、炸药库等的避雷设施的接地体，应制作独立的接地装置，用角钢、钢管、圆钢制作，不得使用螺纹钢。
接地电阻值应不大于１０Ω，防雷冲击电阻不大于３０Ω。
1.2 电气设备设置（1）配电系统设置防水配电柜，开关箱与分配电箱距离不大于４０米，开关箱至用电设备的距离不超过３－５ｍ。
（2）照明线设在各级配电箱的右侧，动力开关上侧引入照明漏电保护器上，照明线路不得和动力线路混用空开。
（3）每台用电设备必须设置独立漏电保护器，严禁一个开关控制两台及以上电气设备；（4）配电箱、开关箱及导线进出口必须设在箱体底下面。
