电气识图基础讲解内容强大电气识图是电气工程的基础知识之一，它是指用图形符号、线路图示或示意图等一系列方法描述电气元件、电气设备之间的电气连接关系与电气功能关系，便于电气系统进行设计、调试、维护和管理。
下面我将就电气识图的基础知识，为大家做出详细的阐述。
一、电气图形符号1.线路图符号：线路图符号是表示电气元件、设备连接关系的图形符号，其中包括接线端子、连线、开关、断路器、电路保护器、电源、电动机等等。
2.元器件符号：元器件符号是表示电气元件的图形符号，其中包括电阻、电容、电感、二极管、三极管、继电器等等。
3.标准符号：标准符号是表示各种电气元件、设备的图形符号，可以帮助人们快速准确地辨认。
二、电气图示法1.流程图流程图是用图形符号表示各个电气元件、设备所经过的电气流程线路，以便于其之间的综合分析和处理。
其中包括不同颜色的线条、标志、标签、注释等等。
2.级联图级联图是在流程图的基础上，对电气元件、设备进行分级表示，以便于分析和处理。
3.部分展开图部分展开图是将电气元件、设备的线路进行展开，以便于整个电气系统的设计、调试和维护。
三、电气系统中的连接关系电气系统中不同电气元件、设备之间的连接关系有以下几种：1.并联连接并联连接是指将两个或多个电气元件、设备的同一端子相连，以便于电气系统的同时操作。
2.串联连接串联连接是指将两个或多个电气元件、设备的相邻端子相连，以便于电气系统的完成一个连续的操作。
3.混合连接混合连接是指在电气系统中，采用并联和串联连接相结合的方式，来实现某项特定的操作。
四、电气系统的基础元件对于一个电气系统来说，以下几种电气元件是必不可少的：1.电源电源是指为电气系统提供电能、电压、电流和时钟信号的元件。
2.开关开关是为电气系统提供断电功能的元件，用于控制电路的开关。
3.断路器断路器是为电气系统提供过载保护、短路保护和断路功能的元件。
4.继电器继电器是为电气系统提供电信号转换、放大、分发和保护的元件。
一、电气图的定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图的分类1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
⑷电费配置图或电费配置表：提供电缆两端位置，必要时还包括电费功能、特性和路径等信息的一种接线图或接线表。
11、数据单：对特定项目给出详细信息的资料。
最全电气工程基础知识及识图方法-V1【正文】随着社会的不断发展和科技的不断进步，电气工程已成为人们生活中不可或缺的组成部分，相信很多人都想系统地学习电气工程的基础知识并尝试创造更多的技术应用。
所以，本文将为大家介绍一些关于电气工程基础知识及识图方法的重要内容，方便读者进行学习和应用。
一、电气工程基础知识1. 电压、电流、电阻的关系电压、电流、电阻是电气工程学习的最基础知识。
简单说，电压是电的压力，电流是电的流动，电阻是电的阻力，它们之间的关系可以用欧姆定律来描述：电压等于电流乘以电阻。
2. 电路和电源电路和电源也是电气工程学习的基础。
电路是由电器之间串联或并联的系统，而电源则是提供电气能量的设备或系统，例如发电机或电池。
3. 三相交流电在工业或家庭电气系统中，三相交流电是最常用的。
它由3个相位相差120度的单相电源组成，可以有效地驱动大型电气设备。
同时，根据能源管理局规定，商业电源的电压应为110V或220V的单相电，或为220V或440V的三相电。
4. 电能的计量电能的计量通常使用千瓦时，即用1千瓦的功率在1小时内消耗的电能的数量来描述。
这个概念可以用于计算用电量，进而计算电费。
二、识图方法在电气工程的学习和应用中，理解电路图和电气图是必不可少的。
以下是关于电气图的几种重要识图方法。
1. 布置图布置图主要用于规划电气设备的布置位置和设计电气系统的物理结构。
例如，在一个工厂中，布置图可以用于确定电力系统中电线的走向和终端设备的放置位置。
2. 接线图接线图的主要作用是描述电气设备中电线之间的连接方式。
例如，在一个控制电气系统中，接线图可以使操作员了解设备的电气连接方式，方便以后的维护。
3. 功能方框图功能方框图（也称逻辑图）主要用于描述电气设备的逻辑结构，例如控制电气系统的开关或传感器。
它使用符号来描述设备或组件的功能和输入和输出之间的关系。
总之，电气工程基础知识及识图方法是电气工程学习和应用的基础。

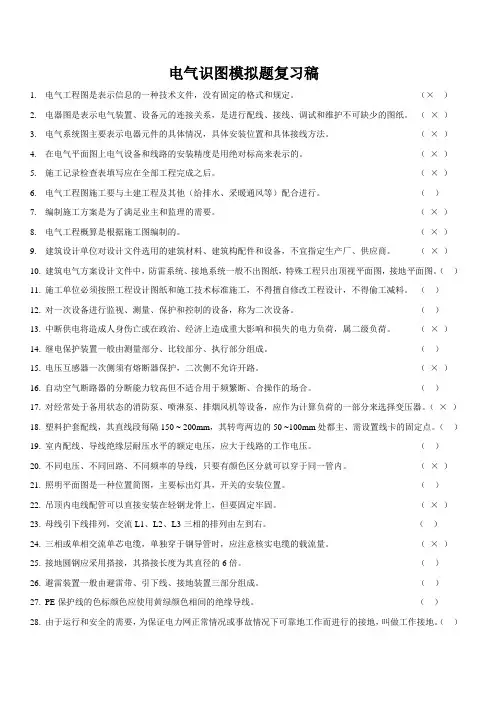

电气识图模拟题复习稿1.电气工程图是表示信息的一种技术文件，没有固定的格式和规定。
（×）2.电器图是表示电气装置、设备元的连接关系，是进行配线、接线、调试和维护不可缺少的图纸。
（×）3.电气系统图主要表示电器元件的具体情况，具体安装位置和具体接线方法。
（×）4.在电气平面图上电气设备和线路的安装精度是用绝对标高来表示的。
（×）5.施工记录检查表填写应在全部工程完成之后。
（×）6.电气工程图施工要与土建工程及其他（给排水、采暖通风等）配合进行。
（）7.编制施工方案是为了满足业主和监理的需要。
（×）8.电气工程概算是根据施工图编制的。
（×）9.建筑设计单位对设计文件选用的建筑材料、建筑构配件和设备，不宜指定生产厂、供应商。
（×）10.建筑电气方案设计文件中，防雷系统、接地系统一般不出图纸，特殊工程只出顶视平面图，接地平面图。
（）11.施工单位必须按照工程设计图纸和施工技术标准施工，不得擅自修改工程设计，不得偷工减料。
（）12.对一次设备进行监视、测量、保护和控制的设备，称为二次设备。
（）13.中断供电将造成人身伤亡或在政治、经济上造成重大影响和损失的电力负荷，属二级负荷。
（×）14.继电保护装置一般由测量部分、比较部分、执行部分组成。
（）15.电压互感器一次侧须有熔断器保护，二次侧不允许开路。
（×）16.自动空气断路器的分断能力较高但不适合用于频繁断、合操作的场合。
（）17.对经常处于备用状态的消防泵、喷淋泵、排烟风机等设备，应作为计算负荷的一部分来选择变压器。
（×）18.塑料护套配线，其直线段每隔150 ~ 200mm，其转弯两边的50 ~100mm处都主、需设置线卡的固定点。
（）19.室内配线、导线绝缘层耐压水平的额定电压，应大于线路的工作电压。
（）20.不同电压、不同回路、不同频率的导线，只要有颜色区分就可以穿于同一管内。
电工识图知识点归纳总结一、电工图纸的分类和用途1. 按用途分类电工图纸按其用途可以分为安装图、接线图、原理图等。
其中，安装图用于设备的安装和布置，接线图用于设备的接线连接，原理图用于显示电气控制原理。
2. 按制图规范分类电工图纸可以分为国家标准图纸、行业标准图纸和企业标准图纸。
国家标准图纸是由国家颁布的电气制图标准规范所制定的图纸，行业标准图纸是由各个电气行业组织或协会所编制的电气制图标准规范，而企业标准图纸则是由各个企业自行制定的电气制图标准规范。
3. 按制图内容分类电工图纸可以分为单线图和多线图。
单线图是以一条线代表一种电气设备的连接关系，而多线图则是以多条线表示电气设备的连接关系。
4. 电工图纸的用途电工图纸主要用于指导设备的安装、维护和维修。
通过电工图纸，可以清楚地了解设备的布局和连接方式，以及设备之间的控制原理，对于维修人员来说，也可以通过电工图纸来准确地排除设备故障。
二、电气元件符号和标识1. 标准符号电气元件符号是电气制图中使用的一种特定符号，它表示了电气元件的种类、型号、尺寸等信息。
标准符号是根据国家或行业标准规定的，它具有一定的统一性和规范性。
2. 基本符号常见的电气元件符号有电源符号、电动机符号、开关符号、保护器符号等。
这些基本符号是电气制图中常见的，掌握这些符号可以帮助电工人员准确地理解和解读电气图纸。
3. 比例和尺寸电气图纸中的元件符号具有一定的比例和尺寸，这些比例和尺寸应该符合标准规范的要求。
在制图过程中，需要严格按照比例和尺寸进行标注，以确保电气图纸的准确性。
4. 标识位置电气元件符号的标识位置应该清晰、明确，不模糊不混淆。
在制图过程中，需要将符号标识在合适的位置，以便于电工人员准确地识别和理解。
三、电气线路的连接方式1. 串联串联是将多个电气元件按照一定顺序依次连接在一起的一种连接方式。
在串联连接中，电流会依次通过每个电气元件，电压会在各个电气元件之间分配。
2. 并联并联是将多个电气元件同时连接在同一电源回路中的一种连接方式。
识图必备的电气基础知识1.电路基本学问电路：电流流经的路径。
电路组成：电源、负载、开关及连接导线。
电路状态：通路、短路、断路。
分析电路的动作原理是在电路通路状态下进行的，简洁地说通路就是闭合回路，任何一个通路都包括电源、负载、开关及连接导线四部分。
断路或短路的检修是修理电工常常做的工作，线路检修就是要把电路从断路或短路状态恢复为通路状态。
在电力拖动掌握线路中，负载主要是三相电动机，为爱护电动机不被烧毁，通常在电路中增加爱护电动机的熔断器（短路爱护）和热继电器（过载爱护）。
因此，电力掌握线路中电路的组成为：电源（三相电或单相电）、负载（电动机）、开关和爱护电器（接触器、继电器、熔断器、热继电器）、连接导线。
2.电路图学问（1）电路图：电路图是依据生产机械运动形式对电气掌握系统的要求，采纳国家统一规定的电气图形符号和文字符号，根据电气设备和电器的工作挨次排列，具体表示电路、设备或成套装置的全部基本组成和连接关系的简图。
（2）电路图的组成。
电路图的组成分三部分：电源电路、主电路和帮助电路，如下图所示。
电源电路为整机供应能源，在电路图中一般水平绘制。
主电路是电源向负载（三相电动机）供电的电路，它由主熔断器、接触器的主触头、热继电器的热元件和电动机等组成。
在线路中通过的电流是电动机的工作电流，电动机功率大，电流也大，一般都在10A以上。
主电路在电路图中用粗实线绘制在左侧。
帮助电路一般包括掌握主电路工作状态的掌握电路、显示主电路工作状态的指示电路、供应机床设备局部照明的照明电路等。
（3）电路图采纳国家统一的电气图形符号表示。
各电器的触头位置都按线路未通电或电器未受外力作用时的常态位置画出。
（4）为便利识图，电路采纳编号法，即对电路中的各个节点用字母或数字编号。

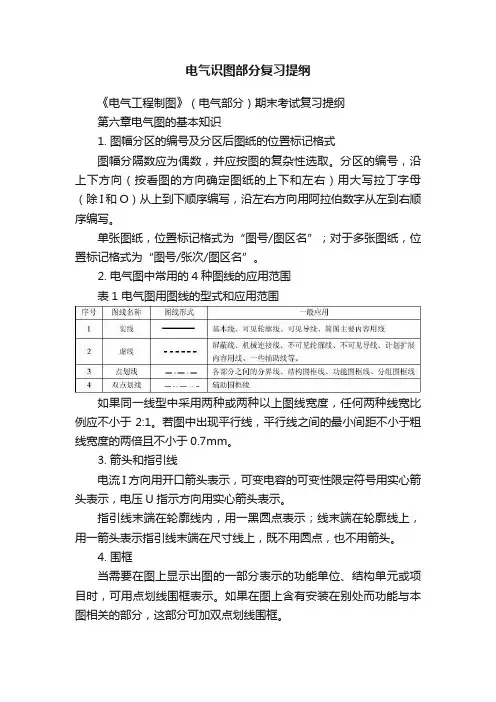

电气识图部分复习提纲《电气工程制图》（电气部分）期末考试复习提纲第六章电气图的基本知识1. 图幅分区的编号及分区后图纸的位置标记格式图幅分隔数应为偶数，并应按图的复杂性选取。
分区的编号，沿上下方向（按看图的方向确定图纸的上下和左右）用大写拉丁字母（除I和O）从上到下顺序编写，沿左右方向用阿拉伯数字从左到右顺序编写。
单张图纸，位置标记格式为“图号/图区名”；对于多张图纸，位置标记格式为“图号/张次/图区名”。
2. 电气图中常用的4种图线的应用范围表1 电气图用图线的型式和应用范围如果同一线型中采用两种或两种以上图线宽度，任何两种线宽比例应不小于2:1。
若图中出现平行线，平行线之间的最小间距不小于粗线宽度的两倍且不小于0.7mm。
3. 箭头和指引线电流I方向用开口箭头表示，可变电容的可变性限定符号用实心箭头表示，电压U指示方向用实心箭头表示。
指引线末端在轮廓线内，用一黑圆点表示；线末端在轮廓线上，用一箭头表示指引线末端在尺寸线上，既不用圆点，也不用箭头。
4. 围框当需要在图上显示出图的一部分表示的功能单位、结构单元或项目时，可用点划线围框表示。
如果在图上含有安装在别处而功能与本图相关的部分，这部分可加双点划线围框。
5. 功能性图分类功能性图是指电气图样具有某种特定功能的图样。
这类图可细分为：概略图、功能图、逻辑功能图、电路图、端子功能图、程序图、功能表图、顺序表图和时序图等。
6. 电气图的布局方法电气图的布局方法分为功能布局法和位置布局法。
第七章图形符号和文字符号1. 按图形符号的组成功能分，图形符号的分类按图形符号的组成功能分，图形符号可分为：符号要素、一般符号、限定符号和方框符号等。
2. 在电气图中，图形符号的状态所有的图形符号都是在按照无电压、无外力作用下的状态下表示，这个状态称为正常状态，简称常态，常态又称为复位状态。
3. 熟悉电气图常用图形符号4. 熟悉电气图常用文字符号第八章电气图的表示方法1. 电路图信号的流向电路图应尽可能按其工作原理的顺序从左至右、自上而下地排列。
目录第一章电气图的基本知识第一节电气图的分类第二节电气图的主要特点第三节电气制图与电气图形符号国家标准第四节电气识图的基本要求和基本步骤第二章常用电气图形符号第一节电路图常用文字符号第二节常用电气图用图形符号第三节常用电气设备用图形符号第三章电气图和连接线的表示方法第一节电路的多线表示法和单线表示法第二节电气元件的集中表示法和分开表示法第三节元件接线端子的表示方法第四节连接线的一般表示方法第五节导线的识别标记及其标注第六节接线文件第四章电气制图与识图第一节电力输配电系统第二节电气主接线第三节电气控制线路图第五章* CAD第一章电气图的基本知识电气图的制图者必须遵守制图的规则和表示方法，读图者掌握了这些规则和表示方法，就能读懂制图者所表达的意思，所以不管是制图者还是读图者都应当掌握电气线路图的制图规则和表示方法。
第一节电气图的分类电气图是电气工程中各部门进行沟通、交流信息的载体，由于电气图所表达的对象不同，提供信息的类型及表达方式也不同，这样就使电气图具有多样性。
同一套电气设备，可以有不同类型的电气图，以适应不同使用对象的要求。
对于供配电设备来说，主要电气图是指一次回路和二次回路的电路图。
但要表示清楚一项电气工程或一种电气设备的功能、用途、工作原理、安装和使用方法等，光有这两种图是不够的。
例如，表示系统的规模、整体方案、组成情况、主要特性，用概略图；表示系统的工作原理、工作流程和分析电路特性，需用电路图；表示元件之间的关系、连接方式和特点，需用接线图。
在数字电路中，由于各种数字集成电路的应用，使电路能实现逻辑功能，因此就有反映集成电路逻辑功能的逻辑图。
根据各电气图所表示的电气设备、工程内容及表达形式的不同，电气图通常可分为以下几类：一、系统图或框图系统图或框图(也称概略图)就是用符号或带注释的框概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
它通常是某一系统、某一装置或某一成套设计图中的第一张图样。
《电气工程制图》（电气部分）期末考试复习提纲
第六章电气图的基本知识
1. 图幅分区的编号及分区后图纸的位置标记格式
图幅分隔数应为偶数，并应按图的复杂性选取。
分区的编号，沿上下方向（按看图的方向确定图纸的上下和左右）用大写拉丁字母（除I和O）从上到下顺序编写，沿左右方向用阿拉伯数字从左到右顺序编写。
单张图纸，位置标记格式为“图号/图区名”；对于多张图纸，位置标记格式为“图号/张次/图区名”。
2. 电气图中常用的4种图线的应用范围
表1 电气图用图线的型式和应用范围
如果同一线型中采用两种或两种以上图线宽度，任何两种线宽比例应不小于2:1。
若图中出现平行线，平行线之间的最小间距不小于粗线宽度的两倍且不小于0.7mm。
3. 箭头和指引线
电流I方向用开口箭头表示，可变电容的可变性限定符号用实心箭头表示，电压U指示方向用实心箭头表示。
指引线末端在轮廓线内，用一黑圆点表示；线末端在轮廓线上，用一箭头表示指引线末端在尺寸线上，既不用圆点，也不用箭头。
4. 围框
当需要在图上显示出图的一部分表示的功能单位、结构单元或项目时，可用点划线围框表示。
如果在图上含有安装在别处而功能与本图相关的部分，这部分可加双点划线围框。
5. 功能性图分类
功能性图是指电气图样具有某种特定功能的图样。
这类图可细分为：概略图、功能图、逻辑功能图、电路图、端子功能图、程序图、功能表图、顺序表图和时序图等。
6. 电气图的布局方法
电气图的布局方法分为功能布局法和位置布局法。
第七章图形符号和文字符号
1. 按图形符号的组成功能分，图形符号的分类
按图形符号的组成功能分，图形符号可分为：符号要素、一般符号、限定符号和方框符号等。
了解各部分特点。
能认识最简单的图形符号和文字符号。
2. 在电气图中，图形符号的状态
所有的图形符号都是在按照无电压、无外力作用下的状态下表示，这个状态称为正常状态，简称常态，常态又称为复位状态。
3. 熟悉电气图常用图形符号
4. 熟悉电气图常用文字符号
第八章电气图的表示方法
1. 电路图信号的流向
电路图应尽可能按其工作原理的顺序从左至右、自上而下地排列。
一般情况下，若信号的流向是从左至右或从上至下，则在图中可不指示流向；若信号的流向是从右至左、从下至上或流向并不明显，则在图中应指示流向。
如反馈信号与规定方向相反，则应在信息线上画开口箭头表示流向。
.
电路的常用布局方法包括水平布局、垂直布局和交叉布局。
2. 电路图中导线的表示方法及各表示
按照电路图中图线的表达相数不同，连接线可分为多线表示法、单线表示法、混合表示法。
3. 集中表示法和分开表示法及两方法之间的转换
图1 继电器集中表示法
图2 继电器分开表示法
5. 导线的一般表示法
对于多根导线，可以分别画出，也可以只画一根图线，但需加标志。
当用单线表示几根导线或导线组时，为表示导线实际根数，可在单线上加小短斜线(45°)表示；根数较少时(2～3根)，用短斜线数量代表导线根数；若多于四根，可在小短斜线旁加注数字表示。
图3 导线根数的表示方法
表示导线特征的方法是：在横线上面标出电流种类、配电系统、频率和电压等；在横线下面标出电路的导线数乘以每根导线截面积（mm2），当导线的截面不同时，可用“+”将其分开。
图4 导线特征的表示方法
6. 图线的粗细及其应用范围
一般而言，电源主电路、一次电路、电流回路、主信号通路等采用粗实线；控制回路、二次回路、电压回路等则采用细实线，而母线通常比粗实线还宽一些。
电源电路用加粗实线表示，而开关装置和控制装置的连接线仍用一般实线表示。
7. 导线连接点的表示
连接线的接点通常采用“T”型连接表示，如图（a）所示。
当需要表明相关连接线的方向时，可使用图（b）所示的符号。
当布局条件妨碍唯一采用“T”型接法时，可采用“十”字型接法，如图（c）所示。
对于“T”型连接点可加实心圆点“ • ”，也可不加实心圆点。
对于“十”字型连接点，必须加实心圆点。
凡交叉而不连接的两条或两条以上连接线，在交叉处不得加实心圆点，如图（d）所示。
（a） “T”型接法 (b) 示出连接线走向的表示方法
(c) “十”字型接法(d) 导线不连接（跨越）
图5 导线连接点示例
8. 电气元件触点符号的取向
触点符号的取向应该是：左开右闭，下开上闭，即当元件受激时，水平连接线的触点，动作向上；垂直连接线的触点，动作向右。
垂直放置水平放置垂直放置水平放置
图6 触点符号的表示示例
9. 项目代号的组成及每个代号段的前缀符号
一个完整的项目代号应包括四个代号段：（1）高层代号；（2）位置代号；（3）种类代号；（4）端子代号。
高层代号的前缀符号是： =
位置代号的前缀符号是： +
种类代号的前缀符号是： —
端子代号的前缀符号是：：
第九章识读电气图
1. 电力系统的组成
由各种电压等级的电力线路，将各种类型的发电厂、变电站和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
2. 断路器和隔离开关的操作原则
接通电路时应先合断路器两侧的隔离开关，再合断路器，切断回路时，应先断开断路器，再断开两侧的隔离开关。
3. 电流互感器和电压互感器的作用及使用注意事项
（1）电流互感器
将电路中流过的大电流变换成小电流，供给测量仪表和继电器的电流线圈，这样就可以用小电流的仪表间接测量大电流。
注意：在使用中电流互感器的二次侧不允许开路。
（2）电压互感器
将高电压降为低电压，供给测量仪表和继电器的电压线圈，这样就可以用低压仪表间接测量高压。
注意：在使用中电压互感器的二次侧不允许短路。
4. 电气一次电路、电气二次电路、电气一次设备、电气二次设备
供电系统的变配电所中承担受电、变压、输送和分配电能任务的电路，称为一次电路（一次接线）或主接线。
一次电路中的所有电气设备，如变压器，各种高、低压开关设备，母线、导线和电缆，及作为负载的照明灯和电动机等，称为电气一次设备或一次元器件。
为保证一次电路正常、安全、经济运行而装设的控制、保护、测量、监察、指示及自动
装置电路，称为副电路，也称为二次电路（二次接线）。
二次电路中的设备，如控制开关、按钮、脱扣器、继电器、各种电测量仪表、信号灯及警告音响设备、自动装置等，称为二次设备或二次元器件。
5. 放射式线路接线方式的优缺点。
答：该方式是由电源母线直接向各用电点供电的配电方式。
优点：供电可靠性较高，线路敷设简单，操作维护方便，保护简单，且便于装设自动装置，便于集中管理和控制。
缺点：总降压变电所的出线较多，需用高压开关柜数量多，投资较大；当任一线路或断路器发生故障时，由该线路供电的负荷就要停电。
6. 单母线分段接线优缺点
图8 单母线分段接线
优点：单母线分段比单母线不分段提高了供电可靠性和灵活性。
缺点：在母线发生故障或检修时，都不可避免地使该段母线的用户断电。
检修单母线接线引出线的断路器时，该路负载也必须停电。
它的接线方式比不分段复杂，投资较多，供电可靠性还不够高，
7. 桥形接线特点
桥形接线是指在两线路-变压器组接线的高压侧间连接一个断路器，如“桥”一样跨接在两线路之间。
根据联接“桥”的位置不同，分为内桥形和外桥形两种。
跨接桥靠近变压器侧，桥开关QF10装在线路断路器QF11和QFl2的内侧，靠近变压器，故称为内桥形。
跨接桥靠近线路侧，桥断路器QF10安装在变压器断路器QF11和QF12之外，故称为
外桥形。
图9 内桥形接线的变电所主接线图图10 外桥形接线的变电所主接线图
8. 综合分析简单的发电厂、变电站的主接线图
9. 熟悉电气控制自锁和互锁原理
10. 熟悉电机启动控制线路
图11 两地点动和单向启动控制线路
11. 熟悉Y-△降压启动控制线路
图12 Y/△降压启动控制线路12. 熟悉直流不间断电源电路
图13 直流不间断电源电路
考试题型：
一、填空题 1*32=32 （24）
二、判断题 1*13=13 （8）
三、识图题 4+6=10
四、作图题 5+8+6+10+6+10=45。
