隧道二次衬砌施工方案设计
1.材料选择：
（1）材料的强度和耐久性：选择抗压强度高、抗冻性好、耐腐蚀等
材料，如高强度混凝土、防水混凝土等材料。
（2）施工工艺：选择适合施工工艺的材料，如喷射混凝土、预制片等。
（3）环保性：选择对环境污染较小的材料，如水泥、砂浆等。
2.施工工艺：
（1）清理表面：将初次衬砌表面的杂物和不牢固的部分清理干净，
以保证二次衬砌的结构稳定性。
（2）涂覆防水层：隧道二次衬砌的防水层是保证隧道长期使用的重
要环节，可以采用喷涂或涂刷方式进行涂覆。
（3）施工回填：将混凝土或预制片等材料倒入隧道内，填充隧道墙
壁和顶部的空隙，形成二次衬砌。
（4）养护：施工完成后，对二次衬砌进行养护，保证材料的强度和
稳定性。
3.质量控制：
（1）材料检测：对使用的材料进行抽样检测，检查材料的抗压强度、抗冻性、耐腐蚀性等指标是否符合要求。
（2）施工现场检验：对施工过程中的关键节点进行检验，如防水层
的涂覆厚度、二次衬砌材料的配合比等。
（3）质量监控：在施工过程中安排专人进行质量监控，及时发现和
解决质量问题，确保施工质量。
（4）验收评估：施工完成后进行验收评估，对二次衬砌的结构强度、防水效果等进行检验，确保达到设计要求。
综上所述，隧道二次衬砌施工方案设计需要考虑材料选择、施工工艺
和质量控制等方面的因素。
只有在选择适合的材料、运用科学的施工工艺
和严格的质量控制措施下，才能确保隧道二次衬砌工程的质量和安全性。
二次衬砌施工方案第一章：二次衬砌施工概述一、施工依据1、公纪区间暗挖隧道衬砌断面图S.QJ-232-01-022、地下铁道工程施工及验收规范GB50299-19993、钢筋焊接及验收规程JGJ 18-964、混凝土结构工程施工及验收规范GB 50204-925、地下防水工程施工及验收规范GBJ208-836、地下工程防水技术规范GBJ108-877、施工合同中通用、专用技术条件有关条款8、类似工程的施工经验二、工程概况****。
衬砌为复合式衬砌，全封闭防水。
衬砌断面形式为：单线隧道4种、双线隧道4种、喇叭口隧道4种、渡线隧道1种，共计二次衬砌设计为承受全部静水压力和30%的围岩变形压力。
按Ⅶ度地震裂度设计，混凝土结构最大裂缝长短期效应组合宽度允许值为0.3mm。
明暗挖结构衔接部位设置变形缝，缝宽不大于20mm。
区间隧道防水等级为二级，初支背后围岩充填注浆；初支喷混凝土层与二次衬砌间全断面设置防水板，边墙两侧下端的防水板背后设纵向弹簧盲管各一道，并每隔45m由横向泄水管引排入洞内侧沟。
二衬混凝土防水等级为抗S8。
洞内设双侧水沟，排水纵坡大于3‰，衬砌结构的变形缝处设橡胶止水带，施工缝处设钢板腻子止水带。
单线正线拱形隧道内净宽：直线段5200mm ，曲线段5300mm。
单线联络线隧道内净宽：直线段5200mm，曲线段5600mm。
本区间隧道结构布置复杂，衬砌类型多，不同宽度衬砌结构间连接接点多，当接点处两端结构宽度的差值＞0.6m时，采用接头墙或挡头墙以错台形式连接，当接点处宽度值≤0.6m时，采取在接点前后1.0m范围内顺接。
连接处不设变形缝，初支及二衬钢筋作连接处理。
明、暗挖隧道分点外约2m位置设变形缝。
三、施工方案总体安排及要求1、施工顺序（1）、1号竖井施工顺序左线：左线单线166.81m，采用6m台车衬砌。
衬砌起始里程ZDK14+070，向小里程方向回衬。
台车由二号井该处接手。
右线：a、右线单线86.81m，采用6m排架衬砌。
隧道二次衬砌施工方案一、仰拱及填充1、仰拱超前于二次衬砌施工，仰拱、填充采用搭设移动式栈桥进行施工，一次施工长度12m。
第一步：栈桥安装就绪，允许各种车辆通过，准备桥下仰拱作业。
第二步：桥下仰拱作业，各种车辆正常通过，桥下桥下互不干扰。
第三步：仰拱施工结束，坡桥在液压油缸作业下升起，离开地面，同时行走轮下降，行走轮接地后油缸继续伸长，行走轮逐渐将整个栈桥撑起。
第四步：启动行走电机，行走轮旋转，带动栈桥向前移动，栈桥行走12米。
第五步：栈桥行走到位后，行走轮支撑油缸收缩，当栈桥完全由栈桥桥墩支撑时停止，此时放下坡桥，完成栈桥准备工作。
2、具体操作：先使用挖机清理施工段的大部分底碴，搭设栈桥，栈桥底面高度比已施工的仰拱填充面高20cm，然后人工清理隧底、检查断面尺寸及标高、安装栈桥的支承墩和仰拱填充砼的端头模板，模板采用钢模，灌筑砼。
砼集中拌合，泵送砼入模。
3、仰拱全断面一次浇灌完成后，填充砼采取罐车直接运到施工地点卸料浇注，插入式捣固棒进行捣固。
4、仰拱砼所采用的水泥、外加剂必须符合技术规范的规定。
仰拱砼所采用细骨料、粗骨料、砼中氯离子含量、矿物掺合料、砼中的总碱含量、砼拌和用水、配合比设计的检验以及抗压强度试件取样、留置及强度等级的检验应符合技术规范的规定。
5、仰拱厚度及各部尺寸应符合设计要求，并采用无损检测法进行检测。
6、仰拱拱座与边墙及水沟连接应符合设计要求，拱座应与墙基同时浇筑。
施作仰拱砼前应清除隧底虚碴、淤泥积水和杂物，超挖部分应采用同级砼回填。
7、仰拱砼应分段连续浇筑，一次成型，不留纵向施工缝。
8、仰拱表面应平顺，确保水流畅通，不积水。
9、仰拱施工后应及时施作填充和铺底，顶面高程和坡率应符合设计要求。
二、拱墙说明：1、Ⅴ级围岩二次衬砌与开挖掌子面距离一般为20米；2、Ⅳ级围岩二次衬砌与开挖掌子面距离一般为40米；3、Ⅲ、Ⅱ级围岩二次衬砌在围岩收敛后施作；4、在施作带仰拱的二衬时，先浇筑仰拱，再整体浇筑洞身拱墙二衬砼；1、拱墙二次衬砌采用全断面衬砌台车施工，为便于全断面二次衬砌台车施工，在仰拱（填充）施工后应先施做矮边墙，为美观考虑，矮边墙与二次衬砌边墙的接缝控制在水沟盖板底面高程。
隧道洞身二次衬砌施工方案一、二次衬砌施工概述凤凰山隧道全长范围内共设置七种衬砌类型，分别是：明洞段整体式衬砌为70cm厚C30钢筋混凝土；V级加强复合式衬砌为70cm厚C30钢筋混凝土；Ⅳ级加强复合式衬砌为60cm厚C30钢筋混凝土；Ⅳ级复合式衬砌为50cm厚C30钢筋混凝土；Ⅲ级复合式衬砌为45cm厚C25混凝土；Ⅱ级复合式衬砌为40cm厚C25混凝土；Ⅱ级紧急停车带复合式衬砌为45cm厚C25混凝土。
本隧道除Ⅱ级围岩衬砌段外，其余均设有仰拱，拱墙、仰拱衬砌混凝土均为防水混凝土，抗渗等级不小于S8，仰拱填充为C25普通混凝土。
另外，本隧道人行和车行横通道的二次衬砌均为C25防水混凝土，其中人行横通道根据其所处的不同围岩地段，衬砌厚度分别是：Ⅱ级20cm、Ⅲ级25cm、Ⅳ级30cm；车行横通道位于Ⅱ级围岩地段，其衬砌厚度为30cm，防火门安装段衬砌厚度为40cm。
二、施工方法二次衬砌施工工序比较多，主要有仰拱钢筋混凝土及填充混凝土，边墙基础施工、安装衬砌结构钢筋（Ⅴ级围岩加强段、Ⅳ级围岩加强段和Ⅳ级围岩段）和灌注混凝土。
施工顺序为：监控量测→确定施作二次衬砌→施工准备→测量放线→施作防水板和无纺布→绑扎钢筋（Ⅱ、Ⅲ级围岩段无此工序）→施作止水带（条）→预埋件安装→衬砌模板台车刷脱模剂→模板台车就位→灌注混凝土→脱模→模板台车退出→养护。
1、隧道仰拱及隧洞底混凝土回填超前，拱墙二次衬砌混凝土采用长12.0m 的自行式液压可调式钢模台车整体浇筑。
根据珠海市的相关规定和施工现场的实际情况，本工程采用外购商品混凝土，现场使用容积10.0m3的混凝土运输罐车将混凝土运送到泵送地点，混凝土输送泵泵送入模，插入式捣固器和附着式振捣器捣固混凝土。
对于衬砌仰拱地段浇筑混凝土采用大块钢模板，为了保证在隧道内各种施工车辆的通行，减少仰拱工作面对开挖作业面的影响，仰拱采取分两次施工。
浇筑前将基底松动的石渣、杂物和基坑内积水清除干净，然后安装初期支护的型钢拱架、焊接连接钢筋、铺设钢筋网，经检查合格后喷射混凝土。
隧道二次衬砌缺陷处理合同6篇篇1甲方（发包方）：____________________乙方（承包方）：____________________根据《中华人民共和国合同法》等相关法律法规，甲乙双方在平等、自愿、公平、诚信的基础上，就隧道二次衬砌缺陷处理事项达成如下协议：一、工程概况工程名称：____________________隧道二次衬砌缺陷处理工程工程地点：____________________工程内容：对隧道二次衬砌出现的缺陷进行处理，包括裂缝修补、表面修复等。
二、合同目的本合同旨在明确甲乙双方在处理隧道二次衬砌缺陷过程中的权利和义务，确保工程顺利进行，保障双方合法权益。
三、承包方式乙方采用包工包料的方式，负责隧道二次衬砌缺陷处理工程的实施，包括但不限于材料采购、施工、验收等。
四、工程期限1. 工程开工日期：自本合同签订之日起算。
2. 工程竣工日期：乙方应在合理期限内完成缺陷处理工作，确保工程按时完工。
五、工程质量1. 乙方应严格按照国家相关标准和规范进行施工，确保工程质量。
2. 如因乙方施工质量问题导致的工程缺陷，乙方应承担全部责任。
六、工程价款及支付方式1. 工程总价：人民币______元（大写：______元整）。
2. 支付方式：甲方在验收合格后，按照合同约定支付工程款项。
七、双方责任1. 甲方责任：（1）按时支付工程款项；（2）提供必要的施工条件和环境。
2. 乙方责任：（1）按照合同约定完成工程施工；（2）保证施工质量；（3）确保施工安全；（4）合理处理施工期间产生的废弃物。
八、安全施工1. 乙方应制定安全施工方案，确保施工过程安全。
2. 如因乙方安全措施不当导致的事故，乙方应承担全部责任。
九、违约责任1. 若甲方未按合同约定支付工程款项，应承担违约责任。
2. 若乙方未按合同约定完成工程施工，应承担违约责任。
3. 违约金的具体数额和支付方式，由双方根据损失情况协商确定。
十、争议解决1. 本合同的解释、履行和争议解决均适用中华人民共和国法律。
二次衬砌施工作业指导书10.1编制依据（1）XX高速铁路施工图设计文件（2）《客运专线铁路隧道工程施工技术指南》（3)《客运专线铁路隧道工程施工质量验收暂行标准》（[2005]160号）（4）《客运专线无碴轨道铁路工程测量暂行规定》（铁建设[2006]189号）（5）《铁路混凝土工程施工质量验收补充标准》（铁建设[2005]160号）（6）《铁路隧道喷锚构筑法技术规范》（TB10108—2002 J159—2002）10.2编制范围及目的本指导书主要针对隧道二次衬砌施工，指导隧道二次衬砌作业人员进行施工。
10.3施工流程及施工工艺10.3.1概述隧道二次衬砌混凝土采用防水混凝土，防水混凝土的抗渗等级不小于P12；防水混凝土施工采用“双掺”技术，掺加一级粉煤灰及具有补偿收缩功能的HE型高效抗裂防水剂，粉煤灰掺量占水泥重量不小于30%，HE型高效抗裂防水剂掺量占水泥重量的8%～10%，混凝土施工前应作试配试验。
二次衬砌工序安排采取先浇筑仰拱砼，再填充砼，仰拱全幅超前施工。
全幅仰拱施工完毕，并有36.3m以上超前于二衬，即可进行拱墙二衬施工。
拱墙衬砌采用12.1米模板台车衬砌。
衬砌混凝土采用自动计量搅拌楼生产，混凝土罐车运输，泵送混凝土入模。
保证拱顶混凝土与围岩密贴。
混凝土采取插入式振捣器振捣，辅以附着式振捣器辅助振捣。
附属洞室采用衬砌台架和组合钢模板衬砌。
二次衬砌严格按设计和技术标准施工，保证“尺寸准确，强度合格，内实外美，不渗不漏，快速施工”目标。
10.3.2二次衬砌施工10.3.2.1二次衬砌施工要求（1）深埋隧道二次衬砌施作一般情况下应在围岩和初期支护变形基本稳定后进行，变形基本稳定应符合：隧道周边变形速率明显下降并趋于缓和；或水平收敛（拱脚附近7d平均值）小于0.2mm/d，拱部下沉速度小于0.15mm/d；或初期支护表面裂隙（观察）不再继续发展。
（2）浅埋隧道应及早施作二次衬砌，且二次衬砌应予以加强。
二次衬砌施工质量通病防治措施模板目录1）二衬砌背后空洞防治措施 (2)2）二衬表观质量通病防治措施 (2)3）二衬厚度不够防治措施 (3)4）二衬渗漏水防治措施 (3)5）二衬开裂防治措施 (4)6）隧道边墙施工缝接触面处碎不密实防治措施 (5)7）水沟电缆槽外观质量通病防治措施 (5)8）排水沟排水不畅防治措施 (5)1）二衬砌背后空洞防治措施（1）加强质量意识到位，加大过程控制，责任到人，监控到位；（2）从源头做起，尽可能控制好开挖质量，控制超挖，若出现超挖时，拱脚以上Im范围内的超挖，必须用与拱圈同等级混凝土一次填筑。
其余部分，超挖在允许范围内可用与衬砌同样材料回填，超挖大于规定时可用片石混凝土或浆砌片石回填；（3）衬砌灌注混凝土施工时，拱顶设置溢浆管，检查拱顶混凝土灌注的饱满度，并在拱顶设注浆孔进行注浆，充填空洞；（4）衬砌表观适当增加拱部混凝土灌注口，保证混凝土灌注饱满、密实。
2）二衬表观质量通病防治措施（1）检查台车、模板的加工制作质量，保证其有足够的精度、强度、刚度和稳定性；（2）分节对模板安装质量进行检查，中线控制准确，使台车中线与隧道中线在同一个平面，表面平整度和接头缝隙达不到规范要求不准进行浇注混凝土作业；（3）模板处理要光滑平整，不粘连细小的杂物，模板拼装应严密，接缝处填塞紧密；（4）选择正确的适合所使用的混凝土的脱模剂，脱模剂涂抹应应均匀，不漏刷；（5）在台车就位前，将与台车搭接部分的硅表面彻底清理干净，使台车与碎表面尽量紧贴，保持台车与混凝土的搭接长度为IOCm（曲线地段指内侧）；（6）加强台车支撑，将所有的支撑全部支撑到位，保证台车整体受力，必要时可在台车端部增加丝杠支撑；（7）在台车前端端部拱顶增设支撑，以防台车上浮造成拱部错台；严控台车底部以上3m灌注碎速度（一般控制在约4h）和坍落度（一般在18〜20cm）；（8）对模板板块拼缝进行焊联并将焊缝打磨平整，形成三块大模板（即拱部一块,左右边墙各一块），以抑制使用过程中模板翘曲变形而影响碎表面质量，以克服板块间拼缝处错台；（9）对称浇注混凝土，避免偏压造成衬砌台车移位；控制浇注速度，防止台车上浮和减少混凝土表面的气泡，必要时采取防止台车上浮措施；（10）振捣必须按操作规程分层均匀振捣密实，严防漏捣，振捣手在振捣时掌握好止振的标准：混凝土表面不再有气泡冒出；（Il）控制混凝土水灰比，可适量增加外加剂或粉煤灰，改善混凝土的和易性，增大坍落度；（12）台车拆模后应彻底清理模板上的浮浆，均匀涂油。
二次衬砌的条件
二次衬砌是指在原有墙体表面上再进行一次砌块或涂刷增加墙体的厚度或美观度。
进行二次衬砌需要满足以下条件：
1. 原有墙体基础坚实，不能存在松动、开裂等问题。
2. 原有墙体表面清洁平整，不能存在残留的油漆、灰尘等。
3. 墙面结构不会因为二次衬砌而超载。
4. 墙面二次衬砌需要符合国家相关标准以及建筑规范。
5. 二次衬砌材料需要符合质量标准，不能存在开裂、变形等问题。
以上是进行二次衬砌需要满足的条件，以保证墙体的结构和安全性。
XX隧道二衬施工方案编制人： _________________ 复核人： _________________ 审核人： _________________XX隧道二次衬砌施工方案一、施工准备经过前期的洞身开挖以及初期支护，现拱顶和拱脚以及隧道的周边收敛沉降均已趋于稳定，已具备进行二次衬砌的施工条件，用于二次衬砌施工的机械设备已全部到位。
二、施工方案2.1防排水施工2.1.1防水层施工隧道喷砼与模筑砼之间设隧道专用防水卷材，铺设防水层前在喷射砼表面铺设缓冲层，缓冲层采用300g/m2 土工布，而后铺设隧道专用防水卷材。
铺设方法如下：基面检查：利用工作平台将支护裸露的锚杆、钢筋头等铁件割除，并用砂浆抹成圆曲面，以防其刺破防水板。
土工布衬层铺设及凹槽垫片设置：将土工布衬层铺设在初期支护喷射砼表面上，同时设置土工布固定条带与凹槽垫片，两者用射钉紧固，通过射钉使土工布衬层和土工布固定条带及凹槽垫片牢靠固定在喷射砼上，其中射钉与凹槽垫片之间应加设金属垫片，射钉间距按设计要求设置。
防水卷材铺设：将防水卷材吊运到作业平台上，从上到下对称地将防水卷材焊接到固定垫圈上，粘合牢固。
示意图：铺设质量检查：防水层施工完成后，对施工质量进行检查，自检合格经监理工程师检验认可后，方可进行下道工序的施工。
若检查出质量问题应进行补焊，使之达到验收标准。
防水层铺设操作要点：固定点的布置，在满足固定间距的前提下，尽量固定在喷砼面较凹处，使得防水层尽量密贴砼喷射面。
固定点间的防水层长度视施工支护面的平整情况留一定的富余量，本着宁松勿紧的原则，以防止模筑衬砌时被挤破。
每一循环的防水层铺设长度比相应衬砌段多出1.1.1目的是便于循环间的搭接，并使防水卷材接缝与衬砌工作缝错开2.0m,以确保防水效果。
防水层铺设后，应尽快进行衬砌，以确保防水层不受损伤，保证防水效果。
1.1.2本隧沉降缝处采用遇水膨胀橡胶止水带防水。
在档头板上沿二次衬砌轴线每0.5米钻一“ 12mm的孔，穿进“10的钢筋卡，并卡紧夹在档头板中的止水带的一半，另一半折成90°角，贴靠在挡头板上。

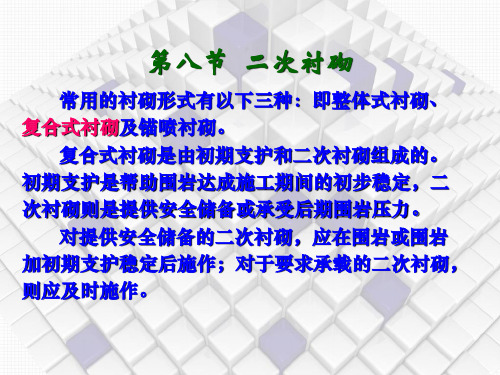

第八章二次衬砌1 仰拱（填充、底板）施工4.1 施工工艺为保证施工安全，仰拱混凝土应及时施作，支护尽早闭合成环，整体受力，确保支护结构稳定。
在隧道正洞Ⅳ、Ⅴ级围岩中，待喷锚支护全断面施作完成后，根据围岩收敛量测结果，拆除临时支护，开挖并灌筑仰拱及填充混凝土，一次灌筑仰拱混凝土长度6～8m。
仰拱施工工艺流程见图。
仰拱施工工序流程图4.2 施工方法为保证施工质量，仰拱混凝土进行半幅浇筑，同时解决出碴、进料运输与仰拱施工干扰及仰拱混凝土在未达到要求强度之前承受荷载的问题。
仰拱混凝土工艺：（1）测量放样，由内轨顶标高，反算仰拱基坑底标高；（2）采用挖掘机一次性开挖到位(暂不出碴)，人工辅助清理底部浮碴杂物；（3）将上循环仰拱混凝土接头凿毛处理，按设计要求安装仰拱钢筋，并预留与边墙衬砌连接筋；（4）自检合格后，报监理工程师隐蔽检查并签证，混凝土输送车运输灌筑，插入式振动棒捣固。
为能尽早便于行车，采用早强型混凝土。
4.4 技术措施①施工前，应将隧底虚碴、杂物、泥浆、积水等清除，并用高压风将隧底吹洗干净，超挖应采用同级混凝土回填。
②仰拱超前拱墙二次衬砌，其超前距离保持3倍以上衬砌循环作业长度。
③仰拱、底板混凝土半幅浇筑。
④填充混凝土在仰拱混凝土终凝后浇筑，不得同时浇筑。
仰拱拱座与墙基同时浇筑，排水侧沟与边墙同时浇筑。
⑤仰拱施工缝和变形缝作防水处理。
⑥膨胀岩性地段，开挖后及时施作仰拱。
⑦填充混凝土强度达到5MPa后允许行人通行，填充混凝土强度达到设计强度的100％后允许车辆通行。
2、结构防排水隧道防排水采用“防、截、排、堵相结合，因地制宜，综合治理”的原则，达到防水可靠，经济合理，不留后患的目的。
4.1 施工工艺1. 防水层铺设工艺防水层铺设利用轨行式作业平台施作。
监控量测表明支护变形已基本趋于稳定且净空满足二次衬砌厚度、支护表面平整经探地雷达检测初期支护及背后密实，满足质量要求后铺设防水板。
防水层铺设作业区不得进行爆破，防止飞石损坏防水层结构。
在衬砌台车就位前，对防水层进行全面检查，铺设过程中对接缝进行充气检查。
防水层施工与二次衬砌混凝土灌筑之间相距30m左右。
防水板施工工艺框图见图防水板施工工艺框图。
防水板施工工艺框图2、橡胶止水带止水带施工工艺框图见图止水带安装施工工艺框图。
止水带安装施工工艺框图3、软式透水管盲沟透水盲沟施工工艺框图见图透水盲沟施工工艺框图。
准准准准准准透水盲沟施工工艺框图4.2 施工方法1. 防水层铺设施工方法（1）施工准备及基面处理彻底清除各种异物，如：石子、沙粒等，做到初期支护表面平整干净。
不能出现酥松、起砂、无大的明显的凹凸起伏。
铲除各类尖锐突出物体，如：钢筋头、铁丝、凸出在作业面上的各种尖锐物体。
根据图纸高程尺寸，定好基准线，准确无误地按线下料。
施工设备如焊接机、检漏器、热风枪、电闸箱等，在工作前要做好检查和调整。
确保设备正常运行，达到焊接要求，保证工程质量。
（2）防水板材的焊接板材采用双缝热熔自动焊接机焊接。
依据板材的厚度和自然环境的温差调整好焊接机的速度和焊接温度进行焊接。
焊接完后的卷材表面留有空气道，用以检测焊接质量。
具体见图。
防水板焊接示意图检查方法：用5号注射针与压力表相接，用打气筒进行充气，在0.2MPa压力作用下5min不小于0.16MPa。
否则补焊至合格为止。
（3）防水板材的铺设、固定根据实际情况下料，按基准线铺设防水板；用防水板材专用塑料垫和钢钉把缓冲层固定在基面上，应用暗钉圈焊接固定塑料防水板，最终形成无钉孔铺设的防水层。
如图。
防水板固定示意图在清理好的基面上铺设固定土工布垫层。
在喷射砼隧道拱顶部标出隧道纵向的中心线，再使裁剪好土工布垫层中心线与喷射砼上的标志相重合，从拱顶部开始向两侧下垂铺设，用射钉固定垫片将土工布固定在喷射砼面上。
水泥钉长度不得小于50mm，平均拱顶3～4个/m2，边墙2～3个/m2。
铺设固定防水板。
先在隧道拱顶部的土工布上标出隧道纵向的中心线，再使防水卷材的横向中心线与这一标志相重合，将拱顶部的防水卷材与热融衬垫片焊接，再同土工布垫层一样从拱顶开始向两侧下垂铺设，边铺边与热融衬垫焊接。
铺设时要注意与与土工布密贴，并不得拉得太紧，一定要留出余量。
将防水板专用融热器对准热融衬垫所在位置进行热合，一般5S即可。
两者粘结剥离强度不得小于防水板抗拉强度。
2、橡胶止水带施工方法衬砌拱架调整完毕后，将止水带卡在堵头模板中间，堵头模板由两块模板拼成。
止水带由拱顶向下环向布置，不断开。
止水带对称安装，伸入模内和外露部分宽度应相等，为保持止水条平直，沿环向每0.5m设一φ6mm短钢筋托平。
3、软式透水管盲沟施工方法（1）布设位置透水管盲沟设在初期支护与复合防水层之间，环向透水管盲沟在边墙底部与隧道洞内水沟相连，纵向间距8m/环。
纵向透水管盲沟在防水卷材下端泄水孔标高处与侧沟相连。
纵向盲沟每8m设一段。
按设计位置布设盲管。
为防止透水管侵占衬砌厚度，喷混凝土时预埋一根φ100mm钢管，喷毕后拆下钢管，在喷混凝土上形成一圆槽以利透水管安设。
（2）固定在混凝土面上固定的方法是：在盲管两侧用射钉枪打入钢钉，钢钉上系细铁线固定透水管。
隧道拱墙防水层与初期支护间环向设φ50mm双壁打孔波纹管（外包无纺布），墙脚纵向设φ100mm双壁打孔波纹管（外包无纺布），墙脚纵向、拱墙环向盲沟与墙脚泄水孔采用三通管连接。
施工时，用5cm的锚固钉及PE板窄条将软式透水管固定在支护面上，纵向、环向每隔50cm固定一处。
（3）洞口排水洞门顶部设截水天沟，以形成完善的防排水系统。
天沟设于边、仰坡顶以外5～10m，其坡度根据地形设置，但不应小于3%，以免淤积。
洞门端墙及挡翼墙背后设置滤水层通过端墙及挡翼墙所设泄水孔排水。
对洞口盲沟系统应定期检查其通畅性，当有阻塞时应及时疏通。
4.3 检测标准4.4 技术措施（1）隧道拱墙初期支护与二次衬砌之间铺设塑料防水板加土工布防水，防水层厚度不小于1.5mm,土工布质量≥400g/m2。
（2）隧道环向施工缝拱墙部分采用中埋式橡胶止水带+双组分聚硫密封膏嵌缝+涂刷混凝土界面剂，仰拱部分采用中埋式橡胶止水带+涂刷混凝土界面剂；纵向施工缝采用中埋式橡胶止水带+涂刷混凝土界面剂；变形缝采用中埋式橡胶止水带+双组分聚硫密封膏嵌缝，并采用沥青木丝或沥青油毛毡进行填缝处理。
（3）二衬拱部每隔5m预留回填注浆孔，待混凝土达到设计强度后，进行充填注浆。
（4）安装止水带以细铁丝悬吊于钢筋上固定位置，在顶部水平安装时使止水带形成盆式，以避免止水带下的气体在混凝土浇筑时无法逸出，形成孔隙。
（5）止水带设置时不可翻转、扭曲，如发现破损立即更换。
（6）在混凝土浇筑前应避免止水条被污物和水泥砂浆污损，表面有杂质须清理干净，以免混凝土与其咬合不紧密造成渗水通道，导致变形缝、施工缝漏水。
（7）接触止水带的混凝土不应出现粗集料集中和漏振现象。
（8）止水带应就位准确、安装牢固，模板的端板应做成厢形，在浇注一侧混凝土时保护止水带的另一侧翼不受到破坏。
止水带的端头离周围钢筋的距离不小于20mm，纵向固定间距不大于250mm。
3、二次衬砌施工本隧道正洞采用复合式衬砌，二次衬砌采用C30钢筋混凝土；1、施工准备原材料检验：每批钢筋进场时均应有钢筋出厂质量证明书或试验报告单；钢筋进场后进行复检，并将检测报告报监理工程师审查；钢筋现场堆放必须采取下垫上盖等措施防止钢筋锈蚀。
技术准备：为保证钢筋工程的及时性、准确性，根据图纸、规范要求，及时技术交底，做到放样及时、准确，能指导施工；钢筋工必须持证上岗，保证钢筋加工质量。
2、防水（1）、EVA防水板：厚度为1.5㎜。
（2）、土工板：重量350/平方米。
3、钢筋加工开工前及时向监理工程师提交加工方案、加工材料明细表。
加工时钢筋应平直，无局部曲折。
如遇有死弯时，应将其切除。
钢筋表面应洁净，无损伤、油漆和锈蚀。
钢筋级别和直径必须符合设计要求。
4、钢筋安装钢筋的安装位置、间距、保护层及各部钢筋大小尺寸应符合设计图规定。
钢筋制作及安装严格按有关规程、规范及设计图纸要求，由钢结构加工厂统一制作，利用轨行式作业平台现场人工绑扎、焊接。
施工时应防止损坏防水层和注意预埋件安装。
5、拱墙衬砌混凝土施工方法（1）施工方法正洞衬砌采用12m长全断面钢模整体式液压衬砌台车，一次施工长度12m，横洞衬砌采用组合钢模板，采用混凝土输送泵或汽车泵泵送作业，由下向上，对称分层，先墙后拱灌筑，入模倾落自由高度不超过 2.0m，机械振捣。
台车结构如图所示，隧道混凝土衬砌施工工序图详见图。
混凝土运输采用7m3混凝土输送车，挡头模板采用制式钢模，确保施工缝处混凝土质量。
二衬砼浇注示意图混凝土由自动计量拌和站生产，采取商品化混凝土供应模式，就近供应。
混凝土灌筑前做好钢筋的布设工作，钢筋角隅处要加强振捣，并做好防水层铺设及各类预埋件、预留孔、沟、槽、管路的设置。
（2） 混凝土施工隧道模筑混凝土衬砌施工程序及工艺流程见图。
施工准备：测量工程师和隧道工程师共同进行水平、高程测量放样。
起动台车液压系统，根据测量资料使钢模定位，保证钢模衬砌台车中线与隧道中线一致，拱墙模板定位后固定，并进行测量复核。
清理基底杂物、积水和浮碴；衬砌台车前端装设钢制挡头模板，并按设计要求安装固定止水带；拆除上组衬砌混凝土施全液压衬砌台车结构图矮边墙隧道中线矮边墙工缝处止水带保护模，并自检防水系统设置情况。
自检合格后报请监理工程师隐蔽检查，经监理工程师签证同意后灌筑混凝土。
混凝土原材料必须经工地试验室检验合格后方可使用。
细骨料采用河砂，粗骨料在指定石料场加工。
在石料场建立粗骨料加工系统，保证粗骨料生产质量满足混凝土对粗骨料的各项指标的要求。
到工地后，按混凝土原材料试验规范进行检验。
水泥采用袋装水泥，必须有出厂合格证。
进场后，由检测试验中心按规范要求，进行各项性能检验。
水泥进库后按规程要求上盖下垫分批推放，水泥出厂超过三个月有效期，或发现水泥有受潮结块现象时，均应经过鉴定后降级使用。
搅拌用水从深井抽取。
使用前对水进行酸性物质含量化学分析试验，合格后方可使用。
隧道混凝土衬砌施工工序图模筑混凝土衬砌施工工艺流程图（3）混凝土搅拌搅拌站采用电子自动计量系统，混凝土搅拌严格按设计配合比计量拌和，配合比设计在满足设计强度、耐腐蚀、耐久性、和易性的要求和合理使用材料和经济的原则下，计算与试验相结合，采用质量法设计。
泵送混凝土配合比的技术要求：骨料最大粒径与输送管内径之比，碎石不大于1:3，且不大于40mm；通过0.315mm筛孔的砂不小于15%。
混凝土生产必须满足冬期施工要求。
（4）混凝土运输混凝土采用混凝土输送车运输。
运输施工要点：混凝土在运输中应保持其匀质性，做到不分层、不离析、不漏浆。
